Стропила своими руками — порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
  • Влажность древесины должна составлять не более 2—2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной системы подойдет и второй сорт материала.
  • Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

  • Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

В подавляющем большинстве случаев в основе стропильной системы лежит треугольник

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

Основные элементы стропильной системы
  • Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель — это доска, которая скрепляет две стропильных ноги.
  • Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
  • Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек.
    Эту деталь применяют в висячих системах стропил.
  • Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Схема висячей стропильной системы

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
  • Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

Наслонная стропильная система имеет дополнительную опору на внутреннюю капитальную стену

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Крепление стропил к мауэрлату скобами

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Скользящие крепления стропил на мауэрлате

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши
Цены на различные виды бруса

Брус

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша В частном жилом строительстве чаще всего применяются двускатные крыши

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

  • Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
  • Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
  • Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
  • Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
  • Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
  • Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.
Схема установки стропильных пар
  • Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
  • Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
  • Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
  • Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.
Выборка паза на стропильной ноге для фиксации на мауэрлате
  • По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
  • Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.
Видео: как стропила крепят к мауэрлату
  • По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
  • Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
  • Далее, поднимаются и устанавливаются остальные стропильные пары.
  • При необходимости, их связывают между собой прогонами и лежнями.
  • Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.
При необходимости стропила могут удлиняться «кобылками»
  • После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
  • Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.
Обрешетка по стропилам для дальнейшей работы с кровельным материалом
Видео: монтаж стропильной системы двускатной крыши
Цены на различные виды крепежа для стропил

Крепеж для стропил

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатная крыша, хоть и редко, но тоже используется в жилых домах

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Основные элементы стропильной системы односкатной крыши

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

  • Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
  • Вес кровельного покрытия, которым планируется застелить стропильную систему.
  • Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Под обычной двускатной крышей также можно разместить жилую мансарду

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

  • Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.
Начало монтажа — установка двух рядов стоек
  • Этот каркас определит размещение остальных элементов системы.
  • Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.
Установка нижних стропильных ног и поперечных балок (затяжек)
  • Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
  • Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
  • Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
  • Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.
Установка первой пары коньковых стропил
  •  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
  • Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.
Вся стропильная система в сборе
  • Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.
Обрешетка фронтонных стен с оставлением оконных или дверных проемов
  • Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.
 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

Установка стропил двухскатной крыши своими руками + видео

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа  кровли, а также узнать об последовательности выполняемых действий.

Содержание:
  • Проектировка системы стропил
  • Предварительная обработка дерева и подготовительные работы
  • Мауэрлат
  • Виды стропил
  • Подготовка к установке
  • Этапы монтажа
  • Способы установки стропильных ног на стены
  • Усиление стропильных ног дополнительными элементами
  • Способы усиления поврежденных конструкций

Проектировка системы стропил

Для каждого дома следует проектировать стропильную систему, которая подходит именно для этого строения. Если этого не сделать, то нагрузка будет распределяться неравномерно, что может привести к перекосу крыши.

Для создания правильного проекта следует учитывать, что:

  1. При необходимости в укладке утеплителя стропильную систему нужно делать таким образом, чтобы облегчить дальнейшую работу. Утеплители обычно продаются шириной
  2. 1200 мм, поэтому шаг между стропилами следует подбирать с учетом именно этой характеристики. В противном случае утеплитель придется постоянно обрезать.
  3. Мощность опор определяется сечением бруса, из которого они изготовлены. Также обращается внимание и на состояние древесины. Лучше выбирать смолистые брусья, так как они эксплуатируются дольше.

Предварительная обработка дерева и подготовительные работы

Перед началом работ брус необходимо обработать специальными составами, чтобы он был защищен от воздействия микроорганизмов и огня. Нанесение антисептика происходит до начала монтажа. Наносить состав нужно при помощи жестких кистей.

Чтобы состав защищал древесину как можно дольше, он наносится в два слоя (перед этим производится сушка материала). Установка стропил на крышу происходит только после полного высыхания нанесенных составов.

Подготовка начинается с проверки всех стен и перекрытий, а также проведение замеров. Если в некоторых местах стена отклоняется от горизонтали, это исправляется при помощи цементной стяжки. Если дом строится из дерева, неровности удаляются благодаря установке подкладок из древесины.

Для облегчения работы устанавливаются строительные леса. Они должны располагаться на уровне крыши.

Мауэрлат

Мауэрлат является основанием, на которое воздействует нагрузка, поэтому именно с него и начинается возведение стропильной системы. Расположение этого элемента осуществляется таким образом, чтобы равномерно распределять нагрузку с каждой опоры. Этот элемент стропильной системы представляет собой бревно или брус, который укладывается на внешние стены. Такой вариант создания стропильной системы является самым эффективным.

Важно! чтобы попадание влаги на мауэрлат не уменьшило его срок службы, под брус укладывается два слоя рубероида.

В роли мауэрлата используе6тся брус, сечение которого составляет 10Х15 см. Укладывается данный элемент после того, как произошло завершение строительства стен. После укладки до закрепления происходит определение горизонтали при помощи строительного уровня. Наиболее популярным способом крепежа является использование анкерных болтов.

Болты закрепляются на армированном поясе во время окончания постройки стены. После этого в брусе просверливаются отверстия, которые совпадают с расположением болтов.

Виды стропил

Перед постройкой стропильной системы необходимо определиться с типом используемых стропил. Они разделяются на 2 вида:

  • наслонныке;
  • висячие.

Если строение небольшое, используются только простые стропила, которые крепятся к мауэрлату и соединены между собой обрешеткой. Если же строение большой (например – жилой дом), то осуществляется сооружение более сложной конструкции крыши. Перед установкой стропил двухскатной крыши своими руками происходит выбор наклона, который определяется  исходя из предполагаемой нагрузки от снега и ветра.

Висячие стропила – это конструкция, которая опирается только в двух местах. Это означает, что при такой схеме промежуточные опоры не используются. Отличительной особенностью этого вида стропил является создание распирающей нагрузки на стены строения. Этот тип каркаса используется чаще всего при строении жилых домов. Если угол ската крыши меньше 45 градусов, то происходит установка дополнительных элементов. Чаще всего используются затяжки, которые соединяют стропила между собой.

Важно! Чем затяжка выше, тем она должна быть прочнее.

Для сооружения стропильной системы наслонного типа требуется третья опора, в качестве которой обычно выступает еще одна несущая стена.

Подготовка к установке

Перед началом работ стоит подготовить необходимые инструменты и расходные материалы. Чтобы избежать опасных ситуаций, лучше около дома соорудить строительные леса. Не стоит забывать и про индивидуальную страховку.

Для работы понадобятся:

  • брус, сечение которого составляет 15Х15 см;
  • гидроизоляционный материал;
  • разводной ключ, который понадобится при закручивании анкерных болтов;
  • строительный уровень;
  • молоток;
  • дрель;
  • гвозди.

Для стропил выбирается брус, сечение которгго составляет 50Х200 мм

Этапы монтажа

Установка стропил двухскатной крыши происходит следующим образом:

  • подъем бруса на крышу;
  • выпиливание части нижних концов стропильных ног таким образом, чтобы при соприкосновении с мауэрлатом образовалось надежное соединение;
  • соединение парных стропильных ног;

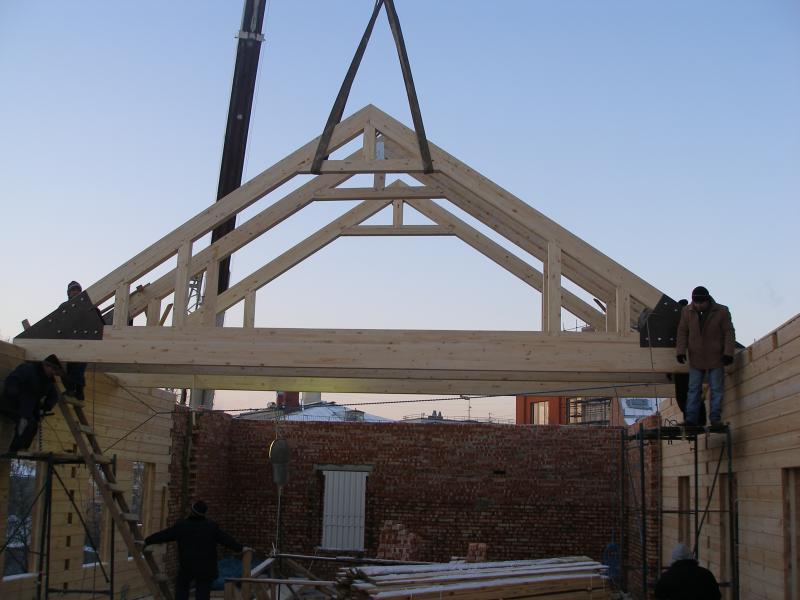

  • установка крайних стропил и соединение их при помощи конькового прогона.

Чтобы стропильные ноги соединялись между собой более надежно, производится выпиливание половины их толщины в месте, где они соединяются. Вырезание частей стропил происходит на земле, так как на крыше делать это неудобно.

Перед монтажом стропил происходит разметка мауэрлата, чтобы соблюдать выбранный шаг между опорами.  Обычно расстояние между ними равно одному метру. Такие же отметки наносятся и на коньковый прогон.

Способы установки стропильных ног на стены

Если стропила устанавливаются на кирпичные стены, они закрепляются при помощи приспособления, называемого «ерш». Оно представляет собой элемент из металла, который вбивается в стену изнутри строения и петлей охватывает стропила.

На всех конструкциях, которые не дают усадку, закрепление происходит при помощи выпиливания в стропилах углубления для присоединения к мауэрлату. Прикрепление происходит при помощи гвоздей или уголков.

Важно! между стропильной системой и трубой должно быть расстояние не менее 130 мм.

Усиление стропильных ног дополнительными элементами

Если стропильная система уже создана, но владелец дома узнал, что она не приспособлена к тем нагрузкам, которые будут на нее воздействовать, ему необходимо укрепить стропила. Происходит это при помощи вставки дополнительных деревянных балок, которые имеют название подмоги. Прикрепление к стропилам происходит при помощи металлических хомутов или зубчатых пластин.

Также укрепление может происходить в случае, когда на середину стропил приходится слишком большая нагрузка, которая грозит сломать брус. Чтобы этого избежать, создаются дополнительные накладки на участок соединения с опорой. Новая часть стропильной системы может возводиться как выше, так и ниже старых элементов кровли.

Если установка происходит выше, то кроме укрепления кровли происходит и изменение уклона. Такой метод позволяет избежать потери времени на полную замену стропил и предполагает закрепление новых стропильных ног на тех, что уже установлены. Процесс изменения крыши начинается с удаления обрешетки. После этого происходит установка новых элементов, которые по способу соединения не отличаются от старой стропильной системы.

В некоторых случаях необходимо укреплять низ стропильной ноги. Это нужно в ситуациях, когда мауэрлат начинает гнить и становиться менее надежным. Для укрепления стропильных ног происходит прикрепление подкосов, упирающихся в мауэрлат или в дополнительный лежень. Для более надежного закрепления на стропилах  выпиливаются выемки. Дополнительные элементы крепятся при помощи гвоздей.

Способы усиления поврежденных конструкций

К методам восстановления поврежденных частей крыши относятся:

  • монтаж деревянных накладок;
  • создание прутковых протезов;
  • использование накладок, опирающихся на балку.

Первый способ применяется при одиночном повреждении стропильных ног. Для усиления элемента стропильной системы происходит прикрепление деревянных накладок и закрепление их при помощи болтов или гвоздей. Дополнительные элементы должны надежно упираться в мауэрлат и закрепляться в таком положении при помощи скрутки.

Прутковые протезы чаще применяются при массовом повреждении стропил. Для укрепления сначала происходит установка временных опор, чтобы стропила находились в неподвижном положении. После этого происходит выпиливание поврежденных частей конструкции. Затем надевается протез, который упирается в мауэрлат.

Накладки, которые опираются на балку, используются в случае, когда сгнила часть мауэрлата. В таком случае этот участок выпиливается. Для опоры стропильной ноги создается дополнительный усиливающий подкос, который упирается в заранее закрепленную балку. Балка располагается ниже мауэрлата, если это позволяет конструкция стены. Для того, чтобы сделать обрешетку в месте, где уже нет опоры, происходит присоединение дополнительной доски, на которую и крепится обрешетка.

Похожие статьи

  • Односкатная крыша своими руками: фото, чертежи, схемы, видео

    Простая в возведении и дешевая по стоимости односкатная крыша подойдет для бани , частного дома, беседки или хозяйственных построек. Простота конструкции…

  • Крепление балясин и столбов лестницы: как поставить своими руками, видео как установить на тетиву

    Крепление балясин и столбов лестницы можно произвести своими руками, главное — действовать последовательно и аккуратно Многие домашние умельцы стремятся…

  • Конструкция мансардной крыши малоэтажного дома: использование строп, видео

    Среди многочисленных вариантов устройства кровли в частном доме/коттедже, двухскатная мансардная крыша является несомненным лидером, поскольку при…

Как утеплить стропила скатной крыши?

Инструкция по укладке теплоизоляции Thermano на стропила скатной крыши

Инструкция по укладке двухслойной теплоизоляции Thermano на стропила скатной крыши

При укладке теплоизоляционных панелей в два слоя они обеспечивают превосходную защиту от как при низких, так и при высоких температурах наружного воздуха. Дополнительным преимуществом являются значительные герметизирующие и газонепроницаемые характеристики всей системы теплоизоляции. Установка двух слоев панелей Thermano аналогична установке одного слоя.

Большая часть тепла уходит из здания через крышу, когда ее теплоизоляционный барьер плохой. Хорошая система теплоизоляции крыши обеспечивает как высокий тепловой комфорт в помещении, так и экономию затрат на отопление. Сэндвич-панели с наполнителем PIR — лучший выбор, когда нам нужны изоляционные материалы высшего класса A++.



Сколько стоит теплоизоляция скатной крыши?

Улучшение теплоизоляции или установка теплоизоляции в новостройке всегда является хорошей инвестицией. Thermano значительно снижает затраты на отопление дома, чтобы достичь 100%-й окупаемости инвестиций за 3-4 отопительных сезона.





Поэтапное улучшение теплоизоляции стропил скатной крыши

Сборка двух слоев изоляционных панелей обеспечивает идеальную защиту от холода и жары. Дополнительным преимуществом является отличная герметичность всей системы по давлению и газу. Процедура сборки двух слоев панелей Thermano мало чем отличается от монтажа одного слоя.

1.  Для установки панелей Thermano вам потребуется следующее:

  • Панели Thermano
  • Манометр
  • Пенополиуретан низкого давления
  • Алюминиевая уплотнительная лента
  • Мембрана для дыхания пара
  • Рейки и контррейки
  • Набор длинных и коротких шурупов
  • Доски

2.  Установка начинается с крепления досок к выровненной передней части стропила. Доски должны быть до 30 см в длину.

3.  Далее укладывается первый ряд первого слоя панелей Thermano. Очень важно следующие ряды прикреплять в шахматном порядке, то есть попеременно. В случае первого слоя теплоизоляции защита стыков между панелями алюминиевой лентой не обязательна, но рекомендуется.

4.  Панели можно крепить к стропилам с помощью стабилизирующих винтов. Если на момент монтажа погодные условия благоприятны – нет ветра и осадков – нет необходимости дополнительно закреплять панели Thermano. Именно так обстояло дело с представленной здесь конструкцией.

5. Панели Thermano укладывают последовательно – ряд за рядом, постепенно перекрывая первый слой панелей следующим – поверхностным. Стыки между панелями второго слоя необходимо закрепить алюминиевой лентой, чтобы обеспечить максимальную теплоизоляцию всей системы. Одновременно укладывается пародышащая мембрана на уже уложенные панели и начинается сборка обрешетки и контробрешетки в заданном ряду.

6.  Винты потребуются для сборки основания. Рейки крепятся короткими шурупами, а контррейки длинными. Они должны проходить через обрешетку, оба слоя панелей Thermano и анкер на глубине 30 мм. Длинные саморезы устанавливаются через каждые 40 см поочередно. Один перпендикулярно стропилу, а другой под углом 67°, слегка плоский.

7. Правильный угол определяется с помощью шаблона, предоставленного производителем панелей Thermano. Достигнув конька крыши, не забудьте заполнить все щели пеной низкого давления. Теплоизоляция конька должна быть сплошной.

В представленном здесь примере инвестор выбрал очень хорошую защиту для строительства. Два слоя панелей Thermano толщиной 100 мм гарантируют идеальный тепловой режим внутри как суровой зимой, так и жарким летом. Отличные теплоизоляционные параметры панелей Thermano обеспечиваются благодаря очень низкому значению лямбда. Их устойчивость к влаге и повреждениям, вызванным грызунами, позволяет панелям служить вам десятилетиями.



Монтаж системы теплоизоляции Thermano…

  • Мы можем обеспечить отличные теплоизоляционные характеристики для нашего дома, чтобы они служили поколениям. Сэндвич-панели с наполнителем PIR чрезвычайно прочны, их срок службы сравним со сроком службы кирпичной кладки. Thermano не впитывает воду и отлично противостоит заражению и поражению вредителями, в том числе грызунами, куницами и птицами.

  • Мы зеленеем. Высокоэффективная система теплоизоляции снижает расход энергии на отопление, что, в свою очередь, снижает выброс загрязняющих веществ в атмосферу.

  • Сэндвич-панели с наполнителем PIR отлично подходят для установки над стропилами. Этот вариант установки обеспечивает наилучшую защиту от теплопотерь здания, так как в теплоизоляции отсутствуют мостики холода.



Подробнее

  • Инструкция по укладке Thermano на пол
  • Инструкция по укладке теплоизоляции Thermano под стропила скатной крыши

  • Инструкция по установке Thermano на зеленой крыше
  • Инструкция по монтажу системы теплоизоляции Thermano на пустотелую стену

  • Инструкция по установке Thermano на плоской крыше

Если у вас есть вопросы, обращайтесь к техническим консультантам Thermano.

+48 801 000 807

Строительство более прочных крыш | Симпсон Strong-Tie

  • Дом
  • Строительство более прочных крыш

Как сделать каркасные соединения крыши более прочными

В некоторых регионах каркасные крыши могут быть предпочтительнее, когда желательной конструктивной особенностью является гибкость формы крыши. Эта гибкость может помочь создать открытое пространство внутри дома или более просторный чердак. Различные линии крыши, которые возможны в домах с каркасным каркасом, также могут повысить привлекательность и рыночную стоимость для некоторых покупателей жилья.

Наши новейшие соединители были разработаны для того, чтобы сделать соединения каркаса крыши максимально интуитивно понятными, чтобы обеспечить строительство более безопасных и прочных домов. Вот три причины рассмотреть возможность использования соединителей на вашей следующей построенной на месте крыше:

  • Простота конструкции: Соединители могут упростить строительство. Они не только обеспечивают проверенные средства выполнения критических соединений, но также просты в правильной установке и устраняют сложную и трудоемкую установку гвоздей. Например, распространенной точкой соединения является нарожное стропило с вальмой. Требуется много времени и опыта, чтобы сделать хороший составной разрез под углом и хорошее соединение. Во многих случаях обрезанный конец просто прибивается гвоздями с меньшей точностью. Но создание такого же соединения с помощью разъема помогает избавиться от догадок и укрепить его.
  • Более надежный путь нагрузки: Специально разработанные и протестированные в лаборатории, эти кровельные соединители обеспечивают более надежное соединение, чем гвозди, которые могут быть затруднительны для последовательной правильной установки.
  • Требование в некоторых случаях:  Вместо IRC-соединения только гвоздями или стропила, опирающиеся друг на друга вдоль коньковой доски с потолочной балкой, используемой в качестве натяжной связи, стропила в соборном потолке должны иметь вертикальное поддержка с обоих концов. В результате стропила требуют надежного соединения с коньковым брусом. 1  Кроме того, при деревянном каркасе вальмовые стропила часто опираются раскосом на несущую перегородку внизу. 2  Это невозможно с потолком собора, поэтому требуется надежное соединение с коньковой балкой.

Эти проблемы с соединением можно решить с помощью соединителей, в том числе стропильной подвески LRUZ, наклонного соединителя HHRC, регулируемой в полевых условиях подвески на домкратных стропилах LSSJ и наклонной/наклонной стропильной подвески LSSR.

Легкий способ сделать более прочную крышу

Из-за проблем с подключением, связанных с этим другим путем нагрузки, наша команда инженеров имела в виду монтажников и дизайнеров, когда мы создавали новые подвески. Эти последние дополнения — наклонная/наклонная подвеска для стропил LSSR, регулируемая в полевых условиях подвеска LSSJ, подвеска для стропил LRUZ и наклонная подвеска для стропил HHRC — обеспечивают самое простое соединение с наилучшей доступной производительностью.

Запатентованная подвеска для стропил LSSR с наклоном и наклоном представляет собой следующее поколение подвесок для стропил, регулируемых в полевых условиях. Ключевой особенностью является то, что его можно установить после того, как все стропила будут прибиты на место. Универсальная вешалка, которую можно отрегулировать до угла наклона до 45°, а также инновационное вращающееся сиденье на петлях для регулировки наклона до 45°.

Информация о продукте ЛССР

Регулируемая в полевых условиях домкратная подвеска Simpson Strong-Tie LSSJ — идеальная подвеска для соединения нарожных стропил с вальмовыми/ендовильными элементами. Его простая конструкция делает установку интуитивно понятной и быстрой, что приводит к снижению трудозатрат. Благодаря универсальному шарнирному сиденью, LSSJ легко регулируется в полевых условиях для типовых уклонов стропил с максимальным уклоном 12:12. Он поставляется предварительно согнутым с перекосом 45 °, что делает его готовым к установке в наиболее типичных условиях стропила, и может быть отрегулирован в полевых условиях для меньшего перекоса. Лучше всего то, что его можно установить после того, как домкрат временно прибит на место.

Информация о продукте LSSJ

HHRC — это тяжелый, наклонный соединитель, который прикрепляет вальмовые и кровельные балки к концу коньковой балки. Он выдерживает более высокие нагрузки на бедра и может использоваться с конструкционными композитными пиломатериалами, клееным брусом и цельными пиломатериалами. HHRC обеспечивает оптимальную допустимую нагрузку при установке с помощью винтов Simpson Strong-Tie Strong-Drive® SD Connector (входят в комплект поставки каждого соединителя). Коньковое соединение с открытой спиной позволяет регулировать высоту, а регулируемые в полевых условиях наклоны бедер облегчают сопоставление во время установки.

Информация о продукте HHRC

LRUZ предлагает модернизируемое решение для тех применений, где требуется экономичное соединение стропила с коньком. Разработанный для использования с цельнопиленными стропилами 2x, LRUZ может быть установлен как до, так и после установки стропила. Регулируемое в полевых условиях сиденье помогает повысить эффективность работы, устраняя несоответствие углов в поле и время выполнения заказов, связанное со специальными заказами.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
