особенности конструкции, этапы обустройства, видео

Возведение домов и других построек начинается с закладки фундамента (фото возведения различных типов можно посмотреть на нашем сайте). Он должен быть крепким и выдерживать вес всего строения. Среди разных типов фундаментов наиболее распространенными являются столбчатые, ленточные и плиточные.

Особенности конструкции
Преимущества столбчатого фундамента
Устройство столбчатого фундамента
Расчет фундамента
Подготовительные работы
Столбчато-ленточный фундамент своими руками

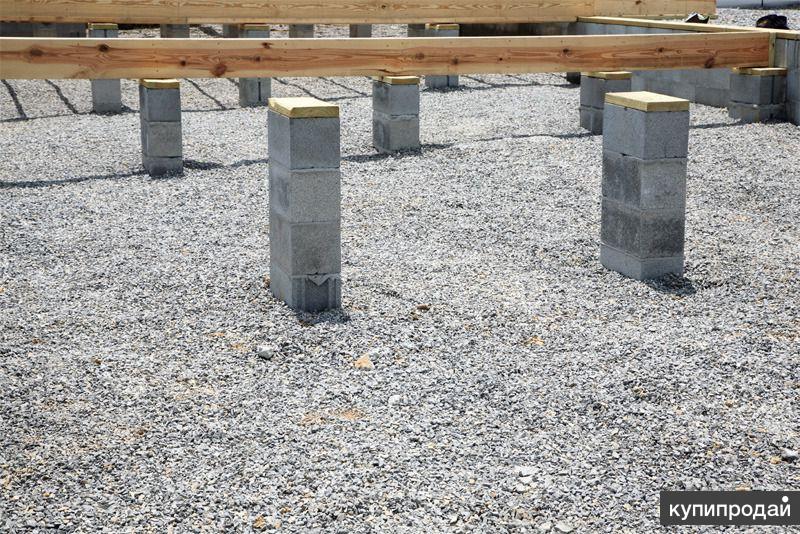

Столбчатые или свайные опорные конструкции состоят из набора отдельных столбов, глубоко вкопанных в землю. Исходным материалом может быть дерево, камень, кирпич, бутобетон, железобетон или монолитный бетон. На верхних концах столбов располагается ростверк, связывающий все части фундамента в единую конструкцию. Он представляет из себя ленточную конструкцию из монолитного железобетона.

Такой тип фундамента целесообразно использовать при

строительстве легких строений:

деревянных и каркасных домов;
беседок, террас, бань и прочих хозяйственных построек легкого типа;
каркасных конструкций с небольшим весом (теплиц, навесов, ангаров и т. д.).

Такую конструкцию выбирают при возведении домов на склонах и в местах, где плотный слой грунта находится на значительной глубине.

Особенности конструкции

При закладке свайных фундаментов следует придерживаться определенных правил.

Местоположение основных столбов рассчитывается так, чтобы они находились во всех местах пересечения стен.
Дополнительные столбы располагают под стенами на определенном расстоянии (в основном 1,5−2м).

Верхние части столбов (оголовки) должны быть на одном уровне. На нее опирается ростверк.
Основание столбов должно находиться достаточно глубоко (ниже глубины промерзания грунта) и опираться на прочные грунты.
Среднее расстояние от почвы до оголовков составляет 0,5 м. Зазор оставляется для предотвращения сырости в доме.

Преимущества столбчатого фундамента

Данный тип фундамента имеет ряд достоинств:

Не требует выполнения подготовительных работ.
Легко и быстро монтируется.
Может быть возведен одним человеком без особых знаний и навыков.

Имеет длительный срок эксплуатации.
Небольшая стоимость.
Возможно применение при различных видах грунта на местности (кроме пучинистых) и на любых ландшафтах.
Значительная экономия на гидроизоляции.

Недостатки

Столбчатые ленточные фундаменты не подходят для тяжелых строений и не предусматривают строительство погребов или подвалов под домом.

Устройство столбчатого фундамента

Основной конструктивный элемент столбчатого фундамента — опоры (столбы). Они передают всю нагрузку от строения на грунт. Обязательным является наличие опор под каждым углом здания и в местах пересечения стен.

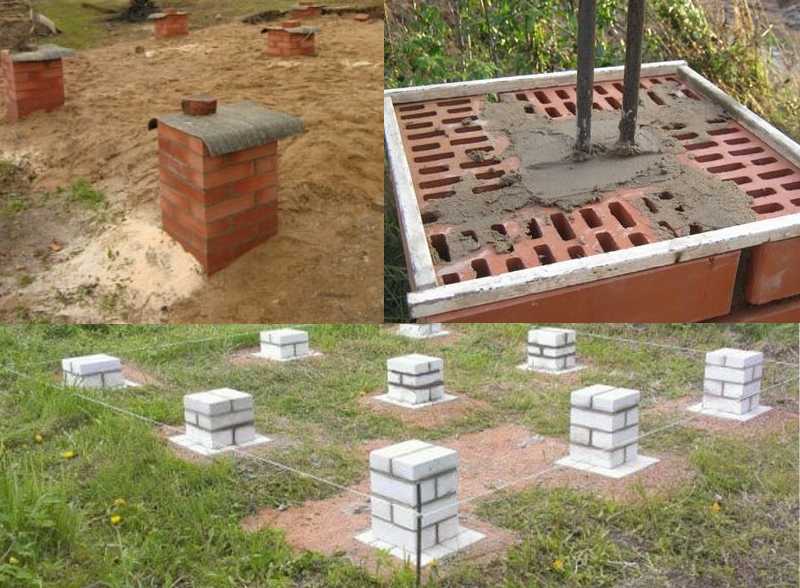

Столбы можно сделать квадратной, прямоугольной или круглой формы. В качестве основы для круглых опор берется асбестоцементная труба, в которую в дальнейшем заливается бетонная смесь. Для увеличения несущей способности можно выполнять своими руками столбы сложных форм — с уширением в нижней части.

Опоры объединяются в цельную конструкцию путем возведения ростверка. Для этого могут быть использованы прочные брусы или двутавровые стальные балки. Также изготавливают связку из сборного или монолитного железобетона.

Для защиты подпольного пространства строений со столбчато-ленточным фундаментом от попадания мусора, атмосферных осадков, холодного воздуха, между столбами строится ограждающая стенка — забирка. В ней оставляют окна для вентиляции и подвода различных коммуникаций. Забирка не крепится к опорам фундамента.

Расчет фундамента

Расчет глубины фундамента. На этот показатель влияют:
- вид грунта, глубина его промерзания, наличие грунтовых вод;
- исходный материал, из которого будут строиться столбы;
- вес строения.
В случае постройки фундамента на наклонной поверхности его глубина везде должна быть одинаковой, за основу следует брать максимальную.
Количество столбов. Рассчитывается по формуле n=F/S*R, где:
- n — количество столбов;
- F — нагрузка (вес здания), сюда входит и вес самих столбов;
- S — площадь подошвы столба;
- R — сопротивление грунта (от 2 до 6, зависит от типа и влажности грунта).
Толщина столбов. Минимальные размеры для разных материалов:
- бутовый камень — 60×60 см;
- бутобетон — 40×40 см;
- кирпич — 45×45 см;
- железобетон — 25×25 см;
- асбестоцементные трубы — диаметром 20 см. Толщину следует увеличивать для тяжелых зданий.
Высота столбов выше уровня земли. Минимальное расстояние между землей и оголовками опор должно составлять 30 см.

Увеличивать высоту фундамента следует при возможном подтоплении и наличии большого количества снега в зимний период.

Подготовительные работы

После проведения всех расчетов на земельном участке делаются отметки, где будут строиться столбы. Они должны располагаться под каждым углом здания, в местах с большой нагрузкой, под центрами стен и через каждые 1−3 метра в случае длинных стен. Тяжесть должна распределяться на все столбы равномерно.

Отступив от периметра будущего строения по 2 м с каждой стороны, обозначается граница. С этой части необходимо снять верхний слой земли, глубиной 10−30 см для предотвращения прорастания различных растений под домом.

Площадка должна быть ровной: все бугры разбиты, а углубления засыпаны. Сверху насыпается песок или гравий.

Столбчато-ленточный фундамент своими руками

Опорно-столбчатый фундамент строится в определенном порядке.

Выкапывание ям для опор фундамента. Если предусмотрены столбы круглой формы, то можно воспользоваться ручным буром.

Трамбовка оснований.
В ямы вставляются готовые столбы, трубы и делаются опалубки.
Опалубки, трубы фиксируются — засыпаются грунтом с внешней стороны и заливаются бетонной смесью. Смесь утрамбовывается и вставляется по центру металлический стержень. Снимать опалубку следует после полного застывания бетона, не ранее, чем через две недели.
Проверка уровня оголовок столбов. Выравнивание в случае необходимости.
Постройка опалубки для ростверка. Укладка бетонной смеси.
Покрытие поверхности бетона гидроизоляционным материалом.

Столбчатый фундамент (видео можно посмотреть ниже) является

самым популярным для легких сооружений. Он одновременно обладает такими свойствами, как прочность и дешевизна. То есть столбчатый фундамент своими руками — это не такая уж невыполнимая задача. На нашем сайте можно также посмотреть фото возведения винтовых фундаментов для жилых и хозяйственных построек.

Столбчатый фундамент | Видео по строительству дома

Главная
org/ListItem»>Строим дом

На данной странице представлена подборка видео по столбчатому фундаменту, собранная на каналах Ютуба.

Разделы видео:

Разметка участка
Бурение скважин. Бур ТИСЭ
Бурение скважин. Садовый бур
Расчет стоимости фундамента
Делимся опытом

Разметка участка

Первая необходимая операция перед бурением-это разметка участка под будущие столбы.

Видео 1

Подробное видео по разбивке участка. Показаны установка обноски, натягивание бечевки, нахождение прямого угла. Обноска имеет 2 яруса: верхний для уровня ростверка, нижний для верхней границы столбчатого фундамента. Предложен вариант приспособления для отмерки прямого угла. Все видео схематичное, подробно комментируемое автором.

Видео 2

Автор данного видеоролика описывает процесс разметки участка. На примере показано как найти прямой угол.

Видео 3

Видео 4

Бурение скважин

В данном разделе представлены видео по инструментам необходимым для бурения скважин.

Бур ТИСЭ. Видео 1

Специалист подробно рассказывает по устройству бура ТИСЭ и дает небольшую инструкцию о том, как сделать с помощью данного бура скважину и уширение.

Садовый бур. Видео 2

Специалист компании по продажам садового бура показывает на примере бурение скважины.

Мотобур.

Видео 3

Бурение скважин мотобуром.

Расчет стоимости фундамента

Видео 1

В данном видео автор сравнил по стоимости 2 фундамента: столбчатый и ленточный. Расчет был выполнен для дома 6х9м.

Делимся опытом

Видео 1

Видео 2

Видео 3

Бурение скважины буром ТИСЭ.

Видео 4

Заливка бетона в опалубку с дальнейшим вибрированием.

Видео 5

Показан еще один способ — армирование сваи после заливки бетона.
