Видео самодельная бетономешалка: Самодельная бетономешалка для приготовления раствора. смотреть онлайн видео от Конструктор Игорь в хорошем качестве.

Самодельные бетономешалки (видео)

Содержание статьи:

• 1 Как использовать бетономешалку (видео)
• 2 Принцип работы самодельной бетономешалки
  • 2.1 Виды бетономешалки
• 3 Самодельная бетономешалка: способы смешивания

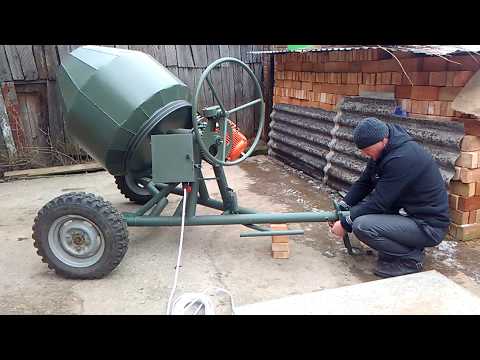

Качественная самодельная бетономешалка

Стройка с нуля – дело непростое, к тому же довольно затратное. Чтобы процесс шел быстрее, лучше заранее подготовить все необходимые материалы, инструменты, хотя бы для начальной стадии работ. Бетон – обязательная составляющая.

Замешивать его вручную – труд неблагодарный — нужна бетономешалка. Но если строительство ведется только для своих нужд и не поставлено на поток, затратное дело приобретать промышленные установки.

Можно сделать своими руками устройство для смешивания бетона из обыкновенной бочки, наверняка она есть у каждого, кто имеет дом или участок. Тем более что на этапе строительства понадобиться еще только дополнительных денежных средств, что таким образом обеспеченная экономия будет весьма существенной.

Самодельные бетономешалки, сделанные своими руками, видео о которых можно без труда найти ниже этой статьи (листайте вниз), станут для каждого строителя незаменимым помощником в работе.

Как использовать бетономешалку (видео)

В бетономешалке можно смешивать песок, воду, цемент и другие наполняющие. Так получается бетон, который используют для фундамента, стяжки пола и так далее.

Сам механизм самодельной бетономешалки, видео которой весьма интересное, предельно прост:

• резервуар для смешанной массы
• двигатели
• ось вращения
• основание

Делаем бетономешалку своими руками

Последнее должно быть прочным, чтобы бетономешалка была надежно закреплена. Для того чтобы процесс перемешивания был более качественным, внутри иногда устанавливают небольшие лопатки. Это необходимо для того чтобы ничего не сломать и не повредить в процессе перемешивания сырья.

Бетономешалку можно изготовить из подручных средств, которые наверняка найдутся на любом загородном участке. Так вы получаете полезное оборудование при низких затратах, которое пригодится для самых разных видов работ.

Никаких особенно сложных специализированных деталей для самодельной бетономешалки не понадобится, причем, если крепить ее будете при помощи болтов, можно обойтись даже без сварочного аппарата.

Принцип работы самодельной бетономешалки

Принцип работы оборудования очень простой, его поймёт даже новички, которые никогда не сталкивались с устройством бетономешалки.

Итак, резервуар непрерывно и медленно вращается по оси при помощи механической руки или мотора на электрическом двигателе. Как видите ничего сложно, необходимо просто успевать засыпать раствор в сам аппарат.

Найдите несколько разных отверток и ключей, ножовку по металлу, дрель с насадками. В роли резервуара вполне может выступить металлическая бочка на 200 л. Лучше всего, если с одной стороны дно сниматься вообще не будет.

Металлический уголок пойдет на сооружение основания для агрегата. В качестве двигателя испробуйте дрель-миксер (1300 Вт), мотор на бензине или мотоблок. Крышка у бочки (независимо от места ее расположения) должна закрываться герметически. Во всяком случае, следует сделать это максимально возможным.

Виды бетономешалки

В самом начале работ на этапе сбора материалов лучше сразу решить, будет ли бетономешалка стоять стационарно, или вы планируете ее передвигать по участку. А еще, будет она пластиковой или металлической.

Схема самодельной бетономешалки

В идеале до начала лучше продумать все, вплоть до составления чертежей или ведения записей, где будут учтены все мелочи. Когда пройден успешно предварительный этап, начинается собственно сборка.

Первым делом изготавливается основа – прочная, устойчивая. Вес бетона довольно солидный, поэтому для основания используется металл. А скрепить его части можно сваркой или большими болтами.

Бочка должна быть закреплена от вертикали на 35 градусов. Привод электрический либо ручной – на ваше усмотрение. С одной стороны, сделать ручной аппарат гораздо проще и быстрее. С другой стороны – работать на электрическом будет несравнимо легче. К раме прикрепляется редуктор, на который потом будут поставлены двигатель (на корпус при помощи кронштейна) и резервуар для раствора.

Как уже упоминалось, в емкости можете сделать лопатки изнутри. Они будут обеспечивать лучшее перемешивание смеси, да и цемента внутри будет после этого оставаться на стенках меньше.

Арматура подойдет для того, чтобы сделать ручку и закрепить ее внизу на корпусе кронштейна. Болты для этого вида работ должны быть особенно прочными. Если же все-таки вы потратите больше времени, то улучшить качество и заодно надежность своей конструкции можно при помощи сварочного аппарата.

Самодельная бетономешалка: способы смешивания

При ручном или электрическом перемешивании способ выгрузки готовой смеси предельно прост: на люке отвинчивают болты, и в предварительно подставленную емкость из перевернутой бочки вываливается раствор.

Для того чтобы увидеть своими глазами весь процесс самостоятельного изготовления бетономешалки, вы можете ознакомиться с приведенными видеоматериалами. Ничего сложного здесь нет. Даже несведущий человек в таком деле быстро научиться, не только пользоваться данным устройством, но он может ещё, и сделать бетономешалку своими руками.

В целом, стоит отметить, практичность и удобство при работе с бетономешалкой, а если и сравнить, сколько стоит бетономешалка, то самостоятельно ее собрать еще более актуальная задача.

Самодельная бетономешалка своими руками чертежи

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Содержание

• 1 Типы самодельных бетономешалок
• 2 Ручная бетономешалка
• 3 Электрический бетоносмеситель

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Техника безопасности

1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
3. Не оставляйте работающий агрегат без присмотра.
4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.
