Монтаж винтовых свай + видео

Содержание

• Способы установки
• Ручной монтаж
  • Недостатки метода
• Механизированный монтаж
• Инструкция по монтажу
  • Особенности ручного монтажа
  • Тонкости механической установки
• Выводы

Установка винтовых свай получила наибольшее распространение на территориях с проблемным грунтом. Также строения на таком основании возводятся на участках с непростым ландшафтом. Кроме того, в случае с наличием подземных коммуникаций вариант со свайным фундаментом станет оптимальным. Вантовые основы отлично подойдут для установки пристройки к дому. Установка свайного основания получила большую популярность при возведении загородных домов. Чтобы понять, как проводится монтаж винтовых свай своими руками, стоит разобраться сего особенностями.

Способы установки

Существует несколько основных способов установки винтовых изделий. Обычно она проводится двумя из них:

• вручную;
• с помощью различных механизмов.

Выбор метода определяется в зависимости от нескольких факторов. Их стоит учитывать, чтобы основа была установлена корректно:

• свойства грунта;
• удаленность коммуникаций;
• расположение грунтовых вод;
• густота застройки на данной территории.

Дальше стоит подробно рассмотреть каждый тип монтажа винтовых свай. Также следует рассмотреть их особенности.

Ручной монтаж

Если подъезд техники к месту строительства невозможен, следует проводить монтаж винтовых свай вручную. Кроме того, не следует использовать технику, если строение возводится в зоне с плотной застройкой или на территории, где требуется соблюдение режима тишины. Если необходимо установить до 10 опор, также стоит выбрать ручную установку.

Основные преимущества способа, при котором установка проводится вручную, заключаются в отсутствии необходимости использовать спецтехнику, а также в дешевизне процесса. При этом не нужно арендовать специальное оборудование, что экономит бюджет.

Монтаж производится при участии трех человек. Лучше, чтобы они были физически крепкими. Для работы необходимо иметь лопату, кувалду и уровень. Кроме того, необходимо подготовить рычажные ключи, легко заменяемые трубами.

Недостатки метода

Кроме преимуществ, метод ручного вкручивания свай имеет и определенные недостатки. В их число входят:

• Вертикальное отклонение опор. Погрешность может составлять 5 см и больше.
• Довольно часто случается, что сваи закручиваются не полностью, поскольку человеческих ресурсов просто не хватает. Это скажется на глубине завинчивания элементов.
• Фундамент ограничивается определенным пространством.
• Опоры могут выполняться диаметром 108 мм м больше.

Если такие недостатки не являются существенными, можно устанавливать винтовой фундамент своими руками, не привлекая специальную технику.

Механизированный монтаж

Если ручное завинчивание свай невозможно, следует выбрать механизированную установку. Для этого потребуется привлечь специальную технику – бурильную установку. Благодаря применению техники опоры могут быть вкручены даже в самые плотные слои земли.

Использование устройства позволяет проводить монтаж винтовых свай в соответствии с нужными параметрами. Также при использовании бурильной машины отклонение по вертикали будет минимальным. Установка для закручивания элементов больше оправдана в тех случаях, когда используются элементы довольно большого диаметра.

При помощи такого агрегата основание устанавливается в условиях ограниченного пространства. К примеру, техника используется в тех случаях, когда места для рычагов ручной прокрутки недостаточно. Также при использовании специального оборудования для монтажа винтовых свай выдерживается точная глубина установки.

Стоит обратить внимание, что вне зависимости от метода монтажа винтовых свай крепление ростверка на них будет оптимальными решением.

Инструкция по монтажу

Устанавливаются винтовые сваи по определенным правилам. К примеру, перед началом работ следует основательно подготовиться. Для начала размечают участок, где будет проводиться монтаж винтовых опор. Затем необходимо изучить грунт и в соответствии с его характеристиками выбрать тип вертикальных опор. Также необходимо отметить места установки свай. После этого устанавливаемые элементы обрабатывают антикоррозийными средствами.

Особенности ручного монтажа

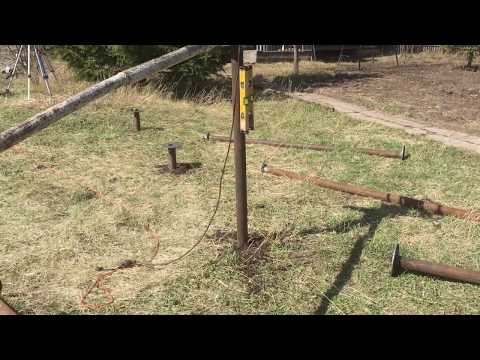

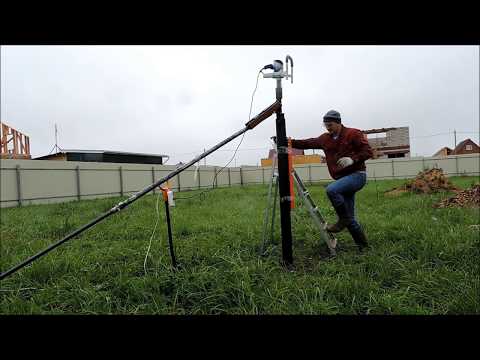

При ручном монтаже следует соблюдать определенные правила. Перед монтажом каждой сваи на отмеченном месте необходимо просверлить отверстие. Такой процесс осуществляется с использованием дрели. Лунки проделываются при помощи лопаты. Затем в отверстия устанавливают сваи, замеряют их вертикальность и закручивают до нужного уровня.

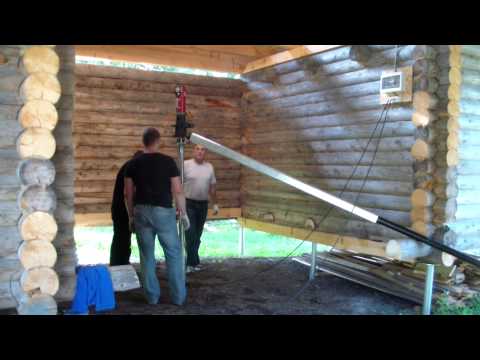

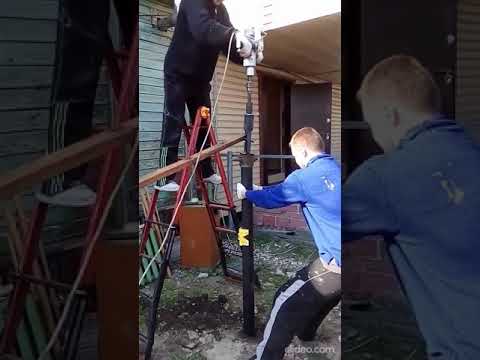

Чтобы закрутить сваю понадобится использовать металлический стержень. Также может пригодиться лом. Их вставляют в специальные отверстия. На него с двух сторон надевают трубы и начинают вращать конструкцию. Ручная закрутка осуществляется по часовой стрелке. Работы выполняется до достижения определенной отметки на сваях. Вращение следует выполнять вдвоем. Третий человек понадобится для контролирования вертикальности элемента при помощи уровня.

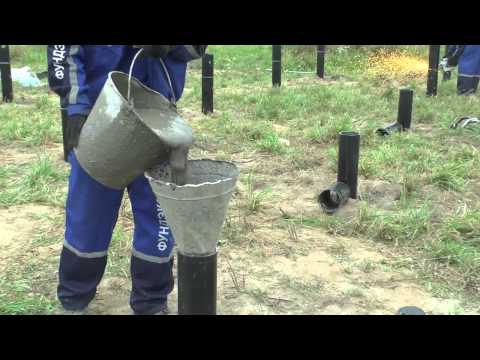

Основа дома должна отличаться максимальной надежностью. Именно поэтому сваи заливаются бетоном. Как только он застынет, можно приваривать к сваям оголовники. Швы, оставленные после работы сварочным аппаратом, следует защитить от коррозии.

Установка винтовых свай не занимает много времени. Каждый элемент опоры отнимет не больше получаса. Стоит помнить, что заглубление осуществляется минимум на 1,5 м. Такая отметка определяет средний уровень промерзания почвы.

Тонкости механической установки

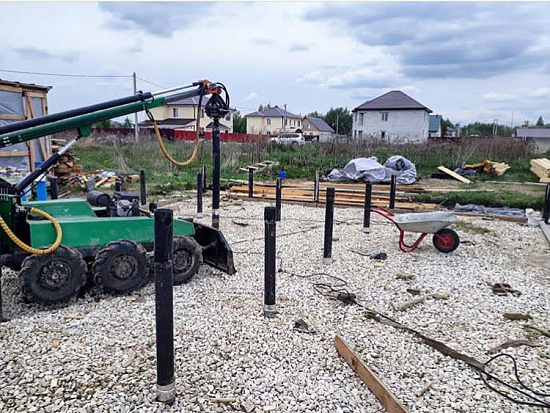

Для механизированного монтажа потребуется привлечь специальную технику – машину с буровой установкой. Она оборудуется гидровращателями. Это позволяет ввинчивать в грунт крупнокалиберные сваи. Если проводится установка опор малого и среднего диаметра, можно воспользоваться сваекрутом. Это устройство представляет собой довольно компактное приспособление.

Винтовые опоры погружаются за счет работы гидравлических моторов. Они могут эксплуатироваться на разной мощности. Использование каждого из устройств позволяет ставить сваи на нужное место достаточно быстро и удобно. Глубину следует выверять особенно тщательно. За точностью установки следит автоматика. Также за счет их работы обеспечивается перпендикулярность опор.

Выводы

Процесс установки винтовых свай не отличается большими сложностями. Вся работа выполняется в течение 2-3 суток. Опоры необходимо попеременно подвергать расчетным нагрузкам. Для груза применяются муфты и лебедки. При монтаже ростверка основу необходимо доработать. Правильное выполнение работ обеспечит устойчивость и долговечность строения. Как устанавливать сваи своими руками, показано на видео:

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Монтаж лопастных оцинкованных винтовых свай в Хабаровске.

Несмотря на то, что наше основное направление деятельности: оптово-розничная торговля винтовыми сваями нового типа (многовитковая оцинкованная свая заводского изготовления), мы так же можем организовать монтаж (закручивание) любого вида свай, профессиональными бригадами, имеющими за плечами приличный опыт работы как в Хабаровске, так и за его пределами.

Многие монтажники попросту отказывались от такого заказа, т.к. вероятность поломки лопастной сваи очень велика.
Могли произойти такие неприятные вещи как сворачивание самого ствола при достаточной мощности гидровращателя, при его малой мощности повреждения пришлись бы на саму буровую; могла деформироваться лопасть или вовсе оторваться от сваи превратив её в обычный столб в грунте и др.

Осложнялось все по двум причинам:

1) Грунты в этом месте были обильно отсыпаны скальными породами и крупным гравием.
2) Основное требование заказчика – погружение не менее чем на 2,8 метра и она должна быть именно лопастной.

При прохождении скальных пород, лопасть сваи (кто-то её называет оголовком или наконечником), имеющая диаметр 300мм, имеет большие шансы на поломку. Несмотря на это, выбор заказчика пал именно на сваю с лопастью у основания. Для этой непростой задачи мы выбрали ту самую FL серию лопастных свай, которая должна была справиться с этим.

Данный тип применяется на очень слабых грунтах с повышенным содержанием грунтовых вод. В Хабаровске такие места есть и единственное правильное решение – фундамент на лопастных сваях.

Если Вы ищите где можно заказать монтаж винтовых свай в Хабаровске, смело звоните или пишите нам! Наши специалисты подберут необходимую технику для выполнения работ. Качество предоставляемых услуг на самом высоком уровне, с нами работают только высококвалифицированные специалисты.

Различные виды техники: самоходные буровые установки с вылетом стрелы 12 метров, малогабаритные трактора оснащенные гидровращателем.

Полный спектр услуг: подготовка (разметка) свайного поля, закручивание винтовых свай, Обвязка металлом или деревом, Бетонирование, Планирование участка, Помощь в подборе и расчете свайного поля.

В завершении, можно посмотреть эти два видеоролика с монтажа лопастных свай:

После препятствий в виде крупных камней на этом сложности не заканчивались, ведь сам грунт состоял из строительного мусора, который годами привозился на эту территорию. Нам все же получилось выполнить эту работу и данный объект, который по сей день стоит на этом фундаменте, эксплуатируется уже пятый год.

Сваи N серии, длиной 1800мм, для заборов, ограждений, рекламных щитов, теплиц. (фото) Лопастные оцинкованные сваи для фундаментов. Заводское изготовление.

Как построить настил — Винтовые сваи

> > Как построить настил — Винтовые сваи

Как построить настил — Винтовые сваи

Вслед за статьей о монтаже и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельного монтажа ваших свай.

Винтовые сваи палубные

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом нажатии и каждом изменении, внесенном в ваш проект. Установка винтовых свай для внутреннего дворика, в частности свай нашего партнера Pylex, — это более простой способ укладки фундамента, чем бетонные опалубочные трубы.

Для этого метода необходимо вырыть яму глубиной от 4 до 5 футов под зоной промерзания диаметром около 14 дюймов. Для этого нужна специальная лопата. Кроме того, вы должны купить бетон, транспортировать его, смешать и заварить. Бетонный мешок весит около 60 фунтов, и это для одной сваи (8 дюймов), и потребуется, по крайней мере, 4-5 мешков. Так что если у вас 4 стопки, эта техника потребует несколько часов транспортировки, перемешивания…

Рассчитать количество свай

Именно по всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор сделан последовательно, поэтому он мгновенно рассчитывает нужное количество винтовых свай (см. рисунок ниже).

Установка винтовых свай для настила

Установка проста в исполнении, либо с рычагом, либо с удлинителем для облегчения поворотных движений и более глубокого забивания свай. Они совместимы с расширением 24 дюйма. Более того, они регулируемые; они могут заработать до 3 дюймов в высоту.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов. Все зависит от типов почвы, на которой они размещены. Обратите внимание, что глинистые почвы могут поддерживать меньше зарядов, чем песчаные. Благодаря стальной конструкции и винтовому приводу сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к подвижкам грунта и замерзанию/оттаиванию.

Включите JavaScript для просмотра комментариев, созданных с помощью Disqus.

Последний пост

Калькулятор подвесных потолков
Онлайн расценки для строительных проектов
Как построить настил: Установка балки
Как построить настил: Первые шаги
Оценка крыши

Авторское право © Все права защищены.

Винтовые сваи | Cyntech Group

Спиральные сваи, также известные как винтовые сваи или винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками различных размеров в соответствии с грунтовыми условиями конкретной площадки. Они представляют собой проверенное решение для глубокого фундамента, идеально подходящее для энергетических, промышленных и коммерческих приложений.

Видеофайл

Обычное использование

Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций

Замена любого глубокого фундамента, где рассматриваются деревянные, бетонные, стальные или буронабивные сваи

Подкладка существующего фундамента спроектируйте индивидуальный фундамент для ваших конкретных потребностей, используя стандартные данные испытаний почвы.

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с навесным моментным двигателем, который контролирует крутящий момент, достигаемый во время установки, для обеспечения предсказуемой мощности сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Винтовые сваи ввинчиваются в грунт, в заданные (проектные) несущие слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Они не забиваются и не вибрируют, не требуют рытья или бурения ямы, поэтому почва вокруг сваи остается нетронутой.

Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Отдельные винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 2000 кН и поперечные нагрузки свыше 250 кН в зависимости от геотехнических условий. Значительно более высоким боковым силам можно противостоять, забивая сваю или добавляя бетонный воротник к верхней части сваи.

Детальное понимание подповерхностных условий, особенно типа грунтовых слоев, уровней слоев и прочности (значения SPT «N») на глубине, необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.

По завершении верх сваи может быть соединен различными способами с конструкцией путем прямого соединения стальной фланцевой пластины или соединения пластины/армирования с бетоном. Крутящий момент контролируется во время установки, чтобы обеспечить предсказуемую грузоподъемность сваи, и мы можем достичь относительно высокой предельной грузоподъемности безопасно и экономично. 9№ 0003

Обычную винтовую сваю можно установить за считанные минуты с использованием стандартного оборудования, такого как тележка с опорой, экскаватор или экскаватор.

Производство винтовых свай

Для всех клиентов и проектов в США мы производим 100 % наших винтовых свай, удлинителей свай и наголовников на нашем предприятии в Хьюстоне (Плантерсвилл), штат Техас, тогда как наше предприятие в Калгари, Альберта обслуживает рынки Канады и других стран. Наши современные мастерские включают автоматическую резку, гибку и сварку с ЧПУ для обеспечения точного и одинакового качества всех деталей.

Мы производим винтовые сваи и наголовники всех размеров и конфигураций, от 1,5 дюйма (38 мм) и 1,75 дюйма (44 мм) высокопрочных цельных анкерных стержней квадратного сечения, вплоть до 42 дюймов (1067 мм) в диаметре свай с круглым стволом. .

Общая производственная мощность наших предприятий составляет более 50 000 тонн в год с возможностью быстрого расширения по мере необходимости. Наличие двух производственных мощностей позволяет нам распределять работу между ними, что позволяет нашим командам легко соблюдать сроки вашего проекта.

Наша программа обеспечения качества была разработана в полном соответствии со стандартом обеспечения качества ISO 9001:2015, обеспечивая постоянное улучшение, согласованность услуг и продуктов, а также полную прослеживаемость материалов.

Преимущества

Сокращение времени строительства

Без земляных работ и удаления грунта

Установка не зависит от погодных условий

Грузоподъемность проверена во время установки

Отсутствие вредных вибраций во время установки

Идеально подходит для зон с ограниченным доступом или ограниченным рабочим пространством

На конструкцию не влияет высокий уровень грунтовых вод

Съемные и многоразовые

Устанавливаются с помощью обычного строительного оборудования

Легкие, простые в обращении и транспортировке

Минимальная требуемая площадь для укладки

Низкая стоимость

Почему выбирают нас?

У нас есть производственные мощности в Калгари, Альберта, Канада, и Хьюстоне, Техас, США. Мы предлагаем полную отслеживаемость, Buy America и инспекции третьей стороной на обоих объектах. Большинство наших якорей плавучести для трубопроводов производятся на нашем предприятии в Канаде, но мы можем перенести заказы на любое из этих предприятий в соответствии с требованиями графика.

У нас есть автоматизированные плазменные столы, прессы и профилировщики труб, которые позволяют нам поддерживать высокие темпы производства, снижать затраты и поддерживать требуемые параметры конструкции и качества.

Наши сварщики сертифицированы AWS в США, AWS и CWB в Канаде. У нас есть сертифицированные контролеры и инженеры по сварке, закрепленные за каждым цехом, которые контролируют и поддерживают стандарты и процедуры сварки, чтобы гарантировать, что наше качество соответствует вашим потребностям и отраслевым стандартам.

Для тех проектов, которые требуют дополнительной защиты от коррозии, такой как цинкование или эпоксидная смола холодного отверждения, мы наладили партнерские отношения на местном уровне, что обеспечивает нам экономическую эффективность при сохранении непрерывного потока материала на рабочую площадку.
