Видео монтаж мембранной кровли: Узлы мембранной кровли

Узлы мембранной кровли

Установка основных составляющих, узлов кровли мембранного типа требует специальных навыков, знаний и квалификации. Сотрудники компании ГидроПро знают, как оперативно и надёжно устроить водо-, тепло- и пароизоляцию, как перемещаться по поверхности кровельной системы во время работ, как работать с конкретным слоем, какие материалы использовать и как сделать крышу максимально долговечной.

В зависимости от размеров постройки, для равномерного разделения нагрузки ветра, крыша подразделяется на участки — парапетный (расположен с края), угловая зона и центр. В данных местах выбирается и подсчитывается число креплений, которые нужны для надежной фиксации кровли и «пирога».

Раскладка и крепление полотнищ по профлисту и бетонному основанию чертеж на фото.

Крепление кровельного «пирога»

Если мембранный элемент устанавливают поверх плиты утепления, то последний необходимо фиксировать к поверхности (когда утепление имеет много слоев, то допустима фиксация всех слоев одновременно).

Крепление монтируют сбоку в перехлесте рядом стоящих плиток.

Для проверки надежности фиксирования, после его установки в мембранном элементе применяют вертикальный тип усиления — в итоге, необходимо, чтобы она разорвалась, а крепление – осталось в неподвижном состоянии.

Когда кровельный ковер нужно присоединить на основание, между данными слоями устанавливают промежуточный геотекстильный слой.

Какие крепления к каким креплениям подходят:
— установка кровли мягкого типа — телескопические пластмассовые толщиной не больше теплоизолирующего материала;

В один погонный метр можно устанавливать до пяти фиксаторов; вокруг трубопровода — не меньше четырёх креплений; у стыковых участков скатов, если угол их наклона больше 2-ух процентов, то нужно дополнительное крепление.

Установка мембраны к основанию позволяет получить дополнительную защиту от ветра.

Также не допустить срыв кровли можно, применяя аэраторы, включающие в себя клапаны внутреннего типа. Элементы устанавливают в угловые части и парапетные участки.

Пример крепежа на фото:

1 — Телескопический крепеж, 2 — Саморез по бетону, 3 — Сверлоконечный саморез, 4 — Остроконечный саморез.

Узлы примыкания мембранной кровли

Обустройство примыканий и проходов.

Существуют разные варианты установки проходов и примыканий. Ниже будут рассмотрены наиболее популярные виды.

Упрощенный (еще метод называют «сдвинутый конверт»).

Самый популярный метод: мембранный элемент заводят на вертикальную часть полоской пять сантиметров в высоту, и крепят ее тарельчатым фиксатором с шагом двадцать сантиметров.

На фото устройство узлов примыкания парапета кровли.

После влагоизоляционный мембранный элемент спускают с верхней позиции на горизонтальное основание — внахлест.Первую часть сырья приваривают к поверхности, после в участке угла мембранный элемент сворачивают «конвертом» и прикрепляют другую часть.

На фото показаны все этапы захода мембраны на парапет и устройство внутреннего и наружного угла.

Усиление внутренних углов

Когда внутренний угол нуждается в усилении, можно создать накладную систему (латку).

Из пластичного листа вырезают квадратный элемент двадцать на двадцать сантиметров, устанавливают напополам по диагонали и разглаживают валиком, сильно нажимая, чтобы отметить участок изгиба.

Тоже самое делают со 2-ой стороной – это даёт возможность получить угол с правильной симметрией.

Края закругляются, а сама квадратная часть собирается в воронку, прикладывается к конечной зоне и выравнивается так, чтобы получился треугольный элемент хорошо примыкающими к поверхности сторонами.

Пример усиления углов латкой из пвх мембраны.

Изоляция внешних углов

Как изолировать наружный угол крыши плоского типа. Для получения крепкого неармированного мембранного элемента вырезают изделие, которое на три сантиметра закрывает нахлест, уже приготовленную в углу базовую мембрану.

Углы изделия закругляют при помощи ножниц.

Отрезанный элемент нужно прикрепить сваркой вдоль ребра поверхности, потом феном разогреть свободные угловые элементы и растянуть до требуемых габаритов — когда изделие будет закрывать угол на 100% с нахлестом не меньше 0.15 сантиметров, ее скрепляют сваркой.

Требуется выполнить проверку стыковых участков мембранных элементов, закрепить заготовку у поверхности ребра с использования ролика латунного вида.

Доварить шовный участок, в целях продавливания мембранного элемента применяется ролик из тефлона жёсткого типа. Приварить главную заготовку к кровельной основе, отогнуть угол.

Пример изоляции усиление внешних углов латкой из пвх мембраны.

Конструктивные решения типовых узлов

Важные моменты:
— Деформационные шовные участки — если основание ровное, то с двух сторон от шовного участка требуется выполнить уклоны для водоотвода.
— Аэраторы для кровли устраняют лишнее паровое давление в кровельной системе. Их монтируют на участках водораздела в соотношении одна ед. на каждые триста квадратных метров крыши.
— Воронки для приёма воды размещаются по всей поверхности крыши. На каждой зоне, ограниченной парапетами или деформационными шовными участками, не меньше 2-ух воронок.
— Понижение уровня кровли на два-три сантиметра на участках их установки получают путем снижения толщины теплоизоляционного сырья.

— Установка дорожек даёт дополнительную возможность сберечь целостность постройки. Их сооружают из полимерной противоскользящей мембраны, в участках примыкания сборщика воды необходимо чтобы были разрывы дороги длиной до тридцати сантиметров.

Узлы усиления углов на видео.

Парапеты со скрытыми карманами.

Как прикрепить к парапету показано на фото.

Для укладки мембранного элемента на парапет требуется лист мембраны и краевая или прижимная рейка из стали, а также фиксаторы.

Если спрятать реечную деталь между слоями мембранного элемента, это закрепит рулонный материал, «заходящий» на вертикальное основание стороны парапета. Также это сохранит целостность реечного элемента, защитит его от влияния дождя, снега, града.

Узел примыкания к парапету на видео.

Как изолировать примыкание к трубе

Чтобы усилить кровлю на участке примыкания к трубе водостока, аэратора или вентиляции вырезают кружок из неармированного куска мембраны, радиус которого на 2 сантиметра превышает промежуток между двумя противоположными креплениями, расположенными возле трубопровода.

После в центре кружка делают круглое отверстие с радиусом на 2.5 сантиметров меньше, чем радиус трубопровода.

При помощи сварочного фена сырьё прогревают в центре, пока оно не станет пластичным. Затем мембранный элемент натягивают на трубу и крепят к основанию с помощью латунного ролика — тем самым обеспечивается плотное прилегание.

После мембранный элемент крепят сваркой к слою снизу возле трубопровода, затем по внешней части приваривают заготовку.

Далее такой же неармированной мембраной делают прямоугольник с высотой сорок сантиметров и шириной на пять сантиметров больше диаметра трубопровода.

Полученное изделие нагревают феном и оборачивают вокруг трубопровода, начиная с основания и заканчивая внахлест.

Каждое из изделий приваривают одно к другому внахлест.

Как организовать примыкание к элементам малого диаметра

Для обхода малых конструкций на главном листе мембранного элемента выполняют надрез (для его укладки вокруг изделия из металла).

После, зона разреза перекрывается при помощи заплатки из мембраны с армирующим слоем, а вокруг изделия из металла размещают крепления.

Потом, нужны две заготовки схожие по габаритам из неармированной мембраны.
Одну устанавливают по принципу организации примыкания к трубопроводу.

Другую — сверху на 1-ую, но в форме купола (края 2-ой необходимо приварить к поверхности 1-ой).

Как выполнить примыкание к трубе показано на видео.

Узел карнизного свеса

Ковер из мембраны уводят через карнизный изгиб и крепят шайбами из металла.

Поливинилхлоридные капельники режут под 45 градусов и устанавливают на свес.

При монтаже капельников нужно каждые три метра оставлять термический зазор величиной в 0.5 сантиметра, который сразу заклеивают при помощи скотча, чтобы не допустить заваривания мембранной частью.

После нужно сделать лоскут из неармированного мембранного элемента, закруглить краевые части. Полученное изделие прикрепить к капельникам и приварить.

Из мембранного элемента с армирующим слоем вырезают кусочек шириной тридцать сантиметров и точечно крепят к кровле.

Угловые части закругляют ножницами, после чего с кровельной части наваривают мембранную часть.

Фаска снимается по периметру неармированного мембранного элемента — габариты фаски равны размерам сварочного шовного участка, но не меньше трёх сантиметров.

Полоску приваривают к основной части, после проверяют шовные участки, особенно в участке крепления армированных и не армированных мембранных элементов.

На каждый шов для крепления наносят жидкий поливинилхлорид. Далее идет монтаж мембранной кровли.

Есть и другие особенности работы, которые хорошо знают специалисты компании ГидроПро. Владение современными технологиями позволяет получить надёжную и долговечную крышу, которая прослужит многие десятки лет.

Монтаж всех узлов мембранной кровли на видео.

Узел соединения ПВХ мембраны и наплавляемого битумного материала на видео.

технология монтажа и устройства, как сделать ремонт крыши из ПВХ, фотоггафии и видео

Содержание статьи:

1. Основные виды мембранных покрытий
2. Достоинства мембранных кровель
3. Технология монтажа мембранных покрытий

Следует отметить, что мембранное покрытие кровли становится все более востребованным и популярным, поскольку оно отличается прочностью, долговечностью, влагостойкостью и высокой степенью адгезии к материалам, в основе которых находится битум.

Основные виды мембранных покрытий

При производстве мембранных эластичных материалов используют полимеры и искусственные каучуки. Их укладывают на плоских и слегка наклонных крышах. На сегодня существует 3 вида таких кровельных систем.

ПВХ-мембрана. В основе структуры данного материала находится поливинилхлорид, который на протяжении длительного времени успешно применяется в производстве многих отделочных, изоляционных и прочих стройматериалов. С целью улучшения эластичности полотна в него добавляют летучие пластификаторы, а кроме этого армирующая полиэфирная сетка придает ему упругость и гибкость.

Все эти характеристики позволяют выполнять монтаж мембранной кровли на крышах, имеющих сложную конструкцию. Если сравнить данное покрытие с другими рулонными полимерными стройматериалами, то ПВХ-мембраны имеют идеальное сочетание между стоимостью и качеством. Практичность полотна стала причиной их все возрастающей популярности.

Еще одним превосходством считаются высокие гидроизоляционные показатели – возможность протечек исключается практически полностью — кровля из ПВХ мембраны почти не имеет швов в отличие от других рулонных материалов, у которых места стыка полотен закрыты, но не настолько плотно.

Среди достоинств также следует отметить, что, когда делается кровля из ПВХ мембраны — технология выполнения работ не предусматривает создание верхнего слоя из гравия как в случае с обычными рулонными покрытиями. Также мембранная поверхность, как правило, имеет светлое цветовое решение, что позволяет ей отражать солнечные лучи, что в летнюю жару имеет немаловажное значение.

ЭПДМ-мембрана. Основой полотна такого покрытия является искусственный каучук, а армирование полимерной сеткой придает ему повышенную прочность и длительный срок эксплуатации. Для того чтобы повысить еще больше прочность в его состав добавляют специальные полиэфирные добавки. Гидроизоляционные свойства ЭПДМ мембраны усиливаются за счет хорошей адгезии к стройматериалам на битумной основе. Основной недостаток такой кровли заключается в достаточно высокой цене. Правда, за счет длительного срока эксплуатации, а это более 50 лет, она себя окупает.

ТПО мембрана. Относится к высокотехнологичной продукции, появившейся на отечественном рынке недавно. В основе этого материала для кровли находятся различные виды термопластичных олефинов. Дело в том, что каждая компания, выпускающая данную продукцию, использует собственные разработки относительно состава ТПО-мембраны. Соответственно соотношение полипропилена и этиленпропиленовых каучуков отличается, но чаще всего пропорция выглядит следующим образом: 70/30. Для повышения прочности и степени огнестойкости добавляют антиоксиданты и стабилизирующие вещества. Термопластичные кровли аналогичны термореактивным мембранам, но в основе их производства лежит поливинилхлорид либо подобные полимеры, а не резина.

Достоинства мембранных кровель

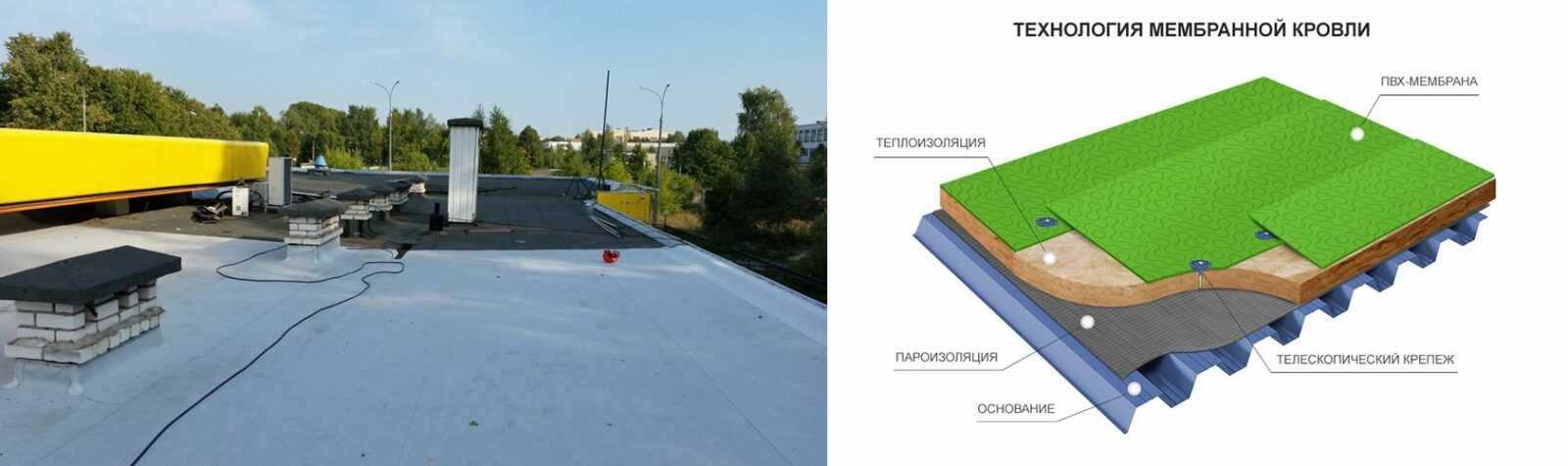

Изображенная на фото мембранная кровля технология монтажа которой отличается простотой, имеет ряд важных положительных характеристик, среди них:

• отличная тепло- и гидроизоляция;
• укладку можно выполнять на любое основание;
• быстрое выполнение монтажных работ;

• возможность обустройства покрытия на крышах, имеющих сложную геометрическую конструкцию;
• является идеальным материалом для создания плоской или имеющей малый наклон кровли;
• ремонт мембранной кровли можно выполнять без демонтажа отслужившего срок покрытия, что существенно удешевляет стоимость работ. Надо только очистить основание от различного мусора, в два слоя постелить геотекстильное полотно для защиты материала от возможных повреждений. Потом согласно технологии монтажа следует выполнить герметизацию кровли.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

• термической устойчивостью к перепаду температур;
• достаточно высокой эластичностью, пластичностью, прочностью при растягивании;
• между отдельными полотнами образуется минимальное количество швов благодаря особой технологии укладки.

В результате всех вышеописанных характеристик становится понятно, почему так популярна мембранная кровля: технология монтажа в данном случае является одним из аргументов, почему ей следует отдать предпочтение.

Технология монтажа мембранных покрытий

Полотно термореактивное к основанию прикрепляют механическим способом, а затем места стыков обрабатывают разогретым воздухом, используя для этого специальное оборудование, и сваривают полотна между собой внахлест. Такой монтаж кровли из мембраны обеспечивает гидроизоляцию кровельного пирога на высочайшем уровне, надежно закрепляя покрытие.

Благодаря неплотному прилеганию полотнищ к основанию между ними обеспечивается хорошая вентиляция пространства и не наблюдается оседание конденсата. Поэтому обустройство подкровельной гидроизоляционной мембраны не требуется. Вокруг парапетов, вентиляционных систем и других конструкций, выступающих над поверхностью, финишное покрытие укладывают с помощью теплового пистолета, который используют для обработки труднодоступных участков — стыков и угловых швов.

Необходимо тщательно следить за правильностью монтажа. Любые нарушения, когда создается мембранная кровля узлы которой требуют тщательной обработки, могут привести к весьма печальным последствиям, вплоть до разгерметизации кровельного покрытия.

Если предстоит укладка мембранного материала, на складских зданиях и производственных постройках, сооружениях из металлоконструкций, при условии, что основанием для кровельного пирога на них являются профлисты, до того, как настилать мембраны специалисты рекомендуют нанести пару слоев мастики на основе резины или каучуково-битумной эмульсии. Данное мероприятие позволяет обеспечить дополнительную гидроизоляцию поверхности крыши.

Существует несколько вариантов крепления мембранных материалов:

1. Балластный способ – по всей поверхности кровли насыпают балластный слой из бетонных блоков, щебня, гравия, гальки, тротуарной плитки или прочих материалов.
2. Механический способ — покрытие фиксируют к основанию «роксами».
3. Клеевой способ – мембраны крепят при помощи определенных клеевых составов.

Устройство мембранной кровли, подробнее на видео:

Технология устройства мембранной кровли из термопластичных материалов несколько отличается от термореактивных аналогов, при этом последовательность работ выглядит следующим образом:

• Подготавливают основание к монтажу покрытия, для этого убирают мусор на крыше, демонтируют дополнительные элементы, такие как громоотводы, антенны, переходные лестницы и прочее. При необходимости, но не обязательно, убирают с кровли старое покрытие, выравнивают будущую основу, ремонтируют и заделывают разрушенные участки, осушают влажные места и проводят иные подготовительные мероприятия.
• Обустраивают дренирующий слой с использованием геотекстиля. Производят дополнительное утепление кровли при помощи жесткой базальтовой ваты или экструдированного пенополистирола.
• Укладывают рулонное покрытие, не производя нагрев стыков.

Готовая мембранная кровля создает прочную, надежную, долговечную облицовку крыши, способную прослужить примерно 20-30 лет. Созданное по вышеописанной технологии покрытие не требует укладки дополнительных слоев гидроизоляции притом, что сроки монтажа минимальны. Создание подобных покрытий требует определенных знаний и навыков, а также необходимо особое сварочное оборудование.

Как установить резиновую крышу Rubber4Roofs из EPDM

Безопасные платежи

Совместимые системы:

Пошаговое руководство по установке

1. Подготовка настила крыши

   Очистите поверхность крыши перед установкой

   Убедитесь, что поверхность крыши чистая, на ней нет пыли, грязи, ржавчины, масла, жира и незакрепленных материалов. Поверхность крыши должна быть сухой. Этот продукт не будет прилипать к влажным поверхностям. Захваченная влага может испаряться и негативно влиять на работу данного продукта. Эту систему лучше всего устанавливать на деревянный настил либо на внешний слой, либо на OSB3.

   Любой остаточный битум со старой кровли следует либо удалить, либо засыпать досками, так как это неблагоприятно повлияет на характеристики резиновой мембраны EPDM.

2. Установка отливной планки

   Установите планку для капель везде, где есть водосточный желоб. Это удлинит настил крыши, так что стекающая вода будет капать в водосточный желоб, а не за водосточный желоб.

3. Установить накладку обратного отвода

   Drip Trim состоит из передней и задней части. Установите заднюю панель Drip Trim с помощью прилагаемых гвоздей. Совместите изогнутый верхний край отделки с деревянной рейкой.

4. Стенная стойка для выгонки

   Выбейте швы из кирпичного раствора с помощью угловой шлифовальной машины или долота для раствора, готовых принять оклад.

5. Резиновая мембрана Relax

   Дайте резиновой мембране расслабиться в течение 30 минут.

6. Складная мембрана наполовину

   Отогните резиновую мембрану назад, чтобы открыть половину настила крыши.

7. Нанесите клей для настила

   Нанесите клей для настила на водной основе с помощью малярного валика диаметром 9 дюймов. Оставьте 150 мм незакрепленной области по периметру настила крыши для последующего приклеивания контактным клеем 9.0003

   Немедленно закатайте мембрану EPDM на место, пока клей ЕЩЕ ВЛАЖЕН

   Если клей высохнет (станет непрозрачным) до того, как мембрана будет наложена, можно нанести тонкий слой на обратную сторону МЕМБРАНЫ и дать ему высохнуть перед установкой. Нанесите клей на меньшую площадь в горячем состоянии, чтобы избежать преждевременного высыхания.

   (Клей на водной основе следует использовать только при температуре наружного воздуха 4 градуса и повышении и отсутствии вероятности замерзания в течение следующих 24-48 часов)

8. Мембрана EPDM

   Очистите мембрану EPDM, чтобы удалить захваченный воздух и улучшить сцепление с основанием.

9. Нанесение контактного клея на периметр крыши

   Нанесите слой контактного клея THIN на периметр настила крыши (шириной примерно 150 мм) и любые вертикальные выступы. Также нанесите контактный клей на обратную сторону резиновой мембраны.

   Контактный клей также можно использовать для приклеивания резиновой мембраны к большинству пористых и непористых поверхностей, поэтому при необходимости его можно использовать вместо палубного клея на водной основе

10. Убедитесь, что контактный клей сухой на ощупь

    Убедитесь, что контактный клей сухой на ощупь и на нем нет лужиц клея.

    При отверждении контактного клея выделяется пар. Если мембрана приклеена до полного высыхания контактного клея, могут появиться пузырьки/волдыри. Эти пузырьки со временем должны исчезнуть, так как мембрана EPDM пропускает воздух.

11. Деталь ролика Penny

    Слегка надавите валиком, чтобы обеспечить сцепление Elastoform со всеми поверхностями.

12. Складывание резиновой мембраны на угол крыши

    Мембрану можно сложить без разреза при детализации внешнего угла крыши перед установкой краевых накладок.

13. Форма свиного уха

    Сожмите резиновую мембрану вместе, чтобы сформировать свиное ухо.

14. Вислоухие свиные уши

    Сложите ухо свиньи на сторону крыши.

15. org/HowToStep» data-mage-init=»{ "collapsible":{ "openedState": "active", "collapsible": true }}»>

    Уголок Fit Trim

    Поместите угол отделки в нужное положение, приложите давление, чтобы раздавить пенопластовый герметик, и прибейте полипины к фасции и обрешетке.

16. Пластиковая накладка Fit Бордюрная кромка

    Пластиковая накладка Curb Edge предназначена для отвода воды обратно на крышу. (традиционно это достигается с помощью реечной планки).

    Отрежьте край бордюра по длине и надавите на верхнюю часть бордюра, а затем закрепите штифтом 9.0003

    Пена должна быть сжата на 70-80%

17. Зажим для соединения накладок

    Защелкните прилагаемые соединительные зажимы в нужное положение.

18. Установите пластиковую накладку Капельница или накладка желоба

    Установите переднюю облицовку водосточного желоба или водосточного желоба с пластиковой накладкой с помощью прилагаемых штифтов и при необходимости установите соединительные зажимы.

19. Обрезка лишней резиновой мембраны

    При необходимости обрежьте излишки резиновой мембраны.

20. Готовая резиновая крыша

    Готовая резиновая крыша имеет ожидаемый срок службы более 50 лет и требует минимального обслуживания на протяжении всего срока службы.

    Пожалуйста, не стесняйтесь обращаться к нам, если мы можем каким-либо образом улучшить наши онлайн-ресурсы для обучения.

Что вам понадобится

Мы используем файлы cookie для улучшения навигации и функциональности сайта, анализа использования сайта и в маркетинговых целях. Пожалуйста, ознакомьтесь с нашей политикой использования файлов cookie и политикой конфиденциальности для получения дополнительной информации!

Принять и закрыть

Видеоруководство по установке соединительной планки

Безопасные платежи

Совместимые системы:

Пошаговое руководство по установке

1. org/HowToStep» data-mage-init=»{ "collapsible":{ "openedState": "active", "collapsible": true }}»>

   Отогните EPDM и нанесите водоотталкивающую мастику

   Убедитесь, что резиновая мембрана доходит минимум на 25 мм до примыкающей поверхности крыши, к которой будет производиться соединение.
   Отогните резиновую мембрану и нанесите каплю мастики Water Cut Off Mastic непосредственно на соединяемую поверхность, например, . Кровельный войлок или асфальт.

2. Позиционная планка

   Отогните резиновую мембрану поверх соединяемой поверхности.
   Расположите соединительную планку поверх резиновой мембраны из EPDM и непосредственно поверх водоотсекающей мастики.

3. Установите винты соединительной планки

   Используя предварительно просверленные отверстия, привинтите соединительную планку на место с помощью прилагаемых креплений. Убедитесь, что шайба из EPDM обеспечивает полное уплотнение.

   Винты должны быть правильной длины и типа для основной крыши. Если вы соединяете резиновую мембрану с асфальтом или BUR, особенно там, где может быть изоляционный слой, установленный ниже, могут потребоваться удлиненные винты для вкручивания в основной настил крыши.

   Стандартные поставляемые винты имеют длину 45 мм.

4. Герметизация водоотталкивающей мастикой

   Убедитесь, что нанесено достаточное количество водоотсекающей мастики, чтобы при завинчивании соединительной планки мастика выдавливалась наружу.
   Водоотсекающая мастика специально разработана для работы при сжатии для образования герметика. Мастика остается липкой на протяжении всего срока службы.

   Не заменяйте Water Cut Off Mastic силиконом или другими типами мастик.

5. org/HowToStep» data-mage-init=»{ "collapsible":{ "openedState": "active", "collapsible": true }}»>

   Трим Резиновая мембрана EPDM

   Обрежьте лишнюю резиновую мембрану, стараясь не порезать нижележащий кровельный материал.

6. Нанесите герметик внахлест на край Т-образного стержня

   Нанесите полоску герметика внахлест на край соединительной планки, чтобы создать дополнительное уплотнение между резиновой мембраной EPDM и нижележащим кровельным материалом.
