Ленточный фундамент под забор — как правильно сделать своими руками

Каждый человек, получивший участок земли, начитает свою деятельность с того, что планирует как обустроить ограждение вокруг него. И соответственно один из вопросов, который предстоит решить, какой потребуется фундамент. Среди вариантов решения этой задачи присутствует и ленточная конструкция. Поговорит о ней чуть подробнее.

У вас есть опыт такого типа работ?

ДаНет

Содержание

1. Виды заборов
2. Проблемы при строительстве
3. Виды ленточного фундамента
4. Легкие ограды
5. Средние
6. Тяжелые
7. Расчет глубины и ширины
8. Приготовление бетона
9. Забор своими руками: пошаговая инструкция
10. Калькулятор онлайн

Виды заборов

Ленточный фундамент для забора строят тогда, когда, верхняя его часть будет выходить над поверхностью грунта. Эту часть, как правило, облицовывают. Для этого используют:

• керамическую плитку;
• природный или искусственный камень;
• штукатурку.

На ленточных фундаментах строят сплошные ограждения, для строительства которых применяют профнастил, камень, кирпич и пр.

Для заборов такой конструкции потребуется изготовление надежного основания. Чаще всего используют ленточные сплошные фундаменты.

Проблемы при строительстве

Во время проектирования забора требуется учесть несколько важных факторов:

• Парусность, то есть, высокая ветровая нагрузка может привести к опрокидыванию забора.
• Неравномерные деформации грунта, обусловленные его типом, близостью грунтовых вод.

Во избежание неприятностей, связанных с грунтом, необходимо предпринять ряд мер, в том числе правильно рассчитать глубину залегания ленточного основания, при подготовке траншеи подготовить подушку из песка и щебня

Перед возведением фундаментного основания, надо посмотреть на заборы, установленные на соседних участках. Если их «повело», то скорее всего, в этом виноват грунт.

Виды ленточного фундамента

Ленточные основания разделяют, выполняют по нескольким характеристикам.

По технологии изготовления — основания такого типа бывают сборными и монолитные. Первые применяют для массовой застройки. Эти сооружение отличается высокой скоростью работ. Вторые ленточные конструкции применяют для частного строительства. Устройство такого фундамента выполняют и вручную, и с применением специальной строительной техники.

Второй признак классификация — глубина залегания. В строительной практике используют следующие типы фундамента:

• незаглубленные;
• мелкозаглубленные;
• глубокие.

По виду сечения:

1. прямоугольные;
2. с Т-образным сечением, с расширением в нижней части.

Сборное или монолитное основание?

1 вариант2 вариант

Легкие ограды

В таком случае нет необходимости строить фундамент с большим заглублением, это малоэффективно, с экономической точки зрения.

Ширина такого ленточного основания равняется 350 мм. Для надёжности конструкции в верхней части и в местах стыковки ленты и опорных стоек выполняют армирование. Для этого применяют армирующую сетку с размером ячейки 50*50 мм, толщина прутка составляет 3-4 мм.

Эта сетка сохранит забор с ленточным фундаментом от вредного действия напора ветра.

Опорные стойки упирают в грунт, расположенный ниже подошвы ленточного основания и заливают бетоном. Такое исполнение ограждению переносить действие ветровой нагрузки и сезонному движению грунта.

Средние

Изделия, относящиеся к этому типу, слабо переносят подвижки грунта. Для предотвращения разрушения требуется уделить особое внимание на борьбу с пучением грунта.

На прочных грунтах, не подвергнутых пучению разумно будет использовать мелкозаглубленную ленту. В других случаях можно выполнить комбинирование ленточного исполнения с массивными столбами или буронабивными сваями. Добавочные опоры располагают над массивными столбами. Глубина залегания лежит ниже уровня промерзания грунта. Способы с колебаниями почвы и напором ветра аналогичны тем, которые используют на легких заборах.

Ограждение из профнастила требует к себе большего внимания чем легкие конструкции. Для постройки такой конструкции сооружают ленточный фундамент вкупе с бетонными столбами.

Тяжелые

Эти ленточные конструкции требуют больших финансовых и трудовых затрат. Ленточный фундамент тяжёлых заборов отличается большим весом, давлением на грунт и чувствительность к различного рода деформациям, кроме этого необходимо учитывать ветровую нагрузку.

При наличии прочного грунта допустимо использовать мелкозаглубленную ленту Т-образного вида.

В других случая применяют ленту глубокого залегания, ее подошва размещается на 200-300 мм ниже уровня замерзания грунта.

На ленте через каждые 30 метров проделывают температурные швы, расположенные вертикально.

Какой тип ограды будет у вас?

ЛегкийСреднийТяжелый

Расчет глубины и ширины

Ширина ленты подбирается на основании расчётов. Для этого применяют такую же методику, которую используют что и при разработке основания для дома. Но при расчёте основания для забора требуется помнить о напоре ветра. Поэтому такие конструкции показывают сопротивляемость ветровой нагрузке.

При выполнении строительства загородных объектов допустимо использовать опытные значения. За основу ширины ленты фундамента для основания принимают величину равную 350 мм.

Глубина траншеи зависит от типа ограждения и свойств грунта. Мелкозаглубленный ленточный фундамент устраивают на глубине от 0,7 до 1 мм, глубокий фундамент закладывают на уровень ниже глубины промерзания на 20-30 см.

Приготовление бетона

Для изготовления ленточного фундамента допустимо использовать или готовую смесь, приобретённую на местном ЖБИ или самостоятельно приготовленным, кстати, если соблюдать все технологические требования, то качество такого бетона не будет уступать заводскому.

• В емкость с заранее залитой водой засыпают дозированное количество цемента и воды, в процессе засыпки требуется проводят постоянное перемешивание.
• В последнюю очередь добавляют просеянный песок, щебень.

Во время изготовления раствор станет или чрезмерно густым, или жидким. Добавлением песка или воды регулируют плотность бетона.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Для изготовления бетона для заливки фундамента целесообразно использовать цемент М400 и выше.

Часто изготовители цемента указывают в рекомендациях по изготовлению раствора дозировку в кг, поэтому с использованием справочных материалов, имеет смысл перевести кг в объемные величины. Это облегчит изготовление готового бетона.

Забор своими руками: пошаговая инструкция

Как пример, рассмотрим постройку забора с использованием профнастила.

Первое что делает домовладелец — разрабатывает схему размещения забора на придомовом участке. Наличие этой схемы позволит рассчитать количество необходимого материла.

Для его изготовления требуется запастись металлопрокатом. Потребуется металлический прямоугольный профиль, трубы для изготовления опорных столбов. Кстати, в качестве опор используют винтовые сваи. Потребуются листы для заполнения проемов, и некоторые другие материалы, и инструмент.

Возведение ограждения состоит из следующих этапов:

1. Зачистка территории под закладку фундамента. С поверхности земли удаляют растительность, камни то есть, все, что мешает проведению работ.
2. Разметка расположения фундамента.
3. В соответствии с разметкой выкопать траншею. Если она не большая, то используют ручной труд, если периметр составляет десятки метров, то нанимают специальную землеройную технику.

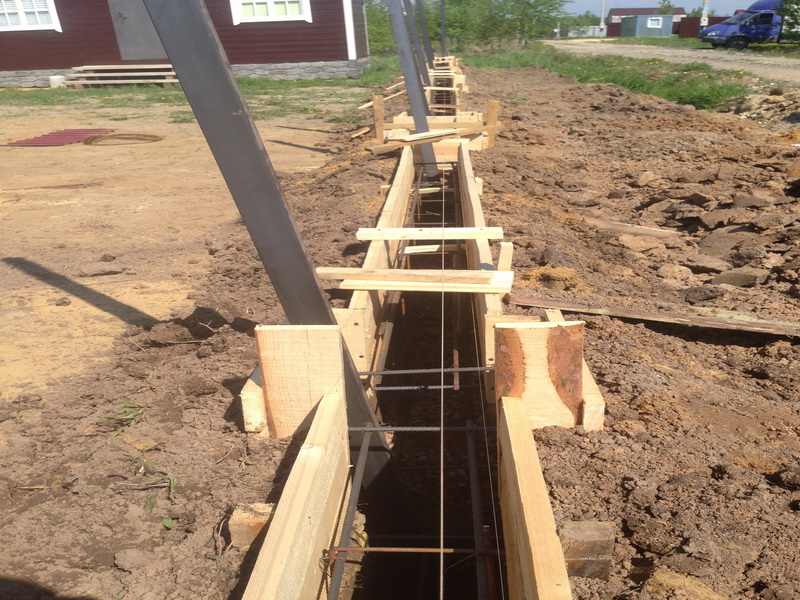

4. Изготовление опалубки. Для ее изготовления потребуется некое количество не обрезных досок. Щиты опалубки можно собрать или наверху, или непосредственно в траншее.
5. В местах установки столбов должны быть пробурены скважины на глубину до 1 метра.
6. Перед установкой опалубки, на дне траншеи укладывают песчаную подушку высотой от 150-300 мм. После засыпки ее требуется уплотнить.
7. Для надёжности конструкции потребуется собрать каркас для армирования. Применяют профильные металлические прутья диметром от 12 до 14 мм, их укладывают по горизонтали, для вертикальных деталей используют гладкие прутья диметром от 8 до 10 мм. Прутья связывают с использованием вязальной проволоки.
8. В заранее подготовленные скважины устанавливают опорные стойки и заливают бетоном. Стойки должны быть установлены строго вертикально.

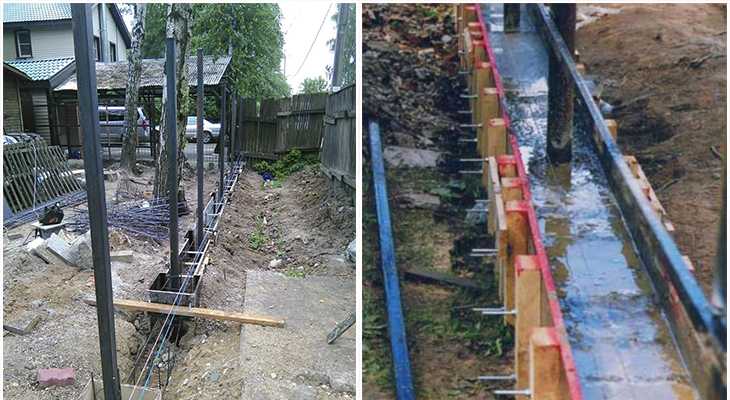

9. После того как бетон в скважине схватился, приступают к заливке траншеи. Заливку выполняют послойно с последующим утрамбовыванием.
10. Работы по сооружению ограждения потребуется прекратить на 5-7 дней. За это время бетон наберёт требуемую прочность.
11. Изготовление каркаса. Для этого продольные лаги приваривают к установленным столбам.
12. Как только каркас собран на него устанавливают профнастил.

Работы, в зависимости от протяжённости конструкции составляют несколько рабочих дней.

Калькулятор онлайн

Все расчеты калькулятора примерны, так как параметры материалов могут отличаться.. Для их проверки посоветуйтесь со специалистом.

Ленточный фундамент для забора своими руками: пошаговая инструкция

Перед началом строительства ленточных фундаментов необходимо разобраться с их особенностями, чтобы не наделать ошибок, которые потом невозможно исправить.
При строительстве фундаментов необходимо придерживаться такой последовательности:

1. Сделать план забора.
2. Определиться с глубиной заложения фундамента.
3. Рассчитать необходимое количество бетона и досок под опалубку.
4. Заливка бетона с армированием или без него.
5. Выдержка фундамента.

Перед началом расчёта объёмов и стоимости строительных материалов на строительство ленточных фундаментов ознакомьтесь с основными требованиями к ним. Ленточные фундаменты строится под капитальные сооружения с большой нагрузкой на основание. Чтобы правильно залить бутовый или бетонный ленточный фундамент для забора своими руками надо предварительно проверить несущую способность грунтов, сделать расчёт материалов, узнать глубину заложения.

План забора

Для того чтобы составить рабочий план необходимо измерить длину предполагаемого забора рулеткой с точностью до 1 сантиметра. Такая точность нужна для того чтобы можно было рассчитать не только количество строительных материалов, но и правильно расставить столбы на плане.

Как рассчитать глубину и ширину траншеи под фундамент

Что надо знать перед началом строительства? Главные вопросы которые придётся решить это:

• величина вертикальных и горизонтальных нагрузок;
• тип грунта;
• наличие подземных водоносных слоев;
• узнать глубину промерзания грунта в районе строительства.

Вертикальная нагрузка это вес от строительных конструкций и материалов находящихся на фундаменте. Расчёт производится в тоннах/м2 исходя из объёмного веса материалов. Для кирпичного забора в расчёт берётся вес одного кирпича (приблизительно 4,5 кг) и умножается на их количество. Вертикальная нагрузка напрямую связана с несущей способностью грунта и измеряется в кг/см2. Имея общую нагрузку на фундамент, в тоннах на метр квадратный, нетрудно узнать сколько кг/ см2 припадает в каждом конкретном случае. Для этого необходимо разделить нагрузку на площадь в см2.

Горизонтальная нагрузка может возникать от сильного бокового ветра или от навешенных тяжёлых металлических ворот.

Для определения типа грунта необходимо выкопать шурф на глубину промерзания и посмотреть на его структуру. Шурф даст общее представление о наличии водоносных слоёв на участке и уровне залегания подземных грунтовых вод.

Величину промерзания грунта узнайте в любой строительной организации, ведущей строительные работы в вашем районе. Как рассчитать глубину промерзания смотрите в СНиП 23-01-99*.

Если грунтовые воды подходят высоко к поверхности, внизу траншеи необходимо сделать дренажный слой из щебня или гравия толщиной 200 мм.

Под какие заборы нужны сплошные фундаменты

Сплошные ленточные фундаменты строят в том случае, если над землёй будет возвышаться некоторая часть фундамента. Верхнюю часть облицовывают:

• декоративной плиткой;
• камнем;
• штукатуркой.

На ленточных фундаментах могут устраивать сплошные заборы из профнастила, кирпича, бутового камня. Для этих типов заборов нужно сделать прочное бетонное основание. Особенно это касается заборов с кирпичными столбами. Для них в расчёт берутся геометрические размеры кирпича. Кладку кирпичных столбов делают в 1,5 кирпича или 380 мм. Этот размер и будет шириной для всего ленточного фундамента. С целью экономии материала промежуток между столбами уменьшают по ширине до 200 мм. На него укладывают тело забора шириной в 0,5 кирпича или 125 мм.

Для того чтобы уменьшить ширину фундамента до 125 мм необходимо применять армирование бетона. Такие меры приводят к удорожанию строительства. Однако современная промышленность нашла выход из положения. Для армирования используйте стеклопластиковую арматуру. Она дешевле металлической арматуры в несколько раз.

Какую марку бетона выбрать

Для устройства ленточных фундаментов под заборы рекомендуется использовать марку бетона М200. Бетон с маркой ниже М200 используется для лёгких конструкций или подготовки под основание. Чтобы рассчитать марку бетона не надо изобретать велосипед. Этот вопрос давно изучен и надо придерживаться рекомендаций производителей цемента.

При самостоятельном приготовлении смеси необходимо обратить внимание на водоцементное отношение и строго придерживаться его. При желании в земле можно сделать бутобетонный ленточный фундамент с использованием речного или карьерного камня. Применение бутового камня существенно уменьшает расход цемента, и в целом удешевляет строительство при сохранении заданных прочностных характеристик. Бутобетонные фундаменты будут служить сотни лет.

Старайтесь утопить камни в раствор так чтобы они не соприкасались между собой. Между камнями должен быть слой бетона минимум 20 мм.

Правила приготовления бетонной смеси

При самостоятельном изготовлении бетонной смеси необходимо чётко следовать установленным правилам:

1. Сначала готовим воду в необходимом количестве.
2. В воду засыпаем отмеренное количество цемента и перемешиваем.
3. В воду с цементов добавляем песок.
4. В последнюю очередь добавляем щебень, гравий, гальку.

Во время приготовления раствор бывает или слишком густым, или слишком жидким. Добавьте к нему некоторое количество песка и цемента в необходимой пропорции.
Очень часто производители цемента дают рекомендации для приготовления раствора в килограммах, как будто у каждого есть дома весы способные взвешивать материалы тоннами. Поэтому переведите весовые соотношения в объёмные. И засыпайте материалы в бетономешалку вёдрами. Это самый удобный способ вести учёт расхода ингредиентов.

Строим ленточный фундамент шаг за шагом

При возведении фундамента учтите некоторые нюансы. Если грунты глинистые и стенки траншеи хорошо держатся и не осыпаются, бетонировать в земле можно без опалубки. После заливки бетона в земле на нём сооружают опалубку под необходимые размеры. Но следует помнить, что свежевырытая траншея со временем или под действием осадков может осыпаться. Поэтому заливать бетонную смесь необходимо быстро, не ожидая разрушения стенок траншеи.

Если грунты песчаные или супесчаные, тогда придётся делать опалубку и в земле и над землёй. Ширина траншеи должна быть такой чтобы рабочий мог стоять в ней свободно хотя бы с одной стороны. Для прочности и жёсткости опалубки в землю вбивают деревянные колья. Щиты стягиваются металлическими стяжками из проволоки. Для того чтобы фундамент был одной толщины между щитами устанавливают деревянные прокладки одного размера. Во время заливки смеси их вытаскивают.

Если возникает необходимость армирования основание смесь обязательно утрамбовывают вибраторами. Если вибротора нет, замените их стальными пиками из арматуры. Бетонную смесь во время заливки «штыкуют» слоями приблизительно 200 мм.

Опалубку разрешается снимать на третий день. А делать кладку не раньше чем через 2-3 недели. Бетонная смесь полностью затвердевает через 30 дней, а набирает максимальную прочность через 21 день.

Пошаговая инструкция строительства ленточного фундамента за 14 шагов:

1. Обозначьте колышками границы участка и протяните вдоль внешней границы фундамента верёвку или стальную проволоку. Это будет разметка.
2. Выкопайте траншею на глубину промерзания грунта по рассчитанной ширине. При необходимости сделайте засыпку из щебня или гравия с трамбованием для дренажа. Это делается для отвода грунтовых вод.
3. Сделайте разметку для столбов и установите их.
4. Если грунты глинистые и возможен риск проседания тела фундамента, установите в самом низу несколько прутков арматуры диаметром от 8 мм.
5. Подложите под арматуру небольшие камешки. Она должна быть полностью поглощена бетоном.
6. Вбейте колья по сторонам выкопанной траншеи на ширину фундамента.
7. Установите опалубку из досок толщиной минимум 25 мм. Выведите отметку верхней плоскости фундамента и натяните внутри опалубки проволоку. Это будет верхний уровень бетонирования.
8. Для постоянной ширины бетонного фундамента сделайте прокладки одинаковой длины и установите между досками. Во время бетонирования их надо будет вытащить.
9. Чтобы тело фундамента не распирало, стяните опалубку проволочными стяжками.
10. Установите столбы вертикально и укрепите их на местности. Для того чтобы все столбы установить ровно натяните проволоку между крайними столбами.
11. Залейте бетон в опалубку. Трамбуйте бетон послойно каждые 200 мм.
12. Выровняйте верхний слой.
13. Подождите хотя бы неделю и снимите опалубку.
14. Через три недели разрешается делать кладку на бетонное основание.

Видео: Фундамент для забора с кирпичными столбиками

Видео: Технология строительства фундаментов для тяжелых заборов

Четыре толковых совета:

1. Не делайте перерывов в работе во время заливки бетонной смеси. Если такой перерыв нельзя устранить не поленитесь закрыть шов мокрыми тряпками и укутать его полиэтиленом, для уменьшения испарения воды.
2. При угрозе ночных заморозка примените пластификаторы.
3. Помните, что даже 2-3 см опилок защитят бетон от разрушительного действия отрицательных температур.
4. Бывают случаи когда необходимо закончить работу раньше срока установленного для твердения бетона. В таком случае применяйте ускорители твердения бетона. Если ускорителей твердения нет возможности купить используйте для этой цели пищевую соду.
