Делаем армопояс (сейсмопояс) своими руками — фото и видео

12 октября, 2014. Прочитано 17157 раз(а)

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки, по причине недостаточно крепкого фундамента, различных погодных катаклизмов и т.д. Рассмотрим процесс изготовления армопояса на примере двухъярусного дома из ракушняка.

Как делается армопояс своими руками?

Этап 1. Подготовка опалубки

Для создания каркаса под армопояс необходимо приготовить деревянные доски для опалубки. Толщина доски 40 мм, а ширина 200 мм. После это при помощи направляющих, как показано на фото выполняем скрепление опалубки. Для этого используем гвозди 90-120 мм, выступающие части которых аккуратно загибаем. Направляющие также необходимо будет прикрепить к несущей стене для жесткости конструкции.

Важно. Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра.

Этап 2. Фиксируем опалубку

По ширине стены изготавливаются направляющие элементы из доски или бруска. Для фиксации к доске 40 мм используем гвозди. Это делается для того, чтобы в процессе заливки бетона, наша опалубка не разошлась.

Этап 3. Заделываем стыки

Выполняем небольшой замес, который используем для замазывания торцевых щелей по всему периметру опалубки. Для этого лучше всего использовать густой раствор, который не будет стекать в эти щели, а будет их закупоривать.

Этап 4. Армирование

Для этого нам понадобиться рифленая арматура, которая будет укладываться вдоль всей стену по периметру опалубки. Укладывать рифленую арматуру необходимо в два ряда, один ряд будет укладываться ближе к внешней стене, а другой ближе к внутренней. В обязательном порядке, весь армопояс необходимо проварить сваркой, все стыки и соединения, как показано на фото. Выступающие углы армопояса необходимо загнуть, по периметру в углах арматуру выгибаем по направлению опалубки. В итоге у нас должен получиться два цельных армированных кольца по периметру всего здания.

Рекомендация. Армировать перегородки не обязательно, их достаточно просто залить бетонным раствором по общему уровню.

Этап 5. Сетка

Сверху арматуры устанавливаем сетку квадратами, как показано на фото. Для фиксации сетки к арматуре используем специальную вязальную проволоку. Связывать сетку необходимо по всему периметру здания без пропусков. Высота армопояса должна составлять как минимум 15 сантиметров.

Этап 6. Фиксация опалубки

Для того чтобы в процессе заливки бетона, у нас не разошлась опалубка в верхней части, мы используем доски для скрепления с промежутком, как показано красной линией на фото внизу.

Этап 7. Заготовка бетонного раствора

Раствор не обязательно делать как для кладки кирпича, можно использовать из песчано-гравийной смеси. То есть можно использовать песок и гравий более крупных фракций, можно добавить немного щебня. Используем марку цемента 400 или 300, при использовании 400 марки на 1-ну часть цемента добавляем 4 части песчано-гравийной смеси, если 300 марка цемента, то на 1-ну часть цемента добавляем 3 части песчано-гравийной смеси. Для того, чтобы отмерять уровень заливки раствора необходим с внутренней стороны прибить гвозди на высоту 15 сантиметров, которые соединить строительной ниткой. Таким образом, у нас получиться уровень, по которому мы и будем заливать наш раствор. После того как раствор по всему периметру здания будет залит по верхней точке уровня, ему необходимо настояться в течение 2-3 недель.  В зависимости от погодных условий его необходимо будет периодически смачивать водой, чтобы бетонная стяжка набрала крепость и не трескалась.

Когда армирование закончено и бетонная стяжка готова, можно переходить к установке крыши или укладке плит перекрытия. Как Мы видим — сделать своими руками сейсмопояс  достаточно просто, используя вышеописанные рекомендации.

фото, схема, чертежи, видео инструкция

Автор Admin На чтение 3 мин. Просмотров 1k. Опубликовано 30.07.2016

Армированный пояс считается одним из самых важных этапов строительства блочного дома. Он делается в конце каждого этажа. Армопояс на газобетоне даёт жёсткость всей поверхности дома, “склеивая” всю конструкцию воедино и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, можно для этих целей пригласить специалистов, но те, кто более-менее ориентируется в строительном деле, вполне способны произвести заливку армопояса, следуя пошаговой инструкции.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки – сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе – создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава – специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины. Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно.

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

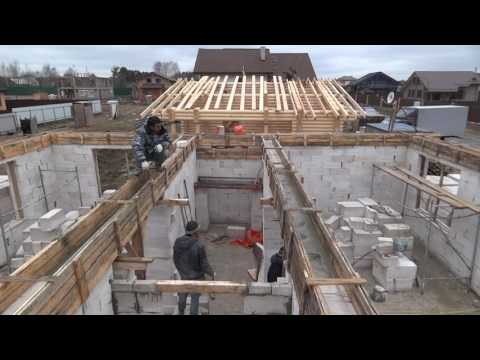

Видео заливки армопояса на газобетоне своими руками
