Вибростола чертежи: Вибростол для тротуарной плитки своими руками — чертежи, пошаговая инструкция

особенности, изготовление, схемы, чертежи, инструкции

Содержание

1. Знакомимся с оборудованием – вибрационный стол
2. Для чего предназначен вибростол
3. Вибростол – особенности конструкции
4. Как функционирует самодельный вибростол
5. Готовимся сделать вибростол своими руками – материалы и инструменты
6. Конструируем самодельный вибростол своими руками – простые решения

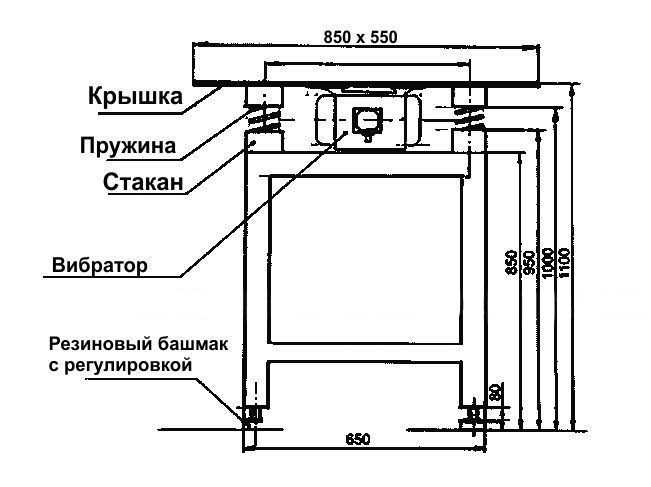

7. Разрабатываем чертеж вибростола
8. Подбираем двигатель для вибростола
9. Как сделать своими руками вибростол – чертежи и инструкция
10. Как сделать своими руками вибростол без ошибок
11. Изготовление вибростола своими руками – требования безопасности
12. Заключение
13. Похожие статьи:

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Вибростол – особенности конструкции

[adsense1]

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

• стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
• рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
• вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
• подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
• пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

• амплитуда колебательного движения;
• частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

• правильно подобрать конструкцию эксцентрика;
• выбрать место крепления вибрационного привода;
• укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

[adsense2]

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

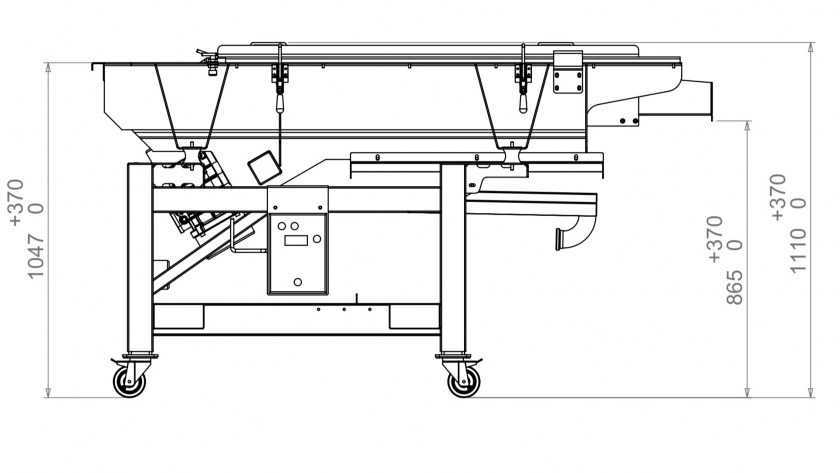

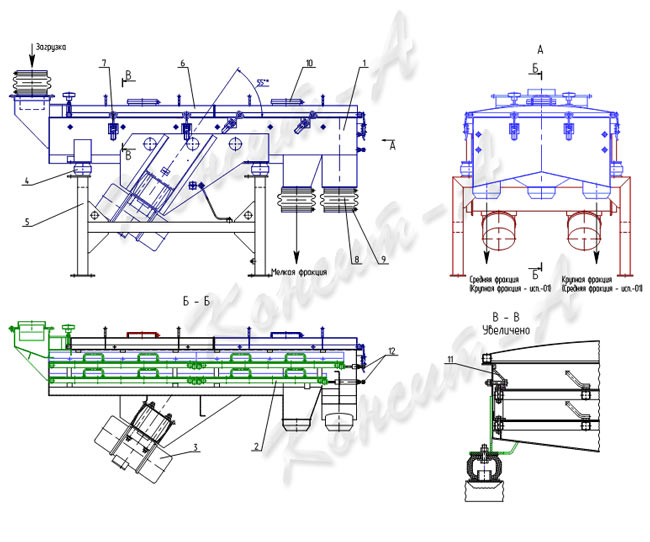

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

Готовимся сделать вибростол своими руками – материалы и инструменты

[adsense3]

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Конструируем самодельный вибростол своими руками – простые решения

[adsense4]

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

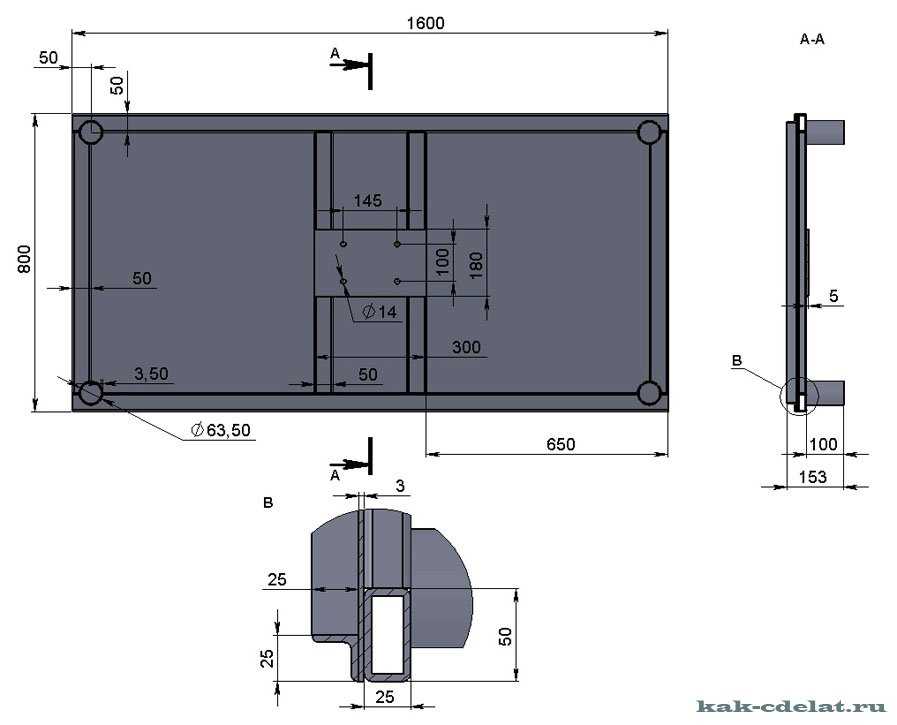

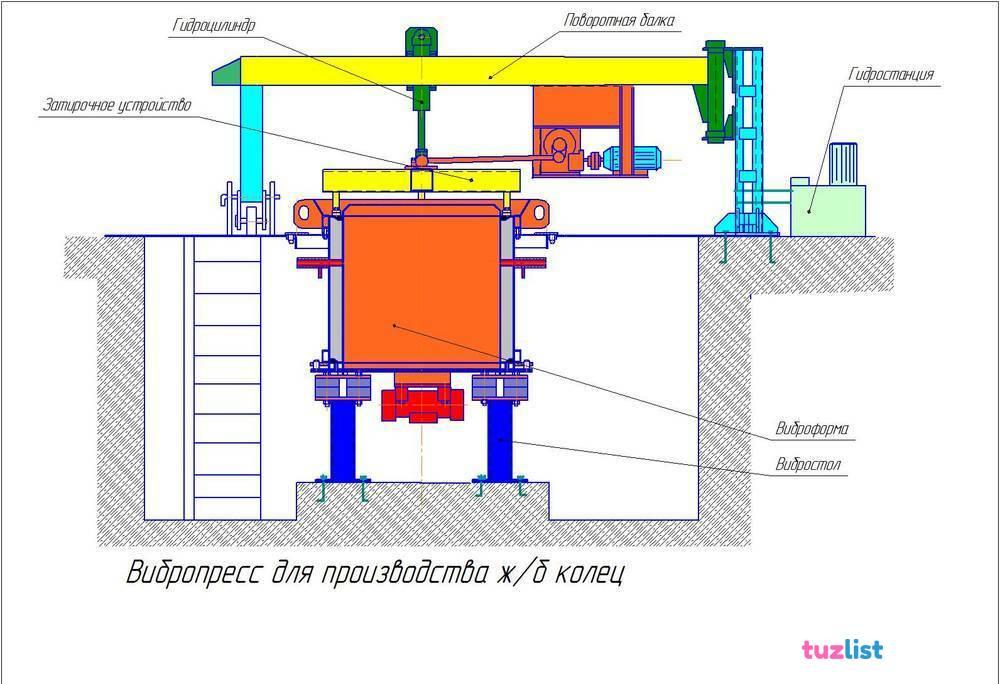

Разрабатываем чертеж вибростола

[adsense5]

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подбираем двигатель для вибростола

[adsense6]

В качестве источника колебаний можно использовать различные двигатели:

• бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
• вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

1. Разметьте металл согласно чертежу, и прирежьте заготовки.
2. Сварите из стального профиля основу площадки с заданными размерами.
3. Приварите подпятники для крепления рамы к опорным стойкам.
4. Соедините ноги рамы с прямоугольной основой.
5. Установите ребра жесткости и элементы верхнего пояса.
6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
7. Окончательно проварите сваркой все участки соединения.
8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
11. Приварите к нижней плоскости столешницы подстаканники для пружин.
12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
13. Зафиксируйте вибрационный двигатель под столешницей.
14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
16. Подсоедините кабель питания, и запустите устройство.
17. Установите на столешнице груз, имитирующий залитую форму.
18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

Как сделать своими руками вибростол без ошибок

[adsense8]

При выполнении работ обратите внимание на следующие моменты:

• наличие бортика по периметру стола;
• возможность регулировки амплитуды колебаний;
• надежность крепления рамы к полу;
• качество сварных швов;
• горизонтальность при установке столешницы.

Изготовление площадки согласно чертежам позволит избежать ошибок.

[adsense2]

Изготовление вибростола своими руками – требования безопасности

При сборке и устройства соблюдайте меры безопасности:

• используйте защитные очки при сварке и работе с «болгаркой»;
• заземляйте электроинструмент и привод устройства;
• выполняйте сварочные работы в специальной одежде.

Не забывайте, что в помещении, где варят, должен быть огнетушитель.

Заключение

Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций. Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях.

Как вам статья?

схема и чертежи, фото инструкция

В частном секторе оптимизация расходов в процессе ремонта или строительства достигается и за счет того, что максимум технологических операций выполняется хозяином самостоятельно. В некоторых же случаях приходится тратить деньги и арендовать спец/оборудование, так как бытовой инструмент, имеющийся в доме, несколько ограничивает возможности мастера. Разберемся, как сделать своими руками вибростол, что учесть и на что обратить особое внимание.

На сайтах, посвященных вопросу конструирования подобной установки, акцент делается на том, что она применяется для производства плитки (тротуарной). В реальности же сфера использования стола несколько шире. Например, самостоятельное изготовление блоков (кирпичей) из ячеистого бетона, просеивание песка.

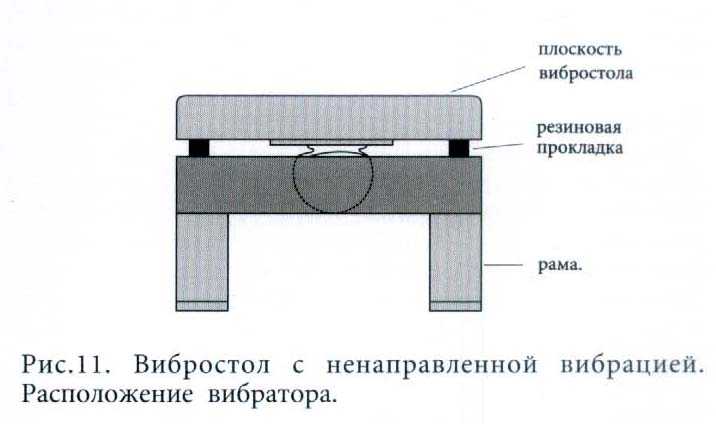

Схема стола

Его предназначение – создание в рабочем режиме вибраций столешницы определенной частоты и амплитуды. Главное – понять состав и принцип функционирования установки. Тогда будет несложно сделать самодельный вибростол – самостоятельно составить его чертеж, определиться с технологией и подобрать необходимые материалы. Да и какая-то особая инструкция не понадобится.

• Станина. Представляет собой рамную конструкцию (каркас), которая является опорной частью стола.
• Столешница. На нее устанавливаются формы с раствором, из которого получают искусственный камень.
• Виброузел. К нему относятся – амортизационная система + эл/двигатель с соответствующей оснасткой.
• Электрооборудование. Конкретное схемное решение зависит от познаний мастера в эл/технике и специфике использования вибростола.

Если предполагается изготовление только лишь тротуарной плитки, причем для себя, в небольших количествах, то с учетом малого веса образцов целесообразно сделать вибростол с двигателем от стиральной машины. Такая установка не займет много места, да и на материалах можно сэкономить.

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.
