Вибростол чертеж: чертеж и советы по изготовлению

особенности, изготовление, схемы, чертежи, инструкции

Содержание:

• 1 Знакомимся с оборудованием – вибрационный стол
• 2 Для чего предназначен вибростол
• 3 Вибростол – особенности конструкции
• 4 Как функционирует самодельный вибростол
• 5 Готовимся сделать вибростол своими руками – материалы и инструменты
• 6 Конструируем самодельный вибростол своими руками – простые решения
  • 6.1 Разрабатываем чертеж вибростола
• 7 Подбираем двигатель для вибростола
• 8 Как сделать своими руками вибростол – чертежи и инструкция
• 9 Как сделать своими руками вибростол без ошибок
• 10 Изготовление вибростола своими руками – требования безопасности
• 11 Заключение

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

• стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
• рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
• вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
• подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
• пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции

• амплитуда колебательного движения;
• частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

• правильно подобрать конструкцию эксцентрика;
• выбрать место крепления вибрационного привода;
• укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

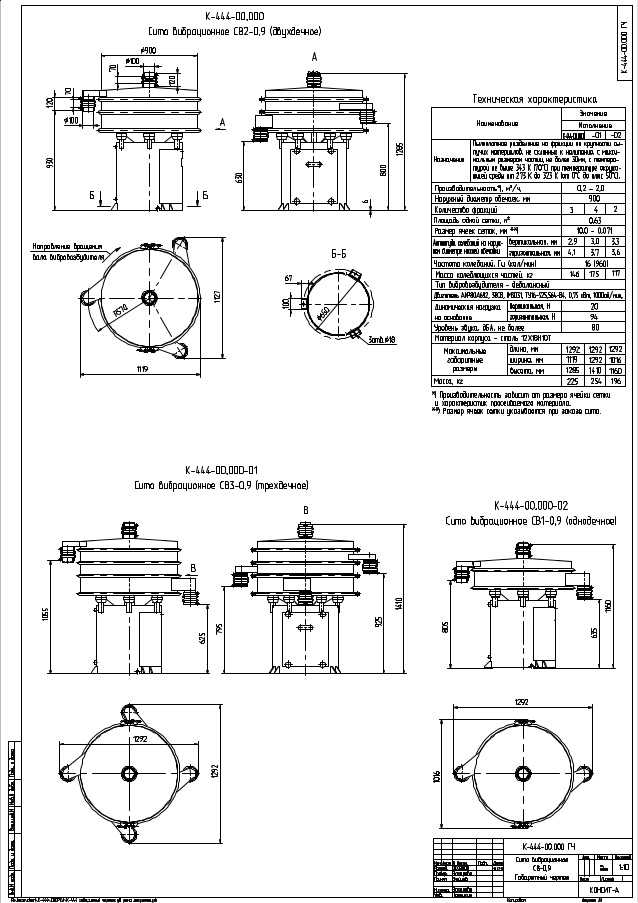

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

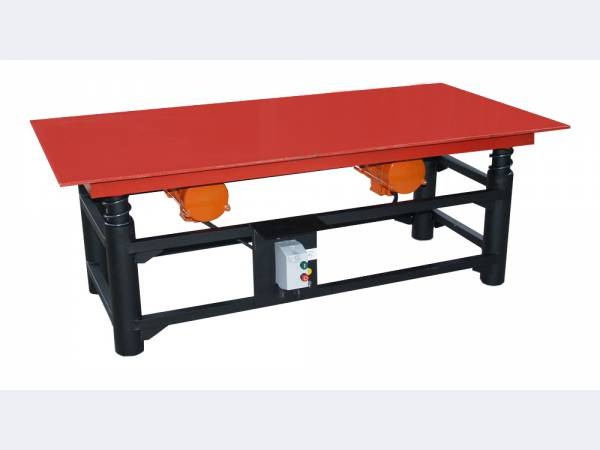

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

• бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
• вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

1. Разметьте металл согласно чертежу, и прирежьте заготовки.
2. Сварите из стального профиля основу площадки с заданными размерами.
3. Приварите подпятники для крепления рамы к опорным стойкам.
4. Соедините ноги рамы с прямоугольной основой.
5. Установите ребра жесткости и элементы верхнего пояса.
6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
7. Окончательно проварите сваркой все участки соединения.
8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
11. Приварите к нижней плоскости столешницы подстаканники для пружин.
12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
13. Зафиксируйте вибрационный двигатель под столешницей.
14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
16. Подсоедините кабель питания, и запустите устройство.
17. Установите на столешнице груз, имитирующий залитую форму.
18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

Как сделать своими руками вибростол без ошибок

При выполнении работ обратите внимание на следующие моменты:

• наличие бортика по периметру стола;
• возможность регулировки амплитуды колебаний;
• надежность крепления рамы к полу;
• качество сварных швов;
• горизонтальность при установке столешницы.

Изготовление площадки согласно чертежам позволит избежать ошибок.

Изготовление вибростола своими руками – требования безопасности

При сборке и устройства соблюдайте меры безопасности:

• используйте защитные очки при сварке и работе с «болгаркой»;
• заземляйте электроинструмент и привод устройства;
• выполняйте сварочные работы в специальной одежде.

Не забывайте, что в помещении, где варят, должен быть огнетушитель.

Заключение

Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций. Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях.

Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

В принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии. При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

вибростол

чертеж вибростола

Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

Чертеж вибростола и просеивателя песка

схема станины вибростола

Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

крепление для вибратора

крепление вибратора на столешнице

основа вибростола

итог работы

ЧИТАТЬ ПО ТЕМЕ:

Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.

Сборка своими руками вибростола по чертежу простой конфигурации

Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:

1. Сначала все закупленные материалы должны быть распилены на необходимые детали.

2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.

3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.

4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).

вибростол

пружины вибростола

5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя. В соответствующих местах на срединных отрезках просверливаются отверстия под крепеж.

6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.

7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.

8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.

9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.

Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию. Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.
