Виброрейка. Виды и устройство. Работа и применение. Как выбрать

Виброрейка – это строительное оборудование, применяемое для трамбовки, укладки и выравнивания бетонных смесей. Данный инструмент позволяет уплотнять бетон, тем самым повышая его эксплуатационные характеристики. Устройство воздействует на поверхность вибрацией, способствуя выходу из материала пузырьков воздуха, а также его эффективному проникновению в различные полости. После прохождения по бетону виброрейкой на его поверхности выступают излишки воды. Поверхность выравнивается, что в дальнейшем облегчает чистовое приглаживание правилом.

Как устроена виброрейка

Рабочей частью устройства является алюминиевая рамка, имеющая форму строительного правила. В центре закрепляется бензиновый или электрический двигатель. Длина самой рейки может составлять от 0,5 до 10 м. Принцип работы оборудования заключается во вращении установленного двигателя двигающего эксцентриковый механизм. В результате создаются вибрационные колебания, которые воздействуют на алюминиевую рамку. Она в свою очередь эффективно приглаживает бетон.

Назначение виброрейки
Устройство позволяет выполнять две функции:
  1. Утрамбовывать.
  2. Выравнивать.

Применение данного оборудования многократно облегчает ручной труд, поскольку выравнивание только ручным механическим инструментом без моторизованного привода требует значительно больше времени. Использование виброрейки более чем актуально при выполнении больших объемов работы. При заливке площадок большим объемом бетона требуется закончить работу до момента схватывания смеси. Использование рейки позволяет компенсировать нехватку рабочих рук, поскольку даже небольшая вибрационная установка обладает высокой производительностью.

Виброрейка является компактным оборудованием, которое позволяет работать в условиях ограниченного пространства. Существуют крупные строительные машины, которые выполняют аналогичную функцию, однако они отличаются большими габаритами, поэтому не способны заезжать на парковые дорожки, небольшие частные дворы и т.

д.

Использование виброрейки также позволяет углубить в бетон выступающий крупный наполнитель, такой как щебень. Это позволяет добиться идеальной гладкости поверхности, если это необходимо. Это особенно важно при создании дорожек и черновой бетонной стяжки применяемой для укладки чистового напольного покрытия, такого как линолеум или ламинат.

Виды виброреек в зависимости от применяемого типа двигателя

На оборудовании применяются бензиновые и электрические моторы. Они отличаются по весу, себестоимости применения, а также различным характеристикам.

Электрическая виброрейка является бюджетным решением, которое может применяться только при доступности электросети. Такое оборудование может использоваться внутри помещений, поскольку в результате его работы не создается угарный газ. Электрические приборы уступают по мощности бензиновым. Они отличаются невысоким уровнем шума, и легкостью конструкции.

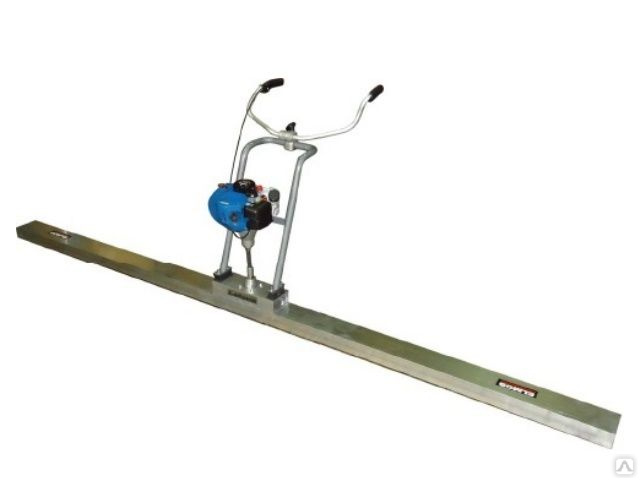

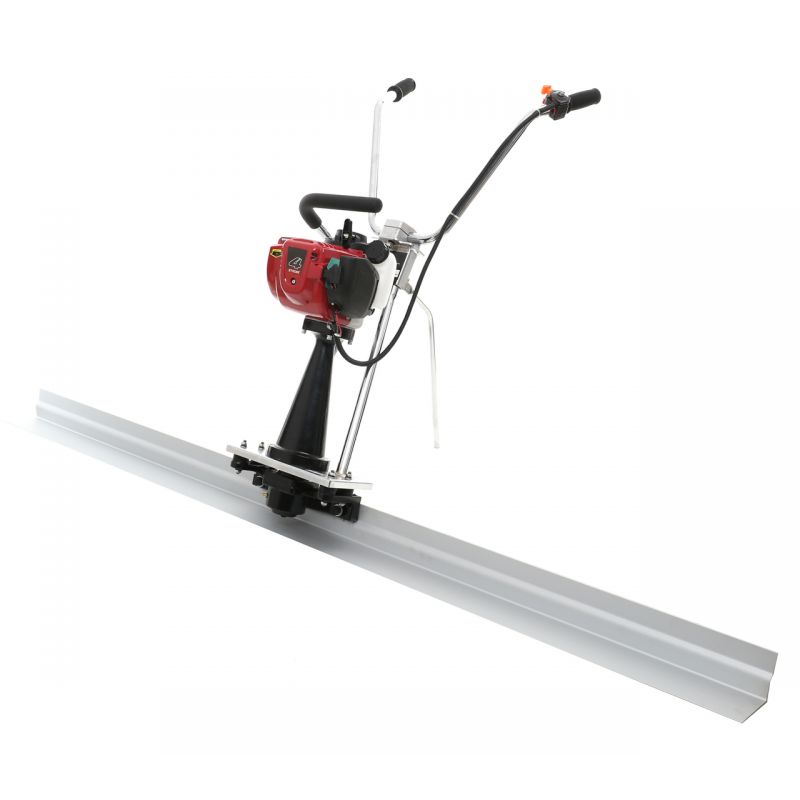

Бензиновые вибрационные рейки обычно оснащаются двухтактным двигателем, который отличается небольшим весом, но все равно является более габаритным и тяжелым, чем электрический силовой агрегат. Такое оборудование может применяться только снаружи помещений, поскольку оно выделяет продукты сгорания. Неоспоримым достоинством таких машин является более высокая производительность и мощность. Кроме этого пользоваться таким инструментом можно абсолютно в любой местности, вдали от электросети.

Типы устройства рейки

Ширина рейки может составлять от 0,5 до 10 м. Естественно, что столь широкое оборудование трудно транспортировать, поэтому рама может компактно складываться.

Существует несколько вариантов исполнения реек:
  • Жесткая.
  • Телескопическая.
  • Секционная.

Жесткие виброрейки не могут складываться, поэтому при их транспортировке создаются определенные сложности. В связи с этим такое оборудования выпускается небольшой длины. Более практичными являются секционные и телескопические виброрейки. Телескопическая рамка вытягиваются как антенна радиоприемников. Секционная рейка состоит из частей, которые собираются на месте при выполнении бетонных работ.

Также виброрейка может быть одинарной или двойной. Одинарная имеет одну лыжу, которая скользит и выравнивает бетон. В таком варианте исполнения изготавливают неширокий инструмент. Более длинные рейки оснащаются двумя рамками, соединенными между собой перекладинами. Это повышает жесткость конструкции и предотвращает ее перегиб

Плавающие и направляющие виброрейки

Также данные агрегаты отличаются и по способу применения. Они бывают плавающие и направляющие. Первые являются самыми легкими и простыми в управлении. Их рамка не превышает по длине более 5 м. Чтобы воспользоваться таким оборудованием достаточно его просто положить на бетонную поверхность. Данный инструмент может применяться на бетоне глубиной не более 180 мм. Направляющие рейки имеют большую ширину и могут воздействовать на бетон на глубину до 300 мм. Для работы такого оборудования необходимы направляющие, по которым и будет двигаться рамка устройства.

Направляющее вибрационное оборудование может применяться без предварительного использования глубины трамбовки. С его помощью возможно разгладить грубые неровности и добиться практически идеальной гладкости. Единственный недостаток заключается в необходимости предварительного выставления направляющих по уровню, если он требуется. Благодаря этому в дальнейшем угол наклона готового бетонного основания будет полностью соответствовать необходимому.

Тонкости применения виброрейки с направляющими

При работе данным оборудованием необходимо предварительно установить направляющие, и только после этого выливать бетон. Во время работы важно следить, чтобы направляющие упоры не были сдвинуты, поскольку угол поверхности будет нарушен. После запуска оборудования необходимо медленно двигается по направляющим, выбрав такую скорость, чтобы добиться эффективного выравнивания поверхности. Желательно работать с помощником, который будет смотреть, чтобы на обрабатываемом участке смесь не проседала ниже уровня, выставленного направляющими. Для этого необходимо следить за появлением зазора между рамкой и поверхностью.

Если он появится, то необходимо с помощью лопаты доложить бетон в данный участок и повести выравнивание повторно.

Критерии выбора виброрейки

Оборудование предлагается в обширном ассортименте, поэтому порой бывает сложно остановится на подходящем инструменте. В первую очередь нужно обращать внимание на ширину рамки, ведь именно она влияет на производительность. Также важным параметром является мощность двигателя.

В техническом паспорте устройства производителем указывается эффективная глубина обработки. Таким образом, виброрейка может подбираться в зависимости от того, для каких типов работ она будет применяться. Если она будет использоваться для черновой стяжки в жилых помещениях, то достаточно самого слабого электрического аппарата. Если же планируется обустраивать плитный фундамент, то потребуется более мощное оборудование с глубокой обработкой бетона. Также стоит обращать внимание на удобство регулировки ширины рейки, ее жесткости, и тип ручек для удержания устройства в руках.

Похожие темы:

назначение, сфера использования и конструкция, виды, требования

Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.

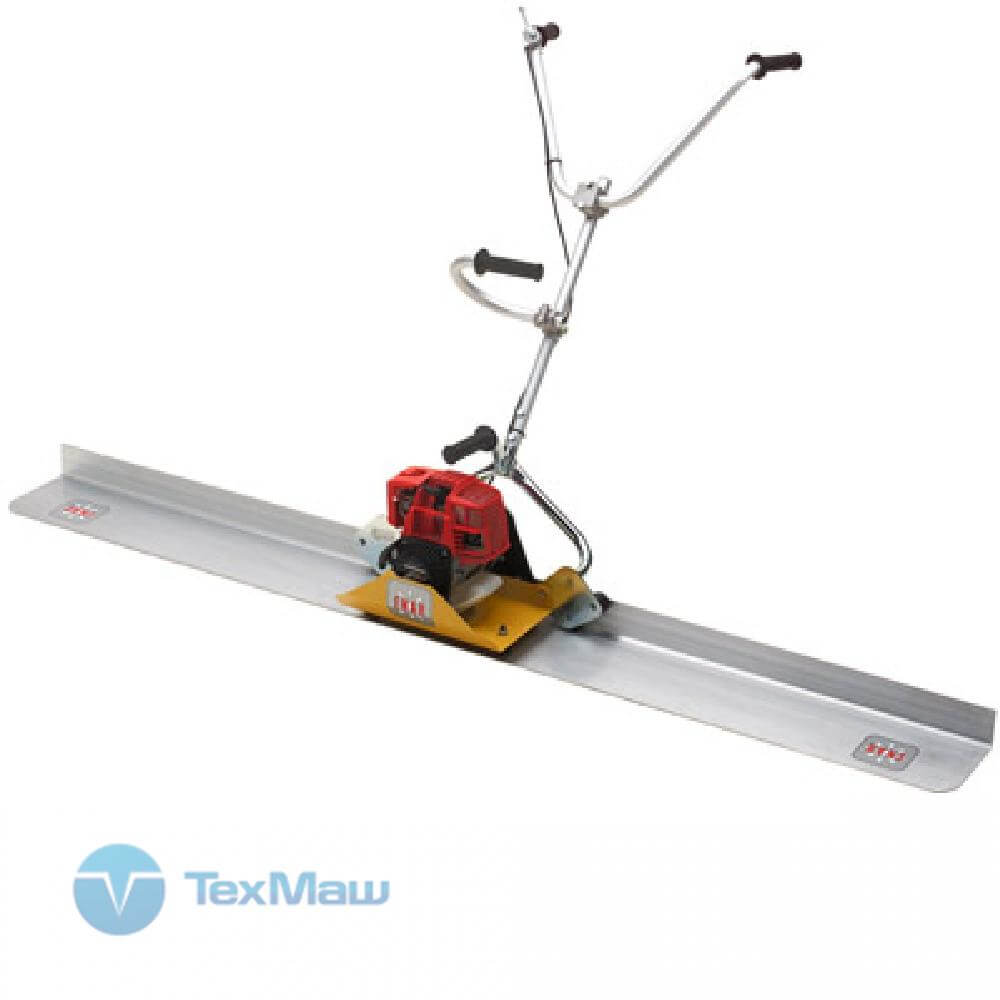

Плавающая электрическая виброрейка

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности.

Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

  • передача низкочастотных колебаний через поверхность бетона вглубь массива;
  • формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

  • профессиональное оборудование, купленное в магазине;
  • виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона

:

  • заливать полы;
  • обустраивать площадки;
  • бетонировать стяжку;
  • обеспечивать горизонтальность дорожных покрытий;
  • строить пешеходные переходы;
  • возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

  • металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
  • малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
  • консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

  • ускоренного вывода влаги из массива после укладки бетона;
  • повышения однородности бетонной смеси;
  • удаления из бетона воздушных включений;
  • повышения прочностных свойств монолита;
  • обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

  • возрастает прочность;

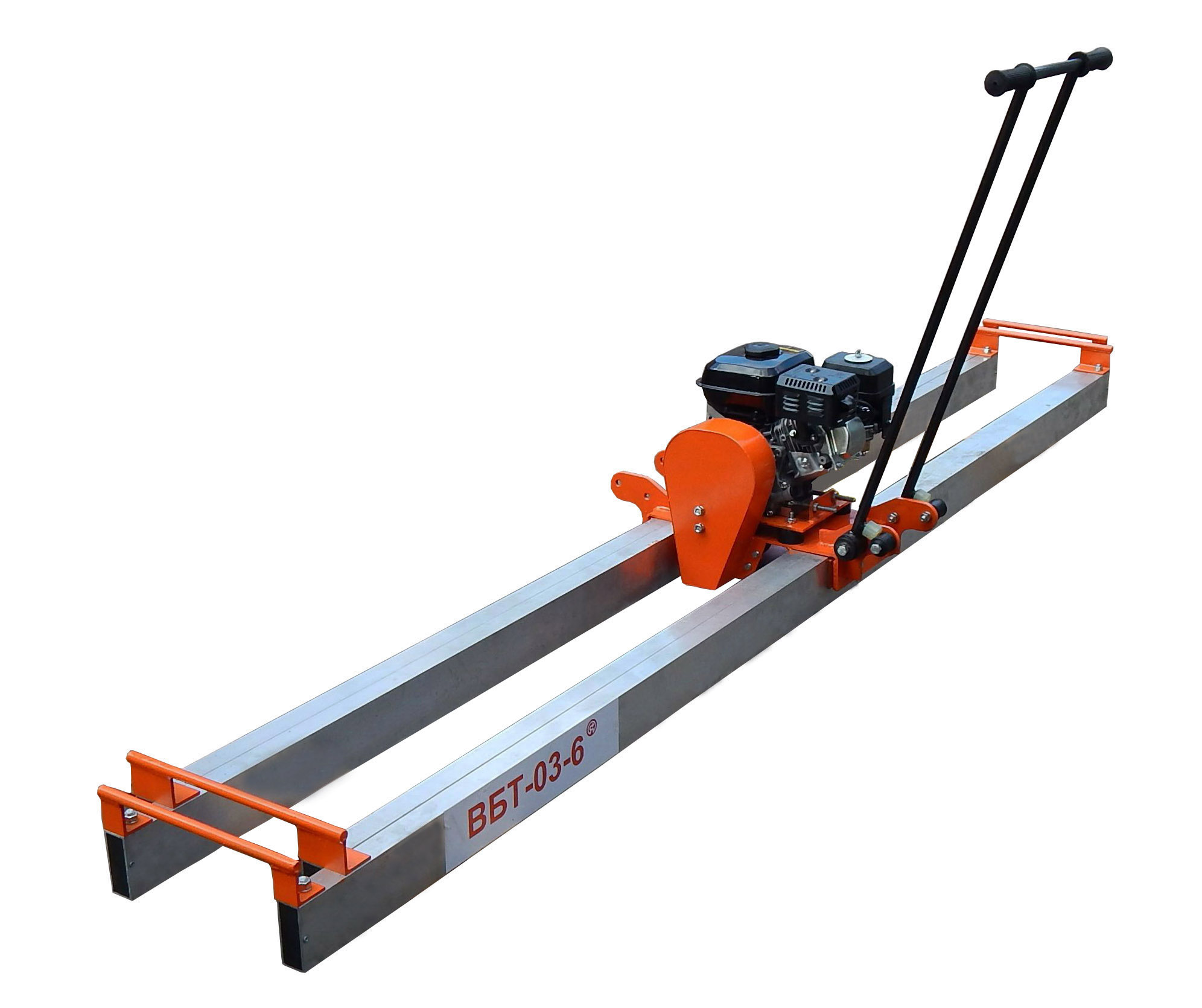

Виброрейка для бетона с направляющими
  • повышается износостойкость;
  • увеличивается продолжительность эксплуатации;
  • растет плотность;
  • улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

  • универсальности;
  • компактности;
  • функциональности;
  • практичности;
  • надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.
Виброрейка для укладки бетона своими руками

Устройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;

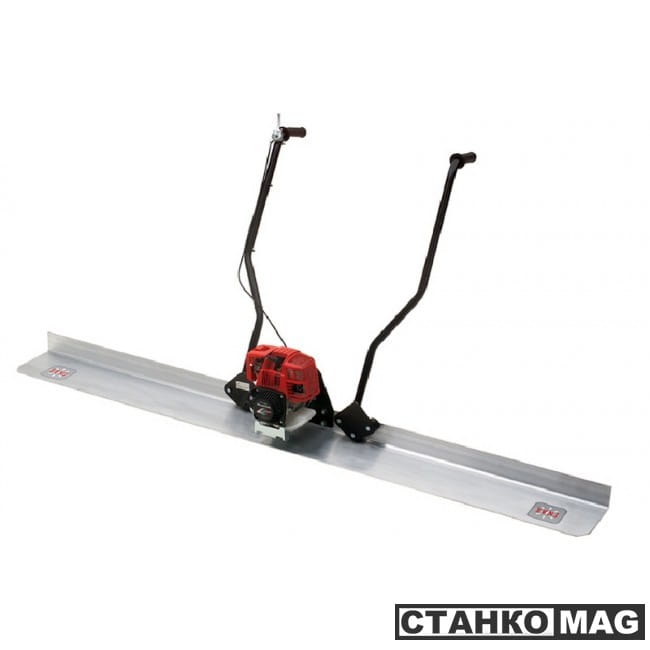

  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.
Применение модульной виброрейки Atlas Copco BT90

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

  • металлический профиль для сборки рамы;
Испытание виброрейки для заливки пола
  • пластины и уголки для изготовления площадки;
  • вибратор с крепежными элементами;
  • заготовки для будущей рукоятки;
  • питающий кабель;
  • электрическую дрель;
  • болгарку;
  • сварочный аппарат.

Изготавливайте по следующему алгоритму:

  1. Подготовьте заготовки.
  2. Сварите металлическую раму.
  3. Приварите к раме рукоятку.
  4. Прикрепите вибрационный двигатель.
  5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

  • длину рабочей части, которая не должна превышать 2–2,5 м;
  • мощность привода, которая соответствует 1,2–1,5 кВт.
Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

  • проверьте целостность кабелей, чтобы избежать поражения электротоком;
  • работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
  • надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

Виброрейка – незаменимое трамбовочное оборудование

1. Что такое виброрейка?
2. Назначение виброреек
3. Технические характеристики
4. Классификация виброреек
5. Особенности использования
6. О производителях
7. Делаем правильный выбор

Что такое виброрейка?

Особый вид строительного оборудования, применяемый для трамбовки, укладки и выравнивания бетонных смесей, называется виброрейка. При помощи данного инструмента работы по уплотнению бетона могут проводиться практически на любой поверхности. Благодаря виброрейкам повышается качество бетонных покрытий и значительно продлевается срок их службы. В процессе использования виброрейки из бетонной смеси удаляется воздух и излишки воды. От этого прочность и износостойкость бетона существенно повышаются.

Составляющими виброрейки являются стальная или алюминиевая рама и вибрационная установка, работающая от бензинового или электрического двигателя. Длина рамы может быть от 0,5 до 10 метров. Принцип работы данного оборудования основан на передаче вращательного момента от двигателя вибратору. Колебания от вибратора поступают на алюминиевую раму и передаются бетону.

Рис. 1 — Виброрейка электрическая

Назначение виброреек

Виброрейка просто незаменима в строительстве. С использованием данного устройства можно выполнять следующие работы:

  • трамбовка и укладка цементных растворов;
  • при выполнении бетонирования различных покрытий виброрейки позволяют выполнять разравнивание поверхности.

Бензиновые виброрейки с успехом применяются на открытых площадях крупных строительных объектов. А электрические устройства благодаря отсутствию вредных выбросов просто незаменимы внутри помещений.

Данный вид строительного вибрационного оборудования отличается возможностью использования в стеснённых малодоступных местах, где применение крупногабаритной техники или других вибрационных устройств невозможно.

Технические характеристики

При выборе виброрейки вам стоит руководствоваться следующими техническими характеристиками, позволяющими выбрать модель с требующимися качествами:
1. Разновидность двигателя: агрегат на электродвигателе или бензиновая виброрейка.
2. Мощность привода: показатель может измеряться либо в л.с., либо в кВт;
3. Размещение привода по отношению к раме агрегата: может располагаться высоко от рамы, а может крепиться прямо к ней.
4. Устройство для управления агрегатом: могут быть различные модификации, в виде руля от велосипеда или черенка.
5. Размер рамы: в зависимости от типа виброрейки и её назначения длина рамы может варьироваться в пределах от 0,5 до 10 метров.
6. Материал рамы: алюминиевая (более лёгкая и более дорогая) или стальная рама.

Классификация виброреек

Как вы уже поняли, по типу двигателя все виброрейки подразделяются на:

  • бензиновые;
  • электрические.

Электрическими виброрейками проще управлять, они питаются от обычной электрической сети и могут использоваться в закрытых помещениях. Бензиновые виброрейки более мощные, но производят вредные выбросы, поэтому подходят только для использования на открытом пространстве.

В зависимости от конструктивных особенностей все виброрейки делятся на:

  • агрегаты с двойной жёсткой рамой;
  • телескопические виброрейки (агрегаты с двойной раздвижной рамой)
  • секционные виброрейки.

Помимо этого, выделяют три группы этого вибрационного оборудования, представленные в таблице.

Группы вибрационного оборудования
Группа виброреекОсобенности конструкцииОбласть применения
Двойная виброрейкаКонструкция может раздвигаться, что позволяет быстро и качественно выравнивать поверхностьДля устранения неровностей поверхности при бетонировании площадок и дорог
Агрегаты для затиркиУстройство позволяет выполнять финишный этап работыПрименяется для придания законченного и привлекательного вида бетонным поверхностям
Виброрейка для отделкиДанные агрегат может перемещаться в двух направленияхПрименяется для выполнения различных отделочных работ

Также выделяют плавающие модели виброреек и агрегаты, перемещающиеся на направляющих. Первые модели довольно легки и просты в управлении. Они могут использоваться для уплотнения бетона глубиной не больше 180 мм. Длина их рамы не превышает 5 м. Модели на направляющих более производительны. Длина их рамы может быть больше 6 метров. Глубина воздействия данных моделей достигает 300 мм.

Рис. 2 — Виброрейка с двойной рамой

Особенности использования

Чтобы понять, как пользоваться виброрейкой, рассмотрим последовательность её использования на примере модели с направляющими.

1. Прежде чем приступать к работе, необходимо установить направляющие, ведь именно на них в дальнейшем будет монтироваться агрегат. Установка направляющих производится на нулевой отметке.

2. В процессе использования виброрейки необходимо постоянно следить за положением направляющих. Важно, чтобы они не были сбиты.

3. Выбираем виброрейку с мощностью мотора соответствующей толщине трамбуемой поверхности.

4. Затем бетонную смесь выливаем на подготовленное основание таким образом, чтобы верхняя граница уровня смеси несколько превышала отметку расположения виброрейки.

5. Запускаем виброрейку. После того как на определённом участке работы смесь уже разровнена, передвигаем виброрейку по направляющим на следующий участок.

6. Важно следить в процессе работы, чтобы утрамбованная смесь не оседала ниже рабочей отметки виброрейки. В случае когда такое произошло, необходимо добавить бетонную смесь при помощи лопаты до уровня виброрейки.

На предложенном нами видео вы можете увидеть плавающую виброрейку в использовании: http://www.youtube.com/watch?v=l5PRGKoXICY

О производителях

Среди отечественных изготовителей виброреек стоит упомянуть :

1. ОАО «Ярославский завод „Красный маяк“» (Россия)
2. ГК «Афалина» (Россия)
3. Компания VPK (Россия)
4. ПОП «Вибромаш» (Россия)
5. ООО Строймаш (Россия)

Зарубежные производители виброплит:

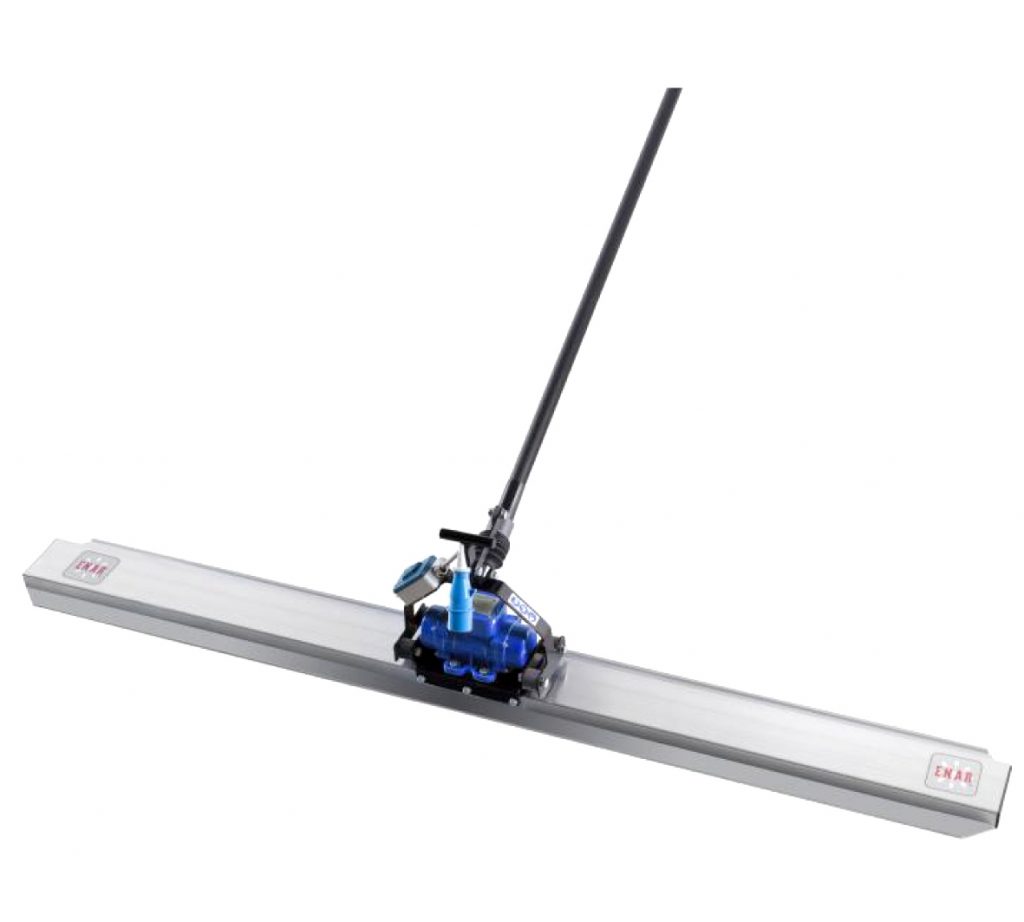

1. Компания Enar (Испания)
2. Компания Paclite (Франция)
3. Компания Hervisa (Испания)
4. Компания Batmatic /Италия/
5. Компания Wacker (Германия)

Делаем правильный выбор

Для того чтобы эффективность работ производимых виброрейкой соответствовала требуемой, необходимо выполнять выбор данного агрегата согласно следующим характеристикам:

1. По массе рабочей балки – от этого показателя зависит глубина уплотнения бетона. Чем больше плотность бетона, тем больший вес рабочей балки потребуется.

2. По амплитуде вибраций рабочей рамы – оптимальная амплитуда вибраций рамы подбирается с учётом высоты подъёма рейки и частоты колебаний.

3. По скорости работы агрегата – более качественных результатов работы можно достигнуть при медленном перемещении виброрейки в сочетании с более частыми колебаниями.

Что же касается выбора цены агрегата, то всё зависит прежде всего от производителя. Естественно, что более дорогими будут профессиональные устройства, регулярно использующиеся на больших строительных объектах. Виброрейка небольших размеров, использующаяся для выполнения периодических работ, будет стоить дешевле.

120 фото особенностей выбора и эксплуатации инструмента

Специалисты, которые занимаются укладкой бетона, регулярно применяют очень полезное устройство – виброрейку. Это профессиональный инструмент, который существенно повышает качество стяжки. В результате сооружаемые конструкции будут надежными и долговечными.

Краткое содержимое статьи:

Описание и принцип действия

Виброрейка для укладки бетона относится к специфическим видам оборудования, которые применяются в строительстве на профессиональном уровне. С ее помощью осуществляются укладка, утрамбовка и выравнивание бетона. Причем такие работы по уплотнению могут вестись практически на любой поверхности.

Конструктивно данный агрегат представляет собой раму из металла, на которой закрепляются вибрирующий механизм. В процессе работы раму необходимо установить на уплотняемую поверхность. После запуска устройства от двигателя на вибратор поступает вращательный момент.

Возникающие колебания передаются на стальную или алюминиевую раму, а затем и на поверхность бетона. После уплотнения участка, обрабатываемого механизмом, при помощи рукоятки виброрейку постепенно перемещают на новый участок.


В результате вибрирующих движений излишки воды и воздуха из бетона удаляются. За счет этого уровень износостойкости конструкции и ее долговечность существенно повышаются.

Разновидности оборудования

Существует множество видов данного уплотнительного типа агрегатов. Особое значение имеет вид двигателя, который установлен. Электрические виброрейки требуют подключения к электросети, поскольку их работа связана с потреблением электрической энергии. Это достаточно простые модели, легкие в управлении, преимуществом которых является безопасность при работе в закрытых помещениях.

Виброрейка бензиновая отличается более мощным и производительным двигателем. С ее помощью можно проводить уплотнительные работы в более высоком темпе и в больших объемах.

Однако такие модели характеризуются выбросами вредных выхлопов. Поэтому их рекомендуется использовать только при работах на открытом воздухе.

Существуют модели с жесткой двойной рамой и раздвижной конструкцией. Если вы решили воспользоваться более универсальной раздвижной виброрейкой, то у вас будет возможность выбрать телескопическую или секционную разновидность.

Двойные устройства могут перемещаться по направляющим. Они легко раздвигаются, вследствие чего выравнивание производится очень быстро и качественно. Их применения связано с устранением неровностей на различных бетонируемых поверхностях.

Виброрейка может эффективно использоваться и при проведении затирочных работ. Выполняется финишная обработка поверхности, ей придается внешне привлекательный вид в соответствии с концепцией дизайна.


Плавающая виброрейка перемещается за счет действия оператора по выбранным направлениям. Она также эффективна в отделочных работах. Плавающая конструкция обеспечивает легкость в управлении, а уровень углубления в бетон может быть в пределах 180 мм при длине рамы не более 5 м.

Модели с направляющими обеспечивают более высокую производительность, поскольку длина их рамы не ограничивается 6 м. При этом глубина проникновения в бетон может достигать 300 мм.

Особенности выбора и эксплуатации

Виброрейка для стяжки демонстрирует эффективность в различных условиях, в том числе при стяжке пола с использованием полусухих смесей. Преимуществом инструмента является возможность уплотнения раствора на глубине до 300 мм с избавлением от швов, возникших при монтаже коммуникаций.

Устройство дополняется системой направляющих, на которых производится крепление агрегата. Делают это на уровне нулевой отметки.

Важно помнить то, что вибропривод в разных моделях может иметь различные способы крепления – на раме или под ней на площадке. В процессе работы направляющие не должны сбиваться.

Мощность двигателя агрегата должна соответствовать толщине слоя и глубине обработки. При этом заливка бетона производится несколько выше уровня нахождения отметки виброрейки.

После этого запускается агрегат, который постепенно перемещают по площади. В процессе работы виброрейкой важно учитывать габариты рамы. Они могут быть в пределах 0,5-10 м.

Ручки управления могут отличаться по конфигурации – рулевые и черенковые. От выбранного типа будет зависеть комфорт оператора. Большую эффективность демонстрируют универсальные модели с возможностью регулирования частоты вибрации.


Многие эксперты рекомендуют такие правила, которые нужно соблюдать при выборе оборудования для уплотнения бетона:

  • чем более мощным является слой бетона и глубина обработки, тем тяжелее должен быть агрегат;
  • амплитуда вибрации находится в зависимости от высоты поднятия рейки и доступной частоты колебательных движений;
  • для обеспечения качественного уплотнения следует медленно перемещать виброрейку в режиме колебаний максимального уровня;
  • алюминиевая рама будет более легкой по весу, но и стоит дороже;
  • при помощи длиной рамы целесообразно вести уплотнительные работы на обширных участках незамысловатой формы, а для обработки сложных участков следует подготовить небольшую компактную раму.

Популярные производители

На фото виброрейки можно увидеть разнообразные модели и модификации оборудования, обладающие определенными особенностями и преимуществами.

Среди зарубежных марок популярностью пользуется продукции Enar, Hervisa, Wacker, Batmatic, Paclite.

Российские производители также реализуют качественное оборудование для уплотнения бетона. Известны модели Афалина и Красный Маяк. В строительстве используется оборудование от производителей «Вибромаш» и «Строймаш».

Виброрейку можно изготовить самостоятельно при наличии соответствующих навыков. Однако профессионалы предпочитают качественное оборудование известных производителей, которое поможет повысить уровень строительных работ.

Фото виброрейки

Также рекомендуем посетить:

Что такое виброрейка? На чём основывается принцип работы

Все, кто занимаются строительством, прекрасно знают, что такое виброрейки и как их использовать, но для тех, кто еще не знает, мы сейчас все подробно объясним. Итак, виброрейка – это строительное оборудование, которое используют при работе с бетонной смесью. С ее помощью такую смесь можно легко выровнять и утрамбовать. Большим преимуществом использования виброрейки считается то, то работать с бетоном теперь можно на разнообразнейших поверхностях и, конечно, также значительно повышается качество проделанной работы и срок эксплуатации покрытия. Секретом такого успеха является то, что при работе виброрейки из смеси извлекается лишний воздух и вода, что и увеличивается прочность и стойкость изделия.

Новостройки возле Киева построены с применением самого современных стройматериалов и соответствующего оборудования, в том числе и и виброрейки. Так что, если вы решили найти жильё подальше от городской суеты, то лучшим вариантом будет приобретение квартир от застройщика в современных новостройках под Киевом. Это быстро, удобно, и самое главное, экономно.

А теперь поговорим немного про устройство такого чудо — оборудования. Виброрейка состоит из рамы (стальной или алюминиевой), а также непосредственно вибрационной части. Работать она может как с помощью бензина, так и от электричества. Размер рамы также может колебаться от 50 см и до 10 м. Как работает эта машина? Нет ничего сложного. Просто при работе двигателя создается вращательный момент, который и переходит непосредственно к вибратору, а от него такие колебания уже через раму переходят к бетону. Во многих современных инструментах, таких как электрическая виброплита, тоже использован этот принцип. Все очень просто, поэтому и гениально.

Зачем же нужны виброрейки? Очень даже нужны, даже можно сказать, что незаменимы при строительстве. С их помощью можно легко и качественно уложить, а затем и утрамбовать цементный раствор, в том случае, если появились какие-либо неровности, их тоже можно выровнять.

Если устроительство происходит на большой открытой площадке, то лучше использовать вирорейки на бензиновом двигателе, а если ремонт в закрытом помещении (дом, дача, склад), то тут лучше выбрать электрические виброрейки, так как они не будут загрязнять воздух продуктами сгорания и не повредят здоровью работников.

Еще одним преимуществом использования виброреек считается возможность их эксплуатации в малодоступных местах. Это очень удобно, когда работу выполнить необходимо, а большие устройства не подходят исключительно из-за своих размеров.

Если вы решили, что вам нужна виброрейка или вибрационный каток, то при ее покупке обратите внимание на тип двигателя (электрический или бензиновый), его мощность, расположение привода на устройстве (может находится возле рамы, а может высоко от нее), размер рамы и материал, из которого она изготовлена. Управление виброрейкой может быть тоже разным, как в виде руля, так и в виде велосипеда или черенка.


Ключевые слова: Что такое виброрейка,Новостройки возле Киева,принцип работы,электрическая виброплита,вибрационный каток,мощность,бензиновый,элекстрический

Что такое вибрационный грохот?

Вибрационный грохот — это большой механический инструмент, используемый для разделения твердых тел, жидкостей и порошков. Такие разнообразные отрасли, как горнодобывающая промышленность, химические компании и строительные фирмы, используют эти инструменты для сортировки и очистки предметов. Используя экраны гравитации, движения и сетки, эти инструменты выполняют работу нескольких человек за небольшую часть времени.

Worker

Вибрационный грохот-сепаратор размером примерно с металлический мусорный контейнер.Во многих случаях он изготавливается из твердого металла, такого как сталь, и имеет две открытые стороны, поэтому пользователи могут визуально следить за движением экрана. Большинство вибрационных грохотов имеют четыре или более уровней грохотов, установленных друг на друга. Экраны изготовлены из проволочной сетки и бывают разных размеров, чтобы соответствовать различным требованиям.

Вибрационный грохот работает за счет размещения разделяемых предметов, например, шариков разного размера, на верхнем слое сита. Вся машина вибрирует мягкими круговыми движениями, пропуская материал через сита и отделяя любые загрязнения. Таким образом, шарики разных размеров будут медленно продвигаться вниз по многим слоям экранов, обычно имея самые большие отверстия в верхнем слое и становясь меньше по мере того, как шарики устремляются вниз. В результате получается коллекция шариков, отсортированных по размеру, и вся грязь и лишний материал стряхиваются. Амплитуду вибрации можно регулировать, чтобы она была нежной для деликатных материалов и более высокой для более жестких.

Горнодобывающая промышленность — один из крупнейших пользователей технологии вибросита. При извлечении руды и минералов из земли образуется много примесей, поэтому эти организации загружают товары в сито до тех пор, пока грязь и неценные породы не будут вытряхиваться из таких материалов, как уголь, железо и руда. Экраны также используются в производстве, особенно когда металлические предметы, такие как ионизированные болты и винты, которые необходимо погрузить в ванну, необходимо сушить. Здесь полные емкости с жидкостью и металлом можно вылить через сито и разделить с помощью вибрации, чтобы обеспечить полное высыхание. Разрозненные отрасли, такие как археология, металлургия и строительство, также используют технологию вибросита для выполнения своей работы.

Типы виброгрохотов — Блог

Поиск

  • КОРПОРАТИВНЫЙ Насчет нас Почему Мека? Производственное оборудование Отдел кадров Ссылки
  • БЕТОННЫЕ ЗАВОДЫ Готовые бетонные смеси Мобильные бетонные заводы Компактные бетонные заводы Стационарные бетонные заводы Бетонные заводы сухого действия Бетономешалки Одновальные бетоносмесители Двухвальные бетоносмесители Планетарные бетоносмесители Мобильные смесители с двумя валами Специальные решения Заводы по производству сборных железобетонных изделий Бетонные заводы RCC Компоненты бетонных заводов Силосы для цемента и порошка Система автоматизации Системы дозирования волокна Системы переработки бетона Компоненты и опции Мобильный конвейер подачи заполнителя Запчасти
  • ДРОБИЛЬНЫЕ И РАЗБОРНЫЕ УСТАНОВКИ Кормушки Кормушка гризли Лотковые питатели со скальпером Grizzly Scalper Лотковые питатели Фартук Питателя Воблерные кормушки Дробилки Щековые дробилки Роторные дробилки первичного действия Вторичные роторные дробилки Дробилки третичного действия Ударные дробилки с вертикальным валом Конусные дробилки Молотковая дробилка Экраны Наклонный грохот

Линейный вибрационный грохот | Просеивающие машины | Henan Pingyuan Mining Machinery Co. , ООО

Введение
Линейный вибрационный грохот спроектирован с приводом от двигателя с двойной вибрацией, два синхронных двигателя расположены в обратном порядке, так что возбудитель генерирует обратную силу возбуждения, возбуждающая сила, создаваемая эксцентриковым блоком, компенсирует друг друга в параллельном направлении оси двигателя и складывается вместе с перпендикулярное направление оси двигателя, поэтому его траектория является линейной. Линейный вибрационный грохот подходит для частиц размером от 0.074-5 мм, максимальный размер не должен превышать 10 мм.

Принцип работы и применение

Линейный вибрационный грохот широко используется в горнодобывающей промышленности, угля, огнеупоров, металлургии, строительных материалов и других industries.It обычно используется для скрининга и сортировки материалов в больших, средних и мелких частиц.

Достоинства и Перья

1. меньшее потребление энергии, низкий уровень шума, более длительный срок службы
2. Балка и экранная коробка соединены высокопрочным блотом без сварки
3.Высокая эффективность просеивания, простая и стабильная конструкция, удобство обслуживания
4. подходит для грубого грохочения с высокой производительностью
5. большое расстояние перемещения материалов на поверхности экрана, высокая эффективность просеивания




Условия выбора
♦ Обрабатываемый материал: _____ ♦ Макс. размер гранул подаваемого материала: _____ мм
♦ Грузоподъемность (шт.Значит всего ♦ Номер слоя: ______
Подача материала от входа): _____ т / ч ♦ Размер сетки каждого слоя: _____ мм
♦ Насыпная плотность: _____ т / м3 ♦ Процент распределения частиц: ____________
♦ Температура материала: _____ ℃; (пожалуйста, проверьте следующий пример, чтобы помочь вам
♦ влажность: ____% это понимаю. Предположим, что номер слоя 2
♦ Материал является коррозионным или нет: ____ (Пс. Да или Нет) и размер апертуры каждого слоя 10 мм и 5 мм,
♦ Материал липкий или нет: ____ (Пс. Да или Нет), то вы получите 3 вида товаров: X, Y и Z.
♦ Рабочая среда в помещении или на улице: _____ X≥10 мм; 5 мм≤ Y <10 мм; Z <5 мм.
♦ Температура рабочей среды: ______ ℃ Мы хотим подтвердить следующую информацию:
♦ Upstream equipment (Пс. Значит какая 1) Процент X во всем материале: _____%;
оборудование используется для подачи материала): _____ 2) Процент Y во всем материале: _____%;
♦ Последующее оборудование (Пс.Значит что за 3) Процент Z во всем материале: _____%;)
оборудование используется для выгрузки материала): _____ ♦ Рабочий источник питания: _____V ______HZ

Вибрационный грохот для горнодобывающей промышленности

Если вы здесь новичок, вы можете подписаться на мой RSS-канал. Спасибо за визит!

GN производит вибрационные грохоты для горнодобывающей промышленности, а также проектирует комплексное оборудование для отделения шлама в горнодобывающей промышленности, такое как десандеры, илоотделители, декантерные центрифуги.Мы экспортировали вибрационные грохоты и комплектные системы отделения шлама в горнодобывающей промышленности в Турцию и многие другие страны по всему миру.

Вибрационный грохот — это своего рода просеивающее оборудование международного уровня, разработанное нашей компанией на основе преимуществ традиционных грохотов и использования передовых зарубежных технологий.

Вибрационный грохот

Он широко используется для сортировки и сортировки материалов в следующих областях: полезные ископаемые, карьер, строительные материалы, водное хозяйство и гидроэнергетика, транспорт, химическая промышленность, плавка и так далее.

Характеристики виброгрохота:

1. Вибрационный грохот использует эксцентриковый блок для создания сильной возбуждающей силы.
2. Поперечная балка и основная часть экрана соединены высокопрочными болтами. Таким образом, они отличаются простой конструкцией и легким обслуживанием. Вибрационный грохот
3.GN оснащен шинной муфтой с возможностью гибкого соединения и стабильной работы. Вибрационный грохот
4.GN имеет структуру с малой амплитудой, высокой частотой и большим наклоном, что обеспечивает высокую эффективность, большую грузоподъемность, длительный срок службы, низкое потребление и низкий уровень шума.

Вибрационный грохот Применений:

Круглый вибрационный грохот применяется для классификации каменной массы на линии производства песчаника; Круглый вибрационный грохот широко используется для классификации продукции в таких отраслях, как горнодобывающая промышленность, производство строительных материалов, транспорт, энергоресурсы, химическая промышленность и др. Это идеальное оборудование в группе дробильно-сортировочного оборудования.

Принцип работы грохота :

Круглый вибрационный грохот представляет собой одноосный инерционный вибрационный грохот с круговым движением, работа круглого вибрационного грохота зависит от инерционного двигателя и силы инерции, создаваемой эксцентриковой пластиной, из-за вибрации грохота материалы выбрасываются, так что материалы определенного размера проходят через сетку экрана, и цель скрининга реализуется. Поскольку магнитный возбудитель установлен в центре тяжести экранной коробки, две длинные эллиптические оси образуют форму, подобную китайским иероглифам, а верхняя часть длинной эллиптической оси на впускном конце находится в том же направлении, что и выпускной, что способствует распространению материалов, которые находятся в окне экрана. Однако верхняя часть длинной эллиптической оси на выпускном конце противоположна направлению выпускного отверстия, что может снизить скорость движения материалов и помочь трудно просеиваемым материалам проходить через сетку сита.Более того, полезная площадь экрана увеличивается за счет эллиптической поверхности экрана; в результате повышается производительность обработки.

Чтобы узнать больше: Система отделения шлама для гидроочистки в Турции.
Свяжитесь с GN Solids Control, чтобы получить желаемые вибрационные грохоты по лучшей цене, быстрой доставке и 1 год гарантии.

написано GN solids Control

ВИБРАЦИОННЫЙ ЭКРАН. Введение Вибрационный грохот с высокой повторяемостью является критически важным элементом грохота, используемого для оценки и просеивания сырых материалов.

Презентация на тему: «ВИБРАЦИОННЫЙ ЭКРАН. Введение Вибрационный грохот с высокой повторяемостью является важным элементом просеивающего оборудования, используемого для оценки и просеивания сырых материалов» — стенограмма презентации:

1 ВИБРАЦИОННЫЙ ЭКРАН

2 Введение Вибрационный грохот с высокой повторяемостью является важным элементом просеивающего оборудования, используемого для оценки и просеивания сырых материалов различного размера.Вибрационные грохоты с высокой повторяемостью, которые чаще всего используются в промышленности по переработке полезных ископаемых, эффективно изолируют прочные и раздавленные металлы. Этот вид вибрационного грохота состоит из вибровозбудителя, края грохота, оптовика минеральной суспензии, пружин подвески, поперечного сечения и стойки. С помощью своего электромагнитного вибратора экран производит сильную вибрацию, которая напрямую связана с экраном.

3 Электромагнитный вибратор устанавливается наверху экрана и соединяется с поверхностью экрана.Экран с высокой частотой повторения оказался широко используемым средством просеивания, поскольку он позволяет выполнять чрезвычайно эффективные разрезы и тонкие перегородки. Кроме того, он обеспечивает чрезвычайно точный контроль размера. Этот экран получает низкую адекватность и высокую повторяемость вибрации для приготовления порошка в угольной, энергетической, девелоперской, синтетической и металлургической промышленности. С другой стороны, часто повторяющиеся вибрационные грохоты наиболее подходят для просеивания и анализа мелкодисперсного порошка в промышленности по обогащению полезных ископаемых.

4 Принцип работы Наименее сложный рабочий стандарт вибросита можно уточнить, используя однодековый грохот и поместив его на наклонный край. Лезвие крепится на пружинах. Вибрация создается неровным маховиком. Когда это колесо поворачивается, создается крайне непредсказуемое движение. Вы найдете эти базовые экраны на небольших предприятиях и в каменоломнях, где оценка не так проста.

5 Поскольку выполнения такого рода экрана недостаточно для удовлетворения потребностей большинства операций по добыче полезных ископаемых, были созданы две разновидности этого экрана. В большинстве случаев типы экранов, с которыми вы будете работать, будут либо горизонтальным экраном, либо наклонным вибрирующим экраном. Названия этих экранов не отражают точку, на которой они находятся, они отражают направление движения, вызывающего вибрацию.

6

7 Применение Вибрационный грохот — это материал, который используется для изоляции различных типов материалов, например твердых тел и жидкостей. В настоящее время характерные механические машины используют механизмы и искусственные экраны для направления различных типов сегментов.Вибрационный грохот эффективен, экономит много времени и может выполнять работу, на которую обычно уходят несколько человек. Вибрационный грохот обычно используется для измельчения материалов, а также для их раздавливания, прежде чем они будут изолированы и разделены на сырые предметы.

8 Что касается изготовления лепешек, то для отделения муки от любых загрязняющих веществ или других удаленных материалов, которые обнаруживаются в сырых продуктах, используется ситечко и вибросито.Проволока дополнительно накладывается друг на друга, чтобы дополнительно избавиться от любых лишних материалов из необработанного предмета. Они используются для сортировки и выделения мелких материалов, например, муки, кормов для домашних животных, орехов, сладкого и другого мелкого порошка. В настоящее время организации по питанию используют экран для самых разных целей.

10 Применение Высокочастотные экраны стали более стандартизованными и широко применяемыми в процессах классификации материалов.Общие промышленные применения включают — обезвоживание материалов — переработку порошка в угле — металлургию — руды и минералы — гранулирование древесины — фракционированное вторичное асфальтовое покрытие — пищевая, фармацевтическая и химическая промышленность.

12 Преимущества Высокочастотные вибрационные грохоты обеспечивают высокую эффективность разделения и отличаются от своих аналогов тем, что снимают поверхностное натяжение между частицами.Высокий уровень RPM способствует увеличению расслоения материала, поэтому они разделяются с гораздо большей скоростью. Альтернативой высокочастотным вибрирующим грохотам является роторный грохот. В роторном грохоте используется грохот, который вращается по кругу, и более мелкие частицы просеиваются через отверстия.

Производитель вибросита — Поставщик, Экспортер в Индии

Avishkar — ведущая компания, обеспечивающая оптимальное качество сортировочного оборудования. Это обширная область оборудования для досмотра, которое используется во многих отраслях промышленности.Мы предлагаем такое оборудование для разделения, измельчения, дробления, сушки, хранения и многих других функций. Мы предлагаем просеивающее оборудование и фрезерные станки по выгодной цене. Наш продукт включает в себя поставщик круглого вибрационного грохота в Индии, , многодековый грохот, прямоугольный многодековый грохот , вращающийся грохот , производителя интенсивных смесителей, производителя столовых питателей, производителя огнеупорных блоков, производителя литейных блоков, производителя грануляторов, Установки для переработки марганцевой мелочи, гранулирование рисовой шелухи, зола, производитель грануляторов, керамические агрегаты, Вибросито Производитель , динамический сепаратор и грохочение по индивидуальному заказу.

Мы также предлагаем прочные серии фрезерных станков, таких как шаровая мельница периодического действия, шаровая мельница, шаровая мельница непрерывного действия, мельница-дезинтегратор и многие другие. Мы считаем, что качество говорит само за себя о наших продуктах. Качество должно быть отдано нашей эффективной команде профессионалов. Такое правильное выполнение технологии — это тоже наш скрытый критерий качества. Чтобы предоставить идеально подходящее оборудование, мы располагаем высокотехнологичным производством.

Другая причина точности изготовления — использование передового оборудования.Точное оборудование обеспечивает еще большую точность в работе, что является главной поддержкой для нашего клиента, чтобы быть впереди своего конкурента. Вдохновленные довольными клиентами со всей Индии, мы расширили нашу торговлю до Малайзия , Индонезия , Оман , Казахстан , Саудовская Аравия , Йемен , Конго , Греция и т.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
