Вибродвигатель для вибростола: Купить вибраторы (вибродвигатели) для вибростола

ІВ-05-50 42В вібродвигун для вібростолу, ціна 9 990 грн, придбати в Україні, Київ

Опис

Характеристики

Специфікація

Інформація для замовлення

Вібратори майданчикові нової серії ІВ-05-50 42В – аналог вібродвигуна для вібростолу ІВ-99б класичної серії – використовуються там, де необхідне застосування електрообладнання з безпечною для людини напругою.

Застосування Вібродвигунів для вібростолу нової серії ІВ-05-50 42В:

• використовуються на вібростолах для збудження вібрацій при виробництві тротуарної плитки та інших ЗБВ;
• застосовуються в установках по ущільненню бетонних сумішей і грунтів;
• використовується в якості приводу віброживильників і вібромайданчиків;
• в установках для просіювання і транспортування сипучих матеріалів.
• для розвантаження вантажних автомобілів і вагонів;
• для усунення налипань і застрягання в бункерах.

Вібратори поверхневі ІВ-05-50 42В нової серії

Нова серія поверхневих вібраторів застосовується там, де потрібні:

Постійна і тривала робота (S1) при максимальних значеннях змушуючої сили;
Необхідність встановити вібратор у вертикальному положенні;
Потрібен великий робочий ресурс вібродвигуна.

Майданчиковими вібраторами «Червоний Маяк» Нової серії можна з успіхом замінити імпортні вібратори майданчикові (італійські, німецькі і американські), які входять до складу віброобладнення і установок зарубіжного виробництва. Вібратори ЯЗКМ нової серії дешевше імпортних аналогів, плюс вони завжди в наявності.

Робочий ресурс у майданчикових вібраторів Нової серії — 5000 машино-годин, а на практиці цей показник вищий.

Вібратори класичної і нової серій успішно застосовуються в різних сферах промисловості. Не завжди існує реальна необхідність використання майданчикових вібраторів Нової серії, і в цих випадках вібродвигуни класичної серії допомагають знизити витрати на обладнання без шкоди для робочого процесу.

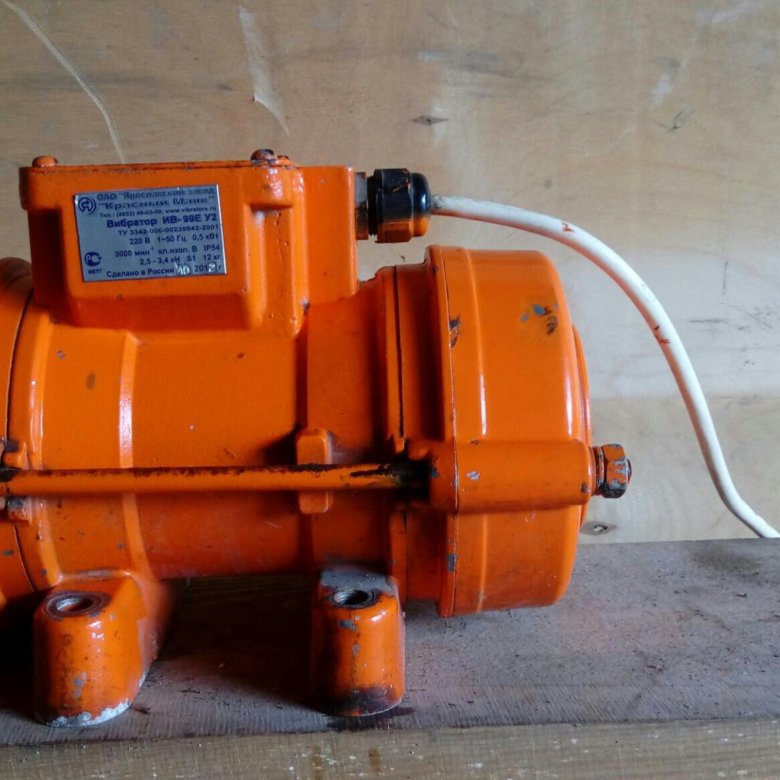

Режим роботи вібратора ІВ-05-50 (аналога ІВ-99)

Режим роботи вібратора залежить від обраного значення статичного моменту:

* Заводські установки статичного моменту дебалансов.

S1 – тривалий режим роботи.
S3 60% — повторно-короткочасний режим роботи з тривалістю включення 6 хв., 4 хв. – відпочинок.
S3 40% — повторно-короткочасний режим роботи з тривалістю включення 4 хв., 6 хв. – відпочинок.

• ИВ–05–50 — спецификация площадочного вибратора и руководство по эксплуатации 20-001 РЭ.pdf

область применения и назначение, характеристики, изготовление

Дата: 20 октября 2017

Просмотров: 4588

Содержание

• Вибродвигатель на 220 В – область применения и назначение
• Вибродвигатель своими руками – рабочие характеристики
• Как сделать вибродвигатель своими руками для бетона
• Погружной вибродвигатель на 220 Вольт своими руками
• Вибромотор своими руками для вибростола
• Заключение

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Вибродвигатель на 220 В – область применения и назначение

Специальные вибрационные установки, применяемые в строительной отрасли, комплектуются вибрационным двигателем. Они используются для решения различных задач и позволяют значительно повысить прочность бетона за счет эффективного удаления воздушных пузырьков.

Основой любой виброустановки служит вибрационный двигатель

В зависимости от поставленных задач применяются различные типы вибромоторов, которые используются:

• как самостоятельное изделие для виброуплотнения бетонного раствора;
• в качестве приводного узла, обеспечивающего эффективную вибрацию формовочной площадки.

Вибротрамбование бетона позволяет улучшить его эксплуатационные характеристики:

• обеспечить целостность и повышенную плотность массива за счет выхода пузырей воздуха;
• улучшить текучесть раствора, который при бетонировании равномерно заполняет все участки формы;
• повысить контакт с арматурой, за счет удаления в области стальных прутков воздушных вкраплений;
• обеспечить морозостойкость бетона, подверженного образованию микротрещин при пористой структуре.

Использование вибродвигателя, установленного на вибрационном столе, позволяет:

• осуществлять производство мелкосерийных изделий путем вибролитья;
• изготавливать различные виды тротуарной плитки и другой продукции;
• трамбовать бетонные изделия при самостоятельном и серийном производстве;
• выполнять формовку пенобетонных блоков;
• повышать плотность залитых заборных секций и декоративных изделий.

Для использования установки в бытовых условиях целесообразно укомплектовать ее вибродвигателем, подключаемым к сети переменного тока напряжением 220 вольт.

В зависимости от того, зачем нужна вибрация, выбираются основные параметры, по которым довольно несложно сделать вибродвигатель своими руками

Вибродвигатель своими руками – рабочие характеристики

Эффективность использования вибромотора определяется правильным выбором рабочих характеристик устройства:

• частоты вращения рабочего органа. С возрастанием частоты увеличивается амплитуда колебаний и, соответственно, повышается напряжение в элементах конструкции. Применяются вибродвигатели, вал которых совершает от одной до трех тысяч оборотов за 60 секунд;
• мощности и напряжения питания двигателя. Применяются устройства с различной мощностью. Для уплотнения бетонного раствора в частных условиях достаточно использовать вибродвигатель, мощность которого не превышает 1,5–2 кВт, а питание осуществляется от бытовой сети.

В зависимости от объема загрузки меняется цикличность функционирования установки, укомплектованной вибромотором. Для устранения перегрева электрооборудования необходимо использовать тепловое реле или другие устройства, предохраняющие от преждевременного выхода мотора из строя. При повышении температуры корпуса необходимо остановить работу и дать возможность двигателю охладиться.

В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту

Как сделать вибродвигатель своими руками для бетона

Для того чтобы изготовить вибродвигатель своими руками, чертежи не требуются. Достаточно самостоятельно разработать небольшой эскиз, предоставляющий необходимую информацию о конструкции и размерах устройства. Следует определиться с вариантом конструктивного исполнения.

Виброуплотнители передают вибрацию бетону различным образом:

• погружные устройства или, как их называют, глубинные вибраторы, воздействуют на раствор с помощью специальной насадки;
• внешние агрегаты площадочной конструкции, крепятся к опалубке и, таким образом, воздействуют на бетонный массив;
• поверхностные устройства локально воздействуют на определенный участок через опорную поверхность переносной площадки.

Рассмотрим особенности комплектации поверхностного виброуплотнителя. Для его изготовления необходимо подготовить:

• вибрационный двигатель мощностью 1,5 кВт, который питается от бытовой сети напряжением 220 вольт;
• прочные рукоятки, позволяющие удерживать при работе вибрационное приспособление и переносить его на рабочий участок;
• питающий кабель, длина которого позволяет подключиться к удаленному источнику переменного напряжения;
• эксцентриковый груз, посадочное отверстие которого соответствует размерам приводного вала двигателя;
• рабочую площадку, представляющую собой сварное основание с крепежными отверстиями для фиксации приводной станции.

Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа

Для повышения функциональности можно регулировать положение эксцентрика. Это обеспечит возможность выбора усилия и амплитуды колебаний. Для регулировки балансировочного элемента достаточно ослабить крепеж и изменить положение груза по отношению к валу двигателя.

Погружной вибродвигатель на 220 Вольт своими руками

Приспособление погружного типа воздействует на бетон через опорную поверхность рабочего элемента.

Для его изготовления можно использовать следующий инструмент:

• малогабаритный перфоратор;
• электродрель.

Для эффективной работы достаточно мощности устройств в пределах 1–1,5 кВт.

Возможны различные варианты конструктивного исполнения, при которых вибрационное воздействие осуществляется различным образом:

• гибким валом, подключаемым к электродрели;
• стальной насадкой, соединяемой с перфоратором.

Для изготовления конструкции с подвижным валом необходимо подготовить:

• металлический трос в защитном кожухе;
• дрель с электроприводом;
• нержавеющую трубу;
• стальную ось;
• шарикоподшипники – 2 шт.

В трубе следует собрать два подшипниковых узла, на внутренней обойме которых установлен стальной стержень с эксцентриком. Он соединяется с дрелью гибким тросом. При вращении вала возникает колебательное движение насадки и происходит виброуплотнение бетона.

Для самостоятельного изготовления вибродвигателя погружного типа проще всего использовать перфоратор мощностью не менее 1,5 кВт

Устройство на базе перфоратора значительно проще по конструкции и собирается из следующих элементов:

• стального стержня;
• торцевой шайбы.

Шайба приваривается в торце бруска, длина которого соответствует глубине формы. Функционирование устройства осуществляется при возвратно-поступательном движении рабочего органа. Пика касается дна формы и воздействует на бетонный массив, являясь источником вибрационных колебаний. Применяя самодельные устройства на базе бытового инструмента, можно быстро уплотнить бетонный раствор в значительном объеме.

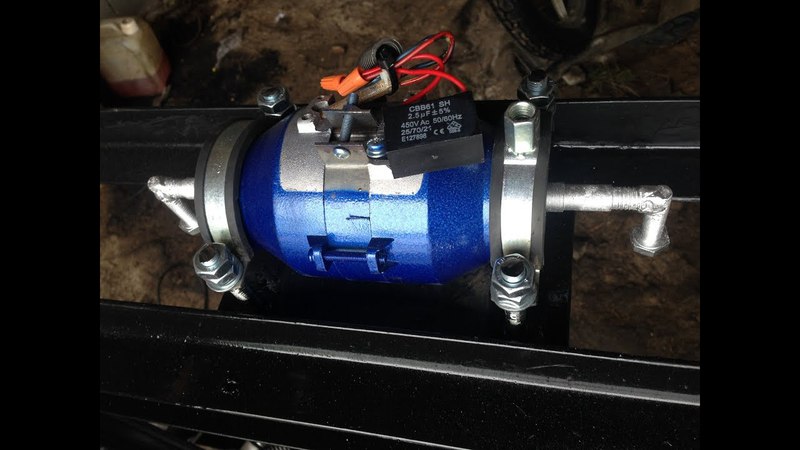

Вибромотор своими руками для вибростола

Вибрационный стол состоит из следующих частей:

• силовой металлоконструкции, представляющей собой раму;
• столешницы, подвижно закрепленной на опорной станине;
• электропривода, представляющего собой вибрационный двигатель;
• пружин, необходимых для связи площадки со стальной рамой;
• электрического пульта управления, установленного на станине.

Эффективное уплотнение обеспечивается при следующих условиях:

• уменьшенной вибрационной амплитуде;
• равномерной вибрации площадки.

Для этого важно:

• правильно подобрать вес груза;
• определить координаты крепления привода;
• подобрать характеристики вибромотора.

Мотор необходимо надежно закрепить на раме устройства и подключить кабелем к пульту управления. Возможны различные варианты конструктивного исполнения, отличающиеся расположением груза. Он может крепиться как непосредственно на валу двигателя, так и работать самостоятельно. Во втором варианте передача крутящего момента осуществляется с помощью ременной передачи.

Заключение

Приспособление для трамбовки бетона довольно простое. Оно отличается компактными размерами и небольшой установленной мощностью. Руководствуясь приведенными рекомендациями можно самостоятельно собрать вибродвигатель для комплектации различных устройств, предназначенных для вибрационного уплотнения раствора. При этом можно значительно сэкономить финансовые ресурсы. Ведь для решения задач в бытовых условиях не всегда целесообразно приобретать дорогостоящее оборудование.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Промышленные вибрационные двигатели — Tinsley Equipment Company

Промышленные вибрационные двигатели

Эти промышленные вибрационные двигатели используются в оборудовании для обработки сыпучих материалов, таком как большие питатели, конвейеры, вибрационные столы, вибрационные грохоты, машины для наполнения мешков, разгрузчики больших мешков и многое другое.

• Доступно 53 различные модели
• Диапазоны частот: 3600, 1800, 1200 и 900 об/мин
• Диапазоны мощности: от 1/50 до 17-1/2 л.с.
• Силовые выходы от 30 фунтов до более 40 000 фунтов

Нужна помощь?

3600 об/мин – однофазный, 115/1/60

3600 об/мин – промышленный вибрационный двигатель
11 5 В, 1 фаза, 60 циклов

• Работает вне стандарта 115/1 /60 Мощность
• Непрерывный режим работы
• Полностью закрытый, пыленепроницаемый корпус
• Конденсаторный пускатель, поставляемый с каждым блоком
• Бесшумная работа, менее 60 дБА
• Регулировка усилия 0-100 %

Размеры и размеры см. на стр. 3 брошюры по продукту

3600 об/мин – промышленный вибрационный двигатель
2-полюсный, 230/460 В, 3-фазный, 60 циклов

• Пыленепроницаемая конструкция 9000 8
• Идеально подходит для бункеров, бункеров и желобов
• Отношение высокого усилия к массе двигателя
• Прочная конструкция для монтажа в любом положении
• Идеально подходит для бетонных и огнеупорных работ

Размеры и размеры см. на стр. 4 брошюры по продукту

Срочно нужна помощь?
Задайте вопрос, получите ответ или получите предложение от одного из наших инженеров по продажам, как правило, в течение 24 часов или меньше!

1800 об/мин – 4-полюсный, 230/460 В, 3-фазный, 60 циклов

1800 об/мин – промышленный вибрационный двигатель
4-полюсный, 230/460 В, 3-фазный, 60 циклов

• Вибраторы для бункеров и бункеров, требующих большей амплитуды 900 08
• Для вибрационных столов, питателей и вибрационных грохотов
• Непрерывный режим работы с максимальным усилием
• Диапазон размеров от 1/10 до 10 л. с. 02 1200 об/мин – 6-полюсный, 230/460 Вольт , 3-фазный, 60 цикл

  1200 об/мин – промышленный вибрационный двигатель
  6-полюсный, 230/460 В, 3-фазный, 60 циклов

  • Промышленные вибраторы для больших питателей, столов и вибрационных грохотов 9 0008
  • Высокоамплитудный, низкочастотный дизайн
  • Диапазон размеров от 1/4 л.с. до 17-1/2 л.с. 3

    ---



    900 об/мин – 8-полюсный, 230/460 В, 3 фазы, 60 циклов

    900 об/мин – промышленный вибрационный двигатель
    8-полюсный, 230/460 В, 3 -Фаза, 60 циклов

    • Идеальный встряхивающий вибратор для литейных производств
    • Привод питателя большой емкости
    • Привод, подходящий для больших грохотов
    • Замена старых приводов вибраторов с ременным приводом
    • Бесшумная работа, пыленепроницаемость, непрерывная работа
    9 0002 См. стр. 7 брошюры по изделию. Размер и размеры



    ---



    Взрывозащищенный – промышленный вибрационный двигатель
    Доступны модели на 3600, 1800, 1200 и 900 об/мин

    9 0002 Взрывозащищенные двигатели
    • Одобрено канадским стандартом CSA
    • Одобрено Factory Mutual
    • Подходит для :
    • Класс I, раздел I, группы C и D
    • Класс II, раздел I, группы E, F и G

    Свяжитесь с нами, чтобы узнать о размерах и ценах на взрывозащищенные промышленные вибрационные двигатели
