Содержание

Масса ЖБ перемычек — Справочник массы

главная ⇒ строймат ⇒ жби

Типовая железобетонная перемычка 1ПБ13-1 длиной 1290 (мм), шириной 120 (мм), высотой 65 (мм) весит 25 (кг), диапазон массы стандартных перемычек варьируется от 20 (кг) до 2175 (кг).

Параметры стандартных железобетонных перемычек:

Размеры изделий указаны в формате «длина/ширина/высота».

Масса одной перемычки из железобетона по ГОСТ 948-84:1ПБ13-1 1290х120х65 (мм) – 25 (кг), 2ПБ17-2 1680х120х140 (мм) – 71 (кг), 2ПБ26-4 2590х120х140 (мм) – 109 (кг), 3ПБ18-37 1810х120х220 (мм) – 119 (кг), 3ПБ34-4-п 3370х120х220 (мм) – 222 (кг), 4ПБ44-8-п 4410х120х290 (мм) – 385 (кг), 5ПБ18-27-п 1810х250х220 (мм) – 250 (кг).

Важно: маркировка железобетонной перемычки содержит её параметры и тип, например «5ПБ25-37-п» означает, что это перемычка типа ПБ длиной 2460 (мм), поперечного сечения № 5, под расчетную нагрузку 37.27 (кН/м), с монтажными петлями.

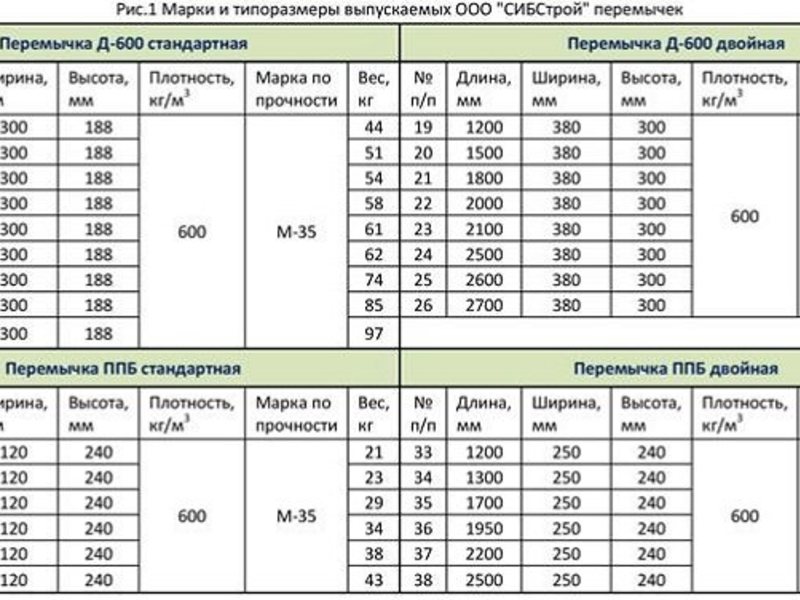

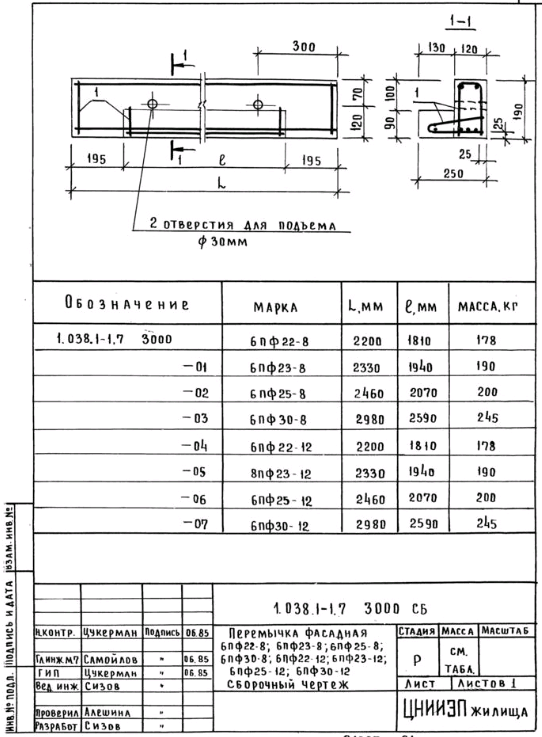

Общая масса ЖБ перемычек

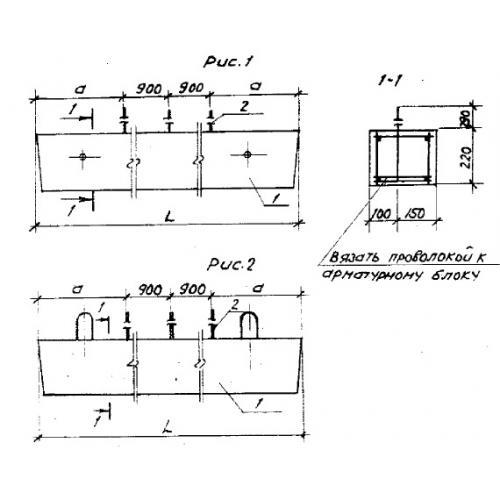

Чертеж Чертеж и параметры типовой модели	m (кг) Предел массы перемычек в (кг)	v (м³) Предел объема бетона перемычки в (м³)	Норматив Нормативный документ
Перемычки	от 20 (кг) до 2175 (кг)	от 0. 008 (м³) до 0.870 (м³)	ГОСТ 948-84

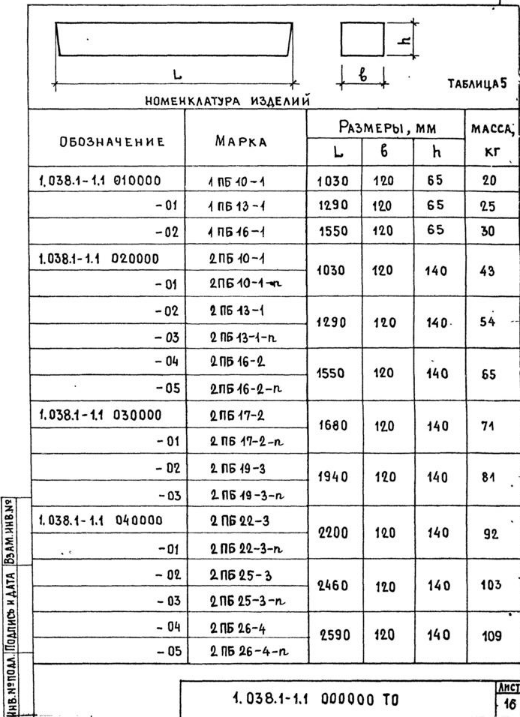

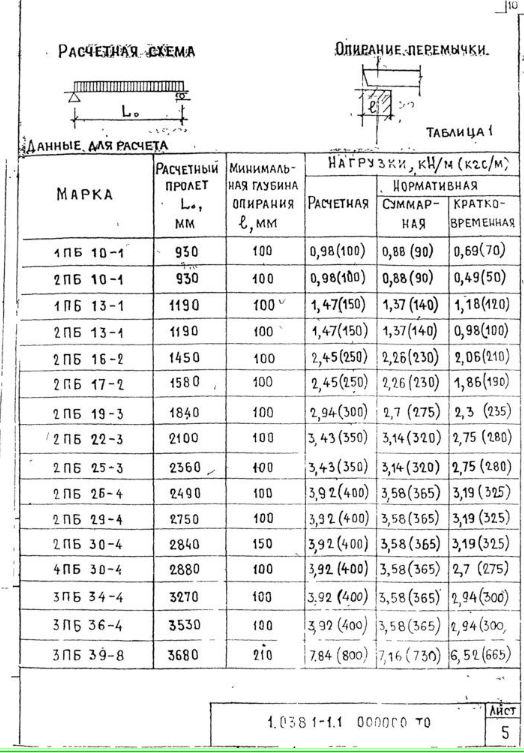

Массы перемычек с ненапрягаемой арматурой, ГОСТ 948-84
Маркировка Маркировка перемычки	v (м³) Объем бетона перемычки в (м³)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
1ПБ10-1	0.008	0.31	20
1ПБ13-1	0.010	0.41	25
1ПБ16-1	0.012	0.48	30
2ПБ10-1	0.017	0.24	43
2ПБ10-1-п	0.017	0.5	43
2ПБ13-1	0.022	0.31	54
2ПБ13-1-п	0. 022	0.57	54
2ПБ16-2	0.026	0.53	65
2ПБ16-2-п	0.026	0.79	65
2ПБ17-2	0.028	0.57	71
2ПБ17-2-п	0.028	0.83	71
2ПБ19-3	0.033	0.85	81
2ПБ19-3-п	0.033	1.11	81
2ПБ22-3	0.037	1.18	92
2ПБ22-3-п	0.037	1.44	92
2ПБ25-3	0.041	1.85	103
2ПБ25-3-п	0.041	2.11	103
2ПБ26-4	0.044	2.40	109
2ПБ26-4-п	0. 044	2.66	109
2ПБ29-4	0.048	3.06	120
2ПБ29-4-п	0.048	3.32	120
2ПБ30-4	0.050	3.19	125
2ПБ30-4-п	0.050	3.45	125
3ПБ13-37	0.034	1.74	85
3ПБ13-37-п	0.034	2.06	85
3ПБ16-37	0.041	2.94	102
3ПБ16-37-п	0.041	3.26	102
3ПБ18-37	0.048	3.88	119
3ПБ18-37-п	0.048	4.2	119
3ПБ18-8	0.048	1.18	119
3ПБ-18-8-п	0. 048	1.5	119
3ПБ21-8	0.055	1.41	137
3ПБ21-8-п	0.055	1.73	137
3ПБ25-8	0.065	2.10	162
3ПБ25-8-п	0.065	2.42	162
3ПБ27-8	0.072	3.22	180
3ПБ27-8-п	0.072	3.54	180
3ПБ30-8	0.079	3.54	197
3ПБ30-8-п	0.079	3.86	197
3ПБ34-4	0.089	2.73	222
3ПБ34-4-п	0.089	3.31	222
3ПБ36-4	0.096	4.10	240
3ПБ36-4-п	0. 096	4.68	240
3ПБ39-8	0.103	10.13	257
3ПБ39-8-п	0.103	10.71	257
4ПБ30-4	0.104	1.85	259
4ПБ30-4-п	0.104	2.46	259
4ПБ44-8	0.154	11.88	385
4ПБ44-8-п	0.154	12.52	385
4ПБ48-8	0.167	15.12	418
4ПБ48-8-п	0.167	15.76	418
4ПБ60-8	0.207	29.20	519
4ПБ60-8-п	0.207	29.84	519

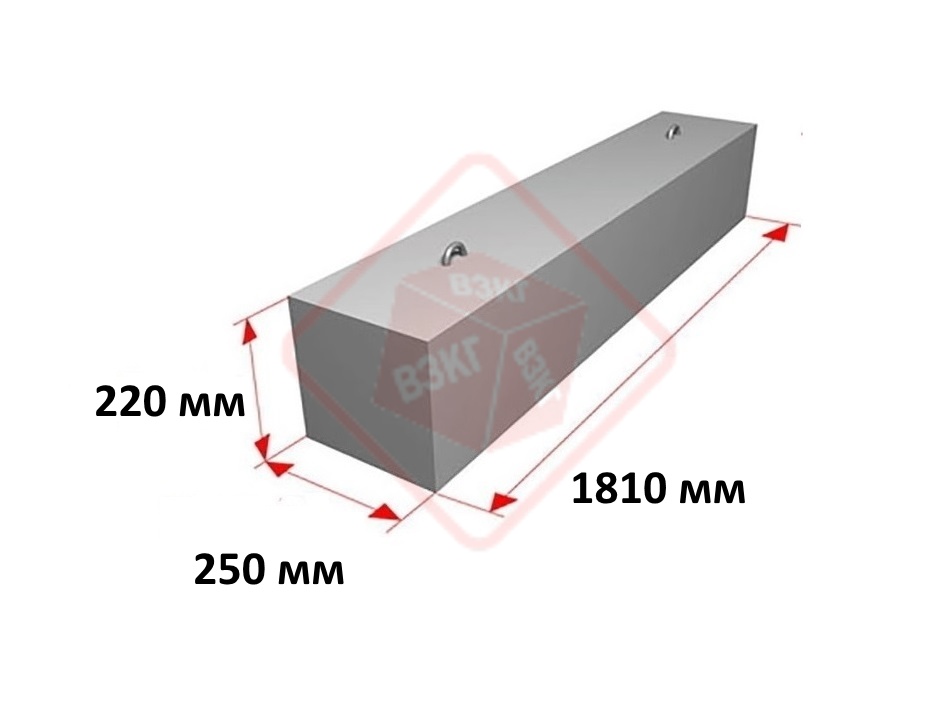

5ПБ18-27	0.100	3.76	250
5ПБ18-27-п	0. 100	4.34	250
5ПБ21-27	0.114	5.48	285
5ПБ21-27-п	0.114	6.06	285
5П21-27-а	0.114	8.75	285
5ПБ21-27-ап	0.114	9.33	285
5ПБ25-27	0.135	8.48	338
5ПБ25-27-п	0.135	9.06	338
5ПБ25-27-а	0.135	11.75	338
5ПБ25-27-ап	0.135	12.33	338

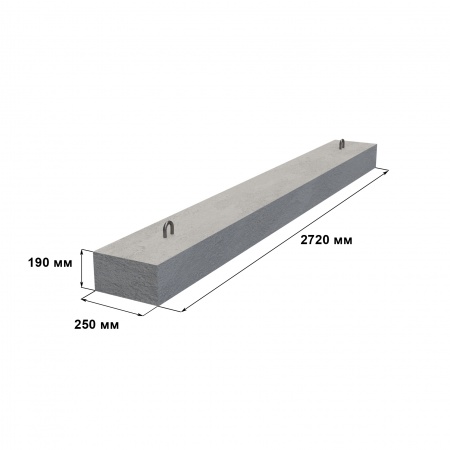

5ПБ27-27	0.150	11.91	375
5ПБ27-27-п	0.150	12.49	375
5ПБ27-27-а	0.150	15.18	375
5ПБ27-27-ап	0. 150	15.76	375
5ПБ30-27	0.164	19.44	410
5ПБ30-27-п	0.164	20.02	410
5ПБ30-27-а	0.164	22.71	410
5ПБ30-27-ап	0.164	23.29	410
5ПБ31-27	0.171	22.84	428
5ПБ31-27-п	0.171	23.42	428
5ПБ25-37	0.135	11.04	338
5ПБ25-37-п	0.135	11.62	338
5ПБ27-37	0.150	20.34	375
5ПБ27-37-п	0.150	20.92	375
5ПБ30-37	0.164	27.50	410
5ПБ30-37-п	0. 164	28.08	410
5ПБ34-20	0.185	22.28	463
5ПБ34-20-п	0.185	22.86	463
5ПБ36-20	0.200	28.31	500
5ПБ36-20-п	0.200	28.89	500
6ПБ 5-37	0.254	43.70	634
7ПБ 0-52	0.870	103.80	2175

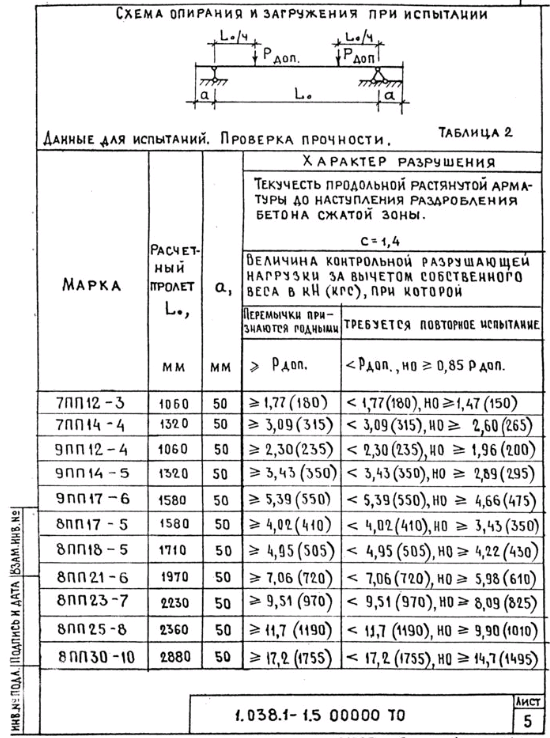

Массы перемычек с напрягаемой арматурой класса Ат-V
Маркировка Маркировка столба	v (м³) Объем бетона перемычки в (м³)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
5ПБ21-27 АтV	0.114	4. 92	285
5ПБ21-27 АтV-а	0.114	8.19	285
5ПБ25-27 АтV	0.135	5.8	338
5ПБ25-27 АтV-а	0.135	9.07	338
5ПБ25-37 АтV	0.135	7.12	338
5ПБ27-37 АтV	0.150	9.58	375
5ПБ27-27 АтV	0.150	7.84	375
5ПБ27-27 Ат-V-а	0.150	11.11	375
5П 30-27 АтV	0.164	10.34	410
5ПБ30-27 АтV-а	0.164	13.61	410
5ПБ30-37 АтV	0.164	16.44	410
5ПБ31-37 АтV	0.171	10. 82	428
5ПБ34-20 АтV	0.185	9.46	463
5ПБ 36-20 АтV	0.200	12.54	500

Массы перемычек с напрягаемой арматурой класса Ат-IVС
Маркировка Маркировка столба	v (м³) Объем бетона перемычки в (м³)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
5ПБ21-27 АтIVС	0.114	4.92	285
5ПБ21-27 АтIVС-а	0.114	8.19	285
5ПБ25-27 АтIVС	0.135	7.12	338
5ПБ25-27 АтIVС-а	0.135	10.39	338
5П 25-37 АтIVС	0. 135	8.7	338
5ПБ27-37 АтIVС	0.150	11.58	375
5ПБ27-27 АтIVС	0.150	7.84	375
5ПБ27-27АтIVС-а	0.150	11.11	375
5ПБ30-27 АтIVС	0.164	12.54	410
5ПБ30-27 АтIVС-а	0.164	15.81	410
5ПБ30-37 АтIVС	0.164	16.44	410
5ПБ31-27 АтIVС	0.171	13.12	428
5ПБ34-20 АтIVС	0.185	11.62	463
5ПБ36-20 АтIVС	0.200	15.24	500

Масса перемычек 3пб — Справочник массы

главная ⇒ строймат ⇒ жби ⇒ перемычки

Масса типовой железобетонной перемычки для зданий с кирпичными стенами длиной 1290 (мм), шириной 120 (мм), высотой 220 (мм) составляет 85 (кг).

Стандартный вес железобетонных перемычек 3ПБ:

Технические условия ГОСТ948-84 определяют габариты, вес, прочие характеристики перемычек из железобетона для кирпичных стен зданий.

Вес перемычек разных марок, габариты указаны в формате «длина/ширина/высота»:

3ПБ13-37 1290х120х220 (мм) – 85 (кг), 3ПБ16-37 1550х120х220 (мм) – 102 (кг), 3ПБ18-37 1810х120х220 (мм) – 119 (кг), 3ПБ30-8 2980х120х220 (мм) – 197 (кг), 3ПБ34-4 3370х120х220 (мм) – 222 (кг).

Важно: пример маркировочного обозначения перемычки – «3ПБ13-37ГОСТ948-84», расшифровка – «Перемычка брусковая типа ПБ длиной 1290 (мм), поперечного сечения № 3 (по таблице 1)».

Масса ЖБ перемычки 3пб
Чертеж Чертеж и параметры типовой модели	m (кг) Предел массы перемычек в (кг)	v (м³) Предел объема бетона перемычки в (м³)	Норматив Нормативный документ
3пб	от 85 (кг) до 257 (кг)	от 0. 034 (м³) до 0.103 (м³)	ГОСТ 948-84

Массы перемычек 1 пб, ГОСТ 948-84
Маркировка Маркировка столба	v (м³) Объем бетона перемычки в (м³)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
3ПБ13-37	0.034	1.74	85
3ПБ13-37-п	0.034	2.06	85
3ПБ16-37	0.041	2.94	102
3ПБ16-37-п	0.041	3.26	102
3ПБ18-37	0.048	3.88	119
3ПБ18-37-п	0.048	4.2	119
3ПБ18-8	0.048	1. 18	119
3ПБ-18-8-п	0.048	1.5	119
3ПБ21-8	0.055	1.41	137
3ПБ21-8-п	0.055	1.73	137
3ПБ25-8	0.065	2.10	162
3ПБ25-8-п	0.065	2.42	162
3ПБ27-8	0.072	3.22	180
3ПБ27-8-п	0.072	3.54	180
3ПБ30-8	0.079	3.54	197
3ПБ30-8-п	0.079	3.86	197
3ПБ34-4	0.089	2.73	222
3ПБ34-4-п	0.089	3.31	222
3ПБ36-4	0. 096	4.10	240
3ПБ36-4-п	0.096	4.68	240
3ПБ39-8	0.103	10.13	257
3ПБ39-8-п	0.103	10.71	257

Страницы в категории ‘Масса перемычек’: По ссылкам представлены подробные параметры по каждому типоразмеру изделия
1пб	2пб	3пб	4пб	5пб

Сборные железобетонные перемычки

81 E. State Rd. 168 — футов. Филиал, IN 47648 — тел> 812.753.4252 — факс> 812.753.3410 — электронная почта> [email protected]

домашний
готовая смесь
сборный
свяжитесь с нами
узнать цену

Сборные железобетонные перемычки

Сборные железобетонные балки, армированные арматурой в зависимости от длины и веса, которые они должны поддерживать. Перемычки используются в качестве перемычек над окнами, дверями и проемами блочных или каменных конструкций. Размеры указаны ниже:

Перемычки 4»Ш x 8»В	Код	Размер	Вес
— — — — — — — —	4CL48	4»Ш x 8»В x 48»Д	96 фунтов.
– – – – – – – –	4CL56	4»Ш x 8»В x 56»Д	112 фунтов.
– – – – – – – –	4CL64	4»Ш x 8»В x 64»Д	128 фунтов.
– – – – – – – –	4CL72	4»Ш x 8»В x 72»Д	144 фунта.
– – – – – – – –	4CL80	4»Ш x 8»В x 80»Д	160 фунтов.
– – – – – – – –	4CL88	4»Ш x 8»В x 88»Д	176 фунтов.
– – – – – – – –	4CL96	4»Ш x 8»В x 96»Д	192 фунта.
– – – – – – – –	4CL104	4»Ш x 8»В x 104»Д	208 фунтов.
– – – – – – – –	4CL112	4»Ш x 8»В x 112»Д	224 фунта.
– – – – – – – –	4CL120	4»Ш x 8»В x 120»Д	240 фунтов.
– – – – – – – –	4CL128	4»Ш x 8»В x 128»Д	256 фунтов.
– – – – – – – –	4CL136	4»Ш x 8»В x 136»Д	272 фунта.
– – – – – – – –	4CL144	4»Ш x 8»В x 144»Д	288 фунтов.

Перемычки 6»Ш x 8»В	Код	Размер	Вес
— — — — — — — —	6CL48	6″ Ш x 8″ В x 48″ Д	160 фунтов.
– – – – – – – –	6CL56	6″ Ш x 8″ В x 56″ Д	185 фунтов.
– – – – – – – –	6CL64	6″ Ш x 8″ В x 64″ Д	211 фунтов.
– – – – – – – –	6CL72	6»Ш x 8»В x 72»Д	252 фунта.
– – – – – – – –	6CL80	6″ Ш x 8″ В x 80″ Д	270 фунтов.
– – – – – – – –	6CL88	6»Ш x 8»В x 88»Д	295 фунтов.
– – – – – – – –	6CL96	6″ Ш x 8″ В x 96″ Д	320 фунтов.
– – – – – – – –	6CL104	6″ Ш x 8″ В x 104″ Д	350 фунтов.
– – – – – – – –	6CL112	6 дюймов Ш x 8 дюймов В x 112 дюймов Д	380 фунтов.
– – – – – – – –	6CL120	6 дюймов Ш x 8 дюймов В x 120 дюймов Д	410 фунтов.
– – – – – – – –	6CL128	6»Ш x 8»В x 128»Д	450 фунтов.
– – – – – – – –	6CL136	6″ Ш x 8″ В x 136″ Д	475 фунтов.
– – – – – – – –	6CL144	6»Ш x 8»В x 144»Д	515 фунтов.

Перемычки 8»Ш x 8»В	Код	Размер	Вес
— — — — — — — —	8CL48	8″ Ш x 8″ В x 48″ Д	192 фунта.
– – – – – – – –	8CL56	8″ Ш x 8″ В x 56″ Д	224 фунта.
— — — — — — — —	8CL64	8″ Ш x 8″ В x 64″ Д	256 фунтов.
– – – – – – – –	8CL72	8»Ш x 8»В x 72»Д	288 фунтов.
– – – – – – – –	8CL80	8»Ш x 8»В x 80»Д	320 фунтов.
— — — — — — — —	8CL88	8″ Ш x 8″ В x 88″ Д	352 фунта.
– – – – – – – –	8CL96	8″ Ш x 8″ В x 96″ Д	384 фунта.
– – – – – – – –	8CL104	8″ Ш x 8″ В x 104″ Д	416 фунтов.
— — — — — — — —	8CL112	8″ Ш x 8″ В x 112″ Д	448 фунтов.
– – – – – – – –	8CL120	8 дюймов Ш x 8 дюймов В x 120 дюймов Д	480 фунтов.
– – – – – – – –	8CL128	8″ Ш x 8″ В x 128″ Д	512 фунтов.
– – – – – – – –	8CL136	8″ Ш x 8″ В x 136″ Д	544 фунта.
– – – – – – – –	8CL144	8″ Ш x 8″ В x 144″ Д	576 фунтов.

81 E. State Rd. 168 — футов. Филиал, IN 47648 — тел> 812.753.4252 — факс> 812.753.3410 — электронная почта> [email protected]

Сравнение блока перемычки и перемычки

Перейти к:

Блок перемычки
Блок перемычки
Контроль потока цементного раствора в связующих балках
Найдите дилера для вашего блока CMU

В мире бетонных кладочных блоков (CMU) два типа блоков выделяются тем, что они обеспечивают прочность и поддержку конструкции: блоки для перемычек и перемычки. Оба помогают улучшить целостность здания, обеспечивая армирование, но у них есть ключевые отличия. Различия касаются того, где связующие балки и перемычки наиболее эффективны и как они влияют на несущие характеристики конструкции. У каждого типа есть свое место.

Связующие балки — это горизонтальный элемент, встраиваемый в стену для добавления поддержки конструкции. Связующая балка состоит из специальных блоков, заполненных цементным раствором, чтобы удерживать прочный стальной стержень на месте. Они добавляют стальную арматуру к конструкциям, которым может потребоваться больше, чем просто традиционные CMU, чтобы удерживать их в достаточной степени. Использование связующей балки помогает связать здание более целостно. Он связывает арматуру как по горизонтальной, так и по вертикальной осям, делая стену более единой за счет соединения.

Вопреки названию, соединительная балка не обязательно должна охватывать всю ширину конструкции. Он может быть наклонным или ступенчатым. Блок с продольной стержневой арматурой можно рассматривать как связующую балку. Затирка играет роль в создании связующих балок, так как именно она удерживает арматурные стержни поперек конструкции.

Вы часто можете найти соединительные балки в верхней части отдельно стоящей стены или в качестве крепления на полу или крыше. Они могут помочь равномерно распределить вес по стене и защитить от сильного ветра, землетрясения и многого другого. В бассейнах, гаражах и амбарах также часто используются балочные блоки CMU. Связующие балки также представляют собой достаточную альтернативу перемычкам, о которых мы поговорим в следующем разделе.

Как правило, балки располагаются в верхнем ряду каждой стены и на каждом перекрытии и перекрытии. Чтобы обеспечить полное разделение подвижности между стенами, балка обычно должна заканчиваться по обе стороны от контрольного шва. В некоторых случаях, например, если соединительная балка представляет собой элемент коллектора или пояс диафрагмы, в этом стыке требуется непрерывность, и связующие балки являются приемлемым вариантом.

Помимо общего армирования стены, соединительные балки имеют несколько других применений, в том числе:

Улучшение систем сопротивления. Связующие балки могут увеличивать массу каменной стены, которая поддерживает точечные и распределенные нагрузки, или, соответственно, вес в одном месте или равномерно распределяться по объекту. Эта поддержка относится как к боковым, так и к гравитационно-сопротивляющим системам. Система бокового сопротивления определяет сопротивление здания силам, возникающим из-за боковых механизмов, таких как ветер или землетрясения, а система гравитационного сопротивления учитывает силы, возникающие из-за силы тяжести.
Контроль трещин. Другим частым применением клеевых балок является устранение трещин. Например, в плавательных бассейнах часто используются клеевые балки для предотвращения растрескивания. Поскольку в бассейнах часто происходят перепады температуры и влажности, трещины могут быстро стать проблемой. В некоторых конструкциях компенсационные швы приводят к недостаточной несущей способности конструкции, и горизонтальная арматура соединительной балки является достаточной альтернативой. Эффективный контроль над трещинами достигается при горизонтальном армировании на расстоянии не более 48 дюймов в центре. При поиске идеального расстояния расчеты основаны на коэффициентах теплового расширения и пределе текучести арматурного стержня. Правильное расстояние может ограничить ширину трещины, но сохранить эластичность стали.
Соедините пересекающиеся стены. Еще одно применение связующих балок — соединение пересекающихся стен, если необходимо передать нагрузку между ними. Например, если жесткой стене не хватает необходимой несущей способности, к ее концу присоединяется пересекающаяся стена в качестве полки для дополнительной несущей способности. Связующая балка в месте точечной нагрузки может существенно увеличить эффективную опорную длину для многослойной конструкции.
Усиление реагирования на землетрясения. Наконец, клеевые балки также полезны в районах с высокой сейсмической активностью. Места, подверженные землетрясениям, выигрывают от улучшенной пластичности в плоскости конструкции с связующими балками в стенах сдвига. Классификация сейсмостойкости строительной площадки, а также боковые нагрузки и детальное обозначение стены жесткости помогают определить минимальные требования. Для более высокой сейсмической детализации обычно требуются соединительные балки, но более низкие требования к сейсмической детализации иногда могут быть достигнуты за счет усиления швов.

Итак, теперь, когда мы знаем, что это такое и где используются соединительные балки, давайте взглянем на один из наиболее важных компонентов: блок соединительной балки.

Найдите дилера

Блок соединительной балки

Из-за своей конструкции стандартные CMU не обеспечивают никакого способа соединения горизонтальной опоры внутри конструкции. Их стороны закрыты, с открытыми секциями посередине для добавления вертикальной арматуры, но без какой-либо связи с их горизонтальными соседями. Чтобы решить эту проблему, существует специальный блок, который при необходимости добавляет структурную целостность.

Блок соединительной балки является сборным. Многие подрядчики предпочитают использовать U-образные блоки или блоки с выбивными балками, которые обеспечивают два различных варианта установки арматуры в полевых условиях. Части добавленных лямок или выбивных панелей удаляются во время строительства, чтобы вставить горизонтальные арматурные стержни.

U-образный блок: В этом случае блок имеет форму буквы U с вырезом сбоку или снизу. Основная функция этой выемки — обеспечить размещение как вертикальной, так и горизонтальной арматуры. Высота поперечного полотна существенно уменьшена, что обеспечивает доступ к балке.
Выбивка: В блоках выбивных балок панели снимаются с помощью молотка или киянки. Эти панели сконструированы таким образом, чтобы их можно было легко снять в полевых условиях и оставить место для прохода стержня через блок.

Одним из ключевых преимуществ блоков соединительных балок CMU является то, что они могут объединять два разных типа армирования. Как горизонтальное, так и вертикальное армирование легко реализовать в блоке связующей балки. Блоки перемычки сплошные снизу, поэтому они не могут принимать вертикальные арматурные балки. Этот фактор означает, что любое приложение, требующее как вертикального армирования, так и горизонтального армирования, должно использовать блоки связующих балок вместо перемычек.

Блоки соединительных балок также могут иметь «двойные» сердцевины, в которых есть два углубления, образующие букву «W». Конструкция позволяет размещать арматурные балки более равномерно. Усиление швов может также потребоваться в стене с соединительными балками, если балки находятся далеко друг от друга. Армирование швов, по сути, представляет собой лестницу из оцинкованной проволоки, которая совпадает с отверстиями в CMU и помогает уменьшить воздействие стресса от усадки.

Заливка или бетон обычно покрывают стальные арматурные стержни, которые удерживаются на месте с помощью сетчатых или тканевых вставок. Сталь, используемая в стержнях, должна соответствовать стандартам ASTM, поэтому арматура класса 60 является популярным выбором.

Блоки балочных перекрытий CMU обычно изготавливаются из бетона, представляющего собой комбинацию цемента, воды и крупного заполнителя, такого как камень или песок. Прочность бетона на сжатие или то, насколько хорошо он выдерживает давление, варьируется от 1000 до 5000 фунтов на квадратный дюйм в зависимости от нескольких факторов, таких как тип бетона, раствор и ориентация кирпичей. Что сводится к тому, что это очень прочный материал.

Связующая балка помогает повысить устойчивость стены к нагрузкам сдвига или весу, вызывающему напряжение сдвига. Касательное напряжение — это скользящее давление, возникающее перпендикулярно стандартному напряжению, например, сила тяжести, действующая на стену. Связующая балка помогает сделать стену менее похожей на набор блоков и больше похожей на единую связную структуру, поэтому блоки с меньшей вероятностью «соскользнут» друг с друга от напряжения. Все элементы стены более тщательно интегрированы, обеспечивая прочность и устойчивость к таким проблемам, как ветер, сейсмическая активность и растрескивание. Связующие балки обычно имеют высоту в один ряд.

Блок-перемычка

Блок-перемычка CMU выполняет ту же функцию, что и блоки для скрепления балок в качестве ключевого конструктивного элемента для многих зданий. Блоки перемычки объединяются для создания балок перемычки. Эти балки поддерживают конструкцию, передавая нагрузки сверху балки на стены по обе стороны от проема. Они также сборные и изготовлены из предварительно напряженного бетона. Кладочные перемычки по размеру аналогичны традиционным КМУ, за исключением того, что они имеют U-образную форму со сплошным дном. Форма является источником наиболее существенной разницы между блоками перемычек и блоками перемычек. Перемычки нельзя использовать с вертикальным армированием. Их следует использовать только для стен, которые не нуждаются в такой структурной поддержке.

Перемычки и перемычки изготавливаются из различных материалов, в том числе:

Древесина: Хотя она может быть дороже других материалов, древесина часто используется там, где она легкодоступна. Одним из недостатков древесины является то, что она не особенно прочная и не огнестойкая.
Камень: Камень также чаще встречается в районах, где его много. Это может быть дорого в тех областях, где это не всегда доступно. Он используется в основном с каменными конструкциями и не выдерживает большой поперечной нагрузки, возникающей из-за изгиба.
Железобетон: Железобетон — это тот же материал, который используется в блоках связующих балок. Он невероятно распространен благодаря своей прочности, огнестойкости, долговечности и универсальности. Перемычка из бетонных блоков также очень экономична, поскольку ее относительно просто построить и приобрести в виде сборных блоков. Основным недостатком бетона является его слабость к растягивающим напряжениям, поэтому мы армируем его стальными стержнями.
Кирпич: Кирпичные перемычки обычно подходят только для легких нагрузок и небольших отверстий не более 90 см.
Армированный кирпич: Для больших нагрузок в конструкции армированного кирпича используются стержни из мягкой стали. Швы заполняются бетоном, а эти кирпичи огнеупорны и долговечны.
Сталь: Стальные перемычки подходят для больших нагрузок и широких проемов, они популярны в кирпичном строительстве. Здесь важна глубина перемычки, так как может потребоваться использование секций швеллера или стальных балок.

Выбор материала обычно зависит от нескольких факторов, включая наличие определенных веществ, конструкционные потребности здания и стоимость материалов. Например, древесина и камень относительно дороги и более распространены в определенных областях, в то время как железобетон доступен по цене и может быть адаптирован практически к любому размеру или форме, поскольку производители изготавливают их с помощью форм. Бетон, кирпич и сталь обычно более доступны, чем другие варианты. Если перемычка сделана из кирпича или дерева, ее можно назвать перемычкой.

Чаще всего перемычки используются над дверями, окнами и каминами. Они создают несущий элемент, который может быть функциональным, декоративным или и тем, и другим. Декоративные блоки могут быть покрыты резьбой, чтобы достать до дверного проема, и присутствуют в культурах по всему миру.

Блоки перемычки CMU имеют U-образную форму, как и блоки перемычек, но они не имеют выбивных панелей или сетчатых частей, которые необходимо удалить строителю. Нижняя часть этих блоков является постоянной. Горизонтальные арматурные стержни можно разместить в форме «U», а пространство заполнить раствором и цементом. Существенным недостатком перемычек является то, что их нельзя комбинировать с вертикальной арматурой, проходящей через конструкцию, из-за сплошного дна. Блоки перемычки нельзя использовать в приложениях, требующих такого усиления, поскольку они не предлагают такой встроенной поддержки.

Иногда блоки перемычки используются как часть непрерывной соединительной балки вдоль нижней части стены. Для такого использования основание должно быть покрыто сеткой, чтобы затирка оставалась на месте.

Что такое перемычки?

Перемычки представляют собой горизонтальные конструктивные элементы, которые проходят через проем в здании, такой как окно или дверной проем. Их также можно назвать балками или коллекторами, в зависимости от площади и используемых материалов. Эти материалы включают цемент, заполнители, цементный раствор, раствор и стальные арматурные стержни, которые должны соответствовать международным стандартам ASTM. Часто перемычки служат не только для структурной поддержки, но и для украшения. Конструктивно они помогают распределить вес груза над ними по боковинам проема. В декоративном отношении они обеспечивают идеальное место для произведений искусства и резьбы, создавая фокус над дверью.

Эта резьба является одной из причин, по которой перемычки встречаются на протяжении всей истории архитектуры. Они существовали на протяжении веков как декоративные, так и функциональные элементы. В Сокровищнице Атрея в Микенах, Греция, построенной около 1350 г. до н.э., присутствуют перемычки весом более 100 тонн. Египетские, буддийские и майяские строители использовали перемычки с богато украшенной резьбой во многих своих важных зданиях. В дополнение к их широкому историческому использованию, в наши дни бетонные перемычки могут даже помочь в радиационной защите в медицинских учреждениях. Их области применения достаточно универсальны.

Некоторые нагрузки, которые могут выдерживать перемычки, включают:

Равномерные нагрузки, при которых вес равномерно распределяется по пролету.
Треугольные нагрузки, при которых на середину пролета приходится наибольший вес.
Сосредоточенные нагрузки, при которых более тяжелые секции могут располагаться среди легких секций.
Равномерные нагрузки, действующие на часть пролета, где только часть пролета воспринимает вес, но он равномерно распределен по этой площади.

При расчете потребности в перемычке могут учитываться два типа нагрузок, оба из которых определяются гравитационными напряжениями. Это мертвые грузы и живые грузы. Постоянные нагрузки — это постоянные нагрузки, которые составляют вес конструкции, такой как стены, потолки и крыши. Текущие нагрузки более гибкие и могут колебаться. Вес людей, мебели и погодные условия, такие как снег или дождь, заполняющие желоба, могут повлиять на временные нагрузки. Оба типа могут влиять на вес, который помогает перераспределить перемычка.

Некоторые конструкции могут распределять нагрузки таким образом, что они не действуют на перемычку. Это выгибание происходит в зависимости от того, сколько каменной кладки окружает перемычку. Для этого должны присутствовать несколько характеристик, в том числе высота стены не менее 8 дюймов над аркой и достаточная высота над перемычкой, чтобы сформировать треугольник под углом 45 градусов. Этот дизайн меняет то, как перемычка выдерживает вес и как необходимо выполнять расчеты.

Для перемычки с изгибом следует учитывать вес перемычки, вес стены и сосредоточенную нагрузку. Без арочного эффекта необходимо учитывать вес перемычки, вес стены, нагрузки на крышу и пол и сосредоточенные нагрузки. По сути, арочная перемычка может помочь свести на нет часть веса конструкции, потенциально требуя меньше материалов и создавая более прочную конструкцию.

При изготовлении из стали вместо бетона перемычки могут иметь немного другую форму. Стальные перемычки могут иметь тавровое сечение или швеллеры с опорными плитами, среди прочего. Бетонные перемычки должны поддерживаться подпорками до тех пор, пока раствор не схватится, но стальные перемычки не требуют этого шага. Они должны быть соответствующим образом защищены от огня и могут мешать стальным косякам в железобетонных конструкциях. Уникальные характеристики связаны с различными строительными материалами как для перемычки, так и для остальной части конструкции, поэтому перемычки не подходят для всех.

Контроль потока цементного раствора в связующих балках

При возведении стены из связующих балок или перемычек цементный раствор обычно используется для заполнения блоков и удержания арматуры на месте. В перемычных блоках дно закрыто, поэтому затирка остается на месте без дополнительных усилий. Блоки скрепления балок, с другой стороны, открыты, поэтому любой раствор, залитый в блок, будет стекать в ячейки под ним. Во многих проектах поток раствора не работает должным образом.

В большинстве зданий используются связующие балки, которые лишь частично заливаются раствором с помощью металлической или пластиковой сетки. Сетка размещается в стыке непосредственно под балкой и для контроля потока раствора в связующих балках. Мелкость сетки препятствует прохождению через нее большей части цементного раствора. Обычно затирку наносят на любую ячейку без вертикального армирования. Блокируя цементный раствор, можно заполнить горизонтальную балку, не заполняя все вертикальные ячейки.

На пересечении вертикальной и горизонтальной арматуры ячейка может стать довольно занятой. Использование минимального количества стали помогает раствору течь и схватываться должным образом, а L-образные стержни также помогают сохранять целостность углов здания. Между компенсационными швами и контрольными швами соединительная балка обычно не требуется. Однако диафрагмы перекрытий могут выиграть от непрерывного армирования.

Найдите дилера для ваших потребностей в блоках CMU

Когда дело доходит до выбора правильных блоков CMU для вашего проекта, вам необходимо знать различия между блоками перемычек и перемычками. Блоки связующих балок обычно используются вдоль стены, а перемычки закрываются проемом, например, дверью или окном.
