На строительной площадке при возведении несущей части перекрытий жилых зданий часто используют пустотные железобетонные плиты длиной 2.7 (м), шириной 1.2 (м), толщиной 0.22 (м), вес их составляет 1000 (кг).
Стандартный вес пустотных плит:
Предприятия железобетонных изделий при производстве пустотных плит перекрытий ориентируются на стандарты ГОСТ 26434-2015.

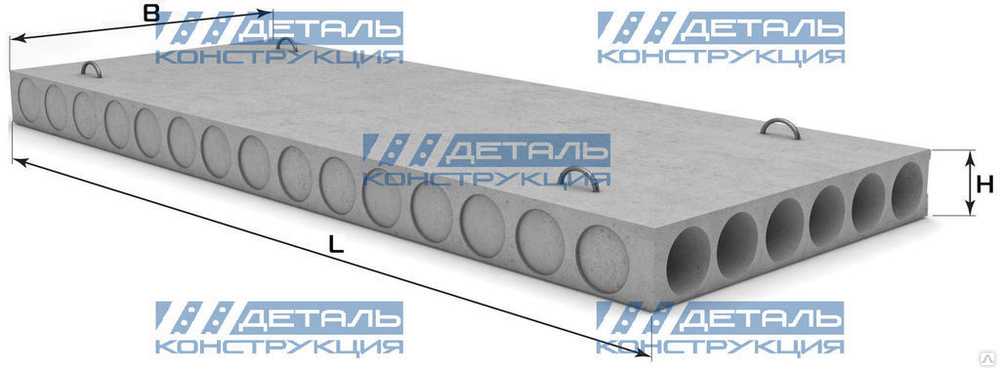

Масса многопустотной плиты 1ПК толщиной 220 (мм) с круглыми пустотами диаметром 159 (мм) различной длины и ширины:
- 2400х1000 (мм) – 800 (кг), 2400х3600 (мм) – 2700 (кг), 2700х1200 (мм) – 1000 (кг), 2700х3000 (мм) – 2400 (кг), 3000х1500 (мм) – 1400 (кг), 3000х2400 (мм) – 2200 (кг).

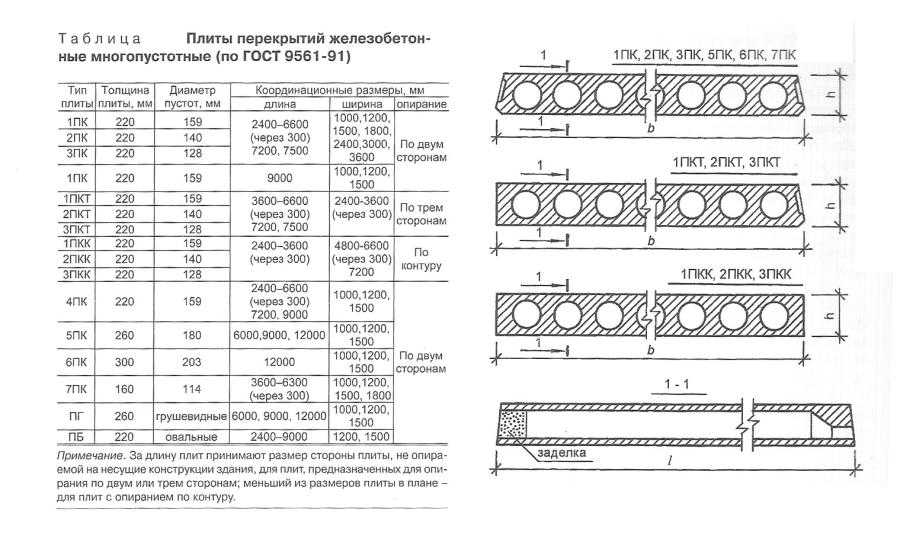

Значения массы пустотных плит с круглыми пустотами диаметром 140 (мм) (2ПК) и плит безопалубочного формования (ПБ), габариты которых идентичны указанным образцам 1ПК, совпадают со значениями массы плит 1ПК.
Важно: пример маркировки пустотной плиты – «1ПК 60.
Общая масса пустотных плит | |||
---|---|---|---|
Чертеж Чертеж и параметры типовой модели | m (кг) Масса плиты в (кг) | Норматив Нормативный документ | |
Пустотные | от 800 (кг) до 8700 (кг) | ГОСТ 26434-2015 |
Таблица массы пустотных плит, ГОСТ 26434-2015 | |||
---|---|---|---|
Марка Марка плиты | l (мм) Длины плиты в (мм) | b (мм) Ширина плиты в (мм) | m (т) Масса плиты в (т) |
1П 30.48 | 3000 | 4800 | 4.3 |
1П 30.54 | 3000 | 5400 | 4.9 |
1П 30.![]() | 3000 | 6000 | 5.4 |
1П 30.66 | 3000 | 6600 | 5.9 |
1П 36.48 | 3600 | 4800 | 5.2 |
1П 36.54 | 3600 | 5.8 | |
1П 36.60 | 3600 | 6000 | 6.5 |
1П 36.66 | 3600 | 6600 | 7.1 |
2П 24.60 | 2400 | 6000 | 5.8 |
2П 30.48 | 3000 | 4800 | 5.8 |
2П 30.54 | 3600 | 5400 | 6.5 |
2П 30.60 | 3600 | 6000 | 7.2 |
2П 36.24 | 3600 | 2400 | 3.5 |
2П 36.30 | 3600 | 3000 | 4.3 |
2П 36.![]() | 3600 | 3600 | 5.2 |
2П 36.48 | 3600 | 4800 | 6.9 |
2П 36.54 | 3600 | 5400 | 7.8 |
2П 36.60 | 3600 | 6000 | 8.6 |
2П 60.12 | 6000 | 1200 | 2.9 |
2П 60.24 | 6000 | 2400 | 5.8 |
2П 60.30 | 6000 | 3000 | 7.2 |
2П 60.36 | 6000 | 3600 | 8.7 |
1ПК 24.10 | 2400 | 1000 | 0.8 |
1ПК 24.12 | 2400 | 1200 | 0.9 |
1ПК 24.15 | 2400 | 1500 | 1.1 |
1ПК 24.18 | 2400 | 1800 | 1.3 |
1ПК 24.![]() | 2400 | 2400 | 1.8 |
1ПК 24.30 | 2400 | 3000 | 2.2 |
1ПК 24.36 | 2400 | 3600 | 2.7 |
1ПК 27.10 | 2700 | 1000 | 0.9 |
1ПК 27.12 | 2700 | 1200 | 1.0 |
1ПК 27.15 | 2700 | 1500 | 1.2 |
1ПК 27.18 | 2700 | 1800 | 1.4 |
1ПК 27.24 | 2700 | 2400 | 2.0 |
1ПК 27.30 | 2700 | 3000 | 2.4 |
1ПК 27.36 | 2700 | 3600 | 3.0 |
1ПК 30.10 | 3000 | 1000 | 0.9 |
1ПК 30.12 | 3000 | 1200 | 1.1 |
1ПК 30.![]() | 3000 | 1500 | 1.4 |
1ПК 30.18 | 3000 | 1800 | 1.7 |
1ПК 30.24 | 3000 | 2400 | 2.2 |
1ПК 30.30 | 3000 | 3000 | 2.8 |
1ПК 33.10 | 3300 | 1000 | 1.0 |
1ПК 33.12 | 1200 | 1.2 | |
1ПК 33.15 | 3300 | 1500 | 1.5 |
1ПК 33.18 | 3300 | 1800 | 1.8 |
1ПК 33.24 | 3300 | 2400 | 2.4 |
1ПК 33.30 | 3300 | 3000 | 3.0 |
1ПК 33.36 | 3300 | 3600 | 3.6 |
1ПК 36.10 | 3600 | 1000 | 1.1 |
1ПК 36.![]() | 3600 | 1200 | 1.3 |
1ПК 36.15 | 3600 | 1500 | 1.7 |
1ПК 36.18 | 3600 | 1800 | 2.0 |
1ПК 36.24 | 3600 | 2400 | 2.7 |
1ПК 36.30 | 3600 | 3000 | 3.3 |
1ПК 36.36 | 3600 | 3600 | 4.0 |
1ПК 39.10 | 3900 | 1000 | 1.2 |
1ПК 39.12 | 3900 | 1200 | 1.4 |
1ПК 39.15 | 3900 | 1500 | 1.8 |
1ПК 39.18 | 3900 | 1800 | 2.1 |
1ПК 39.24 | 3900 | 2400 | 2.9 |
1ПК 39.30 | 3900 | 3000 | 3.5 |
1ПК 39.![]() | 3900 | 3600 | 4.3 |
1ПК 42.10 | 4200 | 1000 | 1.3 |
1ПК 42.12 | 4200 | 1200 | 1.6 |
1ПК 42.15 | 4200 | 1500 | 2.0 |
1ПК 42.18 | 4200 | 1800 | 2.3 |
1ПК 42.24 | 4200 | 2400 | 3.1 |
1ПК 42.30 | 4200 | 3000 | 3.9 |
1ПК 42.36 | 4200 | 3600 | 4.7 |
1ПК 45.10 | 4500 | 1000 | 1.4 |
1ПК 45.12 | 4500 | 1200 | 1.7 |
1ПК 45.15 | 4500 | 1500 | 2.1 |
1ПК 45.18 | 4500 | 1800 | 2.4 |
1ПК 45.![]() | 4500 | 2400 | 3.3 |
1ПК 45.30 | 4500 | 3000 | 4.1 |
1ПК 45.36 | 4500 | 3600 | 5.0 |
1ПК 48.10 | 4800 | 1000 | 1.5 |
1ПК 48.12 | 4800 | 1200 | 1.8 |
1ПК 48.15 | 4800 | 1500 | 2.2 |
1ПК 48.18 | 4800 | 1800 | 2.7 |
1ПК 48.24 | 4800 | 2400 | 3.6 |
1ПК 48.30 | 4800 | 3000 | 4.5 |
1ПК 48.36 | 4800 | 3600 | 5.4 |
1ПК 51.10 | 5100 | 1000 | 1.6 |
1ПК 51.12 | 5100 | 1200 | 1.9 |
1ПК 51.![]() | 5100 | 1500 | 2.4 |
1ПК 51.18 | 5100 | 1800 | 2.9 |
1ПК 51.24 | 5100 | 2400 | 3.8 |
1ПК 51.30 | 5100 | 3000 | 4.8 |
1ПК 51.36 | 5100 | 3600 | 5.7 |
1ПК 54.10 | 5400 | 1000 | 1.7 |
1ПК 54.12 | 5400 | 1200 | 2.0 |
1ПК 54.15 | 5400 | 1500 | 2.5 |
1ПК 54.18 | 5400 | 1800 | 3.0 |
1ПК 54.24 | 5400 | 2400 | 4.0 |
1ПК 54.30 | 5400 | 3000 | 5.0 |
1ПК 54.36 | 5400 | 3600 | 6.0 |
1ПК 57.![]() | 5700 | 1000 | 1.8 |
1ПК 57.12 | 5700 | 1200 | 2.1 |
1ПК 57.15 | 5700 | 1500 | 2.6 |
1ПК 57.18 | 5700 | 1800 | 3.1 |
1ПК 57.24 | 5700 | 2400 | 4.2 |
1ПК 57.30 | 5700 | 3000 | 5.2 |
1ПК 57.36 | 5700 | 3600 | 6.3 |
1ПК 60.10 | 6000 | 1000 | 1.9 |
1ПК 60.12 | 6000 | 1200 | 2.2 |
1ПК 60.15 | 6000 | 1500 | 2.8 |
1ПК 60.18 | 6000 | 1800 | 3.3 |
1ПК 60.24 | 6000 | 2400 | 4.5 |
1ПК 60.![]() | 6000 | 3000 | 5.6 |
1ПК 60.36 | 6000 | 3600 | 6.7 |
1ПК 63.10 | 6300 | 1000 | 2.0 |
1ПК 63.12 | 6300 | 1200 | 2.4 |
1ПК 63.15 | 6300 | 1500 | 3.0 |
1ПК 63.18 | 6300 | 1800 | 3.5 |
1ПК 63.24 | 6300 | 2400 | 4.7 |
1ПК 63.30 | 6300 | 3000 | 5.9 |
1ПК 63.36 | 6300 | 3600 | 7.1 |
1ПК 66.10 | 6600 | 1000 | 2.1 |
1ПК 66.12 | 6600 | 1200 | 2.5 |
1ПК 66.15 | 6600 | 1500 | 3.1 |
1ПК 66.![]() | 6600 | 1800 | 3.7 |
1ПК 66.24 | 6600 | 2400 | 5.0 |
1ПК 66.30 | 6600 | 3000 | 6.2 |
1ПК 66.36 | 6600 | 3600 | 7.4 |
1ПК 72.10 | 7200 | 1000 | 2.3 |
1ПК 72.12 | 7200 | 1200 | 2.7 |
1ПК 72.15 | 7200 | 1500 | 3.3 |
1ПК 72.18 | 7200 | 1800 | 4.0 |
1ПК 72.24 | 7200 | 2400 | 5.4 |
1ПК 72.30 | 7200 | 3000 | 6.7 |
1ПК 72.36 | 7200 | 3600 | 8.1 |
1ПК 75.10 | 7500 | 1000 | 2.4 |
1ПК 75.![]() | 7500 | 1200 | 2.8 |
1ПК 75.15 | 7500 | 1500 | 3.4 |
1ПК 75.18 | 7500 | 1800 | 4.1 |
1ПК 75.24 | 7500 | 2400 | 5.6 |
1ПК 75.30 | 7500 | 3000 | 6.9 |
1ПК 75.36 | 7500 | 3600 | 8.4 |
1ПК 90.10 | 9000 | 1000 | 2.8 |
1ПК 90.12 | 9000 | 1200 | 3.3 |
1ПК 90.15 | 9000 | 1500 | 4.1 |
Вес плиты перекрытия: монолит, пустотная, ребристая, полистиролбетонная
В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.
Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.
1. Монолитные.
Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:
- 1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
- 2П – этот вариант мощнее (160 мм), до 8,7 т.
Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).
Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.12-3,5Я (6х1,12х0,25 м из М35) весит 1,1 т.
Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.
2. Пустотные.
Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:
- ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
- ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
- ПГ – толщиной 260 мм с пустотами эллипсовидной формы.
За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства. Изделие с внутренними камерами обычно используют, чтобы сформировать цокольное или межэтажное перекрытие. Вес пустотных плит длиной 6 м в зависимости от марки прочности бетона составляет 2,8-3 т. Чтобы усилить эффект теплоизоляции и не слишком увеличить вес, можно набить целлюлозой, минеральной ватой, пенопластом.
3. Плиты с ребристой поверхностью.
Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.
Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:
- легкий бетон – 3,8 т;
- тяжелый – 4,73 т;
- плотный силикатный – 4,0 т.

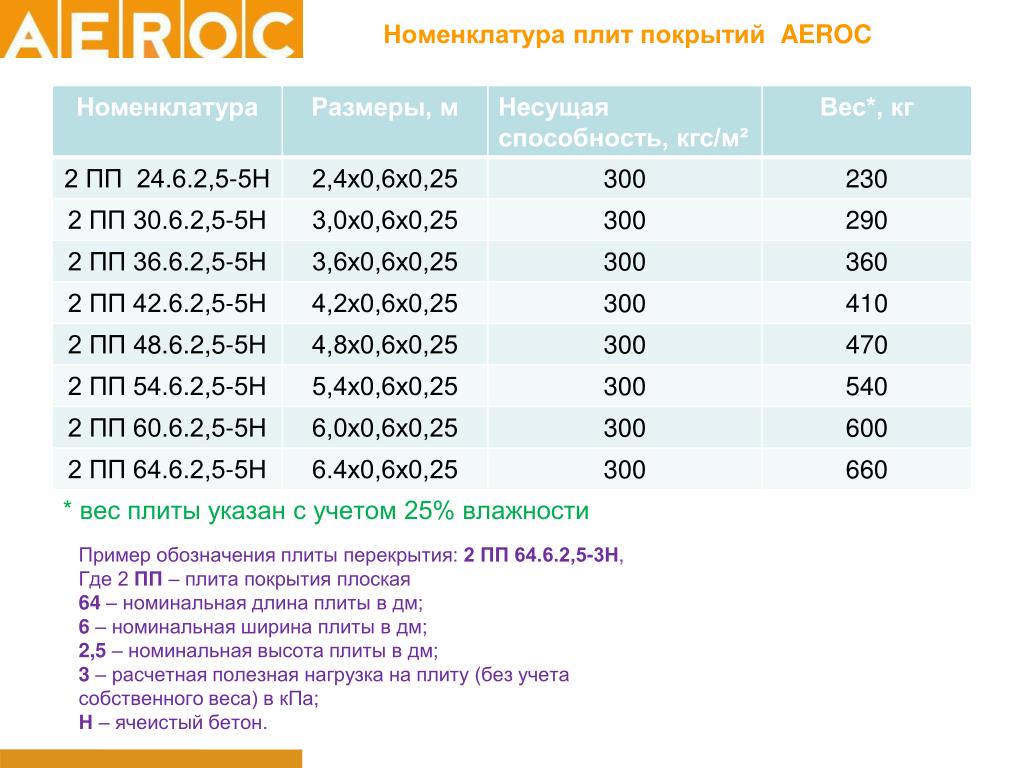

4. Из полистиролбетона.
Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.
Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.
Стоимость и вес
Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта. При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:
Перекрытие, марка | Габариты, м | Вес, кг | Цена, рубли |
ПРТм-7 (полнотелое) | 2,4х 0,4х 0,12 | 155 | 1700 |
ПК-30-10-8 (пустотное) | 2,98 х 0,99 х 0,22 | 92 | 4500 |
4ПФ-6-3-АтV-1/отв.![]() | 5,97 х 1,19 х 0,3 | 1400 | 10500 |
Бетонная плита с пустотами: ее работа, свойства и преимущества
🕑 Время чтения: 1 минута
Бетонная плита с пустотами — это система, которая удаляет нерабочий или лишний бетон из конструкционной плиты и заменяет его пустотообразователями. Система пустотелых плит была изобретена Йорганом Брюнингом из Дании около 20 лет назад.
Одним из основных недостатков обычных сплошных плит является их вес, который не только создает нагрузку на саму себя, но и создает огромную нагрузку на здание и фундамент. Идея создания инженерных пустот в системе сплошных плит помогает уменьшить общий вес системы плит. Система пустотелых плит предоставляет огромные возможности для снижения затрат и воздействия на окружающую среду без ущерба для производительности конструкции.
Рисунок-1: Структура системы пустотелых перекрытий с пузырьковым настилом Пустотелые плиты используются для изготовления пустотелых плит с целью устранения ненужного бетона. Следовательно, это уменьшает вес плиты и улучшает структурную способность и длину пролета плиты.
В этой статье объясняются некоторые важные свойства и особенности системы плит с пустотами.
Содержимое:
- Работа системы пустотных плит
- Необходимость системы пустотных плит
- Свойства системы пустотных плит
- Прочность на сдвиг энтузированной бетонной плиты
- Прочность на изгиб мочевой бетонной плиты
- Прогибание энтузированной бетонной плиты
- Перепуская сдвиганая система
- Стоильная складская система
. - Часто задаваемые вопросы
Работа системы пустотных плит
Пустотная плита включает в себя массив жестких пустотообразователей, содержащих воздух. Эти пустотообразователи обычно изготавливаются из пластика или любых переработанных материалов. Плиты с пустотами основаны на этих пустотах, образовавшихся в бетоне во время заливки. Такое расположение создает массив полых коробок в плите, которые поддерживают плоскую поверхность. Таким образом, система обеспечивает поддержку в обоих направлениях и безопасно передает нагрузку на вертикальный элемент. Поэтому его называют двухосными плитами с пустотами или двухосными плитами.
Рис. 2: Система пустотных плит Cobiax
Формирователи пустот размещаются в плите в виде сетки. Его устраивают с помощью временных опор. Стальная сетка обычно используется для создания каркаса, так как она создает оптимальные геометрические пропорции между пустотами, бетоном и арматурой.
Система бетонных плит с пустотами может быть построена с использованием любого из следующих формирователей пустот:
- Пузырьковая дека
- Cobiax
- U-Boot Beton
- Система Bee Plate
- Airdeck
Все вышеупомянутые пустотообразователи для бетонных плит являются технологиями, разработанными в течение последних 20 лет. Они различаются по форме используемых формирователей, пределу пролета плиты и типу материала, используемого для формирователей пустот.
В пузырьковой системе используются пластиковые шарики или пузырьковые формы, а в системе u-boot используются пустотообразователи в форме усеченной пирамиды. Независимо от типа используемых пустотообразователей, они резко уменьшают собственный вес плиты.
Необходимость в системе пустотелых перекрытий
Растущая потребность в звуко- и виброустойчивости для зданий с растущим числом жителей является причиной спроса на бетонные плиты большой толщины. С увеличением толщины плиты увеличивается и собственный вес. Это увеличение веса требует увеличения размера фундамента и колонны. В целом это заставляет здание потреблять большое количество бетона и стальной арматуры. Чтобы избежать этих ограничений обычных монолитных бетонных плит, предпочтительна система плит с пустотами.
Еще одна проблема, с которой сталкивается традиционная конструкция плит, — максимальный пролет. Из-за относительно высокой плотности сплошных горизонтальных плит их пролет ограничен. Чтобы решить эту проблему, для плиты разработано дополнительное армирование. Использование пустотелых плит помогает уменьшить вес плиты без ущерба для ее структурной прочности. Это также помогает спроектировать более толстую плиту, чтобы выдерживать большую нагрузку на более длинном пролете.
Свойства системы плит с пустотами
Параметры прочности системы плит с пустотами по сравнению с системой сплошных плит объясняются ниже.
Прочность на сдвиг системы бетонных плит с пустотами
Прочность на сдвиг зависит от эффективной массы бетона. Обычно измеряется, что она составляет 72-91% способности к сдвигу сплошного настила. Следовательно, в случае пустотелых плит области с высокими сдвиговыми нагрузками требуют особого внимания. Например, области вокруг колонн подвергаются большим сдвиговым нагрузкам. В этих областях можно устранить шарики (образователи пустот) для достижения полной способности сдвига вокруг колонн. Следовательно, в критических зонах сдвига плита спроектирована так же, как сплошная бетонная плита.
Прочность на изгиб системы пустотелых бетонных плит
Различные исследования, проведенные между пузырчатым настилом и сплошным настилом, показали, что напряжение изгиба в плите пузырчатого настила на 6,43% меньше, чем у сплошных плит.
Прогиб системы бетонных плит с пустотами
На основе анализа методом конечных элементов, проведенного на пузырчатом настиле и сплошных плитах, было обнаружено, что прогиб пузырчатого настила на 5,88% больше, чем у сплошных плит. Жесткость плиты пузырчатого настила меньше из-за полой части.
Пробивные ножницы системы пустотелых плит
Пробивные ножницы представляют большую опасность для бетонных плит с пустотами из-за их меньшего веса. Всегда определяется, является ли приложенный сдвиг больше или меньше пропускной способности барботажной платформы. Если она больше допустимого предела, то пустоту вокруг этого участка необходимо исключить и перепроверить расчет для нового сплошного сечения. Если оно все же меньше требуемого значения, то необходимо предусмотреть дополнительную поперечную арматуру.
Рисунок-3: Система перекрытий с пустотами создает трещины вокруг колонныСтоимость системы перекрытий с пустотами
На основе анализа затрат, проведенного для здания ратуши в Ден-Ханге, было обнаружено, что пузырчатая плита была на 5–16 % меньше. дороже, чем сплошная бетонная палуба. К такому выводу пришли, изучив пузырчатую колоду и твердую колоду в трех различных вариантах. Были сопоставлены два варианта пузырчатой палубы и сделан вывод, что строительство пузырчатой палубы дешевле, чем традиционная система. Это дало общую экономию порядка 20%.
Преимущества системы перекрытий с пустотами
Рисунок-4: Обычные перекрытия и перекрытия с пустотами в зданияхПреимущества перекрытий с пустотами:
- Уменьшение веса плит достигается за счет системы перекрытий с пустотами. Это поможет получить более длинные пролеты, более легкий фундамент и меньшие по размеру колонны.
- Система пустотелых перекрытий обеспечивает свободу проектирования при строительстве зданий. Это помогает обеспечить открытую плиту пола с меньшим количеством колонн и балок. Таким образом, система подготавливает здание к адаптации к будущим изменениям.
- Система перекрытий с пустотами снижает количество бетона и стальной арматуры, потребляемых зданием.
Эта система обеспечивает экономию в виде материала и затрат.
- Эта система упрощает опалубку за счет устранения балок и связанного с ними труда. Следовательно, это экономит время и оказывает положительное влияние на графики проекта.
- Пустообразователи, используемые для создания пустотелых бетонных плит, представляют собой переработанные материалы. Следовательно, эта конструкция может способствовать сертификации LEED.
- Система пустотелых бетонных перекрытий помогает добиться преимуществ в течение жизненного цикла за счет повышения гибкости здания. Система помогает зданию соответствовать постоянно меняющимся требованиям, тем самым продлевая срок службы здания. Структурная глубина бетонных плит с пустотами может быть уменьшена путем включения систем пост-натяжения.
Часто задаваемые вопросы
Что такое пустотелые системы плит?
Пустотная плита представляет собой систему, которая удаляет нерабочий или излишки бетона из конструкционной плиты и заменяет его пустотообразователями.
Какие типы шпангоутов используются для изготовления пустотных плит?
Система бетонных перекрытий с пустотами может быть построена с использованием любого из следующих формирователей пустот:
1. Пузырьковая дека
2. Cobiax
3. U-Boot Beton
4. Система Bee Plate
5. Airdeck
Подробнее
Метро Дели: уникальные особенности лучшей железнодорожной сети в мире
Как сделать здания перспективными с помощью этих 7 принципов
Светоизлучающий цемент: экологичный способ освещения автомагистралей
Система пустотелых плит | ABS YAPI
Согласно Википедии: V система oided плит , иногда называемая двухосными плитами, представляет собой тип железобетонной плиты, которая включает заполненные воздухом пустоты для уменьшения требуемого объема бетона. Эти пустоты позволяют удешевить строительство и оказывают меньшее воздействие на окружающую среду. Еще одним важным преимуществом системы является снижение веса плиты по сравнению с обычными сплошными настилами. В пустоты может быть удалено до 50% объема плиты, что снижает нагрузку на элементы конструкции. Это также позволяет увеличить вес и/или пролет, поскольку собственный вес плиты меньше влияет на общую нагрузку.
Система пустотелых плит Volimax уменьшает вес и толщину плиты, повышая сейсмостойкость конструкции без ущерба для характеристик плоской плиты. Безбалочная пустотная плита распределяет расчетные нагрузки на четыре стороны, передавая их на колонны/стены или балки. Одноразовые опалубки Volimax для пустотелых перекрытий создают матрицу из балок 𝙸-образной формы, работающих в обоих направлениях плоскости. Что такое пустотелая система плит?
Volimax – система пустотелых плитАрхитектурные преимущества
- Более широкие осевые отверстия
- Снижение поперечного сечения плиты
- Прибыль по этажам
- Уменьшение размеров стенки сдвига
- Снижение количества колонн
- Flat и непрерывных целых
- .
Конструктивные преимущества
- Работа в двух направлениях
- Уменьшение собственной нагрузки здания
- Уменьшение перемещений
- Уменьшение нагрузок на фундамент
- Снижение воздействия на землетрясение
Стоимость Преимущества
- ЧИСТИЧЕСКИЕ МЕСТО
- СОВЕРШЕНИЕ СТРОИТЕЛЬНОЕ СТРОИТЕЛЬСТВО
- Менее потребление бетона
- Меньше стали. ; меньше складских помещений, более эффективная транспортировка
Растущее число инноваций произвело революцию в строительной отрасли с целью сделать здания устойчивыми и эффективными. Инновации в дизайне, материалах, управлении и исполнении способствуют улучшению конструкции.
Одним из таких дизайнерских нововведений является дизайн пустотелой плиты. Плита с пустотами — это система, в которой нефункциональные и ненесущие части бетонной плиты убираются за счет заполнения пустот воздухом. Это приводит к значительному сокращению объема бетона, что дает такие преимущества, как экономия, скорость, безопасность и экологичность (преимущества 4 S).
Сбережения. Значительное сокращение объема бетона (35 %) означает легкие здания, меньшую расчетную нагрузку, более длинный пролет (максимум 20 м), сокращение требуемых колонн на 40 %, экономию времени и трудозатрат, сокращение объемов опалубочных работ и оптимизацию вертикального и горизонтального пространства. .
Скорость. Облегченная конструкция здания приводит к устранению или, по крайней мере, уменьшению количества необходимых балок и колонн, что потребует меньше времени для формирования, заливки и отверждения бетона, а также отсутствия необходимости в выносных опорах (боковых распорках). По сравнению с плитой PT специализированный субподрядчик не требуется, так как основной подрядчик может выполнить плиту с пустотами.
Безопасность. Легкая конструкция имеет огромное преимущество в сейсмостойком исполнении. Система пустотелых плит имеет на 20% меньше сейсмических нагрузок, меньше внутренних сил инерции, ускоренное уменьшение массы и меньший риск повреждения.
