Плиты перекрытия ПК 54-12-8 Цена размеры вес ГОСТ

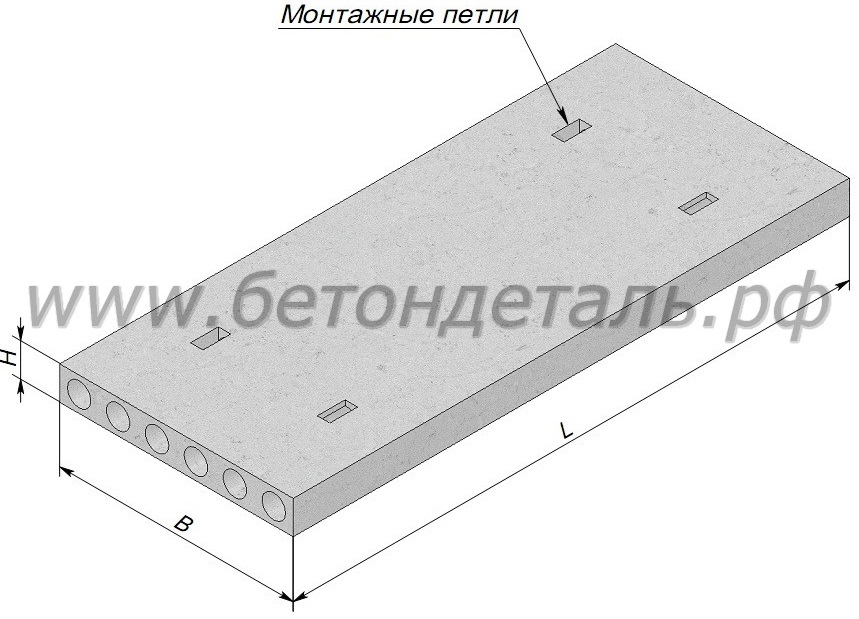

Плита перекрытия ПК 54-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно ГОСТа 9561-91. Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью.
Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия
Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту порядка восемьсот килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:
ПК 54-12-6 | пк 54.12 |
ПК 54-12-8 | пк 54-12.8 |
ПК 54-12-10 | пк 54.12.12,5 |
ПК 54-12-12,5 | пк 54х12 |
ПК 54-12-16 |  16 |
Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край
На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры.

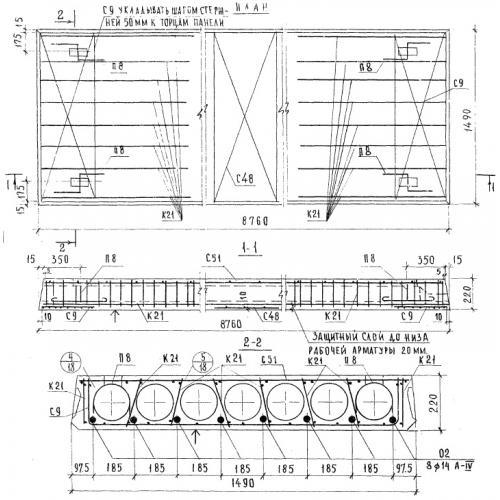

ПК 56-12-8 по стандарту:
увеличить изображение
Плиты перекрытия многопустотные ПК 56-12-8 используются в том случае, когда необходимо перекрыть междуэтажный пролет в доме. Так как это высокопрочные изделия, то готовая конструкция также отвечает требованиям по долговечности и долговечности. С помощью четырехугольных плит перекрытия с пустотами ПК 56-12-8 удается получить цельное сооружение с перекрытыми пролетами больших размеров. За счет круглых пустот готовые элементы обладают высокими свойствами звуко- и теплоизоляции, что делает применение плит ПК 56-12-8
1.Варианты написания маркировки.
Написание маркировки многопустотных плит для перекрытия ПК 56-12-8 производится согласно Серии 1.141-1 и включает в обозначение тип изделия, его главные размеры и расчетную нагрузку. Варианты написания следующие:
1. ПК 56-12-8 т;
2. ПК 56-12-6 а;
3. ПК 56-12-10;
4. ПК 56-12-12,5;
5. 1ПК 56-12-8 та;
6. 2ПК 56-12-8 АIIIв ;
2.Основная сфера применения изделий.
Плиты с круглыми пустотами ПК 56-12-8 применяют в гражданском и общественном строительстве домов различного назначения для междуэтажного перекрытия. Здания могут быть построены из различных материалов, например, из кирпича или керамзитобетона.
Плиты ПК 56-12-8 устанавливают только в горизонтальном положении. Заделка плит ПК 56-12-8 производится с дополнительным утеплением торцов на глубину – не менее чем 90 мм. Перекрытие этажа производится с гарантированной прочностью, при этом сама плита имеет относительно небольшой вес, что позволяет равномерно распределить вес по всей конструкции. Все это позволяет существенно уменьшить общий вес здания и обустроить более легкие типы фундаментов.
3.Обозначение маркировки изделия .
Маркирование плит с пустотами ПК 56-12-8 осуществляется согласно Серии 1.141-1, с указанием типа изделия ПК – плита с круглыми пустотами, в цифровой комбинации указывают размеры и расчетную нагрузку плитного элемента. Габаритные размеры составляют –
1. Класс напрягаемой арматуры, для ПК 56-12-8 – АтVт;
2. Вид бетона указывается буквой «Т» – тяжелый;
3. Наличие бетонных вкладышей может быть указано буквой «а»;
4.
Геометрический объем – 1,4608 ;
5. Объем бетона на одно изделие – 0,786;
6. Масса изделия составляет 1966;
7. Огнестойкость – 1 и 2 класс.
Маркировка наносится на боковую грань плиты черной краской, также наносят дату изготовления партии и товарный знак компании-производителя.
4.Основные материалы для изготовления и характеристики.
Изготавливают плиты перекрытия с пустотами ПК 56-12-8 методом формования с дополнительным армированием изделий. В качестве напрягаемой арматуры используют прутки класса АтVт и Вр-I, сваренные в каркасные сетки методом контактно-точечной сварки. Каркас располагают на расстоянии от края 3-5 см. Тип сеток С1 и С10, тип стержней арматуры – Т3. Арматуру располагают в продольном положении плитного элемента. Для удобства подъема на высоту в тело плиты закладывают монтажные петли – П1 (после монтажа и срезают или загибают).
Изготавливают ПК 56-12-8 из тяжелых бетонов марки по прочности на сжатие – М200, класс по прочности на сжатие – В15 и В20. Марка бетона многопустотной плиты по морозостойкости не ниже чем F50 (не менее 50 циклов замораживания-размораживания), по водопроницаемости бетонная смесь должна соответствовать марке – не ниже W2. Также бетон для многопустотных плит должен отвечать требованиям достаточной жесткости и малой прогибаемости. Плита с данными характеристиками используется для перекрытия пролетов в 3 метра.
5.Складирование и перевозка.
Транспортировка плит ПК 56-12-8 производится спецтранспортом в «рабочем» горизонтально положении с надежной фиксацией всех элементов. Слои прокладывают изолирующим материалом. Погрузочно-разгрузочные работы производят с соблюдением техники безопасности, так как повреждение пустот приведет к потере несущей способности. Хранят данные изделия в стопке по 8 шт.
, также прокладывая каждый слой деревянными досками толщиной 3 см.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Steel Plates — Size & Weight
Steel Plate Thickness and Weight — Imperial Units
| Nominal Size Thickness (inches) | Weight (lb/ft 2 ) |
|---|---|
| 3/16 | 7.65 |
| 1/4 | 10.2 |
| 5/16 | 12.8 |
| 3/8 | 15.3 |
| 7/16 | 17.9 |
| 1/2 | 20.4 |
| 9/16 | 22.9 |
| 5/8 | 25.5 |
| 11/16 | 28. 1 |
| 3/4 | 30.6 |
| 13/16 | 33.2 |
| 7/8 | 35.7 |
| 1 | 40.8 |
| 1 1/8 | 45.9 |
| 1 1/4 | 51.0 |
| 1 3/8 | 56.1 |
| 1 1/2 | 61.2 |
| 1 5/8 | 66.3 |
| 1 3 /4 | 71.4 |
| 1 7/8 | 76.5 |
| 2 | 81.6 |
| 2 1/8 | 86.7 |
| 2 1/4 | 91.8 |
| 2 1/2 | 102 |
| 2 3/4 | 112 |
| 3 | 122 |
| 3 1/4 | 133 |
| 3 1/2 | 143 |
| 3 3 /4 | 153 |
| 4 | 163 |
| 4 1/4 | 173 |
| 4 1/2 | 184 |
| 5 | 204 |
| 5 1/ 2 | 224 |
| 6 | 245 |
| 6 1/2 | 265 |
| 7 | 286 |
| 7 1/2 | 306 |
| 8 | 326 |
| 9 | 367 |
| 10 | 408 |
- 1 in = 25.
4 mm - 1 lb/ft 2 = 4.88 kg/m 2
4 mm Стальные листы и плиты обычно имеют ширину 36 дюймов, 48 дюймов и 60 дюймов и длину 96 дюймов, 120 дюймов и 144 дюйма.
Пример — вес стальной пластины
Вес стальной пластины толщиной 1 дюйм 36 дюймов (3 фута) x 96 дюймов (8 футов) с весом 40,8 фунта/фута 2 (из таблицы выше) можно рассчитать как
Вт = (40,8 фунт/фут 2 ) (3 фута) (8 футов)
= 979 фунтов
Расчет стальной пластины веса
веса на кв. ft 2 )
t = толщина листа (дюймы)
Вставка 3D-компонентов с помощью Engineering ToolBox Sketchup Extension
Калькулятор веса стального листа — британские единицы
Ширина (дюйм)
Длина (в)
Толщина (в)
Плотность (LB/FT 3 )
9000.
(mm)
(kg/m 2 )
Steel sheets and plates are typical stocked as size 2000 mm х 3000 мм.
Масса 1 кв. метра горячекатаного листа из мягкой стали может быть рассчитана как0295
W = weight of steel plate (kg/m 2 )
t = plate thickness (mm)
Steel Plate Weight Calculator — Metric Units
width (mm)
Длина (мм)
Толщина (мм)
Плотность (кг/м 3 )
Стальная пластина Calculator
, созданный Kenneth Alambra
Calculator
, созданный Kenneth Alambra
. Боуотер
Последнее обновление: 27 января 2023 г.
Содержание:- Что такое сталь?
- Стальные пластины и некоторые области их применения
- Насколько важно знать вес стальных пластин?
- Как измерить вес стального листа?
- Как работает калькулятор стальных весов?
- Хотите узнать больше?
Этот калькулятор веса стального листа поможет вам определить вес стального листа, независимо от его площади и толщины.
Этот калькулятор является расширением нашего калькулятора веса стали, но фокусируется на стальных пластинах. Мы оснастили этот калькулятор теми же список распространенных стальных сплавов , чтобы предоставить вам вес вашего стального листа.
В этом калькуляторе стального листа мы кратко опишем, что такое сталь и как измерить вес стального листа, используя его плотность и объем. Вы также узнаете о некоторых вариантах использования стальных пластин. И так, чего же ты ждешь? Давайте начнем!
🙋 Если вместо этого вам нужно знать вес других металлов, таких как алюминий или золото; у нас есть отдельный калькулятор веса алюминия и калькулятор веса золота, которые вы можете использовать соответственно, чтобы узнать больше о том, как их рассчитать.
Что такое сталь?
Сталь представляет собой металлический сплав, состоящий из железа и углерода . Наличие углерода делает сталь более прочной и устойчивой к разрушению.
Чем больше углерода в стали, тем прочнее она становится.
Добавление в сталь других легирующих элементов может даже улучшить ее пластичность, твердость, долговечность, коррозионную стойкость и многое другое. Чтобы узнать больше об этом, проверьте , что такое сталь? Раздел нашего калькулятора веса стали.
Стальные пластины и некоторые области их применения
Стальные пластины имеют множество применений, особенно в строительстве и производстве различных стальных изделий . Мы можем разрезать стальные пластины на различные формы, пробить их, просверлить в них отверстия и скрепить их болтами для подвижных соединений или полностью отказаться от сверления и сварить их вместе для фиксированного соединения.
Стальные листы используются в различных целях: в качестве косынок в фермах, в качестве фланцев и ребристых опор для стоек, а также при изготовлении сосудов под давлением, таких как лодки, корабли и даже военные транспортные средства.
Насколько важно знать вес стальных пластин?
Как и другие сырьевые материалы, такие как гравий, песок и бетон, сталь также обычно стоит за единицу веса . Поскольку мы можем приобретать сталь различных типов, форм и размеров, установление цены на сталь за единицу веса проще и обеспечивает стабильные цены на рынке. Этот способ ценообразования является причиной, по которой мы рассчитываем вес стали в целом.
Определение общего веса покупаемой нами продукции, включая стальные листы, помогает нам правильно спланировать их транспортировку со склада поставщика на наш проект или производственную площадку. Помимо этих причин, знание веса стальных пластин, которые мы используем в наших проектах, также может помочь нам решить, сможем ли мы поднять конечный продукт, как тот, который мы проиллюстрировали в разделе примера расчета веса стали в этом тексте.
Как измерить вес стального листа?
Определить вес стальных листов очень просто.
Во-первых, нам нужно знать плотность стального сплава , из которого сделана наша плита. В нашем калькуляторе веса стального листа у нас есть плотности наиболее распространенных стальных сплавов, встречающихся в поле Steel type . В качестве справки, вот таблица плотности каждого стального сплава или типа стали в нашем калькуляторе стального листа:
Тип стали | Density (kg/m³) |
|---|---|
Tool steel | 7715 |
Wrought iron | 7750 |
Carbon tool steel | 7820 |
Стальная сталь с холодом | 7830 |
Карбоновая сталь | 7840 0028 |
C1020 HR steel | 7850 |
Pure iron | 7860 |
Mild steel | 7870 |
Stainless steel | 8030 |
После того, как мы определили плотность нашего стального листа, следующим шагом будет получение общего объема нашего стального листа .
Мы можем сделать это различными способами, но проще всего получить площадь нашей пластины и умножить ее на толщину пластины. После получения объема нашей стальной пластины мы можем теперь умножить этот объем на плотность нашей стальной пластины, чтобы рассчитать ее вес, как показано ниже:
вес стальной пластины = объем стальной пластины × плотность
стальных листов одинаковых размеров, вы можете ввести количество стальных листов, которое у вас есть, в наш калькулятор веса стального листа, чтобы получить общий вес стального листа. Как насчет того, чтобы рассмотреть пример, чтобы лучше понять, как рассчитать вес стального листа?
Как работает калькулятор стальных грузов?
Для нашего примера определим вес стальных пластин, которые нам потребуются, например, для изготовления формы для бетонных блоков кубической формы. Для нашей формы нам нужно вырезать 5 квадратов , каждый со стороной 20 см из пластины толщиной 1 см из мягкой стали (7870 кг/м³) , как показано на рисунке ниже:
Для решения вес этих разрезанных стальных пластин, давайте сначала рассчитаем объем стальной пластины, перемножив ее размеры вместе.
Поскольку мы уже знаем, что плотность мягкой стали составляет кг на кубический метр , решим объем стального листа в кубических метров . 20-сантиметровая сторона равна 0,2 метра, а 1-сантиметровая толщина равна 0,01 метра. Итак, мы можем найти объем цельного квадратного листа:
объем стального листа = 0,2 м × 0,2 м × 0,01 м
объем стального листа = 0,0004 м³ 3 9000 для решения веса , у нас есть:
вес стального листа = объем стального листа × плотность
вес стального листа = 0,0004 м³ × 7,870 кг/м³
вес стального листа = 3,148 кг тогда вес будет 3,148 кг × 5 = 15,74 кг . Это большой вес для всего лишь небольшого кусочка кубической формы!
