Плиты перекрытия ПК (пустотные железобетонные) шириной 1.2м от компании ООО «ЖБИ-Поставка», г. Рязань

Железобетонные изделия ЖБИ

ОБРАТНАЯ СВЯЗЬ

Прочность на века

 Прайс-лист актуален с 01.01.2014 г. по 30.05.2014 г

Возможны взаиморасчеты.

Наименование		Размер (мм)	Вес (т)	Цена с НДС
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия	ПК 90-12-8 AтV-1	8980х1190х220	3,17
Плита перекрытия	ПК 89-12-8 AтV-1	8880х1190х220	3,16
Плита перекрытия	ПК 88-12-8 AтV-1	8780х1190х220	3,13
Плита перекрытия	ПК 87-12-8 AтV-1	8680х1190х220	3,09
Плита перекрытия	ПК 86-12-8 AтV-1	8580х1190х220	3,06
Плита перекрытия	ПК 85-12-8 AтV-1	8480х1190х220	3
Плита перекрытия	ПК 84-12-8 AтV-1	8380х1190х220	2,95
Плита перекрытия	ПК 83-12-8 AтV-1	8280х1190х220	2,92
Плита перекрытия	ПК 82-12-8 AтV-1	8180х1190х220	2,92
Плита перекрытия	ПК 81-12-8 AтV-1	8080х1190х220	2,88
Плита перекрытия	ПК 80-12-8 AтV-1	7980х1190х220	2,84
Плита перекрытия	ПК 79-12-8 AтV-1	7880х1190х220	2,81
Плита перекрытия	ПК 78-12-8 AтV-1	7780х1190х220	2,77
Плита перекрытия	ПК 77-12-8 AтV-1	7680х1190х220	2,74
Плита перекрытия	ПК 76-12-8 AтV-1	7580х1190х220	2,7
Плита перекрытия	ПК 75-12-8 AтV-1	7480х1190х220	2,67
Плита перекрытия	ПК 74-12-8 AтV-1	7380х1190х220	2,63
Плита перекрытия	ПК 73-12-8 AтV-1	7280х1190х220	2,6
Плита перекрытия	ПК 72-12-8АтVт-1	7180х1190х220	2,58
Плита перекрытия	ПК 71-12-8АтVт-1	7080х1190х220	2,53
Плита перекрытия	ПК 70. 12-8 AтVт-1	6980х1190х220	2,49
Плита перекрытия	ПК 69-12-8 AтVт-1	6880х1190х220	2,47
Плита перекрытия	ПК 68-12-8 AтVт-1	6780х1190х220	2,43
Плита перекрытия	ПК 67-12-8 AтVт-1	6680х1190х220	2,4
Плита перекрытия	ПК 66-12-8 AтV-1	6580х1190х220	2,36
Плита перекрытия	ПК 65-12-8 AтV-1	6480х1190х220	2,32
Плита перекрытия	ПК 64-12-8 AтV-1	6380х1190х220	2,28
Плита перекрытия	ПК 63-12-8 AтV	6280х1190х220	2,24
Плита перекрытия	ПК 62-12-8 AтV	6180х1190х220	2,3
Плита перекрытия	ПК 61-12-8 AтV	6080х1190х221	2,2
Плита перекрытия	ПК 60-12-8 АтV	5980х1190х220	2,1
Плита перекрытия	ПК 59-12-8АтV	5880х1190х220	2,07
Плита перекрытия	ПК 58-12-8 AтV	5780х1190х220	2,04
Плита перекрытия	ПК 57-12-8 AтV	5680х1190х220	2
Плита перекрытия	ПК 56-12-8 AтV	5580х1190х220	1,97
Плита перекрытия	ПК 55-12-8 AтV	5480х1190х220	1,95
Плита перекрытия	ПК 54-12-8 AтV	5380х1190х220	1,93
Плита перекрытия	ПК 53-12-8 AтV	5280х1190х220	1,9
Плита перекрытия	ПК 52-12-8 AтV	5180х1190х220	1,87
Плита перекрытия	ПК 51-12-8 AтV	5080х1190х220	1,83
Плита перекрытия	ПК 50-12-8 AтV	4980х1190х220	1,79
Плита перекрытия	ПК 49-12-8 AтV	4880х1190х220	1,75
Плита перекрытия	ПК 48-12-8 AтV	4780х1190х220	1,675
Плита перекрытия	ПК 47-12-8 AтV	4680х1190х220	1,67
Плита перекрытия	ПК 46-12-8 AтV	4580х1190х220	1,65
Плита перекрытия	ПК 45-12-8АтV	4480х1190х220	1,56
Плита перекрытия	ПК 44-12-8АтV	4380х1190х220	1,55
Плита перекрытия	ПК 43-12-8АтV	4280х1190х220	1,55
Плита перекрытия	ПК 42-12-8	4180х1190х220	1,49
Плита перекрытия	ПК 41-12-8	4080х1190х220	1,45
Плита перекрытия	ПК 40-12-8	3980х1190х220	1,42
Плита перекрытия	ПК 39-12-8	3880х1190х220	1,385
Плита перекрытия	ПК 38-12-8	3780х1190х220	1,35
Плита перекрытия	ПК 37-12-8	3680х1190х220	1,34
Плита перекрытия	ПК 36-12-8	3580х1190х220	1,28
Плита перекрытия	ПК 35-12-8	3480х1190х220	1,27
Плита перекрытия	ПК 34-12-8	3380х1190х220	1,2
Плита перекрытия	ПК 33-12-8	3280х1190х220	1,19
Плита перекрытия	ПК 32-12-8	3180х1190х220	1,15
Плита перекрытия	ПК 31-12-8	3080х1190х220	1,14
Плита перекрытия	ПК 30-12-8	2980х1190х220	1,08
Плита перекрытия	ПК 29-12-8	2880х1190х221	1,07
Плита перекрытия	ПК 28-12-8	2780х1190х220	1,02
Плита перекрытия	ПК 27-12-8	2680х1190х220	0,97
Плита перекрытия	ПК 26-12-8	2580х1190х220	0,95
Плита перекрытия	ПК 25-12-8	2480х1190х220	0,93
Плита перекрытия	ПК 24-12-8	2380х1190х220	0,87
Плита перекрытия	ПК 23-12-8	2280х1190х220	0,86
Плита перекрытия	ПК 22-12-8	2180х1190х220	0,82
Плита перекрытия	ПК 21-12-8	2080х1190х220	0,8
Плита перекрытия	ПК 20-12-8	1980х1190х220	0,75
Плита перекрытия	ПК 19-12-8	1880х1190х220	0,73
Плита перекрытия	ПК 18-12-8	1780х1190х220	0,68
Плита перекрытия	ПК 17-12-8	1680х1190х220	0,64
Плита перекрытия	ПК 16-12-8	1580х1190х220	0,62

_{Пользовательское соглашение}

Оставить заявку на обратный звонок

Поставщик © 2012 — 2023
ООО Поставщик

существующие виды, преимущества и недостатки, размеры и вес плиты перекрытия

При строительстве зданий и сооружений самыми главными конструкциями, конечно же, считаются несущие. Очень важно, чтобы конструкция здания была прочной и прослужила долгие годы. Плиты перекрытия могу быть использованы в качестве несущих стен, и в качестве несущих горизонтальных перекрытий. Они могут быть междуэтажными и чердачными. Так как в процессе строительства здания, а в последующем и при его эксплуатации, самая большая нагрузка приходится на несущие конструкции, которые должны принадлежать к высокому классу прочности. При этом они обязательно должны иметь способность вынести не только собственный вес, но и вес всех конструкций, находящихся внутри сооружения.

Виды перекрытий и области их применения

На сегодняшний день в строительстве жилых и промышленных зданий и сооружений широко применяются не только железобетонные плиты, но и бетонные. Первые могут быть не только плоскими, но и ребристыми. Их особенность состоит в том, что промежуток между ребрами составляет не более 150 см.

Также плиты перекрытия нашли свое широкое применение при укладке теплотрасс. С их помощью трубы закрывают, а уже после этого засыпают землей. Таким образом, трубы теплотрасс остаются в целости и сохранности.

Все плиты перекрытия можно разделить на шесть основных видов:

• Пустотные;
• Ребристые;
• Полнотелые;
• Монолитные;
• Сплошные доборные;
• Облегченные.

Полнотелые способны намного лучше и надежнее защитить здание от трещин и возможных прогибов. Их толщина составляет не менее 160 мм и они обладают прекрасной звукоизоляцией.

Пустотные нашли свое широкое применение в области строительства зданий и сооружений из бетона, кирпича или стеновых блоков; используются они в данном случае для перекрытий между этажами. За счет того, что плита не является монолитной конструкцией, степень ее тепло- и звукоизоляции повышается.

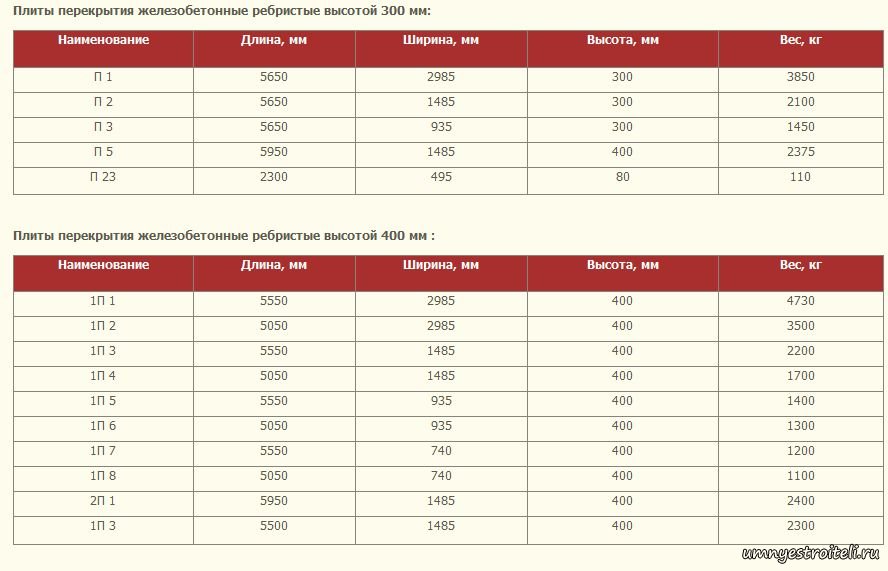

Ребристые конструкции прекрасно подходят для монтажа крыш различного рода зданий, которые имеют промышленное назначение. Подходят для помещений складов, производственных гаражей или ангаров. Как правило, такие помещения не отапливаются и имеют очень большую площадь.

Монолитные изделия также считаются прочными, так как изготавливаются они из железобетонных конструкций сплошного армированного типа. Способны выдержать повышенную силовую нагрузку. Прекрасно подходят для многоэтажного строительства.

Сплошные доборные плиты изготавливаются из бетона, который имеет повышенный класс прочности. Используются в качестве несущих. Благодаря тому, что изготавливаются они из бетона высокой плотности, способны выдерживать серьезные нагрузки.

Облегченные плиты перекрытия отличаются от остальных своим малым весом. Имеют многопустотную структуру. Применяются в строительстве зданий, которые обладают недостаточно прочным фундаментом. При использовании данного вида на фундамент не оказывается дополнительной нагрузки. К ним можно отнести плиты из полистеролбетона.

Помимо данных разделений на виды, плиты перекрытия отличаются между собой еще и значениями толщины и отсутствием либо наличием пустот.

Преимущества и недостатки

Самыми распространенными считаются железобетонные плиты, именно их достоинства и стоит рассмотреть подробнее. По сравнению с заливкой и монолитным бетонированием, железобетонные плиты значительно выигрывают.

Благодаря тому, что большинство видов имеют в своей конструкции пустоты, это улучшает их звукоизоляционные качества. За счет тех же самых пустот достигается наименьший вес плиты, таким образом, нагрузка на фундамент становится значительно ниже, что, конечно, также положительно влияет на само сооружение. Однако стоит помнить, что не все виды изделий имеют достаточное количество пустот, за счет которых и снижается их вес. Именно поэтому при покупке стоит обращать внимание на маркировку изделия.

Если вам необходимо облегчить нагрузку на фундамент, стоит выбирать плиты с наибольшим количеством пустот. Однако, если нужна более устойчивая и прочная конструкция, если здание строится многоэтажное, то лучше отдать предпочтение более прочным конструкциям. Плиты, в конструкции которых имеется много пустот, содержат и предварительно напряженную арматуру, которая придает наибольшую прочность. За счет этого плиты с легкостью можно применять при возведении зданий со средней нагрузкой.

Технические характеристики

Различные изделия с разными маркировками имеют каждая свою толщину, размер пустот и их диаметр. Размеры и наличие пустот, их диаметры определяются согласно ГОСТ 9561 −91. Маркировка осуществляется при помощи буквенных и цифровых обозначений. Разделяется она на две части. Маркировку производят согласно ГОСТ 23009. Например, плита с маркировкой 1ПК 68−10−8 A T. V. Первая часть обозначает, что данное изделие с круглыми пустотами имеет:

• толщину 220 мм,
• диаметр пустот, равный 159 мм,
• опирание происходит по 2-м сторонам,
• длину — 680 см,
• ширину -1 метр.

По второй части маркировки можно определить нагрузку на перекрытие, которая может быть оказана (800 кг на м²), а A T V — напрягаемая арматура класса A T. V. Также в той же маркировке может быть указана морозостойкость изделия, закладные детали и многое другое.

Типичная толщина и вес бетонной плиты |

Что нам нужно рассмотреть, когда мы указываем толщину плиты

Коэффициенты, влияющие на толщину плиты

• Пролет пола (делает ли он пролетал 3M или 10m
• Тип пола
• Maldude of Loading
.
• Требования к противопожарной безопасности
• Требования к конструкции
• Требования к прогибу
• Требования к вибрации

Все вышеперечисленные факторы влияют на толщину плиты.

Требования пожарной безопасности важны для типа здания, независимо от того, требуется ли его защита в течение 60, 90 или 120 минут. Это объясняется увеличением покрытия до арматуры, но при этом увеличивается и толщина.

Другим фактором являются требования заказчика и архитектуры. Нам необходимо рассмотреть их минимальную высоту от пола до потолка, чтобы определить, какой структурный тип пола лучше всего подходит.

Вибрация и деформация являются важным аспектом при строительстве больниц и медицинских центров. Аппараты (МРТ, компьютерные томографы и т. д.) имеют жесткие допуски на отклонение, и для минимизации этих эффектов требуется жесткая плита пола. Это приводит к более толстой плите перекрытия для таких типов конструкций.

Предварительный расчет перекрытий — Соотношение пролет/эффективная глубина

Простым и эффективным способом определения толщины бетона является использование соотношения пролет/эффективная глубина для различных типов полов.

Пример 1: Расчет толщины бетонной плиты

Заказчик поручил инженерам-строителям разработать проект колледжа. Определите начальную толщину плиты между плитой с односторонним движением на расстоянии 8 м между опорными балками и плоской плитой в сетке 8 м x 8 м.

Односторонняя плита

Мы предположили, что плита свободно оперта – Таким образом, отношение пролета/эффективной глубины = 20

8000 мм / Эфф. Глубина = 20

8000/20 = Глубина EFF = 400 мм

Глубина простой односторонней односторонней плиты составляет 400 мм

Плоская плита

Следовательно, коэффициент эффективного глубины = 24

8000mm/eff/eff/eff/eff/eff/eff/eff. . глубина = 24

8000/24 ​​= Eff глубина = 333,3 мм

Глубина свободно опертой односторонней плиты составляет 335 мм

Примечание. Толщину односторонней плиты можно уменьшить, используя непрерывную пролетную плиту (уменьшает момент провисания и создает момент заклинивания над опорами).

При проектировании любой напольной плиты всегда важно учитывать технологичность конструкции и ограничения площадки, так как это может оказать существенное влияние на то, что на самом деле может быть построено.

Если мы, как инженеры, сможем уменьшить толщину плиты на небольшое количество 25 мм, мы сэкономим не только деньги на материалах, но и объем бетона, необходимый во время строительства, чтобы уменьшить количество воплощенного углерода в конструкции и CO2 производство.

Как инженеры, мы должны учитывать устойчивость в наших проектах, в областях, где мы можем уменьшить толщину, включать добавки в бетон и современные методы строительства на месте.

Несущая способность коммерческих бетонных полов

Бетонные полы являются хорошим выбором для коммерческих и промышленных объектов благодаря своей долговечности и устойчивости. Обладая естественной прочностью, даже стандартный бетон минимальной толщины имеет впечатляющую несущую способность. 3000 фунтов на квадратный дюйм является стандартом прочности на сжатие бетонной плиты.

Но это только базовая способность бетона. Скорректировав исходную бетонную смесь и процесс укладки, а также пригласив опытного подрядчика по укладке напольных покрытий, можно значительно повысить несущую способность бетона, чтобы он мог выдерживать более сложные коммерческие применения, такие как вес тяжелой техники или промышленного оборудования.

В Colorado Concrete Repair определение несущей способности и способов ее достижения с помощью бетонной установки является частью нашего обратного проектирования. Существует множество вариантов персонализации бетонных и других коммерческих полов. Сначала определив технические характеристики, которым должен соответствовать ваш пол как для вашей отрасли, так и для того, как вы его регулярно используете, наша команда может использовать наши знания об укладке бетонных полов для планирования и установки пола, который будет соответствовать этим спецификациям.

Факторы, влияющие на прочность бетонного пола на сжатие

Прочность на сжатие — это сила, с которой что-то может давить на бетонную поверхность, не вызывая ее изгиба, растрескивания или иного разрушения. Прочность на сжатие напрямую соответствует его несущей способности. Чтобы увеличить вес, который может выдержать бетонная плита, существует несколько различных факторов, которые мы можем регулировать для достижения необходимой прочности на сжатие. К ним относятся:

Подложка и конструкция основания

Материал, находящийся под бетонным полом, влияет на то, сколько бетона над ним может выдержать. Грузоподъемность основания во многом зависит от типа грунта и степени уплотнения каждого грунта. Песок, гравий и другие зернистые почвы являются самыми прочными. Более глинистые почвы все еще могут подходить для основания, но часто имеют ограничение по весу всего около 400 фунтов на квадратный фут, в отличие от ограничений на зернистые почвы, которые могут составлять до 2000 фунтов на квадратный фут.

Подготовка подходящего основания является важным шагом в укладке нового бетонного пола и дает возможность увеличить допустимую нагрузку на готовую поверхность. В ситуациях, когда почва слишком бедна, чтобы обеспечить необходимую прочность, существуют различные варианты создания подстилающего слоя, достаточно прочного, чтобы соответствовать вашим требованиям.

Пропорции в бетонной смеси

Бетон представляет собой смесь нескольких различных элементов, и соотношения в конечной смеси будут влиять на качество готовой плиты, включая прочность. Эти элементы могут включать:

• Цемент
• Вода
• Песок
• Агрегаты
• Добавки

Цемент необходим для определения прочности и несущей способности бетона на основании как марки цемента, так и его количества. Количество определяется соотношением воды и цемента. Правильное соотношение воды и цемента зависит от условий окружающей среды, а также от технических характеристик бетонного пола.

В целом, более низкое водоцементное отношение будет более прочным, а также более долговечным, чем раствор с более высоким соотношением. Например, водоцементное отношение 0,50 часто начинается при деформации 4000 фунтов на квадратный дюйм, в то время как водоцементное отношение 0,45 может начинаться при прочности 4500 фунтов на квадратный дюйм. Однако здесь есть баланс, так как слишком мало воды дает бетонную смесь, которая не подходит и будет трудной во время укладки, и может не прослужить так долго.

Заполнители в бетоне, такие как песок и гравий, также могут влиять на то, какой вес может выдержать бетонная плита. Некоторые добавки также могут быть включены в бетонную смесь для увеличения прочности на сжатие или устранения других факторов, влияющих на характеристики веса.

Армирование

Армирование бетонного пола стальными стержнями или другим армирующим раствором является одним из способов повышения прочности. Фактическое увеличение нагрузки во многом зависит от положения арматуры, размеров компонентов и материалов. Основываясь на необходимом конечном результате, мы можем спланировать любое армирование, чтобы дополнить прочность бетона.

Толщина бетона

Для бетонного пола минимальная толщина составляет 4 дюйма, из чего выводится номинальное давление 3000 фунтов на квадратный дюйм для базовой укладки бетона. Но увеличение толщины бетона приведет к соответствующему увеличению его несущей способности. Например, увеличение толщины плиты до 5 дюймов может увеличить несущую способность почти на 50%.

Если подобрать правильную толщину для необходимой прочности, не заходя слишком далеко, вы получите эффективный пол без лишних затрат.

Процесс укладки и отверждения

Укладка, выполненная опытным подрядчиком по укладке бетонных полов, позволит получить более прочный пол, чем работы более низкого качества. Точно так же идеальные условия отверждения — или, в противном случае, правильный ответ на менее чем идеальные условия — оптимизируют прочность бетонной плиты на сжатие.

Мы хотим получить компактную поверхность с ограниченной проницаемостью, так как воздушные пустоты снижают прочность бетона. Также необходимо было обеспечить полное отверждение бетона в установленные сроки. Подрядчик может повлиять на это за счет добавок в исходную бетонную смесь, а также за счет правильного планирования и внесения корректировок в зависимости от соответствующих условий окружающей среды.

Отделочные материалы и покрытия для полов

Напольные покрытия, наносимые на бетон, такие как полимерные полы, могут изменить весовые характеристики или ввести новый набор весовых характеристик для вашего коммерческого пола. В зависимости от типа покрытия подрядчик может рассмотреть спецификации в сочетании с нижележащим бетонным полом и основанием, чтобы обеспечить правильную несущую способность.

Соответствие весовым спецификациям бетонных полов, изготовленных по индивидуальному заказу

Достижение правильной спецификации несущей способности бетонных полов во время первоначального процесса укладки будет способствовать развитию вашего бизнеса.
