Плиты перекрытия 48-15-8 Цена размеры вес ГОСТ

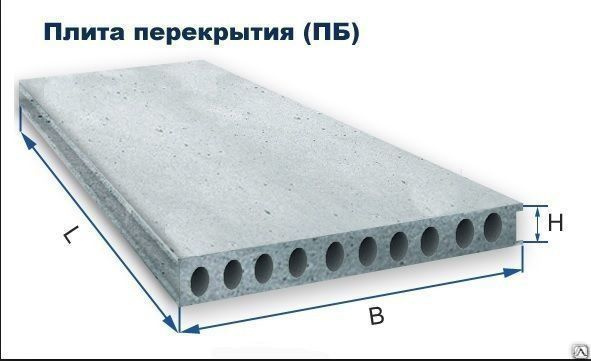

Плита перекрытия ПК 48-15-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно ГОСТа 9561-91. Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия

ПК 48-15 — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники — подъемного крана. Плиты пустотные являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться
плиты пк 48.15.8 должны исключительно в заводских условиях и согласно нормативам ГОСТа.

Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту порядка восемьсот килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

ПК 48-15-6	пк 48.15
ПК 48-15-8	пк 48-15.8
ПК 48-15-10	пк 48.15.12,5
ПК 48-15-12,5	пк 48х15
ПК 48-15-16	пк 48-15. 16

Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край

плиты 48-15 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление.

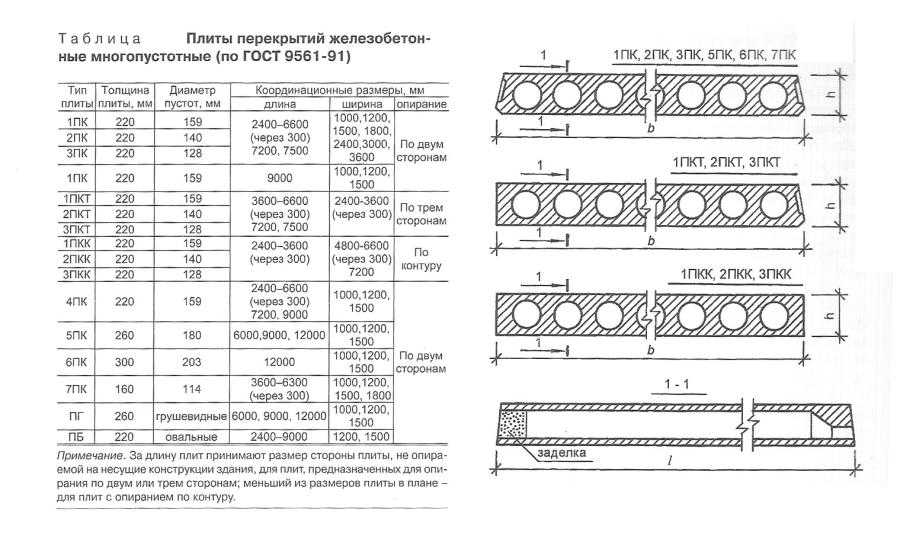

На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры.

Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Вес плит перекрытия разных размеров

Главная > Бетон > ЖБИ >

Дата: 15.09.2014

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Компания	Цена, руб/штука
ООО «Мега-Торг»	13 800
ГрандСервис	12 683
Интернет магазин строительных материалов «Товарищи»	10 918
ООО «Смоленский кирпич»	12 300
Завод ЖБИ 4	12 358
СтройСервис	12 649
ПСО ТОР-ЖБИ	9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

Сколько весит бетон на квадратный фут?

Бетон – очень плотный и тяжелый строительный материал. Его изготавливают путем смешивания цемента, песка и камня с водой. Когда сухой бетон смешивается с водой, он становится полутвердым, по консистенции похожим на густую овсянку. Затем его разливают по формам, где он высыхает, затвердевает и крепнет. Этот процесс называется отверждением и занимает около 28 дней. Так сколько весит бетон на квадратный метр? Поскольку бетон толстый, вы не можете определить его вес, просто измерив квадратные футы. Также необходимо учитывать глубину. Бетонная плита толщиной 1 дюйм весит 12,5 фунтов на квадратный фут. Но бетонная плита толщиной 4 дюйма весит 50 фунтов на квадратный фут. Чем толще бетонная плита, тем больше ее вес на квадратный фут.

Измерить площадь бетонной плиты очень просто. Просто умножьте его длину на ширину (Д х Ш). Но чтобы определить вес бетона на квадратный фут, вы также должны учитывать его толщину. Расчет: длина х ширина х глубина (Д х Ш х Г).

Бетонные плиты имеют объем, что означает, что вы должны измерять их в трех измерениях. Квадратный фут — это двухмерное измерение, которое измеряет только площадь поверхности. Добавляя глубину к уравнению, вы превращаете измерение в кубические футы, а не в квадратные.

При расчете веса бетона выполните следующие действия:

Умножьте длину на ширину плиты, чтобы рассчитать ее квадратные метры.
Затем умножьте это число на толщину плиты.

Зная объем бетонной плиты в кубических футах, легко рассчитать ее вес. Бетон весит 12,5 фунтов на квадратный фут при толщине 1 дюйм. Таким образом, если у вас есть плита толщиной 6 дюймов (6 x 12,5 фунтов), она весит 75 фунтов на квадратный фут.

Сколько весит квадратный фут бетона?

Вес бетона на квадратный фут зависит от толщины плиты. Чем толще плита, тем больше бетона весит на квадратный метр площади поверхности.

Вот разбивка того, сколько весит 1 квадратный фут бетона при различной толщине:

1 кв. фут бетона толщиной 1 дюйм весит 12,5 фунтов/кв. футов
1 кв. фут бетона толщиной 2 дюйма весит 25 фунтов/кв. футов
1 кв. фут бетона толщиной 3 дюйма весит 37,5 фунтов/кв. футов
1 кв. фут бетона толщиной 4 дюйма весит 50 фунтов/кв. футов
1 кв. фут бетона толщиной 5 дюймов весит 62,5 фунта/кв. футов
1 кв. фут бетона толщиной 6 дюймов весит 75 фунтов/кв. футов
1 кв. фут бетона толщиной 7 дюймов весит 87,5 фунтов/кв. футов
1 кв. фут бетона толщиной 8 дюймов весит 100 фунтов/кв. футов
1 кв. фут бетона толщиной 9 дюймов весит 112,5 фунтов/кв. футов

1 кв. фут бетона толщиной 10 дюймов весит 125 фунтов/кв. футов
1 кв. фут бетона толщиной 11 дюймов весит 137,5 фунтов/кв. футов
1 кв. фут бетона толщиной 12 дюймов весит 150 фунтов/кв. футов

Как рассчитать вес бетона на квадратный фут

Вес бетона на квадратный фут рассчитывается на основе длины, ширины и толщины плиты. Вы не можете рассчитать вес бетона, не зная его толщины.

Бетон весит 12,5 фунтов на квадратный фут при толщине 1 дюйм. Чем толще плита, тем больше бетона весит на квадратный метр. Если вы сносите плиту, вам нужно измерить площадь поверхности, чтобы определить квадратные метры (Д х Ш), а затем измерить ее глубину.

Умножьте толщину плиты на 12,5 фунтов на квадратный фут, чтобы получить фактический вес плиты на квадратный фут в зависимости от ее глубины. Например, бетонная плита толщиной 4 дюйма весит 50 фунтов на квадратный фут (12,5 фунтов на квадратный фут при толщине 1 дюйм x 4 дюйма = 50 фунтов на квадратный фут).

Но как узнать, сколько бетона весит квадратный фут, если размеры меньше 1 квадратного фута или целого дюйма?

Чтобы рассчитать, сколько бетонная плита весит на квадратный фут, когда числа становятся меньше, я просто округляю до полного квадратного фута. Например, если я сношу плиту размером 40 футов и 4 дюйма, я делаю ее 41 фут для определения веса. При заполнении бетонного контейнера или вашего грузовика бетоном лучше немного потяжелеть, чтобы не перегрузить грузовик.

Как правило, нет необходимости рассчитывать вес бетона на квадратный дюйм, поскольку эти веса являются приблизительными. Такие вещи, как psi плиты, содержание влаги, арматура, проволочная сетка и размер камня, также влияют на ее вес. Мы вернемся к этому немного позже в статье.

Насколько тяжелее влажный бетон?

Бетон представляет собой пористый материал, поглощающий воду. Когда бетон превращается из полутвердой пасты в твердую структуру, он высыхает и затвердевает. По мере высыхания бетона вода испаряется, оставляя небольшие трубки. Именно эти трубы придают бетону пористую структуру.

Влажная бетонная плита весит примерно на 10 % больше, чем сухая.

Учитывайте эту разницу при расчете веса плиты. Это особенно важно при выполнении работ по сносу или транспортировке битого бетона.

Расчет веса бетонной плиты

При расчете веса бетонной плиты на квадратный фут, кубический фут или кубический ярд необходимо учитывать не только бетон.

Внутри бетонной плиты обычно находится арматура и/или проволочная сетка. Это тоже имеет вес, и его необходимо учитывать при измерении веса плиты. Разломав плиту, вы сможете увидеть, какой тип армирования использовали строители. Оттуда найдите вес материала и учтите его при расчете веса.

Другим важным фактором, влияющим на вес бетона, является вода. Бетон очень впитывающий и может удерживать много воды. Типичная плита может весить на 10% больше на квадратный фут во влажном состоянии, чем в сухом. Как только вы откроете плиту, вы сможете увидеть, сколько воды она удерживает. Имейте в виду, что хотя плита может казаться сухой на поверхности, она все еще может удерживать воду внутри.

Сколько весит бетон толщиной 1,5 дюйма на квадратный фут?

Сколько 1,5 дюйма бетона весит на квадратный фут? При толщине 1,5 дюйма бетонная плита весит около 18,75 фунтов на квадратный фут площади поверхности.

1,5 дюйма бетона — обычная толщина камней для ходьбы.

Сколько весит бетон толщиной 4 дюйма на квадратный фут?

Сколько 4 дюйма бетона весит на квадратный фут? При толщине 4 дюйма бетонная плита весит около 50 фунтов на квадратный фут площади поверхности.

Плита толщиной 4 дюйма является наиболее распространенной толщиной, используемой для тротуаров и пешеходных дорожек.

Сколько весит бетон толщиной 5 дюймов на квадратный фут?

Сколько 5 дюймов бетона весит на квадратный фут? При толщине 5 дюймов бетонная плита весит около 62,5 фунтов на квадратный фут площади поверхности.

5 дюймов бетона — обычная толщина для патио.

Сколько весит бетон толщиной 6 дюймов на квадратный фут?

Сколько 6 дюймов бетона весит на квадратный фут? При толщине 6 дюймов бетонная плита весит около 75 фунтов на квадратный фут площади поверхности.

6 дюймов бетона — обычная толщина подъездной дорожки.

Сколько весит бетон толщиной 8 дюймов на квадратный фут?

Сколько весит 8 дюймов бетона на квадратный фут? При толщине 8 дюймов бетонная плита весит около 100 фунтов на квадратный фут площади поверхности.

8 дюймов бетона — обычная толщина для некоторых фундаментов и краев патио.

Сколько весит бетон толщиной 10 дюймов на квадратный фут?

Сколько 10 дюймов бетона весят на квадратный фут? При толщине 10 дюймов бетонная плита весит около 125 фунтов на квадратный фут площади поверхности.

Толщина бетона 10 дюймов является обычной толщиной для некоторых фундаментов и фундамента на краю проезжей части.

Сколько весит бетон толщиной 12 дюймов на квадратный фут?

Сколько весит 12 дюймов бетона на квадратный фут? При толщине 12 дюймов бетонная плита весит около 150 фунтов на квадратный фут площади поверхности.

12 дюймов бетона — обычная толщина фундамента.

Вес бетона на кубический фут

Другой способ расчета веса бетона — в кубических футах. Кубический фут бетона заполняет пространство шириной 1 фут, длиной 1 фут и глубиной 1 фут. Этот метод отлично подходит для расчета веса бетона после его сноса, потому что больше нет плиты для измерения.

Бетон весит 150 фунтов на кубический фут.
Битый бетон весит 75 фунтов на кубический фут.
Мелко измельченный бетон весит 100–150 фунтов на кубический фут в зависимости от размера частиц.

Важно понимать реальную разницу между весом твердой бетонной плиты на кубический фут и ее весом после сноса. Сам бетон весит одинаково до и после сноса. Однако, когда вы загружаете битый бетон в грузовик или мусорный контейнер, остается много пустот. Чем больше куски бетона, тем больше у вас будет пустот. Это означает меньший вес на кубический фут.

Вес бетона оценивается в кубических футах, когда вам нужно его транспортировать. Это связано с тем, что кузова грузовиков и мусорные контейнеры измеряются по объему. Например, кузов грузовика среднего размера имеет длину 6,5 футов, ширину 4 фута и глубину 2 фута. Это около 52 кубических футов пространства. Если вы загрузите его битым бетоном, это 3900 фунтов. Слишком тяжелый для большинства полноразмерных звукоснимателей.

Понимание того, сколько бетона весит на кубический фут, пригодится, когда вам нужно загрузить и транспортировать разрушенный бетон.

Вес бетона на кубический ярд

Еще один способ определить вес бетона — в кубических ярдах. Кубический ярд бетона заполняет куб длиной 3 фута, шириной 3 фута и глубиной 3 фута.

Кубические ярды используются для подсчета большого количества битого бетона.

Сплошная бетонная плита весит 4050 фунтов на кубический ярд.
Кубический ярд разбитого бетона весит 2025 фунтов.

Сколько бетона может поместиться в мусорный контейнер?

В большинстве районов 10 тонн (20 000 фунтов) предел веса для мусорных контейнеров из соображений безопасности. Поскольку один кубический ярд твердого бетона весит чуть более 4000 фунтов, важно рассчитать вес плиты, прежде чем вызывать мусорный контейнер.

Обычно мы перевозим разрушенный бетон в 15-20-метровых контейнерах, потому что они длинные, низкие и их легко заполнить. Но вы не можете заполнить их полностью. 20-метровый мусорный контейнер, заполненный бетоном, будет весить более 25 тонн, что намного превышает разрешенный законом предел.

В большинстве регионов установлен законный предел допустимого веса грузовика. Если вам нужно избавиться от большого количества бетона, арендуйте несколько мусорных контейнеров. Во-первых, используйте вес бетона на квадратный фут или кубический фут, чтобы рассчитать вес вашего бетона. Затем закажите бетонные мусорные контейнеры с ограничением веса 20 000 фунтов на мусорный контейнер.

Резюме: Сколько весит бетон на квадратный фут?

При расчете веса бетона выполните следующие действия:

Умножьте длину на ширину плиты, чтобы рассчитать ее квадратные метры.
Затем умножьте это число на толщину плиты.

Зная объем бетонной плиты в кубических футах, легко рассчитать ее вес.

Если у вас есть какие-либо вопросы о бетоне, пишите в любое время.

Понимание передачи нагрузок от плиты к балкам

🕑 Время чтения: 1 минута

Передача нагрузок от плиты к балкам определяется геометрическими размерами плиты и направлением арматуры. Нагрузка на плиту, включая собственный вес, постоянную нагрузку и постоянную нагрузку, распределяется по балкам по их сторонам.

Нагрузки на плиты выражаются в весе на единицу площади, тогда как нагрузки на балки выражаются в единицах веса на длину балки.

Если плита имеет обычные размеры, передача нагрузки может осуществляться легко и быстро. Однако, если он имеет неправильную форму, рекомендуется использовать подходящие программы, такие как SAP2000, SAFE и ETABS.

Contents:

One-way Slab
Two-way Slab
- Example
- Solution:
Complex-geometry Slab
FAQs

One-way Slab

The load of the односторонняя плита, имеющая прямоугольную форму, делится поровну между соседними балками. Внутренняя балка воспринимает половину общей нагрузки плиты с каждой стороны.

Рис. 1: Передача нагрузок от прямоугольной односторонней плиты к балкам с двух сторон плиты

Если плита поддерживается только с двух сторон или опирается на все четыре стороны, но отношение более длинной стороны к более короткой стороне больше 2, такая плита называется односторонней, см. Рисунок-2.

Рис. 2: Односторонняя плита к балкам

Двухсторонняя плита

Нагрузки на двустороннюю плиту передаются на все балки со всех сторон. Таким образом, каждая балка несет определенную нагрузку от плиты. Плиту обычно делят на трапециевидные и треугольные области, проводя линии от каждого угла прямоугольника под углом 45 градусов.

Рисунок-3: Передача нагрузок от прямоугольной двухсторонней плиты к четырем балкамРисунок-4: Для квадратной двусторонней плиты нагрузка, передаваемая на четыре балки, равна треугольной площади) на единицу нагрузки на плиту, деленную на длину балки.

Для внутренней балки аналогичным образом оценивается доля веса плиты другой стороны и прибавляется к предыдущей, т. е. нагрузка плиты с другой стороны балки. Таким образом, межкомнатные балки воспринимают нагрузки с обеих сторон.

Рисунок 5: Передача нагрузок от двусторонних плит на внутренние балки

Пример

Плита на рисунке ниже имеет толщину 150 мм и помимо собственного веса выдерживает нагрузку 0,85 кН/м ² перегородка и динамическая нагрузка 2,4 кН/м ² . Перенесите нагрузку плиты на балки со всех четырех сторон.

Рис. 6: Перемещение двусторонней плиты на балки

Решение:

Собственный вес плиты = толщина плиты* удельный вес бетона

/ м = 0,15 *24 / 3,6 кН.0247 2

Суммарная статическая нагрузка на плиту = 3,6+0,85= 4,45 кН/м ²

Можно распределить рабочую нагрузку (нефакторизованную нагрузку) на балку или предельную распределенную нагрузку на плиту; используйте факторизованную нагрузку как для постоянной нагрузки, так и для временной нагрузки плиты в соответствии со спецификациями ACI 318-19.

В этом примере мы используем различные коэффициенты нагрузки, а затем используем комбинацию нагрузок для расчета предельной распределенной нагрузки на плиту. После этого на балки передается предельная распределенная нагрузка.

Предельная распределенная нагрузка (Wu)= 1,2*постоянная нагрузка+ 1,6*постоянная нагрузка

Предельная распределенная нагрузка (Wu)= 1,2*4,45+1,4*2,4= 8,7 кН/м ²

Нагрузка плиты на балку (4 M) = область треугольника*Wu

= 4*8,7 = 34,8 кН

Разнообразная распределенная нагрузка на балку (4 м) = 34,8/4 = 8,7 кН/м

Нагрузка на плиту на балку (4 м) = площадь трапеции*Wu

= 8*8,7=69.6 KN

Равномерная распределенная нагрузка плиты на балку (6 м) = 69,6 /6= 11,6 кН/м

Плита со сложной геометрией

Для распределения нагрузки на плиту со сложной геометрия к балке. Для этой цели можно использовать такие компьютерные программы, как SAP200, SAFE и ETABS. Этот метод также может быть рассмотрен для плит с правильной геометрией.

Часто задаваемые вопросы

Как нагрузка передается от плиты к балкам?

В односторонней плите нагрузки передаются только в одном направлении, тогда как в двухсторонней плите нагрузки передаются в двух направлениях.

Каковы основные виды нагрузок на конструкции?

Типы нагрузок, действующих на конструкции зданий и других сооружений, можно в целом разделить на вертикальные нагрузки, горизонтальные нагрузки и продольные нагрузки. Вертикальные нагрузки состоят из постоянной нагрузки, динамической нагрузки и ударной нагрузки. К горизонтальным нагрузкам относятся ветровая нагрузка и сейсмическая нагрузка. Продольные нагрузки, т. е. тяговые и тормозные силы, учитываются в особых случаях проектирования мостов, козловых балок и т. д.

Как рассчитывается динамическая нагрузка на плиту?

Временная нагрузка на плиту определяется в зависимости от функции конструкции.
