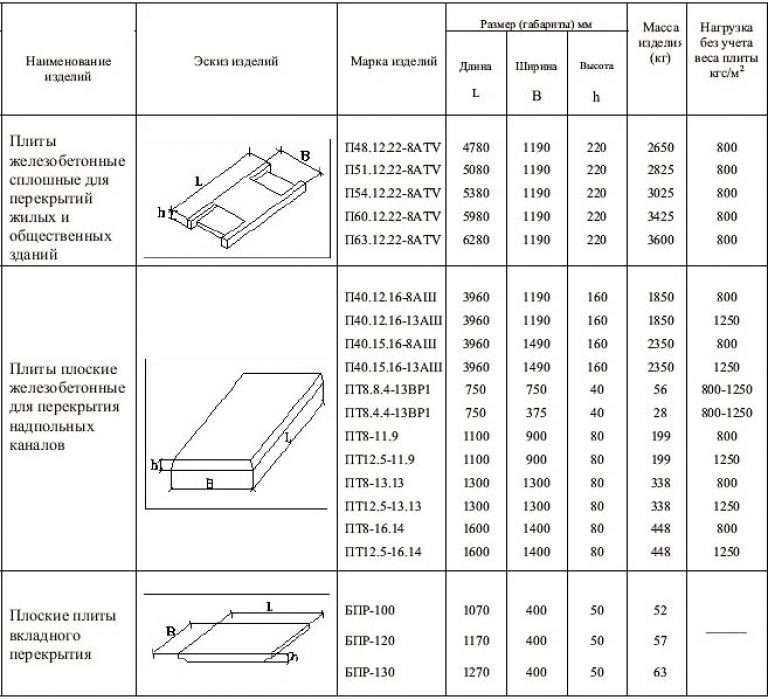

Вес многопустотной плиты перекрытия: Плиты перекрытия Размеры и вес, Маркировка панели ПБ и ПК

ПК 46-15-8 по стандарту:

увеличить изображение

Плиты перекрытия многопустотные ПК 46-15-8 используются в том случае, когда необходимо перекрыть междуэтажный пролет в доме. Так как это высокопрочные изделия, то готовая конструкция также отвечает требованиям по долговечности и долговечности. С помощью четырехугольных плит перекрытия с пустотами ПК 46-15-8 удается получить цельное сооружение с перекрытыми пролетами больших размеров. За счет круглых пустот готовые элементы обладают высокими свойствами звуко- и теплоизоляции, что делает применение плит ПК 46-15-8 в гражданском строительстве полностью экономически оправданными.

1.Варианты написания маркировки.

Написание маркировки многопустотных плит для перекрытия ПК 46-15-8 производится согласно Серии 1.141-1 и включает в обозначение тип изделия, его главные размеры и расчетную нагрузку.

1. ПК 46-15-8 т;

2. ПК 46-15-6 а;

3. ПК 46-15-10;

4. ПК 46-15-12,5;

5. 1ПК 46-15-8 та;

6. 2ПК 46-15-8 АIIIв.

2.Основная сфера применения изделий.

Плиты с круглыми пустотами ПК 46-15-8 применяют в гражданском и общественном строительстве домов различного назначения для междуэтажного перекрытия. Здания могут быть построены из различных материалов, например, из кирпича или керамзитобетона.

3.Обозначение маркировки изделия .

Маркирование плит с пустотами ПК 46-15-8 осуществляется согласно Серии 1. 141-1, с указанием типа изделия ПК – плита с круглыми пустотами, в цифровой комбинации указывают размеры и расчетную нагрузку плитного элемента. Габаритные размеры составляют – 4580х1490х220 , где указаны длина, ширина и высота. Дополнительно в маркировке железобетонных изделий могут быть указаны следующие параметры:

1. Класс напрягаемой арматуры, для

2. Вид бетона указывается буквой «Т» – тяжелый;

3. Наличие бетонных вкладышей может быть указано буквой «а»;

4. Геометрический объем – 1,5013 ;

5. Объем бетона на одно изделие – 0,865;

6. Масса изделия составляет 2163;

7. Огнестойкость – 1 и 2 класс.

Маркировка наносится на боковую грань плиты черной краской, также наносят дату изготовления партии и товарный знак компании-производителя.

4.Основные материалы для изготовления и характеристики.

Изготавливают плиты перекрытия с пустотами ПК 46-15-8 методом формования с дополнительным армированием изделий. В качестве напрягаемой арматуры используют прутки класса АтVт и Вр-I, сваренные в каркасные сетки методом контактно-точечной сварки. Каркас располагают на расстоянии от края 3-5 см. Тип сеток С1 и С10, тип стержней арматуры – Т3. Арматуру располагают в продольном положении плитного элемента. Для удобства подъема на высоту в тело плиты закладывают монтажные петли – П1 (после монтажа и срезают или загибают).

Изготавливают ПК 46-15-8 из тяжелых бетонов марки по прочности на сжатие – М200, класс по прочности на сжатие – В15 и В20. Марка бетона многопустотной плиты по морозостойкости не ниже чем F50 (не менее 50 циклов замораживания-размораживания), по водопроницаемости бетонная смесь должна соответствовать марке – не ниже W2. Также бетон для многопустотных плит должен отвечать требованиям достаточной жесткости и малой прогибаемости. Плита с данными характеристиками используется для перекрытия пролетов в 3 метра.

5.Складирование и перевозка.

Транспортировка плит ПК 46-15-8 производится спецтранспортом в «рабочем» горизонтально положении с надежной фиксацией всех элементов. Слои прокладывают изолирующим материалом. Погрузочно-разгрузочные работы производят с соблюдением техники безопасности, так как повреждение пустот приведет к потере несущей способности. Хранят данные изделия в стопке по 8 шт., также прокладывая каждый слой деревянными досками толщиной 3 см.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Металлоформы многопустотных плиты перекрытия — «ЗЖБИ-1»



Характеристики:

Металлоформы многопустотных плиты перекрытия изготавливаются в соответствии с требованием ГОСТ 25781 - «Формы стальные для изготовления железобетонных изделий»  в соответствии рабочими чертежами серий 1. 141, 1.041, 1.241, ИИ-04-4 и ИИ04-4Н-6. Формы разрабатываются и изготавливаться для поточно-агрегатной технологии изготовления многопустотных плит перекрытия с возможностью пропарки в камерах, а так же с напряжением арматуры на упоры формы.Для регулировки длины плит предусмотрено изготовление металлического отсекателя, что позволяет изготовления плит не стандартной длины.

Марка изделия	Размеры плит, мм			Вес металлоформы, кг
	длина	ширина	толщина
серия 1.141-1
ПК60.10	5980	990	220	2100
ПК60. 12		1190		2500
ПК60.15		1490		3200
ПК63.10	6280	990	220	2400
ПК63.12		1190		2600
ПК63.15		1490		3400
серия 1. 241-1
П72.12	7180	1190	220	3000
П72.15		1490		3700
П90.10	8980	990	220	3400
П90.12		1190		3800
П90. 15		1490		4600

Экспериментальное и аналитическое исследование многопустотной плиты с использованием легкого бетона – IJERT

Экспериментальное и аналитическое исследование многопустотной плиты с использованием легкого бетона

Лекшми Соман1, Аша Филип2

1PG Ученый, 2Ассистент профессора,

Инжиниринг, Инженерный колледж Шри Будды, Патанамтхитта-689625 Патанамтхитта -689625

Резюме: Бетон играет важную роль в строительстве. В строительстве плита является одним из самых крупных и важных элементов конструкции, потребляющих бетон. Плиты в здании в основном выдерживают стационарную нагрузку и временные нагрузки. Бетонная плита использует больше бетона, чем требуется, поэтому ее необходимо оптимизировать. Поэтому уменьшите бетон в центре плиты, создав различные отверстия.

Эта статья в основном направлена ​​на сравнение конструкционной адекватности многопустотных плит с использованием высокопрочного легкого бетона. Легкий конструкционный бетон представляет собой улучшенную версию бетона с акцентом на снижение плотности бетона. Он сохраняет легкий вес конструкции, обеспечивая достаточную прочность. Целью этой дипломной работы является демонстрация поведения при изгибе, а также сравнение коэффициента пустотности многопустотных плит с различными отверстиями (круглыми, квадратными, ромбовидными) с использованием легкого бетона.

Ключевые слова: Пустотная плита, Высокопрочный легкий бетон, Поведение при изгибе

1. ВВЕДЕНИЕ

Бетонные плиты представляют собой жесткие конструкции, обычно изготовленные из бетона с небольшой высотой по сравнению с другим размером. Плиты в строительстве в основном выдерживают постоянные нагрузки и временные нагрузки. Уменьшение собственного веса плит необходимо для снижения общей стоимости конструкций. Одним из вариантов является использование многопустотных плит. Предварительно напряженные бетонные пустотелые панели широко используются во всем мире в бетонных и стальных конструкциях, включая здания, парковочные конструкции и мосты. Одним из наиболее распространенных применений этих элементов являются системы перекрытий, где сборные предварительно напряженные бетонные пустотелые панели используются вместе с монолитным бетонным покрытием (CIP) для формирования устойчивой к нагрузкам композитной системы перекрытий. Свет Исследование ограничено

• Пустотная плита с круглыми, прямоугольными и ромбовидными отверстиями.

• Легкий бетонный материал (марка М40)

• Двухточечная загрузка

  1. ОБЗОР ЛИТЕРАТУРЫ

     В этой главе дается краткий обзор предыдущих исследований, проведенных в области многопустотных плит.

     Nanang Gunawan Wariyanto, Yanuar Haryant, Gathot Heri Sudibyo изучили поведение на изгиб сборных многопустотных плит с использованием труб из ПВХ и пенополистирола с различным армированием. В этом исследовании обсуждается поведение при изгибе сборных многопустотных плит с различными типами армирования.

     Haryanto, Gathot Heri Sudiby Пустотные плиты обычно используются в различных типах конструкций. Обычно они включают в себя 50-мм бетонное покрытие. Инженеры-строители могут использовать это покрытие для увеличения несущей способности плиты. Североамериканские стандарты проектирования относятся к горизонтальному сдвигу

     Весовой конструкционный бетон

     представляет собой улучшенную версию бетона с акцентом на снижение плотности бетона. Когда структурные проблемы требуют минимальной статической нагрузки, используется легкий бетон. Он идеально подходит для ремонта настила крыши, заполнения лестничных площадок, приподнятых плит перекрытий или укладки на существующие настилы перекрытий. Поскольку он легкий, его легко поднимать и переносить, что является важным преимуществом легкого бетона. Он также предлагает более медленную скорость передачи температуры, чем стандартный бетон, что приводит к улучшению теплоизоляционных свойств. В этом исследовании используется новая гибридная конструкция элементов типа многопустотных плит, в которой используется многопустотная плита из высокопрочного бетона с легким заполнителем для проверки их конструктивной адекватности.

     1. ЗАДАЧИ

• Для сравнения характеристик многопустотной плиты с бетоном марки М40 и высокопрочным легким бетоном

• Для проверки работоспособности многопустотных плит с различной формой отверстий

• Построить и сравнить кривую прогиба под нагрузкой многопустотной плиты с различной формой отверстий с использованием высокопрочного легкого бетона марки М40

• Для проверки результатов эксперимента с помощью ANSYS.

  1. ОБЛАСТЬ ПРИМЕНЕНИЯ

     Прочность

     на границе раздела многопустотных плит и бетонного покрытия с шероховатостью поверхности плиты. В данной статье представлены результаты четырех испытаний на выдавливание многопустотных плит, поставленных двумя производителями, которым была придана шероховатость с помощью обычной стальной щетки.

     Эрай Баран Представлены результаты исследования реакции на изгиб сборных преднапряженных железобетонных многопустотных плит с монолитным бетонным покрытием. Экспериментальная часть исследования включала в себя нагрузочные испытания пяти сборных железобетонных многопустотных элементов. Численно определенная реакция на изгиб испытуемых образцов позже сравнивалась с поведением, полученным экспериментально.

     Ronglan Zhang Предложены основные допущения для модели сплошности трубчатой ​​пустотелой плиты в сочетании с анализом сплошности и расчетом конечно-элементной модели; Определено и решено уравнение неразрывности трубчатой ​​пустотелой плиты по малой оси, опертой двумя концами на пустотелую ось при вертикальной равномерной нагрузке.

  1. МЕТОДОЛОГИЯ

В настоящем исследовании проводится экспериментальная программа для сравнения поведения при изгибе многопустотных плит с различными отверстиями. Бетонные кубы отлиты из бетона марки М40 и высокопрочного легкого бетона. Ж/б плита предназначена для исследования поведения ж/б балки при изгибе под нагрузкой с использованием смеси, обеспечивающей оптимальную прочность. Экспериментальное исследование должно быть проверено с использованием программного обеспечения ANSYS. Определены свойства составляющих бетона, таких как цемент, мелкий заполнитель, крупный заполнитель. Свойства должны соответствовать рекомендациям, приведенным в нормах IS. Состав смеси из бетона марки М40 и легкого бетона марки М40 готовят с использованием свойств материала. Многопустотные железобетонные плиты должны быть спроектированы с использованием смеси М40. Размер многопустотной плиты 1 м²—1 м×0,12 м 9Таблица II

РЕЗУЛЬТАТЫ

Испытание на затвердевшем бетоне

, полученные для контрольной смеси M40

Рис.1 Испытание куба на прочность при сжатии

Ф

Рис. 2 Испытание на прочность на изгиб балки

Рис. 3 Испытание на прочность на растяжение при разделении на цилиндре

Таблица IV

Прочность на сжатие затвердевших бетонных кубов

Таблица V

Прочность на изгиб затвердевшего бетона

Таблица VI

Сплит Прочность на растяжение затвердевшего бетона

Таблица VII

Пропорция смеси с различным процентным содержанием метакаолина

Таблица VIII

Влияние метакаолина на прочность бетона на сжатие

Рис. 4 Графическое представление кубической прочности на сжатие различных смесей с возрастом

Таблица IX

Пропорции смеси для легкого бетона марки М40 – Пробная смесь

• Были проведены предварительные исследования крупного заполнителя, мелкого заполнителя, цемента и заполнителя Leca

• Состав смеси легкого бетона М40 и М40

• Оптимум суперпластификатора 0,75%

• Оптимум метакаолина 20% цемента

БЛАГОДАРНОСТЬ

Я благодарен моему руководителю, доценту Аше Филип с факультета гражданского строительства за ее постоянную поддержку и умелое руководство. Также благодарю моих родителей, друзей и т. д. за их постоянную поддержку в выполнении этой работы

ССЫЛКИ

1. [1] Нанан Гунаван, Вариянт но, Янаур. Поведение сборных многопустотных плит из сборного железобетона с использованием пенополистирола с различными типами армирования (2016 г. ) Журнал структурных и устойчивых инженеров.
2. [2] Haryanto, Gathot Heri Sudibyo Аналитическое моделирование поверхности раздела между слегка шероховатой многопустотной плитой и монолитной плитой (2015), Engineering Structures.
3. [3] Thersita Herni Setiawan, Bryen Adryfen Анализ рисков и определение приоритетов предотвращения рисков с использованием метода анализа видов и последствий отказов в процессе производства многопустотных плит (2016), Инженерные конструкции
4. [4] Даниэль Делима Араужо, Маред Уильям Рейс, отдел продаж соединителей со стальными шпильками с головкой для композитных стальных балок со сборными многопустотными плитами со структурным верхом (2016 г.)
5. [5] Эрай Баран Влияние монолитного бетонного покрытия на реакцию на изгиб сборных железобетонных пустотных плит (2015)
6. [6] Прадип Канакери, С. Сурья Пракаш. Экспериментальная оценка усиления наложенного слоя и стержней NSM GFRP на поведение на изгиб предварительно напряженной сборной многопустотной плиты (2016)
7. [7] Абдолерза Атаео, Марк А. Брэдфорд Анализ методом конечных элементов полужестких композитных соединений из быстрорежущей стали с бетонными плитами и деформируемыми болтовыми соединителями на сдвиг (2016 г.) http://www.scirp.org/journal/eng
8. [8] Ашам Адави, Магед А. Юсеф. Оценка межфазных напряжений сдвига в композитной многопустотной плите с использованием аналитического решения (2016 г.) http://www.scirp.org/journal/eng
9. [9] Ronglan Zhang Эквивалентная жесткость на малой оси бетонной пустотелой плиты на основе анализа сплошности (2015) Engineering Structures
10. [10] Айхам Адави, Магед А. Юсеф, Мохамед Э. Мешали Моделирование методом конечных элементов многопустотных композитных плит (2015) ASCE

Планка NiCore™ — толщина выпуклости и верха

Автор: Лаура Мартин | Опубликовано: 10 ноября 2020 г. | Последнее обновление: 23 февраля 2023 г.

Категории: Сборный железобетон

Сборные предварительно напряженные многопустотные плиты обычно имеют выпуклость (т. ) ничем не отличаются. Периодически мы сталкиваемся с строительными спецификациями, в которых указывается, что многопустотные плиты должны быть изогнуты для преодоления прогиба статической нагрузки из-за собственного веса, но такие спецификации не могут быть далеки от реальности. Это, несомненно, пережиток строительной практики монолитных плит и балок с изгибом центрирования (т. Хотя желательность этого очевидна как для проектировщиков, так и для подрядчиков, при этом упускается из виду тот факт, что сборные, предварительно напряженные многопустотные плиты, сплошные плиты, балки и двойные тавры отливаются в виде продольных, плоских форм и  только получают изгиб за счет внешнего натяжения предварительно напряженных прядей. Выбор количества эксцентрично расположенных предварительно напряженных прядей зависит от приложенных нагрузок, которые должен выдерживать элемент, величина которых почти всегда превышает величину прогиба отдельного элемента под действием собственного веса. Высококачественные планки NiCore™ являются результатом тщательно срежиссированного танца минимизации веса (экономия материалов), максимального увеличения пролетов (архитектурная открытость), соответствия требованиям нагрузки (структурная целостность), контроля прогибов (удобство обслуживания) и обеспечения огнестойкости (безопасность жизни). ). Развал является естественным следствием максимально эффективного выполнения всех этих требований, и его не следует рассматривать как неизбежное зло, с которым нужно мириться. Многие конкурирующие системы для фальшполов и крыш сталкиваются с прямо противоположной ситуацией прогиба, что приводит к увеличению толщины плит, чем предполагалось, и возможному затоплению во время сильного дождя.

Это краткое описание выпуклости служит отправной точкой для рассмотрения толщины бетонного покрытия. В то время как в зонах с малой нагрузкой пешеходов, таких как квартиры и отели, обычно просто используют неструктурные материалы местного применения, такие как Gyp-Crete® или ARDEX K 500™, чтобы обеспечить гладкую основу для отделки пола и достаточно ровный пол, иногда это необходимо спроектировать систему перекрытий с использованием монолитного композитного бетонного покрытия. Это приложение более распространено в местах с интенсивным движением, таких как школы, тюрьмы, магазины, производство и т. д., и ведет себя подобно конструкции из композитных стальных балок и плит. Планка NiCore™ изначально спроектирована так, чтобы выдерживать собственный вес и вес влажного бетонного покрытия, после чего полностью композитная секция выдерживает все дополнительные нагрузки, которые впоследствии применяются, тем самым укрепляя и без того прочную структурную систему, увеличивая ее жесткость на 50. % до 70%.

Запросить экскурсию по заводу

Это подводит нас к намеченной цели данного документа относительно толщины монолитного композитного покрытия. Хотя выбор буквально бесконечен, по существу есть два (2) варианта проектирования и строительства, как показано на диаграмме ниже. Диаграмма (а), несомненно, отражает намерение большинства проектировщиков и строителей построить ровный фасад с отделкой пола. На диаграмме (b) показано предположение, что таблицы нагрузок имеют одинаковую толщину покрытия, часто выбираемую толщиной 2 дюйма.

В целях обсуждения предположим, что прогиб NiCore™ Plank оценивается в L/360, или 1 дюйм на пролете 30 футов-0 дюймов. Если в строительных документах указано, что толщина монолитного покрытия составляет 2 дюйма, разумно предположить, что это произойдет на опорных концах для целей расчета строительных размеров. Но фактическая толщина покрытия в середине пролета, где прочность на изгиб и напряжения являются наиболее важными, составляет всего 2 дюйма – 1 дюйм = 1 дюйм с учетом прогиба NiCore™ Plank. Но проницательный наблюдатель может поинтересоваться прогибом NiCore™ Plank под весом влажного бетонного покрытия (например, 25 фунтов на квадратный фут). Поскольку 8-дюймовые доски NiCore™ довольно прочны, прогиб верхней части составляет примерно ¼ дюйма на пролете 30,0 футов. Таким образом, толщина бетонного покрытия в середине пролета больше похожа на 2 дюйма – 1 дюйм + ¼ дюйма = 1 ¼ дюйма. Хотя очевидно, что это приводит к меньшему количеству бетонного покрытия, необходимо учитывать две (2) проблемы:

• Композитные свойства системы были нарушены, поскольку общая толщина составляет 9,25 дюйма вместо 10 дюймов. Это нежелательное последствие.
• Уменьшенная толщина верхнего слоя может обеспечить недостаточное покрытие заполнителя и армирования, а также более уязвима к отслаиванию и отслаиванию от подложки NiCore™ Plank. Это тоже нежелательное последствие.

Если иное не указано инженером-регистратором (EOR), инженеры NCP обычно анализируют планку NiCore™, используя уменьшенную толщину бетонного покрытия, полученную в результате расчетного изгиба и немедленного прогиба мокрого бетонного покрытия. Вес бетонного покрытия консервативно основан на номинальной толщине. Таким образом, в приведенном выше примере мы будем проектировать, предполагая равномерную толщину бетонного покрытия 1¼ дюйма и вес 25 фунтов на квадратный фут. При этом мы не заявляем и даже не подразумеваем целостность 1¼ дюйма бетонного покрытия, так как это должно быть оценено МУН. По этой причине NCP настоятельно рекомендует, чтобы опубликованные таблицы нагрузок не «растягивались до предела» при проектировании конструкций. Различия в толщине покрытия и наличие вводов MEP, которые разрывают предварительно напряженные пряди, могут поставить под угрозу фактическую несущую способность конструкции, поэтому опытные проектировщики часто ограничивают расчетные пролеты примерно до 85% от максимального опубликованного пролета, указанного в обычных таблицах нагрузок.

Другим вариантом, который нельзя упускать из виду, является увеличение номинальной толщины верхнего слоя бетона с учетом расчетного прогиба NiCore™ Plank. Чтобы развить предыдущий пример, строительные чертежи могут быть детализированы, чтобы показать номинальную толщину покрытия 3 дюйма вместо 2 дюймов. Прогиб NiCore™ Plank останется равным 1 дюйму, но прогиб влажного бетонного покрытия увеличится примерно до ⅜ дюйма. На опорах общая толщина конструкции будет 8 дюймов, но приблизительная толщина верхней части в середине пролета будет около 3 дюймов — 1 дюйм + ⅜ дюйма = 2,375 дюйма. Хотя это приводит к дополнительной толщине бетонного покрытия, это может стать более желательным решением с точки зрения конструктивных особенностей.
