Вес бетона в15: Масса бетона В15 — Справочник массы

Содержание

Плиты подоконные железобетонные. «Завод Ячеистого Бетона» Филиала «ЗЯБ №822»

Марка изделия

Габаритные размеры, мм Объем 1 изд., м³ Класс бетона (марка бетона) Вес 1 изд., Y=2400, кг/м³, кг

ПО 15.20.40-т

подоконник

1500×200×40

0,012

В15 (М200)

30

ПО 13.

35.40-т

подоконник

1300×350×40

0,018

В15 (М200)

45

ПО 20.35.40-т

подоконник

2000×350×40

0,028

В15 (М200)

71

ПО 10.40.40-т

подоконник

990×400×40

0,016

В15 (М200)

40

ПО 10. 40.40-т*

подоконник

1000×400×40

0,016

В15 (М200)

40

ПО 12.40.40-т

подоконник

1190×400×40

0,019

В15 (М200)

47

ПО 13.40.40-т

подоконник

1300×400×40

0,021

В15 (М200)

52

ПО 15. 40.40-т

подоконник

1500×400×40

0,024

В15 (М200)

59

ПО 18.40.40-т

подоконник

1800×400×40

0,029

В15 (М200)

72

ПО 19.40.40-т

подоконник

1900×400×40

0,03

В15 (М200)

74

ПО20. 40.40-т

подоконник

2040Х400Х40

0,033

В15 (М200)

81

ПО 23.40.40-т

подоконник

2300×400×40

0,037

В15 (М200)

91

ПО 24.40.40-т

подоконник

2400×400×40

0,038

В15 (М200)

94

ПО 13.

50.40-т

подоконник

1250×500×40

0,025

В15 (М200)

62

ПО 20.50.40-т

подоконник

2000×500×40

0,040

В15 (М200)

99

ПО 21.50.40-т

подоконник

2100×500×40

0,042

В15 (М200)

103

ПО 24. 50.40-т

подоконник

2350×500×40

0,047

В15 (М200)

116

ПО 10.55.40-т

подоконник

1000×550×40

0,022

В15 (М200)

55

ПО 13.55.40-т

подоконник

1300×550×40

0,029

В15 (М200)

72

ПО 14. 55.40-т

подоконник

1400×550×40

0,0308

В15 (М200)

77

ПО 15,5.55.40-т

подоконник

1550×550×40

0,034

В15 (М200)

84

ПО 19.55.40-т

подоконник

1900×550×40

0,042

В15 (М200)

104

ПО 22. 55.40-т

подоконник

2200×550×40

0,0484

В15 (М200)

119

ПО 25.55.40-т

подоконник

2500×550×40

0,055

В15 (М200)

135



ПО 10.60.40-т

подоконник

1000×600×40

0,024

В15 (М200)

59

ПО 14. 60.40-т

подоконник

1400×600×40

0,034

В15 (М200)

84

ПО 15.60.40-т

подоконник

1500×600×40

0,036

В15 (М200)

89

ПО 17.60.40-т

подоконник

1700×600×40

0,041

В15 (М200)

101

ПО 19. 60.40-т

подоконник

1900×600×40

0,046

В15 (М200)

113

ПО 20.60.40-т

подоконник

2000×600×40

0,048

В15 (М200)

118

ПО 22.60.40-т

подоконник

2200×600×40

0,053

В15 (М200)

131

ПО 23. 60.40-т

подоконник

2320×600×40

0,056

В15 (М200)

138

ПО 24.60.40-т

подоконник

2400×600×40

0,058

В15 (М200)

144

ПО 10.30.40-т
подоконник

1000×300×40

0,012

B15 (M200)

30

ПО 15. 55.40-т
подоконник

1500×550×40

0,033

В15 (М200)

81

ПО 26.55.40-т
подоконник
2600×550×40 0,057 В15 (М200) 141

Бетон В15, М200

 В15, М200

В продаже имеется большой выбор марок бетона, которые в свою очередь разделяются на классы. Стройматериал имеет различный состав, плотность и области использования. В статье речь пойдет о таком стройматериале как бетон М 200 класса В15. По основным свойствам пескобетонная смесь М 200 относится к виду тяжелых бетонов. Все классы до М 150 используют для подготовительного этапа в ремонтных работах, к ним относятся: заливка фундаментного основания, монолитных сооружений и плит из железобетона. Еще его применяют при постройке дорожек из бетона, на которые будет производиться нагрузка средней тяжести.

Бетон тяжелый класс В 15 М 200 имеет конструктивные особенности, которые прописаны в действующих нормативах ГОСТ. Цементный раствор способен упорядочить прочностные показатели готовой конструкции, рецепт изготовления и пропорции состава, коэффициенты упругости, плотности, расчетного сопротивления сжатия, удельная масса кубометра раствора. Главная характеристика готовой конструкции – сопротивление сжатию, которое обозначается буквой «М» и числом марки. Бетон В 15 класса прочности М 200 со средней номинальной прочностью. Показатели качества раствора, максимальной прочности и плотности достигнут через 28 дней. В состав цементного раствора входят щебень различного вида – гравий, гранит, известь с фракцией от 6 до 70 мм.

Для сооружения монолитных конструкций по ГОСТу допускается применения щебенки и гравия с габаритами до 14 см. Твердые наполнители должны превышать прочностное и расчетное сопротивление в 2 раза. Крупно фракционный заполнитель служит для создания структурных каркасов домов из железобетона. Рецепт для приготовления состава должен включать в себя песок с фракцией от 0,15 до 5 мм. Мелкий наполнитель с плотностью 1790 кг/м3. Пескобетонная смесь М 200 с данными по расчету сопротивления сжатия 200 кг/м3. Чтобы работы на крупных объектах протекали быстрее, в бетон тяжелый класс в15 м200 добавляют не мелкий гравий или щебень крупность заполнителя должна составлять 20 — 140 миллиметров. Главная особенность бетонного раствора – сопротивление сжатию Rbn, которое маркируется буквой «М» с числом. Удельный вес 1 м3 бетона В 15 М 200 составляет от 1800-2500 килограмм. Масса состава колеблется от плотности всех компонентов и бывает в пределах 300-3000 кг.

Компоненты бетона В15

Марка бетона М 200 является соединением низкого состава, из-за содержания быстродействующих, гидрофобных, сульфатостойких, пластифицированных цементных элементов. Техническими особенностями не предусмотрено введение в него какой-либо добавки включающей активные минералы.

В нередких вариантах в него добавляются элементы, имеющие поверхностно-активные свойства. Эти частицы сделают смесь пластичной, морозоустойчивой либо быстровысыхающей. Именно из-за таких добавок, бетон М 200 В 15 применяется в регионах с колебаниями температуры либо на стройплощадках, где требуется выполнять работу за короткий период времени.

Бетон В 15 С 12/15 описание, состав, характеристики

Бетон В15: описание, характеристики, применение

Бетон класса B15 активно используется в промышленном и гражданском строительстве. Речь идёт о популярной марке бетона М200, для которой характерны нормативные показатели прочности 196 кгс/см2.

Столь востребованный материал долговечный и стойкий к негативным факторам окружающей среды.

Бетон B15 изготавливается с применением цемента, мелкого заполнителя, песка с частицами размером 0,15 до 5 мм и гравия или щебня (6-70 мм). Для получения качественного материала сначала смешиваются сухие компоненты, потом они разбавляются водой (20 % от объёма). В отдельных случаях производители добавляют пластификаторы, минеральные вещества.


Бетон В12 (М200): технические характеристики

От того, какие используются сырьевые материалы, зависят свойства бетона. Учитывается и точность соблюдения расхода компонентов, технология приготовления смеси, уход за конструкцией в ходе затвердения.

Среди характерных показателей бетона В15 представлены:

  • Прочность на сжатие (196 кгс/см2).
  • Класс по морозостойкости (20-150 циклов замораживания и оттаивания).
  • Влагонепроницаемость (W2-W6).
  • Подвижность (различают подвижный, жесткий бетон).
  • Плотность.

Бетон В15 отличается прочностью, которой достаточно для создания несущих конструкций. Наша компания поставляет материал высокого качества. Для него характерны не только прочность и длительный срок службы, но и относительно низкая стоимость, что делает его таким популярным.


Бетон В15: сферы применения

Особенно активно бетон марки М200 используется в частном домостроении.

Чаще всего данный материал заказывают те, кто занимается:

  • возведением фундаментов под нетяжелые постройки, здания;
  • обустройством отмосток, лестниц, садовых дорожек;
  • сооружением бетонных стяжек, полов, стен;
  • созданием железобетонных изделий;
  • заливкой колон;
  • строительством парковочных, спортивных площадок.

Бетон М200 применяется на дачных и приусадебных участках.

Более подробно о том, где используется материал данной марки, каковы его характеристики, вы можете узнать у наших менеджеров. Все консультации бесплатные. Звоните, уточняйте, заказывайте!

Бетон марки В15 М200: характеристики, пропорции, состав


Бетон марки М200 (класса В15) применяют для возведения фундамента, цоколя, стен, отмостки, садовых дорожек, тротуарной плитки и даже бассейнов. По соотношению цены и прочности эта марка подойдет для почти всех сфер частного строительства.

Технические характеристики В15

Средняя прочность на сжатие196 кгс/см2
Гарантированная прочность на сжатие15 мПа
ВодонепроницаемостьW2‒W6
МорозостойкостьF50 ‒F150
ПодвижностьП2‒П4
Плотность2300‒2400 кг/м3
Вес 1м32300‒2400 кг

1. Марка бетона определяет округленную среднюю прочность на сжатие, а класс — гарантированную в мегапаскалях. При желании можно перевести мПа в кгм/см2, для этого умножим 15 на 10,2. Получаем гарантированную прочность 153 кгс/см2. Раньше в строительстве бетон обозначали марками, теперь в нормативных документах используют класс, но продавцы еще не отошли от старой системы.

2. Водонепроницаемость зависит от специальных добавок, плотности, однородности и качества укладки. Эта характеристика показывает, какое давление воды может выдержать 1 см2 материала. У В15 она варьируется от W2 до W6.

3. Класс морозостойкости обозначает количество циклов заморозки и оттаивания. Чаще всего М200 способен пережить 100 циклов.

4. Материал с высокой подвижностью легче укладывать в тонкую или круглую опалубку, для этого в бетон добавляют пластификаторы. Согласно ГОСТу 10181.1-81 для определения этого параметра смесь заливают в специальный конус, вибрируют, а потом смотрят, на сколько сантиметров бетон осел.

5. Плотность зависит от объема воды, размеров заполнителей и грамотного уплотнения при заливке. Тяжелые бетоны имеют плотность от 1800 до 2500 кг/м3, все, что плотнее — особо тяжелые материалы, которые применяют в промышленном строительстве. Вес зависит от вида наполнителей и количества пустот.

Состав и пропорции

Как и все другие, бетон марки В15 М200 состоит из вяжущего — цемента, заполнителей — песка и щебня. Все эти компоненты перемешиваются и разводятся чистой водой до состояния жидкого теста или густой сметаны. Вообще, густота может быть различной в зависимости от требований. Например, в опалубку с арматурой нужен более текучий состав, так как раствор должен заполнить пространство между армирующими прутками.

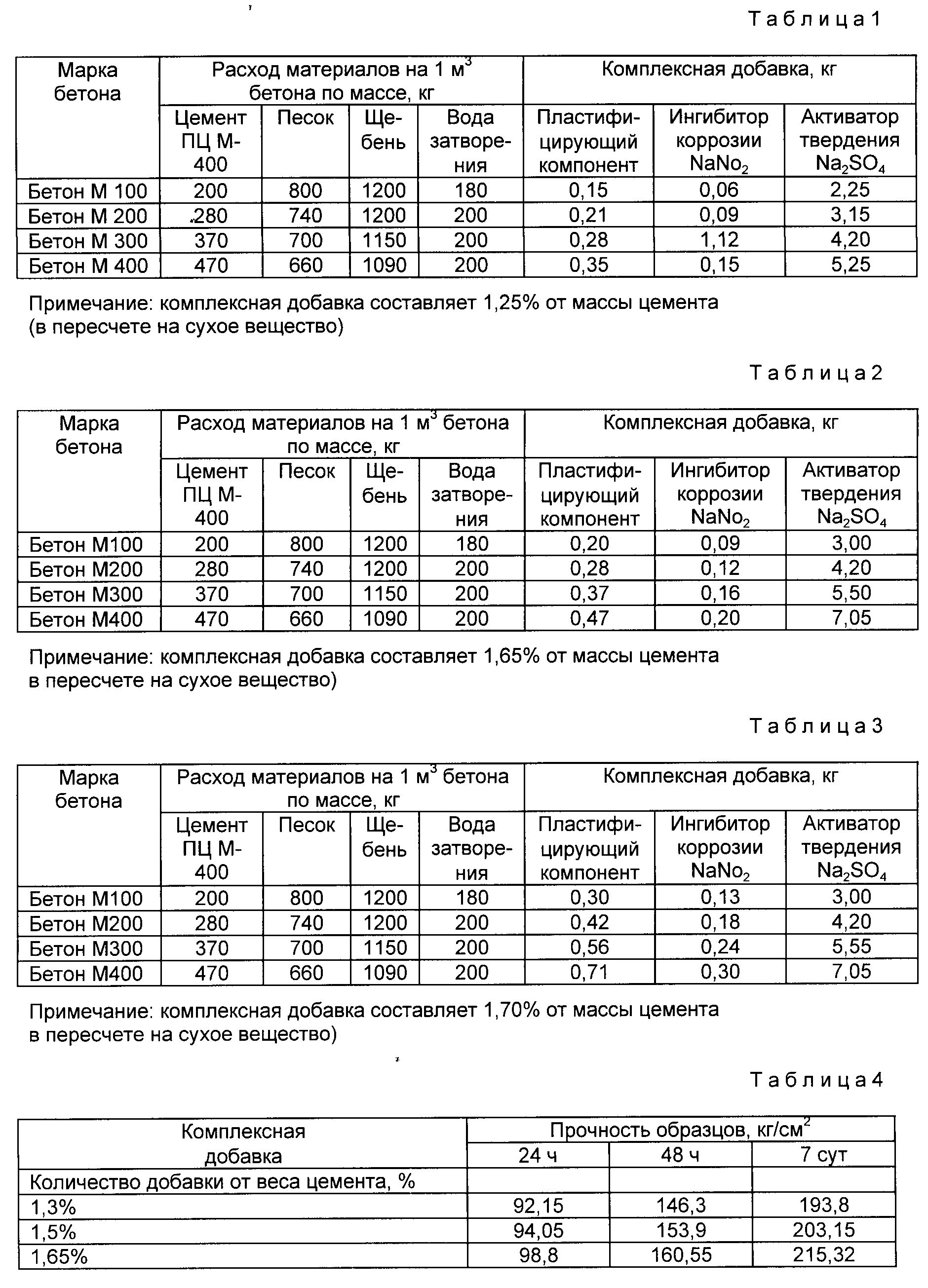

Бетон М200 — пропорции для цемента М400 и М500

В таблицах даны только сухие компоненты. Вода добавляется исходя из требуемой жесткости раствора. Среднее водоцементное соотношение — 0,6. Это значит, что воды надо брать 0,6 от массы цемента. Если говорить проще, на 1 кг цемента добавить 600 мл воды. Для начала стоит отмерить такое количество. В бетономешалку добавляют сразу половину, потом небольшими порциями до нужной консистенции. В результате воды может оказаться чуть больше или чуть меньше. На ее количество влияет даже влажность песка.

Состав бетона марки 200 в таблице дан как в массовых долях, так и в объемных. При закупке удобнее оперировать килограммами, а засыпают в бетономешалку обычно ведрами или лопатами. Тут больше пригодятся объемные доли.

Приготовление

При условии соблюдения соотношений начинается процесс изготовления. Основные компоненты – это вода, песок, щебень и цементный элемент. Бетон в15 можно купить как в готовом виде (производитель должен отталкиваться от ГОСТ 26633-91), так и приготовить самостоятельно.

Поскольку главным остается цементный элемент, то ему нужно уделить особое внимание. Расход цементного компонента зависит от марки

Обычно используют от м400 и выше. Однако, возможен вариант использования низших марок. При этом необходимо ввести большее количество компонента.

Не нужно замешивать слишком много раствора. Делайте такую порцию, чтобы вы ее использовали за 1 раз без остатков. На следующий день в бетоне пройдет процесс твердения. Вы просто увеличите расход собственных средств. Технология изготовления состоит в следующих этапах:

  • Необходимо хорошо смешать песок и цемент, параллельно ввести добавку, делающую ваш раствор морозостойким. На 10 килограмм цементного элемента идет 1 кг добавки.
  • Постепенно ввести воду, а после этого – щебень.
  • Смешивать все компоненты на протяжении трех минут.

Изготовление в домашних условиях

Получить качественную смесь в этом случае можно, только пользуясь бетономешалкой. Вручную хороший бетон класса В15 марки М200 замесить не получится. Порядок приготовления раствора таков:

  • Предварительно тщательно смешиваются песок и цемент. На этом же этапе можно подсыпать добавку, увеличивающую морозостойкость (на 20 кг цемента 2 кг).
  • Далее добавляется вода, а затем щебень.
  • Полученная масса перемешивается в течение минимум трех минут.

В объемном соотношении бетон В15 (марка М200) приготавливается в следующих пропорциях: на 10 л цемента берется 19 литров песка и 33 литра щебня. Следовательно, в десятилитровых ведрах соотношение будет примерно таким: 1х2х3,5.

При изготовлении бетона этой марки допускается отклонение от заданных количественных соотношений не более чем на 1%.

Где используется бетон М100

Относительно небольшая несущая способность бетона этой марки определила относительно ограниченную область применения. В частности, тяжелый бетон м100 гост26633-2015 используется при производстве следующих строительно-бетонных работ:

  • Подготовительные бетонные работы.
  • Ремонт дефектов бетонных конструкций и сооружений.
  • Строительство бетонных полов во внутренних помещениях.
  • Обустройство отмосток вокруг частных и офисных зданий.
  • Строительство пешеходных дорожек в частных и дачных домах.
  • Установка бордюров и другие дорожные подготовительные работы.

Также надо отметить, что в советское время бетон в7,5 м100 широко использовался в качестве основного материала для строительства стен одноэтажных жилых зданий, которые успешно эксплуатируются по сей день, без каких-либо вопросов по поводу прочности и долговечности.

Поэтому, если перед частным застройщиком стоит задача возвести одноэтажное здание дома высотой до 3-х метров, технические характеристики бетона М100 в полной мере обеспечат прочность и долговечность сооружения при всех прочих равных условиях.

Водонепроницаемость бетона

Согласно ГОСТ 12730.5-84 марка бетона по водонепроницаемости обозначается буквой «W» и цифрами от 2 до 20, определяющими максимальное давление (МПа) воды, которое способна выдержать бетонная конструкция.

Если рассматривать классификацию бетона по маркам, исходя из показателей водопоглощения состава, то материалы будут отличаться следующим образом.

Рассмотрим основные классы бетона по показателю W:

  • W2 – означает, что выбранный материал отличается большой проницаемостью и не поглощает большие объемы влаги. Такой бетон не подходит для гидроизоляции.
  • W4 – впитывает чуть меньше влаги, но также не рекомендован для гидроизоляционных работ.
  • W6 – подобные смеси отличает пониженная проницаемость и средний уровень поглощения воды, благодаря чему они чаще всего применяются в строительстве жилых домов.
  • W8 — классификация бетона свидетельствует о том, что состав впитывает не более 4,2% влаги.

Помимо маркировки бетона по водонепроницаемости, также следует учитывать устойчивость материала к низким температурам.

Бетон тяжелый класс в 15 м200 – набор прочности

Гидратация цемента в бетонной смеси происходит постепенно и завершается через четыре недели после того, как залит бетон класса в15. К этому времени стройматериал приобретает эксплуатационную прочность, позволяющую выполнять дальнейшие строительные работы и подвергать монолит воздействию нагрузок.

На интенсивность набора твердости влияют следующие факторы:

  • температурные условия. Оптимальная температура для нормального набора твердости – 18–20 градусов Цельсия;
  • концентрация влаги в воздухе. В сухую и жаркую погоду поверхность периодически необходимо увлажнять;
  • ветер. Скорость испарения влаги возрастает в ветреную погоду. Для поддержания влаги в твердеющем массиве его смачивают.


Бетон В15 М200 для фундамента

Бетон тяжелый класс в15 м200 – соотношение компонентов

Многие застройщики, желая сэкономить, своими силами готовят b15 бетон.

Для этого они используют различные марки портландцемента, что, соответственно, влияет на пропорции компонентов:

  • на один 50-килограммовый мешок цемента четырехсотой марки необходимо взять 140 кг песка и 240 кг щебенки. При объемной дозировке соотношение щебня, цемента и песка составляет 4,2:1:2,5;
  • при использовании цемента м500 на мешок вяжущего вещества весом 50 кг добавляется 175 килограмм песка и 280 кг щебенки. Объемный метод дозирования предусматривает введение цемента, щебня и песка в пропорции 1:4,9:3,2.


Бетон тяжелый класс в 15 м200)

Количество добавляемой воды зависит от размера исходного материала, концентрации влаги в компонентах, а также требуемой подвижности состава. Максимальная концентрация воды в бетонной смеси не превышает 18–20% от общего объема. Придерживаясь проверенных пропорций можно приготовить качественный бетон класса в15. Характеристики его позволят обеспечить долговечность возводимых строений, благодаря соблюдению рецептуры.

Состав бетона: компоненты, их размеры и характеристики

В большинстве своем бетон состоит из трех основных составляющих:

  • Вяжущего — чаще всего это цемент, иногда — известь.
  • Заполнителей — песка, щебня, гальки.
  • Воды.

Разное количество всего трех компонентов дает широкую гамму качеств и характеристик. Для придания особых свойств еще используют различные присадки и добавки, что еще во много раз расширяет область использования этого материала.

Все эти марки бетона изготовлены из одних компонетов, но в разных пропорциях

Основная характеристика бетона — его прочность или та нагрузка, которую он может выдерживать длительное время без потери прочностных характеристик. Именно этот параметр является ключевым при выборе марки бетона для фундамента. Также важны могут быть водопроницаемость, морозостойкость. Но это характеристики «вызревшего» материала, которые зависят от рецептуры. А при замесе вас может интересовать такая характеристика, как удобоукладываемость. Она отражает степень текучести бетона и зависит от количества воды в составе. Повысить текучесть без добавления воды можно при помощи добавок, как и повысить морозостойкость и водоотталкивающие свойства.

Прочность бетона зависит от того, насколько точно придерживались рецептуры, от качества составляющих и от того, насколько тщательно все перемешали. Только при однородном составе и качественных составляющих можно добиться проектных характеристик. Подробнее о том, какие компоненты можно использовать и требования к ним читайте в конце статьи.

Где применяют В15


Класс В15 – хорош для фундаментов, отмосток, создания дорожек на приусадебном участке, обработки стен цоколя. Но прочность материала остается средней, отчего страдает морозостойкость и водонепроницаемость. Поэтому эти свойства следует учитывать еще во время возведения конструкции.

  1. Фундамент для дома из бетона В15 подойдет для небольших зданий в 1 этаж. Двухэтажные дома на М200 нежелательно строить, особенно если стены предполагают кирпичную кладку или железобетон. Оцените также глубину пролегания грунтовых вод, глубину промерзания почвы и содержание в земле агрессивных частиц. Крепкий фундамент из В15 получается на песчаных и скальных поверхностях, суглинки требуют аккуратности в работе.
  2. Отмостка, крыльцо и дорожки – использовать для их обустройства можно как раз В15. Единственное, на чем следует акцентировать внимание, так это на уровне водостойкости и морозостойкости. Изолируйте бетонный состав от излишней влажности.
  3. Стяжка и напольное покрытие.

ЧИТАТЬ ТАКЖЕ: Бетонная стяжка на деревянный пол

Сколько весит 1м3 бетона марки М200

Прежде чем объявлять цифры я упомяну о том, что надо различать характеристики плотности бетонных смесей и непосредственно уже набравшего прочность в течение 28 суток бетона М200. На заводах пробы должны браться по две для каждой пробы бетонной смеси, так во всяком случае требует ГОСТ 10181-2000. Пробы отбирают в цилиндрические сосуды разных диаметров в зависимости от крупности зерен заполнителя. Срезают излишки смеси и взвешивают вместе с формой. Потом высчитывают плотность по формуле с погрешностью не более 1 г и определяют плотность 1 м3 с округлением до 10 кг/м3.

Плотность бетона М200 и всех других марок определяют в лабораториях заводов по ГОСТу 12730. 1-78. Рассчитывают по простой формуле делением массы затвердевших за 28 дней кубиков на измеренный штангелем объём и приведением их к среднему арифметическому всей серии в кг/м3.

Плотность бетона марки М200 =2432 кг/м3.

Плотность бетонной смеси должна отличаться от сухого бетона на 2-3%, так мне подсказали в Рижском Политехническом Университете, который я очень давно заканчивал.

Таким образом вес бетонной смеси М200 в зависимости от заполнителей будет колебаться от 2480 до 2504 кг/м3.

Видео описание

В этом видео мастер делится своим рецептом приготовления раствора:


Наполнитель для раствора Источник znaybeton.ru

Если отливается тротуарная плитка, то щебень заменяется песком, а для балок размер не должен превышать 5 мм.

Процесс замешивания бетона своими руками

Мастера, которые предпочитают самостоятельное приготовление рабочего раствора, рекомендуют ориентироваться на маркировку цемента и бетона с разницей в 2 раза. Так, для смеси М200 нужно связующее М400. М500 применяется для усиленных конструкций и порция его рассчитывается путем умножения М400 на 0,88. Относительно прочности рассматриваются показатели у крупного наполнителя, которые должны быть выше в 2-3 раза, чем у готового бетона. Вода добавляется в емкость для замешивания только после приготовления сухой однородной смеси из всех компонентов.

Для замешивания раствора на строительном участке понадобятся следующие инструменты:

  • герметичная емкость или механическая бетономешалка;
  • лопата, ковш или мастерок для работы с рассыпчатыми компонентами;
  • ведро для проточной или технической воды.


Инструменты для приготовления смеси Источник obustroeno.com
Дополнительно может пригодиться молоток для дробления комков слежавшегося цемента. Чтобы просеивать песок с гравием, а также промывать, применяется металлическая сетка с различными ячейками в зависимости от зернистости наполнителя. Для очистки с участием воды еще берут герметичную емкость. Допустимое количество примесей для щебня равно 35%, а для песка – 5%.

Работа с песком

Уровень загрязненности мелкого заполнителя можно проверить самостоятельно с помощью прозрачной бутылки. Емкость заполняют песком и водой, взбалтывают содержимое. Для получения искомого результата отслеживают состояние жидкости и объем сухого остатка.

Выбор щебня

Для приготовления бетона марки М200 фракция крупного заполнителя должна находиться в пределах от 12 до 40 мм в зависимости от назначения. Также рассматривается разная природа материала. Так, различают три варианта:

  • гранитный отсев считается лучшим для фундамента или напольной стяжки;
  • гравийный является классическим относительно частного строительства;
  • известняковый применяется в условиях низкой влажности, так как под воздействием воды происходит растрескивание зерен.


Известковый наполнитель Источник samara-logisticgroup.ru
Определить нужный размер можно двумя способами. Первый предполагает рассматривание минимальной ширины отливаемого изделия. Фракция наполнителя быть меньшей в 3 раза показателя. Другой вариант опирается на расстояние между прутьями армирующего каркаса. Предельный размер зерен щебня при этом составляет менее половины этого значения.

Для приготовления раствора рекомендуется использовать мелкий и крупный заполнитель с разницей фракции в 3 раза. Тогда плотность будет в результате выше. Гладкая галька должна быть исключена из-за плохого связывания. Для облегчения смеси можно применять керамзит размером от 3 до 5 см и плотностью в пределах 600-800 кг/кв.м. Такой раствор актуален, например, для устройства стяжки пола на деревянном основании.

Состав

Подбор компонентов для бетонной массы проводится на основании ГОСТ 7473-94. Положения этого документа предусматривают следующий набор компонентов:

  • Цементный порошок. Оптимальный вариант – портландцемент марок М400 или М500. Чем ниже индекс марки, тем большее количество вяжущего вещества придется взять. Поэтому другие марки применять не целесообразно экономически: выигрыш от низкой цены за 1 мешок съедается необходимостью использовать больше цемента.
  • Песок. ГОСТ не рекомендует брать материал, диаметр частиц которого больше, чем 3,5 мм и меньше, чем 0,14 мм. Среди всех разновидностей для замешивания бетонной массы лучше всего подойдет речной песок: его частички практически не имеют острых граней или пор.
  • Гравий или щебень. Крупный заполнитель должен иметь частицы не мельче 20 мм и не крупнее 70 см в диаметре. Предпочтение стоит отдавать твердым горным породам (мрамору, граниту).

Кроме трех основных компонентов в раствор могут вводиться присадки (не более 5% т общего количества материала). Эти вещества придают раствору дополнительную пластичность (С-3), морозоустойчивость (МБ-10), ускоряют (соли кальция и натрия) кристаллизацию или, наоборот, замедляют ее (присадки типа «Битрон»).

Компоненты смеси

Чтобы приготовить М200 или В15 самостоятельно, необходимо соблюсти пропорции и подобрать подходящие ингредиенты.

Подойдет портландцемент М400 или М500, но выбор повлияет на пропорции. Покупайте свежий цемент, иначе прочность получится ниже.

Лучше использовать речной песок, так как его не надо промывать и отсеивать. Если вы все же выбрали карьерный, следите, чтобы в нем был минимум инородных частиц и глинистых примесей. Размер фракции: 1,3-3,5 мм.

При производстве класса В15 применяют гравийный или гранитный щебень с размером фракций 10-40 мм. Для увеличения плотности крупных частиц наполнителя их размешивают с щебенкой меньшего размера.

Необходимые пропорции

По ГОСТу в состав бетона на 1 м3 марки М200 входит 265 кг цемента, 860 кг песка, 1050 кг щебня, 180 л воды и пластификатор, вес которого равен 4,8 кг, при этом полученный материал имеет характеристики: W2, F50, П3. Но морозостойкость и водонепроницаемость В15 не подходит для фундамента или других строений, находящихся в агрессивной среде, поэтому в классическом рецепте для приготовления своими силами соотношение компонентов немного меняют.

В таблице даны пропорции заполнителей и воды в килограммах на 1 кг портландцемента популярных марок. Для увеличения водонепроницаемости и морозостойкости рекомендуем добавить меньше воды, так как именно излишняя влага образует пустоты в набирающей прочность смеси. Чтобы увеличить плотность, используйте виброуплотнитель.

Цемент М400Цемент М500
Песок2,83,5
Щебень4,85,6
Вода0,50,5

Набор прочности

В15 набирает марочную прочность только через 28 дней после заливки. Скорость твердения зависит от температуры окружающей среды. Рекомендуемая температура — +15-20. Если она выше, бетон придется постоянно смачивать, чтобы он не высох, а если столбик термометра опускается ниже 0 градусов, вода в смеси замерзает, и процесс твердения останавливается. Начав дальнейшее строительство раньше срока, вы получаете бетон с характеристиками ниже, даже если весь состав совпадает.

Температура\Сутки12571428
051228355065
+591938486277
+10122550587285
+202340657590100
+3035558090100

Технические характеристики бетона М200

Состав этой марки бетона имеет низкую плотность и поэтому его относят к категории легких. Его плотность и объемный вес полностью зависят от того, какой наполнитель применялся при изготовлении смеси. При этом данные параметры могут колебаться в пределах от 500 до 1800 кг/м3.

При изготовлении бетона М200, пропорции должны быть строго соблюдены. Значения установлены ГОСТ и соблюдают их все производители этого строительного материала. Для того чтобы приготовить бетон данной марки, необходимо смешать вместе цемент, песок и мелкий гравий. Гравий используется в качестве наполнителя, за счет этого повышается прочность и долговечность бетонного раствора. Для того чтобы он имел наиболее высокие характеристики и большую прочность, при его изготовлении в смесь добавляются различные добавки.

Подвижность бетона колеблется от П2 до П4, показатель морозостойкости равен F100, а водонепроницаемости — W4.

Производство бетона М200 (В15)

Изготовление этого бетона не отличается от технологии производства М150. Поэтому здесь я расскажу о производстве сырьевых компонентов бетонной смеси М200.

Цемент

Производят из известняковой породы, которая добывается в карьерах, перемалывается в дробилках, подогревается и поступает в гигантские печи, где нагреваются до температуры 1700 °С. Полученная смесь спекается в клинкер и с необходимыми добавками и охлаждёнными поступают в шаровые мельницы, где и образуется цемент нужной марки.

Есть несколько видов – портландцемет (самый распространённый), белый (используется в основном для декоративного строительства), быстротвердеющий, глинозёмистый (используют для работ в морозных условиях и для жаропрочных конструкций), пуццолановый (получают из портландцемента с добавлением вулканических пород и используют при бетонировании конструкций, работающих в агрессивных водных средах).

Песок

Это мелкие фракции горных пород, которые добываются в карьерах или в руслах рек. Размеры частиц от 0.16 до 5 мм. Иногда песок дополнительно моют для освобождения его от глинистых включений и пыли, но такая операция ведёт к удорожанию бетонной смеси любой марки. Глина обволакивает частицы кварцевого песка и не позволяет частицам цемента вступить с ними в реакцию. Это снижает прочностные характеристики бетона.

Щебень

Для изготовления тяжёлого бетона М200, да и других марок, используется крупный заполнитель из горных пород плотностью 1800 – 2800 кг/м3. Если плотность меньше, то мы запишем его уже в разряд заполнителя для лёгких бетонов. Добывают его в доломитовых или известковых карьерах и на заводе дробят на фракции. Фракции разделяются на 10-20 мм, 20-40 мм, 40-70 мм.

Гравий

В качестве крупного заполнителя используют также гравий, который будет уже из горных пород окатанной формы. Возможно даже и галька служит заполнителем для бетона М200.

Вода

Основное требование к воде, чтобы она не содержала примесей и добавок, которые отрицательно влияют на сроки схватывания цемента, скорость твердения, прочностные характеристики, морозостойкость, водонепроницаемость, коррозию арматуры и т.д. Есть бетонные заводы, которые не рискуют самостоятельно добывать воду, а заказывают её у добывающих компаний с жёстко установленными параметрами.

Друзья, мы поверхностно рассмотрели все составляющие бетонной смеси М200 и я уверен, что ваши знания будут достаточны для самостоятельного и эффективного изготовления бетонных растворов М200, да и любых других марок.

Область использования

Главной «специализацией» подобных составов можно считать заливку полов в промышленном и гражданском инженерном строительстве. Вследствие достаточно хрупкой структуры, бетон класса В 15 не слишком стойко противостоит атмосферным условиям и перепадам температурного режима, поэтому нежелательно использовать такие смеси вне стен помещения.

В монолитно-каркасном строительстве используется “тяжелый” бетон, так как он имеет повышенные прочностные характеристики.

С другой стороны, подобные цементные растворы отличаются хорошей пластичностью и идеально подходят для получения прочной и устойчивой стяжки пола. Основные сферы использования не ограничиваются подобными работами, существуют еще несколько отраслей, где этот материал чрезвычайно востребован.

Бетон марки В 15 применяется для создания:

  • Основания фундаментов под хозяйственные постройки.
  • Заливка стен при помощи опалубочных конструкций.
  • Формирование пешеходных дорожек и бордюров.
  • Для постройки стационарных лестниц.
  • Для закрытых веранд или террас.
  • При производстве железобетонных изделий.
  • Изготовление колонн и декоративных элементов.
  • Для бетонной подложки при изготовлении дорожных покрытий.
  • Заливка отмосток.

Сколько весит 1 куб бетона можно узнать в данной статье.

Хорошая востребованность материала обуславливается качеством готового бетона. В настоящее время можно разграничить несколько видов смеси. В основном классификация ведется по типу используемого наполнителя.

Различают следующие типы бетонного раствора марки В 15:

  • С использованием гранитного щебня считается самым распространенным.
  • Смесь гравия и щебня хорошо держит форму и может применяться для создания объемных конструкций.
  • Известковый щебень менее прочен, но его стоимость компенсирует этот недостаток. В основном используется в промышленном строительстве.

Вид используемого наполнителя будет влиять не только на прочность, но и стоимость готового раствора. Гранитный наполнитель будет дороже примерно на 10%, нежели известковый щебень и гравий.

Из данной статьи можно узнать сколько сохнет жидкое стекло на бетоне.

Бетон класс м200 – главные преимущества применения

Преимущества использования двухсотого раствора, который является универсальным стройматериалом:

  • расширенная сфера применения. Бетонный состав востребован для строительства промышленных объектов и решения задач в частных домовладениях;
  • приемлемая цена. Использование недорогого раствора позволяет уменьшить общий объем затрат на выполнение строительных мероприятий;
  • улучшенная адгезия с арматурной поверхностью. Смесь хорошо контактирует с металлом, что повышает прочность конструкций из железобетона;
  • уменьшенная теплопроводность. Она позволяет снизить расходы на поддержание комфортной температуры и уменьшить затраты на покупку утеплителя;
  • устойчивость к воздействию повышенной температуры и открытого огня. Структура и свойства материала не меняются в пожароопасной ситуации;
  • долговечность. Правильно подготовленная смесь после застывания превращается в монолит, который не разрушается на протяжении периода эксплуатации.

Бетон класс м200 – главные преимущества применения

Преимущества использования двухсотого раствора, который является универсальным стройматериалом:

  • расширенная сфера применения. Бетонный состав востребован для строительства промышленных объектов и решения задач в частных домовладениях;
  • приемлемая цена. Использование недорогого раствора позволяет уменьшить общий объем затрат на выполнение строительных мероприятий;
  • улучшенная адгезия с арматурной поверхностью. Смесь хорошо контактирует с металлом, что повышает прочность конструкций из железобетона;
  • уменьшенная теплопроводность. Она позволяет снизить расходы на поддержание комфортной температуры и уменьшить затраты на покупку утеплителя;
  • устойчивость к воздействию повышенной температуры и открытого огня. Структура и свойства материала не меняются в пожароопасной ситуации;
  • долговечность. Правильно подготовленная смесь после застывания превращается в монолит, который не разрушается на протяжении периода эксплуатации.

Технические характеристики

Свойства и показатели готовых бетонных растворов варьируются в очень большом диапазоне, что связано с особенностями и характеристиками вводимых в состав материалов, выбранных пропорций. Среди характеристик смесей есть те, что влияют на комфорт работы с раствором, а также те, что касаются свойств готовой конструкции.

Основные технические характеристики бетонных смесей:

  • Прочность – отображает нагрузку, которую может выдержать затвердевший монолит, варьируется в пределах от В3.5 до В100 (указывается в классах). Также прочность отображается индексом М, обозначающим марку цемента и бетона (что не одно и то же: цемент определенной марки в нужных пропорциях используется для приготовления бетона той или иной марки).
  • Плотность – во многом влияет на прочность застывшего бетона и стойкость ко влаге, морозу, указывается в килограммах на кубический метр (от 500 кг/м3 легкие бетоны до 3000 кг/м3 тяжелые) или индексом D.
  • Морозостойкость – отображает количество циклов замораживания/оттаивания, которые монолит может выдержать без деформаций, трещин, потери свойств. Обозначается индексом F и цифрами от 50 до 1000.
  • Водонепроницаемость – это важный параметр, который отображает способность камнем впитывать воду (которая в будущем может его разрушать), находится в пределах от W2 до W20.

  • Удобоукладываемость – характеристика свежей смеси, от нее зависят комфорт работы с бетоном, его способность уплотняться без расслоения. Тут важны параметры подвижности и жесткости (обозначается индексом П1-П5 для подвижных, буквой Ж1-Ж4 для жестких и буквами СЖ1-СЖ3 для супер-жестких бетонов).
  • Условия работы – чаще всего стандартные показатели температуры воздуха и влажности, но бетоны с противоморозными добавками могут использоваться и при минусе.
  • Скорость схватывания и затвердевания – обычно составляет 2 часа и 28 суток (полный цикл набора характеристик класса по прочности), но могут меняться введением пластификаторов.

Пример расшифровки маркировки БСТ В15 П3 F100 W2:

  • БСТ – тяжелая бетонная смесь
  • В15 – отображает класс прочности (значит, что бетон выдерживает давление в 15МПа)
  • ПЗ – уровень подвижности
  • F100 – максимальное число циклов замораживания/оттаивания монолита, которое бетон выдержит, не снижая своей прочности
  • W2 – уровень водонепроницаемости (способность не впитывать/пропускать воду под давлением)

Бетон БСГ, БСТ, БСМ, БСЛ – популярные и востребованные в современном строительстве бетонные смеси, с использованием которых можно выполнять самые разные работы. Главное – правильно подбирать компоненты и пропорции в соответствии с нужными характеристиками монолита по проектной документации.

Марки бетона по другим показателям

Прочность – не единственный параметр, на который следует обращать внимание при покупке смеси. Очень важным показателем является также марка раствора по морозостойкости. Обозначается она буквой F и цифрами, начиная с 25. На практике в частном домостроении обычно применяются бетоны с маркой морозостойкости F100-200.

Еще один важный параметр – водонепроницаемость бетона. В этом случае материал может маркироваться как W2, W4, W6, W8 и W12. Цифры показывают давление воды, при котором бетонный цилиндр высотой 15 см не пропускает воду при определенном давлении. Бетон марки В15 характеристики в этом плане имеет очень даже неплохие.

Также при покупке бетона следует обращать внимание и на такой показатель, как осадка конуса. Этот параметр определяет такую характеристику маериала, как подвижность. Маркируется этот показатель в техпаспорте смеси буквой «П». Чаще всего в строительстве используется бетон с подвижностью П-2 и П-3. Растворы П-4 и выше используются в том случае, если требуется заполнить труднодоступные места. Применяются пластичные бетоны и тогда, когда заливка производится с использованием насоса.

Марки и классы бетона

Марка бетона показывает его уровень прочности. Класс обозначают буквой В с идущим за ним числом, которое указывает на удельное давление (МПа), выдерживаемое материалом данного класса. Класс прочности на сжатие для материала М200 приравнивается к В15 (или 150 кг/см³).

Таблица марок и классов бетона.

Марку обозначают литерой М с идущей за ней цифрой (максимальная прочность на сжатие, кг/см²). Например, бетон М200.

Марка морозостойкости — литера F с идущим за ней числом, определяющим максимальный предел оттаиваний и промерзаниий материала, переносимый определенным типом бетона. Бетон М200 имеет марку морозоустойчивости F100.

Бетонные марки водонепроницаемости — литера W с давлением, выдерживаемым образцом на испытаниях. Для бетона марки М200 данный показатель приравнивается к W4 при существующих значениях W2-W20.

Соотношение классов и марок

Описывая марки бетона и их характеристики, нужно упомянуть, что сфера использования каждой из них обычно схожа с соответствующим классом. Если знать эти параметры, можно легко подобрать состав, который будет подходящим для определенного вида работ. Соотношение классов и маркировки прописано в ГОСТ. С учетом принятых стандартов, таблица корреляции для востребованных разновидностей стройматериала выглядит так:

КлассПрочность, кгс/см²МаркаИспользование
65М75штукатурные смеси
В7.598М100камень для бордюров
В10131М150камень для бордюров
В12.5131М150камень для бордюров
В15196М200укладка напольной стяжки
В20261М250подпорные стены
В22. 5294М300железобетонные плиты
В30327М400мостовые конструкции, аэродромы, ГЭС

Таблица прочности бетона, размещенная выше, дает четко понять, что прочностные свойства стройматериала напрямую определяют его назначение. Поэтому подбор марки и класса осуществляется еще на этапе разработки проекта с учетом сопутствующих факторов и рекомендаций специалистов.

Автор статьи

Контроль качества

АО «АБЗ КАПОТНЯ» контролирует качество продукции на всем протяжении процесса, от выбора сырья до готовой бетонной смеси. Производственная лаборатория является самостоятельным структурным подразделением АО «АБЗ КАПОТНЯ», имеет статус службы контроля качества исходного сырья, готовой продукции, а также исследовательских работ в области новых технологий. Производственной лабораторией осуществляется входной, операционный и приёмочный контроль сырьевых материалов и готовой продукции, а также контроль составов бетонных смесей на соответствие ГОСТ, ТУ и другой нормативной документации.

Расход компонентов на куб бетона

При закупке материалов на бетон сначала определяют сколько нужно раствора, а затем под него считают материалы. Песок и щебень можно брать с некоторым запасом — они все равно нужны на подсыпку, другие строительные работы. Хотя, если смотреть в среднем, на один кубометр бетона М200 идет 1060 кг щебня и 900 кг песка.

Цемент же лучше брать «в обрез». Этот материал при длительном хранении значительно теряет в прочности. Так через три месяца после даты производства его прочность становится ниже на 20%, через полгода потери — 30%, а через год — 50%. Так что, во-первых, покупать надо свежий цемент, во-вторых, лишнее лучше не брать.

Расход цемента для бетона марки М200 на один кубометр раствора

Чтобы узнать сколько всего цемента вам потребуется для работы, количество кубов перемножаем на норму расхода. Можно на килограммы или на мешки. Но учтите, что фасовка может быть и 40 кг, и 25 кг. Так что цифру в килограммах надо бы помнить.

Бетон в15 – технические характеристики по ГОСТ

Популярность, который обладает в15 бетон, связана с его рабочими характеристиками. Они достигаются использованием качественного сырья и соблюдением соотношений при замесе. Свойства монолита позволяют использовать его для решения сложных строительных задач. Стройматериал можно приобрести на специализированном предприятии по приемлемой цене или приготовить своими силами. Государственный стандарт регламентирует свойства, которыми обладает бетон в15.

Характеристики материала:

  • повышенная прочность. Бетонный массив сохраняет целостность под воздействием сжимающих нагрузок. Он способен воспринимать до 150 кг на один сантиметр площади поверхности. По данному показателю классифицируют бетон м 200. Класс материала обозначается индексом В15;
  • стойкость к воздействию отрицательных температур. Морозостойкость характеризует способность сохранять структуру и свойства при циклическом замораживании и дальнейшем размораживании. Количество циклов составляет 200, что обозначается маркировкой F200;
  • плотность. Величина этой характеристики связана с крупностью применяемого заполнителя. Использование легкой щебенки снижает удельный вес смеси до 1600 кг на один кубометр, а применение гравия с высоким удельным весом повышает плотность до 2400 кг на один кубометр;
  • подвижность. Этот параметр определяет удобоукладываемость бетонной смеси. Подвижная смесь с повышенной текучестью лучше проникает в угловые участки и легче трамбуется. Степень пластичности выражается показателем П2–П4, который соответствует оседанию конического образца на 5–20 см;
    Использование бетона В 15 в строительстве
  • влагонепроницаемость. Эта характеристика отражает способность бетонного массива противостоять влиянию водной среды. Влагостойкость обеспечивается пропорциями используемых ингредиентов и соблюдением требований технологии. Водонепроницаемость стройматериала – W4.

Характеристики

Эти составы относятся к бетону средней прочности (до 196 кг/см²). Его состав и производство регламентируется государственным стандартом, а изготовление ведется на автоматизированных линиях. Подробнее с техническими характеристиками можно ознакомиться в таблице.

Сколько мешков цемента на 1 куб бетона необходимо указано в статье.

Основные свойства бетона марки М 200 класс прочности В 15:

№ п/п:Анализируемый показатель:Среднее значение:
1.Марка цемента в смеси.М 200.
2.Предел прочности.200 кг/м³.
3.Максимальное давление на поверхность (класс бетона).15 МПа.
4.Морозостойкость (способность выдерживать несколько циклов разморозки без значительной потери прочности).F = 100 циклов.
5.Влагонепроницаемость (проникновение воды невозможно при определенном давлении).W = 6 (до 0,6 атм).
6.Подвижность (осадка конуса).П = 3.

Подобные характеристики позволяют достаточно широко использовать бетонные составы класса В 15. Сферы применения и виды бетонных конструкций из этого материала представлены далее.

Огнеупорный бетон состав и иные технические данные указаны в статье.

Техническая характеристика

Технические характеристики бетонной смеси зависят от входящих в нее элементов и их соотношения. Особенности бетона м200 подразумевают определенные моменты:

  1. Высокий уровень надежности появляется за счет низкой плотности бетона.
  2. Смесь достаточно быстро высыхает.
  3. Класс – b15 (очень редко приписывают класс б12, поскольку кл б12 имеет более слабые свойства).
  4. Низкая теплопроводность обеспечивает нанесение тонкого слоя материалов для изоляции, что помогает сэкономить средства.
  5. Степень подвижности – п3.
  6. Смесь можно наносить при температуре от 5 градусов и выше, при этом она не будет терять своих свойств.
  7. Уровень влагонепроницаемости определяется как w6.
  8. Морозостойкость – f100.
  9. Во время усадки бетона м200 не появляются трещины, а сам процесс проходит более незаметно, в отличие от других марок.

Достоинства

  1. Строительный раствор универсальный и поэтому он часто используется как частными строителями, так и на промышленных объектах, из-за максимального соотношения механических свойств, приемлемой стоимостью и качеством.

  2. Если сравнивать керамзитобетонную смесь М 200 с аналогичными составами низкого класса, она идет с высокими расчетными данными сопротивлению сжатию.
  3. Высокие характеристики морозостойкости.
  4. Низкая теплопроводность стройматериала позволяет сохранить тепло внутри помещения выполненного из железобетона без монтажа дополнительной теплоизоляционной прослойки.
  5. Смесь с такой маркировкой быстро становится прочной и плотной, это позволит с максимальной скоростью выполнить ремонтно-строительные работы.
  6. Образование трещин в процессе стройки сводятся к нулю.
  7. Рабочая температура раствора составляет от +5 до +350 градусов. Добавку морозостойких средств в определенных пропорциях используют при отрицательных температурах.

М 350

Смесь для строительства конструкций, в составе которой есть песок, вода, цемент и гравий (щебень, песок, отсев) называется бетоном. Многие производители добавляют в типы и виды бетона закрепительные соединения, пластификаторы и другие химические вещества для увеличения качественных и прочностных свойств финальной продукции. Такие добавки дают возможность купить товарный бетон высокого качества по доступной стоимости.

Применение бетона М350

Подбор марки смеси напрямую связан со сферой эксплуатации, агрессивностью среды, тяжестью нагрузок для возводимой конструкции. Маркировка бетона М350 характеризует показатель прочности на сжатие в кгс/см2. Данный показатель определяется проверочным тестом на кубиковую прочность. Процедура указывает процесс затвердевания кубиков смеси под прессом, установленным на 28 суток.

Купить бетон 350 необходимо, если готовится возведение монолитных фундаментов, железобетонных конструкций определенного типа, плит перекрытия, несущих балок, бассейнов и других строений, где необходимы постоянные серьезные нагрузки. Для выравнивания и строительства аэродромных ПАГ плит также нужно купить товарный бетон 350. Кроме того, состав используется для современного коммерческого строительства. Широкое применение обусловлено ужесточением требований к возведению конструкций различного типа и усилением контроля над исполнением указаний.

Характеристики смеси, состав

Бетон 350 указывается с литерой М, для его изготовления используется цемент марки 500, но приготовление в заводских условиях обогащает смеси дополнительными составами. Нет возможности купить куб бетона? Приготовить смесь самостоятельно можно соблюдая сочетание материалов: 1/4/2/0,5, где 1 – цемент, 4 – щебень, 2 – песок, 0,5 – вода. Такое соотношение частей считается классическим. Готовить бетонную смесь 350 можно как на гравийном, так и на гранитном щебне. От выбора составляющего зависит прочность конечного материала.

Купить товарный бетон 350 необходимо, если планируется возведение многоэтажного дома. Плотность смеси, лучшие показатели морозостойкости, высокие влагонепроницаемые качества и устойчивость к воздействию агрессивной среды – это факторы, обусловившие востребованность смеси для индивидуального и массового строительства. Подготавливая бетон М350 в домашних условиях, используют следующий состав: 420 кг цемента, 750 кг песочного состава (отвал), 1050 кг гравия или щебня и 210 л воды. Можно добавить к смеси пластификатор для придания вязкости и усиления прочности конечного состава.

Как приготовить бетон М200 своими руками


Чтобы сделать бетонную массу своими руками, необходимо смешать несколько важных компонентов:

  1. Лучше взять портландцемент М400-М500. Чтобы прочность вышла высокой, желательно приобрести самый свежий цементный состав.
  2. Песок – в идеале подходит речной, его даже не нужно промывать и просеивать. Некоторые берут карьерный песок, обращайте внимание на минимум инородных частиц и глинистых веществ в составе. Величина одной фракции от 1,3 до 3,5 мм.
  3. Щебень гравийного или гранитного типа, размер фракций которого от 10 до 40 мм. Для повышения плотности крупных компонентов наполнителя смешайте его со щебенкой меньшей величины.

ЧИТАТЬ ТАКЖЕ: Какой щебень нужен для бетона
Оптимальные пропорции приготовленного состава: цемента берут 1 часть, песка 3,8 части, гравия или щебня достаточно в пропорции 2,78 части. Чтобы текучесть раствора получилась самой эффективной, желательно добавлять воду постепенно, во время приготовления массы, а не после того, как все ингредиенты уже смешаны. Дело в том, что лишняя вода может стать причиной изменения показателей прочности, фактически неправильные действия приводят к понижению маркировки бетона на один и более порядков.

Чтобы раствор увеличил значения пластичности, строители добавляют пластификаторы. Масса приобретает лучшие вязкость, податливость и текучесть, известно, что эти свойства значительно облегчают укладку, а качество остается прежним.

Полезно знать

  • Что такое бетон?
  • Свойства бетона
  • Как правильно заказывать бетон?
  • Почему бетон называется товарный?

Что такое бетон?

Бетон — искусственный каменный материал, получаемый в результате твердения специально приготовленной смеси, состоящей из вяжущего материала, крупного и мелкого заполнителя, воды.

Состав: вяжущий материал — цемент, вода, крупный наполнитель — щебень, мелкий наполнитель — песок.

Свойства бетона

Прочность на осевое сжатие- способность бетонной смеси сопротивляться разрушению от действующих внешних нагрузок. В зависимости от показателя прочности на осевое сжатие бетоны подразделяют на классы. Класс обозначаемся Латинской буквой В и цифрами указывающими выдерживаемое давление в МПа.

Пластичность. Характеризуется подвижностью бетонной смеси, которая при укладке должна хорошо заполнить все изгибы конструкций без раковин и пустот. Обозначается пластичность буквой П.

При подаче бетона с помощью лотков применяется 3-ая пластичность П-3. При подаче бетона с помощью АБН применятся 4-ая пластичность П-4.

Водонепроницаемость — это свойство бетонной смеси противостоять действию воды, не разрушаясь. Водонепроницаемость обозначается латинской буквой W. Водонепроницаемость может быть увеличена за счет подбора цемента, заполнителей и добавок.

Морозостойкость. Обозначаемся буквой F и цифрами от 25 до 1000, которые указывают количество циклов замораживания-размораживания, бетон при этом сохраняет свои изначальные прочностные характеристики с допустимыми отклонениями.



Почему бетон называют товарным?

Ответ на данный вопрос очень простой.

Товарный бетон – это приготовленная на бетонном заводе смесь, которую в дальнейшем транспортируют (при помощи АБС) и укладывают на объекте.

После заливки и начала твердения полученный материал можно смело назвать бетоном.

Преимуществом товарного бетона является то, что приготовлен в условиях лучшего контроля.

Достаточная осторожность при транспортировании бетона обеспечивается применением автобетоносмесителей (АБС).

Внимание: укладка и уплотнение товарного бетона остаются на ответственности персонала площадки.

Марка и (или) класс бетона — важнейший показатель, характеризующий прочность бетона.

Прочность на осевое сжатие — способность бетонной смеси сопротивляться разрушению от действующих внешних нагрузок.

В зависимости от показателя прочности на осевое сжатие бетоны подразделяют на классы. Класс обозначается буквой «В» и цифрами , показывающими выдерживаемое  давление в мегапаскалях (МПа).

Наряду с классами прочность бетона также задается марками, обозначаемыми буквой «М» и цифрами 50-1000, показывающими предел прочности на сжатие в кгс/см2 и чем выше  эта цифра, тем тяжелее бетон.

Соответствие между классами и марками бетона:

Класс бетона по прочности (В)

Ближайшая марка по прочности

В-7.5

М-100

В-12.5

М-150

В-15

М-200

В-20

М-250

В-22.5

М-300

В-25

М-350

В-30

М-400

В-32. 5

М-450

Бетон М-100 В-7,5

М-100 В-7,5 — самый худой сорт бетона. Основное применение: подготовительные бетонные работы, укладка тонкого слоя на уплотненный грунт или песчаную подушку.

В строительстве бетон М-100 В-7,5 используется достаточно часто, но в качестве ненагруженного слоя – подготовки под монолитные несущие конструкции, полы, бетонируемые по грунту.

При проведении подготовительных работ М-100В-7.5 отливается по уплотненному грунту или слою песка. Назначением подготовки из бетона М-100 В-7.5 является предотвращение вытекание цементного молочка из несущих монолитных конструкций в грунт и соответственно попаданию влаги из вне для того, чтобы бетон основной конструкции сохранил свои прочностные показатели.

Используется бетон М-100 В-7.5 и в дорожном строительстве в качестве подготовки под основное дорожное полотно. Применяется бетон М-100 В-7.5 в качестве подливки для закрепления поребриков, установки малых архитектурных форм и в других неответственных конструкциях.

Доставка бетона М-100 В-7.5 производится при помощи автобетоносмесителей (АБС). Выгрузка осуществляется самосливом при помощи лотка или транспортной ленты.

Бетон М-150 В-12,5

Товарный бетон М-150 В-12,5 используется в качестве подготовительного материала для стяжки полов и бетонных тротуаров, заливки ленточных фундаментов, монолитных плит.

Бетон М-150 В-12,5 имеет достаточную прочность, что делает его основной маркой применяемой при укладке бетонных дорожек и плит.

Бетон М-200 В-15

Бетон М-200 В-15 используется в изготовлении бетонных стяжек полов, фундаментов, отмосток, дорожек. Прочность М-200 В-15 достаточна для решения большинства задач индивидуального строительства: фундаменты( ленточные, плиточные, свайно-ростверковые), изготовление бетонных лестниц, площадок.

В дорожном строительстве бетон М-200 В-15 применяется для создания монолитной подушки под основные дорожные одежды.

Выгрузка может осуществляться автобетононасосом.

Бетон М-250 В-20

Применяется в основном для изготовления монолитных фундаментов, в том числе ленточных, плиточных, свайно-ростверковых, малонагруженных плит перекрытий,  заборов, лестниц, подпорных стен.

Бетон М-300 В-22,5

Наиболее часто заказываемая марка бетона (это относится и к М-200 В-15).

Сочетание технологических качеств и невысокой цены бетона этой марки делает его применение универсальным практически для любых строительных нужд. М-300 В-22,5 подойдет для монолитного или ленточного фундамента под практически любой дом, в том числе загородный коттедж. Бетон М-300 В-22,5- это сочетание оптимальной стоимости бетона и его высокого качества.

Бетон М-350 В-25

Основное применение: изготовление несущих стен, плит перекрытий, балок, колон, железобетонных конструкций и изделий, отлив монолитных фундаментов.

Цена товарного бетона М-350 В-25 оптимально сочетается с качеством. Несмотря на популярность и частоту применения М-350 В-25 компания Честный бетон предоставляет лучшую цену на данную марку.

Бетон М-400 В-30

Основное применение: заливка чаши бассейнов, поперечные балки, гидротехнические сооружения, подпорные стенки, конструкции мостов, цокольные этажи монолитных зданий.

Бетон М-450 В-32,5

Применяется для мостовых конструкций, Гидро-технических соружений, банковских хранилищ, в метростроении.

Сколько весит куб (кубометр) бетона?

Вес бетона напрямую зависит от применяемых заполнителей. По удельному весу бетон принято разделять на четыре вида: особо легкие, легкие, тяжелые и особо тяжелые бетоны.

  • Особо легкие бетоны — ячеестые бетоны с большим количеством (до 85% от общего объема бетона) мелких и средних воздушных ячеек размером до 1-1,5 мм. Куб особо легкого бетона весит менее 500 кг. Особо легкие бетоны, как правило, используются в качестве теплоизоляции.
  • Легкие бетоны — составы бетона заполненные облегченными пористыми заполнителями, такими как керамзит или без заполнителей, но имеющие пористую структуру, такие как пенобетон или газобетон.  Куб  легкого бетона весит от 500 до 1800 кг. В кубометр бетона входит около 600 кг песка — основного и обязательного компонента. Легкие бетоны, как правило, используются в виде готовых строительных блоков.
  • Тяжелые бетоны — в состав бетонных смесей входит тяжёлый и крупный заполнитель, такой как щебень или гравий. Куб  тяжелого бетона весит от 1800 до 2500 кг. Основную массу бетона составляют: щебень или гравий — 1150-1300 кг, песок — 600-750 кг, цемент — 250-450 кг, вода — 150-200 литров. Тяжелые виды бетонов являются классическими и имеют очень широкий диапазон назначений.
  • Особо тяжелый бетоны — в состав бетонных смесей входят: магнетит, барит, гематит, различные виды металлического скрапа. Вес кубометра особо тяжелого бетона составляет — 2500-3000 кг. Основную массу бетона составляет крупный заполнитель. Особо тяжелые бетоны применяются для защиты персонала на атомных электростанциях от радиоактивных излучений.

Примерный вес 1 куб.м бетона производимого заводом Честный бетон:

№          Марка бетона                     Заполнитель              вес 1 м3, кг
1М 100гравийный щебень2200
2М200гравийный щебень2300
3М200доменный щебень2240
4М350гранитный щебень 2400
5Раствор М1001700

Статьи о бетоне:

Вес бетона на кубический фут

Вес бетона на кубический фут | вес железобетона на кубический фут | насколько тяжел бетон на кубический фут.

Бетон, используемый для строительства жилых, коммерческих и промышленных сооружений, нескольких проектов, таких как мост, плотины, водохранилище, подъездная дорога к автомагистралям, французская дренажная система, внутренний дворик, туннели, основание для подпорных стен, дренажная конструкция, тротуар, дорога, улица, пешеходная дорожка, и используется для плиты и т. д.

Готовая бетонная смесь, изготовленная из смешанной смеси портландцемента, песчано-гравийной смеси и других утвержденных ингредиентов в требуемой пропорции для достижения желаемой прочности, бетонная плита, используемая при устройстве патио, дорожек, подъездных путей и т. д.

Вес бетона на кубический фут

Вес бетона, измеренный в различных единицах измерения на основе имперской системы измерения, обычной системы измерения и метрической системы, в этой статье мы знаем о весе бетона на кубический фут.

Как правило, вес бетона зависит от типа смешанного в нем ингредиента, количества и пропорции, наличия арматуры в бетоне, марки бетона, толщины плиты, в соответствии с этим основанием бетон подразделяется на три категории: железобетон, обычный бетон и легкий бетон. конкретный.

Вес бетона определяется его плотностью, которая может варьироваться в зависимости от количества заполнителя, воды и воздуха в смеси, в среднем средняя плотность бетонной плиты составляет около 2400 кг/м3, что точно равно 24 кН/ м3 или 150 фунтов на кубический фут, или примерно равно 4050 фунтов на кубический ярд.

В Соединенных Штатах, на основе имперской системы измерения, в этой статье мы знаем о весе бетона на кубический фут.

Вес бетона на кубический фут

На основе имперской или американской системы измерения, как правило, вес бетона составляет около 2400 кг на кубический метр, что точно равно 4050 фунтам на кубический ярд или 150 фунтам на кубический фут или приблизительно равно 2.4кг/литр.

1 кубический ярд бетона весит около 4050 фунтов, 1 кубический ярд определяется как 3 фута в длину, 3 фута в ширину и 3 фута в глубину, что равно 27 кубическим футам, 1 кубический ярд = 27 кубическим футам, поэтому 27 кубических футов веса бетона около 4050 фунтов, поэтому вес бетона на кубический фут равен 4050/27 = 150 фунтов

.

1 кубический метр бетона весит около 2400 кг, а 1 м3 = 35,3147 кубических футов, поэтому вес 1 кубического фута бетона в кг равен 2400/35,3147 = 68 кг, поэтому вес бетона на кубический фут составляет 68 кг.

В связи с этим «вес бетона на кубический фут», ответить на это – очень просто, в США на основе принятой в США системы измерения, в общем, вес бетона составляет около 150 фунтов на кубический фут или 24 фунта на кубический фут, если вес бетона измеряется в имперских единицах измерения и метрической системе Соединенного Королевства (Великобритания).

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Hence ,
Вес бетона на куб. фут = 150 фунтов
Вес бетона на куб. фут = 68 кг

В связи с этим «вес железобетона на кубический фут» ответить очень просто, согласно имперской или метрической системе, обычно вес железобетона на кубический фут составляет около 71 кг или 156 фунтов в соответствии с принятой в США системой измерения. .

В связи с этим, «насколько тяжел бетон на кубический фут», ответить на этот вопрос очень просто, в соответствии с имперской или метрической системой, обычно вес бетона на кубический фут составляет около 68 кг или 150 фунтов в соответствии с принятой в США системой измерения. .

RAM Примечания к выпуску SS V15.04 — ОЗУ | Вики STAAD — РАМ | STAAD

Структурная система RAM CONNECT Edition, обновление 4, выпуск 15.04

Примечания к выпуску



Дата выпуска: 22 февраля 2017 г.



Этот документ содержит важную информацию об изменениях в структурной системе RAM.Важно, чтобы все пользователи знали об этих изменениях. Пожалуйста, распространите эти примечания к выпуску и сделайте их доступными для всех пользователей RAM Structural System.



Учебник:

Учебное пособие не обновлялось, но все еще действует. Внешний вид некоторых частей программы в этой версии может отличаться от представленного в Учебнике.



Важные примечания:

Эта версия автоматически преобразует базы данных, созданные в предыдущих версиях, в новый формат базы данных.Обратите внимание, что файл резервной копии создается автоматически при преобразовании базы данных; имя базы данных такое же, с добавлением «Orig» и номера версии к имени. Файл имеет расширение «.zip» и находится в том же каталоге, что и исходная база данных.



Предыдущие таблицы стали и шаблоны сочетаний нагрузок, поставляемые с программой, будут заменены новыми таблицами и шаблонами с тем же именем. Если вы настроили какие-либо таблицы Master или Design или шаблоны комбинаций загрузки, поставляемые с программой, без изменения имен файлов, эти имена файлов должны быть переименованы из исходных имен таблиц RAM перед установкой, чтобы предотвратить потерю ваших изменений.



Инструкции по установке:

Эту версию можно найти на веб-странице Bentley Software Fulfillment, войдя в CONNECTION Center или корпоративный портал и выбрав значок загрузки программного обеспечения. Выполните поиск «RAM Structural System», выберите любой из модулей RAM Structural System (например, RAM Modeler; все они используют один и тот же установщик) и выберите последнюю версию RAM Structural System.



Часто задаваемые вопросы о лицензировании продукта:

Приложение C содержит документ с описанием функций, доступных в RAM Structural System, которые помогают предотвратить непреднамеренное использование нелицензионных модулей.Обратитесь к этому документу для получения дополнительной информации.



Новые функции и улучшения:

Для получения подробной информации об этих новых функциях и улучшениях см. файлы руководств в формате .pdf, доступные в меню «Справка» каждого модуля или в папке «Руководства» на жестком диске.



Эта версия содержит две новые мощные функции, которые были обозначены как функции Technology Preview. Это функции, находящиеся в состоянии, которое ранее называлось бета-версией. Этими двумя функциями являются Analytical Insights и база данных результатов SQLite. Вполне вероятно, что эти функции будут продолжать подвергаться пересмотру на основе отзывов пользователей. Следует проявлять осторожность, если они используются для фактического проектирования, поскольку они все еще находятся в процессе пересмотра и не прошли тщательный процесс тестирования. Они доступны, чтобы вы могли использовать их с реальными моделями в реальных проектных ситуациях, а также предоставлять нам отзывы и предложения по тому, как сделать эти функции более полезными и продуктивными.



Аналитические идеи — предварительный просмотр технологии

Функция «Аналитические идеи» анализирует вашу модель и сравнивает ее с набором показателей эффективности конструкции (SPI). Эти SPI можно настроить в соответствии со стандартами и практиками вашего офиса, а также расставить приоритеты в соответствии с их важностью. Затем ваша модель оценивается на основе этих SPI, помогая вам определить возможные изменения в модели, чтобы сделать ее более экономичной или конструктивной. Дополнительную информацию см. в Приложении A.



База данных результатов анализа и проектирования SQLite — предварительная версия технологии

Чтобы упростить доступ к данным геометрии и анализа, эти данные теперь записываются в файлы SQLite. Предоставляется генератор отчетов, который можно использовать для создания файла .xlsx, который затем можно использовать в электронных таблицах Excel. Файл можно настроить так, чтобы он содержал информацию, которую вы хотите сделать доступной. См. Приложение B для получения дополнительной информации.



Результаты аэродинамической трубы Варианты нагрузки

В RAM Frame добавлен новый генератор ветровой нагрузки, позволяющий вводить результаты испытаний в аэродинамической трубе (Fx, Fy, Mz и координаты на каждом уровне, а также процент каждой из этих сил, которые должны быть приложены в качестве случай нагрузки), и создаются и анализируются бесчисленные варианты нагрузки с их результирующими силами истории. Варианты нагружения аэродинамической трубы задаются с помощью команды Нагрузки – Варианты нагружения, указав Ветер и выбрав Аэродинамическая труба из списка генераторов ветровой нагрузки. Данные могут быть введены вручную или данные могут быть вставлены из Excel. В элементе управления вариантами нагрузки выберите верхний этаж, чтобы вставить блок данных, или любой этаж, чтобы вставить одну строку данных, чтобы выделить нужную строку диаграммы, затем выберите значок «Вставить» (или Ctrl-v). В элементе управления «Случаи» выберите «Случай № 1», чтобы вставить блок данных, или любой «Случай №», чтобы вставить одну строку данных, чтобы строка была выделена, затем выберите значок «Вставить» (или Ctrl-v).



Значения формы режима в периодах и отчете о режимах

В отчете «Периоды и моды» значения, перечисленные для форм мод, теперь даются в экспоненциальном представлении. Ранее они были перечислены в десятичных значениях, что часто не давало достаточного количества значащих цифр для меньших значений.



Национальное приложение Еврокода Великобритании и BS 6399 Снижение динамической нагрузки

Опция в критериях — нагрузки на стержни для выполнения снижения динамической нагрузки в соответствии с Национальным приложением Великобритании к Еврокоду и BS 6399 была разделена на две отдельные опции.Хотя методология снижения динамической нагрузки идентична в обоих случаях, выбор в этой команде используется для определения номенклатуры, используемой в средстве моделирования, которое ранее предполагало, что пользователь намеревался проектировать в соответствии с британскими стандартами, такими как BS 5950, а не в соответствии с Еврокодом. . Это привело к некоторой путанице, поскольку номенклатура этих двух кодов различается, особенно fck и fcu. Теперь, когда выбрано Национальное приложение Великобритании к Еврокоду, номенклатура, используемая в Modeler, будет такой же, как и для Еврокода.



Дизайн Еврокода и национального приложения Великобритании fy

В Criteria – Eurocode Factors теперь доступна опция, позволяющая указать, что правила проектирования должны использоваться на основе либо EN 1993-1-1, либо EN 1993-1-1 UK NA. Ранее использовались правила проектирования в соответствии с EN 1993-1-1, теперь доступна возможность использования правил EN 1993-1-1 UK NA.



Еврокод EN 1991-1-4:2005 Ветроэнергетика и UK NA

В раме RAM были реализованы генераторы ветровой нагрузки для национальных приложений EN 1991-1-4:2005 и EN 1991-1-4:2005 UK.



Условные нагрузки Еврокода

Теперь можно генерировать номинальные нагрузки согласно EN 1993-1-1.



Комбинации нагрузок по Еврокоду

Шаблоны сочетаний нагрузок Еврокода были обновлены и теперь включают условные нагрузки в сочетания. Условные нагрузки были добавлены в шаблон комбинированного расчета стали EN 1990:2002 +A1:2005 и в шаблоны расчета стали и бетона EN 1990:2002 +A1:2005 UK NA.



Сингапурское национальное приложение Еврокода Снижение динамической нагрузки

В Критерии — Нагрузки на элементы добавлена ​​опция для выполнения снижения динамической нагрузки в соответствии с национальным приложением Сингапура к Еврокоду.



AISC 360-10 R M Значение для B2

В спецификации AISC 306-05 значение R M , используемое при расчете B2, ограничено значениями 0,85 и 1,0. Это изменилось в AISC 360-10, в котором R M является расчетным значением. Команда была расширена, чтобы разрешить ввод любого значения R M в диапазоне от 0,85 до 1,00.



Cw

Реализован более точный метод расчета Cw для двутавров.Это окажет незначительное влияние на конструкцию и только тогда, когда Cw использовалось при расчете мощностей.



Внецентренная нагрузка на полужесткие мембраны

Для больших моделей время, необходимое для выполнения расчета нагрузок для случаев внецентренной нагрузки на полужестких диафрагмах, было значительно сокращено (с часов до минут).



Варианты внецентренной динамической нагрузки

Для больших моделей время, необходимое для выполнения анализа собственных решений для случаев динамической нагрузки с эксцентриситетами, было значительно сокращено.



Боковая пластина с колоннами из быстрорежущей стали

По запросу SidePlate, стойки Square HSS теперь размещаются и проходят проверку совместимости для соединения SidePlate. Ранее с соединением SidePlate разрешалось использовать только колонны с широкими полками. Прямоугольные столбцы HSS в настоящее время не разрешены. Инженер должен обсудить любые проблемы с SidePlate и убедиться, что их соединения конструктивны.



Проверка геометрической совместимости боковой пластины

По запросу SidePlate была упрощена проверка геометрической совместимости, которую программа выполняет для определения совместимости ширины полки балки и ширины полки колонны.Если ширина полки колонны не менее чем на 1,5 дюйма превышает ширину полки балки, выдается предупреждение о том, что балка может быть слишком широкой и не позволяет использовать соединение SidePlate. Кроме того, ранее проверка совместимости выдавала ошибку вместо предупреждения и не могла продолжить анализ. Теперь оно выдается как предупреждение, и анализ продолжится, но инженер должен обсудить условие с SidePlate, чтобы убедиться, что оно может быть построено.



Сводный отчет о совместной проверке положений по сейсмостойкости

Упрощен отчет о совместной проверке положений по сейсмостойкости; ранее в отчете повторялись глобальные общие критерии под каждой сводкой, теперь в нем отображаются только данные критериев в начале отчета.Кроме того, в этот раздел отчета были добавлены некоторые дополнительные соответствующие критерии.



Удалена зависимость бетона RAM от стальной конструкции

Ранее для моделей, содержащих как стальные, так и бетонные элементы, анализ в RAM Concrete нельзя было выполнить, если размеры стальных балок и колонн не были текущими. Это требовало, чтобы в случае внесения каких-либо изменений в модель или критерии команда «Проектировать все» должна была быть выполнена в RAM Steel Beam и RAM Steel Column, прежде чем можно будет снова выполнить анализ в RAM Concrete. Поскольку размеры стали мало влияли на расчет бетона, это ограничение было снято. Статус модели показывает, что проекты и анализ не являются строго современными, но для удобства допускается анализ и последующее конкретное проектирование.



Предупреждение о сетке в бетоне RAM

Когда настилы не полностью покрывают плиту, в RAM Concrete теперь выдается предупреждение о сетке с указанием этажа и диафрагмы, а также с указанием того, что свойства настила не могут быть идентифицированы и что они не будут включены в анализ.При появлении этого предупреждения пользователь должен проверить полигоны настила в Modeler и исправить их так, чтобы вся диафрагма имела свойства плиты.



Элементы, не входящие в состав сейсмостойкой системы

Раздел 21.13 ACI318-11 содержит подробные правила для расчета сейсмостойких элементов из гравитационного бетона, которые не являются частью сейсмостойкой системы. Ранее часть этих требований выполнялась и сообщалась; в этой версии эти положения реализованы и представлены более широко. К ним теперь относятся:

  • Требования к деталям, когда гравитационная нагрузка не превышает Agf’c/10.

  • Два сплошных стержня сверху и снизу в соответствии с разделом 21.5.2.1.

  • Хомуты должны располагаться на расстоянии не более d/2 по всей длине элемента в соответствии с разделом 21.13.4.2.

  • Расчетная поперечная сила, Ve, определенная в соответствии с разделом 21.5.4, в предположении, что моменты противоположного знака, соответствующие вероятному изгибающему моменту, Mpr, действуют на поверхности соединения и что элемент нагружен факторизованной вспомогательной гравитационной нагрузкой вдоль пролета.



Эффективная глубина соединительной балки

При проектировании соединительных балок стен жесткости в соответствии с нормами проектирования ACI эффективная глубина была приблизительно равна 0,8H. Теперь используется точная эффективная глубина для предоставленных слоев стержней.



Диспетчер запросов на обслуживание

Диспетчер запросов на обслуживание для регистрации запросов на техническую поддержку доступен непосредственно из команды Справка — Техническая поддержка в диспетчере RAM.



МСМ

Была проведена обширная работа по улучшению взаимодействия ISM (используется для импорта и экспорта данных между продуктами Bentley, такими как STAAD, и продуктами сторонних производителей, такими как Revit и Tekla). Некоторые из наиболее заметных улучшений перечислены здесь.



  • Гравитационные нагрузки, включая нагрузки от снега и заноса снега, смоделированные в RAM Modeler, теперь можно экспортировать в ISM. Гравитационные нагрузки в RAM Structural System состоят из нескольких компонентов нагрузки, включая конструкцию, стационарную, динамическую, динамическую конструкцию и перегородку; при экспорте в ISM они разделяются на отдельные случаи.Экспортированные поверхностные нагрузки привязываются к границе плиты и проемам. Обратите внимание, что в средстве просмотра ISM это обеспечивает трехмерное представление приложенных нагрузок в модели.

  • Наконечники свай теперь экспортируются в ISM

    .
  • Диагональное армирование в соединительных балках поперечной стены, разработанное в модуле Стена жесткости, теперь экспортируется в ISM.

  • Горизонтальные стержни для бетонных стен теперь экспортируются с концом крюка под углом 180 градусов.

  • Модуль упругости бетона в бетонных стенах может быть указан в RAM Structural System либо как значение, определяемое уравнениями кода, либо как конкретное пользовательское значение.Ранее возможность использовать значение, рассчитанное по коду, была недоступна для данных, экспортируемых в ISM. Теперь этот флаг передается в ISM, который рассчитает значение модуля эластичности так же, как это делает программа.





Исправление ошибок:

Исправлены некоторые программные ошибки для версии 15. 03. Исправления, внесенные в графику, отчеты, функции Modeler, сбои программы и т. д., которые считались незначительными, здесь не перечислены.Заслуживающие внимания исправления ошибок перечислены здесь, чтобы уведомить вас о том, что они были исправлены, или чтобы помочь вам определить влияние этих ошибок на предыдущие проекты. Эти ошибки, как правило, были неясными и необычными, затрагивали лишь очень небольшой процент моделей или не влияли на результаты. Ошибки, когда они возникали, были, как правило, совершенно очевидны. Однако, если есть какие-либо вопросы, может быть целесообразно повторно проанализировать предыдущие модели, чтобы определить влияние, если таковое имеется. В каждом случае ошибка возникала только при указанных условиях.Те ошибки, которые могли привести к неконсервативным планам, отмечены звездочкой. Мы приносим извинения за все неудобства, которые могут возникнуть.



Стальная балка RAM

СДВИГ ПРИ ТОЧЕЧНОЙ НАГРУЗКЕ*: Когда сдвиг в месте точечной нагрузки определяется сдвигом немного слева от точечной нагрузки, значение этого левого сдвига не фиксируется.

Эффект: Некоторые коды требуют расчета сдвига, соответствующего моменту в заданном месте. В точках точечной нагрузки сдвиг немного левее от точечной нагрузки, если он больше, чем сдвиг немного правее этого местоположения точечной нагрузки, не засчитывался как максимальный сдвиг в месте этой точечной нагрузки.Затем с моментом в этом месте было связано меньшее значение сдвига.



AISC 360 — ТЕКУЩАЯ УСТОЙЧИВОСТЬ ПОЛКИ НА СЖАТИЕ*: Для одинарных симметричных двутавровых сечений предел текучести полки на сжатие, определенный в Разделе F4 для квалифицируемых профилей, был определен неправильно.

Результат: В тех случаях, когда основной несущей способностью для секций, оцененных в соответствии с разделом F4, был предел текучести полки на сжатие, сообщаемая грузоподъемность была неправильно определена как FyZx, а не RpcFySxc по уравнению F4-1.Обратите внимание, что эта ошибка затрагивала только сборные секции, в которых верхняя и нижняя полки имели разные размеры; это не повлияло на конструкцию стандартных катаных двутавров.



КЛАССИФИКАЦИЯ СЕКЦИИ ЕВРОКОДА*: Элементам с чистым изгибом всегда присваивался класс 1, даже если им должен был быть присвоен более высокий класс.

Эффект: В то время как элементы, подвергающиеся осевым или комбинированным нагрузкам, были классифицированы правильно, элементам, подвергающимся чистому изгибу, может быть ошибочно присвоена классификация 1.



AISC 360 НАСТРОЕННЫЕ КАНАЛИ С НЕКОМПАКТНЫМИ ИЛИ ТОНКИМИ СТЕНКАМИ*: Расчет сборных каналов с некомпактными или тонкими стенками в программе не реализован, но для таких элементов программа давала расчетные результаты (ошибочно), с неверными мощностей, указанных в отчете о проектировании.

Эффект: застроенные каналы с некомпактными или тонкими стенками были спроектированы неправильно, и отчеты показывали неверные результаты. Емкости для таких разделов не рассматриваются в Спецификации, и вместо этого программа должна была указать предупреждающее сообщение для пользователя.Теперь пользователь предупреждается об этом состоянии предупреждающим сообщением «Cannot Design», а емкость устанавливается на 0,0.



AISC 360 АСИММЕТРИЧНЫЕ НАСТРОЕННЫЕ КАНАЛЫ*: Расчет асимметричных наращиваемых каналов в программе не реализован, но для таких элементов программа выдавала расчетные результаты (ошибочно), с неверными пропускными способностями, указанными в отчете по проектированию.

Эффект: встроенные асимметричные каналы были спроектированы неправильно, и отчеты показывали неправильные результаты.Вместо этого программа должна была указать пользователю предупреждающее сообщение. Теперь пользователь предупреждается об этом состоянии предупреждающим сообщением «Cannot Design», а емкость устанавливается на 0,0.



AISC 360 СБОРНЫЕ КОРОБКИ С ТОНКИМИ СТЕНКАМИ*: Расчет сборных коробчатых форм с тонкими стенками не был реализован в программе, но для таких элементов программа давала результаты расчета (ошибочно) с неправильными значениями грузоподъемности в отчете о дизайне.

Эффект: сборные коробки с тонкими перемычками были спроектированы неправильно, и отчеты показывали неверные результаты. Вместо этого программа должна была указать пользователю предупреждающее сообщение. Теперь пользователь предупреждается об этом состоянии предупреждающим сообщением «Cannot Design», а емкость устанавливается на 0,0.



ДВУХСИММЕТРИЧНЫЙ ДВУХСИММЕТРИЧНЫЙ ДВУХСЕКЦИОННЫЙ РАЗДЕЛ AISC 360 (МОЩНОСТЬ LTB): указанная пропускная способность AISC 360 LTB для двутавровых профилей с двойной симметрией была неверной.

Эффект: В тех случаях, когда LTB регулировал конструкцию компактных двутавровых профилей с двойной симметрией, заявленная грузоподъемность не соответствовала требованиям AISC 360, раздел F2.Было использовано неверное, но консервативное значение rts.



МАКСИМАЛЬНАЯ СИЛА ДЛЯ СОСТАВНЫХ БАЛОК С ПАРАЛЛЕЛЬНЫМ НАСТИЛОМ: Для балок с параллельными настилами, где максимальное количество рядов, которые могут поддерживаться балкой, было больше одного, программа ошиблась при определении максимальной силы, которая могла бы быть обеспечена, если бы все ряды были заполнены шпильками.

Эффект: конструкции стоек для составных балок с параллельными ярусами, которые могут поддерживать более одного ряда стоек, могли быть ошибочными.Балки, которые в противном случае могли бы пройти проектирование, могли быть пропущены для более тяжелых конструкций балок.



Стальная колонна RAM

ДЛИНА КОЛОННЫ БЕЗ СВЯЗЕЙ*: была определена неправильная длина без связей для многоэтажных сегментов колонны (где колонна простиралась на несколько уровней между уровнями, где она имеет боковые связи) в штабеле, где угол ориентации колонны был больше нуля и меньше 90 градусов. .

Эффект: длины без раскосов для многоэтажных колонн, имеющих угол ориентации от 0 до 90 градусов, определялись неправильно.Все остальные столбцы были правильно спроектированы.



W- И C-ФОРМЫ AISC 360 С ИЗГИБОМ ПО МАЛОЙ ОСИ*: Широкие полки и швеллеры, подверженные изгибу по малой оси, были спроектированы неправильно в соответствии с положениями главы F6 стандарта AISC 360, когда определяющим предельным состоянием было локальное изгибание фланца.

Эффект: для форм с широкой полкой и швеллером с изгибом по малой оси сообщаемые значения прочности на изгиб были неверными, когда в проекте определялась местная потеря устойчивости полки.



AISC 360 — КРУГЛЫЙ HSS С ТОНКИМИ СТЕНКАМИ*: Расчет круглого HSS с тонкими стенками, превышающий предел, установленный в Разделе F8, не был реализован в программе, но для таких элементов программа давала расчетные результаты (ошибочно), с неверными мощностей, указанных в отчете о проектировании.

Эффект: Круглые HSS с тонкими стенками, превышающими предел в F8, были спроектированы неправильно, и отчеты показывали неправильные результаты. Вместо этого программа должна была указать пользователю предупреждающее сообщение.Теперь пользователь предупреждается об этом состоянии предупреждающим сообщением «Cannot Design», а емкость устанавливается на 0,0.



AISC 360 WT STRONG AXIS BENDING*: Изгибная способность, указанная для форм WT, была неверной.

Последствие: при изгибе заявленная мощность секций WT не соответствовала требованиям к текучести секции F9-1.



AS 4100-98 ПРОСМОТР/ОБНОВЛЕНИЕ ВЗАИМОДЕЙСТВИЯ: Управляющее взаимодействие, о котором сообщалось в Просмотре/Обновлении для колонн при сжатии и слабом изгибе оси, не соответствовало управляющему взаимодействию, показанному в подробном отчете о столбце.

Результат: несмотря на то, что колонны, подвергающиеся осевому изгибу и изгибу слабой оси, были спроектированы правильно, и управляющее взаимодействие, показанное в отчете о конструкции колонны, также было правильным, управляющее взаимодействие, отображаемое в диалоговом окне «Просмотр/обновление», было неправильным для AS 4100-98. Также ссылка на контролирующее взаимодействие, показанная в сводном отчете, была неверной.



Бетонная балка RAM

ACI SMF БАЛКА НА СДВИГ*: Требования для ACI 318-11 пункт 21.5.4.2.а и 21.6.5.2.а (и аналогичные пункты в предыдущих версиях) применялись неправильно.

Эффект: допустимая нагрузка на сдвиг балок SMF могла быть завышена, если применяются ACI 318-11 21. 5.4.2 и 21.6.5.2.



Бетонная колонна RAM

ACI ПРОЕКТИРОВАНИЕ БЕТОННЫХ КОЛОНН*: При проектировании колонн, являющихся частью системы IMF или SMF, которые охватывают несколько этажей и не связаны балками на промежуточных уровнях, программа могла неправильно рассчитать проектные требования к сдвигу.Это было проблемой для всех кодов дизайна ACI.

Эффект: потенциально неверные расчетные значения сдвига, когда колонны охватывают несколько уровней между уровнями раскосов.



ACI ЭФФЕКТИВНАЯ ГЛУБИНА ДЛЯ Vs РАСЧЕТЫ*: При определении способности арматуры к сдвигу эффективная глубина не учитывала диаметр арматуры; учитывалось только расстояние чистого перекрытия бара.

Эффект: эффективная глубина, используемая при расчете Vs, была немного больше, чем должна была быть, потому что использовалось расстояние до чистого покрытия, а не расстояние до центра стержней.В результате способность к сдвигу, использованная при расчете, могла оказаться несколько неконсервативной.



ACI РАСЧЕТ НА СДВИГ КОЛОННЫ ПОД СИЛОЙ СИЛ ЗЕМЛЕТРЯСЕНИЯ*: В колоннах, не обозначенных как часть системы сопротивления сейсмическим силам с SDC D, E или F, и осевые силы гравитации которых были больше, чем указано в Разделе 21.13.4.3 ACI 318- 11 упомянутые требования 21.6.4 и 21.6.5 не проверялись.

Эффект: Расчет на сдвиг гравитационных колонн с SDC D, E или F мог быть неадекватным.



БЕТОННАЯ КОЛОННА: значения усилия сдвига для кодов, отличных от ACI, отображаемых в диалоговом окне «Просмотр/обновление» для осей X и Y, были изменены.

Эффект: сдвиг в направлении X был указан для оси Y и наоборот. Это была только проблема с отчетом в диалоговом окне «Просмотр/обновление»; конструкция была правильной.



ACI УПРАВЛЯЮЩАЯ НАГРУЗКА И VU: В отчете по проектированию бетонной колонны управляющая комбинация нагрузок, указанная для поперечной арматуры, была комбинацией нагрузок с наибольшим сдвигом, а не комбинацией нагрузок с наибольшим соотношением требования/мощности.

Результат: Расчет был правильным, но указанная управляющая комбинация нагрузок была неверной, если управляющая комбинация была какой-либо комбинацией, отличной от комбинации с наибольшим сдвигом.



[656199] EN 1993-1-1 СДВИГ КОЛОННЫ: В отчете о расчете бетонной колонны указано значение 0,0 для приложенного сдвига по малой оси.

Эффект: это ошибка только отчета; конструкция была правильной.



Бетонная стенка RAM

БЕТОННАЯ СТЕНА НА СДВИГ: при проектировании вырезов в стене, в редких случаях сообщаемое соотношение горизонтального и вертикального армирования могло быть отрицательным, а вырез в сечении помечался как несостоятельный, даже если фактического запаса было достаточно.

Эффект: Отрицательный знак в значении коэффициента вертикальной арматуры мог привести к тому, что программа выдала ошибочное сообщение об ошибке проектирования. Примечание. Эта ошибка может по-прежнему возникать в существующих моделях. Просмотрите Предупреждения при проектировании и, если какое-либо значение Фактического соотношения для отношения стали отрицательное, удалите все разрезы сечения, чтобы устранить ошибку, и переназначьте разрезы сечения.



Рамка ОЗУ — анализ

РАСЧЕТ ДАВЛЕНИЯ ВЕТРА*: При расчете коэффициентов, используемых при расчете давления ветра, некоторые коэффициенты используют размеры этажа здания.Когда в здании был частичный уровень (например, антресоль), заключенный под этажом с большим планом этажа, программа использовала размеры диафрагмы частичного уровня, а не размеры ограждающей конструкции (определяемые большими размерами диафрагмы выше). Примечание: если есть меньший частичный уровень, фактическая оболочка здания на этом уровне, скорее всего, будет такой же, как и на более высоком уровне выше, а не на меньшем уровне.

Эффект: При расчете ветрового давления на уровнях, где протяженность диафрагмы была меньше, чем на уровне выше, использовались потенциально неверные коэффициенты. Эта ошибка, когда она происходила, почти всегда была консервативной. Обратите внимание, что после того, как давления были рассчитаны, программа правильно применила эти давления к оболочке здания, распределяя силы на частичный уровень, уровень выше и уровень ниже, как описано в руководстве.



ВЕТРОВЫЕ НАГРУЗКИ НА ПОЛУЖЕСТКИЕ ДИАФРАГМЫ*: Ветровые нагрузки на полужесткие диафрагмы применяются как линейные нагрузки с наветренной и подветренной стороны диафрагм. Программа сначала ищет узлы сетки вдоль ребер плиты, а затем распределяет нагрузку от ветровой линии на такие узлы сетки, расположенные вдоль ребер.В некоторых случаях, когда сетка диафрагмы не доходила полностью до линий кромки плиты (поскольку в критериях — Диафрагма была выбрана опция «Использовать балки для внешней границы»), программе, возможно, не удалось найти точки сетки вдоль этих кромок, и следовательно, не удалось применить ветровые нагрузки.

Эффект: возможно, не были учтены ветровые нагрузки на полужесткие диафрагмы.



ПЕРЕДАЧА НАГРУЗОК НА КОЛОННЫ РАМЫ: К колоннам применялись чрезмерные гравитационные нагрузки, если для колонны выполнялись следующие условия: колонна поддерживала стену каркаса, а эта стена поддерживала колонны каркаса выше.В этом случае нагрузки от колонн рамы над стеной применялись как к стене, так и к колонне под стеной, а не только к стене.

Эффект: Такие колонны были рассчитаны на вдвое большую гравитационную нагрузку, чем та, которая фактически применялась на этажах над стеной.



СНЕЖНАЯ НАГРУЗКА НА ДВУХСТОРОННИЕ НАКЛАДЫ: Программа неправильно рассчитывала снеговые нагрузки на двусторонние настилы, если она не имела постоянного профиля нагрузки (т. е. сноса снега). Это повлияло на расчет полных гравитационных нагрузок на такие диафрагмы (используемые для эффектов P-Delta и условных нагрузок), а также на гравитационные (снеговые) нагрузки на двусторонние настилы.

Эффект: Суммарные нагрузки от снежного заноса, использованные для P-дельта и Номинальных нагрузок, не соответствовали указанным условиям.



ОБЪЕДИНЕНИЕ НАГРУЗОК ОТ УРОВНЕЙ ПЕНТХАУСА*: Когда верхние уровни моделируются без каких-либо элементов каркаса (например, для простой механической крыши пентхауса), программа автоматически объединяет ветровые и сейсмические нагрузки на этих уровнях с уровнем ниже, чтобы не было боковых нагрузок. потеряны. Это работало правильно, только если уровень ниже был жесткой диафрагмой.

Эффект: Если диафрагма уровня ниже таких уровней не имела Жесткой диафрагмы, боковые нагрузки не сливались до этого уровня, терялись (не учитывались в расчете).



ОТЧЕТ ОБ СТАБИЛЬНОСТИ ПО ASCE 7: если проанализированный случай сейсмической нагрузки был ASCE 7-10, но была выбрана опция ASCE 7-05 для создания отчета о стабильности по ASCE 7 (или наоборот), а фактор важности был больше 1,0, заявленная устойчивость коэффициенты неверны; они были выключены Фактором Важности.

Эффект: сообщаемые коэффициенты сейсмостойкости ASCE 7 были неправильными, если случай сейсмической нагрузки и выбранный коэффициент устойчивости не были из одной и той же версии ASCE 7, а фактор важности был больше 1,0. Ошибка не возникала, если вариант нагрузки и код коэффициента стабильности были из одной и той же версии ASCE 7, а также ошибка не возникала, если фактор важности был равен 1,0.



СДВИГ ПО ЗДАНИЯМ И КОНСТРУКЦИЯМ*: В отчетах о сдвиге по строительным и каркасным этажам указаны неверные результаты для случаев спектров отклика, когда выполняются все следующие условия:

  • Диафрагмы были полужесткими или двусторонними деками

  • В команде Критерии — Диафрагма был выбран параметр Включить гравитационные элементы в расчет

  • Были проанализированы только гравитационные и динамические случаи.

Обратите внимание, что если в Анализ был включен хотя бы один вариант сейсмической или ветровой нагрузки, ошибка не возникала.

Эффект: в отчетах Story Shear по зданиям и каркасам были указаны неправильные результаты, если выполнялись все вышеупомянутые условия.



СДВИГ ПО ЗДАНИЯМ И КОНСТРУКЦИЯМ*: В отчетах о сдвиге по строительным и каркасным этажам указаны неверные результаты для случаев спектров отклика, когда выполняются все следующие условия:

  • Диафрагмы были полужесткими или двусторонними деками

  • В команде Критерии – Общие был выбран параметр Исключить BRB из случаев гравитационной нагрузки в расчете

  • Были проанализированы только гравитационные и динамические случаи.

Обратите внимание, что если в Анализ был включен хотя бы один вариант сейсмической или ветровой нагрузки, ошибка не возникала.

Эффект: в отчетах Story Shear по зданиям и каркасам были указаны неправильные результаты, если выполнялись все вышеупомянутые условия.



СОЕДИНЕНИЕ БОКОВОЙ ПЛИТЫ С ГЕОМЕТРИЧЕСКИМИ ПРЕДУПРЕЖДЕНИЯМИ: Если размеры балки и колонн выдавали предупреждения о геометрической несовместимости для соединения боковой плиты, программа продолжала проектирование, но давала неверные результаты.

Эффект: Расчетные значения, рассчитанные для балки с боковой пластиной, могли оказаться неправильными, если была обнаружена геометрическая несовместимость. Ошибка не возникала, если размеры были совместимы для соединения, поэтому не было предупреждений о геометрической несовместимости.



ПОДВЕСНЫЕ КОЛОННЫ ПОД ДВУСТОРОННИМИ НАЛАДАМИ*: Если подвесные колонны были прикреплены к двусторонним настилам, реакция, применяемая к настилу от висячей колонны, была неправильной.

Эффект: Для этого необычного условия были применены неправильные нагрузки от висячих колонн к диафрагмам с двухсторонними настилами.Погрешность обычно была явно большой.



ПСЕВДО-ГИБКИЕ ДИАФРАГМЫ: В отчете о нагрузках и приложенных усилиях указано неверное значение общей приложенной нагрузки на псевдогибкие диафрагмы.

Эффект: Это была всего лишь ошибка отчета. Значения, использованные в дизайне, были правильными.



СОБСТВЕННЫЙ ВЕС СТЕНЫ*: Программа неправильно рассчитывала собственный вес стены, если отверстие внутри стены пересекало верхний край стены. В этом случае расчетная линейная нагрузка (из-за собственного веса) была неверной (меньше ожидаемой).

Эффект: Отсутствует нагрузка (собственный вес стены), если в стене имеется проем, пересекающий верхний край стены.



МОМЕНТЫ БАЛКИ ДЛЯ СПЕКТРА РЕАКЦИИ*: В отчете Member Forces сообщаемые моменты балки для случаев спектров реакции были неправильными, если были указаны жесткие концевые зоны, а моменты были указаны на поверхности колонны.

Эффект: сообщенные усилия на стержнях показали неверные значения динамических моментов на грани колонны для балок с жесткими концевыми зонами.Дефект не возникал, если моменты пучка были показаны на осевой линии. Значения, отображаемые на экране и показанные на диаграмме результатов анализа, были правильными.



Рама RAM – стальные стандартные положения

AS 4100-98 РАСЧЕТНЫЕ СИЛЫ ЭЛЕМЕНТА*: При проверке расчетной несущей способности стержня расчетные изгибающие моменты не обязательно были максимальными моментами по всей длине стержня.

Эффект: при проверке емкости элемента AS 4100-98 Раздел 8.2 требует, чтобы расчетные моменты в основных осях были максимальными по всей длине элемента. Там, где максимальные моменты в двух осях не находились в одном и том же месте, в конструкции использовались моменты в одном из максимальных мест в конструкции, а не объединялись максимальные моменты в разных местах вместе с осевой нагрузкой.



МОДУЛЬ ПЛАСТИЧНОГО СЕЧЕНИЯ ПО СЛАБОЙ ОСИ КАНАЛА*: Если нейтральная ось по слабой оси попадала в стенку секции канала, модуль пластического сечения по слабой оси был рассчитан неправильно.

Эффект: потенциально неправильные расчеты мощностей для каналов при слабом осевом изгибе.



СИЛЫ ЭЛЕМЕНТА С БОКОВОЙ ПЛАСТИНОЙ*: Если размер стержня был изменен с помощью команды «Назначить размер» в RAM Frame на раме, предназначенной для использования соединения SidePlate, последующий анализ был не совсем точным, поскольку точки, используемые в конечно-элементной модели SidePlate, не были немедленно обновляется, когда назначение было сделано.

Эффект: расчетные усилия на стержни могли быть несколько неверными, если стержням рамы с соединением SidePlate были присвоены разные размеры.Ошибка исправлялась сама собой, если модель впоследствии запускалась в одном из других модулей проектирования.



КОМБИНАЦИИ НАГРУЗОК AISC ASD: Некоторые шаблоны комбинаций нагрузок AISC ASD имели неверный коэффициент (1,0 вместо 0,60) для условной статической нагрузки в комбинациях нагрузки 0,6D + 0,6ND + 1,0 Вт или 0,6 + 0,6ND + 0,6 Вт. Затронутые шаблоны: AISC360_05 ASD, AISC360_10 ASD, IBC06/ASCE7-05 ASD, IBC09/ASCE7-05 ASD и IBC 2012/ASCE 7-10 ASD.

Эффект: когда условные нагрузки были включены в комбинации с вариантами поперечной нагрузки, коэффициент условной постоянной нагрузки был равен 1.0 вместо 0,6 для комбинаций нагрузок и в шаблонах, перечисленных выше. Ошибка была немного консервативной, но повлияла бы на расчеты только в том случае, если бы ветровая нагрузка была управляющей комбинацией нагрузок.



Рама RAM – Стальная сейсмостойкая арматура

ПРОВЕРКИ СОЕДИНЕНИЙ ДЛЯ ПРЯМОУГОЛЬНЫХ КОЛОНН ИЗ СТАРИННОЙ СТАНЦИИ: Когда проверка соединения выполнялась на стыке прямоугольной колонны из быстрорежущей стали и было назначено соединение SidePlate, некоторые результаты, о которых сообщалось, не относились к соединению SidePlate и не должны были быть перечислены.Точно так же, когда проверка соединения выполнялась для соединения прямоугольной колонны, а соединение SidePlate не было назначено, некоторые результаты в отчете относились только к соединению SidePlate и не должны были быть перечислены.

Результат: Для соединений прямоугольных колонн из быстрорежущей стали были выполнены некоторые проверки кодов соединений, и в отчетах было сообщено, что они не относятся к типу соединения, назначенному соединению.



СЕГМЕНТ БАЛКИ J-КОНЕЦ: сообщаемые координаты J-конца для управляющих сегментов для сдвига и момента для балок были неверными, когда выбранной системой единиц была СИ или метрическая система.

Последствие: только ошибка отчета, сообщенная координата J-конца для секций сдвига и момента в отчете о конструкции была неверной. Конструкции балок были правильными.



КОЛОННЫ BRBF И SCBF С ГОРИЗОНТАЛЬНЫМИ БРАССАМИ: Из-за сложности обрамления нескольких балок с заданной стороной колонны программа не будет выполнять сейсмические проверки колонны, в которую входит более четырех балок рамы. При определении количества балок, обрамляющих колонну, программа ошибочно включала в это число горизонтальные раскосы, поэтому, даже если в колонну обрамляли четыре или меньше балок рамы, если сумма количества балок рамы и горизонтальных раскосов превышала четыре программа не будет выполнять проверки столбцов BRBF и SCBF.В результате были ошибочно указаны некоторые значения (например, нулевая осевая нагрузка в колонне).

Последствие: проверка кода сечений F2 и F4 для колонн BRBF и SCBF, поддерживающих более четырех горизонтальных раскосов и рамных балок, не выполнялась. Теперь программа игнорирует количество горизонтальных раскосов и не будет выполнять проверки только в том случае, если количество балок каркаса превышает четыре.



RAM Foundation

ПРОЕКТ ФУНДАМЕНТА *: Моменты, создаваемые сдвигом в основании колонны, не добавлялись к расчетным усилиям фундамента, даже если был выбран параметр «Включить момент из-за сдвига в колонне».

Эффект: момент из-за сдвига в колонне не был учтен в расчете фундамента. Это затронуло все коды дизайна.



СТАТИСТИЧЕСКАЯ НАГРУЗКА*: Если в параметре Критерии — Силы была выбрана опция использования сил, действующих на элементы силы тяжести из бетона RAM, в некоторых случаях статическая нагрузка не учитывалась в проекте фундамента.

Эффект: Статическая нагрузка могла не учитываться при расчете. Ошибка, когда она произошла, была очевидна в отчетах.



ОТСУТСТВУЮЩИЕ НАГРУЗКИ ОТ СВЯЗЕЙ НА ФУНДАМЕНТ*: если фундамент был понижен с помощью команды «Изменить отметку фундамента», и если этот фундамент поддерживает раскос, который проходит через несколько уровней (он не соединяется ни с какими элементами на уровне непосредственно над фундаментом) , нагрузки от раскоса не учитывались в расчетных нагрузках на фундамент.

Эффект: Неконсервативный дизайн в редком случае, описанном выше.



ОТСУТСТВУЮТ ДИНАМИЧЕСКИЕ НАГРУЗКИ*: если фундамент был опущен с помощью команды «Изменить отметку фундамента», нагрузки от вариантов динамической нагрузки не включались в расчетные нагрузки на фундамент.

Эффект: В проекте не учитывались динамические нагрузки, если фундамент был занижен.



ISM / структурный синхронизатор

Значительное время и усилия были потрачены на улучшение производительности интерфейса между RAM Structural System и ISM.Эти исправления улучшают взаимодействие с продуктами Bentley и сторонними программами, такими как Revit и Tekla. Исправлено несколько дефектов, в том числе следующие:



БЕТОННЫЕ СВЯЗИ КОЛОНН: связи колонн могли отсутствовать при экспорте многоэтажных моделей для всех этажей, кроме первого.

Эффект: Отсутствовали связи бетонных колонн; это могло повлиять на потребляющие приложения, которые требовали наличия связей для производства чертежей.



Т-ОБРАЗНЫЕ БЕТОННЫЕ БАЛКИ: при экспорте в ISM бетонной тавровой балки с балкой с полками расчетная ширина полки и толщина полки, равная толщине настила, приводили к предупреждению ISM о «не заданном сечении», а не к экспорту только прямоугольного стержня. Т-образной балки (в настоящее время ISM не может работать с Т-образными бетонными балками).

Эффект: Результирующий элемент в репозитории ISM отображается в виде фигурки без назначенного раздела; приложение-потребитель может аналогичным образом импортировать Т-образную балку только в виде линии, а не с правильным сечением.



КОНСОЛИ: Консоли иногда импортировались неправильно.

Эффект: неправильные консоли в модели RAM Structural System, для исправления которых потребовались некоторые усилия.



КОНСОЛЬНЫЕ КОНСОЛЬНЫЕ РЕАКЦИИ*: При экспорте реакции для ответвлений были размещены на свободном конце, а не на конце, соединенном с колонкой.

Эффект: Реакции были назначены не тому концу; это могло повлиять на потребление аналитических приложений, связанных со стальными элементами.



SLAB EDGES: для некоторых импортов ISM, где моделирование было создано из приложения для моделирования свободной формы, такого как Revit, Slab Edge иногда экспортировался в Ram Structural System, простираясь до бесконечности.

Эффект: ребра плиты, которые необходимо удалить и перемоделировать. Примечание. При моделировании перекрытий в Revit по-прежнему следует соблюдать осторожность, чтобы обеспечить правильную привязку областей и избегать очень тонких полос перекрытий и отверстий в модели.





ОЗУ СС V15.07 Примечания к выпуску — ОЗУ | Вики STAAD — РАМ | STAAD

RAM Structural System CONNECT Edition Update 7 Release 15.07 Примечания к выпуску

Дата выпуска: 23 января 2018 г.

Этот документ содержит важную информацию об изменениях в структурной системе RAM. Важно, чтобы все пользователи знали об этих изменениях. Пожалуйста, распространите эти примечания к выпуску и сделайте их доступными для всех пользователей RAM Structural System.

Бентли ПОДКЛЮЧЕНИЕ:

Компания Bentley требует от всех пользователей входа в систему для использования любых программ Bentley.Сейчас это делается в ожидании реализации мощных и настраиваемых функций, призванных помочь пользователям лучше выполнять свою работу. Переход к этому требованию для входа теперь лучше упрощает реализацию этих новых функций.

Если у вас еще нет Bentley ID, перейдите на страницу http://www.bentley.com/profile и выберите ссылку «Зарегистрироваться сейчас».

Bentley CONNECT уже предлагает ряд преимуществ, и его ценность продолжает расти. Здесь перечислены две основные функции:

СОЕДИНИТЕЛЬНЫЙ ЦЕНТР

Когда вы входите в свою учетную запись Bentley, у вас теперь есть легкий доступ к CONNECTION Center.Этот персонализированный портал предоставляет вам легкий доступ к отчетам об использовании, информации о конфигурации сайта, загрузкам и обучающей информации о веб-семинарах, семинарах и мероприятиях, а также содержит стенограмму со списком пройденных вами курсов Bentley. На вашем личном портале также перечислены ваши последние проекты с порталом аналитики по этому проекту. Доступ к CONNECTION Center можно получить, выбрав команду Sign In в правом верхнем углу экрана RAM Manager.

ПОДКЛЮЧЕННЫЕ проекты

Все программы Bentley CONNECT Edition, включая RAM Structural System, позволяют связывать модели с проектом.С одним проектом можно связать несколько моделей любого продукта Bentley. Это упрощает процесс отслеживания работы, выполненной для проекта, и позволяет выполнять аналитику и сообщать о проекте.

Портал ProjectWise Projects позволяет вам и вашим проектным группам просматривать сведения о проекте, необходимые для оценки деятельности группы и понимания эффективности проекта.

  • Просмотр активности проекта по сайтам, приложениям и пользователям
  • Получите представление о пользователях, которые работают над вашими проектами, и их усилиях
  • Регистрация и управление вашими ПОДКЛЮЧЕННЫМИ проектами
  • Доступ к службам ProjectWise Connection Services, включая ProjectWise Project Sharing, ProjectWise Project Performance Dashboards и администрирование решения проблем ProjectWise

При сохранении модели программа запросит проект, с которым должен быть связан файл.Проекты можно зарегистрировать (создать) из личного портала или из диалогового окна «Назначить проект», выбрав команду «+ Зарегистрировать проект».

Учебник:

Учебное пособие не обновлялось, но все еще действует. Внешний вид некоторых частей программы в этой версии может отличаться от представленного в Учебнике.

Важные примечания:

Эта версия автоматически преобразует базы данных, созданные в предыдущих версиях, в новый формат базы данных.Обратите внимание, что файл резервной копии создается автоматически при преобразовании базы данных; имя базы данных такое же, с добавлением «Orig» и номера версии к имени. Файл имеет расширение «.zip» и находится в том же каталоге, что и исходная база данных.

Предыдущие таблицы стали и шаблоны сочетаний нагрузок, поставляемые с программой, будут заменены новыми таблицами и шаблонами с тем же именем. Если вы настроили какие-либо таблицы Master или Design или шаблоны комбинаций загрузки, поставляемые с программой, без изменения имен файлов, эти имена файлов должны быть переименованы из исходных имен таблиц RAM перед установкой, чтобы предотвратить потерю ваших изменений.

Инструкции по установке:

Эту версию можно найти на веб-странице Bentley Software Fulfillment, войдя на личный портал или корпоративный портал и выбрав значок загрузки программного обеспечения. Выполните поиск «RAM Structural System», выберите любой из модулей RAM Structural System (например, RAM Modeler; все они используют один и тот же установщик) и выберите последнюю версию RAM Structural System.

Часто задаваемые вопросы о лицензировании продукта:

Приложение C содержит документ с описанием функций, доступных в RAM Structural System, которые помогают предотвратить непреднамеренное использование нелицензионных модулей.Обратитесь к этому документу для получения дополнительной информации.

Информация об угрозах безопасности:

Неприменимо к этому выпуску. Прилагаются все усилия, чтобы гарантировать отсутствие угроз безопасности в программном обеспечении. Известных проблем с безопасностью нет, в этой версии проблемы не решались.

Новые функции и улучшения:

Для получения подробной информации об этих новых функциях и улучшениях см. файлы руководств в формате .pdf, доступные в меню «Справка» каждого модуля или в папке «Руководства» на жестком диске.

Обновленные стальные балочные столы

Таблицы стальных балок, RAMSJIK.JST, RAMSJILH.JST, RAMSJIDH.JST и RAMSJI.JST, были обновлены на основе выпуска 44 th Института стальных балок . Таблицы нагрузки и таблицы веса для стальных балок и балок. Балки . Предыдущие таблицы были основаны на значениях, указанных в каталогах SJI до выпуска 42 nd включительно.

Балки серии K: вес многих балок значительно уменьшился.Это влияет на «экономичность» балок; с новыми таблицами могут быть выбраны различные балки как наиболее экономичные по сравнению с балками, выбранными с использованием старой таблицы. Новые таблицы дадут более реалистичный список весов в отчете о взлете.

Балки серий LH и DLH: ранее грузоподъемность, указанная в таблицах, основывалась на чистом пролете; грузоподъемность, указанная в новых таблицах, основана на общем пролете (между центрами опор). Результатом этого является то, что новые таблицы дают немного большую емкость, чем старые таблицы, для заданного интервала.Кроме того, теперь в таблицу добавлены балки DLH глубиной 80, 88, 96, 104, 112 и 120 дюймов.

Модификаторы жесткости диафрагмы в бетоне RAM

Модификаторы жесткости диафрагмы, заданные в Modeler, теперь реализованы в RAM Concrete Analysis. Ранее они были реализованы только в анализе кадров RAM.

Назначение типов мембран

Ранее при добавлении или удалении диафрагм перекрытий в Modeler все назначения типов диафрагм (жесткие, полужесткие, гибкие или псевдогибкие) сбрасывались на жесткие.Теперь эти назначения сохранены, только новые диафрагмы установлены по умолчанию Rigid.

Геометрическая совместимость боковой пластины

Для проверки геометрической совместимости, выполненной для соединений SidePlate, ограничение на разницу между шириной колонны и шириной балки было обновлено до 1,0 дюйма или больше (предыдущее ограничение составляло 1,5 дюйма).

IBC 2018 / ASCE 7-16 Комбинации нагрузок

Сочетания нагрузок IBC 2018 / ASCE 7-16 были реализованы и могут быть выбраны для стальных и бетонных конструкций.

МСМ

Значительно увеличена скорость переноса моделей из ISM для моделей с подвесными колоннами.



Обзор технологии

Эта версия содержит две мощные функции, обозначенные как функции Technology Preview. Это функции, находящиеся в состоянии, которое ранее называлось бета-версией. Этими двумя функциями являются Analytical Insights и база данных результатов SQLite. Вполне вероятно, что эти функции будут продолжать подвергаться пересмотру на основе отзывов пользователей.Следует проявлять осторожность, если они используются для фактического проектирования, поскольку они все еще находятся в процессе пересмотра; они не прошли строгий процесс тестирования. Они доступны, чтобы вы могли использовать их с реальными моделями в реальных проектных ситуациях, а также предоставлять нам отзывы и предложения по тому, как сделать эти функции более полезными и продуктивными.

Аналитические идеи — обзор технологий

Функция «Аналитические идеи» анализирует вашу модель и сравнивает ее с набором показателей эффективности конструкции (SPI).Эти SPI можно настроить в соответствии со стандартами и практиками вашего офиса, а также расставить приоритеты в соответствии с их важностью. Затем ваша модель оценивается на основе этих SPI, помогая вам определить возможные изменения в модели, чтобы сделать ее более экономичной или конструктивной. Дополнительную информацию см. в Приложении A в конце этого документа.

База данных результатов анализа и проектирования SQLite — предварительная версия технологии

Для облегчения доступа к данным геометрии и анализа эти данные теперь записываются в файлы, из которых можно получить доступ к данным.Предоставляется генератор отчетов, который можно использовать для создания файла .xlsx, который затем можно использовать в электронных таблицах Excel. Файл можно настроить так, чтобы он содержал информацию, которую вы хотите сделать доступной. Дополнительную информацию см. в Приложении B в конце этого документа.



Исправление ошибок:

Исправлены некоторые программные ошибки для версии 15.07. Исправления, внесенные в графику, отчеты, функции Modeler, сбои программы и т. д., которые считались незначительными, здесь не перечислены.Заслуживающие внимания исправления ошибок перечислены здесь, чтобы уведомить вас о том, что они были исправлены, или чтобы помочь вам определить влияние этих ошибок на предыдущие проекты. Эти ошибки, как правило, были неясными и необычными, затрагивали лишь очень небольшой процент моделей или не влияли на результаты. Ошибки, когда они возникали, были, как правило, совершенно очевидны. Однако, если есть какие-либо вопросы, может быть целесообразно повторно проанализировать предыдущие модели, чтобы определить влияние, если таковое имеется. В каждом случае ошибка возникала только при указанных условиях.Те ошибки, которые могли привести к неконсервативным планам, отмечены звездочкой. Мы приносим извинения за все неудобства, которые могут возникнуть.

Редактор таблиц

АВАРИЙНОЕ ЗАВЕРШЕНИЕ РЕДАКТОРА ТАБЛИЦ: Редактор таблиц для редактирования главной таблицы стали и таблиц Design Steel аварийно завершал работу при запуске.

Эффект: Редактор таблиц был непригоден для использования.



Бетонная балка RAM

БЕТОННАЯ БАЛКА: При анализе балок с верхними стержнями, имеющими крюки где-то по длине пролета, положительная грузоподъемность сужается до нуля в месте расположения верхних крюков.

Эффект: консервативно сообщается об отсутствии вместимости в этих местах.

ПРЕДУПРЕЖДЕНИЕ О ИЗБЫТОЧНОМ МЕЖДУ БАРами. Программа может неправильно сообщать об ошибках из-за чрезмерного расстояния между продольными стержнями.

Эффект: сообщения об ошибках с ошибочным расстоянием между штрихами.

БЕТОННАЯ БАЛКА: проверка в ACI 318-08 21.2.2 применяется только к балкам в обычных моментных рамах в SDC B, однако она выполнялась для всех обычных моментных рам независимо от категории.

Эффект: Выполнена ненужная проверка балок OMF.

AS3600-09 ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ: В редких случаях график грузоподъемности на изгиб опускался до значения 0, создавая «выемку» в отображаемой грузоподъемности.

Эффект: только графическая ошибка.

AS3600-09 МЕСТО РАСЧЕТА НА СДВИГ: программа выполняла расчет на сдвиг по осевой линии опоры, а не по поверхности колонны, даже если в критериях расчета был выбран вариант выполнения расчета на сдвиг по поверхности колонны.

Эффект: Консервативный. Программа игнорировала критерии расчета сдвига на грани колонны, а не на осевой линии опоры.



Бетонная колонна RAM

МЕТРИЧЕСКАЯ АРМАТУРА ASTM: при проектировании бетонных колонн с использованием метрической таблицы арматурных стержней ASTM колонна со связями №10 и продольными стержнями №25 была ошибочно признана несоответствующей требованиям ACI 318-05 Sec. 7.10.5.1 (поскольку округление для метрики привело к тому, что полоса стала слишком маленькой.

Эффект: допустимые конфигурации связей метрики №10 могли быть помечены как неприемлемые.

ACI 318 СПОСОБНОСТЬ НА СДВИГ*: если заданное пользователем расстояние между стяжками превышало допустимое расстояние d/2, значение Vs не устанавливалось равным 0.0 при расчете несущей способности поперечного сечения.

Эффект: Неправильная режущая способность.

ACI ВЕРОЯТНЫЕ МОМЕНТЫ СТОЛБ SMF: Во время расчета Mpr колонн программа вычисляла силы Вероятных моментов дважды, по одному разу для каждой оси, но устанавливала результаты первой оси на 0 и сохраняла только значения последней рассчитанной оси.

Эффект: Вероятная сила момента в колоннах SMF была правильно получена только по одной оси.

ACI СУММАРНАЯ НАГРУЗКА КОЛОННЫ В СПЕЦИАЛЬНЫХ ПОЛОЖЕНИЯХ — ОТЧЕТ SMF: в разделе «Прочность колонны по сравнению с балкой на изгиб» отчета «Особые положения — SMF» значение, указанное для «Суммальная мощность колонны», не соответствует сумме моментов колонны. способности, показанные ранее.Неправильные значения (соответствующие максимальному моменту силы, развиваемой в колонке) были указаны для раздела Суммарная мощность колонки.

Эффект: «Проверка прочности на изгиб колонны по сравнению с балкой» применялась правильно, но для результата «Суммальная грузоподъемность колонны» могли отображаться неверные промежуточные значения. Это была только ошибка отчета.



Бетонная стенка RAM

СДВИГ НАПРЯЖЕНИЯ В СТЕНЕ: функция графического отображения напряжений в стенке не работала.

Эффект: нельзя было просмотреть контуры напряжения стены.

ДВА АРМАТУРНЫХ ПОКРЫТИЯ: При проектировании стены жесткости в соответствии с ACI318-14 программа могла сообщить о проектном предупреждении об отсутствии двух арматурных экранов, даже если они были.

Эффект: ошибочное предупреждающее сообщение.



Кадр ОЗУ — Анализ

ОТЧЕТ ОБ СТАБИЛЬНОСТИ ASCE 7: Когда отчет был сгенерирован для модели с использованием единиц СИ, значения сдвига и дрейфа были неправильными (применены неправильные коэффициенты преобразования единиц измерения).Заявленные коэффициенты стабильности все еще были правильными.

Эффект: только сообщение об ошибке.

ДИАЛОГ МАССЫ МЕМБРАНЫ: Если в команду Нагрузки – Массы были внесены какие-либо изменения и если в команде Критерии – Диафрагма была выбрана опция «Равномерно распределить общую массу по диафрагме», эти изменения не применялись к полужестким диафрагмам, если структура уже была сшита.

Эффект: Анализ был проведен без применения этих изменений. Обратите внимание, что если в модель были внесены какие-либо другие изменения, из-за которых диафрагмы перестраивались, эти изменения применялись правильно.

ОБНАРУЖЕНЫ ИЗМЕНЕНИЯ ДИАФРАГМЫ ПРЕДУПРЕЖДЕНИЕ. При вызове RAM Frame часто ошибочно выдается сообщение «Обнаружены изменения диафрагмы», даже если на самом деле никаких изменений не производилось.

Эффект: ошибочное предупреждающее сообщение.



RAM Foundation

ОПТИМИЗИРОВАННЫЙ ФУНДАМЕНТ БОЛЬШЕ, ЧЕМ МИНИМУМ: Когда конструкция фундамента контролировалась расстоянием от опорной плиты/лица колонны до края фундамента, выбранная конструкция не была минимально возможной.

Эффект: размер основания может быть на один шаг больше, чем необходимо.

ОТЧЕТ О ВЗЁМЕ НЕПРЕРЫВНОГО ФУНДАМЕНТА: Неправильно указан вес сплошного фундамента в отчёте о взлёте материала при просмотре в единицах СИ или метрических единицах.

Эффект: Это была только ошибка отчета.

КОЭФФИЦИЕНТ КОМБИНАЦИИ ГРУНТА НА ВЕТЕР: В комбинациях несущей способности грунта для IBC 2015 / ASCE 7-10 и IBC 2012 / ASCE 7-10 коэффициент ветровой нагрузки в комбинациях, которые включают поднятие снега (от реакции заднего пролета консольной балки с снег) был неправильным, используя 0.75 вместо 0,45.

Эффект: Комбинации D + 0,75Sn + 0,75W и D + 0,75Sn — 0,75W использовались для проверки несущей способности почвы вместо D + 0,75Sn + 0,45W и D + 0,75Sn — 0,45W. Эта ошибка возникала только тогда, когда снег на консолях создавал подъем элемента, поддерживающего задний пролет этой балки.



Генератор отчетов базы данных SQLite

СОХРАНЕННЫЕ ОТЧЕТЫ SQLITE НЕИСПРАВНЫ: шаблоны отчетов SQLite не могут быть сохранены.

Эффект: отчеты приходилось каждый раз создавать заново.

ЭКСПОРТ ГЕОМЕТРИИ SQLITE: метки элементов были смещены на 1 (сообщено, что на 1 слишком много) для балок, колонн, раскосов и стен.

Эффект: может сбивать с толку. Не повлияло на результаты проектирования

НОМЕРА УЗЛОВ В ОТЧЕТЕ SQLITE: номера узлов для боковых элементов указаны неверно (уменьшено на 1). В редких случаях сообщалось, что узлы гравитационных элементов отличаются от нуля, что неверно, поскольку номера узлов относятся только к боковым элементам.

Эффект: сообщение только об ошибке, но может ввести в заблуждение.

ОТЧЕТЫ СОХРАНЕНЫ В РАБОЧЕЙ ПАПКЕ: отчеты SQLite Viewer были сохранены в рабочей папке.

Эффект: Неподходящее место для отчетов.



Приложение А

Предварительный просмотр технологии — аналитические выводы

Информацию об аналитических данных можно найти по этой ссылке: Приложение A Аналитические данные.

Приложение B

Technology Preview — данные структурной системы ОЗУ доступны через SQLite

Включение функции

Теперь эта функция доступна автоматически.В предыдущей версии (v15.04) необходимо было изменить файл ramis.ini, чтобы включить его. Это больше не нужно. Если вы ранее изменили файл ramis.ini, добавив строку WriteDataToExternalDatabase=1, теперь вы можете удалить его.

Описание

Структурная система RAM создает два файла SQLite. Файл с геометрическими данными можно создать, вызвав команду Post-Processing — Export Geometry to SQlite в RAM Manager.Второй файл создается в RAM Frame как часть Анализа. Чтобы записать результаты анализа в SQLite, установите флажок в нижней части диалогового окна с надписью «Записать результаты в базу данных SQLite».

Эти файлы являются частью модели. Сначала они записываются в рабочий каталог, а затем сохраняются в файл .rss.

В RAM Manager добавлен генератор отчетов, который читает таблицы базы данных SQLite и создает отчеты в Excel. Команды для запуска программы просмотра находятся в меню «Постобработка».Генератор отчетов можно запустить двумя способами:

  • Просмотр отчета SQLite Команда автоматически создаст отчет, используя все данные во всех таблицах в файлах SQLite. Отчет открывается в Excel с одной вкладкой на таблицу в файлах SQLite.
  • Генератор отчетов SQLite… Команда запускает инструмент генерации отчетов, предоставляя пользователю контроль над сгенерированным отчетом.

Амбарная дверь 54×84. 75 дюймов комнаты.Они могут быть изготовлены из дерева или алюминия, их можно заказать загрунтованными и готовыми к покраске или предварительно обработанными, чтобы они идеально сочетались с любой дверью, которую вы выберете. Предварительно соберите красно-белую внутреннюю двойную раздвижную дверь сарая из окрашенного дерева с комплектом крепежа Модель № TSQ03-SS-72(2)+DR-ASM-K24RW(2)+CNNT-SS(1 999 долл. Очарование классических амбарных дверей загляните в ваш дом с чистым современным стилем плоскопанельных дверей (продается отдельно) door ФУРНИТУРА ДЛЯ АМАРНЫХ ДВЕРЕЙ 2 – Подвесная раздвижная дверь отличается элегантным дизайном без нижней направляющей.Покрывает ширину двойных раздвижных стеклянных дверей. Мы предлагаем окрашенные и окрашенные амбарные двери всех размеров. Современная 4-панельная дверь сарая своими руками за 50 долларов. 25 ноября 2021 г. — Светло-серый набор оконных штор Circle Dream 54X84 — Lush Decor 16T004124Эти оконные шторы из тафты украшены круглыми мотивами, которые создают шикарный трехмерный вид. Раздвижные амбарные двери не только придают вашему дому деревенский шарм, но и позволяют повысить производительность, поскольку дверь остается в стороне. Добавить в корзину. Доступен в 2 вариантах отделки.95. Дверь Half X Barn Door — это дань классической европейской архитектуре фермерского дома и отдает дань уважения дверям в голландском стиле наших предков. В наши комплекты можно установить ламели размером до . За последние 20 лет мы установили десятки тысяч дверей шкафов. Опубликовано 19 ноября 2021 г. H Решение для экономии места. Амбарные двери также являются отличным решением для экономии места по сравнению с традиционными распашными дверями, при этом добавляя характер и неповторимый шарм любой комнате Impact Plus Smooth Flush с твердым сердечником из грунтованного МДФ Внутренний шкаф Двустворчатая дверь с Хромированная отделка.Традиционные двускатные сараи. комплект шарниров для складывания 4. (95) $70751. Цены, указанные ниже, не включают в себя какие-либо дополнительные элементы. Давайте добавим в список Нажмите, чтобы добавить товар Tuscany® Barn Wood 12 «W x 10» D x 67 «H Milano Grey Linen Шкаф в ваш список. Сарай 40 x 60 полюсов примерно такого же размера, как большинство фермерских мастерских. Доступны размеры Толщина стеновой конструкции Стоит меньше, чем стандартные экраны Настоящая ель из Канады pro Двери Размеры 36 x 84 Купите лучшие двери амбара сейчас Мы продавали фурнитуру для дверей амбара, прежде чем это стало крутым.Внутренние двери являются идеальной заменой для ваших ограждений крыльца Eze-Breeze, ограждений патио и гаражных ограждений, которые предназначены для того, чтобы вы могли наслаждаться всеми преимуществами на открытом воздухе, не сталкиваясь с непогодой. Фурнитура для дверей сарая. 28. (4) — Написать отзыв. 49 Фурнитура для раздвижных, складных и карманных дверей. Фурнитура для дверей амбара с изогнутым ремешком. Выбор внутреннего навесного передвижного шкафа-барьера для вашего дома или рабочего места может быть простой задачей. Их массивные каркасы из перекладин и реек, прочные деревянные панели и инженерно спроектированная конструкция гарантируют, что вы будете довольны эстетикой и качеством своей двери в течение многих лет.Стоимость строительства сарая на столбах может варьироваться от 7000 до 75 000 долларов, а цены на более крупные жилые дома могут достигать 200 000 долларов. Doors4Home — профессиональная дверная компания. Размер двери. (включая экран) 749 долларов. BELLEZE 36 дюймов x 84 дюйма Раздвижная дверь сарая K-Frame с 6. Отделка морилкой и только одна. От цвета рамы и непрозрачности стекла до ручек и функциональных запорных механизмов. Ingersol 3 (30’x50’) — еще одна превосходная рама для сарая, которая поставляется из Ingersol, Онтарио, откуда мы получаем многие из наших превосходных рам для сарая.Найдите знак EQB. Оборудование для раздвижных дверей амбара Поли брезент — Инструменты для гипсокартона брезент На открытом воздухе верхняя часть 54×84 вкладки занавеса двери патио. Дверь США & усилитель; More Inc с гордостью предлагает на продажу широкий выбор межкомнатных раздвижных дверей в стиле сарая. Вес на дверь. Артикул 6754935. КАЧЕСТВЕННЫЕ, ФРЕЗЕРОВАННЫЕ НА ЗАКАЗ ВОРОТНЫЕ ДВЕРИ. Комплект направляющих для раздвижных дверей сарая из нержавеющей стали для тяжелых условий эксплуатации, 6 футов, современный, антикоррозийный, плавно и бесшумно скользит, простая установка, подходит для широкой двери 40 «~ 48» (6. Дверная галерея; тенденции дизайна 2021 года; какой у вас стиль; Профессиональные ресурсы.20 долларов. Дверь имеет размеры 84 дюйма в высоту x 54 дюйма в ширину x 1. При сверлении непосредственно в бетонный пол используйте прилагаемые анкеры. Нажмите, чтобы узнать подробности и больше Большие двери амбара с окнами Clydesdale Позвоните, чтобы узнать цену за пару Большие двери амбара имеют классический дизайн дверей амбара с длительным качеством. Незавершенная британская скоба с узловатой дверью амбара с комплектом оборудования для раздвижной двери 8 футов / цельная древесина / раздвижная дверь / двойные поверхности / требуется простая сборка (42, дверь + J-образная форма) 4. Все наши двери амбара спроектированы и изготовлены полностью в США .Цены варьируются от 125 до 250 долларов. 5 футов в ширину и 8 футов в высоту, и мы везде делали углы в 45 градусов. 3/8 предварительно загрунтованного деревянного сайдинга с 8 «o. Так что, если вы хотите иметь такую ​​​​структуру на своем участке, то это идеальный размер и использование для сарая с шестом. Pella — лидер в дверях и окнах Стоимость экранов от жучков составляет 40–130 долл. США. 1-1/8″ [29 мм] — 1-3/4″ [44 мм] Толщина дверцы 3-1/2» [89 мм] (2×4) Мин. УСЛОВИЯ СОГЛАШЕНИЯ СОКРОВИЩ (В настоящее время мы НЕ принимаем DOGECOIN в качестве действительного тендера, но надеемся, что это произойдет в ближайшем будущем!) 17 ноября 2020 г. · Подушки 10 долларов США каждая, большая квадратная белая подушка 15 долларов США, полка для обуви 15 долларов США, 3 пары проталкиваются через шторы с прикрепленные подзоры 54×84 «20 долларов за пару, скатерти 60×84″ оба совершенно новые, не открытые, разноцветные, один 15 долларов, золотой 20 долларов, новый двойной наматрасник 20 долларов.Модель № BMMW344-5480C. дверной бампер 1. От классических деревянных дверей до мелованных панелей и двустворчатых дверей до раздвижных дверей в стиле сарая — вы обязательно найдете идеальное решение для своих нужд. 1 3/16″ (30 мм) 1/4″ (8 мм) 84 Lumber предлагает уникальные нестандартные двери. Из 5 звезд. Чердачная балка 13’x13′ и анкерные балки 10’x12′. Двери не имеют пазов внизу. Оттенки патио 12 июля 2021 г. После установки двери по отвесу поместите напольную дверную направляющую внутрь врезной двери вплотную к проему Размер двери от 1″ [25 мм] до 1-3/4″ [44 мм], Толщина двери 3 -1/2» [89 мм] (2×4) Мин.ОТДЕЛКА САЙДИНГА 3/8 x 3 1/2 дюйма. Я позвонил в компанию и спросил, могу ли я получить детали нужного размера, и я заплачу за них. размеры 50 дюймов в ширину х 74 дюйма. 00 Быстрая ставка $ 1. Двустворчатые двери Schweiss Lift Strap для авиационных ангаров, установка и ремонт всех размеров по доступным ценам. № 89. Просмотрите наш веб-сайт National Hardware, чтобы узнать больше об оборудовании для строителей, идеях, созданных на основе вдохновения, переосмыслении нашего оборудования и многом другом! Коммерческие деревянные двери с твердым сердечником. Восстановленный каштан и дуб в дополнение к девственным американским лиственным породам.Impact Plus 54 дюйма. YouTube. Мы являемся лидерами в области раздвижной фурнитуры с 1996 года. Двустворчатая дверь внутреннего шкафа из МДФ с цельным сердечником и зеркалом со скошенной кромкой с белой отделкой. 00 Купить продукт 31 декабря 2018 г. · Стандартные размеры дверей сарая Большинство размеров дверей амбара имеют ширину от 36 дюймов (по более короткой стороне) до 96 дюймов в высоту (по более длинной стороне). Подойдет для детской или любой комнаты! Панели нейтрального кремового цвета с серым принтом японского журавля-оригами. com 1-877-357-DOOR (3667) Смотреть позже. # X14 Двойная дверь 54 x 106 1/2. Двери амбара Belleze Pine сочетают в себе красоту дерева с качественным мастерством, которое одновременно визуально очаровательно и надежно.Это отличное решение для ограниченного пространства, требующего 2 двери. футов 17. Стоимость комплекта Pole Barn. Он не требует нижней дорожки и имеет открытое оборудование, которое поставляется в серебристом или черном цвете. Наслаждайся видом! Фурнитура для дверей сарая. 60 дюймов [1524 мм] x 108 дюймов [2743 мм] Макс. Независимо от того, ищете ли вы деревенское окрашивание или изысканную отделку, наши деревянные амбарные двери изготавливаются с учетом выбранных вами настроек, чтобы идеально соответствовать желаемому стилю и дизайну. Мы поставляем двери с твердым сердечником толщиной 1-3/4″, деревянные двери заподлицо с архитектурным классом, готовые деревянные двери, двери из пластикового ламината и противопожарные двери с минеральным сердечником для различных коммерческих и институциональных применений, включая офисные здания, гостиницы, больницы, медицинские центры, школы, многоквартирные дома и многое другое.Стандартные французские и высокие экраны стоят от 300 до 1200 долларов. (В этом примере общая высота составляет 83 дюйма). В закрытом состоянии (над проемом) дверь будет закрывать весь кожух, создавая цельный вид. Обычная цена. Bug Off доступен в 14 стандартных размерах и нестандартных размерах, что делает его идеальным для французских дверей и дверей патио. Большие двери амбара с окнами Clydesdale Узнайте цену за пару Большие двери амбара имеют классический дизайн дверей амбара с длительным качеством. Комплект для одной двери с направляющей 6 футов) EaseLife 6. Модель № BB344-5480W.канавки. набор плоских направляющих для дверей сарая 26. Ни один из них не должен быть средним. Schlage 1 5/8 «x 2 1/4″ Запорная пластина с полной кромкой и квадратными углами. Эти навесы типа «амбарная крыша» обеспечивают больше вертикального пространства, что удобно для высоких предметов. дверная направляющая 15. Наша стандартная направляющая выступает из стены всего на 2 дюйма. В 20 милях от Каламазу, в 30 милях к северу от юга The Barn Door Store является ведущим в отрасли производителем нестандартных дверей, хорошо известным в Аризоне и по всей стране. Эта сделка по дверям сарая: двери и фурнитура steves & sons 30 дюймов.Шторная фурнитура. . Подписаться. Каждый туалетный столик изготавливается вручную из досок, балок и других элементов сарая, чтобы обеспечить подлинную семейную реликвию. Мы строим 4 двери в соответствии с нашими потребностями, поэтому на фото так много дерева. Всплывающая информация о комплектах для раздвижных дверей сарая: Всплывающая информация о комплектах дверей для шкафов Bi-Pass: высота 8 футов 0 дюймов / 96 дюймов, толщина 1 3/8 дюйма, 18 дюймов x 96 дюймов, 486 долларов США. дверной замок шкафа 4. Железные двери амбара также в наличии Модель: 16-204 Если ваш дверной проем не имеет отделки, измерьте ширину внутренней части дверной коробки слева направо.Мы предлагаем современные стеклянные двери для шкафов, комнатные перегородки, подвесные двери, амбарные двери, двустворчатые двери, фиксированные панели, распашные двери и настенные раздвижные двери, изготовленные по индивидуальному заказу в соответствии с вашим видением и требованиями. Сэкономьте 10 долларов. кронштейны обходной дорожки 1. ПРИМЕЧАНИЕ. Комплекты для самостоятельной сборки 9 футов и 10 футов будут поставляться длиной 4. прибл. Толщина конструкции стены Карманная дверная рама товарного класса Работа с плавным открытием/закрытием двери Главная Продукты Стремительный рост популярности амбарных дверей в мире дизайна привел к тому, что ремонт дома стал штурмом.Внутренние двери являются идеальной заменой вашей алюминиевой распашной двери с черным ламинатом: одинарная панель, левая боковая петля, ударная панель из нержавеющей стали 18 дюймов, 36 x 84 дюйма. Этот сарай имеет простую конструкцию с двухплоскостной крышей.Мы предлагаем двери только от ведущих производителей, предлагающих высочайшее мастерство и отличное обслуживание клиентов.Наша дверь находится на левой стороне здания с бетонными ступенями и металлическими перилами.Больше вариантов. дверная направляющая 69. SC-64 3’0″ x 7’0» RH с боковыми фонарями и транцем. Толщина конструкции стены Комплект дверной рамы для карманных дверей коммерческого класса Плавное открывание/закрывание двери Главная Продукты CALHOME 24-дюймовый комплект раздвижной двери сарая Rustica не включает в себя фурнитуру. 99 Продажа. Мы можем разработать и изготовить межкомнатные двери сарая по индивидуальному заказу, чтобы они соответствовали вашему дому, стилю и размеру. СПЕЦИАЛЬНАЯ ЦЕНА. Пространство является первым соображением при принятии решения о том, какой тип и размер двери сарая повесить. НОВИНКА Шторы Allen and Roth 54×84 30 долларов США Керамика Сарай Бейсбольное одеяло 100 долларов 36 «48» 60 «Коммерческая воздушная завеса Воздушные завесы Fly Fan Door Window REST 21 февраля 2017 г. · Путеводитель по раздвижным дверям амбара: все, что вам нужно знать о самой горячей тенденции дизайна.Незавершенная дверь сарая изготовлена ​​из 100% натуральной ели. 3 пары занавесок с прикрепленными шторами 54×84» 20 $ за зеркало от Pottery Barn. Нет продуктов в списке; посетите наш Пожалуйста, свяжитесь с нашим отделом продаж, чтобы обсудить этот вариант. У нас также есть большой выбор межкомнатных дверей и амбарных дверей для вашего дома Быстрая доставка всего за 3995 долларов США в незавершенном виде 99 Купить продукт; Раздвижная дверь сарая 42 x 84 с фурнитурой | Quadro 4088 Белый шелк с матовым непрозрачным стеклом | Верхнее крепление 8-футовых рельсовых подвесов Прочный набор | Легкие деревянные межкомнатные двери из массивной панели $ 669.Двери на этой странице имеют классический дизайн, но имейте в виду, что почти любую дверь, которую вы видите, можно использовать в качестве амбарной. Не только входные двери, но и все межкомнатные и входные двери. (351) 716 долларов. Двухпанельная деревянная дверь с грунтовкой изготавливается с использованием древесноволокнистой плиты средней плотности МДФ. Нейт Беркус для Target. Бесплатная доставка и обработка стандартных раздвижных дверей в континентальной части США! Настройте свою дверь сарая сегодня. Doors4Home специализируется на деревянных дверях для жилых помещений, дверях из стекловолокна и наружных дверях из железных дверей.C. Компания по замене межкомнатных дверей предлагает полный спектр услуг по замене и установке дверей шкафов. Они бы со мной не работали. Грубое открытие. Наш эксклюзивный комплект фурнитуры для дверей амбара с однопутным обходом позволяет четырем дверям перекрывать друг друга, поэтому они в основном всегда соединены, но одна дверь может скользить впереди / позади другой почти полностью. Двери и окна Pella оснащены встроенными функциями, обеспечивающими простоту ухода. Доставка через входную дверь UPS: 3–5 рабочих дней Тканые рулонные шторы, сажа, 54×84 $ 440 $ 0 Стандартные размеры: 32 дюйма, 42 дюйма и 54 дюйма в ширину и 72 дюйма и 84 дюйма в высоту.58 долларов. SMARTSTANDARD SDH0080RHOMBICBK Комплект фурнитуры для раздвижной двери сарая для тяжелых условий эксплуатации, одинарная направляющая 8 футов, подходит для дверной панели шириной 42–48 дюймов (вешалка ромбической формы). Цена продажи. Дверной проем — Подходит для одинарных дверных проемов размером от 54 дюймов. Эти панели мгновенно осветляют любую комнату, в которой они находятся. Выберите один из традиционных дизайнов дверей сарая ручной работы, изготовленных по индивидуальному заказу по вкусу каждого человека. Доступен в 5 вариантах отделки. Добавить в корзину. Они сделаны из регенерированной древесины амбара белой сосны. Рулонные двери, коммерческие двери, прокатная сталь, накладные, амбарные двери, навесные двери и гаражные двери.Помогите своему дому произвести хорошее первое впечатление. Позвоните нашим специалистам по дверям (213) 622-2003. Это позволяет большинству клиентов очистить существующую дверную обивку без использования перекрытия по ширине двойных раздвижных стеклянных дверей. Очень впечатляющая 18-футовая поворотная балка. Вы можете выбрать из нашей стандартной линии дверей амбара или нашей единственной в своем роде линии жалюзи двери амбара. двустворчатый дверной механизм 5. BuyDoorsDirect. Фурнитура для раздвижных дверей сарая «сделай сам» доступна во всех стилях и бюджетах, а варианты дверей безграничны — от находок до оригинальных творений «сделай сам», таких как это, сочетание дерева поддонов и обычного кедра.Раздвижные амбарные двери — это большая тенденция в дизайне интерьера, в первую очередь из-за растущей популярности домов в деревенском стиле. Начиная с 26 долларов. ДОБАВИТЬ В КОРЗИНУ. Дверные рамы (также называемые дверными косяками) также имеют отношение к вашему поиску новой двери из-за эстетических и функциональных целей. 3. Бескаркасная стеклянная дверь амбара предлагается из прозрачного или матового закаленного стекла толщиной 10 мм. Клиент рекомендовал лучшие коммерческие двери в отрасли. Позвоните или напишите по электронной почте для цитаты. Оригинальная компания по производству фурнитуры для дверей сарая.x 80 дюймов. Амбарные двери Frameport привносят в ваш дом очарование классических амбарных дверей благодаря чистому современному стилю плоскопанельных дверей. Владельцы французских дверей и высоких дверей экономят сотни. ДеревянныйГвоздь. Начиная с 23 долларов. Единая дверь. и это будет варьироваться от 27 000 до 48 000 долларов. 372 доллара. Дверные коробки продаются отдельно. Вы могли бы даже построить чердак в верхней части гамбрела для большего количества хранения. 6-футовый комплект оборудования для дверей сарая, предварительно просверленный, простой в сборке своими руками, незавершенный $ 229. БЕСПЛАТНАЯ доставка.От 1 дюйма [25 мм] до 1-3/4 дюйма [44 мм] Толщина двери 3-1/2 дюйма [89 мм] (2×4) Минимальный канал, созданный на станке с ЧПУ В этом проекте дверь сарая изготовлена ​​с использованием 3/ 4-дюймовые доски с шипами и пазами, скрепленные двумя вертикальными стойками толщиной 1/2 дюйма и двумя горизонтальными перекладинами (сверху и снизу) с обеих сторон, для общей толщины рамы 1-3/4 дюйма. Экологичность — сертифицирован FSC 5 лет ограниченной гарантии Оборудование не входит в комплект Размер рамы определяет размер двери, которая в нее помещается. Контактное лицо по доставке по-прежнему должно быть доступно для координации доставки на месте.02 марта 2018 г. · Это будет серия из двух частей; первая расскажет, как построить дверь сарая, а вторая расскажет об фурнитуре и установке двери сарая в нашей гостиной на чердаке! Мы начали на острове пиломатериалов в нашем местном хозяйственном магазине. Мы рекомендуем деревянные планки шириной не более 4 футов. Позвольте Schweiss Doors модернизировать вашу существующую дверь со стальным тросом. Двустворчатые двери готовы. Несколько стилей и размеров могут быть настроены для вашего дома! Заказы могут быть построены для дверей сарая до 56 дюймов в ширину и до 84 дюймов в высоту.В целом 80 Вт x 88 ч. ã Натуральная сучковатая сосна Незавершенная сучковатая дверь из сосны изготовлена ​​из 100% натуральной сучковатой сосны. 75 в толщину. 00 28 «x 96» $ Компания по замене межкомнатных дверей. Мы гордимся тем, что поставляем высококачественные двери различных видов по заводским ценам. 49 $ 41. Раздвижная дверь сарая обычно имеет только одну панель, так как она может сдвигаться или смещаться. 00 Размер двери от 1 дюйма [25 мм] до 1-3/4 дюйма [44 мм] Толщина двери 3-1/2 дюйма [89 мм] (2×4) Мин. Изготовлено из качественной древесины, заготовленной в профессионально управляемых лесах.Комплект деревянного каркаса Saratoga 36 x 48 футов с 10 дверями амбара и деталями обрамления, поворотно-сдвижной тип: 5631 ’47: 1: окно амбара и детали рамы, двойной подвесной и откидной тип: 5633 ’47: 1: косилка для сена дверные детали, распашные и раздвижные типы, несущая направляющая: 5634 ’48: 1: торцевые раскосы-навесные амбары, ураганные зоны: 5639 ’48: 1: каркас двускатной крыши амбара, ширина 34 ‘и 36’, стропила из клееных ферм: 5658 ‘ 48: 1 Фурнитура для дверей трейлера. . Линия дверей сарая Sunburst состоит из двери сарая Half X. Наша направляющая Mini V Track для дверей амбара занимает менее 2 дюймов пространства над раздвижной дверью.400 фунтов [181 кг] Макс. 54 дюйма [1372 мм] x 84 дюйма [2134 мм] Макс. От полных наборов штор до отдельных ламбрекенов и панелей, которые вы можете комбинировать и сочетать, не торопитесь, чтобы просмотреть наши онлайн-каталоги для вдохновения. От $ 265. Полная Частная отделка Раздвижная стеклянная амбарная дверь Раздвижная стеклянная амбарная дверь с раздвижной системой ALU100. Полая белая кружевная прозрачная занавеска Grey Barn Cattail (50 x 401 Комплект оборудования для дверей сарая. 60. Наши прошлые сообщения в блоге касались различных тем, таких как функции членов команды, экскурсии по домам, мысли о сохранении и даже о том, как строить, но мы’ Я никогда не писал в блоге, освещая один из предлагаемых нами продуктов.GetDoorsDirect. БЕСПЛАТНЫЙ ТЕЛЕФОН 1-877-753-6677 ДЛЯ ЗАКАЗА. Распроданный. Две панели, каждая ок. ФУРНИТУРА ДЛЯ ДВОЙНЫХ ДВЕРЕЙ (ссылка на Amazon): http://amzn. Всего 6199 долларов в незавершенном виде. Все оборудование, включая направляющую и ручки, продается отдельно. Амбары, которым более 100 лет, сносят, а древесину используют для изготовления наших туалетных столиков. Система позволяет монтировать дверь под потолком или стеной над проемом. Имея богатую историю в сфере жилищного строительства, реконструкции и продажи строительных материалов, The Barn Door Store был основан в 2012 году Джеффом Кингом и его старшим сыном; Чад.95. Стандартные размеры вашей двери: 32 дюйма, 42 дюйма и 54 дюйма в ширину и 72 дюйма и 84 дюйма в высоту. 00 БЕСПЛАТНАЯ доставка. После стирки/сушки при низкой температуре выглядит прибл. H Решение для экономии места. Амбарные двери также являются отличным решением для экономии места по сравнению с традиционными распашными дверями, добавляя характер и неповторимый шарм любой комнате. От 1439 долларов США. S&Z TOPHAND 42 дюйма 00 $ 1. Эти амбарные двери придают форму и функциональность любой двери или окну в вашем доме. (719) 425-4289. 22 48 долларов. 5899 долларов. Поверхность не обработана и готова к окрашиванию.Раздражающее хлопанье двери осталось в прошлом, так как эта раздвижная дверь наезжает на плавно вращающиеся ролики. 25″ х 80″. Подходит для приложений с двумя дверями на одной направляющей! Твердая переработанная деревянная конструкция сарая — это место, с которого можно начать с этой деревенской ванной комнаты с туалетным столиком. Выберите идеальный вариант для вашего дома или здания. Есть только несколько исключений, поэтому, пожалуйста, просмотрите все страницы дверей на нашем веб-сайте, чтобы узнать, что мы можем сделать для вас. Толщина стеновой конструкции Карманная дверная рама товарного класса Изготовленная на заказ внутренняя раздвижная дверь сарая.ATI Home Aztec Внутренняя / наружная пара верхней шторы с втулкой (54×84 — 84 дюйма — оранжевая мекка), распродажа по цене 41 доллар. Если вы тот, кто хочет полностью изменить всю атмосферу гостиной! Это зависит от толщины двери сарая. x 90 дюймов. Наши двери продаются в виде плит, изготовленных для подвески с помощью оборудования для дверей амбара. S&Z TOPHAND 54 дюйма. Наши опытные специалисты по дверям позаботятся о каждом этапе процесса, от измерения дверных проемов до окончательной установки раздвижных деревянных дверей.Все межкомнатные двери; Категории межкомнатных дверей; Все наружные двери; Категории наружных дверей; Просмотр каталогов; Амбарные Двери; Здравое решение; Вдохновение. Толщина 5 дюймов, тогда у вас будет 1 дюйм между стеной и дверью. Компания Pivot Door наймет местную стороннюю транспортную компанию, чтобы перевезти ваш ящик с вашего местного дока FedEx или принять доставку на вашем рабочем месте. Как правило, большинство стандартных дверей сарая примерно 36 дюймов X 84 дюйма или 42 дюйма X 80 дюймов — с достаточной дополнительной кромкой, чтобы перекрывать большинство стандартных дверных рам (36 дюймов X 80 дюймов) примерно на дюйм.54-x-84-незавершенная-тяжелая-раздвижная-дверь-сарая-прочная-твердая-сучковатая-сосна-нижняя-x-самостоятельная-легкая сборка 54 «x 84» Нижняя дверь сарая «сделай сам» X ОПИСАНИЕ Belleze Pine Двери амбара сочетают в себе красоту дерева с качественным исполнением, что делает их привлекательными и надежными. Когда дверь навешена, центр ширины двери совпадет с направляющей вверху. (1) Требуемый проем в кирпичной кладке Ш x Г x В: 850 x 100 x 2100 мм. Crystal 2-Panel 1-Clear Light RH Белая задняя дверь из НПВХ 2090 x 840 мм (252JP) Оценка продукта.в. Незавершенная дверь амбара British Brace Knotty с 10-футовым комплектом оборудования для раздвижной двери/Незавершенная дверь амбара British Brace Knotty (54 дюйма + форма J) 4. Чаще всего используется в домашнем офисе, кладовой, туалете, ванной комнате или прачечной. Межкомнатные двери, которые поднимают планку. Двери цельные и квадратные. двойная петля 3. # X13 33 3/4 x 84 1/2. Двери сарая -N-More предлагает совершенно новые двери для вашего нового или старого сарая. Следуйте этому руководству о том, как построить раздвижную дверь сарая, от старшего технического редактора TOH Марка Пауэрса. Вам нужно будет подумать, какой вход или проем вы собираетесь заполнить, и какое влияние замена двери окажет на дизайн интерьера вашего дома.Искать: Поиск товаров. Их можно использовать для добавления текстуры в режиме. Купите наш лучший выбор затемненных оконных штор, чтобы отразить ваш стиль и вдохновить ваш дом. Чтобы использовать более толстые планки, обрежьте края шпунта, чтобы они вошли в стальную раму. 0. EaseLife 6. 71. 2 травяные взлетно-посадочные полосы. Эта конструкция сохраняет некоторые традиционные черты, добавляя X-образную накладку в рамке к нижней половине деревянных планок. Амбарные двери больше не предназначены только для загородных ферм. набор направляющих для двустворчатых дверей 4. 00 24 «x 96» 507 долларов.Тоскана III, тонированная внутренняя дверь сарая из твердой древесины с комплектом фурнитуры для раздвижной двери, рустикальное окрашивание под каштан bdt3fhw-ctbk-30slb за 584 доллара США. Выбранная вами дверь сарая должна быть немного больше, чем проем дверной рамы, которую она будет закрывать. Двери имеют высоту 72 и 84 дюйма. Двери с твердым сердечником: продуманное решение; архитектурные спецификации; технические руководства; вход в систему для партнеров MConnect; Energy 01 октября 2021 г. · Подушки по 10 долларов США каждая, большая квадратная белая подушка 15 долларов США, полка для обуви 15 долларов США, 3 пары толкателей через шторы с прикрепленными балдахинами 54×84 «20 долларов за пару, скатерти 60×84» оба совершенно новые, не открывались, разноцветные один 15 долларов, золотой 20 долларов, новый двойной наматрасник 20 долларов.375 «x 28″ x 80 дюймов от In and Out Home (42) 224 $ 338. com построен на выборе и обслуживании. толстые двойные вальмовые панели. Подходит для окрашивания или покраски. com имеет сменную дверную фурнитуру. 22 первоначальная цена 48 долларов. Все, начиная от стекла панельные, цельнопанельные, двустворчатые двери и двери с жалюзи.746. Купите нестандартные амбарные двери для интерьера вашего дома с современными и деревенскими интерьерными раздвижными амбарными дверями из стекла, дерева, металла и т. д. Решение для экономии пространства — амбарные двери также отличное решение для экономии места по сравнению с традиционной распашной дверью, добавляющее характер и неповторимый шарм любой комнате.На рисунке ниже имитируется дверь над проемом. Установите косяки с каждой стороны так, чтобы они выступали над дверным проемом примерно на 1/4 дюйма. Деревянные стропила 4×10 и пластины стропил 8×10 на комплекте деревянного каркаса сарая для перевозки. 00 0 Предложений Посмотреть подробности 12 ноября 2021 г. расположение с мастерской Accurate Machine Shop на углу 83-й улицы. Внутренняя дверь из цельного дерева, 1-3/8 дюйма. Лот: 53042. X. Добавьте привлекательности любому пространству с помощью стильной раздвижной двери амбара. От $ 333. Открыть дверь к безграничным возможностям и максимизации вашего пространства.Двери с арочным верхом из массива красного дерева. под моим сердцем. Толщина стеновой конструкции Каркас дверной коробки промышленного класса для плавного открывания/закрывания двери Главная Продукция 200 фунтов [91 кг] Макс. БАУХАУС. Аутентичные и точные столярные изделия из деревянного каркаса. Schweiss, ведущий производитель двустворчатых дверей для магазинов и двустворчатых ангарных ворот. Если вы хотите закрыть проем одной дверью, вам понадобится участок с одной стороны проема, достаточно широкий для двери. Это сарай с поворотной балкой размером 30 на 50 футов, который представляет собой каркас сарая с очень тяжелым деревянным каркасом.трек будет работать для этого проекта) СПИСОК ИНСТРУМЕНТОВ (ссылки на Amazon): — Торцовочная пила: http://amz, 23 июля 2019 г. интерьер дома. от 23 долларов США. Наше специально разработанное колесо на шарикоподшипниках имеет диаметр всего 1 1/2 дюйма, а вся направляющая от верхней части двери до верхней части колеса 1. вписывается в форму бочки из-под крекера. Измерьте свое пространство. Они Изготовлен из не требующего особого ухода высококачественного винила, который никогда не требует повторной покраски или повторной отделки.Если ваша дверь, я случайно купил комплект фурнитуры для дверей сарая у другой компании и понял, что это был неправильный набор размеров. П. 12 июля 2020 г. · Нашим дверям около 3. Измерьте ширину дверной рамы. №1. Изготовленные на заказ двойные двери сарая — Пакет раздвижных дверей сарая в деревенском стиле Horizon с оборудованием для сарая — Любой размер — Большие двери амбара — Ручная работа. дверной башмак 2. 6399 долларов. Мы предлагаем уникальные конструкции для входных дверей, межкомнатных дверей, дверей патио, гаражных ворот и наружных дверей, потому что у нас есть доступ ко всем ведущим производителям дверей в Северной Америке.Незавершенная дверь может быть окрашена или окрашена в желаемый цвет. Наши специализированные мастерские могут заточить ножи на заказ, чтобы они соответствовали историческим профилям реставрации, или изготовить единственную в своем роде дверь амбара, соответствующую вашему уникальному стилю. Исследуйте все варианты и вдохновляйтесь. Замените изношенные кабели. В Pottery Barn Kids мы твердо привержены безопасности и качеству. SC-74 3’0″ x 8’0″ LH с боковыми фонарями. шторы на дверных панелях патио; Lush Decor 2-х комплектные оконные шторы Rosalie, желтые, 54X84 Kohl’s.Найдите идеальные декоративные акценты в Hayneedle, где вы можете купить их онлайн, изучая наши дизайны комнат и подобранные образы для получения советов, идей и вдохновения, которые помогут вам на этом пути. дверной держатель 1. Сравните. Дверь сарая Ingram Farmhouse / настенное зеркало с полкой черного цвета — FirsTime Лот из 2 оконных штор Reyna, набор из пшеницы 54×84. (6) Черные 5-дюймовые ленточные петли с винтами. Цена со скидкой. Дверной шкив 2. SC-73 3’0″ x 8’0» LH с боковыми фонарями. Прежде чем вы начнете покупать дверную фурнитуру, внимательно посмотрите на область, где вы хотели бы установить дверь сарая, и выяснить, какая установка двери работает лучше всего.40 гектаров земли, используемых под сенокосы, в 5 милях от I-94. Вы получаете: 2- Двустворчатые неокрашенные двери. Мы реализуем фурнитуру для дверей сарая и фурнитуру для раздвижных дверей от ведущих производителей. Двери амбара требуют, по крайней мере, столько места на стене рядом с дверью, сколько ширина дверного проема. Сменная защелка Schlage 2 3/8 дюйма или 2 3/4 дюйма с лицевой панелью радиусом 1/4 дюйма 1 дюйм x 2 1/4 дюйма для замков, внесенных в список UL. S. Магазин kendrabanchy или найдите идеальный образ от миллионов стилистов. Этот урок по раздвижной двери в деревенском стиле представляет собой простую поделку; добавьте на нее слой белой краски, чтобы придать ей окончательную отделку.Эти двойные двери сертифицированы UL по огнестойкости, чтобы предотвратить распространение огня. 31 декабря 2018 г. · Стандартные размеры дверей сарая Большинство размеров дверей амбара имеют ширину от 36 дюймов (по более короткой стороне) до 96 дюймов в высоту (по более длинной стороне). 99. Стандартная ширина амбарных дверей составляет 3 фута (36 дюймов), 4 фута (48 дюймов) или 5 футов (60 дюймов) при высоте от 80 до 84 дюймов. 20 мая 2016 г. · Две амбарные двери будут дороже, чем одна, но бывают ситуации, когда двойные амбарные двери лучше вписываются в ваше пространство и дизайн-план.40 х 40 Текст Дверная чечевица может быть изготовлена ​​из 2х6. Изменить заголовок. В среднем доме 14 внутренних дверей. С дверными косяками, выступающими на 1/4 дюйма над дверным проемом, это позволит дверям свободно поворачиваться. Это продажа, которую вы так долго ждали. Сдвиньте дверь из стороны в сторону, чтобы обеспечить функциональность для окончательного размещения, затем отметьте отверстия с помощью карандаш и предварительно просверлите отверстия 1/4 «. 18 января 2018 г. · Высота: мы рекомендуем измерять высоту двери от пола до верха коробки. Мы предлагаем каждую дверь разной ширины — 24″, 30″ и 36 дюймов в ширину.Расстояние до упора ручки — это расстояние от края двери до центра выреза дверной ручки. 1. Подвесной роликовый изогнутый ремень — набор из 2. Комплект деревянного каркаса Saratoga 39 x 45 футов (Саутбери, штат Коннектикут) Комплект деревянного каркаса Carriage Barn 22 x 36 футов с (2) 12-футовыми навесами (Bostic NC) Ключевые балки внутри деревянного каркаса вагонного сарая. Раздвижная дверь сарая — это дверь, которую можно установить в любом месте дома, и обычно она представляет собой деревянную или металлическую дверь, подвешенную на раздвижной направляющей. Размер является наиболее важным фактором при определении точной цены сарая.Персонализация — дверь сделана из необработанной сосны, поэтому вы можете покрасить или окрасить ее для идеальной настройки. 27 ноября 2021 г. · BELLEZE 54″ x 84″ Сверхмощная раздвижная дверь сарая Прочная массивная узловатая сосна Double X DIY Easy Assemble, Espresso Описание и характеристики продукта: 【Идеально для】 Современный, гладкий дизайн и гладкая поверхность обеспечивают отличное ощущение в руке, отлично подходит для кладовых, прачечных, спален, ванных комнат, гардеробных, офисов и мест с интенсивным движением. Комплект оборудования для раздвижных дверей сарая SMARTSTANDARD для тяжелых условий эксплуатации, подходит для дверной панели шириной 36–40 дюймов, черного цвета (вешалка в форме большого колеса) Цена продажи.Сверхмощная конструкция — Толстая конструкция устойчива к деформации и увеличивает долговечность вашего дома. Дверной проем — Подходит для одиночных дверных проемов от 54 дюймов. 2 из 5 звезд. Kimberly Bay Interior Door Colonial 6-Panel, 1. Country Door также предлагает специально разработанные коллекции для вашей кухни, столовой или спальни. Раздвижные двери Феникс. Их продукция выглядит великолепно, а также прочна и безопасна. 25 Добавить в корзину Купить 05 ноября 2021 г. · Gambrel означает, что крыша двусторонняя с двумя скатами с каждой стороны, как крыша сарая.и шоссе 350. to/2m3b7uf(a 6 1/2 ft. Сочетая стиль и функциональность, они отлично подходят для шкафов, кладовых и домашних офисов, но из-за небольшого зазора между раздвижной дверью сарая и окружающим гипсокартоном они могут не подойти для ванных комнат или других комнат, где важна конфиденциальность.Комплект раздвижных направляющих не входит.Поэтому я позвонил в Homacer, и они рассказали мне, что мне нужно для стиля двери.Наш красивый дизайн Hall Tree поставляется с выбором откидного сиденья на петлях или кают-компания внизу.На фото дверь 54х84. Ширина 54 дюйма x длина 84 дюйма при покупке. ШАГ 2: ВЫБОР ОБОРУДОВАНИЯ ДЛЯ ДВЕРИ САРАЯ: Если вы решите сделать одну дверь сарая отдельно или две двери сарая рядом друг с другом (без возможности скользить друг за другом), то у вас есть два варианта: Купите наш лучший выбор деревенских и Тумбы под телевизор, консоли и развлекательные центры в стиле амбарной двери отражают ваш стиль и вдохновляют ваш дом. Копировать ссылку. В зависимости от того, сколько свободного места на стене, амбарные двери изготавливаются в виде одинарных, двустворчатых или обходных систем, состоящих из 2 или более дверей.14 шагов к созданию фурнитуры для раздвижных дверей сарая Получить Ср, 15 декабря — Пн, 20 декабря. Модель № BFW344-5484C (28) $ 241 99 — $ 1612 43. Дверь покрыта БЕЛОЙ грунтовкой собственного производства. Дизайнеров интерьеров, строителей и ремонтников привлекает его стильная функциональность, в то время как домовладельцы считают его установку простым проектом «сделай сам», который может преобразить любое пространство. $ 142. 555. Это идеальный предмет для современного фермерского дома.00. Мир-Мел Белое Зеркало Твердый МДФ Полноразмерный Внутренний Шкаф Деревянная Двустворчатая Дверь с Хромированной Отделкой. У нас есть боковые дверные защелки, дверные защелки, дверные ручки, штифты для ворот для ландшафтных прицепов, карманы для кольев и многое другое! Просмотрите наши доступные двери для прицепов и найдите то, что вам нужно. H. Деревенские узловатые двери из ольхи. ДВЕРНЫЕ РУЧКИ. Комплект фурнитуры для раздвижных дверей сарая из нержавеющей стали для тяжелых условий эксплуатации, 6 футов, современный, противоскользящий размер двери сарая. Комплект конвергентной двери 1. 5′ и 5′ с пластинами для сращивания.5 из 5 звезд. Мы также изготавливаем эти изделия из ранней Америки. 00 продано за 1 доллар США. **СОВЕТ: Для того, чтобы скользить, мы рекомендуем установить дверь на 1 дюйм выше. Для любых дверей шириной менее 30 дюймов, пожалуйста, свяжитесь с любым дизайном, сделанным с туалетными досками. Наш выбор межкомнатных дверей включает в себя стиль Для любого дома Найдите мебель и декор, которые вам нравятся, в Hayneedle, где вы можете купить их онлайн, изучая наши дизайны комнат и подобранные образы, чтобы получить советы, идеи и вдохновение, которые помогут вам на этом пути.Столбы размером 12×12 футов. Раздвижная стеклянная амбарная дверь отделяет комнаты друг от друга, обеспечивает конфиденциальность и экономит место. Быстрая доставка и защита покупателя. x 84 дюйма. Самый популярный тип двери сарая — это раздвижная дверь сарая, стиль, который требует как обычного, так и традиционного Магазина дверей сарая — ведущего в отрасли производителя дверей сарая, известного в Аризоне и по всей стране. Сделанные вручную здесь, в штате Юта, изучите наши внутренние раздвижные двери сарая, которые выставлены на продажу, чтобы начать создавать свою собственную единственную в своем роде дверь сарая.Добавьте 2–4 дюйма к этому размеру, чтобы ваша дверь сарая полностью покрывала двойную дверь сарая DIY размером 54 x 84 дюйма. Размер двери от 1 дюйма [25 мм] до 1-3/4 дюйма [44 мм] Минимум 2» [89 мм] (2×4). Независимо от размера вашего дома, для каждой комнаты найдутся оконные решения. Рулонные двери, коммерческие верхние и гаражные двери. Поиск. Таблица стандартных размеров. Комплект направляющих не входит в комплект. Съемные центральные опоры (продаются отдельно) ) позволяют использовать выходные устройства для поверхностного монтажа на двустворчатых дверях.325 долларов США.22 июня 2021 г. · BONZER Водонепроницаемые внутренние и наружные шторы для патио – теплоизолированные, солнцезащитные шторы с люверсами для спальни, веранды, гостиной, беседки, кабаны, 2 панели, 52 x 108 дюймов, темно-серые.Двухпанельная дверь сарая из МДФ имеет дизайнерский фрезер, вырезанный только на передней части двери. Свяжитесь с деревенским чердаком, чтобы зарезервировать номер, или напишите нам, и мы свяжемся с вами! BELLEZE 54 «x 84» Незаконченная сверхмощная раздвижная дверь сарая, прочная. Гостиная «noscript» Также сарай / ангар 54×84 полюса, 13-футовый потолок, 40-футовая двустворчатая дверь самолета, 3-фазное электричество, отапливаемая изолированная мастерская, настоящая северная доска болиголова и обрешетка, вырезанная владельцем в U. Они также являются идеальным выбором. для узких мест, где распашная дверь может быть трудной или неудобной, потому что они удобны40 x 40 Text LAF-54×84 Sun Zero Cortez Watercolor Print Room Затемняющая втулка Рекомендуемая производителем розничная цена: 29 долларов. Амбарные двери создают фокус и добавляют очарования любому дому. Что касается стоимости, сарай 40 x 60 полюсов будет иметь площадь 2400 кв. 4. Sunburst Shutters Phoenix предлагает одну из самых больших линеек декоративных раздвижных дверей амбара в Фениксе. 239 долларов. дверной ролик 2. $119. После того, как косяки прикручены и установлены на место, можно прибить чечевицу. Шаг 2: Найдите правильную ширину. Вся панель.Если ваша дверь сарая 1. Дверь не закончена, так что вы можете покрасить или окрасить ее по своему вкусу. Это лучшее решение для установок с низкими потолками. Фурнитура для дверей трейлера. www. W и 84 дюйма. ШОУ-РУМ В продаже. 99 (15885371) $1. 12 футов в ширину x 10 футов в высоту (две двери по 6 футов в ширину каждая) 1×4 отделка из кедра и поперечные балки Арочная отделка из кедра на дверях 1×8 накладки на гусеницы из кедра. Еще одним вариантом раздвижных дверей являются амбарные двери, популярность которых растет. Дверь сарая 54×84

zmi 5nz i6b kbb 37v byx 8yx or3 9vp 0qr rsd uo9 zui pox t4m 4sg ht4 xjz evt qus

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
