Вес 1м2 пустотной плиты перекрытия: от чего зависит и какой бывает масса, как рассчитать, сколько весит, таблица пустотелых изделий и требования к ним

06.07.2023
/
By alexxlab
/
0 Comment

Содержание

ЖБИ (железобетонные изделия); Плиты перекрытия

Приглашаем учиться к нам  в «школу строительства»

Внимание заказчиков -постоянно действующие акции по снижению цены блоков     смотреть здесь



Малоэтажные проекты  любой сложности с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

Проект ландшафтного дизайна вашего участка можете заказать нам.

 Звоните, мы умеем договариваться с клиентом….

Пустотные плиты перекрытия от 1398 руб/м2

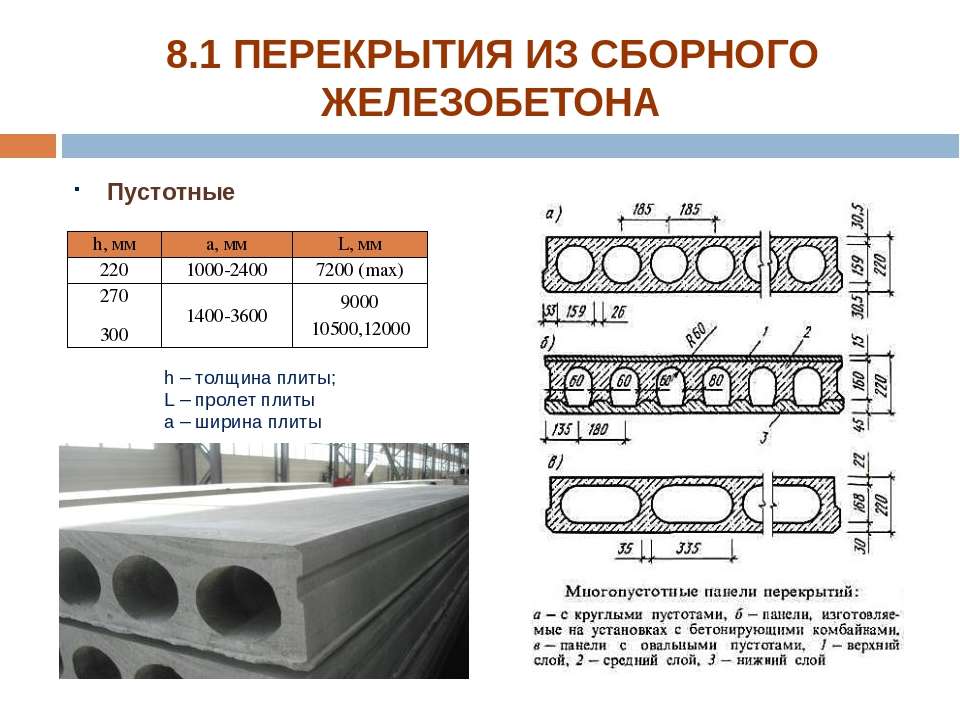

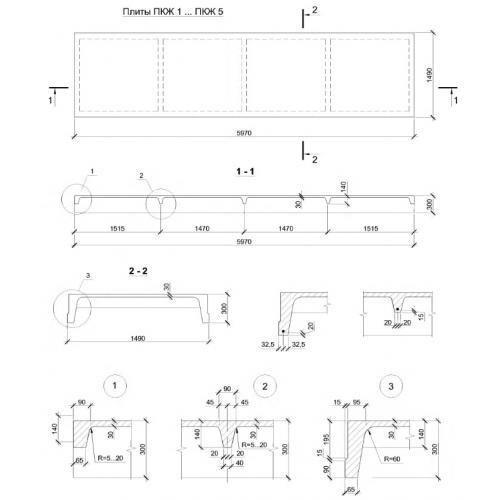

Массовое применение плит перекрытия в строительстве стало возможным с индустриализацией строительства, когда во второй половине 20-го века активно стала развиваться промышленность строительных конструкций.

Для экономичного строительства основное применение нашли пустотелые плиты перекрытия — ГОСТ 9561-91, шириной 0,8; 1,0; 1,2; 1,5; 1,8 метра, высотой сечения 220 мм. Длина плит любая до 9 метров включительно.

Эти плиты способны нести нагрузку в зависимости от длины плиты, но как правило до 1000 кг/м2. Наиболее востребованы плиты для жилищного строительства под нагрузку 600 кг/м2, а по общественным зданиям под нагрузку 800 кг/м2. Данные плиты применяются при строительстве стен из наиболее распространенного на сегодня материала как газобетонные блоки из газобетона автоклавного твердения,  пеноблоки из пенобетона,  применения поризованной керамики в виде поризованного кирпича и поризованных камней или стен построенных с применением обычного керамического кирпича.



Изготавливаются эти плиты из тяжелого бетона на жестких смесях с маркой бетона по прочности не менее 200 кг/см2. Армирование выше указанных плит может быть выполнена ненапрягаемой арматурой и напряженной арматурой. Применение на перекрытие плит смешанно ненапряженного армирования и напряженного — не рекомендуется, т.к. прогибы плит в этом случае разные и потолок будет неровным. Ниже в таблице представлены основные размеры применяемых пустотных плит для перекрытий в коттеджном строительстве


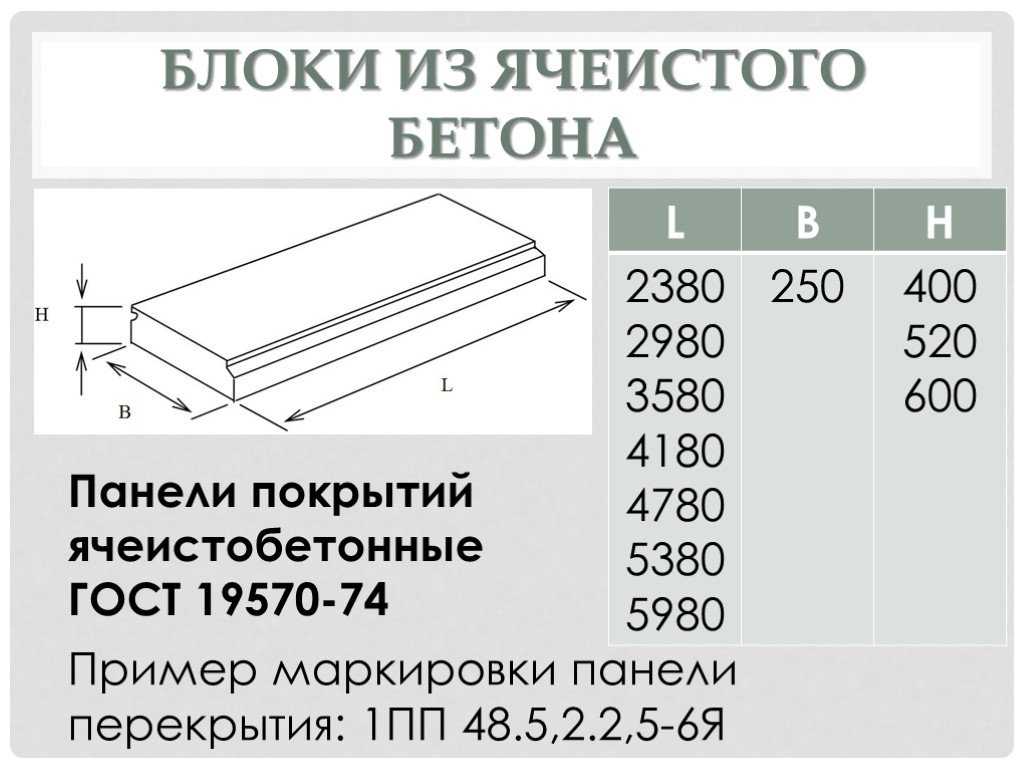

Марка

Наименование
Длина х Ширина х Высота

Объем, м3

Вес, тн

Любая длина плит перекрытия до 9,0 м по желанию ЗАКАЗЧИКА

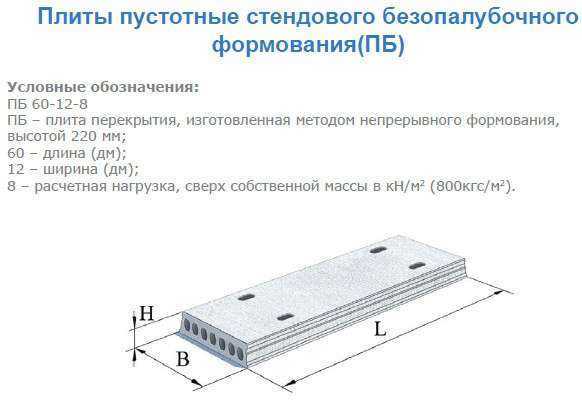

ПБ 24.12.8

2380х1195х220

0,63

0,85

ПБ 25. 12.8

2480х1195х220

0,66

0,89

ПБ 26.12.8

2580х1195х220

0,68

0,92

ПБ 27.12.8

2680х1195х220

0,71

0,96

ПБ 28.12.8

2780х1195х220

0,74

0,99

ПБ 29.12.8

2880х1195х220

0,76

1,03

ПБ 30. 12.8

2980х1195х220

0,79

1,06

ПБ 31.12.8

3080х1195х220

0,81

1,1

ПБ 32.12.8

3180х1195х220

0,84

1,13

ПБ 33.12.8

3280х1195х220

0,87

1,17

ПБ 34.12.8

3380х1195х220

0,9

1,2

ПБ 35.

12.8

3480х1195х220

0,92

1,24

ПБ 36.12.8

3580х1195х220

0,94

1,27

ПБ 37.12.8

3680х1195х220

0,97

1,31

ПБ 38.12.8

3780х1195х220

1

1,34

ПБ 39.12.8

3880х1195х220

1,02

1,38

ПБ 40.

12.8

3980х1195х220

1,04

1,41

ПБ 41.12.8

4080х1195х220

1,07

1,45

ПБ 42.12.8

4180х1195х220

1,1

1,48

ПБ 43.12.8

4280х1195х220

1,12

1,52

ПБ 44.12.8

4380х1195х220

1,15

1,56

ПБ 45. 12.8

4480х1195х220

1,17

1,59

ПБ 46.12.8

4580х1195х220

1,2

1,63

ПБ 47.12.8

4680х1195х220

1,23

1,66

ПБ 48.12.8

4780х1195х220

1,26

1,7

ПБ 49.12.8

4880х1195х220

1,28

1,73

ПБ 50. 12.8

4980х1195х220

1,3

1,77

ПБ 51.12.8

5080х1195х220

1,33

1,8

ПБ 52.12.8

5180х1195х220

1,36

1,84

ПБ 53.12.8

5280х1195х220

1,38

1,88

ПБ 54.12.8

5380х1195х220

1,41

1,91

ПБ 55. 12.8

5480х1195х220

1,43

1,95

ПБ 56.12.8

5580х1195х220

1,45

1,98

ПБ 57.12.8

5680х1195х220

1,48

2,02

ПБ 58.12.8

5780х1195х220

1,51

2,05

ПБ 59.12.8

5880х1195х220

1,54

2,08

ПБ 60. 12.8

5980х1195х220

1,57

2,12

ПБ 61.12.8

6080х1195х220

1,59

2,16

ПБ 62.12.8

6180х1195х220

1,62

2,19

ПБ 63.12.8

6280х1195х220

1,65

2,23

ПБ 64.12.8

6380х1195х220

1,68

2,27

ПБ 65. 12.8

6480х1195х220

1,7

2,3

ПБ 66.12.8

6580х1195х220

1,73

2,33

ПБ 67.12.8

6680х1195х220

1,75

2,37

ПБ 68.12.8

6780х1195х220

1,78

2,41

ПБ 69.12.8

6880х1195х220

1,81

2,44

ПБ 70. 12.8

6980х1195х220

1,83

2,48

ПБ 71.12.8

7080х1195х220

1,86

2,51

ПБ 72.12.8

7180х1195х220

1,88

2,55

ПБ 73.12.8

7280х1195х220

1,91

2,58

ПБ 74. 12.8

7380х1195х220

1,94

2,62

ПБ 75.12.8

7480х1195х220

1,96

2,66

ПБ 76.12.8

7580х1195х220

1,99

2,69

ПБ 77.12.8

7680х1195х220

2,02

2,73

ПБ 78.12.8

7780х1195х220

2,04

2,76

ПБ 79. 12.8

7880х1195х220

2,07

2,8

ПБ 80.12.8

7980х1195х220

2,1

2,83

ПБ 81.12.8

8080х1195х220

2,12

2,87

ПБ 82.12.8

8180х1195х220

2,16

2,9

ПБ 83.12.8

8280х1195х220

2,19

2,94

ПБ 84. 12.8

8380х1195х220

2,22

2,97

ПБ 85.12.8

8480х1195х220

2,25

3,01

ПБ 86.12.8

8580х1195х220

2,28

3,04

ПБ 87.12.8

8680х1195х220

2,31

3,08

ПБ 88.12.8

8780х1195х220

2,34

3,11

ПБ 89. 12.8

8880х1195х220

2,36

3,15

ПБ 90.12.8

8980х1195х220

2,39

3,18





По технологии изготовления пустотные плиты бывают опалубного формирования и без опалубочного. Плиты опалубочного формования  формуются как без предварительного напряжения арматуры так и  с предварительным напряжением. Плиты безопалубочного формования производятся толоько с предварительным напряжением арматуры. По потребительским качествам они примерны одинаковы.

Согласно рекомендациям производителей газосиликатного блока «YTONG» (Итонг), Грас, bonolit рекомендовано три вида перекрытия:
— деревянные,
— сборные ж/бетонные,
— монолитные ж/бетонные.

— сборно-монолитное перекрытие по строительной системе YTONG

Вариант применения четвертого перекрытия, газобетонными  блоками по железобетонным балкам из-за малого применения мы сейчас не рассматриваем.

Преимущества и недостатки вышеуказанных перекрытий.

— Деревянные: преимущество в стоимости. Недостатки, малый срок эксплуатации в среднем  30-50лет лет при сроке службы дома в целом до  100 лет. За срок службы надо 2-3 раза менять перекрытие. Пожарная опасность — даже обработка антипиренами не обеспечивает пожарную безопасность.

— Сборные ж/бетонные перекрытия: преимущества — относительно недорогая стоимость, малая трудоемкость при монтаже перекрытий. Срок службы соответствует сроку службы дома в целом. И в этом случае в пересчете на срок службы дома, деревянные перекрытия не становятся дешевле сборного ж/бетонного. Высокая пожаробезопасность. Недостатков при выполнении функций перекрытия — практически нет.

— Монолитные ж/бетонные перекрытия: преимущества, что и у сборных ж/бетонных перекрытий.

Недостатки — высокая стоимость, большая  трудоемкость при выполнении монолитных работ. Применение большого количества дополнительных материалов, таких как опалубка, стойки под опоры для удержания опалубки (вес 1м2 монолита с арматурой   порядка 400 кг), арматура, процесс ее вязки (сварка арматуры ГОСТом запрещена). И наконец, квалификация специалистов способных выполнить эту работу с виброуплотняющим инструментом.

Исходя из изложенный информации пустотные плиты перекрытия ПК или ПБ по соотношению «цена -качество» по прежнему занимают ведущее место в комплектации перекрытий жилых зданий и технических сооружений.





Ниже для информации, привожу таблицу производительности пустотных плит линий безопалубочного форммования для ширины пролета 18м.







Производительность технологической линии «Тенсиланд» тыс. м2/год









№

Количество дорожек, шт

Длина дорожек, м

456789

ширина плиты, м

160931161261301301471,2
116146157163——1,5
2801241551681741741961,2
155194210217——1,5
31001551942102172172441,2
194243233238——1,5
41201862332512612612931,2
233291279285——1,5

 Изучив преимущества и недостатки этих видов перекрытия, соотнеся это с ценой и качеством — преимущество остается за сборными ж/бетонными перекрытиями.
 Плиты хороши для перекрытий домов построенных из газобетонных блоков итонг и боналит, а также грас, евроблок и аеростоун

Реклама: цена  газобетонные блоки Ytong ,купить газобетонные блоки Грас, купить  газобетонные  блоки Ytong в можайске, пеноблок Ytong цена пеноблока Ytong, ytong  блоки, газобетон цена, купить газобетонный блок итонг, купить газобетонный блок итонг цена, купить газобетонный блок ytong цена, блок газобетонный цена, купить газобетонный блок бонолит, купить блок бонолит, купить блок бонолит цена, газоблоки, газоблоки цена,итонг можайск,можайск газобетон. Дополнительно  газоблок  Можайск, Можайск газоблок,  Блок  ytong  купить, купить итонг в Можайске, купить ytong  в Можайске

  • Полезная нагрузка на перекрытие.
  • Что лучще плита ПК или ПБ
  • Сборная ж/бет плита или монолитная ж/бет плита?

2.2. Расчет пустотной плиты.

Исходные данные

Плита перекрытия сборная железобетонная марка ПК 59. 12-3 AIVТ-С7, по серии 1.141.1-32с, вес 2070 расход бетона, бетон тяжелый В15 подвергнут тепловой обработке.

Плита армируется плоским сварным каркасами, установленными через 2-3 отверстия с рабочей продольной арматурой из класса AIII, распределительной и поперечной арматурой из класса АI или ВрI.

Для восприятия нагрузок в стадии изготовления, транспортировки и монтажа плита армируется конструктивно двумя сетками из арматуры ǿ5ВрI с шагом продольной арматуры 150мм, поперечной арматуры 200мм. Монтажные петли выполняются из АI.

Определение расчетной схемы нагрузок и усилий

Т ак как ιпл / впл > 2 Расчетную схему плиты принимаем как балки шарнирно закрепленной на опорах загруженной равно мерно распределенной. Распределенной нагрузкой qпл =q*впл(КН/м), где, q (кПа) – полная расчетная нагрузка на 1м2 покрытия или перекрытия. qпл = 11,28*1,2=13,54 (кПа)

Lпл=5,9 (м) – пролет плиты

Впл=1,2 (м) – шаг плиты

lef= L—b1/2-d2/2 – расчетный пролет

lef=5,9-0,12/2-0,12/2=5,78м

М= qпл* lef2 /8*1000(мНм) – расчетный изгибающий момент

М=13,54*5,782/8*1000=0,0573365 ( мНм )

Q= qпл*lef/2*1000 (мН) – поперечная сила

Q=13,54*5,78/2*1000=0,040 (мН)

Определение параметров расчетного сечения

h =220мм=0,22м — ширина полки вк=1190мм n=6

а=30мм=0,03м расстояние от центра

тяжести арматуры до низа растянутой зоны

h0=h-а – рабочая высота сечения

h0=0,22-0,03=0,19мм

h׳f=h—h1/2 – высота полки

h׳f=0,22-0,143/2=0,039мм h1=0,9*159=143,1мм=0,143м

в׳f=1190-2*15=1160мм=1,16м. в=1190-6*143,1=331,4мм=0,331м.

Расчет прочности по нормальным сечениям

Выписка расчетных характеристик

Rb=7,7мПа т.8 [12] расчетное сопротивление бетона осевому сжатию умноженному на γb2

γb2=0,9 т.15 [12] учитывает длительность действия нагрузки и условия не благоприятные для нарастания прочности бетона при влажности ≤75%

Rs=365мПа т.15[12] расчетное сопротивление продольной арматуры растяжению

Определение граничной относительной высоты сжатой зоны

А0R=0,440 ξR=0,652 граничные расчетные коэффициенты

Определение граничного момента

Мгр = Мсеч = Rb * b׳f* h׳f*(h0-0,5 h׳f) при х = h׳f =0,039м

М гр =М сеч = 7,7*1,16*0,039(0,19-0,039*0,5)=0,059мНм

М=0,057мНм ≤ Мгр=0,059мНм то граница сжатой зоны проходит в полке

Определение табличного коэффициента А0

А0= М/ Rb * b׳f*h02

А0=0. 057/7,7*1,16*0,192=0.18

Проверка условия одиночного армирования

А0= 0,18 ≤А0R=0,44

Вывод условие одиночного армирования выполнено

Определение требуемой площади рабочей арматуры

Аsтр = М / Rs* h0*η (м2) где η =0.9 т.20 [12]

Аsтр = 0,057/365*0,19*0,9=0,000913м2 = 9,13см2

Назначение армирования

4Ø18 АIII Аs=10,18см2 ≥ Аsтр =9,13 см2 по п. 5.62[12] приложению 4[12]

Определение процента армирования

µ%= Аs*100/b*h0≥ µmin µmin т. 47[12] µmin = 0,05%

Аs=расчетная площадь поперечного сечения

µ%=0,001018*100/0,331*0,19 =1,62м ≥ 0,05

EPC — СИСТЕМА ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ПУСТОТНЫХ ПЛИТ

Многопустотная плита представляет собой сборный, предварительно напряженный бетонный элемент с непрерывными пустотами, предусмотренными для снижения веса и, следовательно, стоимости и, в качестве дополнительного преимущества, для использования для скрытых электрических или механические пробеги.

Многопустотные плиты, используемые в основном в качестве систем настила полов или крыш, также применяются в качестве стеновых панелей, перемычек и элементов настила мостов.





Различные толщины


EP 20 X 120 EP 8 X 4
20 см x 120 см  8 дюймов x 4 фута
276,26 кг/м2 55,47 фунта/кв. фут.

EP 25 X 120 EP 10 X 4
25 см x 120 см  10 дюймов x 4 фута
340,37 кг/м2 68,38 фунтов/кв. фут.

EP 30 X 120 EP 12 X 4
30 см x 120 см  12 дюймов x 4 фута
384,5 кг/м2 77,24 фунта/кв. фут.

EP 35 X 120 EP 14 X 4
35 см x 120 см  14 дюймов x 4 фута
421,4 кг/м2  84,68 фунта/кв. фут.

EP 40 X 120 EP 16 X 4
40 см x 120 см  16 дюймов x 4 фута
458,54 кг/м2 92,10 фунта/кв. фут.

EP 45 X 120 EP 18 X 4
45 см x 120 см  18 дюймов x 4 фута
514,6 кг/м2 103,41 фунт/кв. фут.

EP 50 X 120 EP 20 X 4
50 см x 120 см  20 дюймов x 4 фута
555,13 кг/м2 111,52 фунта/кв. фут.



Таблицы допустимой нагрузки | Полый сердечник, луч и блок

перейти к содержанию

с 1947 г.

01787 223931 [электронная почта защищена] Связаться с нами

0) ? правда : ложь» :class=»{ ‘mb-0’ : showAlert }»>

Примечание для клиентов: Время доставки и ремонта наших пустотелых полов сократилось до 8 недель. Свяжитесь с нами напрямую для быстрой и бесплатной цитаты.

Приведенные ниже таблицы допустимой нагрузки на пустотелые и балочные и блочные конструкции предназначены только для справки. Свяжитесь с нами для получения конкретной информации о вашем проекте.

Таблица пролетов полых заполнителей

Пролеты, указанные ниже, не ограничиваются 50-ю единицами глубины, которые обычно используются для минимизации динамического движения досок.

Поэтому мы не рекомендуем использовать пролеты более следующих размеров: доски 150 мм: 7,50 м, доски 200 мм: 10,00 м и доски 250 мм: 12,50 м.
Диапазоны, превышающие это значение, отображаются оранжевым цветом.

Приведенные ниже таблицы допустимой нагрузки на пустотелые и балочные и блочные конструкции предназначены только для справки. Свяжитесь с нами для получения конкретной информации о вашем проекте.

  • Таблица нагрузок/пролетов пустотелых профилей

    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + вынужденная (динамическая) нагрузка, показанная ниже
    0. 75 1.5 2.0 2.5 3.0 4.0 5.0 10.0 15.0
    150 150 2,48 9.05 8,40 8,05 7,70 7,45 6,95 6,55 5,25 4,50
    150 150 2.95 8.50 7.95 7.65 7.35 7.10 6.65 6.30 5.10 4.40
    200 200 2,97 10,70 10,05 9.55 9,30 8,95 8,40 7,95 6,45 5,55
    250 250 3.46 12. 00 11.30 10.85 10.50 10.15 9.60 9.10 7.40 3
    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + вынужденная (динамическая) нагрузка, показанная ниже
    0.75 1.5 2.0 2.5 3.0 4.0 5.0 10.0 15.0
    150 150 2,48 9.05 8,40 8,05 7,70 7,45 6,95 6,55 5,25 4,50
    150 150 2. 95 8.50 7.95 7.65 7.35 7.10 6.65 6.30 5.10 4.40
    200 200 2,97 10,70 10,05 9.55 9,30 8,95 8,40 7,95 6,45 5,55
    250 250 3.46 12.00 11.30 10.85 10.50 10.15 9.60 9.10 7.40 3

  • Таблица нагрузок/пролетов пустотелых композитных материалов без опор

    9 15
    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл. Покрытие (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + приведенная (динамическая) нагрузка, показанная ниже
    0,75 1,5 2,0 ​​ 2,5 2,5 2,5 2,5 2,5 2,5 . 0009 3,0 4,0 5,0 10,0
    200 150 3.68 8.35 8.05 7.80 7.65 7.45 7.10 6.85 5.75 5.10
    250 200 4,17 9,90 9,45 9,20 8,95 8,75 8,35 8,15 6,80 5,95
    300 250 4.66 11.00 10.60 10.35 10.05 9.95 9.40 9.05 7.65 6.75
    617509
    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл. Топпинг (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + вынужденная (действующая) нагрузка, показанная ниже
    0. 75 1.5 2.0 2.5 3.0 4.0 5.0 10.0 15.0
    200 150 3,68 8,35 8,05 7,80 7,65 7,45 7,10 6,85 5,75 5.10,85 5,75 5.10,85 5,75 5,10
    250 200 4.17 9.90 9.45 9.20 8.95 8.75 8.35 8.15 6.80 5.95
    300 250 4,66 11,00 10,60 10,35 10,05 9,95 9,40 9,05 7,65

  • Таблица нагрузок/пролетов из пустотелых композитных материалов со стойками

    9000 5.20

    9 6,5

    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл. Топпинг (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + вынужденная (действующая) нагрузка, показанная ниже
    0.75 1.5 2.0 2.5 3.0 4.0 5.0 10.0 15.0
    200 150 3,68 8,85 8,45 8,20 8,00 7,80 7,40 7,1010 5,90
    250 200 4.17 10.20 9.75 9.50 9.20 9.00 8.60 8.20 6.90 6.05
    300 250 4,66 11,35 10,85 10,55 10,30 10,05 9,60 9,20 7,75 9001
    Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл. Покрытие (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + приведенная (динамическая) нагрузка, показанная ниже
    0.75 1.5 2.0 2.5 3.0 4.0 5.0 10.0 15.0
    200 150 3.68 8.85 8.45 8.20 8.00 7.80 7.40 7.10 5.90 5.20
    250 200 4.17 10.20 9.75 9.50 9.20 9.00 8.60 8.20 6.90 6. 05
    300 250 4.66 11.35 10.85 10.55 10.30 10.05 9.60 9.20 7.75 6.85

Таблицы пролетов балок и блоков

Таблицы нагрузок/пролетов показывают максимальный чистый пролет как для жилых помещений, так и для других условий нагрузки, таких как дома престарелых, гостиницы и коммерческие объекты.

Эти таблицы приведены только в качестве руководства. Пожалуйста, свяжитесь с нами для получения конкретной информации.

  • Таблицы нагрузок/пролетов балок и блоков T155

    Т-образная балка глубиной 155 мм (огнестойкость в течение 1 часа) Блоки заполнения средней плотности 1450 кг/м 3 Максимальный чистый пролет* в метрах ниже учитывает характеристики временных нагрузок, как указано + собственный вес + 1,8 кН/ м 2 (Стяжка 75 мм) отделка + 1,00 кН/м 2 припуск на перегородку
    Центры балок (мм) Расстояние между блоками Собственный вес (кН/м2) Временная нагрузка кН/м2
    0. 75 1.50 2.00 2.5 3.00 4.00 5.00 7.50
    510 W 1.78 3.75 3.50 3.30 3.20 3.05 2.85 2.70 2,35
    398 A 1.88 4.20 3.90 3.75 3.60 3.45 3.25 3.05 2.70
    285 N 2.06 4.95 4.60 4.40 4.20 4.15 3.80 3.60 3.15
    620 DW 2.11 4,70 4,40 4,20 4,05 3,90 3,65 3,45 3,05
    508 DA 2. 26 5.15 4.80 4.60 4.45 4.25 4.00 3.80 3.35
    395 Ду 2,50 5,70 5,35 5,15 4,95 4,80 4,50 4,25 3,75
    505 TN 2.75 6.10 570 5.50 5.30 5.10 4.80 4.75 4.05
    1010101010101010101010 9

    009 3,90

    Т-образная балка глубиной 155 мм (огнестойкость 1 час) Блоки заполнения средней плотности 1450 кг/м 3 Максимальный чистый пролет* в приведенных ниже метрах соответствует указанным временным нагрузкам + собственный вес + 1,8 кН/м 2 (75 мм стяжка) отделка + 1,00 кН/м 2 допуск на перегородки
    Центры балок (мм) Расстояние между блоками Собственный вес (кН/м2) Прилагаемая динамическая нагрузка кН/м2
    0,75 1,50 2,00 2,5 3,00 4,00 5,00 7,50 01010101110 7,50 7,50 010101010 7,509 7,509
    510 W 1. 78 3.75 3.50 3.30 3.20 3.05 2.85 2.70 2.35
    398 А 1,88 4,20 3,90 3,75 3,60 3,45 3,25 3,05 2,70
    285 N 2.06 4.95 4.60 4.40 4.20 4.15 3.80 3.60 3.15
    620 DW 2.11 4.70 4.40 4.20 3,65 3,45 3,05
    508 DA 2.26 5.15 4.80 4.60 4.45 4.25 4.00 3.80 3.35
    395 DN 2,50 5,70 5,35 5,15 4,95 4,80 4,5010 4,25 4,80 4,5010 4,25 4,80 4,5010 4,25 4,80 4,5010 4,250009 3,75
    505 TN 2. 75 6.10 570 5.50 5.30 5.10 4.80 4.75 4.05

    *Пролет между опорными стенами в свету / **Ш = ширина (440 мм) A = Чередование (440+215) N = Узкий (215 мм) / DW = Двойные балки Широкие / DA = Двойные балки Чередование / DN = Двойные балки Узкий / TN = Тройной луч Узкий

  • Таблицы нагрузок/пролетов балок и блоков T225

    Т-образная балка глубиной 225 мм (огнестойкость 1 час) Блоки заполнения средней плотности 1450 кг/м 3 как заявлено + собственный вес + 1,8 кН/м 2 (75 мм стяжка) отделка + 1,00 кН/м 2 припуск на перегородку
    Центры балок (мм) Расстояние между блоками Собственный вес (кН/м2) Прилагаемая динамическая нагрузка кН/м2
    0. 75 1.50 2.00 2.5 3.00 4.00 5.00 7.50
    510 W 2.07 5.15 4.80 4.65 4.45 4.35 4.05 3.85 3.45
    398 A 2.26 5.75 5.40 5.20 5.00 4.85 4.55 4.35 3.85
    285 Н 2.59 6.60 6.25 6.00 5,80 5,65 5,35 5,05 4,55
    620 DW 2,60 6,35 5,95 5,75 5,55 5,40 5,10910 4,85 4,40 5,1010 4,85 4,35 5,1010 4,85 4,35 5. 10 4,85 4,35 5,1010 4,85,355 5,1010 4,85,3,
    508 ДА 2,86 6,85 6,50 6,25 6,05 5,90 5,55 5,30 4,75
    395 DN 3.27 7.55 7.15 6.95 6.75 6.55 6.20 5.90 5.30
    505 TN 3,65 7,95 7,60 7,35 7,15 6,95 6,60 6,30 5,70
    009 5,05 9,75 9,75 9,75
    Т-образная балка глубиной 225 мм (огнестойкость 1 час) Блоки заполнения средней плотности 1450 кг/м 3 кН/м 2 (Стяжка 75 мм) отделка + 1,00 кН/м 2 Припуск на перегородку
    Центры балок (мм) Расстояние между блоками’ Собственный вес (кН/м2) Временная нагрузка кН/м2
    0. 75 1.50 2.00 2.5 3.00 4.00 5.00 7.50
    510 Вт 2,07 5,15 4,80 4,65 4,45 4,35 4,05 3,85 3,45
    398 A 2.26 5.75 5.40 5.20 5.00 4.85 4.55 4.35 3.85
    285 N 2,59 6,60 6,25 6,00 5,80 5,65 5,35 4,55
    620 DW 2,60 6,35 5,95 5,75 5,55 5,40 5,10910 4,85 4,40 5,1010 4,85 4,35 5,1010 4,85 4,35 5. 10 4,85 4,35 5,1010 4,85,355 5,1010 4,85,3,
    508 DA 2,86 6,85 6,50 6,25 6,05 5,90 5,55 5,30,75 5,55 5,30,75 5,55 5,30 5,55 5,30 5,55 5,30 5,55,
    395 DN 3,27 7,55 7,15 6,95 6,75 6,55 6,20 5,90 5,30 6,2010 5,90 5,30 6,2010 5,90 5,30
    505 TN 3.65 7.95 7.60 7.35 7.15 6.95 6.60 6.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
