Вес 1м2 пустотной плиты перекрытия: монолитные и пустотные конструкции, размеры, цены

монолитные и пустотные конструкции, размеры, цены

Автор Георгий Русиев На чтение 3 мин Просмотров 1.6к. Опубликовано 27.03.2015

Перекрытия из железобетонных плит получили широкое распространение при строительстве жилых, производственных, административных зданий, теплотрасс, других сооружений. Габариты, масса ж/б плит определяются их видом, предназначением, особенностями технических характеристик. Современные ЖБИ прочны, долговечны, пожаробезопасны, экологичны.

Оглавление:

1. Классификация и характеристики
2. Расходы

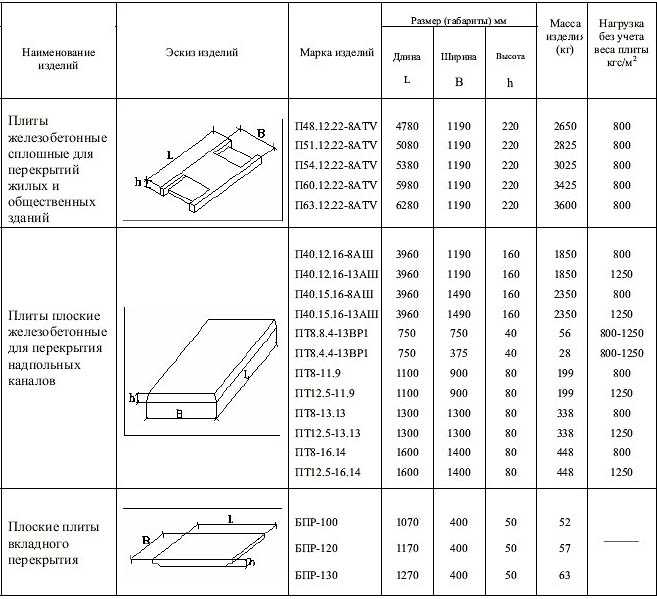

Виды и вес железобетонных плит

Перекрытия в сооружениях и зданиях служат межэтажными перегородками, основами крыш. Производство нормируется ГОСТ 23009-78, предусматривающим особую маркировку. Набор цифр и букв указывает тип ЖБИ, марку бетона, размеры, другие его параметры. Строительный рынок предлагает широкий ассортимент перекрытий. Помимо основных функций — горизонтального разделения и ограждения сооружений, они обеспечивают жесткость конструкций. Весь ассортимент железобетонных плит делится на полнотелые и пустотные.

1. Монолитные — перекрытия объектов административного и общественного назначения. Использование конструкций толщиной 120 мм требует организации тепло- и шумоизоляции. Вес сплошной плиты 3600х400х120 мм — 0,24 т.

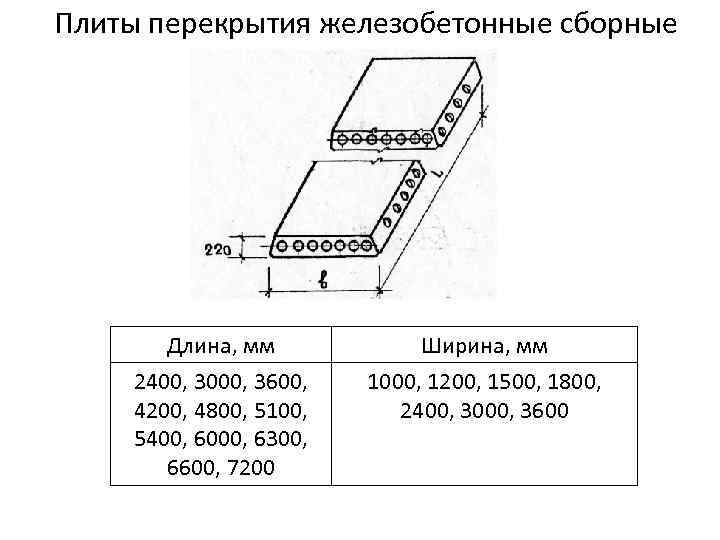

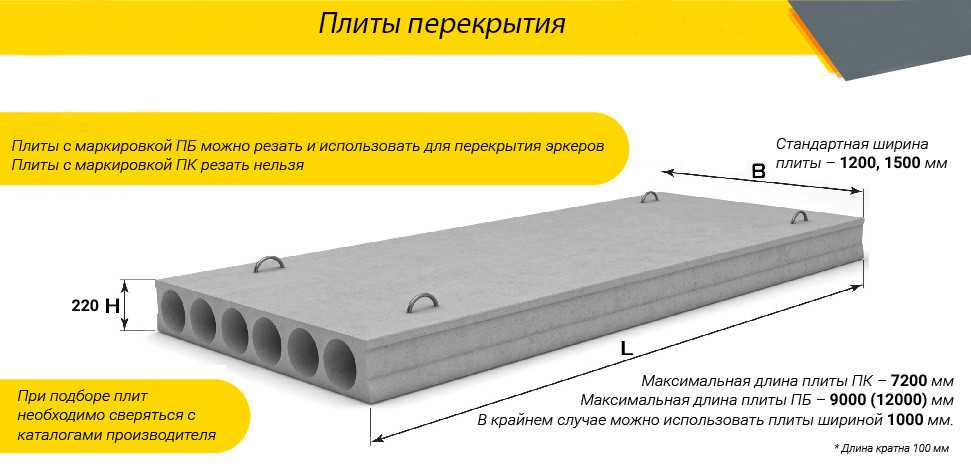

2. С пустотами (ПК) — универсальные железобетонные перекрытия, применяемые в малоэтажном и промышленном строительстве. Наличие воздушных камер по всей длине обеспечивает высокие шумо-, теплоизоляционные характеристики. При необходимости, цилиндрические ячейки заполняются утеплителем (минватой, целлюлозой, пенополистиролом). В зависимости от используемого бетона, масса пустотной плиты 6х1,5 м варьируется от 2,8 до 3,0 т.

Одной из разновидностей полнотелых ЖБИ являются ребристые. По сути, это системы балок, перекрещивающихся между собой, залитые бетонным раствором. Основная сфера применения — возведение объектов промышленного значения с высокими требованиями к несущим способностям горизонтальных конструкций. При одинаковых размерах, например, 5550х2985 мм, ребристые плиты перекрытия могут иметь вес: 3,8 т — из легких бетонов, 4,73 — из тяжелых. Монтаж полнотелых и пустотелых изделий ЖБИ осуществляется на 2–4 стены или на колонны, с применением специализированной тяжелой техники, закреплением за особые металлические ушки.

Малоэтажное строительство кроме плитных, использует балочные перекрытия. Деревянные, металлические или железобетонные балки устанавливаются на стены. Снизу они обшиваются гипсокартоном, вагонкой — потолок, сверху на лаги укладываются доски, листы ДСП или фанеры — на пол. Пространство между обшивкой заполняется теплоизоляционными материалами. Новая строительная технология предполагает применение крупноформатных пустотелых блоков, укладываемых на железобетонно-керамические балки. Пористая структура обеспечивает малый вес перекрытия, его высокие звуко-, тепло- и шумоизоляционные свойства.

Стоимость

Цену железобетонных изделий определяет вес, размеры, качественные характеристики используемых материалов, условия доставки, местонахождения завода производителя, сооружаемого объекта. При больших объемах заказа и постоянных поставках предоставляются скидки. Также, на стоимость плит перекрытия различного веса оказывает влияние наличие действующих акций, бонусных программ. Средние цены московских компаний:

Сэкономить на покупке железобетонных перекрытий можно несколькими путями: сравнить цены разных производителей, ознакомиться с условиями действующих акций, приобретать сразу полный комплект ЖБИ, требующихся для строительства.

1.3.13. Расчёт монтажных петель

Определяем нагрузку от собственного веса плиты.

Объем плиты перекрытия:

P = V ⋅ γ_f ⋅ ρ ⋅ k_g = 0,806⋅1,35⋅25⋅1,4 = 38,1 кН.

k_g = 1,4 — коэффициент динамичности.

При подъеме плиты вес ее может быть передан на 3 петли.

Усилие на одну петлю:

N = P / 2х

Определяем площадь поперечного сечения одной петли из арматуры класса S240

f_yd = 218 МПа

A_st = N / f_yd = 13,47⋅10³ / 218 =61,79 мм².

Принимаем петлю ∅10 S240 A_st = 78,5 мм².

1.4. Конструирование плиты перекрытия

Армирование плиты производим сеткой, в которой продольные стержни являются рабочей арматурой плиты.

Принимаем 9 стержней ∅5 S400 (A_st = 177 мм²). Поперечные стержни сетки принимаем ∅4 S400 с шагом 200 мм.

В верхней полке по конструктивным соображениям принимаем сетку из арматуры ∅4 S500. Для поперечного армирования принимаем конструктивно короткие каркасы, устанавливаемые в приопорных четвертях пролёта плиты. Каркасы, устанавливаемые в крайних рёбрах и далее через 3 пустоты. Количество каркасов с одной стороны для данной плиты перекрытия равно четырем.

Диаметр продольных и поперечных стержней каркасов принимаем

∅4 S500.

Монтажную петлю принимаем ∅10 S240 (A_st = 78,5 мм²).

2. Расчёт колонны

2.1. Исходные данные

Таблица 5. Исходные данные

2.

Керамический пол δ = 86 мм, ρ = 16 кН/м³

Клеевой раствор δ = 12 мм, ρ = 18 кН/м³

Звукоизоляция из пенополистерола δ = 15 мм, ρ = 7 кН/м³

Цементно-песчаная стяжка δ = 45мм, ρ = 24 кН/м³

Ж/б пустотная плита перекрытия δ = 220мм, ρ = 25 кН/м³

Гидроизоляция из гидростеклоиза δ=4мм, ρ=6 кН/м³

Рис.3. Конструкция пола

Таблица 4. Сбор нагрузок на 1 м² перекрытия

EPC — СИСТЕМА ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ПУСТОТНЫХ ПЛИТ

Многопустотная плита представляет собой сборный, предварительно напряженный бетонный элемент с непрерывными пустотами, предусмотренными для снижения веса и, следовательно, стоимости и, в качестве дополнительного преимущества, для использования для скрытых электрических или механические пробеги.

Многопустотные плиты, используемые в основном в качестве систем настила полов или крыш, также применяются в качестве стеновых панелей, перемычек и элементов настила мостов.

Различные толщины

	EP 20 X 120 EP 8 X 4 20 см x 120 см  8 дюймов x 4 фута 276,26 кг/м2 55,47 фунта/кв. фут.
	EP 25 X 120 EP 10 X 4 25 см x 120 см  10 дюймов x 4 фута 340,37 кг/м2 68,38 фунтов/кв. фут.
	EP 30 X 120 EP 12 X 4 30 см x 120 см  12 дюймов x 4 фута 384,5 кг/м2 77,24 фунта/кв. фут.
	EP 35 X 120 EP 14 X 4 35 см x 120 см  14 дюймов x 4 фута 421,4 кг/м2  84,68 фунта/кв. фут.
	EP 40 X 120 EP 16 X 4 40 см x 120 см  16 дюймов x 4 фута 458,54 кг/м2 92,10 фунта/кв. фут.
	EP 45 X 120 EP 18 X 4 45 см x 120 см  18 дюймов x 4 фута 514,6 кг/м2 103,41 фунт/кв. фут.
	EP 50 X 120 EP 20 X 4 50 см x 120 см  20 дюймов x 4 фута 555,13 кг/м2 111,52 фунта/кв. фут.

Полая несущая плита / доски

Категория проекта

• Фотогалерея
• Видеогалерея
• Почему многопустотные плиты
  и их применение
• Инвестиции в завод и оборудование
  и производственные затраты
• Сравнение с конкурентами
• Складское хозяйство — пустотелая сердцевина, используемая для облицовки стен/полов
• Схема завода — открытый доступ к небу и список машин
• Требование к заводу по наладке многопустотных плит
• Экструзионная машина для несущих плит
• Оборудование для раздачи абатментов и натяжных стальных прядей.
• Оборудование для дозирования, дозирования и смешивания бетона. и элементы управления
• Подача бетона мини-самосвалами

• Станок для резки плит
• Краны и подъемное оборудование
• Установка досок
• Формирователь скольжения M/c — универсальный для перекрытий, балок, Т-образных балок….
• Многослойный скользящий формовочный станок M/c — плита, балка и двойная Т-образная балка

Пустотные несущие плиты / доски для крыш и полов

Почему пустотелые плиты / доски / стеновые панели и т. д.: —

Сборный предварительно напряженный несущий бетон Пустотные плиты используются для полов и кровли и имеют преимущество перед эквивалентным монолитным перекрытием, поскольку они примерно на 30% легче ( с продолжающимися пустотами) с такой же несущей способностью. Производство многопустотных плит с помощью оборудования для производства сборных железобетонных изделий выполняется быстро и качественно по сравнению с утомительным литьем полов на месте. Использование сборных железобетонных изделий приводит к меньшему количеству отходов, образующихся на строительных площадках.
Предварительно напряженные стальные пряди заделываются в сильно уплотненный бетон перед экструдированием многопустотной плиты. Следовательно, на плите можно использовать более длинные пролеты с большими нагрузками. Будучи легким, фундамент также значительно легче, а количество опорных балок и колонн также уменьшено, что приводит к свободному свободному пространству, поэтому вы можете иметь максимальную гибкость для создания просторных интерьеров, офисов без колонн, парковочных площадок и т. д. Ковер площадь также увеличится на 3-5%.
Поскольку пустотные плиты имеют сплошные пустоты, их можно использовать для электрических и сантехнических нужд. При использовании продукта с полым сердечником необходимо иметь собственную команду установки или создать одну группу субподрядчиков для быстрого прогресса. Плита может быть поднята и установлена ​​непосредственно с транспортных средств с помощью крана и помещена на их опоры. Мы можем возводить до 250 м2 пустотных плит в день с помощью одной бригады и одного крана.

Применение для многопустотных плит / досок / стеновых панелей и т. д.: —

Его можно использовать в торговых центрах, коммерческих зданиях, офисных комплексах, многоуровневых парковках, мостах, высотных зданиях, проектах массового доступного жилья и жилых поселков, школах, колледжах, стадионах, общественных и спортивных крытых залах, пешеходных мостах, Фабрики и промышленные здания, складские помещения и холодильные камеры, так как они обладают хорошими изоляционными свойствами.
Пустотные плиты являются идеальным выбором для производителей мягкой стали PRE-Fab для быстрого и простого строительства высотных зданий или заводов даже при любой заданной внутренней высоте помещения.
Используя небольшой модификационный комплект на боковом профиле нашей экструзионной машины для производства плит, вы можете экструдировать многопустотные плиты с расположением шпунтов и пазов, которые можно использовать для блокировки стеновых панелей, подвальных стен, подпорных стен, парапетных стен, звукоизоляционных стен для автомагистралей. , железные дороги и особенно составные стены. Здания из сборного железобетона с пустотелыми конструкциями не создают помех для сетей Wi-Fi, Интернета и радиосигналов.

Важные преимущества

1). Очень низкие инвестиции — установка завода открыта, всего через месяц для немедленного производства. Плиты экструдируются с помощью экструзионного станка и других вспомогательных машин на хорошо выровненной длинной бетонной платформе и естественным образом отверждаются в жарком и влажном климате, разрезаются по размеру, поднимаются и хранятся по бокам литейной платформы.
2). На вышеупомянутой бетонной платформе и с теми же вспомогательными машинами изготовьте другие элементы: бетонные панели для изготовления перегородок, мультиэкструдированные элементы, такие как перемычка, колонна, балка, столб ограждения, буква «Т» и т. д. 3). Наш завод так же хорош, как мобильный завод. Установка над заводом на центральной дороге проектной площадки и экструдирование сборных пустотелых плит и бетонных панелей для изготовления перегородок + также добавление форм для изготовления сборных лестниц и т. д. Следовательно, все это сократит хлопоты и затраты на транспортировку плит и панелей. + Экономия на налогах и гос. обязанности, так как производство находится на объекте. после завершения работ оставьте бетонную платформу для использования в качестве дороги на площадке.
4). Мы поставляем производственный завод «под ключ», полностью оборудованный экструдерами, станками для натяжения, станками для резки слябов, дозирующими установками, козловыми кранами и т. д. с техническими ноу-хау и поддержкой.
5). Начните с наименьших вложений в 1,60 Cr, затем увеличьте до максимальной емкости с максимальным до 4 Cr.
6). Окупаемость инвестиций заключается в использовании / продаже 6-месячной продукции Slab, т. е. 51 000 м2 (5 48 000 футов2).
Пустотные плиты — это сочетание передового дизайна и эффективных методов производства. Пустотные плиты требуют меньших перегородок, позволяют строить большие пространства с большей архитектурной свободой и гибкостью строительства во время и после строительства.
