технология монтажа навесных фасадных систем, устройство фасада частных жилых домов

Внешняя отделка дома или здания каждый год выходит на более новый и качественный уровень. Сегодня владельцы частных домов и построек всё чаще стали использовать для облицовки своего жилища вентилируемые фасады. Это красивый и практичный способ украсить свой дом, с которым справится практически любой желающий.

Особенности и предназначение

Если обратиться к определению вентилируемого фасада, то его характеризуют как целую систему, состоящую из нескольких компонентов.

  • Металлический каркас. Он крепится непосредственно к несущим стенам таким образом, что между облицовочными плитами и слоем утеплителя остаётся воздушный карман. По этой причине данный тип конструкции и называется вентилируемый.
  • Слой утеплителя. Как правило, используется минеральная вата. Мастера советуют не применять в качестве утепления пенопласт или пенополистирол, так как они имеют низкий уровень шумопоглощения и пароизоляции.
  • Облицовочные плиты или блоки. Они могут быть из керамогранита, фиброцемента и прочих материалов.

Вентилируемые фасады получили своё широкое распространение в России благодаря ряду отличительных и уникальных свойств. Данная технология была заимствована у западных коллег и с успехом широко применяется в нашей стране. Их устанавливают как на обычных частных домах, так и в качестве наружной облицовки зданий, например, супермаркетов, торговых центров. Их достоинства трудно приукрасить.

Следует выделить его защитные свойства. Как правило, вентфасад изготавливается из прочных гидрофобных материалов, которые отлично защищают стены и само здание от влаги и перепадов температуры. Если же какая-то часть водяного пара просочилась между щелей, то она поглощается толстым слоем дренажа. Навесная облицовка служит как минимум 25–30 лет. Длительность срока службы зависит от выбранного материала. Если используется керамогранит, то гарантируемый срок эксплуатации составляет минимум 50 лет.

Данная система имеет ряд отличительных черт и по своим термоизоляционным качествам. Такой фасад не даёт нагреваться стенам, а вследствие этого не перегревается внутреннее помещение. В комнате всегда комфортно: умеренно тепло и нежарко. Благодаря своей лёгкости в установке можно очень быстро сделать внешний косметический ремонт. А большое разнообразие материала даёт неограниченное количество вариантов для создания уникального дизайна постройки.

Нельзя не упомянуть о его звукоизоляционных свойствах. Из-за воздушной прослойки такой фасад способен сдерживать довольно высокий уровень шума. В сочетании с тройным или двойным стеклопакетом такие стены будут давать оптимальный уровень тишины в условиях шумного города. Материалы, которые входят в систему навесных вентилируемых фасадов являются пожаростойкими и не дают распространяться огню.

Конструкция: плюсы и минусы

За последние несколько лет количество проектов жилых зданий, общественных организаций, учебных заведений с установкой вентилируемого фасада увеличилось в десятки раз. Как и другие облицовочные конструкции, вентфасад имеет ряд преимуществ и недостатков, которые обязательно необходимо учитывать при его установке и дальнейшей эксплуатации.

Минусов у данной фасадной конструкции немного, но они имеют место. В первую очередь специалисты отмечают, что система каркасных металлических узлов для крепления может ухудшить однородность теплового воздушного барьера. Металл не держит тепло, поэтому необходимо закладывать более толстый слой утеплителя. Это особенно важно для северных регионов страны.

При неграмотном расчёте теплового коэффициента материалов теплоизоляция будет плохой.

По этой причине может появиться ряд проблем, которые требуют очередного денежного вливания. Если говорить об утеплителе, то тут тоже есть ряд нюансов. В ходе длительного использования он претерпевает ряд изменений: усадка и истончение.

Чтобы данная конструкция хорошо выполняла свои функции, мастера советуют укладывать утеплительный материал как «пирог». Первый слой состоит из более мягкого и рыхлого утеплителя, а последующий – более жёсткий и плотный.

Устройство вентилируемого фасада подразумевает наличие небольшого воздушного зазора и узких щелей. Во время дождя или активной весенней оттепели влага легко попадает в воздушные карманы. Это приводит к разбуханию и утяжелению минваты, а также появлению плесени в доме или квартире. Чтобы предотвратить такие последствия, необходимо укладывать специальную гидроизоляционную плёнку для пароизоляции. Финансовая сторона вопроса тоже важна. Установка вентилируемого фасада немного дороже, чем крепёж обычных сайдинг панелей. Такая цена получается вследствие большого количества расчётов и используемого материала.

Если говорить о плюсах, то стоит начать с универсальности вентилируемых фасадов. Благодаря своей простоте монтажа он может применяться на зданиях и строениях любого типа.

Данная конструкция устанавливается намного быстрее, чем обычная облицовка, так как не требует первоначальной подготовки стен к монтажу.

Если какая-то облицовочная плита деформировалась (надкололась или отломилась), то она легко и просто меняется. Не нужно снимать все панели с ряда.

Вентфасад является отличным защищающим щитом для здания от атмосферных явлений. Из-за уникальной системы вентиляции воздушные потоки не дают скапливаться водяному пару, «выдувают» излишки тепла в жаркий день, а также сохраняют внутреннее тепло здания за счёт воздушного кармана. Данный фасад может окупиться за 10–15 лет использования при условии качественного монтажа по всем правилам и нормам. Собственник здания будет тратить намного меньше средств для сохранения тепла в помещении.

В условиях частного дома, где есть своё отопление, потребуется намного меньше газа или другого топлива для поддержания комфортной температуры в комнатах. Дополнительных средств на уход за облицовкой не потребуется. Если сравнить количество положительных и отрицательных сторон вентфасада, то можно с уверенностью сказать, что он отлично подходит для климатических условий России и достойно прослужит весь свой гарантированный эксплуатационный срок.

Основные элементы: виды и свойства

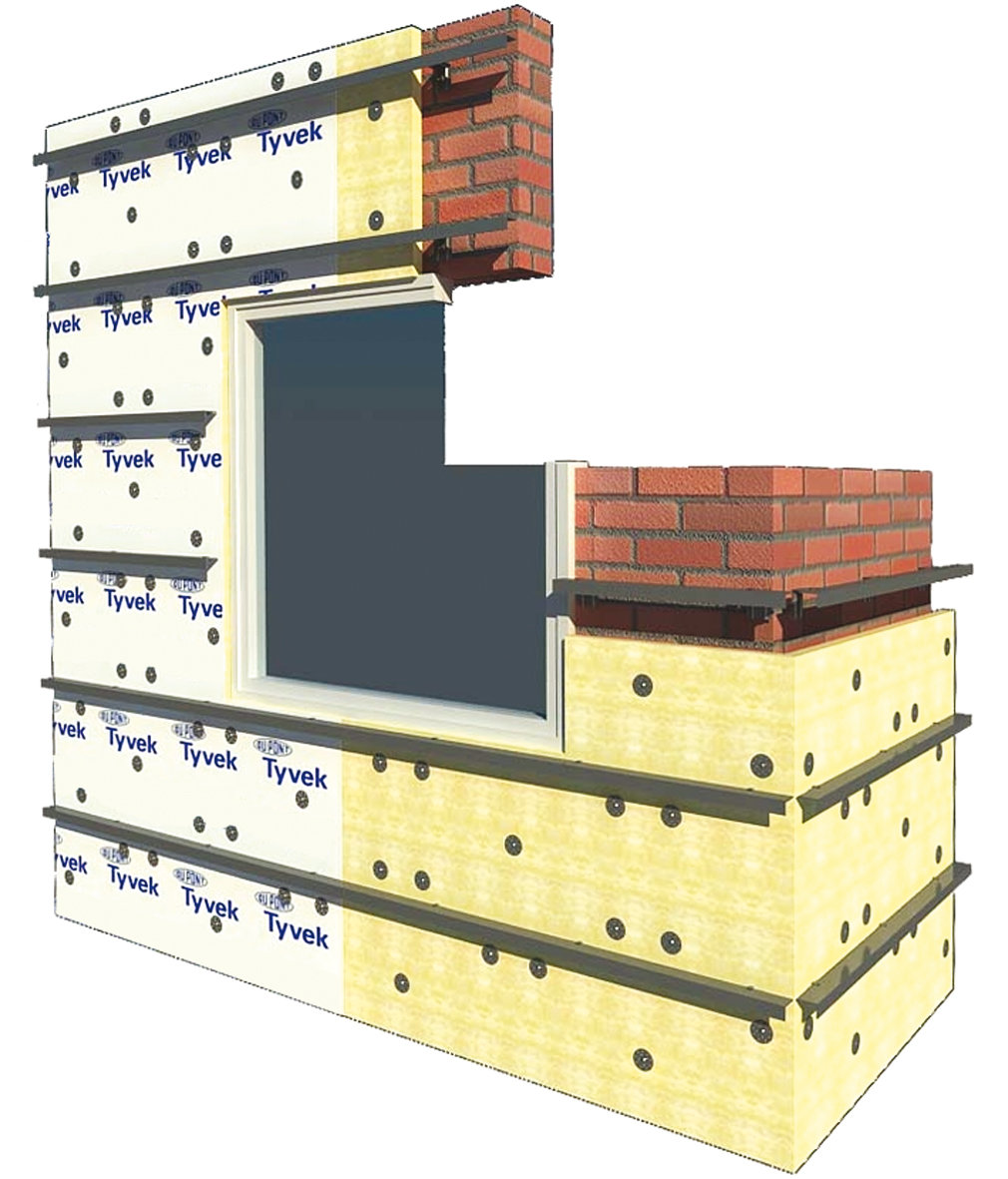

Вентилируемый фасад имеет чёткую структуру, которая состоит из ряда элементов. Очень важно, чтобы монтажник умел работать со всем видовым разнообразием материалов и знал их физические свойства. В противном случае неопытный работник может допустить большое количество грубых ошибок, которые могут существенно повлиять на конечный результат.

Первый и самый основной элемент – это опорная стена. Её технические параметры определяют выбор конструкции, которая в дальнейшем будет устанавливаться.

  • Отклонение стен по вертикали и горизонтали от прямой оси. Очень часто приходится работать с постройкой, где фундамент перекосился или стены имеют неровную структуру. В связи с этим приходится подбирать особую систему креплений, которая не будет усиливать нагрузку на строение.
  • Используемый материал для строительства объекта. Сегодня дома и здания строят из различного строительного материала: кирпича, дерева, пеноблоков и других. Они имеют разный состав и определённые технические параметры, которые обязательно необходимо учитывать при установке вентилируемого фасада.
  • Степень изношенности несущих стен и конструкций.

Если хочется улучшить фасад здания, который построен из старого и крошащегося кирпича, то нужно использовать лёгкие и в то же время прочные материалы. Они будут «держать» стены и не давать им разрушаться дальше.

Второй элемент вентфасада – это подконструкция или подсистема. К ним относятся следующие элементы:

  • кронштейны;
  • несущий профиль;
  • вспомогательные материалы (крепёжные уголки, анкеры, дюбели, саморезы и другие).

С помощью этих элементов создаётся прочная решётка, на которую в дальнейшем крепится утеплитель и облицовочный материал. Благодаря ей и создаётся то самое необходимое воздушное пространство или вентиляционные карманы. А также не требуется клеевой раствор, чтобы крепить фасадные плиты, а это существенная экономия средств. Сегодня существует производство как деревянных, так и металлических планок. Выбор материала зависит от здания, утеплителя и облицовочных плит.

Следующий слой является теплоизоляционным. Он включает в себя слой утеплителя, который выполняет следующие функции:

  • защищает стены от промерзания, образования ледяной корки, инея;
  • не даёт влаге разрушать конструкцию дома изнутри;
  • сдерживает тепло внутри здания;
  • обеспечивает дополнительную звукоизоляцию в помещении.

Лучше всего в качестве утеплителя брать минвату – это негорючий материал. Он не впитывает влагу, лёгок в использовании и отлично выполняет свои функции. В более холодных регионах очень часто перед слоем утепляющего материала укладывают паронитовую прокладку, которая выполняет терморазрывную функцию. Дополнительная изоляция помогает избежать появления так называемых мостов холода.

Четвёртым элементом в системе вентилируемого фасада является ветрозащитная мембрана. Она необходима для того, чтобы сдерживать влагу и не давать ей проникать в дальнейшие слои.

На рынке можно встретить утеплитель, который уже имеет слой данной плёнки, но лучше её покупать отдельно (промежутки между плитами тоже должны быть «укрыты»).

Следующее звено в данной конструкции – это воздушный зазор. Здесь он играет ключевую роль, ведь благодаря ему создаётся тяговый эффект. Потоки воздуха равномерно циркулируют под облицовочным материалом и не дают влаге оседать на поверхности утеплителя и защитной плёнке. А также он участвует в тепловом обмене между окружающей средой и самим зданием. Благодаря зазору теплопотери в зимний период значительно ниже.

Завершающий элемент системы – это облицовочные плиты. Они могут быть изготовлены из различного материала: песчаника, керамогранита, мрамора и других. Фасадные панели подбираются под тип здания, состояние его стен (степень обветшалости) и прочим эстетическим предпочтениям (цвет, форма, структура). Облицовка выполняет следующие функции:

  • защищает постройку от внешних воздействий: перепадов температуры, дождя, снега и других;
  • скрывает под собой утеплитель и прочие коммуникации при наличии;
  • улучшает внешний вид строения, а также придаёт ему современный и красивый облик.

Воздушный зазор

Одним из важных аспектов вентилируемого фасада является воздушный зазор. В первую очередь необходимо понять его основные функции, такие как:

  • он помогает выровнять оказываемое давление на фасад здания во время сильных ураганов или резких порывах ветра;
  • воздушный карман помогает сдерживать тепло внутри здания;
  • вентзазор не даёт проникать каплям дождя внутрь. Стены постройки всегда сухие;
  • благодаря своей «капиллярной» системе фасад продувается. В связи с этим водяной пар не задерживается внутри, вследствие чего уменьшается риск появления плесени и грибка;
  • воздушный зазор помогает скрыть все шероховатости и неровности поверхности стен. Такой фасад особо актуален для старых зданий.

Существует ряд нормативных документов, где указывается минимальное значение вентиляционного зазора. Воздушный промежуток между утеплителем и облицовочными панелями должен ровняться как минимум 2–2,5 см. Расстояние может уменьшаться или увеличиваться в зависимости от ровности стены или климатических особенностей региона. Главное, чтобы его хватало для нормального функционирования дренажного слоя. Бывают и весьма большие расстояния – 10–13 см.

Мастера советуют, чтобы зазор не превышал 15 см, так как он не будет выполнять свою основную функцию – теплоизоляцию.

Расчёт делается на основе таких параметров, как:

  • площадь одного листа или плиты фасадного покрытия;
  • его толщина.

Если есть открытые швы с каждой стороны панели, то зазор должен равняться – 5 см, при условии того, что облицовочный материал имеет ширину 0,2–1 см и площадь поверхности отдельной плиты составляет 0,3–0,4 кв. м, а с меньшей площадью – 3 см. В случае наличия только горизонтальных или вертикальных открытых швов расстояние воздушного зазора должно быть 4 см, когда ширина также 0,2–1 см и площадь поверхности одной панели составляет – 0,3–0,4 кв. м. С меньшей площадью вентзазор должен составлять 2 см.

Немаловажным моментом при подсчёте расстояние между облицовкой и утеплителем является пожаробезопасность. Из школьного курса по физике все помнят, что огонь горит только там, где есть кислород. Так как между фасадными плитами есть воздушный поток, который может создавать тяговый эффект как в русской печи, то он может создать ситуацию, способствующую распространению огня по зданию. Поэтому чем больше ширина воздушного кармана, тем большему риску подвергается строение во время пожара. В связи с этим требуется установка специального барьера, который будет сдерживать воздушные потоки и не даст распространяться пламени. Если зазор небольшой (2–3 см), то он не потребуется.

Разновидности систем

Сегодня рынок переполнен разнообразными материалами для установки вентилируемого фасада. Они разнятся как по цене, так и по качеству. В связи с этим условно выделяют три группы, которые различаются по ценовой политике. Это лишь основной список систем, используемых на вентилируемых фасадах. Каждый год появляются всё более совершенные и универсальные облицовочные плиты или панели, которые могут порадовать своим внешним видом, отличными физическими свойствами и приятной ценой.

  • Бюджетный вариант. Здесь используются недорогие материалы. Металлический каркас выполняется из алюминиевого или цинкового профиля. В качестве утеплителя берётся стекловата или шлаковата. Облицовка тоже простая. Это может быть плитка из искусственного камня, деревянные панели, виниловый или алюминиевый сайдинг.
  • Среднеценовой вариант. Как правило, здесь подбираются товары со средней ценой либо какие-то материалы более дорогие, а какие-то более дешёвые. Например, каркас может быть сделан из оцинкованной стали, утеплитель выбран со средней ценой, а в качестве облицовки – профлист или металлопрофиль. Либо, наоборот – экономят на каркасе с утеплителем и приобретают более качественную фасадную плитку из композитных материалов.
  • Дорогой вариант. Здесь подбираются высококачественные материалы, чтобы максимально продлить срок службы вентфасада. Если, например, это частный коттедж и собственнику хочется как можно реже делать внешний косметический ремонт, то предпочтение будет отдаваться каркасу из стали с антикоррозийным напылением, качественному утеплителю – минвата, пеноплэкс, и плитке из композита (они особо устойчивы к агрессивной внешней среде).

Стоит понимать и тот факт, что выбор комплектующих должен базироваться на материале, из которого построены стены. Если это газобетон, то все выбранные материалы должны быть облегчёнными. Для монолитного или кирпичного дома подойдут практически любые конструкции.

Мастера же классифицируют вентилируемые фасады по типу используемых фасадных плит.

  • Облицовка из фиброцементных панелей. Это один из часто используемых видов облицовки. Он состоит из цемента, стекловолокна, целлюлозы и пластмассы. Плиты имеют большой эксплуатационный срок и являются отличным дополнительным теплоизолятором за счёт своей плотной структуры. Они имеют красивую текстуру, а также большую цветовую палитру. Они являются экологически чистым продуктом, не выделяют ядовитых веществ в атмосферу при нагревании. Ещё одним положительным качеством такой облицовки является регулируемый вес. Производители могут изготавливать более лёгкие и тонкие плиты для ветхих зданий, чтобы уменьшить нагрузку на несущие стены и фундамент. Существенных минусов немного – способность впитывать влагу, а как следствие этого увеличивать вес на 4–6% от общей массы.
  • Облицовка под имитацию натурального камня или кирпича. Этот вариант практичен и всегда в моде. Данный фасадный материал прослужит долгий срок. Он изготавливается из смеси цемента, гипса и каменной крошки. Он не впитывает влагу, имеет небольшой вес и представлен различными цветовыми вариантами.
  • Алюминиевые композитные панели. Сразу необходимо отметить, что это многослойный облицовочный материал, который состоит из нескольких слоёв алюминия, целлюлозы или пластика. К отрицательным качествам можно отнести высокую цену и возможность поцарапать слой краски. Преимуществ у таких фасадных плит много, а именно:
    • обладают отличными звуко- и теплоизоляционными свойствами;
    • не подвергаются коррозии;
    • не поддаются воздействию ультрафиолетовых лучей, пищевых кислот и щелочных растворов;
    • отличное соотношение веса и прочности, плиты очень прочные и жёсткие по структуре;
    • не впитывают влагу;
    • не поддаются горению.
  • Алгомератные плиты. Это один из самых долговечных облицовочных материалов. В его состав входят только натуральные компоненты: гранитная и мраморная крошка. По своей структуре он является очень прочным и надёжным материал, поэтому плитка не поддаётся воздействию атмосферных явлений в виде дождя, града, снега, сильного ветра. Если говорить о фактуре, то она бывает шероховатая и гладкая. Цветовая палитра весьма разнообразна и порадует покупателя большим выбором.

Такая облицовка имеет немалый вес, поэтому мастера рекомендуют крепить такие плиты только на стальной каркас.

  • Стеклянные фасадные панели. Такой вид чаще всего встречается на крупных бизнес-центрах или торговых комплексах. Они придают особый шарм и красоту, делая здание ультрасовременным, модным и воздушным. Данный вид облицовки имеет как положительные, так и отрицательные стороны. К плюсам можно отнести эффектность фасада, надёжность и прочность и небольшой вес. К минусам стеклянных фасадных панелей принадлежат, такие как:
    • в холодный период образуется конденсат;
    • необходимость в ежемесячной чистке, иначе на поверхности будут разводы от капель дождя или других осадков;
    • если плиты плохо закреплены или здание рушится, то они могут разбиваться и образовывать стеклянную крошку, которая весьма травмоопасна
  • Панели из натурального дерева. Деревянная облицовка на рынке существует давно и ценится за свои уникальные качества. В первую очередь она является экологически чистым материалом, который не наносит вреда человеку. Данные панели «дышат» и обладают отличными теплоизоляционными свойствами. Деревянные панели делают здание или дом более уютным и приятным на вид.

Минус такого фасада лишь в том, что его необходимо часто обрабатывать от насекомых-вредителей, покрывать защитным раствором от плесени и грибка.

Производители и инновации

Вентилируемый фасад – это сравнительно недавно заимствованная технология облицовки здания. Она уже успела себя зарекомендовать на рынке и получить положительные отзывы от потребителей. Сегодня на территории России насчитывается более 150 компаний, которые занимаются производством необходимых комплектующих материалов (крепления, облицовочной плитки, утеплителя и других), его расчётом для строений с последующим монтажом.

Если говорить об отдельных фирмах, то одной из наиболее известных является White Hills. Данная компания занимается производством облицовочных панелей из камня по технологии вибролитья. Они зарекомендовали себя как поставщика и изготовителя качественной продукции, которая поможет осуществить любую дизайнерскую задумку. А также у них есть уникальная система крепления фасадных плит. Благодаря ей влага не задерживается в воздушных карманах, а воздух постоянно циркулирует.

White Hills гарантирует, что её продукция прослужит как минимум 40 лет. Вентилируемые фасады от компании White Hills ценятся и за рубежом.

Не уступает в качестве и фирма из Швейцарии Alucobond. Их продукт – это металлические многокомпонентные сэндвич-панели, которые также называют алюкобонд. Это долговечный строительный материал, который может прослужить как минимум 40–50 лет без ремонта или любых других вмешательств. Благодаря своим пластичным свойствам такие панели легко поддаются резке и «подгонке» под форму стены. Они очень прочные, не подвержены коррозии, не реагируют на пищевые кислоты и щелочные растворы.

Дизайн данного облицовочного материала имеет массу вариантов. Панели имеют большой цветовой выбор, а также могут имитировать различные поверхности (мрамор, дерево, хром и другие). Потребители отмечают, что они легко и быстро крепятся и не создают дополнительной нагрузки на фундамент и несущие стены. К минусам алюкобонда относятся следующие:

  • материал выделяет ядовитые вещества при горении;
  • в случае замены необходимо снимать ряд дополнительных панелей.

Высоко ценится продукция компании Nord Fox. Она производит все необходимые комплектующие для установки вентилируемого фасада, а также высококачественные облицовочные панели. Их устанавливают как на частные постройки, так и на многоэтажные бизнес-центры. Красотой и эстетичностью фасадной плитки отличается продукция «Фасад-строй». Её ценят за большой выбор фактур и текстур материала, а также приемлемую цену.

Радует продукция фирмы Scanroc. Она предоставляет большой выбор материала по приятной цене. Одной из самых продвинутых в техническом плане страной является Япония. В изготовлении фасадных панелей японские компании также отличились. Японские облицовочные плиты представляют собой солнечные панели, которые накапливают солнечную энергию и преобразуют её в электричество.

Данный вид фасада весьма дорогостоящий, но он окупается примерно через 5–6 лет использования.

Правила расчёта материалов

По правилам и нормам строительных и отделочных работ все расчёты комплектующих материалов выполняются ещё на этапе проектирования частного здания или дома. Но на практике выходит немного иначе. Бывает так, что владелец хочет улучшить внешнее и внутреннее состояние постройки за счёт установки вентилируемого фасада, где тоже понадобится предварительный расчёт необходимых элементов.

Можно сделать как самостоятельный расчёт, так и обратиться к специалистам, если мало опыта в таком вопросе. Второй вариант является проще и лучше, так как человек получит точные данные: количество крепёжных конструкций, толщину и плотность утеплителя (всё зависит от влажности региона и теплотехнических параметров здания), а также количество облицовочного материала. В случае когда хочется сэкономить средства, с такой задачей справится практически любой желающий.

Сначала необходимо сделать схему постройки, где будут указаны такие параметры, как высота, ширина и длина. Чтобы не обмерять собственноручно, можно воспользоваться техкартой здания, где все величины указаны. Далее, простыми математическими действиями находится площадь стен. Так как окна и двери не покрываются вентилируемым фасадом, то их квадратура вычитается из общей площади поверхности стен.

Если строение имеет необычную или сложную форму, то для простоты подсчётов она делится на простые фигуры (квадрат, прямоугольник).

Узнав необходимые параметры можно приступать к подсчёту материала. Стоит начать с пароизоляции. Её количество равняется площади поверхности стен. Плюсом ко всему необходимо ещё добавить по 20–30 см с каждого края на перехлёст по углам, чтобы достичь однородности покрытия. Количество утеплителя точно совпадает с площадью. Не нужно оставлять припуски.

Главным параметром в его выборе будет коэффициент плотности и толщина одной пластины. Каждый регион России имеет свои климатические особенности, поэтому данные величины очень важны. Где доминирует влажный континентальный климат, мастера советуют использовать более плотный и толстый слой, но вентзазор должен быть небольшим, чтобы попадало меньше влаги. Это связано с тем, что минвата впитывает в себя влагу и увеличивает свой вес, а соответственно возрастает давление на 1м² поверхности стены.

Не стоит забывать и про строительные грибки для фиксации утеплителя. Их количество берётся из расчёта 5–6 штук на 1 лист.

Облицовочный материал равен площади стен, но стоит добавить несколько плит на случай брака или обрезки. Чем больше строение, тем больше должен быть запас (примерно 5–7% от общего количества). Немного сложным будет подсчёт металлического каркаса. Это связано с тем, что частотность пересечений зависит от вида и веса фасадных плит или панелей.

Мастера рекомендуют брать каркас с запасом: чем крепче будет держаться материал, тем дольше он прослужит.

Способы монтажа

Технология установки вентфасада довольно сложная. Чтобы своими руками сделать всё правильно, необходимо всю работу выполнять пошагово и без спешки. Как говорят мастера, только в течение года после монтажа будут выявляться все допущенные огрехи и неточности: может отвалиться фасадная плитка, выпасть кусок утеплителя, если он плохо прикреплён. Вся работа делится на несколько этапов.

  • Подготовительная работа. Первое, что необходимо сделать – это отгородить территорию с помощью предупреждающих знаков для безопасности окружающих. Это правило в основном касается больших зданий, которые находятся в оживлённых местах города. Далее, делается осмотр стен. Выявляются все огрехи и состояние несущих конструкций. Следует осуществить демонтаж всех навесных крепежей, которые будут мешать дальнейшей работе. Убирается мусор, соскабливается старая штукатурка. Поверхность подготавливается для установки подконструкции (металлического или деревянного каркаса).
  • Разлиновка стен. На данном этапе потребуется рулетка, лазер и бечёвка. Они помогут сделать разлиновку без кривизны и отклонений. Первым делом обозначается нижняя горизонтальная линия, которая будет ориентиром для установки самого нижнего уровня облицовочного материала. Далее, с помощью верёвки делаются вертикальные и горизонтальные оси под прямым углом с одинаковым удалением друг от друга.

В местах их пересечения крепятся так называемые маяки – это будущие места крепления кляймеров для деревянного бруса, дюбелей и кронштейнов.

  • Установка кронштейнов, которые будут удерживать металлический каркас. Для этого в намеченных точках делаются отверстия с помощью перфоратора. Стоит отметить, что перфоратор подойдёт не для всех стен. Если они выполнены из газобетонных блоков или пористого кирпича, то здесь необходимо воспользоваться дрелью со специальным сверлом. Далее, вбивается дюбель.
  • Установка металлического каркаса. Он закрепляется саморезами. Здесь происходит изготовление так называемой сетки, в которую как в пазл будет закладываться минвата. На этом же этапе монтируются пожарные отсечки, которые необходимы для преграждения свободного хода воздушных потоков. Они не дают распространяться огню по внешнему периметру здания. Стоит отметить, что длина отверстия должна быть на несколько миллиметров больше. Затем при помощи анкеров закрепляются кронштейны.
  • Укладка утеплителя. Перед утеплением стен их необходимо заранее обработать специальным раствором, который предотвращает появление плесени и грибка. Листы утеплителя кладутся в готовую «сетку» настенного каркаса. Закрепляются они при помощи дюбелей со специфической шляпкой на конце, чтобы материал не соскальзывал или проседал. Поверх настилается гидроизоляционная плёнка.

Очень важно, чтобы её края находили друг на друга минимум на 15 см, иначе не будет достигаться необходимый эффект. Мастера советуют начинать укладывать листы утеплителя снизу вверх в горизонтальном направлении. Так, будет меньше щелей и нестыковок между материалом.

  • Монтаж облицовочных плит. Сначала устанавливаются несущие направляющие. Сверху на них крепятся профили, на которые будут навешиваться фасадные плиты или панели. Профиль должен подбираться под вид фасадного материала, так как каждый из них имеет свои особые параметры: вес, толщина и другие. Облицовочный материал закрепляется при помощи специальных заклёпок или саморезов. Необходимо выдерживать одинаковое расстояние между стыками плит. Для прочности конструкции квадрат из плиток внутри закрепляется дополнительным металлическим замком.
  • Установка откосов. После монтажа фасада можно приступать к оконным откосам и откосам на лоджии или балконе.

Красивые примеры

Существует масса возможных вариантов оформления вентилируемого фасада. Главное, чтобы красота совмещалась с функциональностью без ущерба для постройки. На данном изображении показано яркое сочетание цветов, которое освежает здание, делает его более привлекательным.

Частный дом тоже может быть необычным и современным. Здесь идёт сочетание двух видов облицовочных плит: из металла и керамогранита. В северных регионах страны очень часто делают вентилируемый фасад с двухслойным утеплением, которое блокирует появление «мостов холода».

Наличие двух слоёв никак не отражается на внешнем виде постройки.

Фасадные плиты могут иметь абсолютно разную форму и фактуру. На этом примере показано удачное сочетание шестигранной формы и стеклянной поверхности. Строение выглядит весьма эффектно и необычно. Особого внимания требует к себе нестандартное оформление крыши. Плитку уложили не чётко по контуру дома, а сделали немного выше. Из-за этого вся постройка кажется более воздушной и лёгкой.

Такое здание навсегда запомнится жителям данного города. Здесь показано удачное сочетание форм, цвета и фактуры. Круглые окна и округлый орнамент на вентфасаде создают футуристический образ, на который всегда хочется смотреть.

Об особенностях монтажа и осмечивания вентилируемых фасадов смотрите в следующем видео.

Отделка дома вентилируемым фасадом

Сейчас постоянно появляются инновационные строительные материалы, которые помогают создать не только эффектный внешний вид строения, но и значительно увеличить срок его качественной эксплуатации. К таким новшествам может быть отнесена отделка домов вентилируемым фасадом, которая часто используется при строительстве новых сооружений и реконструкции старых.

Преимущества вентилируемых фасадов

Система вентилируемого фасада применяется все чаще в частном строительстве. Это обуславливается наличием массы преимуществ у такого варианта отделки фасада:

  • Поддержание правильного уровня влажности не только стены, но и внутри помещений. Это помогает создать комфортный микроклимат в доме и значительно увеличить срок эксплуатации здания.
  • Защита стен от внешних воздействий.
  • Повышение уровня звукоизоляции здания.
  • Отличная маскировка некоторых дефектов стен, которые возникли при строительстве или эксплуатации.
  • Улучшение внешнего вида фасада здания за счет высоких декоративных качеств получающейся поверхности.
  • Возможность отделывать здание данной системой в любое время года.
  • Долговечность получаемого покрытия фасада за счет использования в системе только высококачественных материалов.
  • Легкость вентилируемой конструкции, которая позволяет не задумываться о несущей способности стен.
  • Пожаробезопасность, обеспечиваемая наличием негорючих и плохо воспламеняющих веществ в составе фасада.
  • Простота проведения ремонта вентилируемой конструкции без необходимости снимать покрытие со всей площади фасада.

Стоит помнить, что эти положительные моменты в вентилировании могут присутствовать только при использовании качественных материалов с правильными характеристиками пароизоляции, морозостойкости, гидроизоляции и толщиной.

Конструкция вентилируемого фасада

Данный тип вентилируемой системы для отделки фасада здания состоит из нескольких составляющих, о которых следует поговорить подробно.

Технические узлы конструкции

Каждая система для фасада имеет свои конструктивные узлы, которые предполагают использование соответствующих крепежей. Благодаря таким элементам, вентилируемый фасад становится максимально прочным и надежным. Выбор технологии определения технических узлов зависит от конкретного варианта монтажа системы. Стандартными для такого фасада являются узлы следующих видов:

  1. Узел прикрепления к несущей стене. Он выполняется при помощи кронштейна, на который система монтируется к поверхности.
  2. Узел прикрепления профилей к готовым кронштейнам.
  3. Узел для монтажа откосов вентилируемого фасада. Эта система подобна обрамлению дверных и оконных проемов в доме.
  4. Узлы для фиксации фасада на углах здания. Для этого используются специальные метизы углового типа и стойки.
  5. Узлы цокольного типа, расположение которых находится внизу и вверху стен.

Утеплитель и кронштейны подсистемы

Утеплитель является наиболее близким к стене слоем, за счет которого достигаются звукоизоляционные и теплоизоляционные качества фасадной конструкции. На данный момент в строительных магазинах предлагается огромное количество утеплителей, но для создания вентилируемого фасада подойдут не все их виды.

Главным показателем при выборе утеплителя для вентилируемого фасада становится паропроницаемость, которая способствует отведению влаги от конструкции стены. Такой показатель наблюдается у стекловаты или минеральной ваты с высокими показателями прочности, около 60 кг на 1 куб. метр. К примеру, такие материалы, как пенополистирол и пенопласт обладают ничтожно малой долей паропроницаемости, поэтому совершенно не подходят для создания вентилируемого фасада. Толщина используемого утеплителя высчитывается в зависимости от климатических условий того или иного региона и может находиться в промежутке между 4 и 20 см.

Утеплитель к стене приклеивается на специальный минеральный состав или крепится при помощи дюбелей. Для большей надежности, эти два способа часто сочетаются. В таком случаев клей наносится на поверхность плиты, а по углам она подкрепляется дюбелями. Длина дюбелей в вентилируемом фасаде используется от 70 до 250 мм с пластиковым или металлическим сердечником.

Важно! Утеплитель нанизывается на специальные кронштейны, на которые впоследствии крепится профиль системы вентилируемого фасада.

Мембрана паропроницаемого типа

Следующей составной частью вентилируемого фасада является двух- или трехслойная мембрана. Она должна обладать достаточным уровнем паропроницаемости. Лучше, если этот показатель будет такой же, как у утеплителя, использованного ранее. Такая мембрана осуществляет функцию защиты от попадания влаги на утеплитель и позволяет ей в газообразном состоянии отводиться со стороны утеплителя.

Воздушный зазор

После укрепления мембраны обязательно нужно создать воздушный зазор, так как именно он является главной идеей создания вентилируемого фасада. Благодаря ему, поток воздуха будет циркулировать снизу вверх между слоем утепления и облицовки. За счет этого, из внутреннего пространства фасада будет качественно отводиться влага. Циркуляция осуществляется путем изменения давления в естественном режиме, благодаря наличию внизу и вверху специальных щелей.

Толщину воздушного зазора высчитывают в каждом случае индивидуально по специальным формулам. Но минимальным его значением для вентилируемого фасада является показатель в 4 см. Если расстояние между утеплителем и облицовкой будет более 12 см, то возможно наличие гула при прохождении воздуха.

Каркас системы

Обрешетка системы позволяет надежно закрепить вентилируемый фасад на здании. Его выполняют из металла или дерева.  Первый материал отличается большей прочностью и надежностью, но и стоит значительно дороже. При новом строительстве с вентилируемыми фасадами обычно используются алюминиевые, оцинкованные или нержавеющие элементы. Дерево имеет небольшой вес и простоту обработки, но его главными недостатками являются подверженность к горению и гниение.

Так как металлический каркас стоит дорого, в некоторых случаях для создания вентилируемого фасада оправдано использование деревянного. К примеру, каркасно-щитовые здания лучше всего снабжать каркасом вентсистемы из древесины, следуя советам бывалых строителей и архитекторов. Стоимость такой конструкции, конечно, будет ниже, чем у металлических деталей, но относительно прочности и долговечности можно сказать, что брус значительно уступит даже алюминию. Для приближения к оптимальным характеристикам, деревянную обрешетку перед монтажом на фасад необходимо обработать специальными составами.

Подсистема крепится к стене здания разными способами: горизонтальным, вертикальным или смешанным. Более рациональным вариантом является второй, так как способствует более качественной естественной циркуляции воздуха и требует меньших затрат материала, в отличие от комбинированного способа.

Система прикрепляется к стене или в межэтажные перекрытия домов. Второй вариант выбирается в том случае, если есть сомнения в несущей способности стен. Для монтажа используются различные крепежные элементы, которые применяют в зависимости от выбранного типа крепления – закрытого или открытого. Открытый вариант подразумевает монтаж кляммерами и заклепками, а закрытый потайными кляммерами, штифтами или клипсами.

Облицовочный слой фасада

Последней деталью вентилируемого фасада является облицовка. Именно она и определяет внешний вид и стоимость конструкции. На этом элементе мы остановимся более подробно и рассмотрим все возможные варианты.

Сайдинг

Отделка фасада металлическим или пластиковым сайдингом сейчас находится на пике популярности в силу своей невысокой стоимости. Больше распространен второй вариант, так как производители предлагают огромный ассортимент этого материала и множество дополнительных элементов для декорирования.

Преимуществами этого вида отделки вентилируемого фасада являются долговечность, стойкость к возгоранию, отсутствие необходимости в постоянном уходе, простота монтажа.

Более дорогим материалом для того чтобы отделать фасад, является алюминиевый или стальной сайдинг, но он не получил широкого распространения, так как стоимость его значительно выше. Этот материал представляет собой изделия, выполняемые из оцинкованной стали со скругленными углами. Такие кассеты выпускаются в различном ассортименте цветов, среди которых можно без труда подобрать желаемый оттенок для фасада.

Во время всего срока эксплуатации, оформление из металлокассет будет оригинально смотреться на фасадах и не потеряет свой внешний вид со временем. К тому же такой материал позволяет всей грязи и пыли сходить с покрытия фасада естественным образом во время осадков.

Керамогранитная плитка

Данный вариант отделки относится к долговечным, функциональным и приятным на вид материалам. Он доступен для исполнения как частному застройщику, так и организациям. Керамогранит является искусственным материалом, который производится в виде плит и может быть обрезан до любого размера уже при строительстве фасада. Благодаря тому, что керамогранит обладает низкой пористостью, он достаточно прочен и износостоек. Выполняется материал в любой цветовой гамме, отличается фактурным древесным рисунком на лицевой поверхности.

Фиброцементная плита

Изготавливаются плиты из смеси цемента, фибры, минеральных наполнителей и специальных добавок. Фибра – это волокна, получаемые из базальта или целлюлозы, благодаря которым материал приобретает армирующие свойства. Плиты отлично подходят для облицовки фасада, так как обладают высокими показателями износостойкости. Помимо этого, фиброцементные плиты отвечают требованиям по звуко- и теплоизоляции, не подвергаются гниению и биологическому воздействию, устойчивы к ультрафиолетовому излучению. Такой материал вполне может себе позволить частный застройщик для организации вентилируемых фасадов за счет невысокой стоимости.

Стеклянные плиты

Данный отделочный материал, как правило, находит свое применение в строительстве современных домов или офисных зданий. В отличие от других, стекло пропускает большое количество света внутрь здания.

Такие плиты изготавливаются из закаленной разновидности стекла и отличаются высокой долей надежности. Монтировать такой материал своими руками на фасад достаточно трудно.

Вариацией на тему стеклянной отделки могут служить солнечные панели. Но их использование в качестве фасада ценно в тех климатических условиях, где количество безоблачных дней в году максимально.

Агломератно-гранитная плитка

Эта плитка по своим прочностным характеристикам в несколько раз превосходит перечисленные ранее облицовочные материалы и даже натуральный гранит. Эта новинка строительного рынка изготавливается путем прессования из гранитной и мраморной крошки с добавлением цемента. Но и стоимость такой облицовки фасада будет высока.

Композитные панели

Этот облицовочный материал является сейчас достаточно распространенным вариантом оформления вентилируемого фасада. Изготавливают его из нескольких разных по свойствам веществ, к примеру, алюминия в сочетании с полимерами различных видов. В результате получаются уникальные по качеству панели, обладающие легким весом, не подверженные коррозии, гибкие и способные переносить серьезные воздействия и нагрузки.

Важно! Композитные панели являются самоочищающимся материалом, благодаря чему подходят для оформления фасада многоэтажных строений.

Натуральный камень

Как и любой другой материал натурального типа, камень стоит дорого, да и имеет большой вес, из-за чего его монтаж на вентилируемые фасады может быть осложнен. Но такой материал более не имеет недостатков при эксплуатации.

Монтаж вентилируемого фасада

При работе с большими зданиями все действия по созданию вентилируемого фасада производятся только квалифицированными рабочими. В случае облицовки частного дома, работы можно произвести и своими руками, но в четком соответствии с алгоритмом.

Первый этап – разметка, которую проводят согласно заранее подготовленному плану. Далее монтаж вентилируемой системы проводят в следующем порядке:

  1. Выставление маяков по дому в вертикальных и горизонтальных плоскостях, которые призваны уменьшить неровность стен.
  2. Установка и закрепление профилей.
  3. Выполнение отверстий для закрепления кронштейнов и их монтаж анкерными дюбелями. Здесь важно использовать паронитовую прокладку, которая обеспечит надежность готового соединения.
  4. Монтаж теплоизоляции шляпными дюбелями в углах плит.

    Важно! Если используется сразу 2 вида утеплителя для вентилируемой системы, то более рыхлый монтируется ближе к стене.

  5. Покрытие утепляющего слоя мембраной, которая защитит его не только от влаги, но и от ветра.
  6. Монтаж отделочных вариантов оформления в соответствии с инструкцией к выбранному материалу.
  7. Финишная отделка вентилируемой системы, которая включает установку декоративно-защитных элементов, отливов, откосов и софитов, если в здании есть подкровельное пространство.

Заключение

Среди различных вариантов оформления фасадов зданий, вентилируемые конструкции являются лидерами. Во многом это обусловлено использованием высококачественного сочетания материалов для выполнения такой облицовки. Стоимость конструкций, как правило, отличается от аналогичных в большую сторону. Но такие качественные характеристики, которые наблюдаются у строения, трудно получить другими вариантами оформления. Вентилируемые фасады выходят вперед не только по декоративным и прочностным показателям, но и в плане удобства обслуживания, что позволяет снизить расходы на эксплуатацию.

виды, инструкция монтажа и цена (фото, видео)

Обновлено:

2016-08-21

Сегодня мы расскажем вам про вентилируемые фасады, а также их разновидности, особенности и основные преимущества. Он подходит для разных зданий, поскольку облицовка выполняется всегда примерно одинаково, несмотря на различные виды материала. Кроме того, в данном материале мы затронем такой вопрос как установка вентилируемых фасадов и дадим несколько очень полезных советов на этот счет. Не последнюю роль играет утепление вентилируемого фасада и то, какие системы вентилируемых фасадов вы используете. Если не рискуете браться за работу самостоятельно, вам поможет монтажник вентилируемых фасадов. Опытный монтажник вентилируемых фасадов знает о про вентилируемый фасад технологию монтажа, детально осведомлен про каждый узел. Потому для него вопрос облицовки вентилируемых фасадов — это простейшая задача.

Содержание статьи

Преимущества и недостатки

На самом деле вентилируемый фасад появился в странах СНГ совсем недавно, однако уже сейчас большое количество потребителей выбирают именно его. Их устраивает цена за м2, привлекают фото домов, выполненных данным материалом. Но на этом преимущества не заканчиваются. К основным достоинствам, которыми может похвастаться такой профиль, можно отнести:

  • Эффективно сберегает внутри дома тепло в зимний и осенний период года;
  • Длительный срок службы. Как показали испытания, качественная конструкция вентилируемого фасада способна работать в течение 50 лет без проведения ремонтных работ;
  • Современные подсистемы у вентилируемых фасадов и специальные материалы позволяют уберечь фасад от появления трещин, возникающих в результате перепада температуры;
  • Такая облицовка защищает каждый м2 стен от влаги;
  • Выполняться работа по установке вентилируемых фасадов может в любое время года, поскольку технология разработана таким образом, чтобы адаптировать изделие под разные климатические условия;
  • Множественные виды, на которые делится облицовка, позволяет придать зданию неповторимый внешний вид;
  • Качественный монтаж вентилируемых фасадов не требует предварительной подготовки поверхности стен, их выравнивания;
  • Этот профиль не горит, а технология производства делает материал экологически безопасным;
  • Также вентилируемый фасад легко монтируется и удаляется со стен. Пожалуй, порой достаточно просмотреть обучающее видео, дабы разобраться в тонкостях установки.

Что же касается недостатков, то их в системах вентилируемых фасадов не так много, как некоторые ожидали. По сути, главный минус — это высокая цена. Но тут следует понимать, дорогой материал предусматривает высокое качество, при котором каждый м2 вашего дома будет покрыть отменной защитой и декоративным слоем. Так что вам решать, справедлива ли на вентилируемые фасады цена или нет. Посмотрев на вентилируемые фасады фото понимаешь, почему они так востребованы.

Если же цена дорогого фасада вам не по карману, есть более бюджетные виды. Да, их цена за м2 значительно ниже, однако некоторые элементы подсистемы вентилируемых фасадов окажутся горючими, что, в свою очередь, негативно скажется на вопросах безопасности. Хотя, если вы не планируете возле наружных стен жарить на огне мясо или же заниматься сваркой, тогда опасаться ничего не придется. Простые солнечные лучи для зданий, облицовка которых выполнена деревянным вентилируемым фасадом, безопасны и угрозы возгорания в себе не несут.

Конструкция

Что ж, теперь пора понять устройство вентилируемого фасада, то есть определить, из чего он состоит и чем там хорош для зданий. Конечно, на фото вентиляционный материал выглядит превосходно. Но так мы видим лишь декоративный слой. А что скрывается под ним? Давайте разбираться.

Всего можно выделить несколько элементов конструкции, каждый из которых имеет свои особенности и виды:

  • Каркас;
  • Утеплитель;
  • Защитные пленки;
  • Слой облицовки.

Пройдемся по каждому из элементов отдельно.

Каркас

Составляющими компонентами каркаса, то есть подсистемы вентилируемого фасада, являются профили и кронштейны. Их монтируют непосредственно на стены, представляют собой основу для будущей облицовки.

Каркас может быть изготовлен из разных материалов:

  1. Нержавейка. Такой вид стали является наиболее дорогим, но в то же время долговечным и высокоэффективным решением.
  2. Оцинкованная сталь. Стоит намного дороже, но срок службы оставляет желать лучшего. Как показывает практика, буквально через несколько лет на изделии могут появиться следы коррозии.
  3. Алюминий и сплавы. По сути, считается оптимальным вариантом для частного дома. Судя по фото, выглядит шикарно, не уступает нержавеющей стали, а затрат на 1м2 существенно меньше с точки зрения финансовых вопросов. Надежный и долговечный материал.
  4. Дерево или деревянный вентилируемый фасад. Стоимость м2 самая маленькая среди представленных вариантов. При этом технология монтажа довольно простая, благодаря малому весу, высокой прочности и экономичности. Тем не менее, все деревянные узлы каркаса обязательно следует обработать защитными составами. Без этого жизнь деревянных вентилируемых фасадов длительной не назовешь.

Не только профиль и кронштейн должны быть включены в комплект подсистемы. Также следует удостовериться в наличии качественных крепежей — кляммеров, саморезов, заклепок, анкеров и так далее. Чтобы монтировать вентиляционный материал, все они необходимы. Потому сделайте предварительный расчет для крепежных элементов.

Утеплитель

Теперь немного о теплоизоляционном слое. Выбирая вентилируемый фасад виды используемого утеплителя будет играет не последнюю роль. Для утепления вентилируемых фасадов используются плиты, выполненные из минеральной или каменной ваты. Данные элементы обладают различными параметрами толщины, плотности. Необходимо делать соответствующий расчет, исходя из климатических нюансов расположения дома, а также степени требуемой защиты от холода. Что интересно, лучше всего узлы утеплять при помощи жестких плит, поскольку для зданий мягкие рулонные утеплители подходят меньше. Их эффективность и долговечность заметно ниже.

Желательно изучить не только фото, но и видео по работе с утеплителем, поскольку вентфасад требует грамотного подхода на данном этапе. Главное запомнить, что оптимальная теплоизоляция достигается путем монтажа для зданий двух слоев утепляющего материала — первый из них, находящийся у стены, менее плотный, нежели наружный. Кроме того, сделайте грамотный расчет общей толщины, чтобы между слоями остался воздушный зазор.

Защитные пленки

Мы не зря говорим про детальный расчет, поскольку навесные вентилируемые фасада очень требовательны к вопросу правильного определения каждого из элементов конструкции. Для получения высококачественной облицовки зданий, требуется дополнить утеплитель специальными пленками — мембранами. Они служат как гидро- и ветрозащита.

Убедитесь, что мембраны выполнены из огнестойкого материала, либо имеют специальную защитную пропитку.

Слой облицовки

Долговечность, надежность, защищенность систем вентилируемого фасада во многом зависит от того, какая облицовка при этом была использована. Сегодня для зданий применяется несколько вариантов, расчет каждого из которых позволил определить основные достоинства и преимущества:

  • Плиты из гранита и керамогранита;
  • Панели из алюминия;
  • Фиброцементная плита;
  • Древесина;
  • Сайдинг из пластика и металла.

Ориентироваться исключительно на фото при выборе не стоит. Лучше рассмотреть, какой вентилируемый фасад окажется практичнее в тех или иных ситуациях.

К примеру, сайдинг из металла, а также панели из стекла и алюминия для жилых зданий и частных домов не подходят, поскольку их внешний вид слишком официальный, офисный. Хотя как раз такие узлы помогут реализовать очень сложные и оригинальные дизайнерские идеи.

Наибольшей популярностью сейчас пользуется профиль на основе керамогранита и фиброцемента. Плиты фиброцемента представляют собой легкий бетон с синтетическими компонентами и защитными керамическим слоем. Именно благодаря ему вентилируемый фасад может выглядеть практически как угодно. Все зависит лишь от фантазии производителя.

Что касается керамогранита, то по фото — это превосходное решение. Да и на деле такой профиль способен долго и надежно служить. Все потому, что каждый его м2 выполнен из кварца, глины, минеральных пиигментов. Материал получается высокопрочным, долговечным и устойчивым к износу.

Нюансы монтажа

Сделав все необходимые расчеты вентилируемого фасада, купив профиль для вентилируемого фасада, подобрав плитку для вентилируемого фасада и определив, какие вентилируемые фасады узлы основополагающие, можно приступать к работе. Чтобы установить утеплитель для вентилируемых фасадов, вам может потребоваться опытный монтажник вентилируемых фасадов. Не будем спорить, что хороший монтажник вентилируемых фасадов — удовольствие не из дешевых. Но когда опыта или личных навыков нет, именно монтажник вентилируемых фасадов станет оптимальным решением. Но вы сами можете посмотреть про фасад видео и узнать все основные нюансы монтажа, выбора или ремонта.

  1. Сначала под навесные вентилируемые фасады необходимо установить кронштейны. Выполните разметку для отверстий с шагом 35-80 см по горизонтали и 60-120 см по вертикали. Сделайте отверстия, вставьте дюбели и кронштейны. Разумеется, расчет материала следует выполнить заранее, чтобы панелей не оказалось слишком мало или много.
  2. Далее устанавливают мембраны и утеплитель. Утеплитель монтируют по шахматному принципу, перекрывая все стыки. Это позволит избежать образования щелей.
  3. Монтируйте направляющие узлы. Это такие профили, выполненные из гипсокартона. Их крепят на опорах, используя саморезы.
  4. Внешний слой. Тут уже крепится наружный слой. Изучите разные фото, посмотрите на дома соседей, чтобы определить, какой вариант больше всего нравится именно вам.
  5. Как показал расчет, крепить вентфасад на пустотелые стройматериалы, плотность которых составляет менее 600кг/м3, не стоит. Крепление окажется непрочным и со временем разрушится.
  6. Перед монтажом важно избавиться от лишних элементов, выполнить очистку поверхности. Без этого вентилируемый фасад здания не получит требуемого качества фиксации на стенах.
  7. Если вы выбрали дерево для облицовки, обязательно покройте его защитными составами, что позволит существенно продлить срок службы. Также убедитесь, что вентиляция эффективно выполняет возложенные на нее функции.

Вентилируемый фасад цена 14550р/м2 | Cтоимость вентилируемого фасада

Советы эксперта и ответы на вопросы

о вентилируемых фасадах

1. В чем преимущество вентилируемых фасадов?

2. Лучше купить нержавеющий вентилируемый прочный фасад или алюминиевый?

3. Как формируются расценки на вентилируемый фасад?

4. Как выгодно вентилируемые фасады купить?

5. Возможно выровнять стены при установке вентилируемых фасадов?

6. Как подготавливается оштукатуренную поверхность вентилируемых фасадов для нанесения краски?

7. Какими свойствами обладают краски для вентилируемых фасадов?

8. Какой уход необходим за вентилируемым фасадом?

9. Как правильно выбрать и купить утеплительный профиль для вентилируемого фасада?

В чем преимущество вентилируемых фасадов?

Основным преимуществом вентилируемых фасадов является монтаж вне зависимости от сезона, погодных условий. Технология «мокрой» установки невозможна при температуре меньше +5 градусов, поэтому значительно уступает навесному методу. Вентилируемый фасад технология позволяет удешевить цену покупки, купить конструкцию можно достаточно недорого, учитывая высокий срок эксплуатации. Система прослужит свыше 40-50 лет без необходимости производить ремонтные работы. Качество вентилируемых фасадов со временем остается неизменным. Производитель выделяет большое количество преимуществ. Монтаж происходит за несколько дней, не вызывает трудностей у специалистов. Компания предоставляет различные дизайнерские решения вентилируемых фасадов. Уровень звуко- теплоизоляции повышается при установке конструкции. Используемые материалы экологически чистые, безопасные, огнестойкие, существует возможность использовать на неровных поверхностях.

Лучше купить нержавеющий вентилируемый прочный фасад или алюминиевый?

Вентилируемые алюминиевые фасады по премиальной цене необходимо изготавливать большей толщины. Сплав имеет в 2,5 раза больший коэффициент температурного расширения, чем сталь. Подсистема дороже, так как требует больших манипуляций при изготовлении. Температура плавления стали для вентилируемого фасада равняется 1800 градусам, а алюминия 670 градусов. При применении алюминиевого сплава может произойти расплавление, обрушение внешней части в зоне оконного проема. Коррозийная стойкость вентилируемых фасадов из нержавеющей стали составляет свыше 50 лет в чистой атмосфере. Алюминиевые сплавы могут выдержать только 15 лет эксплуатации. Сравнение всех показателей приводит к выводу, что вентилируемые алюминиевые фасады намного прочнее, надежнее, долговечнее. Не гонитесь за дешевизной, алюминиевая конструкция прослужит гораздо меньше, чем из нержавеющей стали, каркас придется менять, тратить больше финансов. Купите вентилируемый фасад м2, получите гарантийный талон сроком до 15 лет.

Как формируются расценки на вентилируемый фасад?

Многих интересует сумма установки конструкции. Сразу говорим о том, что нельзя экономить на изделии. На монтаж вентилируемого фасада цена не высокая, но и не предельно низкая. Перед заказом существует возможность отправить необходимые замеры и эскиз менеджеру. Вызывайте профессионального замерщика для выполнения бесплатной услуги. Расчет вентилируемого фасада выполнит специалист после указания всех необходимых параметров. На общую сумму покупки влияет фирма материала, сложность проекта. Предлагаем выбрать эскиз будущего качественного вентилируемого фасада из широкого ассортимента. Для любителей выделяться разрабатываем индивидуальный проект в рамках акции — совершенно бесплатно. Используем при установке прочные, качественные материалы для вентилируемых фасадов, от этого цена не совсем низкая, но и не высокая — позволить купить конструкцию может практически каждый клиент со средним доходом.

Как выгодно вентилируемые фасады купить?

Покупатели желают выгодно приобрести конструкции, сэкономив при этом круглую сумму. Предоставляем возможность вентилируемые фасады купить по минимальной цене. Изделия для каркаса закупаем напрямую у производителя, поэтому не ставим наценок на продукцию. Используем только европейские составы, строительные детали — заботимся о качестве вентилируемых фасадов. Никогда не обращайтесь к частникам-самоучкам. Горе-мастера не предоставляют гарантию ни на услугу, ни на продукцию, не показывают документацию, подтвержденную печатями. Только компания заключает договор при покупке вентилируемых фасадов, предлагает бесплатные услуги юриста. Перед оформлением сделки необходимо удостовериться на официальном сайте налоговой инспекции, что фирма работает больше, чем 1 год. Приезжайте в офис для просмотра образцов вентилируемых фасадов, подписания всех бумаг. Следуя советам, можно избежать встречи с мошенниками, что важно при покупке дорогой конструкции.

Возможно выровнять стены при установке вентилируемых фасадов?

Подсистема для вентилируемого фасада по минимальной цене допускает вынос от стены здания на расстояние до 425 мм. Для алюминиевого каркаса показатель достигает 300 мм, что уступает подсистеме из нержавеющей стали. Навесной вентилируемый фасад позволяет использовать толстый утеплитель толщиной до 250 мм. Появляется возможность спрятать различные неровности под облицовкой, достаточную кривизну стены. Используем удлиняющие вставки кронштейнов вентилируемых фасадов, что позволяет монтировать подсистему на любой поверхности. Отклонение в неровности может составлять до 160 мм. Компенсатор угла позволяет нивелировать угол монтажа до 20 градусов, вывести его в ровную поверхность. Доказываем, что фиброцементный вентилируемый фасад возможно установить на различных постройках, независимо от поверхности. Сомневаетесь в возможности монтажа? Отправляйте заявку или звоните по телефону — специалист проконсультирует в формате онлайн.

Как подготавливается оштукатуренную поверхность вентилируемых фасадов для нанесения краски?

Поверхность вентилируемых фасадов тщательно подготавливается к предстоящей окраске. В начале устраняем следы грязи, пыли, старой краски при помощи стального шпателя или щетки, в некоторых случаях используем пескоструйный аппарат. Штукатурка для вентилируемых фасадов перед окраской должна быть хорошо просушена. При окраске избегаем попадания солнечных лучей на поверхность, все металлические детали и дерево очищается от краски. Обязательно наносим грунтовку на вентилируемые фасады камень по цене ниже среднерыночной перед окрашиванием. Грунтовка обеспечивает высокую адгезию краски к основанию, равномерную впитываемость состава по всей плоскости. Грунтовочный состав для вентилируемых фасадов обладает небольшой плотностью, глубоко проникает в окрашиваемое основание, надолго закрепляет его. Таким образом избегаем ситуации, когда штукатурные растворы осыпаются, приносят неудобства и влекут переделки.

Какими свойствами обладают краски для вентилируемых фасадов?

Краски для вентилируемых фасадов обладают атмосферостойкостью, водостойкие, паропроницаемые. Составы устойчивы к перепадам температур, смене влажности, эластичные (повторяют колебания под воздействием внешних явлений). Краски для вентилируемых фасадов стойкие к микроорганизмам, защищают дом, сохраняют цвет под солнечными лучами. Акриловые составы прослужат свыше 30 лет, а масляные до 3 лет. Акриловые краски экологически безопасные, приносят только пользу вентилируемым фасадам. Составы не выделяют при нанесении вредных веществ, растворителей. Краски из акрила образуют покрытие, позволяющее только парам проникать, а жидкостям не попадать внутрь. Поверхность вентилируемых фасадов легко очистить. Акриловые составы достаточно просто хранятся, удобны в нанесении, взрывобезопасны, сохнут за 30-40 минут при комнатной температуре и нормальной влажности. На акриловый вентилируемый фасад цена не отличается от масляного или алкидного — купите лучшую систему.

Какой уход необходим за вентилируемым фасадом?

Уход достаточно простой, но все же он необходим для поддержания привлекательного внешнего вида вентилируемого фасада. Штукатурка является доступным способом защиты от отрицательного воздействия осадков. Со временем покрытие осыпается, поэтому обновлять поверхность необходимо каждые 3 года. Специальные краски для вентилируемого фасада позволяют сохранять внешний вид до 10 лет без корректировок. Облицовочное покрытие следует периодически промывать, каждые 4 месяца, удалять пятна, загрязнения. Выполнять чистку вентилируемого фасада можно при помощи пескоструйного аппарата с применением щелочных растворов и проточной воды. Сильные загрязнения рекомендуется удалять паром. Во время чистки используются ручные инструменты — щетки. Специальные мыльные растворы идеально подходят для очищения вентилируемых фасадов. Не следует использовать агрессивные средства — позаботьтесь о состоянии краски, не дайте поверхности испортиться.

Как правильно выбрать и купить утеплительный профиль для вентилируемого фасада?

Узел вентилируемого фасада с утеплителем — ответственный выбор, зависит от многих факторов, перед тем, как купить следует обратить внимание на детали. Минеральная вата ведет себя сложным образом. В последнее время начали использовать минеральную вату на каркас вентилируемого фасада по минимальной цене в виде панелей с облицовкой стеклотканью. Новый состав разработали из-за определенных климатических условий в воздушном зазоре, который может разрушать структуру минеральной ваты. Покрытие для вентилируемого фасада из стекловолокна позволяет эффективно защищать основу. Не допускаем разрушений, предоставляем только качественные изделия. Информируем о том, что утеплитель со стекловолоконным покрытием снижает газо- и паропроницаемость утеплителя. Рекомендуем обращать внимание на базальтовую вату, на вентилируемый фасад цена останется прежней с лучшим утеплителем.

Выбираем вентилируемый фасад для частного дома

Вентилируемые фасады — украшение и защита частного дома

Вентилируемые фасады не только защищают здания от внешних разрушающих факторов, но еще и придают домам привлекательный внешний вид. Поэтому вентилируемые фасады все чаще используются для облицовки частных домов. Яркие вентилируемые фасады придают частным домам индивидуальность, выделяют строения из однообразных монотонных жилых кварталов.

Украсить снаружи частный дом легче всего с помощью технологии навесного вентилируемого фасада.

Стандартная конструкция вентилируемого навесного фасада состоит из четырех слоев:

  • наружного облицовочного экрана;
  • несущей конструкции, так называемой обрешетки;
  • свободного вентиляционного слоя;
  • теплоизоляции.

Преимущества вентилируемых фасадов для жилых домов

При строительстве частных домов приходится решать дилемму: что предпочесть, оштукатуривание дома снаружи или монтаж навесного вентилируемого фасада. Цена на высококачественную штукатурку для наружных работ сравнима с ценой на вентилируемые фасады, если учитывать стоимость работ.

Преимущества вентилируемых фасадов по сравнению со штукатуркой наружных стен частного дома:

  • вентилируемые фасады не требуют обновления и какого-либо регулярного обслуживания;
  • вентилируемые фасады не дают большой нагрузки на несущие стены частного дома;
  • вентилируемые фасады обладают теплоизоляционными и звукоизолирующими свойствами.

Виды облицовки для частных домов

Для облицовки вентилируемых фасадов частного дома традиционно выбирают материалы, напоминающие по фактуре камень или дерево.

Любители яркой цветовой гаммы делают выбор в пользу цветных вентилируемых фасадов. Особенно красиво смотрятся кварталы в частном секторе, где облицовка домов выполнена в едином стиле, но каждый дом имеет свое собственное лицо.

Сейчас очень актуальны современные материалы для вентилируемых фасадов:

  • фиброцементная плита, экологически чистый огнеупорный материал на основе цемента;
  • фасадный камень, керамический экологически безопасный материал с мраморной крошкой или кварцевым песком;
  • фасадная доска;
  • керамогранит, прочный натуральный облицовочный материал на основе глины с прекрасными звукоизоляционными и пожароустойчивыми свойствами;
  • металлический сайдинг — прочный, долговечный, устойчивый к перепадам температур и сроком годности до 50 лет.

Выбор утеплителя для вентилируемых фасадов

Для утеплителя вентилируемого фасада следует выбирать только негорючий материал — один из видов минеральной ваты:

  • шлаковую;
  • каменную;
  • стекловолокнистую.

Нельзя экономить на качестве утеплителя, ведь негорючие свойства материала — это гарантия безопасности. К тому же качественный утеплитель лучшим образом справляется с функциями энергосбережения и звукоизоляции частного дома.

Чтобы волокна утеплителя не выветривались со временем из вентилируемых фасадов, рекомендуется использовать специальную гидроветрозащитную пленку.

Выбор материала для несущей конструкции вентилируемого фасада

Несущие конструкции для вентилируемых фасадов производятся из различных материалов:

  • оцинкованной стали;
  • нержавеющей стали;
  • алюминия;
  • дерева.

Деревянные обрешетки для вентилируемых фасадов несут в себе повышенный уровень пожароопасности. Поэтому применять их для отделки частных домов надо с большой осторожностью. От использования деревянных профилей для вентилируемых фасадов все чаще отказываются в пользу профилей из оцинкованной стали.

Профили для вентилируемых фасадов из стали с цинковым покрытием сочетают в себе невысокую стоимость, долговечность и небольшой вес.

Профили из нержавеющей стали также долговечны, однако цена их выше.

Компания «Ю-Мет» выпускает три вида декоративного профиля для вентилируемых фасадов:

  • вертикальный;
  • горизонтальный;
  • угловой.

Все декоративные профили для вентилируемых фасадов изготавливаются из оцинкованного металла.

Декоративный профиль для вентилируемых фасадов рассчитан на длительный срок эксплуатации при строительстве частных домов, жилых и офисных многоэтажных зданий.

Декоративный профиль соответствует требованиям российских и международных стандартов качества.

Как сделать вентилируемый фасад из сайдинга: фото, видео

Создание вентилируемого фасада – это фактически присоединение к стене здания еще дополнительной стены из панелей, благодаря этому между стенами образуется пространство, оно как раз и выполняет вентилирующую функцию.

Схема

Преимущества вентилируемого фасада

Само слово сайдинг означает обшивка. Самые явные преимущества этого материала – высокая скорость и относительная простора работ. Любая система вентилируемого фасада – это несущий каркас, слой, работающий как теплоизоляция, и облицовка.

Готовая отделка дома

Фасадами из сайдинга можно облицовывать жилища, здания офисные, торговые и промышленные, различные инженерные сооружения. Если они сделаны с применением сайдинга, то всегда обладают следующими свойствами:

  • сочетанием экономичности и привлекательного внешнего вида;
  • разумной стоимостью;
  • исключительной механической прочностью и устойчивостью к различным климатическим средам;
  • универсальностью использования;
  • легкостью монтажа, экологической и пожарной безопасностью.

Инструкция по созданию

Первый шаг – прикрепление к стене реек, чаще всего используют рейки шириной в пять сантиметров. От рейки до рейки должно быть не больше сорока сантиметров. В идеале они должны быть цельными, без стыков. Если нужно не просто оформить фасад, но и утеплить его, под сайдинг укладывают плиты из минваты, толщина их составляет как раз пять сантиметров, тогда этот показатель надо соотносить с толщиной реек.

Первую планку надо закрепить внизу, горизонтальность ее нужно проверить уровнем. Далее планки крепятся по периметру фасада. Специальные уголки из винила надо закрепить по углам. Далее шип пластины следует вставить в паз первой планки, а ее торец завести в паз уголка, теперь пластина просто прикрепляется к рейкам, с помощью гвоздей либо саморезов.

Если есть желание применить еще и планки соединительного типа, чтобы скрыть стыки пластин, то их надо установить до начала монтажа. Поставив первую планку соединительного типа, нужно закрепить панель, и так далее. Вертикаль планок нужно проверять уровнем.

Обшивку дома панелями можно продолжать, когда будут поставлены все планки. В этом случае порядок установки панелей будет уже не важен. Панели друг с другом крепятся методом паз в шип, этот процесс показан на фото и видео. Саморезы в стену или рейку надо вворачивать сквозь прорези в перфорированной планке, в верхней части панели.

Оконные проемы можно оформлять, применяя уголки ПВХ, их также следует прикреплять саморезами, их шляпки можно покрасить стойкой белой краской. Если оконная ниша очень глубокая, то для отделки торцов панелей целесообразно применить специальные угловые элементы.

Фронтон обшивается так:

  1. Нужно обрезать панели под тем углом, под которым находится скат крыши.
  2. Первую панель надо укрепить к деревянной обшивке таким образом, чтобы ее торец был примерно в одном сантиметре от досок обрешетки.
  3. На границе стены здания и фронтона панель укрепляется уголком ПВХ.

Более наглядно увидев процесс создания вентилируемого фасада на фото либо видео, любой мастер сможет проделать то же самое на практике. Навыки в этом процессе приобретаются быстро, бояться такого отделочного материала, как сайдинг, не нужно.

Чтобы в результате получился вентилируемый фасад, идеальный и внешне и по своим функциям, важно не только выполнять работу тщательно и поэтапно, нужно еще и знать несколько нюансов. Если это первая отделка с помощью панелей ПВХ, есть смысл предварительно проконсультироваться со знающим, опытным мастером.

Нельзя спешить оформлять панелями дома, которые были недавно построены и еще не успели осесть. Этого тем более нельзя делать, если строения сделаны из дерева (например, это срубы из бревен). Вся конструкция крепится на конструкцию здания, через рейки. Из-за этого по ходу осадки здания панели наверняка станут пузыриться. Некоторые детали из ламелей могут буквально выехать наружу, поставить их на место вряд ли получится, и нужно будет переделывать обшивку полностью. Разумнее просто подождать два, три года, пока строение полностью не осядет.


Фасад из панелей ПВХ – система не несущая, она сама держится за счет дома. Именно поэтому укрепить и зафиксировать с ее помощью дом не получится, если, к примеру, у него трескаются стены либо съезжает кровля. Такие проблемы можно лишь эффектно замаскировать с помощью панелей, однако это не будет разумным решением. Из этого следует, что, прежде чем создавать вентилируемый фасад для дома, его следует починить и привести в порядок.

Смотрите также:

Подсистема для вентилируемых фасадов — фото и описание в каталоге Grand Line на официальном сайте

Несущая стальная подсистема представляет собой каркас из вертикальных и горизонтальных профилей, закрепленных на фасаде дома (стене) с помощью г-образных кронштейнов и универсального фасадного дюбеля.

Все элементы системы изготавливаются из нержавеющей и оцинкованной стали с последующим покрытием порошковой полиэфирной краской толщиной не менее 45 мкм, что обуславливает ее высокую долговечность, защиту от атмосферных воздействий и придает эстетичность внешнему виду (экстерьеру) вашего здания.

Нами разработано:

Наша компания разработала альбомы технических решений, учитывая все разнообразие облицовочных материалов существующих на сегодняшний день,под основные их виды :

  • Для облицовки с применением плит из керамического гранита;
  • Для плит из фиброцемента и цементоволокна;
  • Для плит из натурального камня и объемной керамики;
  • Для алюминиевых композитных панелей и металлокассет, металлического сайдинга, профилированного листа;

Преимущества применения навесного вентилируемого фасада:

Защита. Утепление и удаление конденсата стен дома, происходит благодаря постоянной циркуляции воздуха в вентилируемом пространстве (воздушный зазор) между стеной и материалом облицовки, cтена сохраняется «сухой» и как следствие увеличивает срок эксплуатации дома. Кроме того, устройство навесного вентилируемого фасада позволяет повысить шумоизоляцию дома.

Экономия. Отсутствие дополнительных затрат на виды строительных работ, например выравнивание стен ; Навесной вентилируемый фасад не потребует капитального ремонта в течение 50 лет и больше, что полностью компенсирует возможные затраты при монтаже навесного вентилируемого фасада.

Всесезонность. Возможность монтажа при строительстве в любое время года не дожидаясь усадки здания, в отличие от технологии мокрых фасадов. Навесной фасад имеет сравнительно низкую дополнительную нагрузку на несущие конструкции, а также возможность ремонта и замены поврежденного элемента облицовочного материала.

Свобода выбора. Многообразие цветов, фактур облицовочных материалов позволит воплотить в жизнь самые смелые решения по экстерьеру вашего дома. Обновленный и улучшенный облик дома создаст необходимую Вам атмосферу комфорта ;

Главной задачей навесной системы — надежно удерживать различные элементы облицовки многие десятилетия. С данной задачей может справиться только система, выполненная из качественного сырья и имеющая надежные конструктивные решения по применению на вашем фасаде. Сделав свой выбор в пользу наших несущих систем, для вентилируемого фасада вы гарантированно увеличиваете срок эксплуатации вашего здания и получаете все необходимые фасадные материалы от производителя.

Документация

7 архитекторов спасают мир, один вентилируемый фасад за раз

Архитекторы: Продемонстрируйте свои работы и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: Чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Будь то городской город или сельский пейзаж, суровость смены погодных условий потребовала от наших зданий большей устойчивости при одновременном минимальном потреблении энергии.Пассивное охлаждение, тефлоновая ткань и перфорированные панели — все это компоненты полупроницаемой и устойчивой системы, которая все чаще используется для удовлетворения потребностей меняющегося мира. Использование вентилируемых фасадов в следующих проектах, отмеченных наградой A +, демонстрирует низкокачественный подход к борьбе с высокими внешними температурами, охватывающий различные типологии.

Рассматривая вентиляцию как эстетическую и техническую задачу, архитекторы разрабатывают системы, которые взаимосвязаны с энергетической стратегией здания на протяжении всего срока его службы.Эти примеры архитектурных технологий поддерживаются составной частью и четким видением, будь то огромная пространственная рама, охватывающая всю длину конструкции, или сложные кабельные сети высокого напряжения, охватывающие площадь основания здания. Полученные в результате здания удобно вписываются в свой контекст и образуют убедительные примеры экологически сознательного дизайна.

Национальная библиотека короля Фахда от Gerber Architekten, Эр-Рияд, Саудовская Аравия

Расположенная в самом центре пешеходного района Олайя в Эр-Рияде, Национальная библиотека короля Фахда должна обеспечивать тепловой комфорт при внешней температуре до 122 градусов по Фаренгейту.Структура стального троса, напряженная растяжением, действует как мембрана, растягивая ее ткань, чтобы минимизировать проникновение солнечных лучей, обеспечивая при этом пассивное охлаждение на всех этажах.

Художественный музей Аспена от Shigeru Ban Architects, Аспен, Колорадо, США

Расположенный на фоне горного хребта Колорадо, фасад из тканых панелей является одной из трех компонентных систем, образующих Художественный музей Аспена. Оборачиваясь исключительно со всех сторон, он защищает стеклянные полы и деревянную пространственную крышу от яркого солнечного света.

© Миран Камбич

© Миран Камбич

© Миран Камбич

Автостоянка Веленье by ENOTA, Веленье, Словения

Задуманные в качестве прототипа, параболические металлические листы не только смягчают внешний вид многочисленных парковок в городе Веленье, но также представляют собой целесообразное решение для защиты владельцев и их транспортных средств от нежелательных тепловых лучей.

© STAMERS KONTOR

© Адам Мёрк

© Йенс Линд

Библиотека , COBE, Копенгаген, Дания

Это не просто библиотека, это здание также является центром сообщества в многоэтническом районе Копенгагена.Скошенный и перфорированный фасад впитывает свет и прохладный воздух, а с архитектурной точки зрения объединение существующих библиотечных помещений, новых мастерских и концертного зала в единую целостную форму.

Госпиталь Ангдун при Rural Urban Framework, Баоцзин, Китай

Новая модель для сельского здравоохранения в Китае, больница Ангдун и ее помещения доступны по широкому пандусу, который непрерывно огибает все составные части. Сборные железобетонные экраны и переработанный традиционный кирпич обеспечивают необходимый тепловой комфорт, независимо от того, используются ли они исключительно для циркуляции или сбора на многочисленных местах для сидения.

Структура общественной парковки № 6 от Behnisch Architekten, Санта-Моника, Калифорния, США

Сильное визуальное присутствие этой парковки на Второй улице демонстрирует, как можно управлять уровнями освещения и охлаждения, используя низкотехнологичный подход для таких больших сооружений. Комбинация изогнутых металлических панелей и перфорированных экранов работает в тандеме, втягивая слабый солнечный свет и пассивный воздушный поток в глубь парковки в течение большей части дня.

© FG + SG

Факультет экономики и бизнеса, Университет Диего Порталеса Duque Motta & AA, Сантьяго, Чили

Подражая постоянству холма Сан-Кристобаль, плотные тома факультета экономики и бизнеса, кажется, были вырезаны из окрестностей. Пользуясь преимуществом своего местоположения, ревизия кампуса Huechuraba основана на его бетонной форме для перекрестной вентиляции в интенсивные дневные часы и выделения тепловой энергии в ночное время.

Найдите все свое архитектурное вдохновение через Architizer: Щелкните здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

cube berlin: двухслойный фасад, отвечающий сложным эстетическим и техническим требованиям

Эта конструкция площадью 19000 квадратных метров, разработанная CA Immo , является прекрасным примером того, как инновационный архитектурный дизайн может быть успешно объединен со сложными техническими и энергоэффективность) требования к «интеллектуальному» коммерческому зданию.

Разработанный 3XN Architects из Копенгагена, cube berlin выделяется своим полностью застекленным вентилируемым фасадом с двойными стенками, который интегрирует здание в окружающую среду. Уникальный, индивидуально спроектированный фасад не только соответствует эстетике, требуемой архитектором, но также отвечает высоким требованиям к конструкционным и энергетическим характеристикам.

Благодаря сочетанию стекла, используемого в полностью остекленном фасаде, эстетика выглядит привлекательной, отражая окружение здания со всех сторон и динамически меняя свой внешний вид в зависимости от угла обзора, погоды и времени суток.В динамическом фасаде используется ступенчатый тепловой фасад под внешней стеклянной обшивкой, которая окружает здание треугольным узором. Точки доступа вводятся через набор шарнирных отверстий во внешней обшивке со всех четырех сторон и на нескольких этажах.

Торбен Остергаард , партнер 3XN и архитектор по проекту, комментирует: «Наша первоначальная идея заключалась в том, чтобы вылепить здание так, чтобы оно вступало в диалог с городским пространством, окружающими зданиями и жизнью на Вашингтон-Платц… превратить здание в скульптуру на площади, которую мы искали, для отражающего стекла, которое подчеркивает поверхность, а также визуально отражает окружающую среду … cube berlin также позволяет получить более ценный и субъективный взгляд на контекст и жизнь на Вашингтон Платц.Мы надеемся, что дизайн вызовет у прохожих вопрос «Что на самом деле здесь происходит?» И, возможно, даже вызовет ощущение, что здание на самом деле немного флиртует с вами ».

Еще одним важным элементом дизайна было максимальное использование естественного дневного света для жителей здания. Как утверждает Торбен Остергаард: «Так как плиты пола довольно глубокие, мы стремились создать полностью застекленный фасад, чтобы не только обеспечить наилучшие условия дневного света, но и обеспечить особенное ощущение окон от пола до потолка, которые предлагают отличный вид на улицу.”

Энергоэффективность

Помимо потрясающей архитектуры, этот проект также выделяется высоким уровнем приверженности экологической устойчивости, с меньшим энергопотреблением по сравнению с традиционными офисными зданиями. Решающим фактором здесь стал вентилируемый двустенный фасад.

Помимо естественного дневного света, фасад также обеспечивает эффективную защиту от (солнечного) тепла, позволяя жителям пользоваться естественной вентиляцией.Как утверждает Иоахим Фаут из Drees & Sommer , консультант по фасадам проекта : «Чтобы предотвратить перегрев полости, мы наносим солнцезащитные покрытия и солнечные поглощающие слои ПВБ во внешнюю обшивку».

Маттиас Шмидт , руководитель отдела развития Investor CA Immo, заявляет: «Мы стремимся получить Золотой сертификат DGNB по этому проекту. Дизайн фасада на самом деле очень энергоэффективен и вместе с продуманной технической концепцией, которая, помимо прочего, включает в себя восстановление энергии из тепла, в сумме дает эффективное энергетическое решение, которое опровергнет распространенное представление о том, что стеклянные здания являются очень энергоемкими. расточители.”

Другой проблемой был структурный состав стекла. Это означало добавление еще одной структурной прослойки, которая должна была быть совместима с поглощающей солнечную энергию прослойкой ПВБ. Это решение было разработано с нуля, и на этапе проектирования и строительства требовалось национальное одобрение. Добавление этой дополнительной структурной прослойки повысило стабильность кромки и снизило риск расслоения при одновременном снижении индекса желтизны.

Йоахим Фаут говорит: «Чтобы спроектировать такой сложный продукт, вам нужна настоящая командная работа, что и произошло на этапе проектирования, когда поставщик стекла, поставщик PVB, архитектор и консультант по фасадам работают в тесном сотрудничестве .”

Торбен Остергаард заключает: «Фасадные конструкции такого характера часто сталкиваются с техническими проблемами, которые, как правило, бросают вызов первоначальному замыслу дизайна. Однако в данном случае это был беспроигрышный вариант, потому что технические характеристики фасада с точки зрения контроля энергопотребления идут рука об руку с архитектурными устремлениями ».

Консультации специалистов и техническая поддержка

Помимо поставки изделий из стекла с покрытием, наша команда, участвовавшая в проекте, также предоставила технические знания и коммерческую поддержку на этапе проектирования, опираясь на свой обширный опыт и базу знаний.

Как и Оливье Байер Коста , наш менеджер по продажам архитектуры, который работал над проектом, заявляет: «Самой большой проблемой было объединить две вещи: во-первых, дизайн и эстетическую концепцию архитектора, а во-вторых, технические требования к проекту. здание, поэтому нам нужно было определить правильные продукты, которые можно было бы использовать для такого приложения. Это включало в себя выполнение различных тестов и расчетов, а также изготовление множества образцов ».

Защитное стекло

  • Солнцезащитное стекло Guardian SunGuard® HD Diamond 66 Ultra и SuperNeutral SN 62/34.
  • Теплоизоляционное стекло Guardian ClimaGuard® Premium2.
  • Флоат-стекло Guardian UltraClear® с низким содержанием железа.

Инвестор / разработчик проекта

Архитектор

Консультант по проектированию фасадов, энергетическому проектированию и сертификации экологичных зданий:

Облицовка

Фото:

  • © 3XN и Guardian Glass, LLC

Завершение монтажа фасада 30 East 31st Street в НоМад, Манхэттен

В настоящее время почти завершены внешние работы на 30 East 31st Street, 39-этажном жилом доме высотой 479 футов в НоМад.Спроектированная Morris Adjmi Architects и разработанная Ekstein Development и Pinnacle Real Estate, стройная железобетонная башня составит в общей сложности 70 000 квадратных футов и 42 единицы будут проданы Reuveni Real Estate. Каждый из домов будет в среднем 1700 квадратных футов и будет варьироваться в цене от 1,65 миллиона долларов до более чем 12 миллионов долларов.

Последние фотографии показывают дальнейший прогресс в решетке сигнатур внешних колонн с момента нашего последнего обновления в октябре.

30 Восточная 31-я улица. Фото Майкла Янга

Работа на северной и восточной сторонах почти завершена.Набор заостренных арок, гармонирующих с дизайном короны, завершается на отступе подиума.

30 Восточная 31-я улица. Фото Майкла Янга

30 East 31st Street. Фото Майкла Янга

30 East 31st Street. Фото Майкла Янга

30 East 31st Street. Фото Майкла Янга

Отсюда башня равномерно поднимается к парапету плоской крыши и геометрическому узору из треугольных окон внутри решетки подписи.

30 Восточная 31-я улица. Фото Майкла Янга

Восточная стена повторяет тот же мотив с использованием белых панелей, размещенных перед пустой прямоугольной поверхностью.

30 Восточная 31-я улица. Фото Майкла Янга

Часть стены имеет металлические вентиляционные решетки, которые объясняют темные формы.

30 Восточная 31-я улица. Фото Майкла Янга

Этот мотив воспроизводится на западном профиле, где мы можем видеть множество слоев, которые входят в простую, но элегантную отделку дизайна.

30 Восточная 31-я улица. Фото Майкла Янга

Южное возвышение дальше всего от завершения, хотя работа, похоже, приближается.Похоже, что большинство окон на месте, и только металлические решетчатые панели, которые будут соответствовать внешнему виду северного профиля, ожидающего установки. Эти панели имеют большую глубину и объем, чем панели по бокам здания, что более четко определяет различные формы окон.

30 Восточная 31-я улица. Фото Майкла Янга

В подвале будет отдельное хранилище, хранилище для велосипедов и прачечная для жителей. На первом этаже планируется разместить жилой банкетный зал, который будет работать как холл, примыкающий к смотровому саду, отдельную кухню и столовую.Фитнес-центр будет располагаться на втором уровне с прилегающей террасой и садом. Со второго по восьмой этажи будут располагаться по два апартамента с одной спальней на каждом, а с девятого по 37 этажи последуют двухэтажные резиденции с двумя спальнями. 38-й и 39-й этажи будут заняты дуплекс-пентхаусом с тремя спальнями и тремя с половиной ванными комнатами.

Окончательная дата завершения строительства 30 East 31st Street еще не объявлена, но, по оценке YIMBY, вероятно, что это произойдет ближе к середине года.

Подпишитесь на ежедневную электронную почту YIMBY

Следите за YIMBYgram для обновления фотографий в реальном времени
Мне нравится YIMBY на Facebook
Подпишитесь на YIMBY в Twitter за последними новостями в YIMBYnews

30 East 31st Street Architecture Construction Update Ekstein 30 East 31st Street Architecture Construction Update Девелопмент Midtown Morris Adjmi Morris Adjmi Architects New York Pinnacle Real Estate Ventures Residential

Рост рынка ионных имплантеров, тенденции, размер, доля, игроки, объем продукции, региональный спрос, влияние COVID-19 и прогноз на 2027 год — FLA News

Global Market Monitor недавно опубликовал отчет об исследовании рынка Ion Implanter, в котором изучались перспективы отрасли Ion Implanter, конкурентная ситуация, анализ регионального рынка, анализ типа и сегмента применения, а также прогноз рыночных тенденций к 2027 году.

Получите образец копии отчета о рынке ионных имплантеров по адресу:
https://www.globalmarketmonitor.com/request.php?type=1&rid=631733

Участник рынка
Ключевые игроки, представленные на мировом рынке ионных имплантеров:
Invetac
Axcelis Technologies
Applied Materials
Nissin Ion Equipment
SEN

Ознакомьтесь с более подробной информацией об отрасли по адресу:
https://www.globalmarketmonitor.com/reports/631733-ion-implanter-market-report.html

Мировой рынок ионных имплантеров: Сегменты применения
Полупроводниковая промышленность
Обработка металлов

Сегментация по типу:
Среднетоковый имплантер
Сильноточный имплантер
Высокоэнергетический имплантер

Оглавление
1 Обзор отчета
1.1 Определение продукта и сфера применения
1.2 Анализ рынка ионных имплантеров с помощью PEST (политический, экономический, социальный и технологический)

2 Тенденции рынка и конкурентная среда
3 Сегментация рынка ионных имплантеров по типам
4 Сегментация рынка ионных имплантеров по конечным пользователям
5 Анализ рынка по основным регионам
6 Товарная продукция рынка ионных имплантеров в основных странах
7 Анализ ландшафта ионных имплантеров в Северной Америке
8 Анализ ландшафтов ионных имплантатов в Европе
9 Азиатско-Тихоокеанский ландшафт ионных имплантеров Анализ
10 Латинская Америка, Ближний Восток и Африка Анализ ландшафта ионного имплантата
11 Профиль основных игроков

Запросите образец отчета по телефону:
https: // www.globalmarketmonitor.com/request.php?type=3&rid=631733

Общий обзор регионов
Северная Америка (США, Канада, Мексика) Европа (Германия, Франция, Италия, Испания, Великобритания, Северные страны, Бельгия, Россия, остальные страны Европы) Азиатско-Тихоокеанский регион (Китай, Индия, Австралия, Япония, Южная Корея , Австралия и Новая Зеландия, Остальная часть Азиатско-Тихоокеанского региона) Латинская Америка, Ближний Восток и Африка (Бразилия, Нигерия, Аргентина, Южная Африка, страны Персидского залива) Прочие

Ключевые заинтересованные стороны
Производители Ion Implanter
Поставщики и конечные пользователи Ion Implanter
Торговцы, дистрибьюторы и реселлеры Ion Implanter
Отраслевые ассоциации и исследовательские организации Ion Implanter
Менеджеры по продуктам, отраслевой администратор Ion Implanter, руководители отраслей промышленности
Рынок Исследовательские и консалтинговые фирмы

Ключевые вопросы, на которые дан ответ в этом отчете:
Каков размер и среднегодовой темп роста рынка ионных имплантеров?
Каковы основные движущие факторы наиболее прибыльного регионального рынка?
Какие компании являются ведущими на мировом рынке?
Как будет развиваться рынок ионных имплантеров в ближайшие годы?
Какие основные стратегии приняты на мировом рынке?
Какой регион может занять наибольшую долю рынка в грядущую эпоху?
Какие тенденции, проблемы и препятствия будут влиять на развитие и размер рынка ионных имплантеров?

О компании Global Market Monitor
Global Market Monitor — это современная профессиональная консалтинговая компания, работающая в трех основных бизнес-категориях, таких как услуги по исследованию рынка, бизнес-консультации и технологический консалтинг.
Мы всегда поддерживаем беспроигрышный дух, надежное качество и стремление идти в ногу с The Times, чтобы помочь предприятиям добиться роста доходов, снижения затрат и повышения эффективности, а также значительно избежать операционных рисков для достижения бережливого роста. Global Market Monitor предоставил услуги профессионального исследования рынка, инвестиционного консалтинга и конкурентной разведки тысячам организаций, включая стартапы, государственные учреждения, банки, исследовательские институты, отраслевые ассоциации, консалтинговые фирмы и инвестиционные фирмы.
Связаться с
Global Market Monitor
One Pierrepont Plaza, 300 Cadman Plaza W, Brooklyn, NY 11201, США
Имя: Ребекка Холл
Телефон: + 1 (347) 467 7721
Электронная почта: [email protected]
Веб-сайт: https : //www.globalmarketmonitor.com

Угадайте, что вас может заинтересовать: Отчет о рынке оборудования для холодной сварки

https://www.globalmarketmonitor.com/reports/600047-cold-welding-machine-market-report.html

Обзор рынка автомобилей Keyless Go
https: // www.globalmarketmonitor.com/reports/609562-vehicle-keyless-go-market-report.html

Отчет о рынке индикаторов неисправностей
https://www.globalmarketmonitor.com/reports/483225-fault-indicators-market-report.html

Отчет о рынке тестостерона ципионата
https://www.globalmarketmonitor.com/reports/480429-testosterone-cypionate-market-report.html

Обзор рынка вентилируемых фасадов
https://www.globalmarketmonitor.com/reports/433638-ventilated-facades-market-report.html

Отчет о рынке виртуальных систем реабилитации и телереабилитации
https://www.globalmarketmonitor.com/reports/532164-virtual-rehabilitation-and-telerehabilitation-systems-market-report.html

Не двигайся, совершенствуйся! 2021 входит в шортлисты лучших ремонтных домов Лондона

Минималистская пристройка из обугленного дерева, садовая студия, обернутая зеленым терраццо, и пристройка в стиле оригами претендуют на звание лучшего дома в Лондоне в 2021 году.

Всего в шорт-лист конкурса «Не двигайся, совершенствуйся» в этом году вошли 22 проекта! Конкурс — ежегодный конкурс, проводимый компанией New London Architecture (NLA) в честь «разнообразия и характера реконструируемых домов» в столице Великобритании.

Программа награждения открыта для любого проекта по благоустройству жилья, завершенного за последние два года в любом из 33 районов Лондона.

Среди других проектов, вошедших в шорт-лист, — реконструкция дома, построенного самим Уолтером Сигалом, скульптурная пристройка из сборных железобетонных изделий от Studio Ben Allen и пристройка в виде горы к эдвардианской резиденции.

Office Красочная реконструкция таунхауса в георгианском стиле от S&M, наряду с бетонной пристройкой розового цвета, которую она добавила к дому в Харингее.

Во время соревнований за победу в финальном списке участники также могут выиграть семь «специальных призов». Среди них — «Компактный дизайн года», «Приз за экологическое лидерство» и «Самый уникальный персонаж».

В этом году также будет вручена награда WFH Design of the Year, которая будет вручена проекту, который лучше всего поддерживает работу на дому.

Победа в пристройке Proctor & Shaw’s Soffit House «Не двигайся, улучшайся»! 2020 год

Жюри на 2021 год возглавляет главный куратор NLA Питер Мюррей, в него входят архитекторы Амин Таха из Groupwork и Мелисса Доулер из Bell Phillips.

Редактор журнала

Grand Designs Magazine Карен Стилианидес также входит в команду вместе с Себастьяном Вудом из Whitby Wood, журналистом по недвижимости Кунле Баркер, Томом Фоксоллом из Исторической Англии и управляющим директором NLA Тэмси Томсон.

Эксперты отметили, что хотя проекты, включенные в окончательный список в этом году, различаются по бюджету и содержанию, каждый дизайн основан на стремлении предоставить домовладельцам функциональное и современное жилое пространство.

«Мы видели проекты, которые приглушены, а некоторые — с гипер-модными футуристическими цветовыми палитрами, однако в каждом случае топ-100 и особенно шорт-лист впечатлили нас тем, как они удовлетворяют потребности домовладельцев, которые «Конечно, это самая важная функция дома», — размышлял Томсон.

Победители будут объявлены позже в этом году на выставке, доступной только по приглашениям. Предыдущие победители включали пристройку двойной высоты в Ламбете, резиденцию с затонувшей ванной в японском стиле и дом, построенный в заброшенной часовне.

Вот полный текст «Не двигайся, улучшайся!» Шорт-лист на 2021 год:


Фото Адама Скотта

Закрытый дом, Ламбет, архитектор Turner Architects


Фото предоставлено French + Tye

Amott Road, Peckham, предоставлено Александром Оуэном Архитектура


Фото Тома Кронина

Дом Клэр и Тома, Уолтем-Форест, архитектор Зминковска де Бойсе


Фото Джима Стивенсона

Реконструкция Дома Совета, Саутварк, автор: VATRAA


Фото Криса Снука

Elmfield Road, Waltham Forest, Eckford Chong


Фотография предоставлена ​​Столе Эриксеном

ER Residence, Хакни, предоставлена ​​Studio Hallett Ike


Фотография Меган Тейлор

Fruit Box, Lewisham, Nimtim Architects


Фотография Киллиана О’Салливана

Grain House, Hackney, Hayhurst & Co Architects


Фото Ричарда Чиверса

Дом в Хакни, авторство YARD Architects


Фото предоставлено French + Tye

The House Recast, Haringey, Studio Ben Allen


Фотография Ивана Джонса

Lydford Road, Haringey, автор Artefact


Фотография предоставлена ​​French + Tye

Mo-Tel House, Islington, Office S&M


Фото Джима Стивенсона

Mountain View, Bromley, CAN


Фотография предоставлена ​​Агнесе Санвито

Дом оригами, Илинг, архитектором KSKa Architects


Фотография Меган Тейлор

Overcast House, Haringey, Office S&M


Фото Кристиана Брейли

Peckham Rye House, Draper Studio


Фотография предоставлена ​​Тараном Вилкху

Дом Сигала, Льюишам, принадлежит Fraher and Findlay Architects


Фото Энди Стэгга

Дом Святой Марии, Ламбет, дизайн Пола Арчера


Фотография предоставлена ​​OEB Architects

Summerhill Road, Haringey, предоставлена ​​OEB Architects


Фотография предоставлена ​​Сарой Бертон

Terrazzo Studio, Хакни, предоставлена ​​Sonn Studio


Фотография предоставлена ​​French + Tye

Двухэтажный дом, Хакни, архитектором Bradley Van Der Straeten Architects


Фото Ричарда Чиверса

Умфревиль-роуд, Харингей, предоставлено компанией DHaus Company Ltd

Архитекторы, которые после разрушительного землетрясения восстановили город

Очевидно, трудно ассимилироваться в новых пространствах, когда общественная жизнь ограничена, и хотя многие в Джоджутле выражали благодарность за скорость и эффективность, с которой были завершены новые проекты, особенно по сравнению с удручающе медленной реконструкцией жилья, которая на несколько месяцев застопорилась и завершилась менее чем на 70 процентов — у других сохранялись опасения по поводу конечных результатов.Например, в святилище содержится вдвое меньше людей, чем в его предшественнике, из-за принятых в последнюю минуту директив INAH, которые вынудили Dellekamp, ​​Schleich и Restrepo уменьшить размер своего здания на треть. Другие обеспокоены тем, что павильоны, спроектированные MMX, не дают тени в жаркие летние дни Джоджутлы. Некоторые считают, что общение с фондом на ранних этапах было недостаточным, в результате чего здания отражали чувства сторонних архитекторов больше, чем жителей Джохутлы.

Но сообщество уже начало процесс превращения этих структур в свои собственные. В ноябре прошлого года, после празднования Дня мертвых, Рикальде видел множество изображений, на которых запечатлены арочные проходы Jardines Centrales, украшенные гирляндами и бархатцами, размещенными в его затонувшем центре. В святилище на красном мраморном фронтоне за алтарем стоит копия Сеньора де Тулы, заменяющая крест из нержавеющей стали, первоначально установленный архитекторами. В школе Калача, опустевшей из-за пандемии, двери сараев открывают светлые и просторные классы, увешанные рисунками и картинами детей, которые вскоре будут создавать свои собственные воспоминания в Джоджутле.Со временем здания будут отражать сообщество, которому они служат, и сообщество, в свою очередь, может быть изменено зданиями, при этом фатализм и недоверие постепенно заменяются оптимизмом в отношении будущего, которое не должно повторять настоящее. «Архитектура всегда открывает возможность отражения, взгляда в зеркало», — говорит Рестрепо. Бедствие может сделать то же самое.

Эти здания никогда не могли быть просто «имитацией того, что было у нас раньше», — говорит 61-летний Хосе Антонио Бенитес, который руководит мастерской высокой печати и шелкографии в своем доме в квартале от Аламеды.Он указал на несколько изменений, на которых он и его соседи настаивали на протяжении всего процесса застройки: чтобы церковь была видна с площади, чтобы пространство отражало топографию земли, чтобы крыша над баскетбольной площадкой не закрывала обзор. Ксохоцин, отдаленный холм, который задолго до прибытия испанцев дал этой общине название Ксохутла — «место обильного голубого неба». С самого начала Бенитес и его соседи знали, что для восстановления их города требуется не только «реконструкция жилья или общественных мест», — говорит он, — «но также реконструкция человек.«Чтобы измерить успех программы, потребуются годы, а возможно, и десятилетия.

Когда солнце село, Бенитес достал небольшой сборник стихов, которые он написал и опубликовал после землетрясения. «День за днем ​​/ мы руины. / Реликвия / того, кем мы были. / Истерзанный войной пейзаж / без войны, — прочел он из заглавного стихотворения «Руины», глядя на Аламеду. «Пустая страница / переписать себя».

Производство: Selene Patlan

Настенный вентилируемый наперсток

Стенный вентилируемый наперсток, тип B, 4 дюйма.4 дюйма, 4RV-WT, настенный наперсток, регулируется от 4-1 / 8 до 7 дюймов в зависимости от толщины стенки, круглое газоотводное отверстие типа B. Добавлено 7 сентября 2020 г.

Компания Hart and Cooley является лидером отрасли в области B-Vent. Трубы и фитинги. Их продукция отличается высоким качеством, долговечностью и гарантированно выполняет свою работу. Стенка газовой трубы B-vent изготовлена ​​из оцинкованной стали G-90 толщиной 018 и обеспечивает необходимый зазор до горючих материалов. рукав регулируется от 3-1 / 2 «до 6-1 / 4».

4 мая 2016 г. · 4 мая 2016 г.Основной причиной пожаров, связанных с дымоходом, является несоблюдение необходимых зазоров (воздушного пространства) до горючих материалов. Крайне важно, чтобы изолированный наперсток устанавливался только в соответствии с их инструкциями. Для запуска любого бытового или строительного отопительного прибора, сжигающего газ, жидкое или твердое топливо через горючую стену, потребуется изолированный настенный наперсток в качестве прохода для подключения приборов к внутренним или наружным каменным дымоходам.

Bixby Wall Thimble используется с вентиляционной трубкой Bixby, проходящей через стену.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
