Вентилируемые фасады для деревянных домов и коттеджей. Преимущества и устройство вентфасада при утеплении деревянных домов

Современные строительные нормы, действующие с 2000 года, предусматривают строительство энергосберегающих зданий. Их достаточно жесткие требования обусловлены, главным образом, соображениями экономии энергоресурсов. В городе нельзя строить жилые дома, не отвечающие этим нормам — их попросту не примет госкомиссия.

В индивидуальном малоэтажном загородном строительстве нормы не играют такой важной роли, — ведь дом строится для себя, и никакая госкомиссия его не принимает. Однако на эти нормативы имеет смысл ориентироваться, если есть желание построить энергосберегающий дом, позволяющий экономить на отоплении.

Какие же требования предъявляются к энергосберегающим зданиям?

Если говорить об однослойных, не утепленных наружных стенах, то для того, чтобы удовлетворить требованиям по удержанию тепла, толщина кирпичной кладки должна быть не менее 2 метров, а толщина массивных деревянных стен — не менее 40 см.  Понятно, что никто не захочет возводить кирпичные стены двухметровой толщины, да и деревянные стены толщиной в 40 см — большая редкость. Есть более рациональный путь, позволяющий выполнить требования строительных норм и сберечь тепло в доме, не увеличивая толщину ограждающих стен: возводить многослойные, утепленные стены.

Вентилируемый фасад

В первую очередь, идея многослойных стен затронула кирпичные дома. Начиная примерно с 2000 года, стены кирпичных домов, возводимых в Подмосковье, все чаще делаются многослойными, утепленными снаружи тем или иным способом, самый распространенный из которых — технология «вентилируемый фасад». Дерево, по сравнению с кирпичом, — относительно теплый материал, поэтому идея многослойности гораздо медленнее проникает в сознание заказчиков и, соответственно, в общеупотребительные технологии строительства деревянных домов. Однако в современных условиях возведение утепленных наружных стен деревянных домов становится все более актуальным.

Утеплить деревянный дом выходит дешевле, чем его протопить зимой, и эта разница делается все заметнее.

Надо отметить, что строительные компании, специализирующиеся на строительстве деревянных домов из клееного бруса, много говорят о теплосберегающих свойствах этого строительного материала и о теплосбережении построенных из него деревянных домов, зачастую умалчивая о том, что минимальная толщина стен из клееного бруса, отвечающих современным строительным нормам по удержанию тепла, должна составлять минимум 40 см. Заказчику нужно понимать, что, выбирая дом из клееного бруса с толщиной наружных стен 22 или даже 24 см, он выбирает красоту, а не теплосбережение.

Казалось бы, достаточно разумный выход предлагают производители утепленного строительного материала — деревянного строительного бруса, в который вклеена прокладка из пенополистирола. Однако такой брус-сэндвич полностью утрачивает благоприятные для человека свойства натуральной древесины: не пропускает воздух и водяной пар, не регулирует влажность в помещении. Остается только внешний вид деревянного бруса. Фактически мы получаем синтетический строительный материал, облицованный натуральной древесиной. Спрашивается, зачем, если проблему можно решить гораздо проще, дешевле и экологически безопаснее?

Вентилируемый фасад для деревянного дома

Грамотное с точки зрения технологии строительства и требований экологии утепление ограждающих стен жилого дома должно выполняться снаружи. Для этого применяется проверенная на каменных зданиях и хорошо себя зарекомендовавшая технология «вентилируемый фасад».

Утепленная стена деревянного дома в разрезе выглядит так:

1. внутри — несущая конструкция, скажем, в данном случае, сруб из непрофилированного бруса естественной влажности;
2. затем — слой утеплителя (минеральной ваты), закрытый ветрозащитной мембраной;
3. затем — вентиляционный зазор  —  обязательно!;
4. снаружи — отделка.

Строительство деревянных домов с вентилируемым фасадом позволяет разделить три основные функции наружных стен: несущую, теплосберегающую и декоративную. При этом техническое решение заметно упрощается, а эффективность выполнения каждой из функций возрастает. Несущие стены можно возводить из нестроганного бруса сравнительно небольшого сечения (обычно используется брус 150×150 мм), что дает заметную экономию на строительном материале.

Устройство вентилируемого фасада деревянного дома

Снаружи на стены пришивается обрешетка, и между ее брусками враспор укладывается утеплитель — минеральная вата. В условиях Подмосковья рекомендуется толщина слоя утеплителя 70–100 мм, для того чтобы деревянный дом полностью удовлетворял современным нормам по удержанию тепла.

Утеплитель укрывается диффузионной мембраной, играющей роль ветрозащиты и препятствующей попаданию и накоплению влаги в утеплителе. Сверху прибиваются вертикальные бруски контр-обрешетки, образующей воздушный вентиляционный зазор. Вентиляционный зазор очень важен! Он необходим для того, чтобы влага из пространства между утеплителем и наружной отделкой быстро уносилась наружу потоком воздуха и не выпадала в виде конденсата. Для этого вверху и внизу обязательно оставляются продухи.

Далее к контробрешетке, которая одновременно служит несущим каркасом, крепится отделочный материал, — имитация бруса, блок-хаус или виниловый сайдинг. Также можно обложить утепленный деревянный дом облицовочным кирпичом, — опять-таки, обязательно с оставлением вентиляционного зазора.

Изнутри брусовые стены деревянного дома можно обшить имитацией бруса, блок-хаусом или вагонкой, но можно предложить и более «дизайнерские» варианты, например, обить часть стены тканью.

Преимущества вентилиремых фасадов в деревянных домах

Помимо высокого теплосбережения, строительство деревянных домов с вентилируемым фасадом обладает рядом неоспоримых преимуществ.

Деревянный дом с вентилируемым фасадом получается чрезвычайно долговечным, поскольку его несущие стены всега, во всякое время года и при любой погоде, находятся в благоприятных условиях: они защищены от попадания влаги, перепадов температуры и влажности и прямых солнечных лучей. Поэтому несущие брусовые стены очень долго не потребуют капитального ремонта, а заменить износившуюся декоративную обшивку, принимающую на себя все климатические нагрузки, и утеплитель на порядок проще и дешевле, чем основные стены.

Деревянный дом с вентилируемым фасадом обладает отличной экологией. Ведь с жилым помещением контактирует только натуральная древесина, а минеральная вата находится снаружи стен из бруса. А таких синтетических материалов, как пенополистирол и т. п., здесь нет вовсе. Ничто не препятствует дереву «дышать» и благотворно влиять на микроклимат внутри дома, а вредным для здоровья химическим соединениям просто неоткуда взяться.

Более того, можно не красить и не покрывать лаком внутреннюю деревянную отделку стен — имитацию бруса, блок-хаус или вагонку. Конечно, со временем дерево несколько потемнеет, но ведь дизайнеры порой специально состаривают древесину. Зато — никакого лака, который вряд ли можно назвать натуральным и высокоэкологичным материалом! В этом случае деревянный дом с вентилируемым фасадом окажется более экологичным, чем коттедж из клееного бруса, стены которого нужно обрабатывать декоративно-защитными составами и внутри, и снаружи.

В случае повреждения заменить внутреннюю обшивку стен внутри помещения совсем не сложно, а небольшие загрязнения и другие незначительные дефекты можно легко зашкурить. Чего, кстати, никак не скажешь о стене из клееного бруса.

Что касается внешнего вида утепленного деревянного дома с вентилируемым фасадом и его интерьеров, то их можно сделать практически неотличимыми от коттеджа из клееного бруса. Для этого в качестве отделочного материала используется имитация бруса. Ведь это та же самая доска, из которой склеивается массивный клееный брус.

Таким образом, технология строительства деревянных домов с вентилируемым фасадом позволяет возводить деревянные дома с оптимальным соотношением цена-качество, не уступающие коттеджам из клееного бруса — элите деревянного домостроения — по красоте и долговечности и далеко превосходящие их по экологичности и энергосбережению.

вернуться к списку статей

Вентилируемый фасад из дерева или под дерево: виды и способы монтажа

Популярность экологически чистых стройматериалов растет. Люди не желают задыхаться от пластика и прочей химии. Природная красота и уют живой древесины вновь востребованы. Вентилируемый фасад из дерева – вот верное решение для жизни человека. Дом с таким фасадом – комфортный и долговечный. Современные материалы из натуральной древесины придают дому неповторимый, респектабельный стиль.

Содержание

1. Преимущества вентфасада для деревянного дома
2. Устройство вентфасадов из дерева
3. Виды деревянных вентилируемых фасадов
4. Виды древесины для вентилируемых фасадов
5. Монтаж деревянного фасада
6. Установка слоя утепления
7. Установка облицовки

Преимущества вентфасада для деревянного дома

Деревянный вентилируемый фасад обладает обширными преимуществами для брусовых и бревенчатых домов. Особенность конструкции – свободный доступ воздуха к стене, что препятствует скоплению сырости в древесине. Сухой материал обладает меньшими теплопотерями, не подвержен образованию грибка и гнили.

Обшивка защищает стену от вредных воздействий окружающей среды:

• осадков;
• солнечного излучения;
• ветра;
• резкого перепада температур.

Долговечность строения многократно увеличивается. Стены не гниют, не требуют ремонта. Высокая теплоизоляция стены уменьшает затраты на отопление. Кондиционер потребляет меньше электроэнергии в летнюю жару. Значительная экономия семейного бюджета.

Экологическая чистота материала благотворно влияет на здоровье жильцов. Деревянные стены обшитые по данной технологии свободно дышат.

Отделка фасада под дерево придаст дому благородный вид. Ассортимент облицовки – разнообразен по форме и цвету. Заказчик выбирает покрытие на свой вкус. Популярна имитация клееного бруса и оцилиндрованного бревна. Украшение резьбой добавит оригинальности.

Устройство вентфасадов из дерева

Виды деревянных вентилируемых фасадов

Деревянный вентфасад состоит из обшивки, под которой оставлено пространство для вентиляции.

Существует два варианта установки вентфасадов из дерева:

• Комплексная конструкция.

• Стена строения обшивается теплоизоляцией, защитной пленкой, а затем облицовывается. Вентиляционный зазор оставляют между утеплителем и обшивкой. Вентиляционная конструкция с утеплением защищает строение от вредных погодных явлений, отводит пар из дома, повышает теплоизоляцию стен. Данную компоновку применяют в холодных регионах, где зима – длинная, а лето – короткое.

• Упрощенная конструкция.

Конструкция состоит из тонкого каркаса без выносов и облицовки. Теплоизоляционный слой отсутствует. Данная система отводит влагу изнутри здания и предохраняет стены от непогоды. Потери тепла снижаются незначительно. Упрощенный вариант вентилируемого фасада практикуется в южных регионах с теплым климатом, где дополнительное утепление не нужно.

Важно! Конструкции вентфасадов с теплоизоляцией значительно уменьшают затраты на отопление и электроэнергию.

Виды древесины для вентилируемых фасадов

Облицовку фасадов производят из различных видов древесины:

1. Мягкие хвойные породы (ель, сосна, кедр и пр.) легко обрабатываются, недорого стоят, содержат смолу, которая предотвращает гниение.
2. Лиственница отличается способностью противостоять гниению при высокой влажности. Материал – прочен и долговечен.

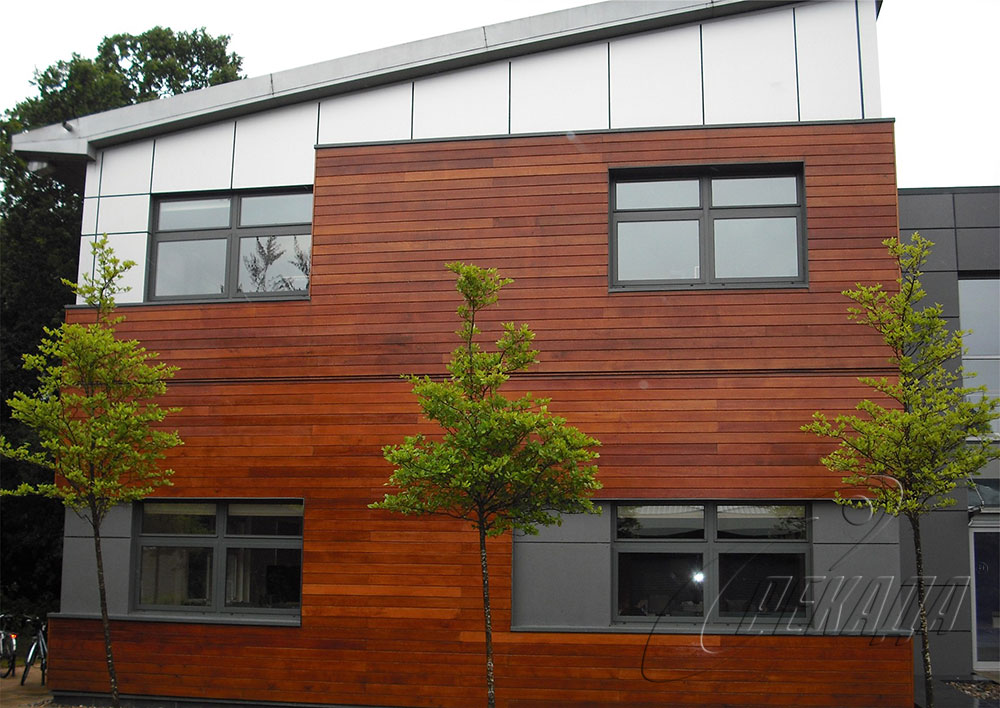

3. Термообработанная древесина – это натуральное дерево, выдержанное при температуре 185-230°С. Полезные свойства термодерева — долговечность, эстетичный вид, влагоустойчивость, биостойкость. Деталь из термодревесины сохраняет форму и размер в любых погодных условиях. Производители делают термодерево из мягких и твердых пород древесины.
4. Декоративные породы из тропиков ценятся за привлекательный вид. Они имеют высокую плотность и удельный вес, поэтому требуют усиленный каркас. Стоимость экзотической древесины – высока.

Важно! При выборе древесины учитывайте ее особенности для природных условий вашей местности.

Монтаж деревянного фасада

Вентилируемые фасады — просты в сборке. Хозяин дома самостоятельно смонтирует конструкцию, не имея большого строительного опыта за плечами.

Монтаж ведется поэтапно:

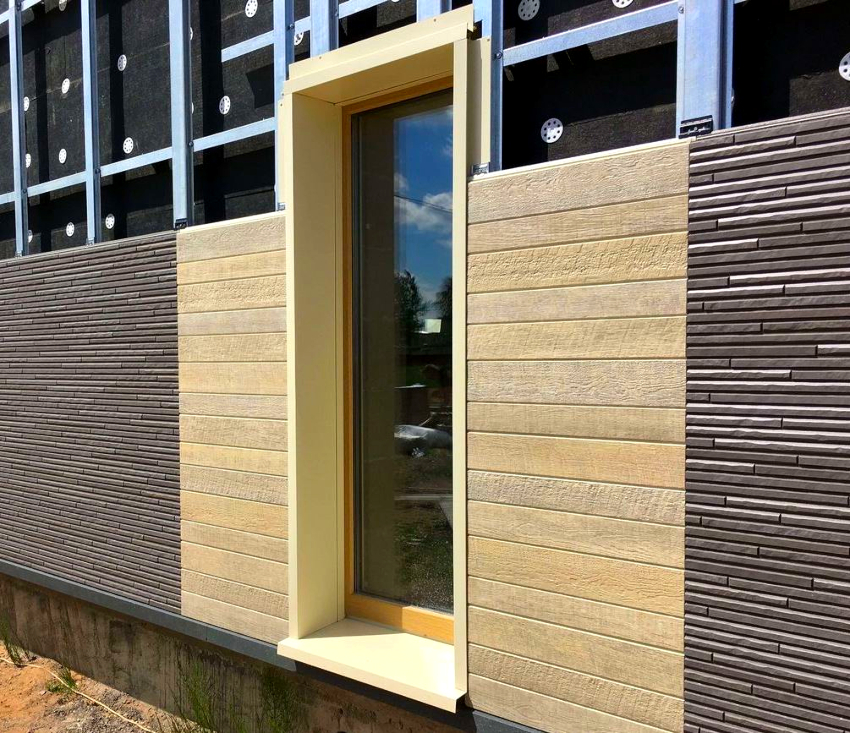

1. Установка каркаса – обрешетка монтируется на стену. Материал обрешетки – металлический профиль либо деревянные бруски, пропитанные антисептиком.
2. Прокладывание слоя теплоизоляции. Минеральная вата – лучший вариант, потому что имеет высокую паропроницаемость и малую теплопроводность. Крепеж минеральной ваты —  зонтичные дюбеля.
3. Укладка гидроизоляционной пленки, которая не пропускает влагу снаружи, но выводит ее изнутри.
4. Вторая обрешетка из брусков толщиной 4-5 см дает нужный вентиляционный зазор между утеплителем и облицовочным материалом.
5. Установка облицовки – завершающий этап, который придает зданию новый облик.

Установка слоя утепления

Рассмотрим более детально процесс монтажа теплоизоляции.

Минеральная вата — дышащий и наиболее пригодный материал для утепления деревянных домов. Производители делают разные виды утеплителя на основе минеральных ват. Они отличаются по плотности, влагопоглощению и паропроницаемости. Стекловата толщиной от 7 см подойдет для утепления дома из дерева.

Прежде чем начинать монтаж, подготовьте поверхность стен, проверьте на отсутствие щелей, проконопатьте, осмотрите стены на наличие серьезных неровностей. Стена ровная – приступайте к монтажу обрешетки и теплоизоляции.

Бруски устанавливают по лазерному уровню, чтобы вертикальная плоскость обрешетки была ровная. Альтернативный вариант – установить крайние рейки и натянуть между ними шнур. Промежуточные вертикальные рейки крепят по уровню шнура и отвесу. Расстояние между брусками — немного меньше ширины плиты утеплителя, чтобы пласт плотно входил в нишу.

Плиты стекловаты укладывают в образовавшиеся полости. Фиксируют при помощи фасадных зонтичных дюбелей и дрели с длинным сверлом. Сквозь теплоизоляцию в стене сверлят отверстия глубиной 5 см, в которые заглубляют зонтичные дюбель-гвозди и забивают. Количество дюбелей на одну плиту зависит от ее размера и веса.

Поверх теплоизоляции укладывают диффузионную мембрану. Она защищает стену от ветра и влаги, а также выводит пар из стены.

Бруски каркаса должны выступать над поверхностью плит на 4-5 см, но их толщина не всегда позволяет это сделать. Вторая обрешетка обеспечивает необходимый зазор для вентиляции.

Установка облицовки

Существуют разные варианты облицовки деревом – сайдинг, Блок Хаус, планкен, шиндель и др. Рассмотрим на примере скошенного планкена процесс монтажа облицовки. Скошенный планкен имеет косые грани, которые при монтаже накладываются друг на друга и закрывают технический зазор.

Важно! Длину досок выбирайте исходя из ширины всех фасадов дома, для того чтобы уменьшить отходы на обрезку.

Крепят планкен открытым или скрытым способами. Открытый – это крепеж доски саморезом снаружи. Шляпки шурупов видны, зато можно менять доску, не разбирая всю конструкцию. Скрытое крепление – более популярно, так как оно не заметно снаружи.

Монтаж начинают со второго ряда. На вертикальных брусках обрешетки по лазерному уровню делают риски границ досок. Под уровнем второго ряда прикручивают саморезами стартовый брусок.

Края досок второго ряда обрезают под углом 45°, обрабатывают торцевой пропиткой. Прикладывают доску на место и отмечают на ней точки крепления. Устанавливают на тыльную сторону доски скрытые крепежи Дуэт во всех креп-точках. Заводят доску нижними пластинами под стартовый брусок, а верхние уши прикручивают шурупами к вертикальным рейкам. Верх закручен – снимают стартовую рейку и закрепляют нижние пластины таким же способом.

Доски первого ряда подготавливают и заводят верхними креплениями под второй ряд. Низ крепится монтажным уголком к обрешетке. Вентиляционные пазы закрывают защитной сеткой от грызунов.

Следующие ряды устанавливают подобным образом — заводят нижние уши под предыдущий ряд, а верх крепят на саморезы. Вертикальные стыки чередуют по рядам в разбежку. Дополнительная защита фасада из дерева – это покрытие всей поверхности лаком. Обладая столь обширными достоинствами, деревянный вентилируемый фасад не сложен в монтаже. Грамотный хозяин соберет его самостоятельно, если будет соблюдать технологию. Результат его трудов – это экологически чистый и стильный дом, который будет надежным убежищем на долгие годы.

Как установить вентилируемые фасады с использованием деревянных панелей

Как установить вентилируемые фасады с использованием деревянных панелей

• Автор ArchDaily Team | Переведено José Tomás Franco
• 27 января 2018 г.

Эта вертикальная облицовка для фасадов представляет собой ламинированную панель высокой плотности, состоящую из сердцевины бумажных волокон, спрессованных при высокой температуре и давлении, и внешнего покрытия. обладает высокой устойчивостью к атмосферным воздействиям и ультрафиолетовому излучению. Древесина, используемая в панелях, была обработана Everlook®, компонентом, который без необходимости ухода продлевает срок службы панели и стабильность ее цвета независимо от погодных условий.

Для создания вентилируемого фасада с этими панелями каждый элемент должен быть установлен на вертикальных профилях, обеспечивающих непрерывный поток воздуха за панелью. Вот как это сделать.

+ 15

Для обеспечения правильной работы панели должны быть отделены от стены профилями, установленными вертикально и образующими вентилируемую камеру ≥ 20 мм. Для обеспечения циркуляции воздуха в камере входное и выходное отверстия для воздуха должны быть расположены правильно.

Преимущества вентилируемого фасада

Проницаемость  / Двигаясь, воздух позволяет «дышать» фасаду за счет диффузии водяного пара изнутри наружу. Это позволяет избежать образования конденсата за панелями.

Водозащита / Движущийся воздух предотвращает проникновение дождевой воды в структуру здания.

Теплоизоляция / Устранены тепловые мосты между внешней конструкцией и несущей конструкцией, что позволяет экономить энергию за счет уменьшения колебаний температуры внутри.

Защита от солнца / «Дышащий» фасад помогает избежать перегрева внутренних помещений прямым излучением в летнее время, помогая уменьшить тепловую энергию, поступающую внутрь здания.

Акустическая защита / Поглощение шума происходит, поскольку это система, состоящая из нескольких слоев.

Инсталляция

Основание

Основание из вертикальных профилей имеет основополагающее значение в процессе, так как облегчает циркуляцию воздуха за панелями при их отделении от здания. Эта скрытая конструкция должна быть спроектирована так, чтобы отвечать всем статическим требованиям и выдерживать среднюю ветровую нагрузку места, где она устанавливается. Также следует учитывать наклон фасада, размеры и толщину деревянных панелей, а также выбранную систему крепления.

Минимальная опорная ширина профиля для промежуточных точек составляет 60 мм, а для точек стыка двух панелей — 80 мм.

Деревянное основание / Если проект находится в сухом районе без частых дождей, можно построить основание из деревянных реек, которые необходимо предварительно обработать. На открытые поверхности рекомендуется добавить соединения из ПВХ или полиэтиленовой пены с закрытыми порами, чтобы продлить срок службы конструкции.

Металлическая подконструкция / Для влажных или дождливых зон рекомендуется строить подконструкцию из металлических профилей; оцинкованной стали или алюминия. В районах вблизи моря следует использовать профили из нержавеющей стали.

Монтажные системы

1. Открытые винты или заклепки

Эта монтажная система включает в себя видимые механические крепления, которые могут представлять собой винты или заклепки, окрашенные в тон, аналогичный цвету панели.

2. Крепление дюбелями

В эту систему входят крышки диаметром 14,25 мм с такой же отделкой, что и панели, скрывающие крепление винтами.

3. Скрытое крепление с подвесной системой скоб

В этой системе фиксирующая опора представляет собой скрытый механический элемент.

4. Скрытое крепление с перекрывающимися ламелями

Эта система состоит из перекрывающихся створок, доступных в двух вариантах ширины: 190 и 290 мм, обе с максимальной длиной 2440 мм.

Детали окна

Детали углов
