Вентилируемый деревянный фасад: Вентилируемые фасады для деревянных домов и коттеджей. Преимущества и устройство вентфасада при утеплении деревянных домов

Вентилируемые фасады для деревянных домов и коттеджей. Преимущества и устройство вентфасада при утеплении деревянных домов

Современные строительные нормы, действующие с 2000 года, предусматривают строительство энергосберегающих зданий. Их достаточно жесткие требования обусловлены, главным образом, соображениями экономии энергоресурсов. В городе нельзя строить жилые дома, не отвечающие этим нормам — их попросту не примет госкомиссия.

В индивидуальном малоэтажном загородном строительстве нормы не играют такой важной роли, — ведь дом строится для себя, и никакая госкомиссия его не принимает. Однако на эти нормативы имеет смысл ориентироваться, если есть желание построить энергосберегающий дом, позволяющий экономить на отоплении.

Какие же требования предъявляются к энергосберегающим зданиям?

Если говорить об однослойных, не утепленных наружных стенах, то для того, чтобы удовлетворить требованиям по удержанию тепла, толщина кирпичной кладки должна быть не менее 2 метров, а толщина массивных деревянных стен — не менее 40 см.  Понятно, что никто не захочет возводить кирпичные стены двухметровой толщины, да и деревянные стены толщиной в 40 см — большая редкость. Есть более рациональный путь, позволяющий выполнить требования строительных норм и сберечь тепло в доме, не увеличивая толщину ограждающих стен: возводить многослойные, утепленные стены.

Вентилируемый фасад

В первую очередь, идея многослойных стен затронула кирпичные дома. Начиная примерно с 2000 года, стены кирпичных домов, возводимых в Подмосковье, все чаще делаются многослойными, утепленными снаружи тем или иным способом, самый распространенный из которых — технология «вентилируемый фасад». Дерево, по сравнению с кирпичом, — относительно теплый материал, поэтому идея многослойности гораздо медленнее проникает в сознание заказчиков и, соответственно, в общеупотребительные технологии строительства деревянных домов. Однако в современных условиях возведение утепленных наружных стен деревянных домов становится все более актуальным.

Утеплить деревянный дом выходит дешевле, чем его протопить зимой, и эта разница делается все заметнее.

Надо отметить, что строительные компании, специализирующиеся на строительстве деревянных домов из клееного бруса, много говорят о теплосберегающих свойствах этого строительного материала и о теплосбережении построенных из него деревянных домов, зачастую умалчивая о том, что минимальная толщина стен из клееного бруса, отвечающих современным строительным нормам по удержанию тепла, должна составлять минимум 40 см. Заказчику нужно понимать, что, выбирая дом из клееного бруса с толщиной наружных стен 22 или даже 24 см, он выбирает красоту, а не теплосбережение.

Казалось бы, достаточно разумный выход предлагают производители утепленного строительного материала — деревянного строительного бруса, в который вклеена прокладка из пенополистирола. Однако такой брус-сэндвич полностью утрачивает благоприятные для человека свойства натуральной древесины: не пропускает воздух и водяной пар, не регулирует влажность в помещении. Остается только внешний вид деревянного бруса. Фактически мы получаем синтетический строительный материал, облицованный натуральной древесиной. Спрашивается, зачем, если проблему можно решить гораздо проще, дешевле и экологически безопаснее?

Вентилируемый фасад для деревянного дома

Грамотное с точки зрения технологии строительства и требований экологии утепление ограждающих стен жилого дома должно выполняться снаружи. Для этого применяется проверенная на каменных зданиях и хорошо себя зарекомендовавшая технология «вентилируемый фасад».

Утепленная стена деревянного дома в разрезе выглядит так:

1. внутри — несущая конструкция, скажем, в данном случае, сруб из непрофилированного бруса естественной влажности;
2. затем — слой утеплителя (минеральной ваты), закрытый ветрозащитной мембраной;
3. затем — вентиляционный зазор  —  обязательно!;
4. снаружи — отделка.

Строительство деревянных домов с вентилируемым фасадом позволяет разделить три основные функции наружных стен: несущую, теплосберегающую и декоративную. При этом техническое решение заметно упрощается, а эффективность выполнения каждой из функций возрастает. Несущие стены можно возводить из нестроганного бруса сравнительно небольшого сечения (обычно используется брус 150×150 мм), что дает заметную экономию на строительном материале.

Устройство вентилируемого фасада деревянного дома

Снаружи на стены пришивается обрешетка, и между ее брусками враспор укладывается утеплитель — минеральная вата. В условиях Подмосковья рекомендуется толщина слоя утеплителя 70–100 мм, для того чтобы деревянный дом полностью удовлетворял современным нормам по удержанию тепла.

Утеплитель укрывается диффузионной мембраной, играющей роль ветрозащиты и препятствующей попаданию и накоплению влаги в утеплителе. Сверху прибиваются вертикальные бруски контр-обрешетки, образующей воздушный вентиляционный зазор. Вентиляционный зазор очень важен! Он необходим для того, чтобы влага из пространства между утеплителем и наружной отделкой быстро уносилась наружу потоком воздуха и не выпадала в виде конденсата. Для этого вверху и внизу обязательно оставляются продухи.

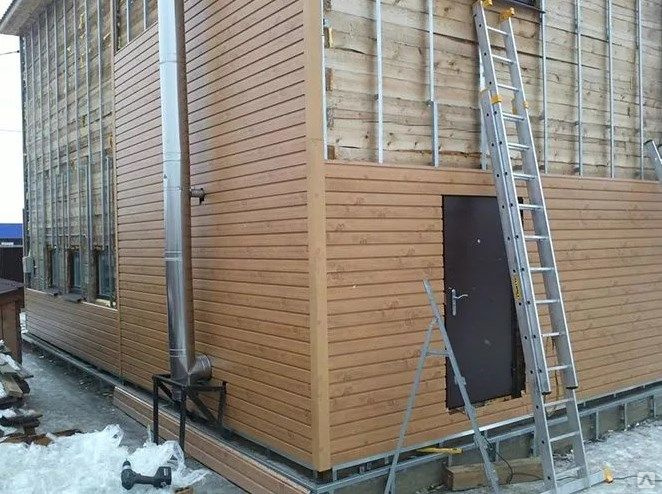

Далее к контробрешетке, которая одновременно служит несущим каркасом, крепится отделочный материал, — имитация бруса, блок-хаус или виниловый сайдинг. Также можно обложить утепленный деревянный дом облицовочным кирпичом, — опять-таки, обязательно с оставлением вентиляционного зазора.

Изнутри брусовые стены деревянного дома можно обшить имитацией бруса, блок-хаусом или вагонкой, но можно предложить и более «дизайнерские» варианты, например, обить часть стены тканью.

Преимущества вентилиремых фасадов в деревянных домах

Помимо высокого теплосбережения, строительство деревянных домов с вентилируемым фасадом обладает рядом неоспоримых преимуществ.

Деревянный дом с вентилируемым фасадом получается чрезвычайно долговечным, поскольку его несущие стены всега, во всякое время года и при любой погоде, находятся в благоприятных условиях: они защищены от попадания влаги, перепадов температуры и влажности и прямых солнечных лучей. Поэтому несущие брусовые стены очень долго не потребуют капитального ремонта, а заменить износившуюся декоративную обшивку, принимающую на себя все климатические нагрузки, и утеплитель на порядок проще и дешевле, чем основные стены.

Деревянный дом с вентилируемым фасадом обладает отличной экологией. Ведь с жилым помещением контактирует только натуральная древесина, а минеральная вата находится снаружи стен из бруса. А таких синтетических материалов, как пенополистирол и т. п., здесь нет вовсе. Ничто не препятствует дереву «дышать» и благотворно влиять на микроклимат внутри дома, а вредным для здоровья химическим соединениям просто неоткуда взяться.

Более того, можно не красить и не покрывать лаком внутреннюю деревянную отделку стен — имитацию бруса, блок-хаус или вагонку. Конечно, со временем дерево несколько потемнеет, но ведь дизайнеры порой специально состаривают древесину. Зато — никакого лака, который вряд ли можно назвать натуральным и высокоэкологичным материалом! В этом случае деревянный дом с вентилируемым фасадом окажется более экологичным, чем коттедж из клееного бруса, стены которого нужно обрабатывать декоративно-защитными составами и внутри, и снаружи.

В случае повреждения заменить внутреннюю обшивку стен внутри помещения совсем не сложно, а небольшие загрязнения и другие незначительные дефекты можно легко зашкурить. Чего, кстати, никак не скажешь о стене из клееного бруса.

Что касается внешнего вида утепленного деревянного дома с вентилируемым фасадом и его интерьеров, то их можно сделать практически неотличимыми от коттеджа из клееного бруса. Для этого в качестве отделочного материала используется имитация бруса. Ведь это та же самая доска, из которой склеивается массивный клееный брус.

Таким образом, технология строительства деревянных домов с вентилируемым фасадом позволяет возводить деревянные дома с оптимальным соотношением цена-качество, не уступающие коттеджам из клееного бруса — элите деревянного домостроения — по красоте и долговечности и далеко превосходящие их по экологичности и энергосбережению.

вернуться к списку статей

Вентилируемый фасад деревянного дома 👉 особенности, виды

Внутренний микроклимат построенного дома будет комфортным при сохранении естественного пародвижения. Это возможно, в случае применения паропроницаемых строительных, утеплительных, отделочных материалов. Из области высокого давления, которой считается отапливаемое внутреннее пространство сооружения, лишний пар выдавливается через толщу стен, отделочных слоев в зону низкого давления – на улицу. На фасадных стенах, в результате, возможно образование конденсата, наледи (при отрицательных температурах).

Решение вопроса — метод наружной отделки зданий – создание навесного вентилируемого фасада, обычно монтируемого со слоем утеплителя. Предполагаемая технологией вентиляция под финишной фасадной обшивкой эффективно отводит «выдавливаемый» из жилища пар, помогая стенам, утеплителю оставаться сухими. Для «дышащих» деревянных фасадов эта технология спасительна.

Содержание статьи

• Плюсы, минусы
• Виды деревянных фасадов
• Устройство фасадной системы
• Выбор утеплителя
• Выбор защитной пленки
• Монтаж вентилируемого фасада
• Правила укладки утеплителя
• Установка облицовки

Плюсы, минусы

После монтажа вентилируемой фасадной системы, строительная постройка любого назначения получает защиту наружных стен, утеплительного слоя. В результате, фасадные стены, утеплитель остаются сухими, а это главное условие поддержания комфортной влажности в жилых помещениях, сохранения характеристик теплоизоляции в любую погоду. Перечисленные преимущества получают и деревянные дома с защитно-декоративной системой. Приведем и другие плюсы:

• Строительный материал здания – обычный или клееный брус, доска, оцилиндрованное, окоренное или строганное бревно – не подвергаются влиянию избыточной влажности от осадков, воздействию ультрафиолета, перепадов температуры. Погода почти не влияет на дерево, значительно продлевая эксплуатацию.
• Вентилируемый фасад может сделать любой мастер с минимальными строительными навыками. Ремонт навесной конструкции с заменой штучных изделий — не проблема.
• Технология не включает «мокрые» процессы. Поэтому монтаж выполняется в любой сезон.
• Все элементы защитно-декоративной конструкции находятся снаружи сооружения, не нарушают экологическую чистоту деревянного интерьера, ради которой строилось здание.
• Дышащее сухое дерево, от которого отводится избыточная влага, меньше страдает от болезнетворных микроорганизмов, не требует дополнительной защитной пропитки химическими препаратами.
• Ассортимент сырья, вариантов оформления. Финишная отделка может имитировать другие виды облицовки, сохраняя достоинства деревянной конструкции.
• Внешняя обшивка нивелирует имеющиеся, потенциальные дефекты наружных стен. Конструкция устойчива к постоянным деформационным процессам деревянных стен из-за пересыхания или увлажнения.
• Теплоизоляция дополнительно выполняет роль шумопоглощающего слоя.

Виды деревянных фасадов

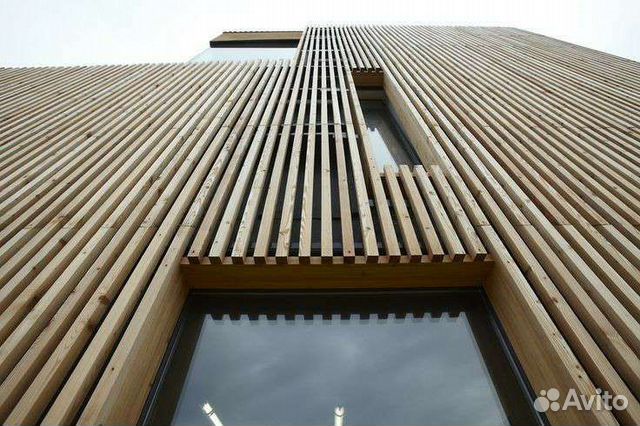

Наиболее известные виды облицовки для вентилируемых конструкций – керамогранит, агломератная плитка, алюминий, фиброцемент, стекло, терракотовая керамика, тонколистовой металл. С их помощью преображаются городские многоэтажки, производственные, торговые, офисные комплексы. Но для деревянных построек хочется сохранить вид природных материалов. При обшивке может применяться вагонка, блок-хаус из следующих пород:

• Лиственница. Панели из этого долговечного, прочного материала не гниют, устойчивы к короблению, поражению микроорганизмами, разрушению насекомыми.
• Хвойные – кедр, сосна, ель. Доступные, с хорошими показателями прочности, надежности. Содержание смол, антисептические свойства дерева делают изделия влагоустойчивыми, непривлекательными для грибка, плесени, насекомых.
• Термообработанная древесина мягких пород без защитной обработки сохраняет влагостойкость, стабильность геометрических размеров и форм, стойкость к гниению, поражению микроорганизмами. Отличается насыщенными оттенками, ярко выраженной структурой, сниженным после обработки весом (на 30%-50%).

• Декоративные тропические породы отличаются непередаваемой фактурой, но дороже. Прочное сырье с высокой плотностью имеет достаточный вес, для его фиксации при монтаже потребуется более крепкая обрешетка.

Следующий видеоматериал убеждает в правильности выбора блок-хауса для облицовки:

Устройство фасадной системы

Климат района застройки и ожидания владельца дома определяют вариант исполнения вентилируемой системы. Есть два вида конструкций. Они различаются количеством структурных слоев, набором функций:

• Комплексная (полноценная) фасадная система предполагает заполнение каркаса утеплителем, который сверху защищают пароизоляционной пленкой. Затем, вся система обшивается финишной облицовкой, с соблюдением вентиляционного зазора в 4-10 см между ней и утеплительным слоем. Комплексная система защищает поверхности деревянной постройки от природных факторов, повышает уровень энергосбережения здания. Выбор системы для регионов с продолжительным сезоном холодов очевиден.
• Для теплых южных районов применяется упрощенная (облегченная) система навесного фасада. Особенность – отсутствие слоя утеплителя. Основное назначение конструкции — поддержание благоприятного уровня влажности фасадных стен.

Выбор утеплителя

Для комплексной конструкции вентилируемого навесного фасада нужно определить теплоизоляционный материал. Для «дышащих» стен деревянной постройки теплоизоляция обязана поддерживать пародвижение. С учетом требования, в качестве утеплителя подойдет только минеральная вата. Из ее видов выделим каменную вату со следующими преимуществами:

• Низкая теплопроводность.
• Плотность с достаточной жесткостью сохраняет стабильную форму, не оседает при высокой влажности.
• Относится к негорючим материалам. Это важная характеристика для вентилируемой системы, где вентиляционный зазор работает по принципу вытяжки и при пожаре будет способствовать быстрому распространению огня.
• Имеет хорошие звукоизоляционные свойства.
• Экологичность.

Выбор защитной пленки

Назначение пленки – защита теплоизоляции от ветра, наружной влаги, обеспечение легкого отвода пара наружу. При выборе надежной и функциональной защиты утеплителя, обращают внимание на следующие характеристики материала:

• Способность сопротивляться горению, воздействию высоких температур.
• Паропроницаемость.
• Сопротивление воздухо-, водопроницанию.
• Прочность ткани на разрыв (влияет на количество мест крепления на единицу площади).
• Эластичность (обеспечивает целостность пленки при растяжении).
• Долговечность.

Монтаж вентилируемого фасада

Монтажным работам предшествует выбор и закупка материалов, подготовка нужного инструмента, ревизия стен (устранение пораженных, сгнивших участков древесины, проведение необходимого конопачения старых, недавно возникших щелей), обработка антисептическими составами.

Непосредственный монтаж проводится в три этапа:

• Установка на внешнюю стену несущего каркаса из вертикальных профилей. Для снижения нагрузки от тяжелых материалов облицовки, каркас могут усиливать дополнительные горизонтальные профили. Крепежные кронштейны обеспечивают нужный вынос каркаса на расстояние, обеспечивающее укладку утеплителя, получение вентиляционного зазора. Для облегченной системы вынос не нужен.

• Укладка утеплителя в межпрофильные ниши. Защита ветрозащитной паропроницаемой пленкой, укладываемой внахлест, с проклеиванием получаемых швов лентой.

Отводящая пар из теплоизоляции пленка располагается с внешней стороны. Она будет защищать систему только при укладке к утеплителю нужной стороной. Поэтому, изучите инструкцию производителя по ориентации материала.

• Выполнение облицовки фасада с применением крепежных профилей, метизов, кляймеров, фиксирующих изделий. Если вынос каркаса и толщина теплоизолятора одинаковые, для обеспечения вентиляционного зазора и облегчения монтажа отделочной обшивки на вертикальные профили крепят дополнительные рейки или перпендикулярно профилям набивают обрешетку.

Правила укладки утеплителя

Для качественной укладки лучше пользоваться минеральной ватой в виде плит. Рулонный материал более мягкий, хуже держит форму, потребует больше точек крепления к стене, не образует ровных стыков. Приведем основные рекомендации по укладке каменной ваты в плитах:

• Теплоизолятор должен быть шире проема на 1,5-2 см для плотной установки.
• При организации утепления в два слоя нужно следить, чтобы стыковые швы первого, перекрывались плитами второго слоя (укладка плит вразбежку).
• В местах примыкания к проемам, на углах постройки крепежные зонтики располагают чаще.
• Минеральная вата не должна закрывать электрические кабели, контактировать с рукавами подводимых инженерных коммуникаций.

Установка облицовки

Заключительный этап создания вентилируемого фасада имеет особенности:

• Укладка, фиксация облицовки производится снизу вверх.
• Крепежные, фиксирующие элементы из металла должны иметь антикоррозионное покрытие.
• Низ обшивки фасада не должен касаться грунта или верхнего уровня цоколя.
• Требуются верхние и нижние продухи для правильного направления циркуляции воздуха под обшивкой, а также отвод стекающей с крыши дождевой, талой воды.
• Нижние элементы финишной облицовки можно закрыть мелкой сеткой для перекрытия доступа грызунам, насекомым в пространство под обшивкой.
• Незащищенные поверхности покрываются необходимыми защитно-декоративными составами. Исключение могут составлять изделия из термодерева.

Деревянные срубы — символы уюта, семейного покоя. Тренд на эти понятия сохраняется, становится еще популярнее. Всем застройщикам частных домов из дерева желательно не упустить из виду преимущества навесных фасадов. Эти многослойные вентилируемые системы, сохраняя природные свойства дерева, значительно повысят энергосберегающие характеристики постройки, улучшат микроклимат помещений.

О назначении, правильной ориентации пароотводящей пленки рассказывает строитель:

Как установить вентилируемые фасады с использованием деревянных панелей

Как установить вентилируемые фасады с использованием деревянных панелей

• Автор: ArchDaily Team | Переведено José Tomás Franco
• Опубликовано 27 января 2018 г.

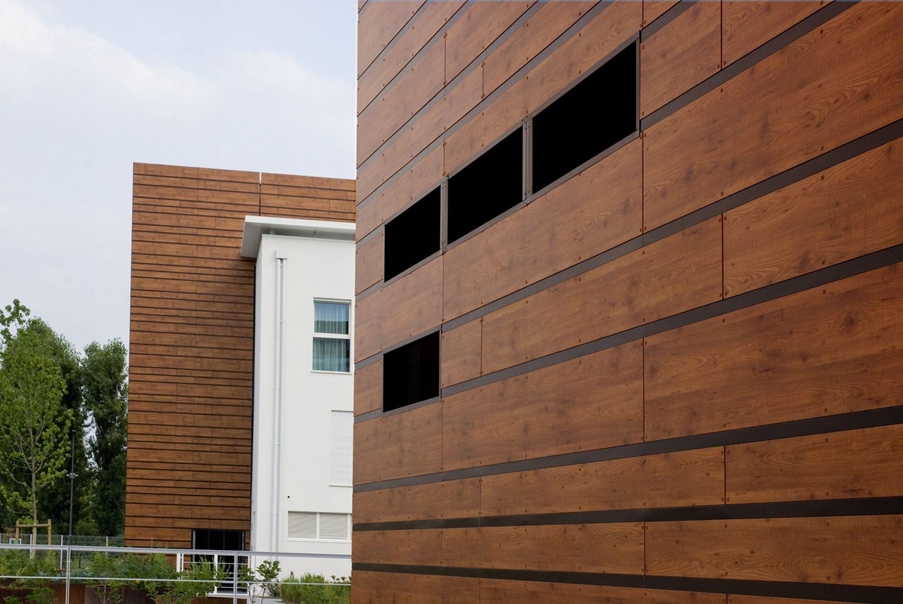

Эта вертикальная облицовка для фасадов представляет собой ламинированную панель высокой плотности, состоящую из сердцевины бумажных волокон, спрессованных при высокой температуре и давлении, и внешнее покрытие обладает высокой устойчивостью к атмосферным воздействиям и ультрафиолетовому излучению. Древесина, используемая в панелях, была обработана Everlook®, компонентом, который без необходимости ухода продлевает срок службы панели и стабильность ее цвета независимо от погодных условий.

Для создания вентилируемого фасада с этими панелями каждый элемент должен быть установлен на вертикальных профилях, обеспечивающих непрерывный поток воздуха за панелью. Вот как это сделать.

+ 15

Для обеспечения правильной работы панели должны быть отделены от стены профилями, установленными вертикально и образующими вентилируемую камеру ≥ 20 мм. Для обеспечения циркуляции воздуха в камере входное и выходное отверстия для воздуха должны быть расположены правильно.

Преимущества вентилируемого фасада

Проницаемость  / Двигаясь, воздух позволяет «дышать» фасаду за счет диффузии водяного пара изнутри наружу. Это позволяет избежать образования конденсата за панелями.

Водозащита / Движущийся воздух предотвращает проникновение дождевой воды в структуру здания.

Теплоизоляция / Устранены тепловые мосты между внешней конструкцией и несущей конструкцией, что позволяет экономить энергию за счет уменьшения колебаний температуры внутри.

Защита от солнца / «Дышащий» фасад помогает избежать перегрева внутренних помещений прямым излучением в летнее время, помогая уменьшить тепловую энергию, поступающую внутрь здания.

Акустическая защита / Поглощение шума происходит, поскольку это система, состоящая из нескольких слоев.

Инсталляция

Основание

Основание из вертикальных профилей имеет основополагающее значение в процессе, так как облегчает циркуляцию воздуха за панелями при их отделении от здания. Эта скрытая конструкция должна быть спроектирована так, чтобы отвечать всем статическим требованиям и выдерживать среднюю ветровую нагрузку места, где она устанавливается. Также следует учитывать наклон фасада, размеры и толщину деревянных панелей, а также выбранную систему крепления.

Минимальная опорная ширина профиля для промежуточных точек составляет 60 мм, а для точек стыка двух панелей — 80 мм.

Деревянное основание / Если проект находится в сухом районе без частых дождей, можно построить основание из деревянных реек, которые необходимо предварительно обработать. На открытые поверхности рекомендуется добавить соединения из ПВХ или полиэтиленовой пены с закрытыми порами, чтобы продлить срок службы конструкции.

Металлическая подконструкция / Для влажных или дождливых зон рекомендуется строить подконструкцию из металлических профилей; оцинкованной стали или алюминия. В районах вблизи моря следует использовать профили из нержавеющей стали.

Монтажные системы

1. Открытые винты или заклепки

Эта монтажная система включает в себя видимые механические крепления, которые могут представлять собой винты или заклепки, окрашенные в тон, аналогичный цвету панели.

2. Крепление дюбелями

В эту систему входят крышки диаметром 14,25 мм с такой же отделкой, что и панели, скрывающие крепление винтами.

3. Скрытое крепление с подвесной системой скоб

В этой системе фиксирующая опора представляет собой скрытый механический элемент.

4. Скрытое крепление с перекрывающимися ламелями

Эта система состоит из перекрывающихся створок, доступных в двух вариантах ширины: 190 и 290 мм, обе с максимальной длиной 2440 мм.

Детали окна

Детали углов

Вентилируемый фасад

Residencia en Varese / Franzetti Primi Architetti Associati — Варезе, Италия

Residencias Teega en Puteri Harbour / Liu & Wo Architects — Johor Bahru, Malasia

Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА — Черняховск, Калининград, Россия

Residencia Golden View / Workshop AD — Anchorage, AK, Estados Unidos

Более подробную информацию можно найти здесь.

Ссылка: Команда ArchDaily. «Как установить вентилируемые фасады с использованием деревянных панелей» [Cómo instalar fachadas ventiladas utilizando paneles de madera] 27 января 2018 г. ArchDaily. (Перевод Франко, Хосе Томас) Доступ .

Деревянная облицовка для вентилируемых фасадов

Перейти к содержимому

Поиск

Древесина — натуральный, экологический, перерабатываемый материал с отличными изоляционными свойствами, который также предлагает множество технических и творческих возможностей.

Выбор породы дерева имеет решающее значение для обеспечения эксплуатационных качеств и долговечности фасада. Древесина сладкого каштана обладает двумя важными свойствами, которые следует учитывать: природная прочность и стабильность размеров.

Тепловая инерция древесины (способность накапливать поступающую тепловую энергию, сохранять ее и постепенно отдавать) позволяет регулировать температуру внутри зданий и экономить энергию за счет снижения потребности в охлаждении и обогреве.

Деревянный фасад можно оставить натуральным, в этом случае древесина будет постепенно сереть из-за УФ-окисления, пока не станет серебристо-серой (действительно только для прочных натуральных пород дерева, таких как сладкий каштан), или может быть выполнена отделка (лазурь или масло). применяемый.

Доступные породы дерева и размеры

Виды облицовки

• Вентилируемая панель за панелью или целиком

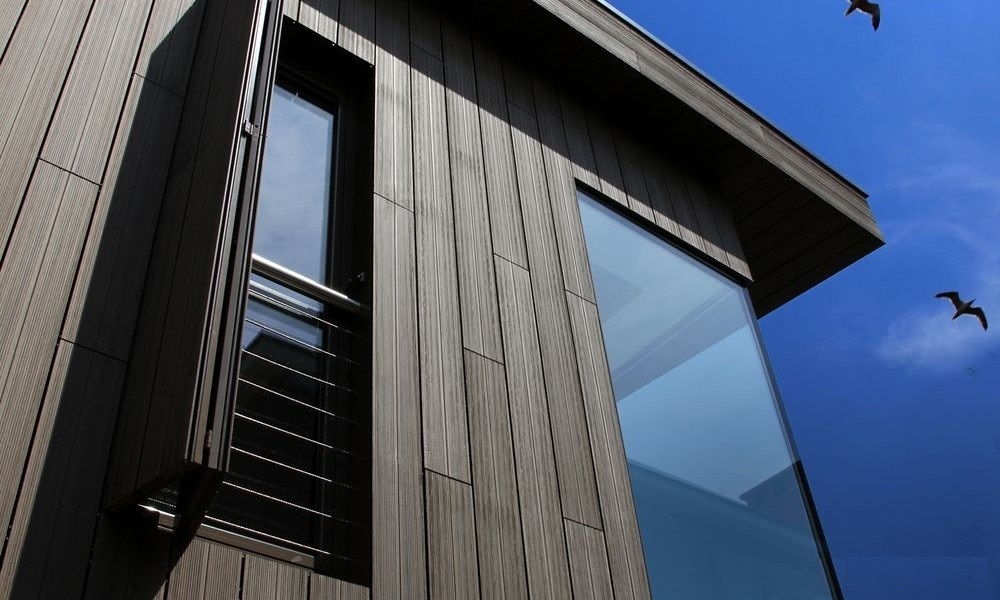

• Вертикально или горизонтально ориентированный
• Разнообразие профилей и толщин
• Различные системы крепления (винт или скобы)

Модель F6

Модель F3

Модель F2

Модель F5

Технические свойства продукта

КЛЕЙ ТИП

МУФ, тип 1 в соответствии с EN301

ФОРМАЛЬДЕГИД

Класс E1 в соответствии с UNE EN 13986

ВЛАЖНОСТЬ

10 ± 2%
