Вентфасад что такое: плюсы и минусы, виды вентфасадов

Содержание

что это, виды, типы, схема, преимущества

Содержание:

  1. Какие бывают типы
  2. Каковы преимущества таких систем
  3. Из чего состоит

Вентилируемые фасады выступают в качестве средства для облицовки зданий, так как это явление играет решающую роль в современной архитектуре.

Но что такое вентилируемый фасад и что он из себя представляет? Это вопрос, затрагивающий каждого человека, столкнувшегося с проблемой облицовки фасада.

Вентилируемый фасад — это один из способов для защиты здания от негативных внешних природных факторов, максимальное сохранение тепла, а также хорошая циркуляция воздуха при любых условиях применения.

Зарождение этой технологии началось в 1940-х годах в северной части Европы. Причиной возникновения такого материала послужила довольно сырая погода, которая преобладает в скандинавских странах.

Особая защита стен, в связи с климатическими условиями, потребовалась и в Канаде с середины 50-х годов.

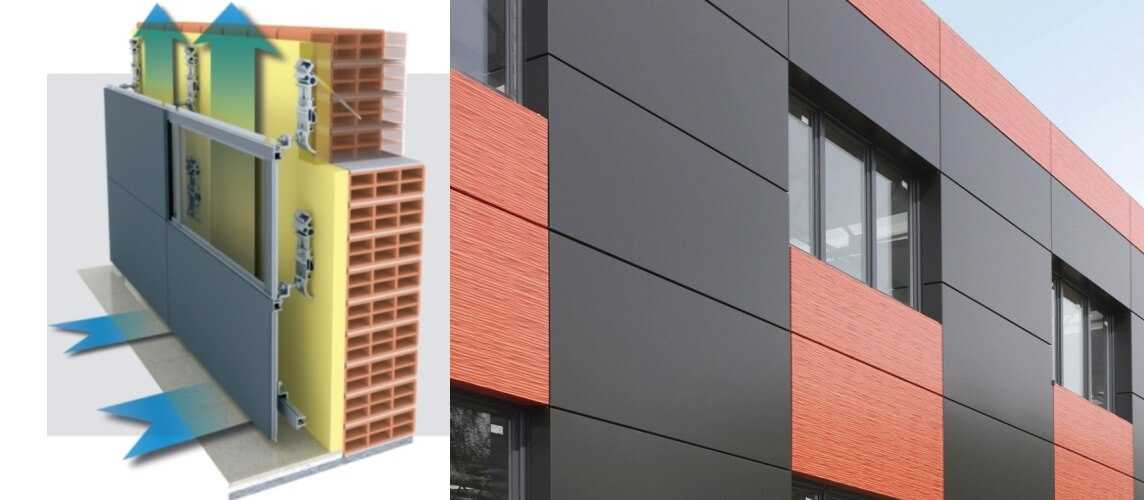

Вентиляционный фасад имеет защитную конструкцию, монтаж которой выполняется на небольшом расстоянии от стены. Такая конструкция несет в себе определенную декоративную роль. Теплоизолирующее покрытие стелется вдоль стены.

Когда идет процесс реализации монтажа, оставляют небольшой промежуток между стеной и конструкцией, что повышает защитную функцию материала и демонстрирует его эффективность в целом.

Какие бывают типы

Виды вентилируемых фасадов отличаются своей отделкой, которая чаще всего осуществляется с помощью таких материалов, как керамогранит, камень или композит.

Керамогранит

Керамогранит — это материал для отделочных работ, который имеет искусственное происхождение. Керамогранит делается с помощью прессования и обжига пластичной и прочной глины.

За последние несколько лет данный материал приобрел значительную актуальность в мире, с помощью которого реализуют отделку фасада. Этот материал отличается своей прочностью, долговечностью и теплоустойчивостью, что считается незаменимым набором факторов для подобных систем. Керамогранит может имитировать камень, древесину и мн.др.

Все зависит от архитектуры и смеси, которая будет выполнена для изготовления. Выбор цвета и фактуры облицовки имеет обширный спектр предложений, ассортимент может быть абсолютно на любой вкус.

Вентиляционные фасады, которые были оформлены с помощью керамогранита, будут демонстрировать эксклюзив и эффективность.

Композитные панели

Вентилируемый фасад может быть оформлен алюминиевыми композитными панелями. Композитная панель — это материал, содержащий в себе много слоев, которые состоят из пары листов алюминиевой ленты, а между ними содержится внутренний слой.

Преимуществом в использовании данного материала является его легкость. Например, стальной лист, который имеет такие же параметры, весит в 4 раза больше, нежели композитная панель.

Композит имеет очень хорошую гибкость, благодаря чему можно создавать криволинейные структуры материала или закругленные углы. Композитные панели долговечны в использовании, соответственно, системы, содержащие этот материал, будут эффективны в эксплуатационном плане.

Натуральный камень

Фасады, которые имеют отделку из натурального камня, считаются самым практичным применением. Камень представляет собой очень прочный материал, которые предусматривает все уровни тепло- и шумоизоляции.

Здания, оформленные камнем, способны придать строению особую эстетику, свидетельствующую о его респектабельности и изысканности. Облицовка также может включать в себя следующие материалы: мрамор, сланец, кварц, гранит, песчаник и другие подобные средства.

Каковы преимущества таких систем

  • Презентабельный внешний вид. Применение подобных конструкций обеспечивает желаемую красоту здания на протяжении большого срока. Выбор материала предоставляет обширный спектр услуг, который поможет вам найти желаемое архитектурное оформление вашего здания.
  • Долговечность. Схема фасадов реализована так, что они не нуждаются в потребности ремонта и могут хранить свои атрибуты на протяжении большого срока.
  • Легкая реализация монтажа. Вентиляционные фасады доступны легкому ремонту, если есть на то потребности. Починка не займет много времени, а шансы на вредоносные последствия для конструкции сводятся к минимуму.
  • Теплоизоляция. Данная составляющая позволяет защитить стены от перегрева или, наоборот, от переохлаждения. Теплоизоляционная функция способна повышать теплоаккумулирующие свойства стены. Подобному действию можно приписать эквивалентный пример работы термоса, так как просматривается функция сохранения тепла на длительное время.
  • Звукоизоляция. Панели имеют отличный набор материалов, которые способствуют отличному свойству звукоизоляции.
  • Влияние на внешние факторы. Вентиляционные фасады наделены отличным свойством, которое способно устойчиво реагировать на погодные условия.
  • Простота ухода в период эксплуатации. Фасады можно очищать от пыли, налетов и других возможных явлений без лишней сложности.
  • Климатическая оптимальность. Конструкция позволяет свободно распространяться воздуху внутри помещения, что является немаловажным фактором для лучшей циркуляции.
  • Универсализм. Применение возможно в любом здании, независимо от его возраста.

Из чего состоит

  1. Утеплитель. Имеет место установки непосредственно на несущей стене. Особая структура утеплителя способна обеспечивать тепло- и шумоизоляцию благодаря волокнистому материалу.
  2. Защита от ветра и влаги. Наличие мембранной ткани позволяет защитить утеплитель от внешних природных факторов, а именно от ветра.
  3. Наличие воздушного зазора. Вентилируемые типы фасадов имеют особое отличие от других, которое заключается в воздушной прослойке. Воздушная прослойка дает возможность циркулировать воздуху, что предотвращает возможные появления излишней влаги или тепла.
  4. Подсистема крепления. С помощью дюбелей крепятся утеплитель и теплозащитная ткань, а на самой стене имеется совокупность кронштейнов, благодаря которой осуществляется фиксация различных элементов. Подобным образом предусматривается сбалансированное распределение нагрузки на стены.
  5. Материалы облицовки. Если фасад должен соблюдать функцию защиты, то сам облицовочный материал не должен уступать в прочности. Также материал должен быть легким, поэтому именно такая закономерность имеется в вентиляционных фасадах.

Структура всей конструкции должна быть подобрана по параметрам самого здания, чтобы общая взаимосвязь материалов была однородной.

Вентфасад – что это?

Навесной вентилируемый фасад или сокращенно вентфасад – представляет собой внешнюю облицовочно-защитную конструкцию. Конструкция вентфасада состоит из подоблицовочного каркаса, который служит для крепления теплоизоляционных и композитных материалов, и облицовки.

Облицовка фасада маскирует каркас и прочие внутренние элементы фасада и может быть выполнена из различных материалов – фасадных кассет, керамогранита, алюминиевых композитных панелей, разных видов сайдинга. Навесные фасады могут быть облицованы и готовыми алюминиевыми панелями, содержащими слой утеплителя — пенополиуретана, что в ряде случаев позволяет отказаться от утепления стены минеральной ватой и сократить время монтажа и стоимость фасадной отделки в целом.

Несущий каркас вентфасада, как правило, выполняется из алюминия или другого прочного легкого метала, реже – из дерева. Последний материал для изготовления каркасов распространен в Германии и Японии.  Часто применяется он и у нас, если речь идет об отделке и утеплении частного дома

Деревянный вентфасад хорошо подходит для зданий со стенами из аналогичного материала, однако для кирпичных или монолитных зданий более подходящим будет металлический каскад. Металл более устойчив к внешним воздействиям и позволяет маскировать дефекты несущих стен.

Вентилируемые фасады монтируются на несущую стену таким образом, чтобы между облицовкой и стеной или теплоизоляционным материалом оставалась вентилируемая прослойка. Именно этой конструктивной особенности вентафасад и обязан своим названием. Также, в силу конструктивных особенностей вентилирующие фасады обеспечивают надежную защиту здания от внешних разрушающих воздействий, способствуют эффективной тепло- и звукоизоляции, поддерживают циркуляцию воздуха и активное выведение водяных паров.

Использованы материалы с сайта: https://ru.wikipedia.org

Комментарии могут оставлять только зарегистрированные пользователи


Вентилируемые фасады это | Что такое вентилируемый фасад

Навесные вентилируемые фасады — одна из самых передовых фасадных технологий современного строительства. Монтируются навесные вентилируемые фасады на протяжении более чем полвека в разных климатических зонах земного шара. Родиной же этой фасадной системы по праву считают Европу. Там появился навесной вентилируемый фасад в 50-е года двадцатого века.

Основной идеей было разработать фасадную технологию, которая одновременно выполняла бы следующие функции: эстетический вид, теплоизоляция, защита от механических повреждений, звукоизоляция. И как раз навесной вентилируемый фасад решал все эти поставленные перед архитекторами задачи. Суть заключалась в создании воздушного промежутка между облицовочным материалом и утеплителем или стеной, что способствовало выведению конденсата и влаги, образующегося из-за температурных колебаний.
Итак, навесной вентилируемый фасад — стал идеальным решением как для реконструкции, так и для капитального строительства зданий любого назначения. А в последнее время, навесной фасад все чаще используется для обшивки частных домов и особняков. И хотя на рынке описываемая фасадная система возникла относительно недавно (около 15 лет назад), навесные вентилируемые фасады занимают в России высшую ступень в данном сегменте строительства.

Из чего же состоит эта модная и высокофункциональная фасадная система?
Непосредственно к несущей стене, выполненной из любых материалов (кирпич, бетон и т.д.) примыкает слой утеплителя, который фиксируется с помощью зонтичных дюпелей. Далее монтируется подсистема — на кронштейны устанавливаются несущие алюминиевые или оцинкованные профиля. На каркасную систему крепится облицовочный материал. Обязательным условием, как уже говорилось, является наличие воздушного пространства между утеплителем и защитным экраном. Если же стоит задача изменения только внешнего облика фасада здания, то утеплитель не применяется, а воздушный зазор создается между стеной и облицовкой.
И эти конструкционные особенности предоставляют высокую функциональность навесного вентилируемого фасада в широком диапазоне климатических условий.
Достоинства навесного вентилируемого фасада.
Знойным летом конструкция навесных вентилируемых фасадов препятствует проникновению тепла через наружную стену (своего рода солнцезащитный экран). В холодное время года — гарантирует защиту от осадков и ветра, сглаживает температурные колебания несущей стены и предупреждает попеременное промерзание и таяние. Внутренняя часть стены абсолютно сухая в любую погоду, поскольку вся образовывающаяся влага и конденсат переносится в наружный слой.

Необходимо учитывать, что в последние годы наблюдается тенденция удорожания энергоносителей. В связи с этим, хочется подчеркнуть, навесной вентилируемый фасад — идеальное решение в современных условиях. Его физические свойства позволяют добиться высокой теплоэффективности, а значит — снизить затраты энергии при эксплуатации.
Навесной вентилируемый фасад — постоянный климат-контроль внутри помещений. Помимо этого, навесной вентилируемый фасад значительно повышает звукоизоляционные характеристики ограждающей конструкции.

Выгодное отличие вентилируемых фасадных систем от так называемых «мокрых фасадов» — универсальность применения и простор для архитектурных и дизайнерских решений, а также всесезонность и скорость монтажа.
Обширная цветовая гамма керамического гранита имитирует натуральный камень, но значительно превосходит его по возможному исполнению цвета. Идеально подходит для применения в качестве облицовки в навесных фасадных системах.
Алюминиевые композитные панели (АКП). Современный материал, обладающий массой преимуществ для монтажа в навесных вентилируемых фасадах. Состоит из двух защитных алюминиевых листов, между ними минеральное или пластиковое наполнение. Главнейшее преимущество — долговечность. Поставщики АКП дают гарантию на свою продукцию при применении ее для навесных вентилируемых фасадов — 25 лет. Такой срок эксп позволяет в течении длительного времени не тратить значительные средства и время на ремонт или обновление фасада. Использование АКП в навесных вентилируемых фасадах обусловлено также устойчивостью к температуре от -50 до +80 градусов по Цельсию, ультро-фиолетовому облучению. Отличное соотношение жетскости и массы, устойчивость к любым негативным факторам внешней среды, простота обработки. Необходимо отметить, АКП поддаются резке, фрезеровке, вальцеванию, сгибанию, клепанию и другим операциям, что открывает огромные возможности реализации самых безумных архитектурных идей.
Среди многообразия облицовочных материалов можно также выделить профилированный лист (профнастил), ламинат высокого давления, фиброцементные плиты, плитка сканрок и мармарок, виниловый сайдинг и т.д.
Навесные вентилируемые фасады — идеальное решение.

Все преимущества навесного вентилируемого фасада были изложены выше. И этому есть весомые подтверждения. В мировой практике применение такой фасадной технологии находит все большее распространение, причем в зданиях любого назначения.
Абсолютная стоимость навесного вентилируемого фасада, конечно же, дороже традиционных «мокрых» способов отделки. Но если провести экономический расчет на перспективу, скажем на 25 лет вперед, прийдем к выводу, что с учетом сбережений на энергозатратах, ремонтных работах (ведь фасад покрытый штукатуркой необходимо освежать каждые 2-3 года) — навесной фасад дешевле. А главное, современный эстетический вид, долговечность, презентабельность.
Итак, навесной вентилируемый фасад — исключительное решение для создания красивого, функционального, долговечного лица любого здания.

применение, преимущества, недостатки, конструкция, материалы, монтаж, видео

Вентфасад для коттеджейВ настоящее время все хотят жить в респектабельном жилье и стремятся придать собственному дому, как старому, так и новому, современный солидный вид. Но при постоянной занятости трудно выкроить время для ухода за фасадом. Как известно, выход всегда есть. Вентилируемый фасад – это лучший из вариантов.

Что такое вентилируемый фасад

Он представляет собой теплоизоляционную систему в виде многослойной стены. Как правило, внутренний несущий слой стены выполняется из крепкого тяжелого материала.

Для этой цели подходит кирпич, бетон или деревянный брус.

На внешней стороне стены крепится слой теплоизоляции из специальных водостойких материалов. Затем устанавливается  функциональный защитно-декоративный экран. Из названия понятно, что он не только делает фасад дома эстетичным и придает ему совершенный вид, но имеет практическую направленность, выполняя защитную функцию.

Между экраном и теплоизоляцией создается вентиляционный канал или, как его еще называют, воздушная прослойка.

Что такое вентфасад

Достоинства вентилируемого фасада

  • Вентилируемый фасад, долговечный и престижный, как минимум на 10 лет избавит хозяина дома от забот о его ремонте.
  • Наружный слой надежно защитит теплоизоляцию от агрессивного воздействия атмосферных осадков и сырости, продлит срок ее службы.
  • Благодаря особенностям конструкции, в доме обеспечивается комфортный микроклимат в любое время года. В зимние холода хорошо сохраняется тепло, в летний зной царит прохлада, так как ослаблено воздействие солнечных лучей.
  • Воздушная прослойка снижает теплопотерю в холодный период времени на 8% и обеспечивает удаление водяных паров.
  • Применение современных отделочных материалов позволяет изменить до неузнаваемости внешний вид строения и придать ему желаемый архитектурный облик.
  • Создает и поддерживает отличную звукоизоляцию в доме.
  • Длительный срок службы и отсутствие потребностей в ремонте экономят денежные средства, а теплоизоляция еще и энергоресурсы.

Недостатки вентилируемого фасада

  • Монтаж возможен только на плоских стенах. Если же дом имеет необычные элементы декора такие, как колонны, карнизы и другие архитектурные компоненты оформления стены, его применить нельзя.
  • Горючесть облицовочных материалов и фасадных пленок. Повышенную пожароопасность создает так же и деревянный  брус в монтаже стены.
  • Достаточно высокая стоимость при использовании для обустройства дорогих экологичных материалов элит-класса.

Конструкция вентфасада

Материалы и элементы конструкции вентфасада

Навесной вентилируемый фасад включает в себя такие элементы: каркас, утеплитель и облицовочный экран.

Каркас состоит из металлических профилей и кронштейнов, которые надежно крепятся к кирпичной стене. Фактически, он является скелетом  для монтажа облицовки. Стоимость каркаса напрямую зависит от материала, идущего для его изготовления.

Наиболее дорогостоящим, практически вечным, вариантом считается нержавеющая сталь. Прочный, не боящийся коррозии стальной каркас будет служить не одно десятилетие.

Достойной альтернативой ему станет алюминиевый сплав.  Для частных домостроений и коттеджей это просто находка. Он так же  не подвержен коррозии, не реагирует на высокую влажность среды, но стоит значительно дешевле нержавейки. Кроме того, он имеет еще одно неоспоримое качество – высокую  прочность при малом весе, что немаловажно при самостоятельном монтаже конструкции.

Бюджетным материалом издавна называют оцинкованную сталь.Недорогой и вполне доступный по цене продукт имеет очень существенный недостаток: он боится ржавчины. Через несколько лет потеряет свою изначальную прочность.

Следует заметить, что экономить на каркасе, себе дороже.

Экологичным и в то же время экономичным материалом станет дерево. Удобное и простое при установке своими руками, легкое и надежное оно приобретается по доступной цене. Только не надо забывать, что перед  использованием деревянного бруса его необходимо в обязательном порядке обработать антисептическим и  огнезащитным средствами. Такая несложная процедура предохранит дерево от действия вредителей, грибковых заболеваний и защитит от возможного возгорания.

Материалы для вентфасада

Утеплитель, который используется в вентфасаде, может быть двух вариантов: рулонный мягкий и более жесткий — плитами. Конечно, рулонный утеплитель гораздо дешевле, но от него лучше сразу отказаться. Он быстро придет в негодность. Срок эксплуатации его в данной конструкции очень короткий.

Отдать предпочтение при укладе надо  более дорогим, но надежным негорючим плитам из минеральной или каменной ваты. Строительный рынок предлагает их в ассортименте разной толщины и плотности. Есть возможность выбрать по цене и в зависимости от климатической потребности в утеплении.

Чтобы сэкономить средства на энергоресурсах, для повышенной теплоизоляции выкладываются два слоя плит разных по плотности. Более плотным должен быть внешний слой.

Облицовочный экран создает внешний вид вентилируемого фасада. А, как известно, именно он и является лицом дома. Рекомендуем прочесть статью о вентфасадах из керамогранита для экстерьера частного дома.

Каким будет это лицо, зависит от выбранных облицовочных материалов.

Их перечень довольно длинный:

  • фиброцементные плиты;
  • дерево;
  • керамогранитные плиты;
  • стеклянные панели;
  • композитные алюминиевые панели;
  • пластиковый или металлический сайдинг.

В настоящее время решить оригинальные дизайнерские задачи и воплотить их в жизнь помогает сайдинг. При точных замерах он монтируется легко и быстро. В эксплуатации долговечен и надежен. О надежном и проверенном материале для облицовки можно прочесть здесь.

Стеклянные и алюминиевые панели в облицовке частных домостроений применяются редко. Но с их помощью дому можно придать эксклюзивный и роскошный вид.

Иногда в качестве облицовки используется блокхаус. Какой материал выбрать для облицовки, каждый решает самостоятельно. Советуем ознакомиться с материалом о навесных вентилируемых фасадах.

Монтаж вентфасада

Последовательность монтажа вентилируемого фасада

Чтобы вентфасад служил долго, надо запастись качественными материалами и крепежом в виде кляммеров, заклепок, саморезов, анкерных болтов и тарельчатых дюбелей.  А при монтаже придерживаться определенной последовательности в работе:

  1.  Разметить и нанести оси для монтажа кронштейнов.
  2.  Закрепить опорные элементы анкерными болтами или дюбелями.
  3.  Установить два слоя теплоизоляционных плит, надежно закрепив их тарельчатыми дюбелями.
  4.  Наружный слой плит закрыть фасадной мембраной, защищающей их от ветра и попадания капель воды.
  5.  На опорные элементы смонтировать направляющие, на которых будет крепиться облицовка.
  6.  Выполнить облицовку из выбранного материала.

Вот и все. Теперь дом с вентилируемым фасадом будет радовать хозяев комфортным теплом и уютом. Также рекомендуем ознакомиться с материалом о монтаже вентилируемых фасадов.

Вентилируемые фасады (видео)

Добавить комментарий

Плюсы и минусы вентилируемых фасадов

Современные строительные технологии позволяют создавать самые смелые дизайнерские идеи, что сказывается на привлекательности внешнего вида отдельных зданий и сооружений, а также всего города. Строительство зданий не ограничивается возведением общей конструкции и важно обеспечить привлекательность наружной части постройки, создать качественное утепление. Технология нанесения изоляционных материалов непосредственно на стену, влечет за собой нарушение необходимого уровня теплопроводности, разрушение стен и другие негативные последствия.

Создать привлекательный фасад сооружения, сделать его надежным, безопасным, стойким к воздействию влаги, перепадам температур, помогут вентилируемые фасады – продукт №1 на рынке отделки зданий. С данной технологией, фасады зданий могут быть красочными или сдержанными, но независимо от стиля, этот элемент позволяет изменить внешний вид и защитные свойства облицовки до неузнаваемости.

Что такое вентилируемый фасад

Технология, при которой между стеной и декоративно-защитным облицовочным слоем образуется пространство для циркуляции воздуха (снизу вверх) называется вентилируемый фасад. Данный способ отделки предотвращает накапливание влаги на стенах/утеплителе, способствует минимизированию негативных последствий окружающей среды. Установка вентфасада позволяет превратить даже самую обычную постройку в современное здание.

Среди всех материалов для оборудования вентилируемых фасадов, очень распространены фасадные кассеты, которые производятся из оцинкованной стали, грунтуются/окрашиваются перед применением.

Несмотря на доступность решения, монтаж фасадных кассет производится только на оцинкованную подсистему с множеством элементов, усложняющих установку. Также существуют вентфасады из керамогранита, алюминиевых композитных панелей, фиброцементных панелей.

Плюсы и минусы вентилируемых фасадов

Преимущества навесных фентфасадов превосходят недостатки по количеству. Достоинства вентилируемых фасадов:

  • Простота монтажа и ремонта. Установка материалов не занимает много времени, заменить поврежденные составляющие не сложно. Для монтажа не требуются подготовительные работы по выравниванию поверхности.
  • Безопасность. Практически все материалы отличаются экологической чистотой, не поддерживают процессов горения.
  • Дизайн. Большой выбор материалов позволяет разрабатывать дизайн проекты под запросы Заказчика.
  • Влагостойкость. Стена надежно защищается от избыточной влаги, сохраняет свои эксплуатационные свойства на протяжении десятилетий.
  • Монтаж. Установка вентфасадов возможна в любое время года, при любой погоде.
  • Термостойкость. Перепады температур не влияют на образование трещин.
  • Долговечность. Срок эксплуатации конструкций без дополнительного обслуживания составляет до 50 лет.
  • Теплосбережение. Технология фентфасадов обеспечивает сохранение тепла в доме в сильные холода.

Из недостатков технологии можно выделить дороговизну и сложность замеров, а также возникновение посторонних звуков в результате значительной ветровой нагрузки. Из-за уменьшения/расширения алюминиевого профиля при перепадах температур, возможно легкое шуршание или потрескивание.

По вопросам производства обращайтесь
по телефону: +7 (903) 726-12-25
или на e-mail: [email protected] ru

Вентфасад – описание конструкции | mastera-fasada.ru

Особый стиль и уникальность любого строения зависят в первую очередь от дизайна фасада. Сегодня у архитекторов и дизайнеров благодаря появлению навесных вентилируемых фасадных систем появилось больше возможностей для реализации своих творческих идей. А вместе с эстетическими удается качественно решать и технические задачи. О том, что такое вентфасад, вы узнаете из этой статьи.
Первые вент фасады появились в Германии и других европейских странах чуть более трех десятков лет назад, и сравнительно быстро добрались до нашей страны. Здесь они быстро завоевали популярность благодаря тому, что позволяли существенно снижать затраты на отопление. А в нашем климате энергосберегающие технологии ценились всегда.
Современный вент фасад здания
Но это далеко не единственное достоинство вентилируемых фасадов. Однако об этом чуть позже, сначала попытаемся описать саму конструкцию, её составные элементы и принцип «работы».

Устройство вентилируемых фасадов

Конструкция навесных вентилируемых фасадов отличается от обычной облицовки тем, что между декоративной поверхностью и несущими стенами всегда оставляется воздушный зазор. То есть, облицовка крепится не непосредственно на поверхность стены, а на некотором удалении от неё, для чего разработаны специальные крепежные системы.
Чаще всего проектирование вентфасадов производится с учетом утепления наружных стен путем крепления теплоизоляционных материалов под облицовку. И в этом случае воздушный зазор оставляется между утеплителем и декоративно-защитным покрытием.
Устройство и функции вентфасада
Чтобы вы лучше представляли себе устройство этой конструкции, опишем все комплектующие для вентфасадов более подробно.

Крепежная система

На языке строителей несущая конструкция вентилируемых фасадов называется подсистемой. Она состоит из крепящихся к стене с помощью анкеров или дюбелей кронштейнов и несущих профилей. К ним с помощью специальных метизов монтируются облицовочные панели.
К подсистемам предъявляются определенные требования, соответствие которым обеспечивает надежность, долговечность и эстетичность всей системы.

  • Несущая конструкция должна выдерживать статические (вес облицовки) и динамические (воздействие ветра) нагрузки.
  • Она должна обеспечивать простое и надежное крепление декоративного покрытия.
  • Материал, из которого изготовлены элементы подсистемы, должен быть устойчивым к коррозии.
  • Желательно, чтобы сама несущая конструкция имела небольшой вес.

Прежде чем выбрать подсистему, необходимо произвести расчет вентфасада с учетом габаритов и веса облицовочных панелей, материала несущих стен, высоты здания, ветровой нагрузки, толщины утеплителя и других факторов.

Внимание! Основная нагрузка приходится на кронштейны, поэтому их следует подбирать особенно тщательно, с учетом запаса прочности.
Самыми удобными для монтажа подсистемы являются кронштейны, регулируемые по длине, что позволяет нивелировать неровности несущих стен.

Телескопический кронштейн Олма

Теплоизоляционный слой

К теплоизоляционным материалам для вентфасадов также предъявляются особые требования:

  • Они должны сохранять форму, не сползать вниз под влиянием силы тяжести. Поэтому эти комплектующие для вентфасада представляют собой жесткие плиты.
  • Утеплитель должен быть устойчив к грибку и плесени.
  • Обладать хорошими теплоизоляционными свойствами и способностью пропускать водяной пар.
  • Быть устойчивым к ветровым нагрузкам.
  • Не вступать в реакцию с материалом, из которого изготовлена подсистема.

Для справки! Всем этим требованиям наилучшим образом отвечают минераловатные плиты на базальтовой основе, например, базальтовые утеплители Эковер.

На фото видно, что здание перед облицовкой утеплили минераловатными плитами
Монтируется утеплитель непосредственно к стене посредством специальных дюбелей с большими шляпками. Обязательное условие: теплоизоляция должна укладываться сплошным слоем, без щелей и разрывов, которые могут стать «мостиками холода».

Гидроизоляционный слой

Чтобы влага, проникающая в утеплитель из внутренних помещений, не накапливалась в нем, а испарялась, между ним и облицовкой оставляется воздушная прослойка. Но во время дождя и сильного ветра или при высокой влажности наружного воздуха эта прослойка не защитит утеплитель от намокания и воздействия разрушающих воздушных потоков.
Поэтому фасад вент системы снабжается ещё и паропроницаемой ветрозащитной мембраной, обеспечивающей защиту теплоизоляционного слоя. Она пропускает водяные пары только в одном направлении – из утеплителя в воздушную прослойку, тем самым сохраняя его теплосберегающие свойства.
При монтаже мембраны важно не перепутать лицевую и изнаночную стороны
Видео материал на этой странице поможет вам более детально рассмотреть устройство всей системы.

Облицовочные панели

Именно облицовка делает экстерьер здания уникальным, неповторимым. Даже в условиях плотной застройки, где каждый дом не похож на другой, можно отделать свой коттедж интересно. Этому способствует поистине огромный выбор облицовочных панелей, отличающихся такими характеристиками, как материал исполнения, цвет, фактура, габаритные размеры и т.д.
Цена на разные модели облицовки тоже очень разнится, что позволяет выбрать оптимальный вариант каждому застройщику.
Среди зарубежных и отечественных производителей отделочных материалов есть немало компаний, занимающихся выпуском определенных видов облицовки для фасадов.
Одни специализируются на натуральном камне и керамограните, другие производят виниловый или металлический сайдинг, третьи отливают панели из фиброцемента, имитирующие самые разные природные материалы.

  • Для облицовки зданий делового и промышленного назначения наиболее часто используют композитные панели и металлокассеты из оцинкованной или нержавеющей стали с полимерным покрытием. Они обладают небольшим весом, широкой гаммой расцветок, долгим сроком службы, пожарной безопасностью. Это делает такой вариант отделки очень привлекательным для владельцев производственных помещений.
Оцинкованный вентфасад производственного здания
  • Частные домовладельцы предпочитают использовать для отделки фасадов более традиционные материалы – натуральный или искусственный камень, деревянные панели. Или выбирают облицовку, имитирующую кирпичную и каменную кладку, штукатурку, блок хаус.
Облицовка фиброцементными плитами

Преимущества вентфасадов

Теперь вы можете представить себе, что такое навесные вентилируемые фасадные системы. Настало время описать их преимущества перед другими видами отделки.
Это:

  • Сокращение расходов на отопление в несколько раз по сравнению с не облицованными зданиями.
  • Защита стен от постоянного влияния переменных температур и влажности, приводящих к деформациям и постепенному разрушению
  • Использование экологически чистых материалов при утеплении и устройстве несущей системы.
  • Предотвращение образования конденсата на поверхности стен, что увеличивает их долговечность.
  • Легкость монтажа – работы по устройству вентфасадов вполне возможно произвести своими руками.
  • Монтаж системы не содержит «мокрых» этапов, поэтому может производиться в любое время года.
Отрицательные температуры – не помеха для монтажа вентфасадов
  • Отсутствие строгих требований к подготовке несущих стен к монтажу. Инструкция по монтажу вентфасадов рекомендует лишь убедиться в их прочности и способности выдержать расчетную нагрузку.
  • Неограниченные возможности для создания интересного дизайна.

Заключение

Если вас заинтересовала эта информация, и вы решили, что вашему дому необходим вентфасад, предлагаем более подробно изучить другие материалы сайта. Они помогут вам лучше сориентироваться в используемых для таких систем материалах и методах монтажа.

Конструктивные особенности вентилируемого фасада – блог компании «Инака-Фасад»

20 Январь 2021

Содержание статьи:

В компании «Инака Фасад» понимают важность внешней отделки дома, для которой востребован вентилируемый фасад. Это современное, функциональное и презентабельное решение.

Что такое вентилируемый фасад

Вентилируемый фасад являет собой многослойную систему утепления из каркаса и внешнего слоя, которая позволяет воздуху беспрепятственно циркулировать снизу вверх благодаря вентиляционному зазору от 30 до 50 мм. Специфика конструкции способствует тому, что в стеновом «пироге» не накапливается пар. Таким образом стены не только оказываются защищены от внешней среды, но и находятся в сухости, которая важна для длительной эксплуатации здания.

Стоит отметить, что вентилируемое сооружение не означает вентиляционное. В первом случае для циркуляции воздуха не используются никакие дополнительные приспособления для нагнетания или удаления воздушных масс. Все движение происходит исключительно по физическим причинам.

Функции и особенности навесного вентилируемого устройства

Рассматриваемое сооружение эффективно выполняет следующие задачи:

  • надежно защищает стены от разрушения под влиянием повышенной влажности, температурных колебаний, ультрафиолета и ветра;
  • формирует воздушную термопрослойку, благодаря чему происходит экономия расходов на тепло;
  • способствует повышению шумоизоляции дома;
  • выступает необычным декоративным решением;
  • продлевает срок эксплуатации здания.

Такие решения считаются универсальными, поскольку могут применяться как для стандартного оформления, так и для воплощения разнообразных дизайнерских задумок.

К особенностям вентиляционного фасада можно отнести сложную многослойную конструкцию, которая призвана обеспечивать беспрепятственную циркуляцию воздуха для более эффективного сохранения тепла.

Элементы вентилируемого фасада

К элементам вентилируемого фасада обязательно относятся каркас, прослойка теплоизоляции и внешняя отделка. У каждой составляющей свои функции и особенности. Наличие каркаса — это одна из главных конструктивных особенностей вентилируемых фасадов. Он состоит из алюминиевых или стальных профилей, в последнем случае они могут быть оцинкованными или нержавеющими. Каркас крепят непосредственно к стенам, именно он выступает основой всего будущего сооружения.

Функции теплоизоляционной прослойки заключаются в тепловой и паровой изоляции, а также защите от шума. Она препятствует отрицательному воздействию температурных перепадов и влажности воздуха. Поэтому в навесной фасадной системе эта часть называется многофункциональной.

Пространство, в котором происходит циркуляция воздуха, создается между слоем теплоизоляции и следующим слоем стенового «пирога». Речь о внешней отделке, которая помимо этого выполняет также декоративную задачу и улучшает внешний вид постройки. Именно этот слой защищает теплоизоляционную прослойку от таких внешних нагрузок, как ветер, солнце, дождь и снег.

Как выбрать элементы вентфасада

Утеплитель или теплопрослойка — один из важнейших элементов устройства всей навесной конструкции. Поэтому при выборе оптимальной опции начать необходимо именно с него. Для частного дома удачным материалом будет минеральная вата. Она закрепляется на внешней стороне постройки с помощью клеевого состава или пластмассовых грибовидных дюбелей. Некоторые мастера стремятся увеличить срок эксплуатации, применяя сразу оба способа крепления.

Важным параметром является толщина слоя термоизоляции. Она полностью зависит от климатических особенностей региона, в котором ведутся фасадные работы. Для умеренного климата подойдет утеплитель в 100 или более мм толщиной. В северных регионах с суровыми зимами рационально использовать два теплоизоляционных слоя. Первый слой из минеральной ваты плотностью 50 кг/м³ должен иметь толщину не менее 50 мм, а второй из более плотного материала (не менее 60 кг/м³) — 80 мм и более.

Во вторую очередь следует обратить внимание на вентилируемый зазор. Он отвечает за вентиляцию и обеспечивает низкую тепловую отдачу. Чтобы добиться качественного результата, этот элемент нужно подобрать четко определенной толщины. Специальные формулы для расчета этой величины учитывают температуру, скорость перемещения воздуха, коэффициент теплообмена сооружения в зависимости от того, из чего оно построено. В большинстве случаев оптимальная толщина составляет от 2 до 5 см. С зазором такой толщины циркуляция воздуха и отвод влаги будут происходить с максимальной эффективностью.

Дополнительно в фасадной системе может использоваться специальная пленка, защищающая теплоизоляцию. Необходимость такого слоя спорная, однако он будет нелишним при плотности минеральной ваты менее 80 кг/м³.

Для облицовочного слоя представлен большой ассортимент различных вариантов. Чаще всего облицовывают дома керамогранитом, камнем, металлическими профилированными кассетами, клинкерным кирпичом, композитной плиткой, стеклянными панелями, различными ламелями. Окончательный выбор зависит от дизайнерских решений, технических параметров, бюджета проекта.

Особенности монтажа вентфасада

Прежде чем приступать непосредственно к монтажу сооружения, необходимо убедиться, что погодные условия не мешают проведению работ. Согласно с техникой безопасности, противопоказаниями являются минусовые температуры и сильный ветер.

Затем проводят подготовительные операции: обозначают границы опасной зоны, которые составляют 3 м от стен. Складирование всех необходимых инструментов и материалов и сборку узлов проводят вне обозначенной зоны.

После этого работы происходят по следующему алгоритму из пяти этапов:

  1. Подготовительный этап заключается в удалении с основания всех декоративных и навесных фрагментов, обработке поверхностей антисептическим средством (дерево) или водоотталкивающей грунтовкой (камень).
  2. На этапе монтажа подсистемы в качестве крепежей допустимо использование саморезов, дюбель-гвоздей, кронштейнов, в зависимости от конструктивных характеристик, количества слоев и вида утеплителя. Если используются деревянные детали, обязательна обработка огнебиозащитой.
  3. Укладка утеплителя происходит механически при помощи пластмассовых дюбелей. Дополнительная фиксация слою из каменной ваты не требуется, так же, как не используются мембраны или пленки.
  4. Пленка для защиты предыдущего слоя от воды и ветра используется опционально.
  5. Облицовочный слой фиксируют чаще всего при помощи саморезов с люфтом в потай. Как вариант может использоваться открытый крепеж, после которого шляпки шпаклюют и закрашивают.

Технология установки навесного сооружения может показаться несложной. Однако в силу многослойности сбору лучше поручить квалифицированным специалистам.

Требований к устройству и особенностям вентилируемого фасада немного: прочная каркасная основа и надежный внешний слой. Также производители часто акцентируют внимание на таком аспекте, как сейсмостойкость.

Материалы для облицовки

В качестве облицовочного материала широко распространено использование:

  • винилового, акрилового, металлического, фиброцементного сайдинга;
  • плит от ОСП и ЦСП с декоративной расшивкой или с последующей облицовкой гибким кирпичом или гибкой фасадной плиткой;
  • бетонной плитки;
  • керамогранита;
  • дерева — вагонки, термодревесины, имитации бруса.

Для облицовки можно выбирать любой из вариантов, однако при низкой несущей способности основания конструктивно отдать предпочтение более легкой обшивке. Преимущества конструкции Конструктивные характеристики и особенности вентилируемого фасада чаще всего выступают преимуществами. Особенно стоит выделить следующие:

  • снижение расходов на отопление;
  • высокий уровень шумо- и теплоизоляции;
  • защита постройки от разрушительного воздействия окружающей среды;
  • снижение таких фасадных характеристик, как толщина и вес;
  • возможность быстрой установки, а также высокая ремонтопригодность;
  • технология, позволяющая вентилировать и создавать комфортный микроклимат внутри помещения;
  • повышенная пожарная безопасность;
  • большой выбор возможной облицовки;
  • срок службы от 50 лет при внешнем слое из керамогранита.

В целом характеристики такого фасадного решения полностью объясняют его растущую востребованность. Это отличный вариант для утепления постройки и улучшения множества других параметров. Универсальность и декоративность — безусловные преимущества таких фасадов.

Назад к разделу

Популярные товары

Что такое вентилируемый фасад

Вентилируемые фасады — это решение для наружной облицовки зданий, которое можно применять как в новых, так и в реконструированных зданиях. Он представляет особый интерес для архитекторов по ряду причин, таких как:

  • Улучшенная теплоизоляция.
  • Улучшает сплошную отделку фасадов
  • Быстрее установить и очистить



Вентилируемые фасады обеспечивают циркуляцию воздуха между несущей стеной и облицовочным материалом, таким как мрамор, керамическая плитка, металлические панели и т. д.Таким образом, опорная стена защищена как от холода, так и от жары, что приводит к экономии энергии .



Воздух циркулирующий в камере вентилируемого фасада



Указатель содержания

  1. Вентилируемые фасадные элементы
  2. Как работают вентилируемые фасады



Элементы вентилируемого фасада



Вентилируемые фасады состоят из следующих элементов:

Опорная стена

Фасадное ограждение любого типа, которое может использоваться в качестве опоры для крепления вентилируемого фасада.Это может быть бетонная или керамическая кирпичная стена.

Теплоизоляция

Это материал, обеспечивающий тепло- и звукоизоляцию. Это должно быть сплошное покрытие, чтобы избежать тепловых мостов. Среди наиболее часто используемых вариантов – проектируемая или приклеенная на клеевой раствор изоляция.

Способ крепления

Эти типы фасадов могут крепиться любым из следующих способов:

  • Точки крепления с полимерным анкером и резьбовым стержнем.
  • Профили . Он состоит из ряда креплений, прикрепленных к несущей стене, и анкерных точек, которые удерживают обшивку прикрепленной к ранее установленным профилям.

Вентилируемая воздушная камера

Пространство между несущей стеной и облицовочным материалом. Летом он защищает несущую стену, обеспечивая вентиляцию и препятствуя теплопроводности. А зимой камера препятствует переносу влаги на несущую стену.

Облицовка из натурального камня

Установка облицовки является последним этапом в процессе устройства вентилируемого фасада.

Одним из наиболее подходящих материалов для вентилируемых фасадов являются плиты из натурального камня толщиной 3 см , поскольку они допускают правильное крепление любым из описанных выше способов. Для этого типа фасадов не требуется определенного размера плиты. С другой стороны, мы должны избегать использования необработанной огранки и полированной отделки натурального камня.

Ниже приведен список натуральных камней , которые могут обеспечить хорошие характеристики для этой строительной системы:



Элементы вентилируемого фасада



Как работают вентилируемые фасады



Вентилируемые фасады имеют различный тип исполнения в зависимости от температуры наружного воздуха, сильно меняющейся в зависимости от сезона.

Летом воздушные камеры работают как дымоход, т.е. солнечный свет падает на фасад, нагревая облицовку и камеру.Затем этот горячий воздух поднимается вверх, освобождая место для более холодного воздуха, охлаждающего камеру и поддерживающего комфорт в доме.



Эксплуатация вентилируемого фасада летом



Зимой солнечная радиация не настолько сильна, чтобы создавать эффект дымохода. Однако воздух внутри камеры остается теплее наружного воздуха, создавая эффект теплового аккумулятора, поддерживающего термическую стабильность системы вместе с теплоизоляцией, прикрепленной к несущей стене.



Эксплуатация вентилируемого фасада зимой





Источники:

Изображение: Википедия

Изображение на обложке: @acerojoaquintorres

Что такое вентилируемый фасад и почему он будет определять архитектуру в 2021 году?

Вентилируемые фасады повышают энергоэффективность и теплоизоляцию зданий, продлевая срок службы проектов благодаря минимальному обслуживанию, которое они требуют.

Устойчивое развитие и повторное использование природных ресурсов — две ключевые концепции нового городского планирования, где инклюзивная архитектура набирает все большую популярность.





С учетом этого нового ландшафта и того факта, что больше внимания будет уделяться ремонту существующих офисов и домов (как это предлагается в Плане зеленого перехода ЕС в рамках борьбы с изменением климата) исследования и разработки в новые строительные материалы заставили нас переосмыслить то, как мы строим и заселяем пространства.

Повышение энергоэффективности зданий (они производят 40% потребляемой энергии и 30% выбросов CO2 на планете) и проектирование более здоровых помещений стало приоритетом для архитекторов и специалистов в этом секторе.Такие решения, как L’AC натуральное дерево , вентилируемые фасады и ванные комнаты, изготовленные Butech, а также стерильные продукты, такие как минеральный компакт Krion® и XTONE (PORCELANOSA Grupo), представляют собой шаги вперед в этом направлении.

321 White Ave, Brooklyn, New York

Архитектура: ND Architecture and Design

Фото: Imagen Subliminal

Что такое вентилируемые фасады?

Вентилируемые фасады повышают долговечность зданий благодаря энергосбережению (снижают потребление света до 30%) и теплоизоляции , которые они придают интерьеру дома.

Вентилируемый фасад состоит из несущей стены, воздушной камеры, изоляционного слоя над опорой и, наконец, слоя облицовки.

Butech — компания, отвечающая за проектирование, консультирование и оценку каждой системы вентилируемого фасада с гарантией и качеством PORCELANOSA Grupo.

Alta Lic Towers, Нью-Йорк

Архитектура: The Stephen B. Jacobs Group PC

Фото: Imagen Subliminal

Каковы преимущества вентилируемых фасадов?

Вентилируемые фасады имеют ряд преимуществ по сравнению с традиционными системами.Давайте рассмотрим некоторые из основных преимуществ:

  • Они способствуют экономии энергии и сокращают расходы на электроэнергию до 30%.

  • Улучшают теплоизоляцию, так как полностью обволакивают здание, устраняя мостики холода. Воздушная камера делает фасад более эффективным и улучшает теплоизоляцию благодаря создаваемому «эффекту стопки».

  • Делают здания более здоровыми, более устойчивыми к экстремальным температурам и влажности.

  • Меньше обслуживания, больше надежности. В отличие от традиционных фасадов, эти системы не требуют постоянного ремонта, увеличивают срок службы и улучшают интеграцию с городской средой.

  • Они сокращают время строительства на месте и оптимизируют человеческие ресурсы (фасадное производство, дистрибуция и установка выполняются одним и тем же поставщиком).

Наиболее часто используемые материалы для вентилируемых фасадов

Одним из наиболее часто используемых материалов для вентилируемых фасадных систем является керамика, благодаря отличному соотношению цены и качества, минимальному уходу и долговечности.Также листы из Krion®: устойчивая твердая минеральная поверхность, компактная, с задней подсветкой и без швов, с термоформовочными свойствами и высокой устойчивостью к экстремальным условиям окружающей среды, что делает его пригодным для любого фасада.

Офис BG Agro, Варна (Болгария)

Архитектура: Архитектурная студия STARH

Фото: Диан Станчев

Почему за вентилируемыми фасадами будущее?

Вентилируемые фасады являются одной из самых эффективных, безопасных и устойчивых строительных систем для ограждений зданий. Простота установки, улучшения, которые они придают общей структуре здания, и устойчивая композиция делают их идеальным решением для архитектуры будущего.

Вентилируемые фасады и Системы отделки наружной изоляции (EIFS) — это два разных типа фасадных строительных систем. Но важное отличие между ними заключается в том, что вентилируемый фасад обеспечивает лучшую теплоизоляцию и долговечность. И поскольку они почти не требуют обслуживания и могут быть предоставлены в индивидуальном дизайне, эти системы могут скрыть любые недостатки, которые могут быть в здании.

Этот тип фасада адаптируется к техническим потребностям и качествам каждого отдельного проекта: они устанавливаются непосредственно над общей конструкцией здания и более долговечны, чем другие системы. Если вы хотите узнать больше об этих типах решений, посетите ваш надежный магазин Porcelanosa, где вы можете получить индивидуальное предложение.

Если вы хотите улучшить фасад дома, вы можете установить облицовку, вдохновленную натуральными материалами, или вентилируемый керамический фасад.

В строительстве используется большое количество фасадных систем, различающихся по весу (легкие или тяжелые).Благодаря инновационному и устойчивому составу легкие фасады Butech стали лучшим вариантом для реконструкции зданий. Другие типы фасадов включают сборные фасады, построенные с помощью EIFS, или традиционные фасады из кирпича, камня, дерева или керамики.

Ариостея | Вентилируемые фасады

  1. Дом
  2. Технология
  3. Вентилируемые фасады

Дизайн, совместимость с окружающей средой, акцент на конструкции

 Внешняя облицовка зданий играет важнейшую роль в современной архитектуре и в характеристике городского ландшафта, а также выполняет важную функцию защиты от атмосферных воздействий.Таким образом, дизайн городских пространств требует согласования эстетических требований с потребностями, связанными с долговечностью различных элементов, совместимостью с окружающей средой и экономической устойчивостью в отношении всего срока службы проектируемого пространства. В частности, наружные поверхности зданий подвержены многочисленным видам нагрузок: механическим, химическим, термическим, гигрометрическим, нагрузкам, связанным с деятельностью человека, качеством воздуха и погодными условиями. Эти поверхности играют важную роль как в эстетическом воздействии здания, так и в его интеграции в окружающий ландшафт, а материалы должны соответствовать требованиям защиты окружающей среды и устойчивого развития.

Обладая современным производством высокотехнологичных материалов для полов и стен, Ariostea предлагает свой опыт в разработке и производстве облицовки для больших наружных поверхностей. Технический персонал Ariostea может разрабатывать как традиционные, так и сложные строительные системы для облицовки, предоставляя дизайнерам и архитекторам наибольшую свободу в создании ограждений, которые одновременно защищают здание и улучшают архитектурную структуру. Высокотехнологичный мрамор и камень Ariostea с их богатым разнообразием цветов и поверхностей предлагают огромную гибкость дизайна, гарантируя превосходные эстетические результаты и отличные технические характеристики с точки зрения долговечности, простоты установки и сокращения затрат на техническое обслуживание.



Вентилируемые фасады


Система вентилируемого фасада в настоящее время является наиболее полным синтезом характеристик, которыми должны обладать наружные стены для обеспечения благополучия внутри здания. Основной функцией системы действительно является защита здания от атмосферных воздействий и, в частности, от проникновения дождевой воды в стены здания, что является основной причиной износа. Отступ облицовочных плит от стены также создает вентилируемый воздушный зазор, который в сочетании с действием изоляционного слоя, нанесенного на стены здания, значительно повышает тепловую эффективность здания.Другими важными преимуществами системы являются рассеивание водяного пара через стены, улучшение звукоизоляции, а также сокращение операций по техническому обслуживанию и возможность вынести часть арматуры за пределы здания. Гибкость системы подходит как для строительства новых зданий, так и для реконструкции старых зданий. Эта система является отличным средством для последнего, так как помогает улучшить качество существующего здания. Также с точки зрения композиции вентилируемый фасад предлагает новые выразительные возможности за счет смешивания и сочетания различных



Строительная система

Вентилируемая стена представляет собой сложную строительную систему, разработанную в соответствии с критериями промышленного дизайна.Каждая деталь должна быть изучена и определена заранее, чтобы избежать необходимости внесения существенных изменений, пока работа уже идет. Система крепится к стенам здания, выступающим в качестве опоры, и включает «наложенные» слои, включающие:

  • изоляционное одеяло
  • несущая стальная конструкция
  • облицовочные элементы

Таким образом, между изоляцией и облицовкой создается воздушный зазор, который за счет «эффекта дымохода» создает эффективную естественную вентиляцию, обеспечивая значительные преимущества, связанные с отводом тепла и влаги.

Стены здания

Стена по периметру здания должна обеспечивать надлежащее анкерование несущей конструкции вентилируемого фасада и должна быть выполнена из материалов (каменная кладка, железобетон, блоки) и систем, обеспечивающих надлежащее сопротивление ветровым нагрузкам, допускаемым в дизайн-проект. Правильный выбор толщины и типа опорного материала, наряду с преимуществами вентилируемой стены с точки зрения тепловых характеристик, устраняет необходимость в традиционной внутренней контрстене из пустотелого кирпича, тем самым обеспечивая полезную поверхность для жилья.Однако при прокладке электропроводки и кабелей в стенах необходимо всегда уделять внимание тому, чтобы они не мешали анкеровке облицовки фасада. Чтобы уменьшить любые неровности нижележащей стены, рекомендуется равномерно распределить слой раствора по внешней поверхности опоры.

Изолирующее одеяло

Теплоизоляционное покрывало состоит из теплоизоляционного материала различной толщины в зависимости от используемого материала и теплотехнических требований дизайн-проекта.Он крепится непосредственно к стене с помощью механических болтов. Механическое крепление полотна особенно показано при ремонте фасадов, так как клей не может гарантировать идеальное сцепление с неровными поверхностями, изношенными под воздействием погодных условий. Изолирующее покрытие должно состоять из полужестких или жестких панелей из минерального волокна или ячеистых материалов. Выбор изоляционного материала зависит от следующих эксплуатационных требований:

  • теплоизоляционная способность
  • гидроизоляция
  • негорючесть
  • акустика
  • окраска поверхностного слоя (в некоторых случаях размеры швов между элементами облицовки могут обнажать изоляционный слой).

Вентилируемый воздушный зазор

Воздушный зазор между изоляцией и наружной облицовкой должен быть соответствующего размера, чтобы обеспечить хорошую циркуляцию воздуха и, прежде всего, создать «эффект дымохода» (восходящий поток теплого воздуха). Толщина обычно составляет от 30 до 80 мм. Функционирование этого зазора зависит от условий его внутренней циркуляции воздуха, поэтому в нем не должно быть никаких препятствий, которые могут ограничивать поток (узких мест, вызванных наличием конструктивных или анкерных элементов, неровностей поверхности изоляционного слоя или облицовочного материала, и т. п.). Чтобы обеспечить движение воздуха внутри зазора вверх, внизу и вверху должны быть предусмотрены вентиляционные отверстия соответствующего размера, при необходимости с защитными решетками для предотвращения проникновения инородных тел. Наличие вентилируемого воздушного зазора означает:

  • удаление водяного пара, поступающего изнутри здания
  • отвод тепла восходящим движением воздуха
  • уменьшение теплового потока снаружи внутрь здания.

Несущая конструкция

Несущая конструкция состоит из интегрированных металлических элементов, как правило, из экструдированных алюминиевых профилей, включая кронштейны, стойки, поперечины и анкерные устройства, которые собираются таким образом, чтобы получить необходимую модульность фасада. Небольшие металлические аксессуары для крепления облицовочных плит с прокладками для разделения элементов и предотвращения вибраций либо вставляются в прессованные алюминиевые профили, либо приклепываются к ним. Несущая конструкция работает следующим образом:

  • стойки фасада крепятся к конструкции здания скобами и подходящими болтами;
  • любые крестовины (используемые только в некоторых системах) крепятся к стойкам через прорези;
  • облицовочные плиты крепятся к стойкам с помощью специальной металлической фурнитуры.

Соединения между анкерными скобами и стойками, а также между стойками и поперечинами выполняются с помощью заклепок, передающих вес каждого элемента и связанной с ним облицовочной плиты на конструкцию здания.Кронштейны также передают ветровые нагрузки и другие нагрузки, которые должна выдерживать конструкция. Анкерная система предназначена для компенсации разницы размеров конструкции здания в трех ортогональных направлениях. Путем изменения конструкции анкерной системы, где это необходимо, фасадная система может быть спроектирована с более высоким допуском на поглощение, чем строительные конструкции. Соединение между различными элементами разработано таким образом, чтобы обеспечить расширение каждого компонента. Компоненты с разными коэффициентами расширения разделяются и соединяются с помощью пазовых анкеров, допускающих соответствующие перемещения.Размеры этих соединений позволяют компенсировать движения без повреждения конструкции, а прокладки уменьшают трение между элементами.

Вентилируемые Фасадные Системы — Комплексный взгляд

Вентилируемая фасадная система

представляет собой прочную многослойную систему с вентилируемым воздушным зазором между слоями. Слои состоят из облицовки наружной стены и заднего изоляционного материала. Слои, собранные вместе, оставляют воздушный зазор.Функция этого воздушного зазора дает ключевое преимущество этой фасадной системе с точки зрения энергосбережения, эстетической долговечности и отражения внешнего шума в здании; поскольку воздушный зазор действует как дымоход и помогает уменьшить поглощение тепла в здании летом, а зимой сохраняет тепло внутри здания, создавая «эффект дымохода», который обеспечивает непрерывный поток воздуха в воздушном зазоре, что помогает уменьшить температура в помещении. Солнечное излучение частично отражается облицовкой стен, воздушным зазором и изоляционным материалом, тем самым снижая нагрузку на отопление и охлаждение здания и увеличивая экономию энергии.

Воздушный зазор также способствует постоянному устранению поверхностного конденсата и удалению влаги из помещения, тем самым удаляя влагу из внутренних помещений и способствуя комфорту и благополучию находящихся в нем людей.

Преимущества вентилируемой стены



Дизайн вентилируемого стенового фасада

Вентилируемые фасады являются хорошим вариантом для новых зданий и в качестве модернизации существующих, поскольку они очень эстетичны; имеющие различные цвета, фактуры и дизайны и легкие, что позволяет легко монтировать и ремонтировать.Помимо эстетичного внешнего вида и лучших эксплуатационных характеристик материалов по сравнению с традиционными строительными материалами; преимуществ укладки вентилируемой стены в здании много:

  1. Энергосбережение: Воздушная полость в системе вентилируемого фасада помогает регулировать тепло в здании, уменьшая тем самым тепловые мосты и снижая нагрузку на охлаждение и обогрев на 30%.
  2. Влагозащита: Вентилируемая фасадная система обеспечивает надлежащие температурно-гигрометрические характеристики здания.Накопление влаги рассеивается благодаря постоянному проветриванию воздушной прослойки, что еще больше предотвращает рост таких патологий, как плесень; воздействующие на традиционные наружные стены.
  3. Звукоизоляция: Вентилируемая фасадная система обеспечивает надежную защиту от непогоды, особенно от дождя и воды, благодаря воздушной полости, препятствующей просачиванию воды внутрь системы.
  4. Шумопоглощение: Многослойный фасад, состоящий из облицовки, воздушной прослойки и изоляционного материала, отражает внешний шум и снижает его на 10-20%, улучшая акустику здания.
  5. Эстетическая и техническая долговечность: Вентилируемый фасад с облицовкой из керамогранита или керамической плитки представляет собой идеальную фасадную систему. Наряду с экологичностью; керамогранит и керамическая плитка легкие, прочные и устойчивые к химическим веществам, загрязнениям, пыли и солнечному свету. В Индии медленно набирают популярность инновационные системы вентилируемых фасадов, такие как вентилируемые фасады из глины.
  6. Низкие эксплуатационные расходы: Вентилируемая фасадная система требует ограниченного обслуживания и периодической очистки водой с мылом.



Слои вентилируемого фасада



Многослойная вентилируемая фасадная система состоит из следующих функциональных слоев:



  • Облицовка наружных стен (керамическая плитка, керамогранит, глиняная плитка, полимербетонные панели и т. д.): выбор качественных слоев:
    материалов для облицовки с учетом эстетики и качества, важно для улучшения внешнего вида и защиты здания стены от атмосферных агентов и загрязнений.
  •  Вертикальная металлическая опорная конструкция и кронштейны (в основном из алюминия): вертикальная опорная конструкция изготовлена ​​из алюминия со стальными анкерными элементами.
  •  Воздушный зазор
  •  Изоляционный слой
  • Стена по периметру

Проект системы вентилируемого фасада



Система вентилируемого фасада строго соответствует стандартам промышленного дизайна, поэтому принятие решения на этапе проектирования имеет решающее значение, чтобы избежать импровизаций в будущем.

Перед укладкой вентилируемой фасадной системы необходимо определиться с облицовочными материалами, конструкцией фасадной системы и окончательными структурными планами. Установка системы начинается с планировки и замеров. В зависимости от размеров плит и швов измеряют интервалы или промежутки и в них крепят скобы.

Укладывается теплоизоляция, а вертикальная алюминиевая или стальная несущая конструкция крепится к кронштейнам и фиксируется через измеренные интервалы.Наконец, обшивка крепится к модулю, что приводит к образованию воздушного зазора. Правильный размер воздушного зазора обеспечивает эффективную вентиляцию всего фасада.

Тип анкеровки: открытая анкеровка или скрытая анкеровка основана на двух системах установки: горизонтальной системе установки и вертикальной системе установки.

Для вентилируемого фасада с открытой анкеровкой применяется вертикальная система монтажа, а для вентилируемого фасада со скрытой анкеровкой применяется горизонтальная система монтажа.Правильный выбор анкеровки зависит от эстетики фасада и стоимости облицовки стен.

Вентилируемый фасад с глиняной плиткой – наиболее подходящий для индийской застройки



Благодаря прогрессу в фасадных технологиях, таких как вентилируемые фасадные системы, меньше компромиссов в отношении эстетики для достижения современного качества. А при выборе устойчивых конструкций оболочек и экологически чистых строительных материалов, таких как глина, преимущества усиливаются.В Индии глина легкодоступна, а поскольку она является универсальным и встречающимся в природе строительным материалом, она является устойчивым выбором. Глиняная плитка очень долговечна, пригодна для вторичной переработки и экономична с хорошими изоляционными свойствами. Керамическая плитка обладает хорошими шумопоглощающими свойствами и обеспечивает отличную звукоизоляцию. Они имеют длительный срок службы 50-60 лет, негорючи, морозостойки и не требуют ухода.

Заключение

Технология вентилируемых фасадных систем раскрывает свои комплексные преимущества и преимущества по сравнению с традиционными, а также другими современными фасадными системами.Яркой особенностью системы вентилируемого фасада является возможность использования воздуха, возобновляемого ресурса в процессе вентиляции. Эта особенность делает систему тем, чем она является, «вентилируемым фасадом». Постоянная вентиляция в воздушном зазоре обеспечивает сухую теплоизоляцию стен и перекрытий и выводит влагу из помещения, поддерживая температуру в помещении на комфортном уровне. Системы вентилируемого фасада придают зданию сильное визуальное воздействие, и после того, как система будет установлена ​​и установлена, работа технологии повысит производительность здания; за счет повышения комфорта и благополучия жильцов здания.

Вентилируемые фасады: в чем преимущества?

Хотя точных расчетов нет, многие квалифицированные исследования предсказывают, что около 70% новых зданий в ближайшие годы будут иметь вентилируемые фасады. Эта новая концепция фасада представляет собой четкую эволюцию зданий и повышение рентабельности, дизайна и производительности. Здесь мы опишем основные преимущества этого типа фасада.

1) Преимущества вентилируемых фасадов: экономия

Первым важным преимуществом вентилируемых фасадов, которое самым непосредственным образом влияет на пользователей, является экономия энергии.По данным FACUA, организации потребителей в действии, за последние десять лет счета за электроэнергию выросли на 76% . Чтобы компенсировать эти увеличения, есть разные способы экономии, и самый важный, несомненно, вентилируемый фасад. Благодаря им мы можем сэкономить до 40% на счетах за электроэнергию благодаря теплоизоляции.

Хорошая теплоизоляция и энергосбережение тесно связаны с тем, что благодаря этим фасадам мы более активно заботимся об окружающей среде. В связи с этим в настоящее время вклад зданий по потерям энергии в озоновый слой составляет около 80%.

2) Фасады и производительность

Тесно связанные с вышеупомянутым преимуществом, фасады с дождевым экраном также имеют более высокий уровень производительности. С меньшим количеством энергии мы можем получить лучшие результаты. Если раньше мы тратили 80 € в месяц на счета за электроэнергию, то благодаря вентилируемым фасадам мы можем наслаждаться теми же световыми часами, но тратя всего около 48 €.

Среди прочего, это связано с тем, что водяной пар не конденсируется и, следовательно, воздухопроницаемость фасада.Также не требуется много времени для установки и технической реализации.

3) Проектирование и восстановление

Если ваше здание нуждается в ремонте, вы можете изучить возможность установки этого типа фасадов. Помимо вышеперечисленных преимуществ, вентилируемые фасады эстетически более современны и инновационны. В наличии конструкции фасадов всех видов:

Керамический фасад наиболее широко развит в Испании, так как это конструктивное решение, идеально подходящее как для жилых зданий, так и для частных и реабилитационных.

4) Более экономичное обслуживание. Более длительная гарантия.

Еще одним большим преимуществом вентилируемых фасадов является низкая стоимость обслуживания. Вентилируемый фасад не так часто нуждается в обзорах, как обычный.

Пересматривайте каждые 3, 5 и 10 лет. Кроме того, гарантия производительности также намного выше.

5) Прочие преимущества

Если будем менять вентилируемые фасады то тоже отметим положительно:

  • Внешний шум: вентилируемые фасады создают больший акустический барьер.
  • Очистка: легче чистить.
  • Несовершенства: исправить недостатки лицевого фасада.
  • Здоровье: больше здоровья нашего здания
Помните, что для восстановления зданий официальную помощь можно запросить до конца года. Суммы и сроки зависят от каждого автономного сообщества.

Вентилируемые фасады или стены и облицовка

Внешний вид здания — один из самых интересных аспектов дизайна, к которому обращаются архитекторы в последние годы. Кто-то интерпретировал его графически, кто-то через фактуру материалов, а кто-то пытался от него избавиться, но объединяет все эти эксперименты одно: вентилируемый фасад или вентилируемая стена.
Эта строительная система предоставляет архитектору идеальную эстетическую автономию, основанную на прочной основе, с непревзойденными преимуществами теплоизоляции .
Вентилируемый фасад архитектурно охватывает здание и позволяет ему дышать, так что движение воздуха выполняет задачу сохранения тепла в здании зимой и прохлады летом.Вентилируемый фасад состоит из слоя облицовки, прикрепленного к зданию специальной анкерной конструкцией , обычно изготавливаемой из алюминия, и слоя изоляции , прикрепленного к опорной решетке. облицовка. Таким образом, 3-5-сантиметровый зазор между конструкцией и зданием становится пространством, в котором циркуляция воздуха снижает колебания температуры, улучшая эксплуатационные характеристики здания. На самом деле это простая система, работающая на эффекте дымовой трубы, естественном явлении, благодаря которому горячий воздух, поднимающийся вверх, помогает поддерживать постоянную температуру, улучшая условия в здании.

Эта система также поддерживает определенную степень независимости от архитектурного дизайна здания, так как ее принцип заключается в статической независимости каждой отдельной плитки, исключая раствор, используемый для удержания плитки на месте. Этот аспект позволяет свободно использовать любой облицовочный материал на вентилируемом фасаде или стене, оставляя внешний вид здания полностью на усмотрение архитектора: компактный, как камень, с глянцевой или матовой поверхностью, как у керамики или керамогранита, прозрачный, как стекло, полупрозрачный. как металл и т.
Перемещение и осадка в соответствии с коэффициентами дилатации отдельных строительных материалов действуют свободно, не нарушая внешний вид здания в целом.
Одним из примеров всех этих качеств являются вентилируемые стены Granitech, многослойные конструктивные решения, допускающие «сухой» монтаж элементов облицовки.


Преимущества, предлагаемые системой, включают снижение риска растрескивания и отслоения; легкая установка; возможность обслуживания и работы на отдельных панелях; защита стеновых конструкций от воздействия атмосферных факторов; устранение тепловых мостов и поверхностной конденсации.

Таким образом, в архитектурном дизайне фасадной облицовки можно использовать кожу нового поколения, способную сочетать технические характеристики, полученные в результате самых передовых исследований в области строительства, с композиционным талантом, характерным для классической архитектуры.
Здания теперь могут одеваться сами, дольше служат и образуют композиции, играющие с эффектами полных и пустых объемов, с эффектами кьяроскуро света и тени и графикой: короче говоря, вентилируемая стена — это современный принцип строительства, который обеспечивает преемственность истории архитектуры.

Контакт для информации: www. granitech.com

8 причин, почему вентилируемый фасад набирает популярность

Строительная отрасль со временем развивалась, плавно внося изменения в соответствии с динамичными требованиями рынка. От технологических достижений до энергосбережения и устойчивых решений строительная отрасль решала проблемы и проблемы, прибегая к инновационным решениям.

Вентилируемые фасады — это один из методов строительства, который набирает популярность среди архитекторов и подрядчиков благодаря ряду преимуществ, таких как тепловая и акустическая изоляция и множество эстетических возможностей.

Что такое вентилируемый фасад?

В своей основе вентилируемый фасад представляет собой систему, состоящую из двух слоев фасадов, разделенных воздушной полостью. Эта воздушная камера, созданная между изоляционным материалом и внешней облицовкой, предотвращает попадание дождевой воды внутрь и одновременно рассеивает водяной пар изнутри наружу.

Изготовленные из фиброцементной плиты или любого другого материала, эти фасады создают феномен естественной вентиляции, который способствует температурному балансу между внутренней и внешней частью здания. В то время как внешняя облицовка обеспечивает защиту от дождя и ветра, воздушная камера между несущей конструкцией и внешней облицовкой образует «тепловой экран» для здания, сохраняя прохладу даже при высоких температурах снаружи.

Почему вентилируемый фасад набирает популярность?

  1. Теплоизоляция: Воздушная камера, создаваемая вентилируемыми фасадами, обеспечивает процесс естественной вентиляции, который идеально регулирует циклы нагревания и охлаждения воздуха.Летом или в более жаркие дни вентилируемый фасад сохраняет прохладу в здании, отражая солнечное излучение и способствуя постоянной вентиляции воздуха. В то время как зимой или в холодную погоду стены сохраняют тепло и согревают здание.
  2. Эстетическая ценность: Эстетическая привлекательность продолжает привлекать рынок. Существует множество вариантов с точки зрения дизайна, цвета и текстуры. Вы можете экспериментировать с разными стилями и узорами, чтобы сделать вентилируемый фасад привлекательным.Фиброцементный лист EcoPro дает вам возможность создать привлекательный фасад, который привлечет всеобщее внимание. Будь то жилое, коммерческое или промышленное здание, вы можете превратить его в современную и функционально продуманную конструкцию с продуманным вентилируемым фасадом.
  3. Гидроизоляция: Сырость и образование некрасивых пятен на стене — это то, что мы все точно ненавидим. С установкой вентилируемого фасада мы точно сможем решить эту проблему.Циркуляция воздуха, происходящая между облицовкой и внешней стеной, способствует легкому испарению, таким образом обеспечивая гипсокартон.
  4. Акустическая изоляция: Внешние шумы, такие как гудки, звуки самолетов или любые другие мешающие звуки, доносящиеся из окружающей среды, могут быть уменьшены с помощью вентилируемого фасада. Будучи многослойной системой, фасад обеспечивает более высокое звукопоглощение, что обеспечивает непрерывную изоляцию и устраняет акустические мосты. Кроме того, использование звукопоглощающего материала, который может создать эффект звуконепроницаемых стеновых панелей , также может помочь снизить уровень децибел.
  5. Энергосбережение : Вентилируемые фасады могут улучшить тепловые характеристики всего здания. С вентилируемым фасадом вы выигрываете в плане энергосбережения. Создаваемая вентилируемым фасадом воздушная полость улучшает терморегуляцию, что делает здания более энергоэффективными. Вентилируемый фасад снижает потребность в кондиционировании воздуха и потреблении тепла примерно на 30%. Это обеспечивает максимальную экономию энергии в самое холодное и самое жаркое время года.
  6. Скрывает дефекты инженерных систем здания: Вентилируемый фасад также можно использовать для маскировки неприятных инженерных коммуникаций здания, таких как электрические, газовые или водопроводные установки. Улучшая эстетический вид здания, эти фасады представляют собой искусно структурированные конструкции, скрывающие изъяны и неровности стен здания.
  7. Долговечность .: Естественный поток воздуха снизу вверх через воздушную полость позволяет избежать скопления влаги на фасадах и предотвращает попадание плесени и воды. Это продлевает прочность конструкции и срок службы здания. При изготовлении из фиброцемента огнестойкой плиты эти фасады отличаются высокой устойчивостью к истиранию и не теряют своей эстетической ценности со временем, несмотря на постоянное воздействие солнечных лучей.
  8. Простота установки и обслуживания: Вентилируемые фасады из фиброцементных листов отличаются простотой установки и простотой обслуживания. Эти листы легкие по весу и могут быть легко установлены. Более того, в случае любого повреждения или ремонта замена осуществляется быстро и экономично.

Одним словом, вентилируемый фасад может оказаться идеальным строительным решением, когда для его изготовления используется правильный материал .

LEAVE A REPLY

Ваш адрес email не будет опубликован.
