Верно рассчитанный нахлест арматуры при вязке влияет на итоговое качество конструкции. Надежность такого метода оспорить сложно, однако в процессе работы присутствуют определенные нюансы, при несоблюдении которых результат соединения может оказаться хрупким и недолговечным. Это также может повлиять на скорость затвердевания бетона, что сильно размягчит основание.

Содержание

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке
Величина нахлеста при соединении арматуры по СНИП
Таблица нахлеста арматуры
Нахлест арматуры при разных условиях
Нормы расхода арматуры на нахлест
Важные нюансы и требования для соединения вязкой

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

Стержни с крюками, лапами (загибами) на концах.
Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Не рекомендуется использовать вязку на участках наибольшего давления, так как место соединения не рассчитано на подобные нагрузки, а лишь на крепление арматур и поддержание их в качестве единой конструкции.

Таблица нахлеста арматуры

Величина напуска арматуры в мм

Диаметр арматурной стали А400	Величина нахлеста
10мм	300мм
12мм	380мм
16мм	480мм
18мм	580мм
22мм	680мм
25мм	760мм
28мм	860мм
32мм	960мм
36мм	1090мм

Нахлест арматуры при разных условиях

Места состыковки арматуры и расположение решетки должен определять проектировщик, а не строители. Так как общая картина проекта, а также знание о величине нагрузки в разных местах известны только ему. В противном случае конструкция может быть нарушена.

Например, во время армирования колонны, следует придерживаться нескольких принципиально важных шагов:

Выпуск необходимо согнуть на немного большую длину, чем сечение арматуры (для диаметра 16мм — это 20мм).
Сгибать арматуру необходимо без нагрева, а с помощью специальных средств, которые смогут обеспечить нужный радиус загиба.
Радиус загиба необходимо указать в проекте и сделать на нем акцент, так как строители вряд ли будут делать это без поручения.

Нормы расхода арматуры на нахлест

Необходимая длина стержней арматуры различается по нескольким критериям:

Для арматуры работающей на сжатие, необходимая длина будет следующей. Так, для арматур диаметра 6 мм — длина 20-22см; 8мм — длина 20-29см; 10мм — длина 25-36см; 12мм — длина 30-43см; 14мм — длина 35-50см.
Для арматур работающих на растяжение, требуемая длина нахлеста стержней должна быть больше. Например, для диаметра 6 мм — длина 20-29см; 8мм — длина 27-38см; 10мм — длина 33-48см; 12мм — длина 40-57см; 14мм — длина 46-67см.

Чем выше класс бетона по прочности, тем меньше должна быть длина стержней для нахлеста. Исключениями являются только арматуры 20, 28 и 32 мм. При классе прочности бетона B35 длина стержней должна составлять 655, 920 и 1050 мм соответственно.

Вы соблюдаете нормы нахлеста арматуры при вязке?

Важные нюансы и требования для соединения вязкой

Процесс соединения арматур с помощью проволоки кажется намного более легким, чем вариант со сваркой или же использование спрессованных муфт и специальных аппаратов. Однако он также имеет свои тонкости и нюансы. Надо учитывать, что не стоит соединять арматуры в местах с повышенной нагрузкой (например, углы зданий). Более того, желательно, чтобы в месте вязки нагрузки вообще не было.

Если же технически нет возможности соблюсти это требование, то стоит пользоваться простой формулой: Размер соединения=90*Сечение используемых прутьев.

Также необходимо обращать внимание на основные параметры:

длину накладки прута;
местонахождение соединения и особенности данного места;
расположение нахлестов по отношению друг к другу.

Между соседними местами соединения стрежней арматуры должно быть расстояние, которое можно рассчитать по формуле: Расстояние=1.5*Длину нахлеста, однако получившаяся величина должна быть не меньше 61см.

Также не стоит забывать, что размеры таких соединений регламентированы техническими нормами и нахлест зависит не столько от сечения арматур, сколько от:

марки бетона, который используется для заливки;
цели использования соединений;
класса эксплуатируемой арматуры;
нагрузки, оказываемой на основание.

Факты, формулы и цифры, изложенные в СНиПе дают представление о том, как именно делать вязку арматур для построения крепкого и надежного каркаса. Эти знания необходимы владельцам дачных участков, которые хотят что-то построить своими силами.

Нахлест арматуры при армировании: нормы, таблицы

Армирование является важной частью монолитных конструкций современных зданий. Долговечность и устойчивость строения зависит от надежности и прочности металлического каркаса, который помещается в фундамент. Создание опорного и укрепляющего арматурного каркаса заключается в правильном соединении стержней арматуры.

Содержание

Виды соединений между арматурными элементами
Какой должен быть нахлест арматуры для вязки
Анкеровка арматуры: таблица
Фиксация арматурных прутов электросваркой
Требования нормативных документов к арматурным соединениям
Заключение

Виды соединений между арматурными элементами

Для конструирования каркасного остова используют разные типы соединения арматуры. Существует три основных способа стыковки двух арматурных прутьев:

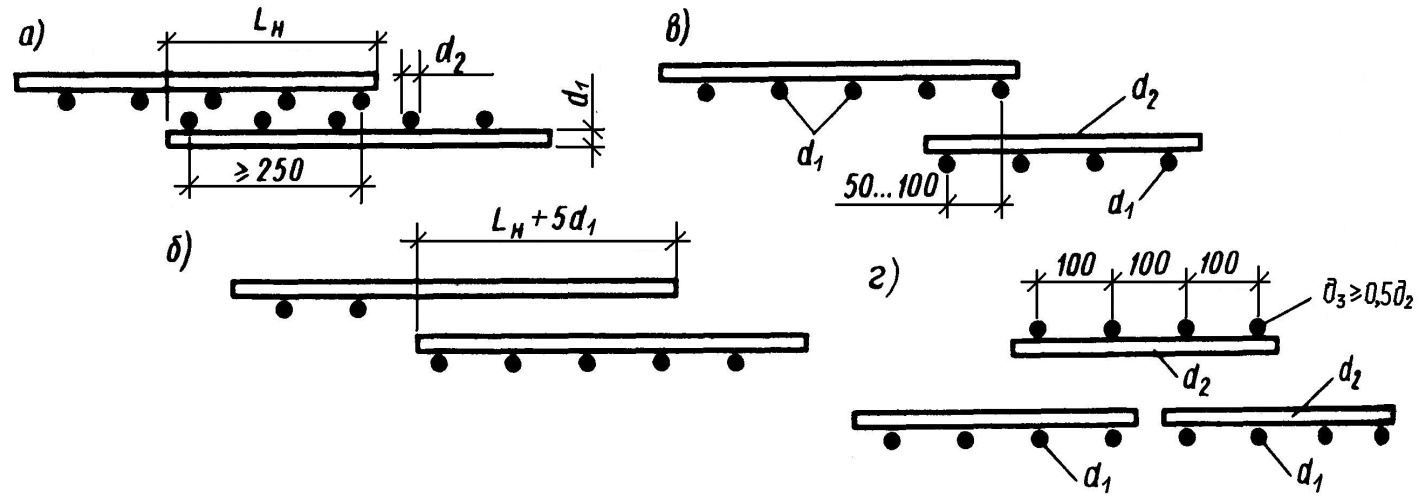

Стыковка арматуры внахлест производится следующим образом:

с применением вспомогательных деталей: петель, лапок, крючков. Для А1- класса арматуры используются только крюки и петли;
нахлест армирующих профильных стержней прямыми окончаниями;

нахлест арматуры с прямыми окончаниями и поперечным соединением.

Механическая стыковка арматуры (МСА) классифицируется следующим образом:

опрессованная анкеровка арматуры: торцы прутов соединяются внутри стального цилиндра, который обжимается гидравлическим прессом. В результате сталь врезается между ребрами профильной арматуры
резьбовая: производится с помощью стыковочного цилиндра с нарезанной внутри цилиндрической/конической резьбой. Соответствующая резьба выполнена на концах соединяемых стержней арматуры;
болтовая: арматура соединяется болтами, вкрученными в тело арматуры через стенку муфты;
винтовая стыковка производится а помощью муфты, внутри которой нарезана резьба, идентичная профилю арматуры, и закрепляется контргайками.

Сварочное соединение: анкеровка арматуры производится с помощью сварки.

Какой должен быть нахлест арматуры для вязки

Стыковка арматуры внахлест с помощью вязки – наиболее легкий способ создать надежный металлический каркас. Для данного типа соединения используются популярные прутья А400. Соединение арматуры внахлест механическим путем производится вязкой с помощью проволоки. Два стержня с прямыми концами приставляются с перехлестом и обвязываются отожженной проволокой. Но тут есть свои требования для обеспечения прочности соединения.

При стыковке арматуры внахлест методом вязки необходимо учитывать параметры:

величина нахлеста арматуры;
расположение соединения в каркасе и его назначение;
взаимное расположение участков перехлеста.

При армировании фундамента, нахлест арматуры недопустимо устанавливать в местах повышенной нагрузки (например, углы строения). Поэтому следует правильно рассчитать участки для перехлеста стержней арматуры при вязке. Они должны размещаться в тех частях металлической конструкции, на которые оказывается минимальная нагрузка.

Если по объективным причинам выполнить это условие не получается, длина нахлеста прутьев будет зависеть от диаметра арматуры. Для ленточного фундамента участки, где монтируется перехлест арматуры, должны находиться в местах, не подверженных напряжению и изгибанию. Если данное условие невыполнимо, длина прямой анкеровки принимается равной 90 диаметрам скрепляемой арматуры. Размеры таких соединений строго регламентированы ГОСТами.

Перехлест арматуры при вязке также зависит от таких параметров:

класс рабочей арматуры;

марка заливающего бетона;
назначение железобетонного фундамента;
степень предстоящей нагрузки.

Узнать длину регламентированной длины анкеровки арматуры можно из нормативной таблицы, которая предоставлена ниже.

Анкеровка арматуры: таблица

Внимание! В пункте 8.3.27 ГОСТ 10922 2012 указано, что механические соединения арматуры внахлест применяются для металлопрутов, у которых диаметр равен не более 40 мм. Участки армированного каркаса с максимальной нагрузкой запрещено фиксировать, используя нахлест.

Соединение арматуры внахлест без сварки при монтаже армопояса

Величина нахлеста арматуры при армировании определяется комплексом факторов. Также учитывается диаметр стержней и класс заливающего бетона. Размер перехлеста арматуры при вязке можно рассчитать вручную, но легче сориентироваться по таблице.

Важно! Длина анкера при стыковке арматуры внахлест еще зависит от места расположения арматурной сетки: в нижней части плиты (зона растяжения бетона) перехлест будет больше, а в верхней части плиты (зона сжатия бетона) — меньше.

Фиксация арматурных прутов электросваркой

Соединение встык арматурных стержней с помощью сварки производится только с арматурой классов А500С и А400С , потому что данные марки относятся к свариваемым материалам. Самая распространенная марка А400 не подлежит соединению сваркой, так как после нагревания она теряет свойство антикоррозийности и становится менее прочной.

Как гласят российские ГОСТ 10922 и пришедший ему на смену 14098, дуговую электросварку разрешается применять для стыковки арматуры внахлест с диаметром, меньшим 25 мм.

Внимание! Длина шва сварки зависит от типа диаметра арматурного стержня. Для сварки применяют электроды с сечением 4 — 5мм.

Требования нормативных документов к арматурным соединениям

СНиП гласят, что бетонный фундамент должен быть укреплен минимум двумя арматурными каркасами. Для частной стройки чаще применяют стыковку арматуры внахлест методов вязки, так как этот способ бюджетный и более доступный, не требующий гидравлической установки или сварочного аппарата. Для соединения данным способом рекомендуется использовать арматуру с диаметром не больше 40 мм.

Расстояние между стержнями, которые соединяются сваркой внахлест, должна быть более 25 мм, что позволяет бетону проникать во все узкие места конструкции. Для стержней с диаметром больше 25 мм следует выдерживать дистанцию, равную диаметру арматуры.

Дистанция между армирующими прутьями по ширине фундамента должны составлять не больше 8 сечений этих прутьев. Если производится стыковка арматуры внахлест с помощью вязки, то дистанция между стержнями получается нулевая: она определяется только профильными выступами. Наибольшая дистанция в этом случае должна быть не больше 4-ех диаметров арматурных прутьев.

Расстояние между самими стыками, расположенными рядом, принимается 30 мм и более.

Совет специалистов

Специалисты рекомендуют использовать опрессованную стыковку арматуры, а не внахлест или винтовые муфты, если нужно соединить стержни сечением больше 25мм. Данные типы соединений позволяют:

увеличить уровень безопасности строения благодаря повышенной прочности стыковки;
снизить расходы на армирование, так как нахлестный способ предусматривает до 25% дополнительного перерасхода арматуры.

Заключение

Армирование требует точности проводки и соединения арматурных прутьев. Работа по созданию металлического каркаса предполагает знания всех параметров арматуры, бетона, требований к фундаменту. Грамотный монтаж металлоконструкции позволит предотвратить деформацию и растрескивание железобетонного фундамента, увеличить прочность и долговечность фундамента и всего здания.

Как рассчитать длину перекрытия балки и колонны

Как рассчитать длину перекрытия балки и колонны , В этой теме мы знаем, как рассчитать длину перекрытия балки и колонны. мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.

В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, то нам требуется перекрытие арматуры.

Как рассчитать длину перекрытия балки и колонны

Целью длины перекрытия является сохранение продолжения стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.

Теперь возникает вопрос, как рассчитать минимальную длину перекрытия колонны и балки

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вы также должны посещать:-

1) Что представляет собой бетон, а его типы и свойства

2) Расчет количества бетона для лестницы и ее формулы

Длина перекрытия для столбца 10005

. ) длина перекрытия также известна как длина нахлеста
2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста
3) длина перехлеста для колонны должна быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы берем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, тогда длина нахлеста колонны должна быть 40×12 = 480 мм
Для 12 мм, 40×12 = 480 мм длина внахлест
Для 16 мм, 40×16 = 640 мм длина внахлест
Для 25 мм, 40× 25 =1000 мм длина нахлеста
4) длина нахлеста должна быть предусмотрена в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки. Из-за максимального напряжения в верхней и нижней части арматуры колонны.
5) по длине нахлеста боковые связи колонны должны располагаться ближе друг к другу с шагом 100 мм, исключающим коробление арматуры в колонне.
6) нахлесты, предусмотренные в арматуре колонны, должны располагаться попеременно.
как рассчитать длину перекрытия для балки
1) мы знаем, что балка является горизонтальной структурой из железобетона, расположенной над колонной
2) длина нахлеста в ж/б балке должна быть в между 24d и 45d , где d — диаметр арматуры, предусмотренной в балочной конструкции
3) в ж/б балке длину нахлеста не следует предусматривать в центре балки из-за максимального сжатия и растяжения в зоне стыка и начала колонны и балки балочной конструкции, а в первой и последней части L/4 эффективной длины балки.
4) верхняя арматура, предусмотренная в балке, находится в зоне сжатия, для зоны сжатия длина нахлеста арматуры должна быть 24d, а для нижней арматуры, предусмотренной в балке, в зоне растяжения для зоны растяжения длина нахлеста арматуры должна быть 45d
Если диаметр арматуры, предусмотренной в зоне растяжения балки, 12 мм, то длина нахлеста должна быть 12×45 =540 мм
Если диаметр арматуры, предусмотренной в зоне сжатия балки, 10 мм, то длина нахлеста должна быть 10×24=240 мм
Что такое длина внахлест | Длина колена колонны | Длина перекрытия плиты
Важный момент
Что такое длина перекрытия?
Lap Length требуется, когда стержни, расположенные короче требуемой длины (из-за отсутствия более длинных стержней), необходимо удлинить.
Длина внахлест также требуется, когда необходимо изменить диаметр стержня по длине (как это иногда делается в колонках). Маркировка
Целью «нахлеста» является эффективная передача осевой силы от концевого стержня к соединительному стержню с той же линией действия в соединении.
Это неизменно приводит к концентрации напряжений в окружающем бетоне. Эти эффекты должны быть сведены к минимуму путем
использования надлежащих методов сращивания.
Расположение этих мест нахлеста вдали от секций с высоким напряжением изгиба/сдвига. и
Смещение мест сращивания на отдельных стержнях группы (как обычно в столбце).
Когда сращивание в таких ситуациях становится неизбежным, необходимо принять специальные меры предосторожности, такие как
Увеличение длины нахлеста (Соединение внахлестку и сварка внахлестку)
Использование спиралей или близко расположенных стремян по всей длине стремян.
Длина внахлест Согласно IS 456
Обычно длина развертки составляет 41d , где d — диаметр стержня. Для прямого натяжения длина внахлест должна быть 2 L _d или 30d , в зависимости от того, что больше. В этом случае прямая длина притирочной планки должна быть не менее 15d или 20 см.
Также читайте: Что такое Lintel | Тип перемычки
Тип метода притирки:
Притирка прутков (соединение внахлестку)
Сварка прутков (сварное соединение)
Механическое соединение.
1. Соединение внахлестку
Соединение внахлест достигается путем наложения этих стержней на определенную длину, что позволяет передавать осевое усилие от концевого стержня на соединительный стержень посредством механизма анкерной (развертки) связи с окружающим бетоном ( Как показано на рис. ниже)
A) Соединение внахлестку при помощи монтажного соединения
Расщепление и растрескивание, наблюдаемые при испытаниях соединения внахлестку, аналогичны таковым при испытаниях анкерного соединения (согласно рис. ниже).
B) Использование спиралей в соединениях внахлестку для стержней большого диаметра Стержни (Ø > 36 мм), для которых рекомендуются сварные соединения. Однако там, где сварка невозможна, Кодекс (код IS 456-200, стр. № 45, кл. 26.2.5.1a) разрешает соединения внахлестку с дополнительными спиралями вокруг стержней внахлестку (как показано на рис. ниже).
C) Стыковка стержней в шахматном порядке
Желательно слегка согнуть стержни (особенно стержни большого диаметра) вблизи места соединения, чтобы обеспечить коллинеарную передачу усилия (без эксцентриситета), как показано выше, рис. A.
Кодекс указывает, что длина прямого нахлеста должна быть не менее 15Ø или 200 мм.
Поскольку передача усилия осуществляется через монтажную связку, длина перехлеста должна быть как минимум равна длине развертывания Лд.
Нормы (код IS 456-200, стр. № 45, кл. 26.2.5.1c) определяют длину нахлеста 2Ld в ситуациях, когда элемент подвергается прямому растяжению.
Длина нахлеста ни в коем случае не должна быть менее 30Ø при изгибе или прямом растяжении и 24φ при сжатии.
Если необходимо соединить стержни двух разных диаметров, длину внахлест следует рассчитывать на основе меньшего диаметра.
Соединения в растянутых элементах должны быть заключены в спирали из стержней диаметром не менее 6 мм с шагом не более 10 мм.
В пересмотренный Кодекс были включены некоторые дополнительные положения (код IS 456-200, стр. № 45, пункт 26.2.5.1c) для учета снижения прочности сцепления в отношении арматурных стержней, расположенных вблизи верхней области.
Если в верхней части балки требуется нахлест растянутой арматуры (обычно вблизи непрерывной опоры или стыка балки с колонной), а ширина защитного слоя менее чем в два раза превышает диаметр нахлестываемого стержня, длина нахлеста должна быть увеличилась в 1,4 раза.
Если арматурный стержень требуется поворачивать вокруг угла (как в наружном стыке балки с колонной), длину нахлеста следует увеличить в 2,0 раза.
Этот коэффициент может быть ограничен до 1,4 в случае угловых стержней, когда прозрачная крышка сверху достаточна, но эта боковая крышка (по отношению к вертикальной поверхности) меньше, чем в два раза от этого диаметра. притертой планки.
Если требуется сращивание более чем одного стержня, необходимо позаботиться о том, чтобы сращивание происходило в шахматном порядке с минимальным расстоянием (между центрами) в 1,3 раза больше длины перехлеста, как показано на рис. (c) выше. .
Также желательно предусмотреть (дополнительные) поперечные связи (особенно в колоннах), соединяющие различные продольные стержни в месте соединения.
В случае связок стержней длина внахлест должна рассчитываться с учетом увеличения Ld , а отдельные стыки в связке должны располагаться в шахматном порядке.
Также читайте: Методы проектирования | Разница между методом рабочего напряжения и методом предельного состояния
2&3.
Сварные стыки и механические соединения
Сварные стыки и механические соединения особенно подходят для стержней большого диаметра.
Это приводит к снижению расхода арматурной стали. Желательно подвергать такие соединения испытаниям на растяжение, чтобы гарантировать достаточную прочность.
Сварка холоднодеформированных стержней требует особых мер предосторожности из-за возможности потери прочности из-за тепла сварки.
Кодекс (Код ОС 456-200 стр. № 45, п. 26.2.5.2) рекомендует, чтобы расчетная прочность сварного соединения, как правило, ограничивалась 80 процентами расчетной прочности стержня для соединений на растяжение .
Стыковая сварка стержней обычно используется в сварных соединениях. Соединяемые стержни должны быть одинакового диаметра.
Также могут быть предусмотрены дополнительные два или три симметрично расположенных стержня внахлестку малого диаметра (особенно когда стержни подвергаются растяжению) и угловые сварные швы с основными стержнями.
Даже в случае соединения внахлестку можно прибегать к сварке внахлестку (с интервалом 5φ) для уменьшения длины внахлестку. Соединения с торцевой опорой разрешены Нормами (Стандарт ОС 456-200 стр. № 45, п. 26.2.5.3) для стержней, подвергающихся сжатию.
Это включает в себя обрезку концов этих стержней под прямым углом и приваривание концов стержней к подходящим опорным плитам, заделанным в бетонное покрытие.
Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь фундамента фундамента
Стержни, связанные в связке с арматурой
Длина развертывания каждого стержня из связки должна быть равна длине отдельного стержня, увеличенной на 10 % для двух соприкасающихся стержней, на 20 % для трех соприкасающихся стержней, и 33 процента для четырех стержней в контакте. (код 456:200, стр. 43, кл. 26.2.1.2)
Самая важная точка нахлеста/Максимальная ручная притирка
Соединения внахлест не должны использоваться для стержней диаметром более 36 мм; для большего диаметра стержни могут быть сварены; в тех случаях, когда сварка невозможна, может быть разрешена наплавка стержней диаметром более 36 мм, и в этом случае могут использоваться дополнительные спирали. (Is Code 456:200 Page-45, Cl-26.2.5.1)
Длина перехлеста колонки и I.M.Point
(Is Code 456:200 Page-48, Cl-26.5.3)
Прутки должны быть не менее 12 мм в диаметре.
Минимальное количество продольных стержней на колонне должно быть четыре для прямоугольных колонн и шесть для круглых колонн.
Расстояние между продольными стержнями, измеренное по периферии колонны, не должно превышать 300 мм.
Длина внахлест для колонн – 45d.
Также читайте: Разница между гибким и жестким покрытием | Что такое тротуар | Тип покрытия
Длина внахлест для балок и I.M.Point
(Код 456:200, стр. 48, кл. 26.5.2)
Диаметр арматурных стержней не должен превышать одной восьмой общей толщины плита.
Армирование из мягкой стали в любом направлении на плитах должно составлять не менее 0,15 процента от общей площади поперечного сечения. Однако это значение может быть снижено до 0,12% при использовании высокопрочных деформированных стержней или сварной сетки.
Длина напуска для плит -60d.
Длина нахлеста для плит и I.M.Point
(Код 456:200, стр. 46, кл. 26.5.1)
Если глубина стенки балки превышает 750 мм, боковая арматура должна быть предоставляется вместе с двумя лицами.
Общая площадь такой арматуры должна составлять не менее 0,1 процента площади стенки и распределяться поровну по двум сторонам на расстоянии, не превышающем 300 мм или толщины стенки, в зависимости от того, что меньше.
Поперечная арматура в балках должна располагаться вокруг крайних стержней растяжения и сжатия. В тавровых и двутавровых балках такая арматура должна проходить вокруг продольных стержней, расположенных близко к внешней поверхности полки.
Длина внахлест для балок – 60d.
Часто задаваемые вопросы
Длина нахлеста
Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирка обычно выполняется там, где возникает минимальное напряжение изгиба. В целом длина нахлеста составляет 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Притирка колонны
Притирка может быть определена как перекрытие двух стержней рядом друг с другом до расчетной длины. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов .
Длина круга
длина внахлест — это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические соединители. Он также известен как соединение внахлест .
Длина внахлест согласно IS 456
Для растяжения при изгибе длина внахлест должна быть L _d т. Как правило, длина детали составляет 41d, где d — диаметр стержня. Для прямого натяжения длина круга должна составлять 2 л _d или 30 d, в зависимости от того, что больше.
Какова минимальная длина круга?
Какова минимальная длина круга? Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см . В то время как в случае обжатия притирка должна быть не менее 24d.
Длина нахлеста арматурного стержня
Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В целом длина нахлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Минимальная длина нахлеста для арматуры
Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина перехлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Расстояние круга
Это длина предназначена для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические соединители.
Длина соединения внахлестку
Длина внахлестку – это длина , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку .
Притирка арматуры
Нахлест – это когда две части арматурного стержня ( арматурный стержень ) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры , размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлест на основе этих переменных.
Правило перекрытия арматурных стержней
Если коснуться двух стержней вместе, когда они внахлест , бетону становится труднее проникать внутрь и вокруг арматуры , а соединение не считается прочным. Таким образом, рекомендуется свести стержни вместе и 90 306 перекрыть их 90 307, но оставить между стержнями не менее двух диаметров стержней.
Длина нахлеста арматурных стержней
Это количество перехлестов между двумя стержнями называется «нахлест длина ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В общем, круг длина равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.
Арматурный стержень внахлест
Арматурный стержень внахлест или арматурный стержень нахлест происходит, когда участок арматурного стержня длиннее одной цельной детали. В этом случае вам нужно перекрыть арматурный стержень на этой линии. Длина нахлеста арматурного стержня обычно зависит от диаметра арматурного стержня и заданного инженерным коэффициентом нахлеста нахлеста. Общие коэффициенты притирки равны 40 и 60.
Нахлест стержней
Таблица нахлестов арматурных стержней

Длина соединения арматурных стержней внахлест

Что такое длина нахлеста?
Длина внахлест длина, предусмотренная для перекрытия двух арматурных стержней в для безопасной передачи нагрузки с одного стержня на другой, альтернативой этому является использование механических соединителей. Он также известен как соединение внахлестку.
Таблица длины соединения арматуры
Что такое длина соединения внахлестку?
Длина стыка внахлест длина двух частей арматуры должна перекрываться и быть связана вместе, чтобы создать соединение, как , если не было разрыва и участок является «непрерывным». Проще говоря, разработка — это арматура к бетону, соединение — это арматура к арматуре. Длина как сращивания, так и развития различается.
Требования к перекрытию арматурных стержней
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.
Что такое длина круга в луче?
Длина внахлестку может быть определена как длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.
Что такое уравнение длины притирки?
При растяжении на изгиб длина внахлест должна составлять L _d , то есть длина разработки, или 30 d, в зависимости от того, что больше, считается . Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина внахлест должна составлять 2 L _d или 30d, в зависимости от того, что больше.
Насколько далеко следует перекрывать арматуру?
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.
Какова формула соединения арматуры?
Лап. Соединение внахлест — это когда два куска арматуры соединяются вместе в месте нахлеста стержней. Длина перекрытия рассчитывается по уравнению , умноженному на 30 диаметров стержня . Затем по длине напуска равномерно распределяют минимум четыре комплекта стяжек.
Почему при армировании используется притирка?
Длина внахлест является одним из важных параметров арматуры. При размещении стали в железобетонной конструкции, если может не хватить требуемой длины одного стержня . Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.
Как рассчитать длину перекрытия?
Обычно длина внахлестку составляет 50d, что означает 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр. Для напряжения на изгиб – Ld или 30d, в зависимости от того, что больше. Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.
Какова наилучшая зона притирки колонны?
Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое нахлест арматуры?
Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.
Что такое ступенчатая притирка?
Ступенчатая притирка – все стержни не должны притираться на одном уровне . У вас может быть максимум 50% баров, которые могут быть на одном уровне. Притирка никогда не должна попадать в стык балки колонны.
Что такое круговая зона в столбце?
Следует избегать верхней и нижней частей колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Какова формула длины разработки?
Обычно на практике требуемая длина развертки выражается как « 41 умножить на Ø» или «41 Ø», где 41 — коэффициент, рассчитанный по приведенной выше формуле, а Ø — диаметр стержня.
Почему длина разработки указана в RCC?
Длина развертывания необходима , чтобы обеспечить поддержку балки, чтобы уменьшить вероятность выхода балки из бетонной колонны . Следовательно, он действует как опорный элемент для усиленной балки в бетонной колонне.
Что такое длина разработки?
Длина развертывания может быть определена как длина арматуры (стержня), которая должна быть встроена или запроектирована в колонну для обеспечения желаемой прочности сцепления между бетоном и сталью (или любыми другими двумя типами материала).
Что такое эффективная длина?
Кратчайшее расстояние между верхним и нижним крайними точками колонны в точке изгиба называется длиной, которая эффективно сопротивляется выпучиванию.
Что такое длина изгиба?
Припуск на изгиб составляет длину дуги изгиба, измеренную вдоль нейтральной оси используемого материала . По определению вычет на изгиб представляет собой разницу между допуском на изгиб и удвоенным внешним отступом 9.0005
Что такое длина круга в луче?
Длина внахлестку может быть определена как длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.
Что такое длина нахлеста арматурного стержня?
Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр. При притирке двух стержней разного диаметра длина нахлеста считается равной 50-кратному меньшему диаметру.
Какова стандартная длина нахлеста для сращивания арматурных стержней?

Какова минимальная длина нахлеста арматурного стержня?
Обычно стальные стержни имеют длину 6 м. Если длины стержня недостаточно, чтобы удержать арматуру, приходится накладывать внахлест два стальных стержня. Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает В 50 раз больше диаметра стержня, если оба стержня имеют одинаковый диаметр.
Как рассчитывается усиление колен?
Эта величина перекрытия между двумя стержнями называется «длиной нахлеста». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина нахлеста равна 50d, что означает, что в 50 раз больше диаметра стержня , если оба стержня имеют одинаковый диаметр.
Как рассчитать длину сращивания арматурных стержней?
Как рассчитать длину соединения?
Длина нахлеста при натяжении
Сращивание класса A: длина внахлестку ls = 1,0 ld.
Стык класса B: длина внахлестку ls = 1,3ld.
Длина нахлеста для компрессионных стержней
ls = 0,0005fy (d) ; [Для fy меньше или равно 60 000 фунтов на квадратный дюйм]
лс = (0,0009fy – 24)d; [Для fy > 60 000 фунтов на кв. дюйм]
Является ли длина круга кодом?
В Кодексе (код IS 456-200, стр. № 45, п. 26.2. 5.1c) указана длина нахлеста, равная 2Ld в ситуациях, когда элемент подвергается прямому растяжению. Ни в коем случае длина нахлеста не должна быть меньше 30Ø при изгибе или прямом растяжении и 24φ при сжатии.
Код для притирки?
Просмотрев это видео, можно узнать, как разместить нахлест в точном положении в колонне, придерживаясь кода IS 13920. Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня.
Зачем нужна притирка?
Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня. Длина нахлеста зависит от прочности бетона, сорта арматуры, размера и расстояния между ними. Целью нахлеста является передача нагрузки с одного стержня на другой , а также сохранение непрерывности.
Что такое притирка в плите?
Длина внахлест также может быть предусмотрена, когда диаметр арматурного стержня должен быть изменен по длине, особенно при армировании колонн. Такой процесс перекрытие арматурных стержней бок о бок для получения желаемой расчетной длины называется нахлестом.
Что такое сращивание арматурных стержней?
Соединение внахлест , когда два куска арматуры перекрывают друг друга, образуя непрерывную арматуру . Это помогает правильно распределять нагрузки по всей конструкции.
Что такое соединение колонн?
Соединение колонн означает соединение двух частей колонны , при этом основание колонны передает силы и моменты на нижнем конце колонны на фундамент.
Как сделать круговую колонку?
Где разместить притирку в колонне?
Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое притирка арматуры?
Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.
Какова максимальная длина арматурного стержня?
Длина арматурного стального стержня: максимальная длина стержня любого типа должна составлять 60 футов . Для перевозки стержней длиной более 40 футов потребуются крупногабаритные транспортные средства.
Сколько кругов в столбце?
В соответствии с кодом IS 456 длина нахлеста 30 d обеспечивается при растяжении и минимум 24 d при сжатии в колонне, балке и плите. Но, как правило, 45d длиной внахлест используются для колонны, а 60d используются для балки и железобетонной плиты.
Что такое круговая зона в столбце?
Следует избегать верхней и нижней частей колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.
Что такое соединительная пластина?
Соединительная пластина является составной частью железнодорожного пути . Это кусок металла, привинченный к рельсам, что позволяет соединить два рельса в ряд. Соединительные пластины часто используются рядом с выключателями или другими чувствительными зонами. В других местах пути стык между двумя рельсами обычно сваривается.
Какова минимальная длина соединения арматуры?
Арматура соединения должна иметь минимальную длину соединения 6 дюймов (152 мм) для передачи усадочных напряжений.
Какой длины арматурный стержень?
Арматурные стержни (арматурные стержни) бывают длиной от до 60 футов.
Является ли код зоной круга?
Зона круга в столбце согласно коду IS | Притирка арматуры колонны. Когда две части арматурного стержня накладываются друг на друга, необходим нахлест, чтобы создать постоянную армированную линию арматурного стержня. Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними.
Насколько сильно вы перекрываете арматуру?
Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным. Таким образом, рекомендуется соединить стержни вместе и перекрыть их, но оставить между стержнями не менее двух диаметров стержней.
Как определить длину нахлеста стальной арматуры?
Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина круга составляет 50 дней, что означает 9 дней.0306 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр.
В чем разница между длиной круга и длиной разработки?
Длина нахлеста до должна быть предусмотрена для безопасного переноса нагрузки . Длина развертки предусмотрена для передачи нагрузки от стали к бетону. Она также известна как длина анкеровки.
Перекрывается ли код?
Как указано в IS Code 456-2000 , нахлест не должен быть менее 75 мм. Перекрытие означает дополнительную длину, расположенную в арматурных стальных стержнях. Здесь две длины перекрываются и соединяются проволокой, чтобы при необходимости увеличить длину любого стального стержня.
Что такое длина анкеровки арматуры?
Под длиной анкеровки понимается длина, необходимая для развития напряжения в арматурных стержнях , это достигается за счет обеспечения необходимой длины развертывания или крюков/изгибов, если невозможно достичь достаточной длины.
Какая длина внахлест для прутка 12 мм?
Длина внахлест для 12-мм стержня, используемого в балке: — при условии, что 12-мм стержень из Fe500 предусмотрен в железобетонной плите крыши, их длина внахлест должна составлять 60d, где d — диаметр арматурного стержня, который будет использоваться, расчет длины внахлест для 12-мм стержень = 60×12 = 720 мм (0,72 м) или 2,36 фута, поэтому длина внахлест 12-мм стержня, используемого в балке, составляет 720 мм (0,72 м) или 2,36 фута.
