устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания.

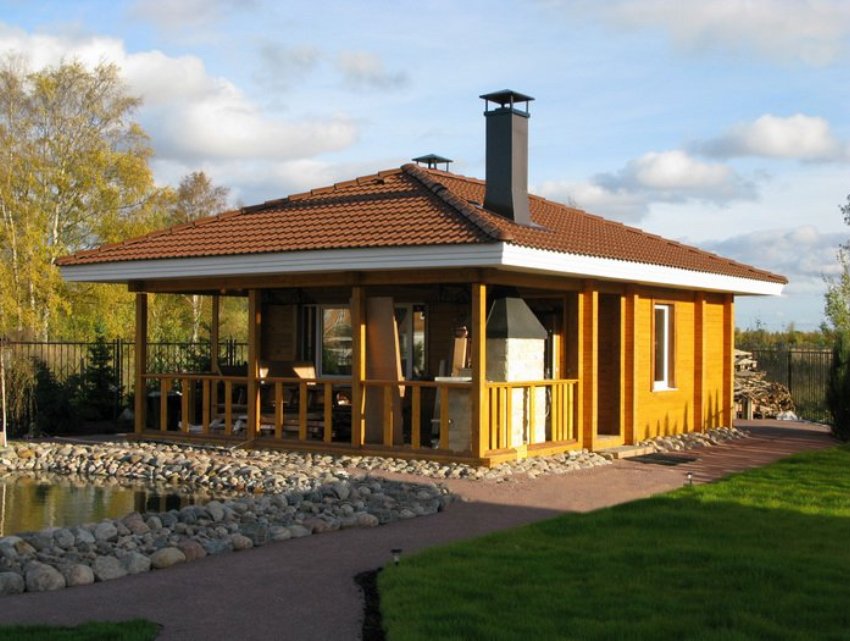

Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном.

Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания.

В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

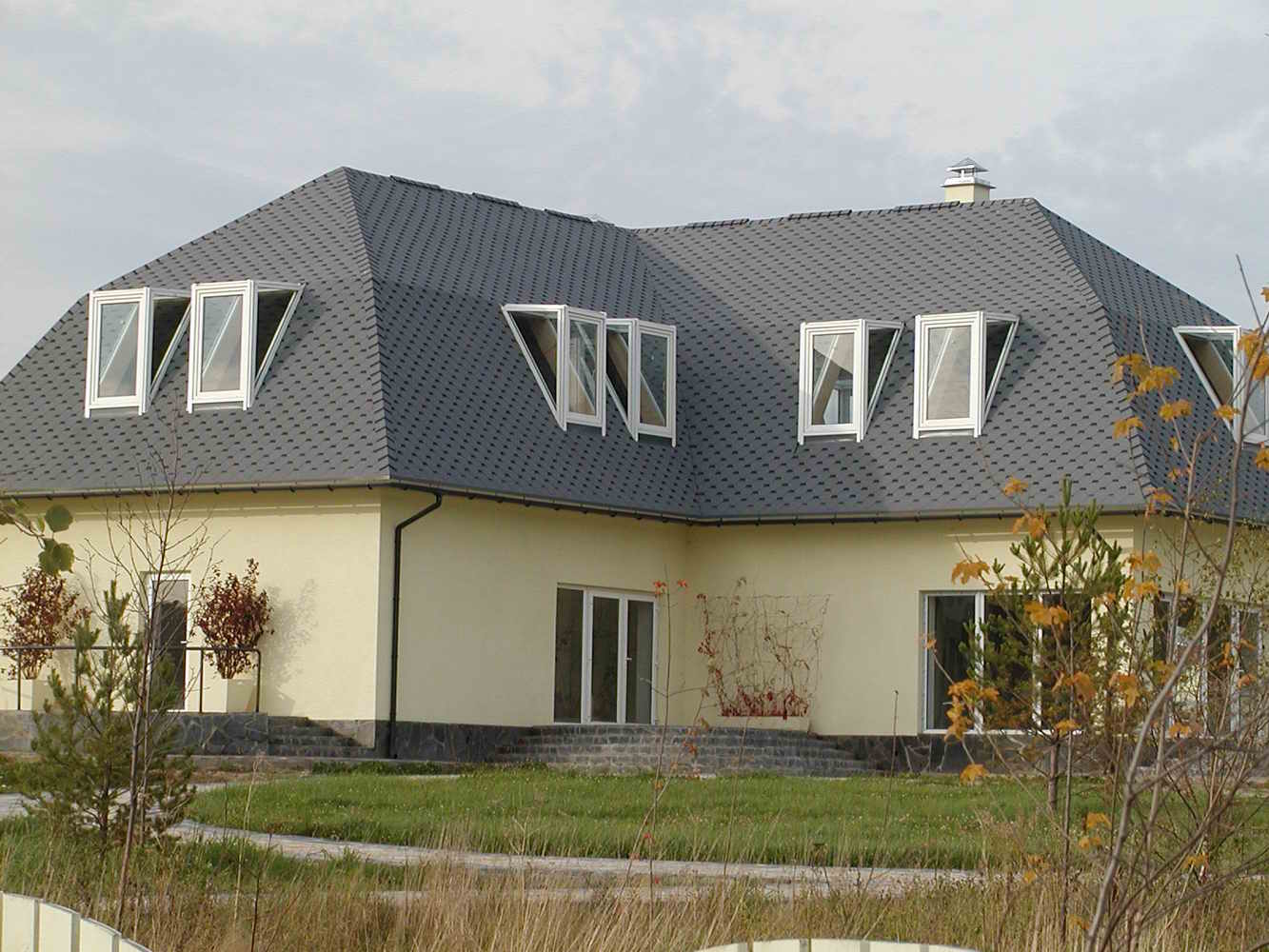

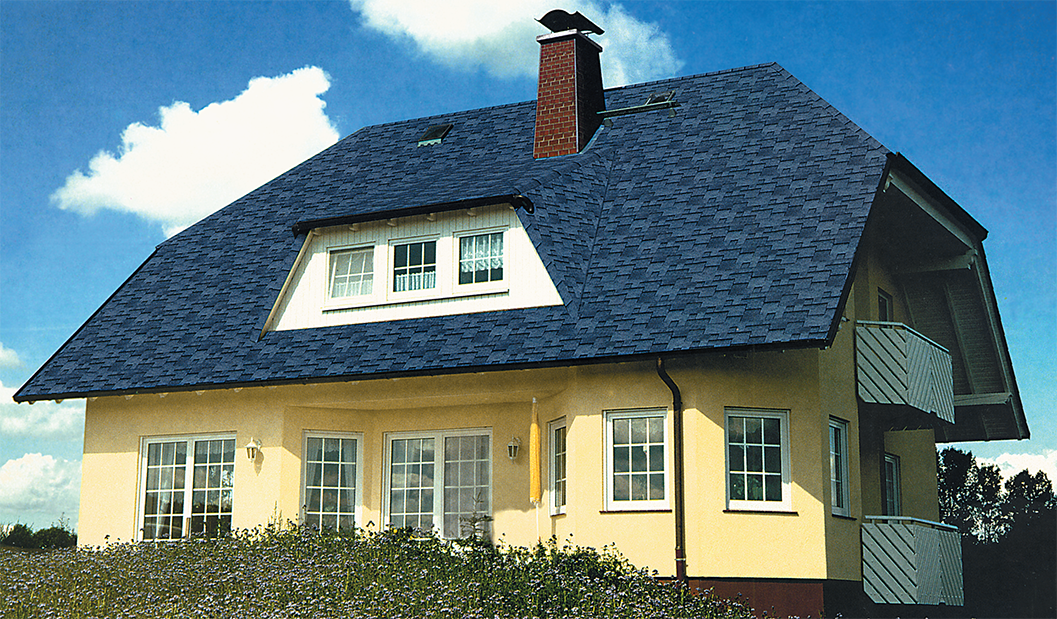

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

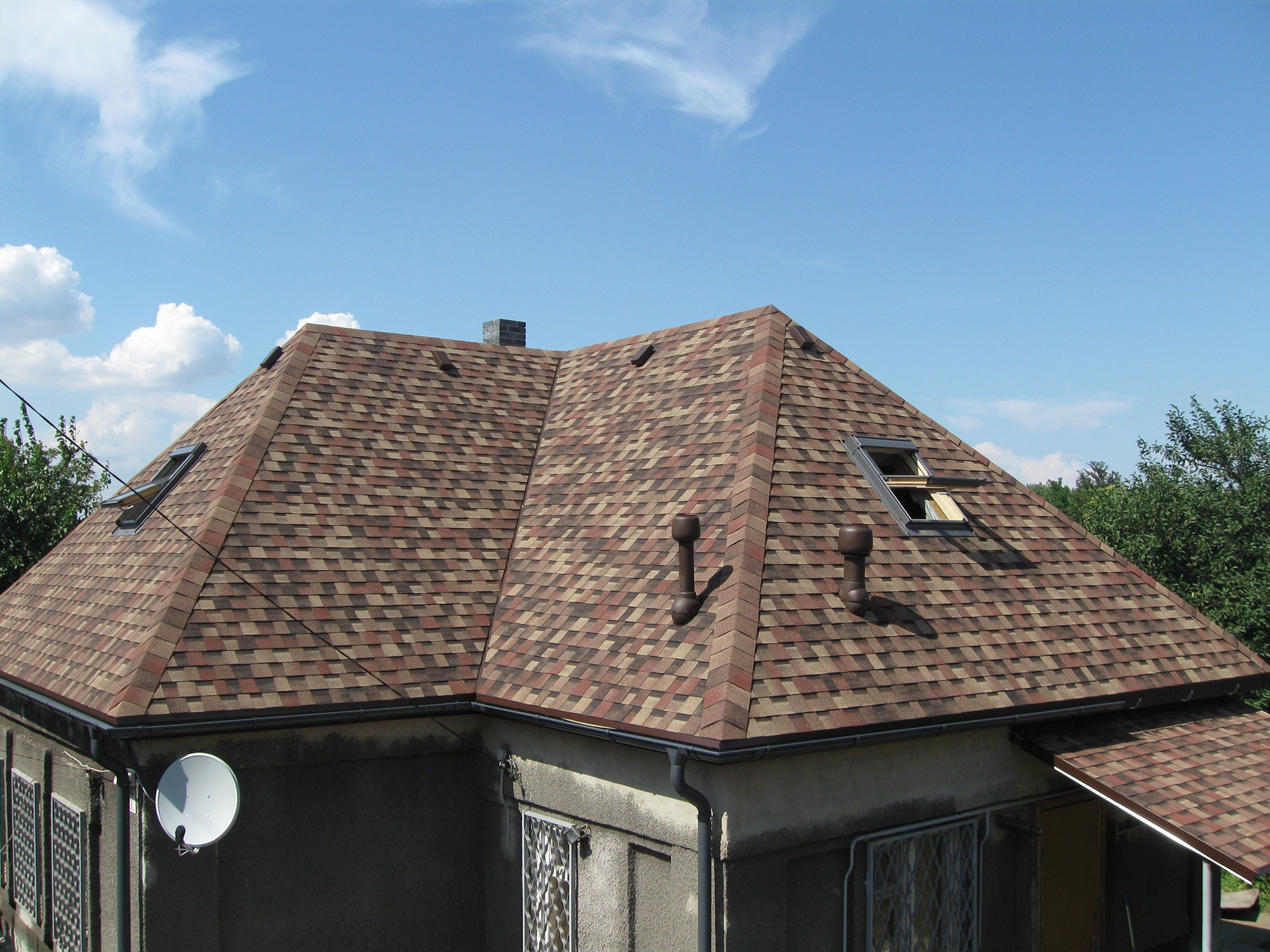

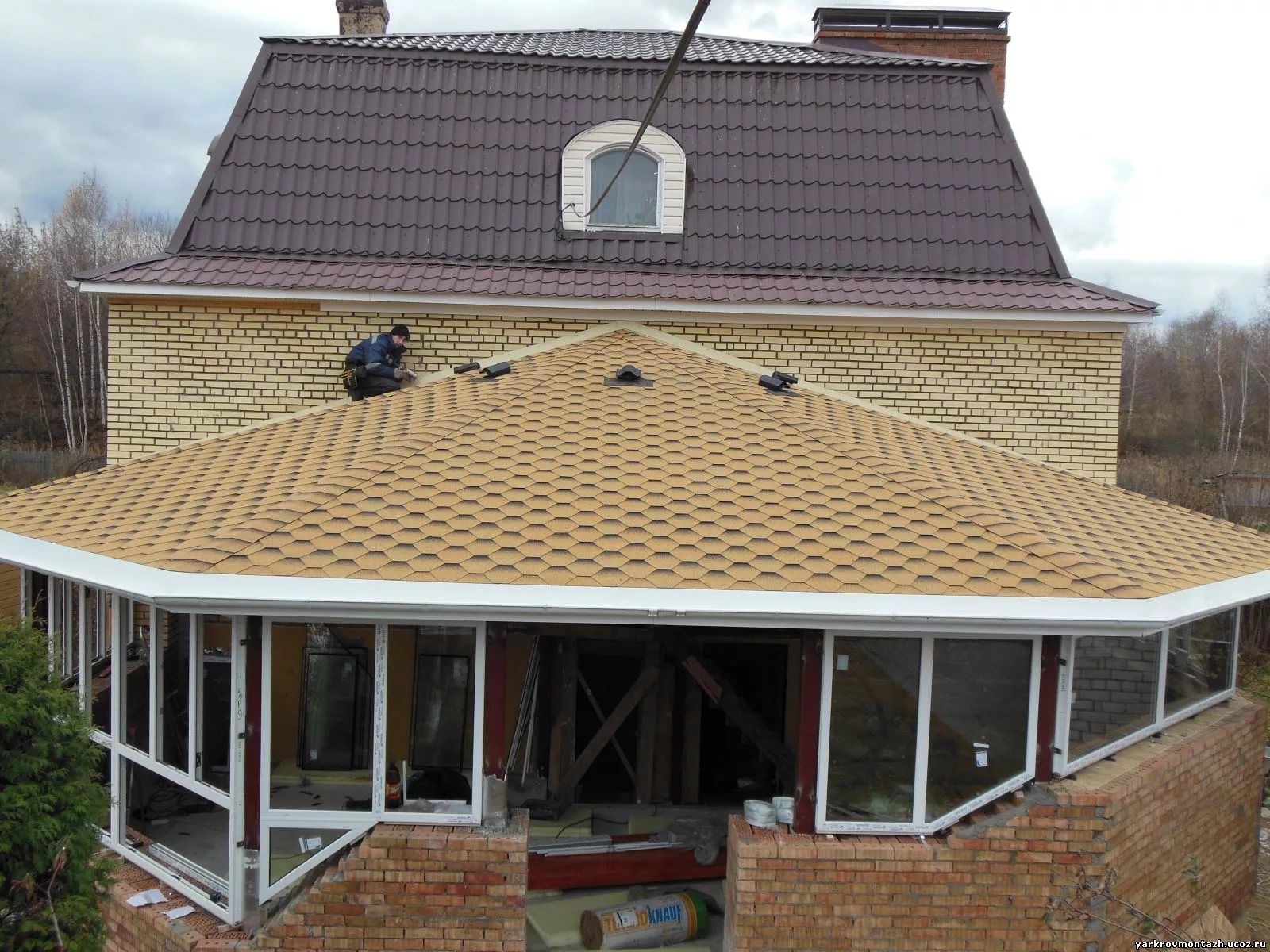

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

  • молоток;
  • кровельные гвозди;
  • мел;
  • оловянные ножницы;
  • рабочие перчатки;
  • правильная обувь;
  • ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

  • Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
  • Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
  • Установите «край капли» на внешних краях вашей кровли.
  • Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
  • Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
  • Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
  • Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
  • Когда достигнете хребта крыши, установите хребтовую черепицу.
  • Выполните отверстия под дымоход, вентиляцию.
  • Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия.

Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

  • Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
  • Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
  • Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
  • Установите проблесковый маячок и водосточные желоба.
  • Используйте качественный металл для водосточных желобов.
  • Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
  • Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

  • нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
  • какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
  • какой металл для крыши наиболее оптимален;
  • какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

  • Определите шаг крыши, который поможет определить тип используемой металлической кровли.
  • При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
  • Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
  • Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
  • Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

  • Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
  • Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
  • Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

  • Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
  • Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
  • Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
  • Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

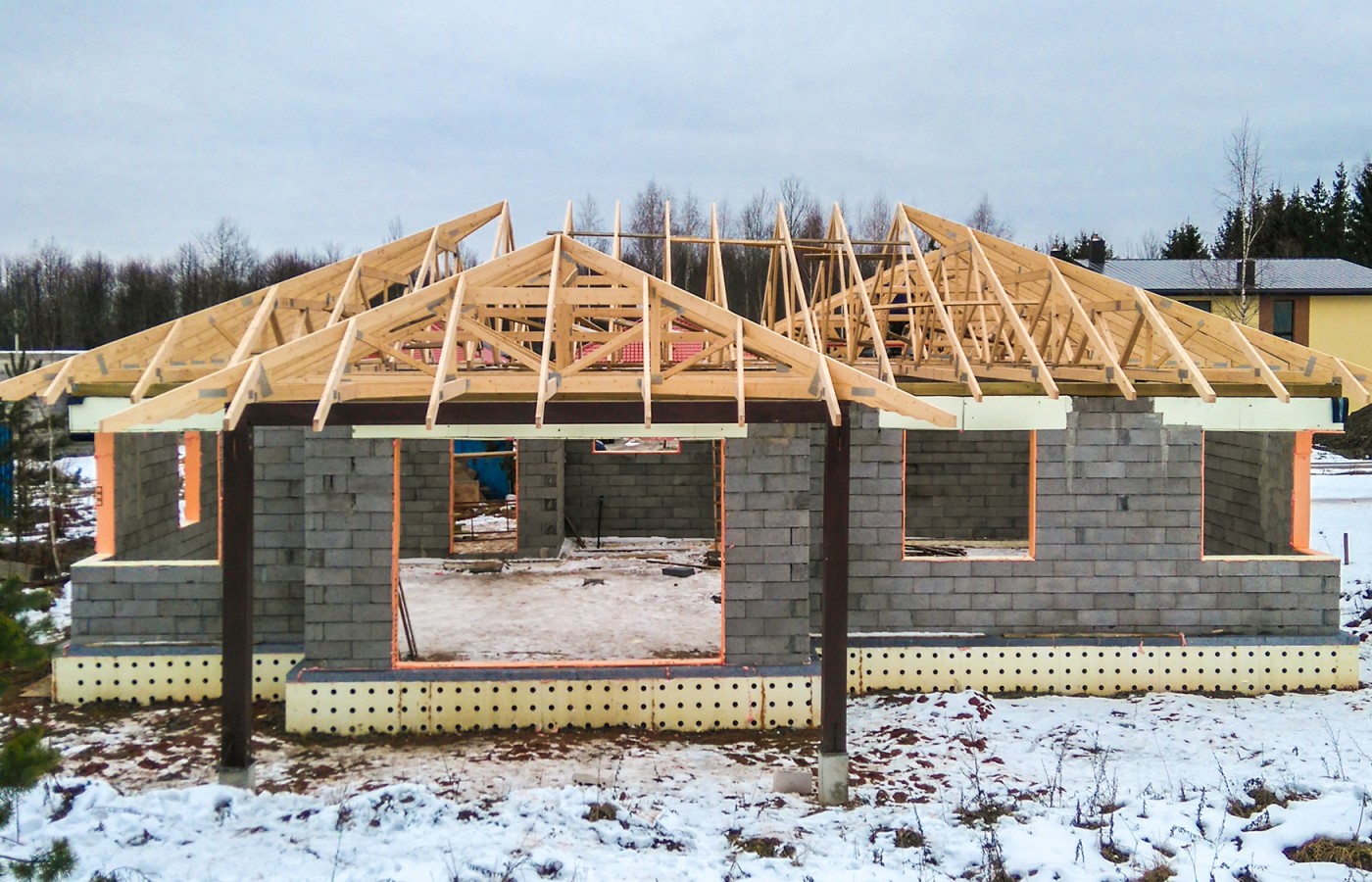

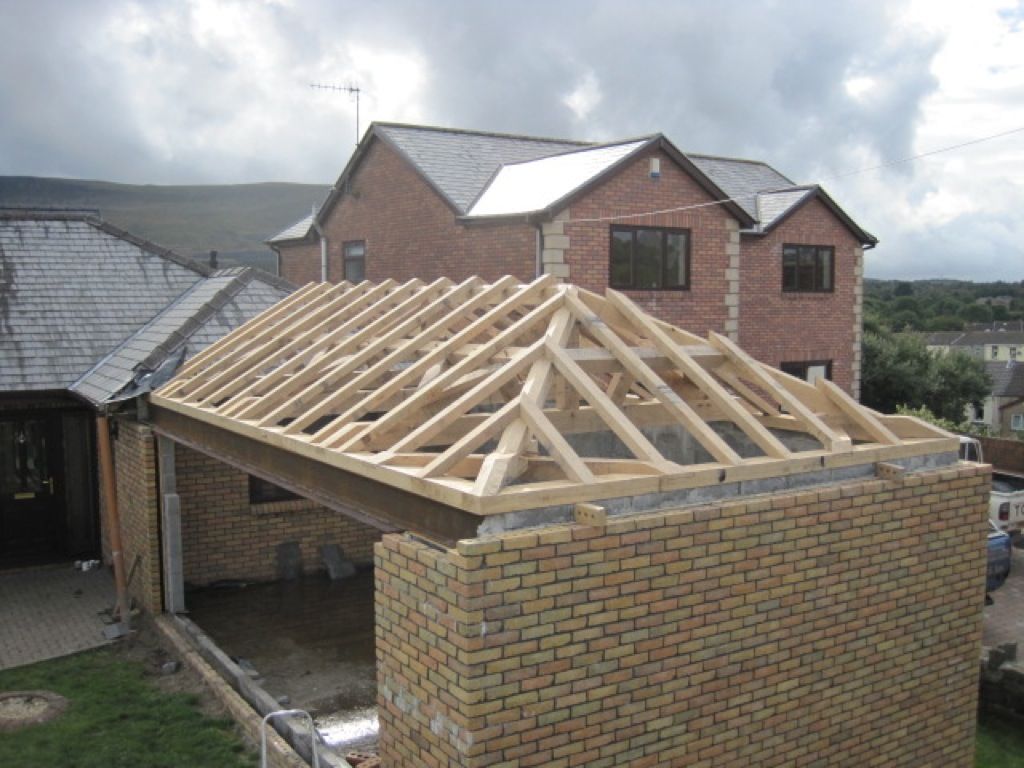

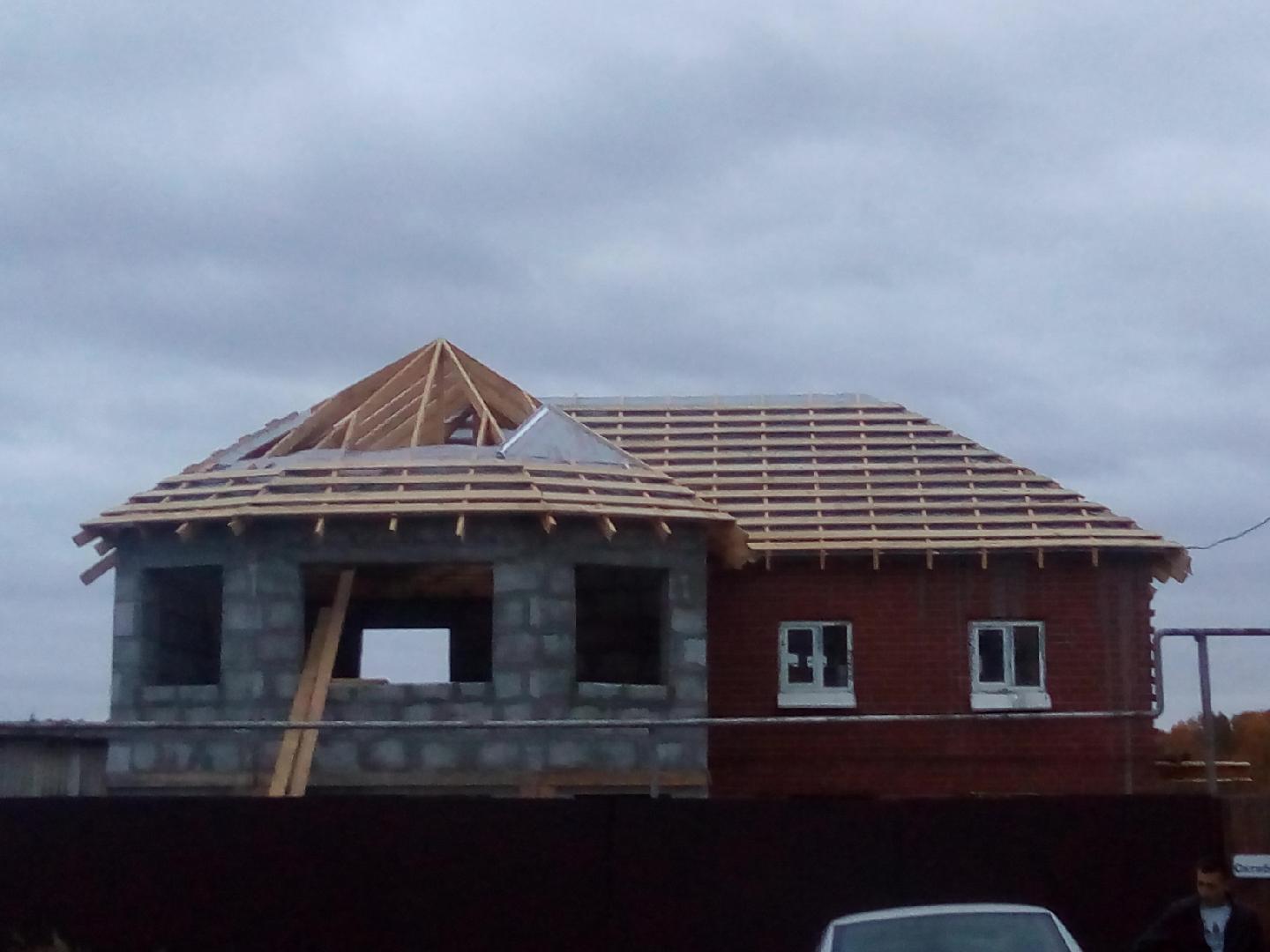

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

  • После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
  • Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
  • После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
  • Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

  • Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
  • Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

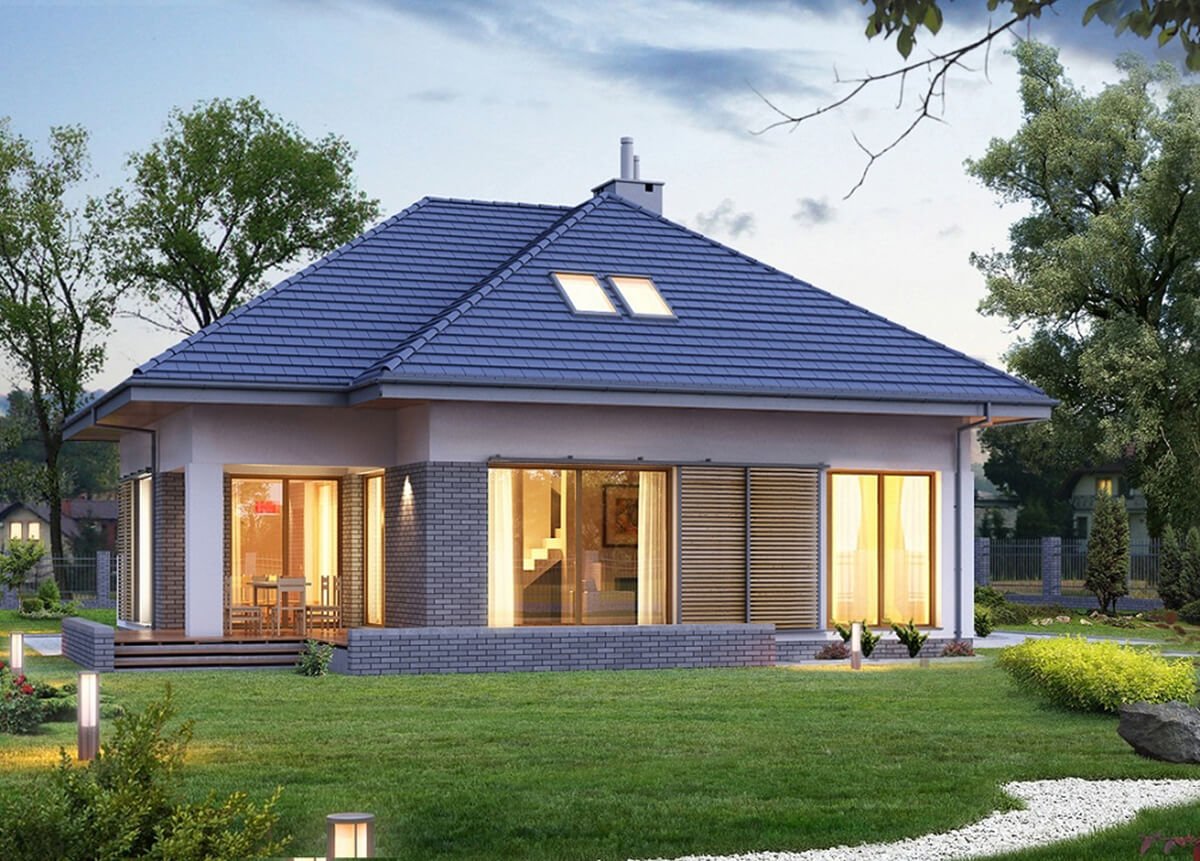

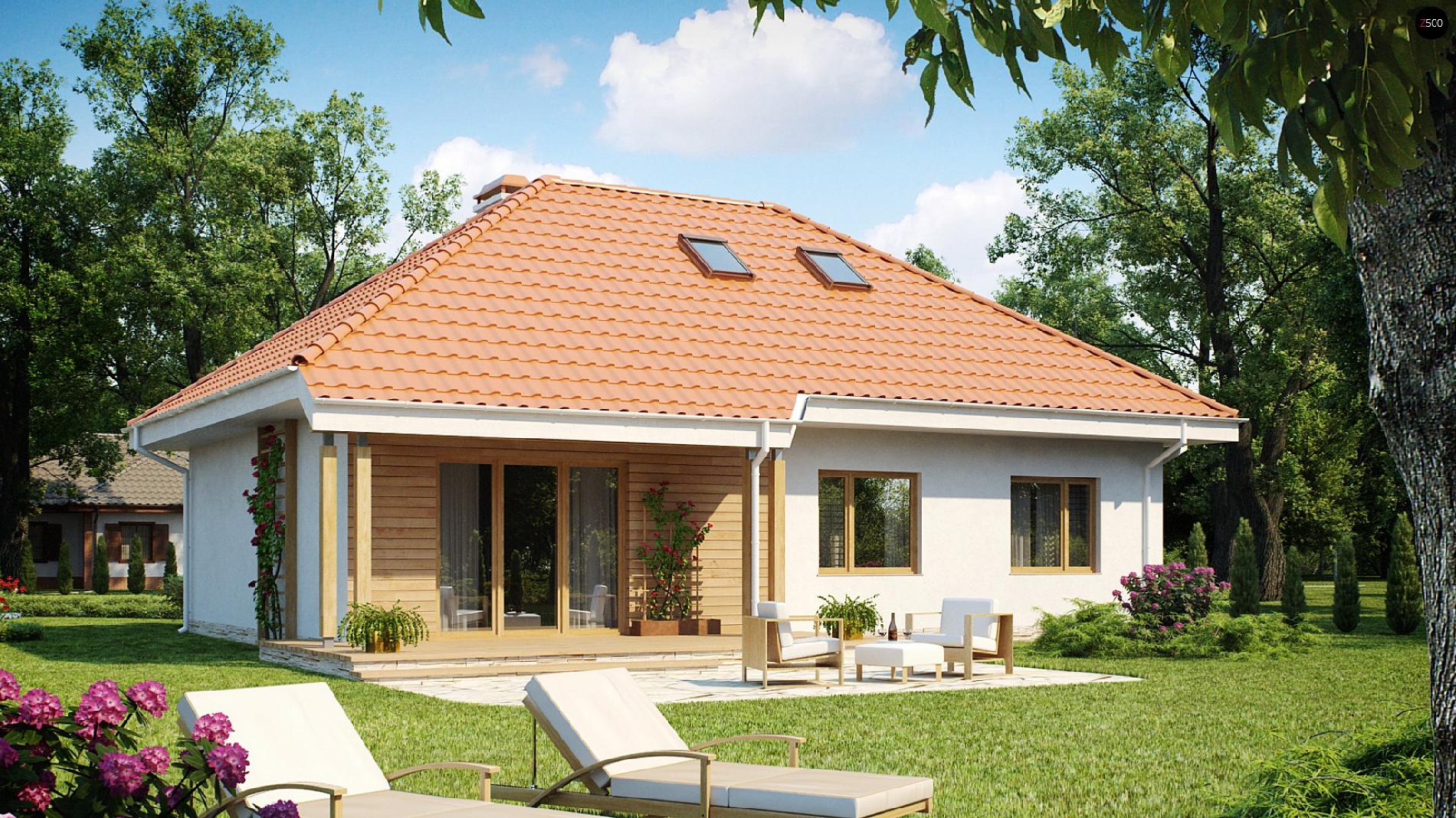

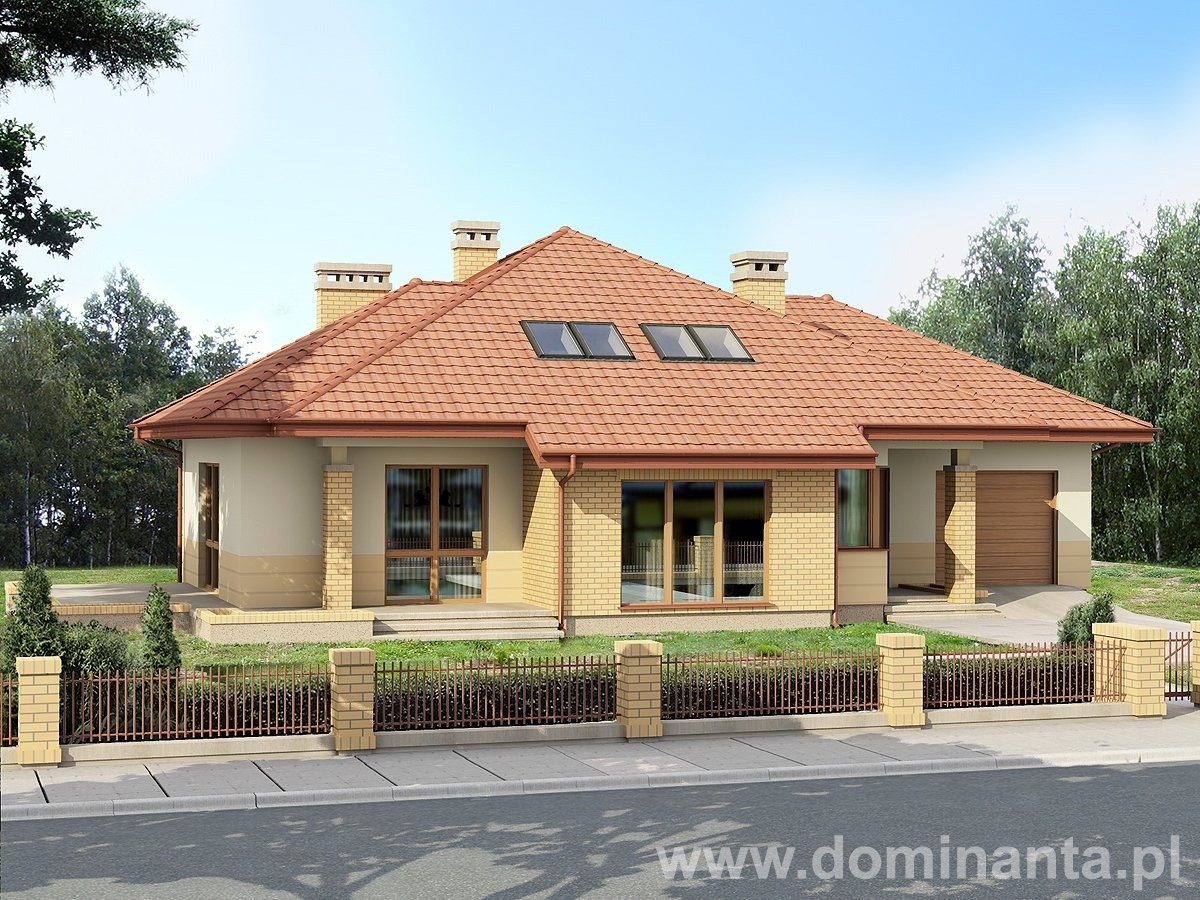

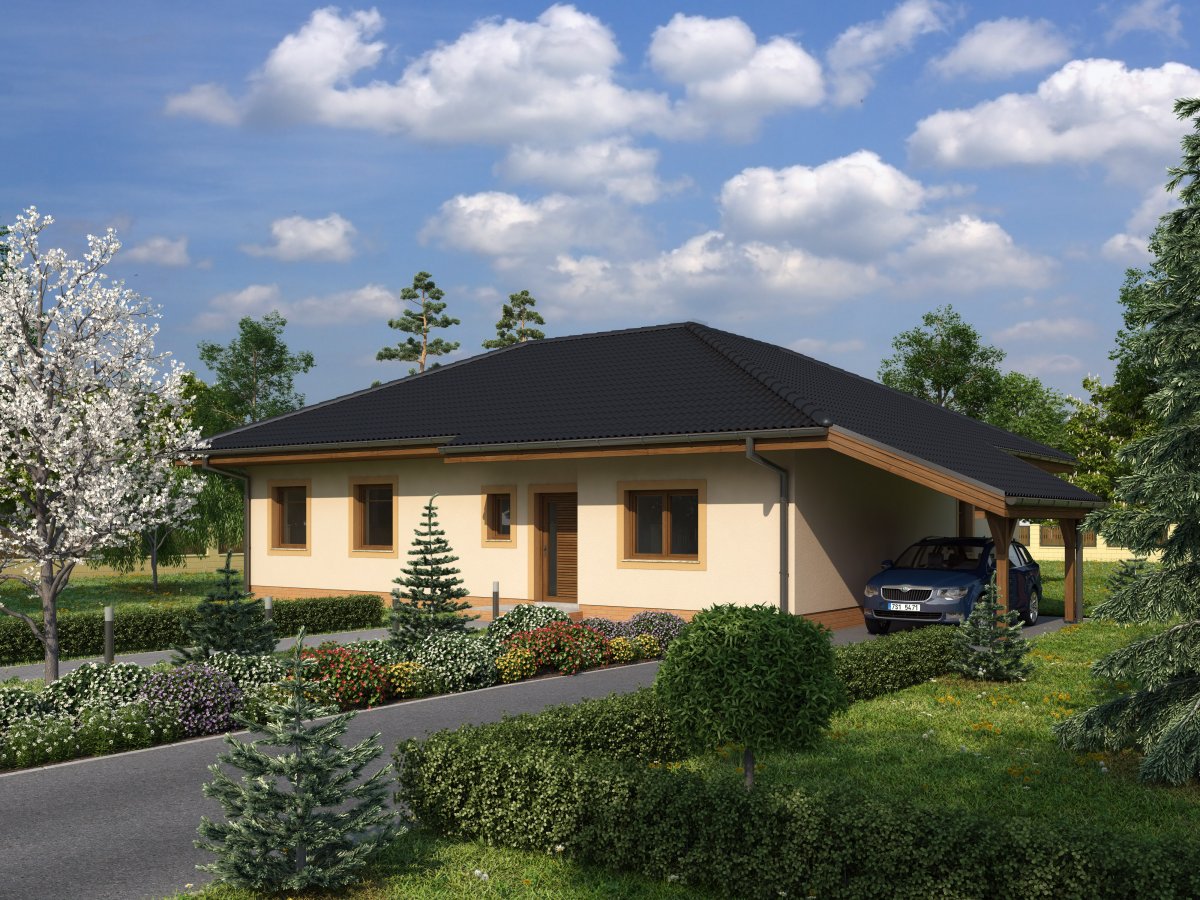

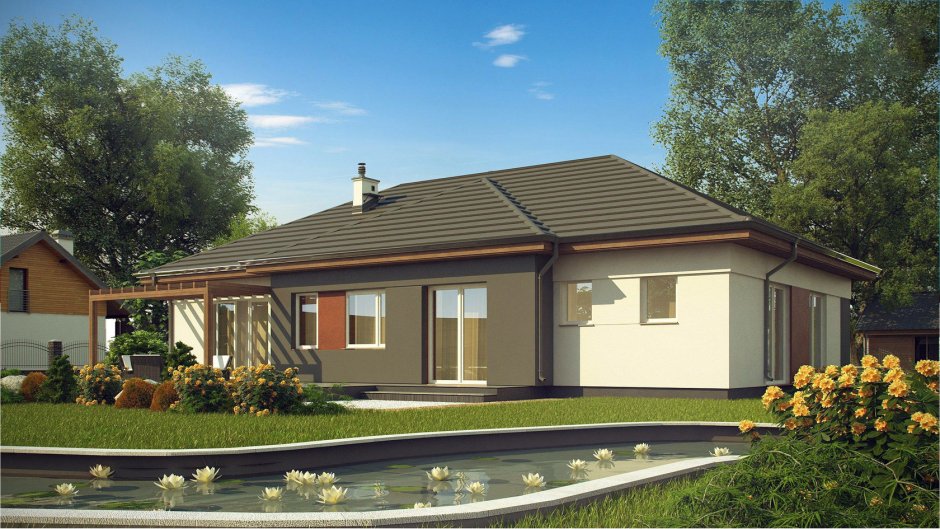

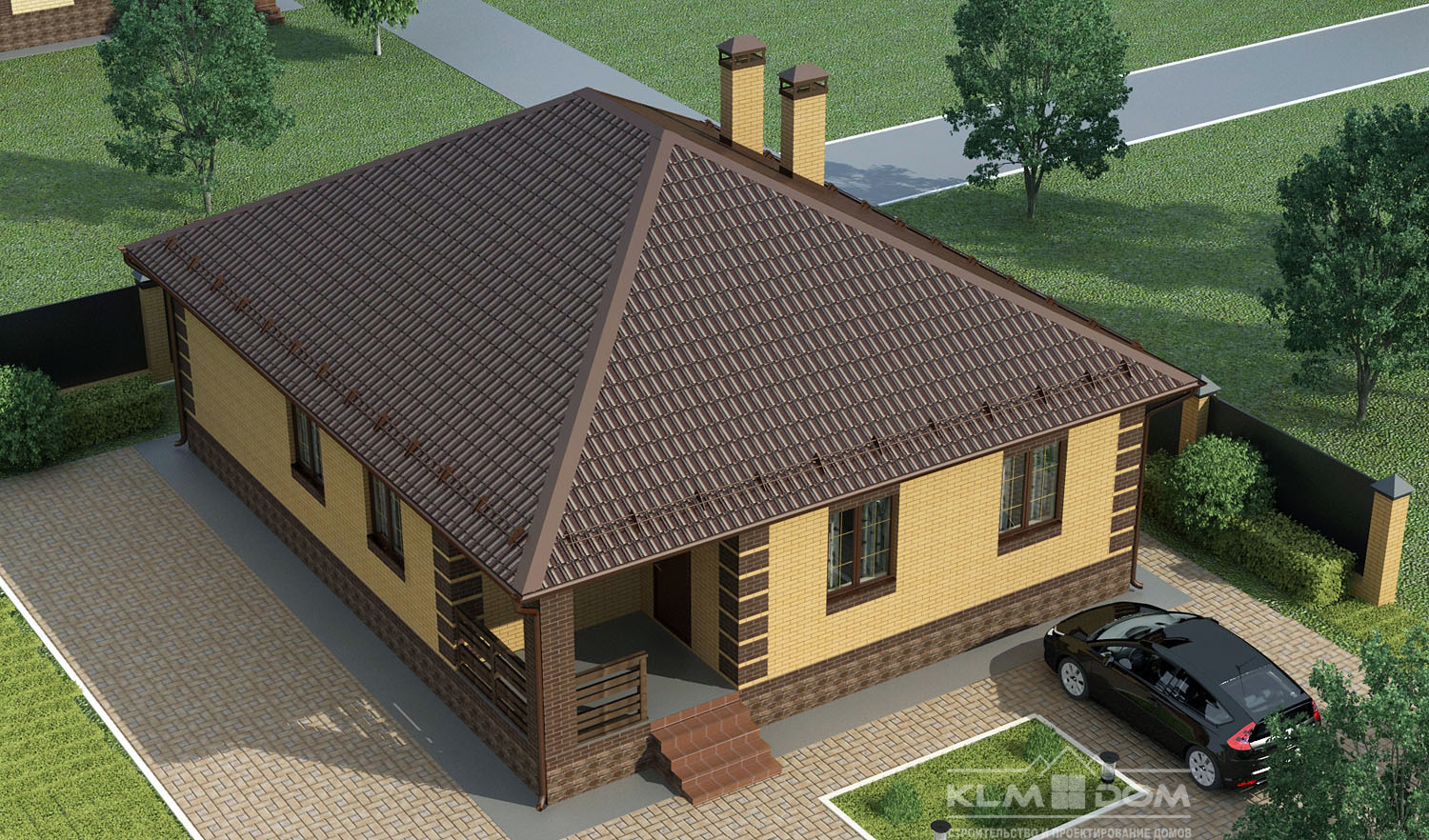

  • Самый простой вариант с четырехскатной кровлей.

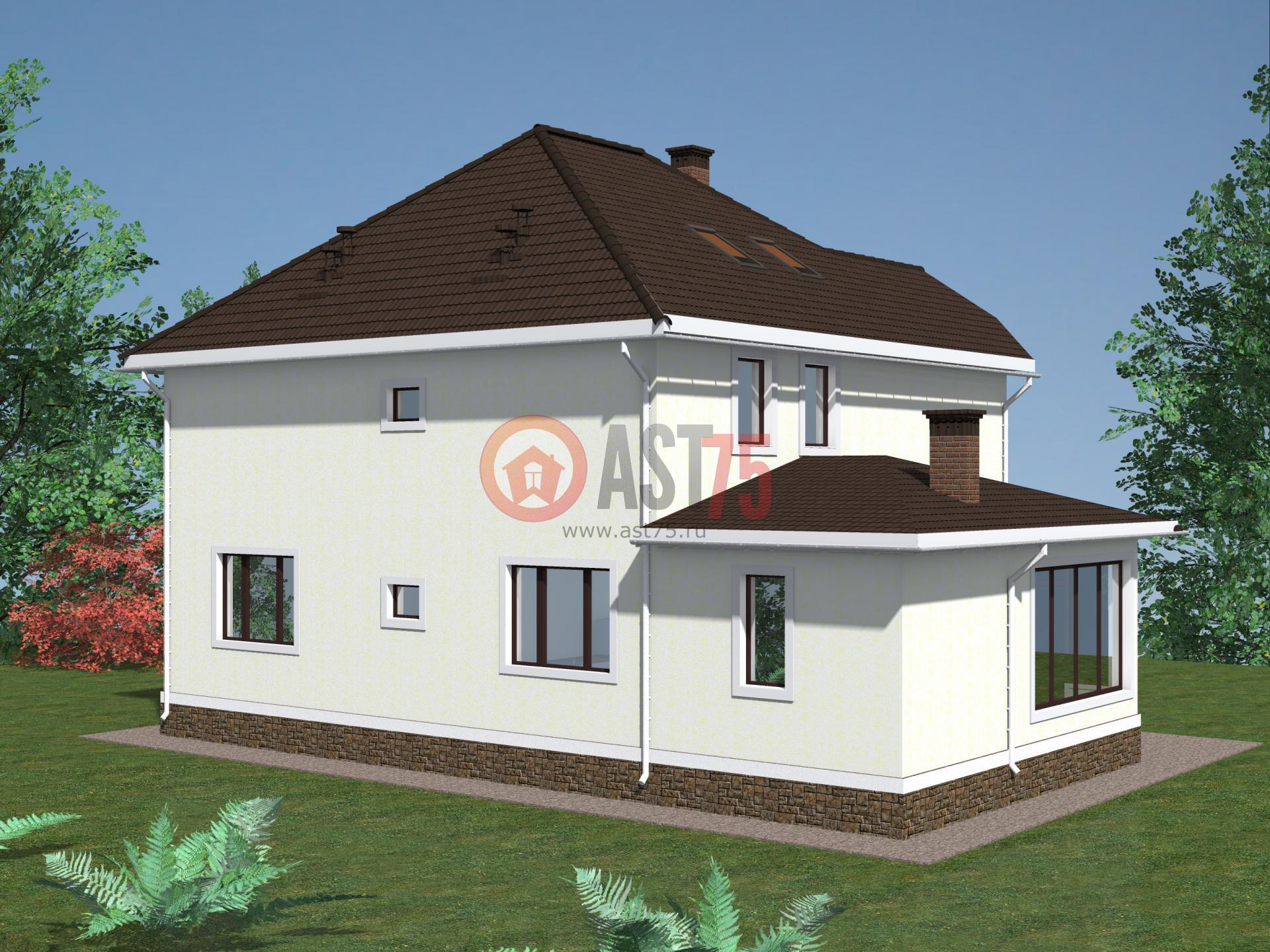

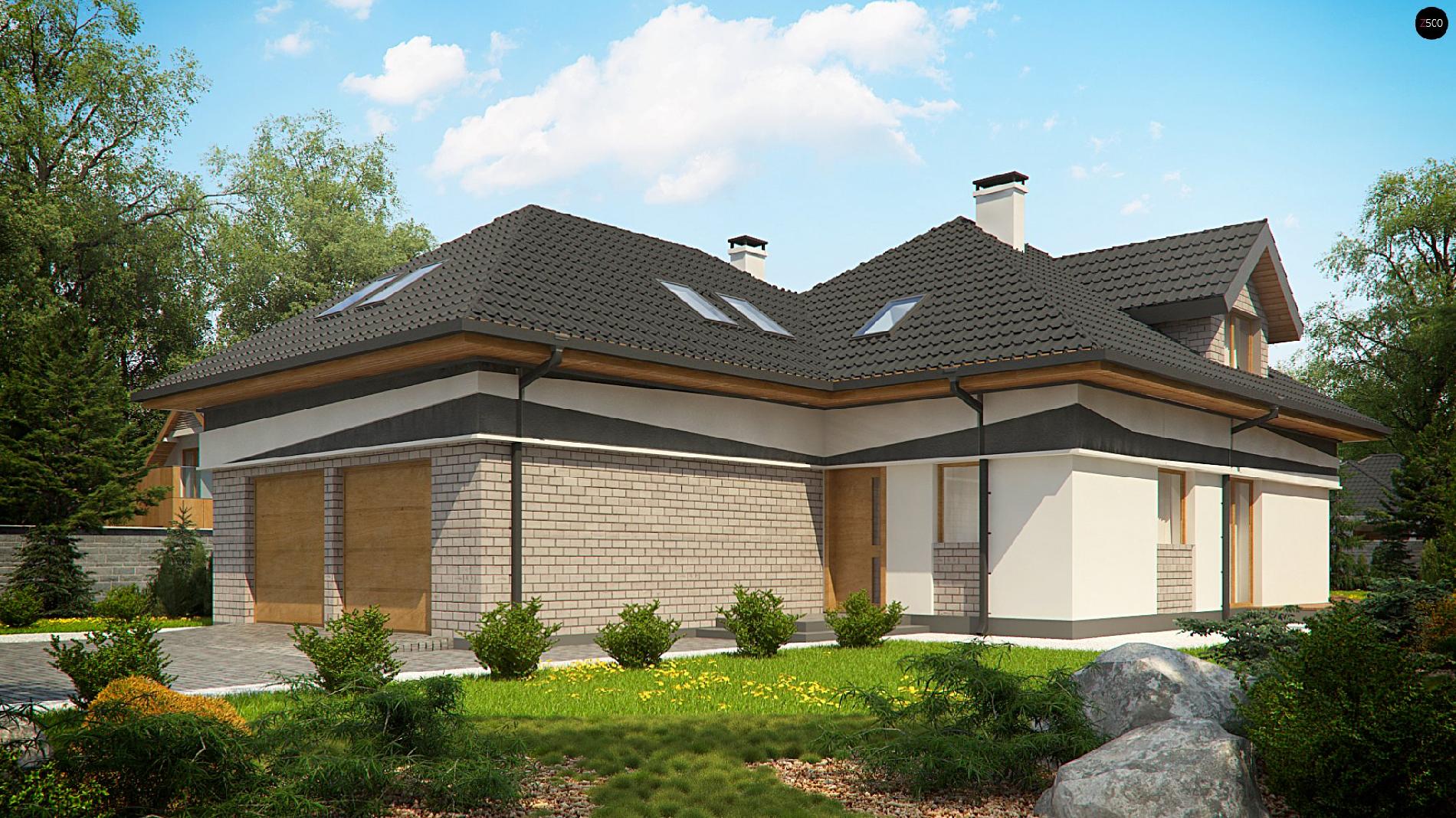

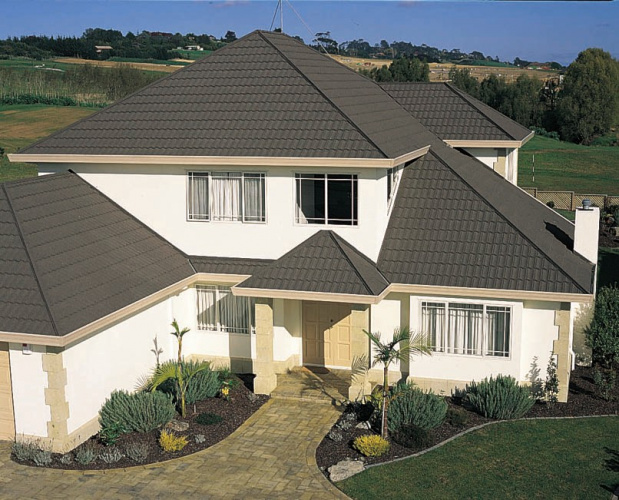

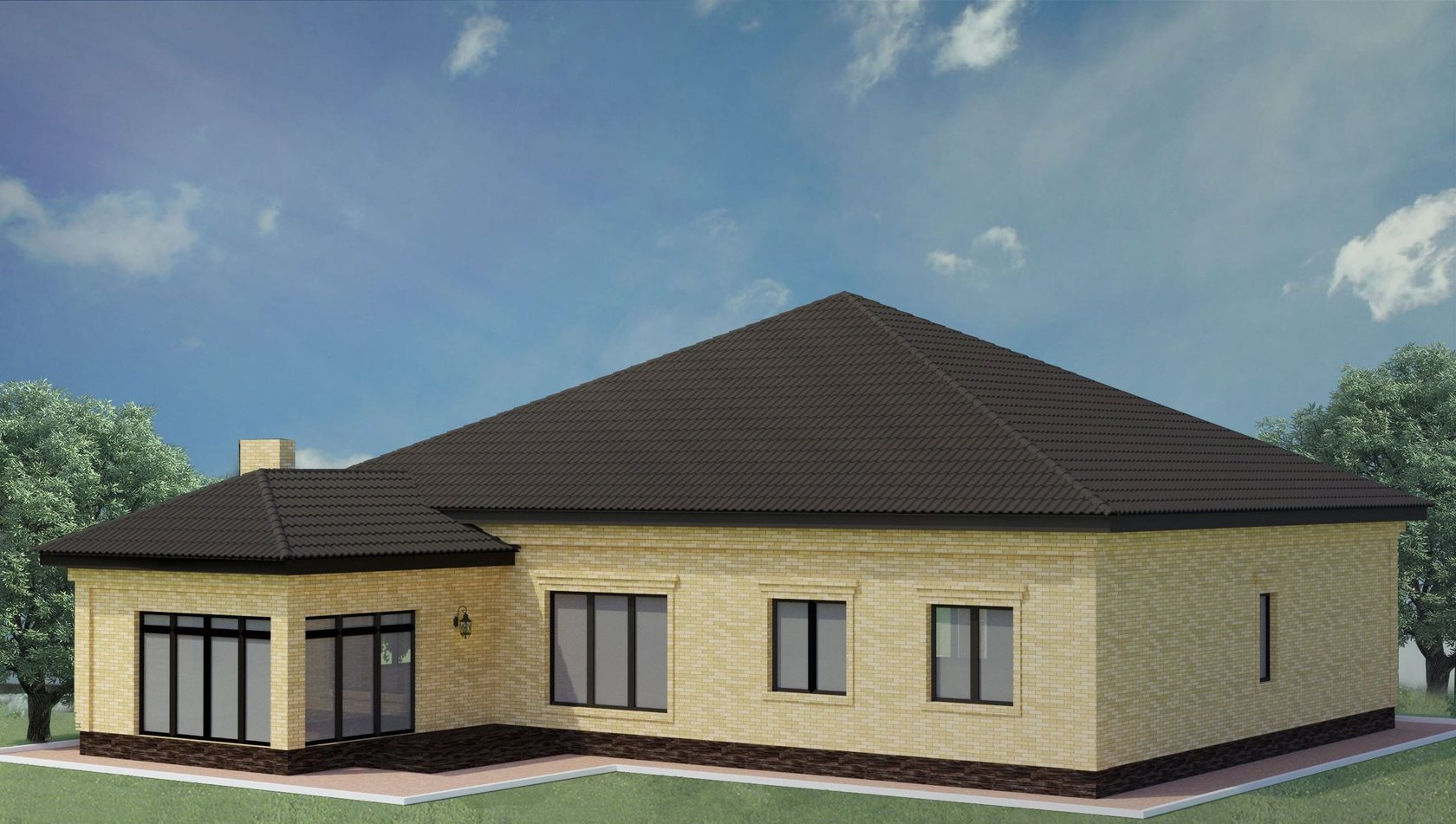

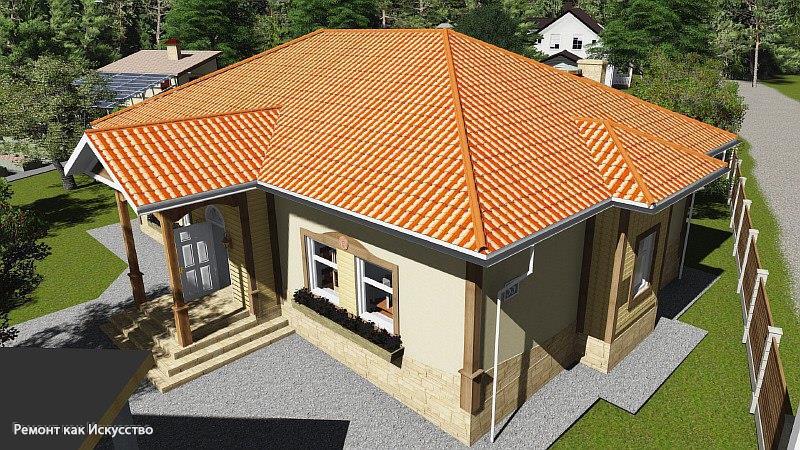

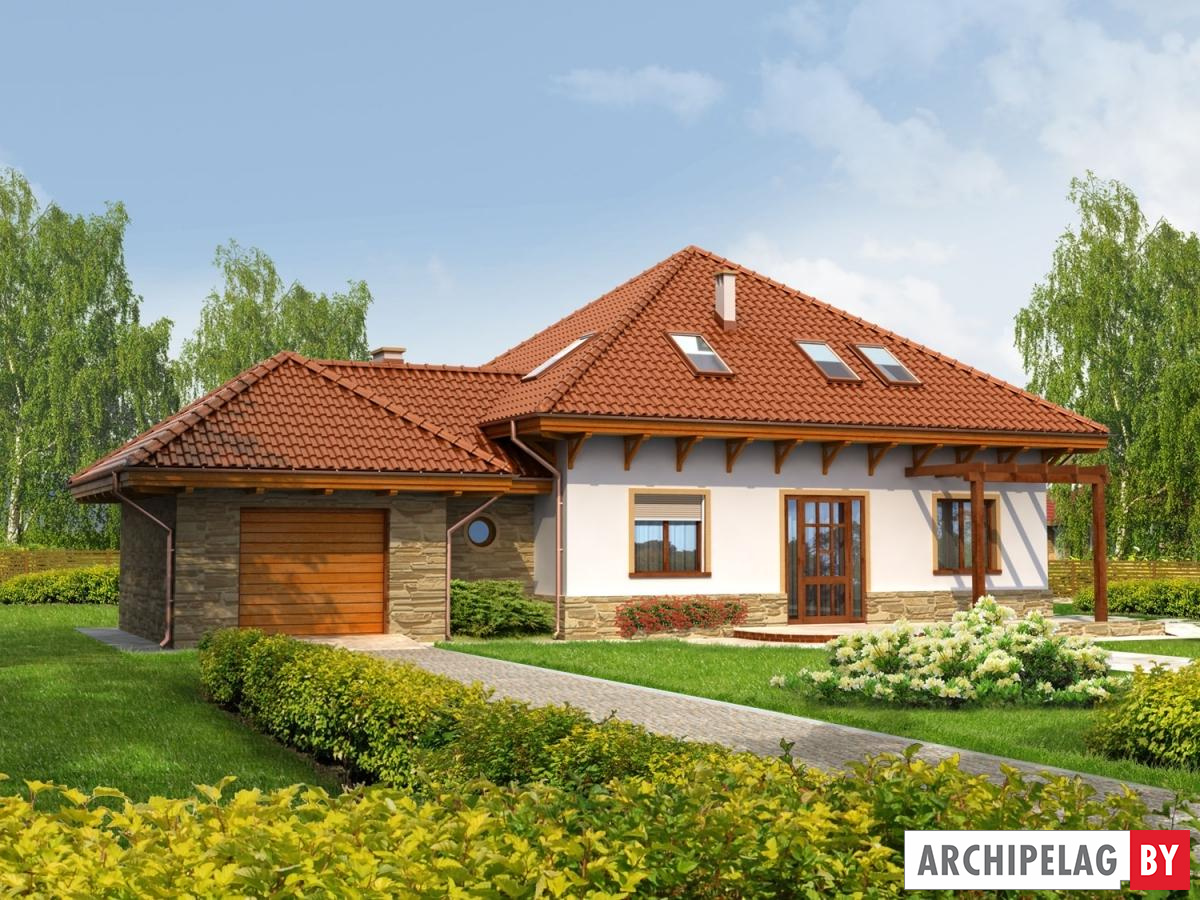

  • Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

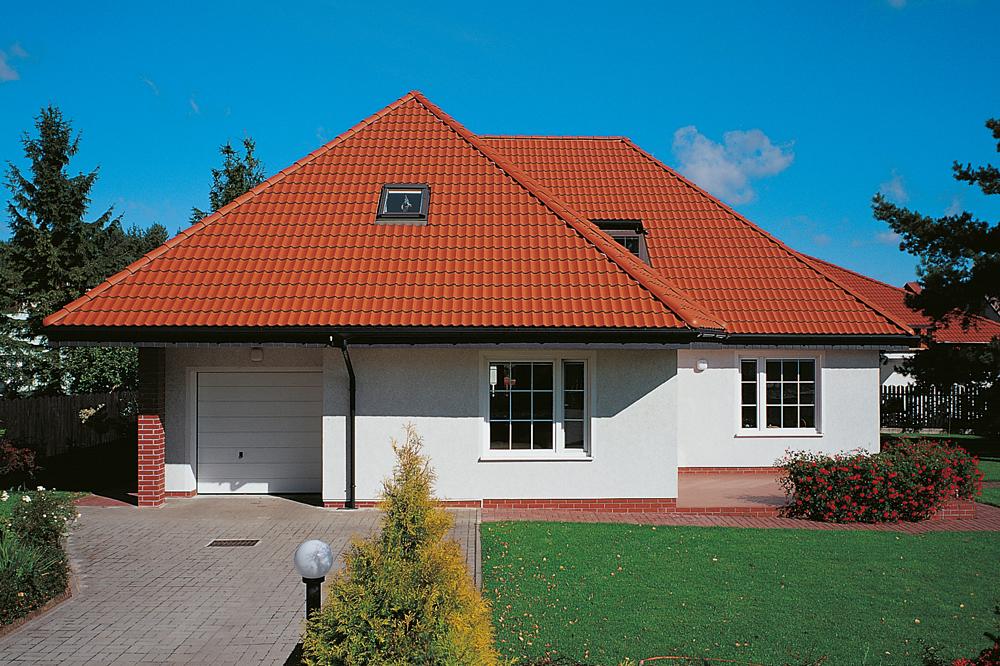

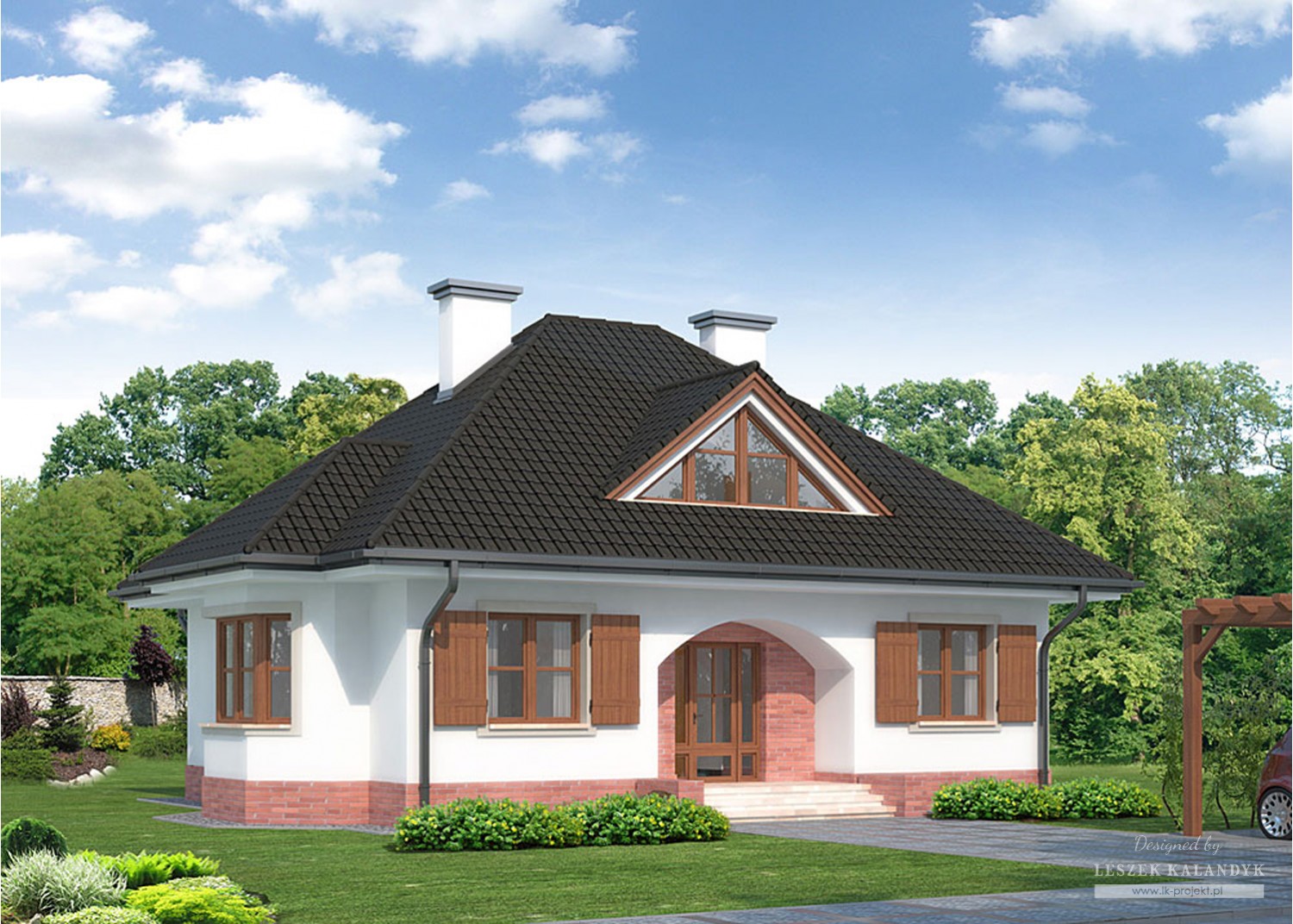

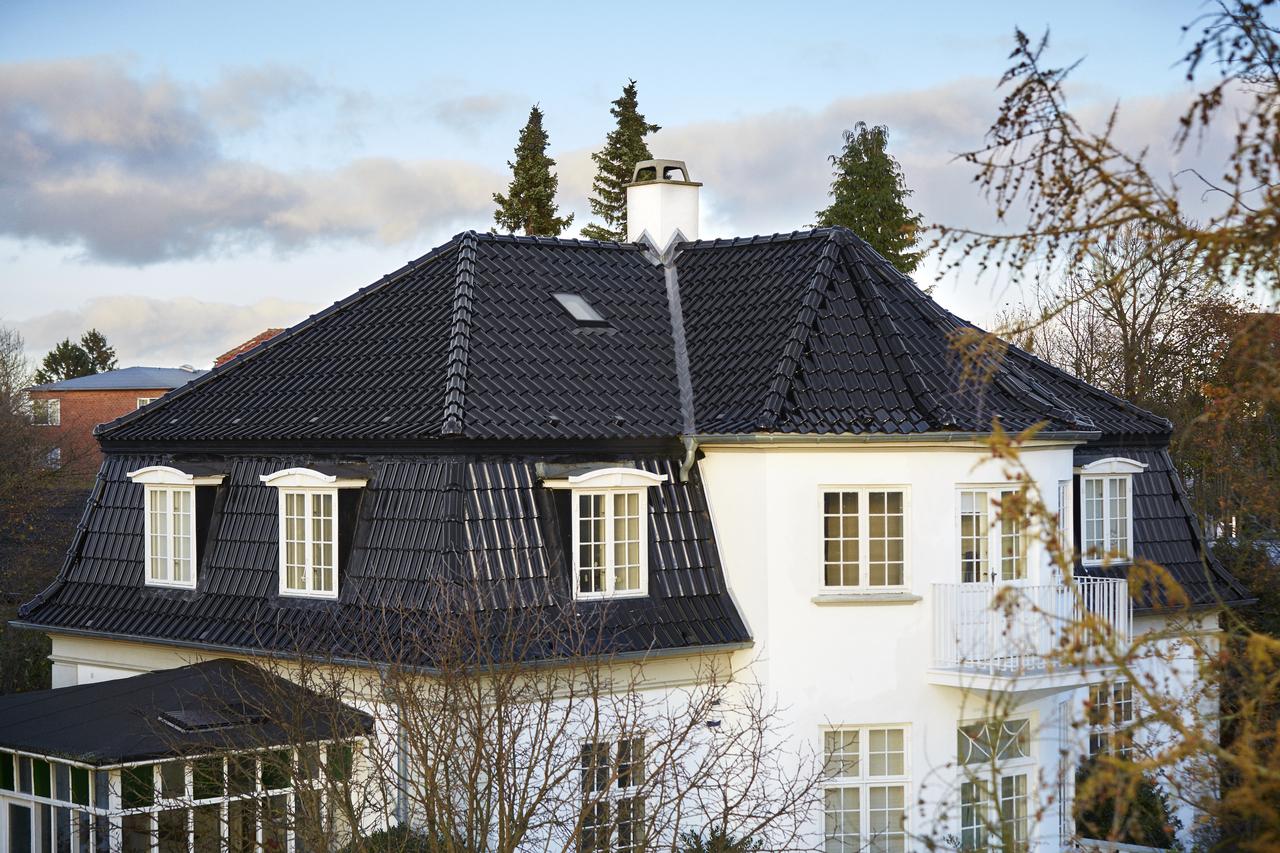

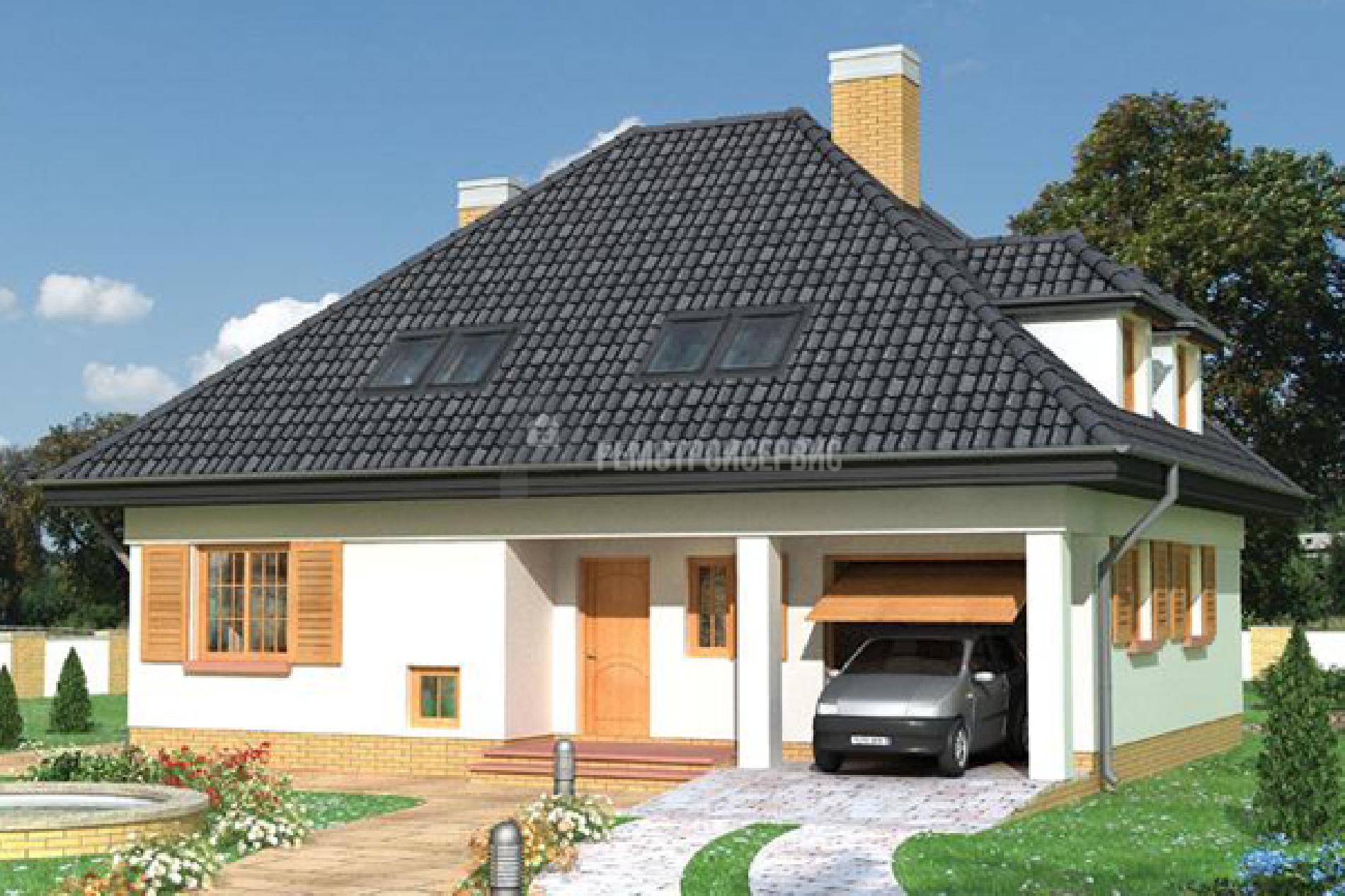

  • Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

  • молоток;
  • кровельные гвозди;
  • мел;
  • оловянные ножницы;
  • рабочие перчатки;
  • правильная обувь;
  • ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

  • Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
  • Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
  • Установите «край капли» на внешних краях вашей кровли.
  • Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
  • Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
  • Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
  • Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
  • Когда достигнете хребта крыши, установите хребтовую черепицу.
  • Выполните отверстия под дымоход, вентиляцию.
  • Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

  • Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
  • Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
  • Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
  • Установите проблесковый маячок и водосточные желоба.
  • Используйте качественный металл для водосточных желобов.
  • Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
  • Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

  • нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
  • какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
  • какой металл для крыши наиболее оптимален;
  • какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

  • Определите шаг крыши, который поможет определить тип используемой металлической кровли.
  • При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
  • Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
  • Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
  • Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

  • Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
  • Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
  • Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

  • Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
  • Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
  • Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
  • Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

  • После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
  • Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
  • После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
  • Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

  • Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
  • Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

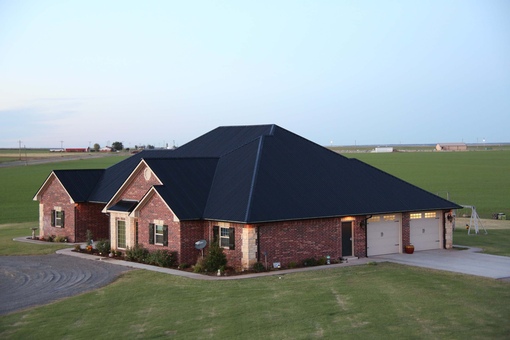

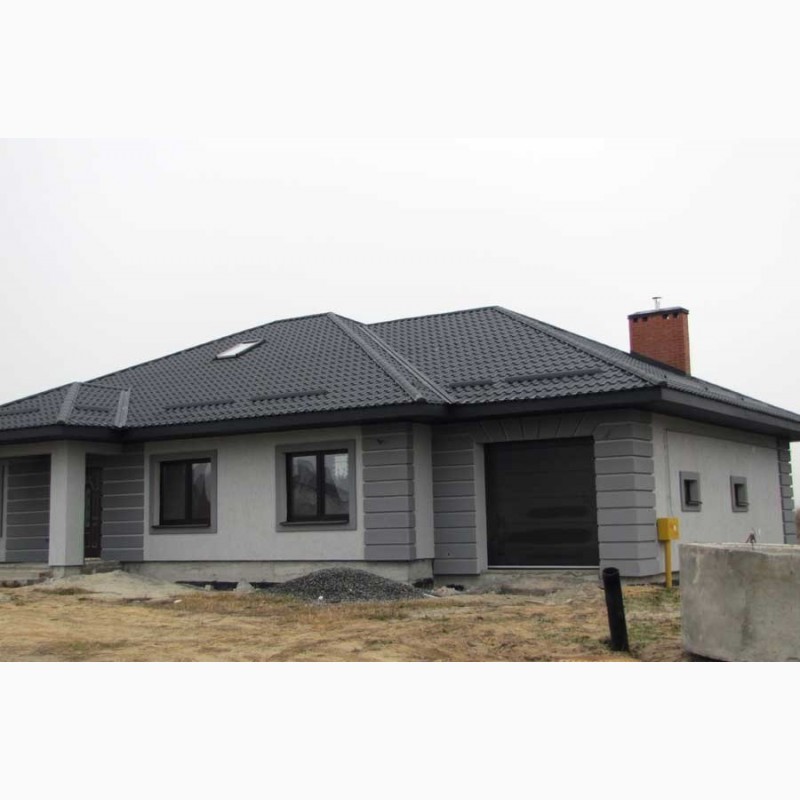

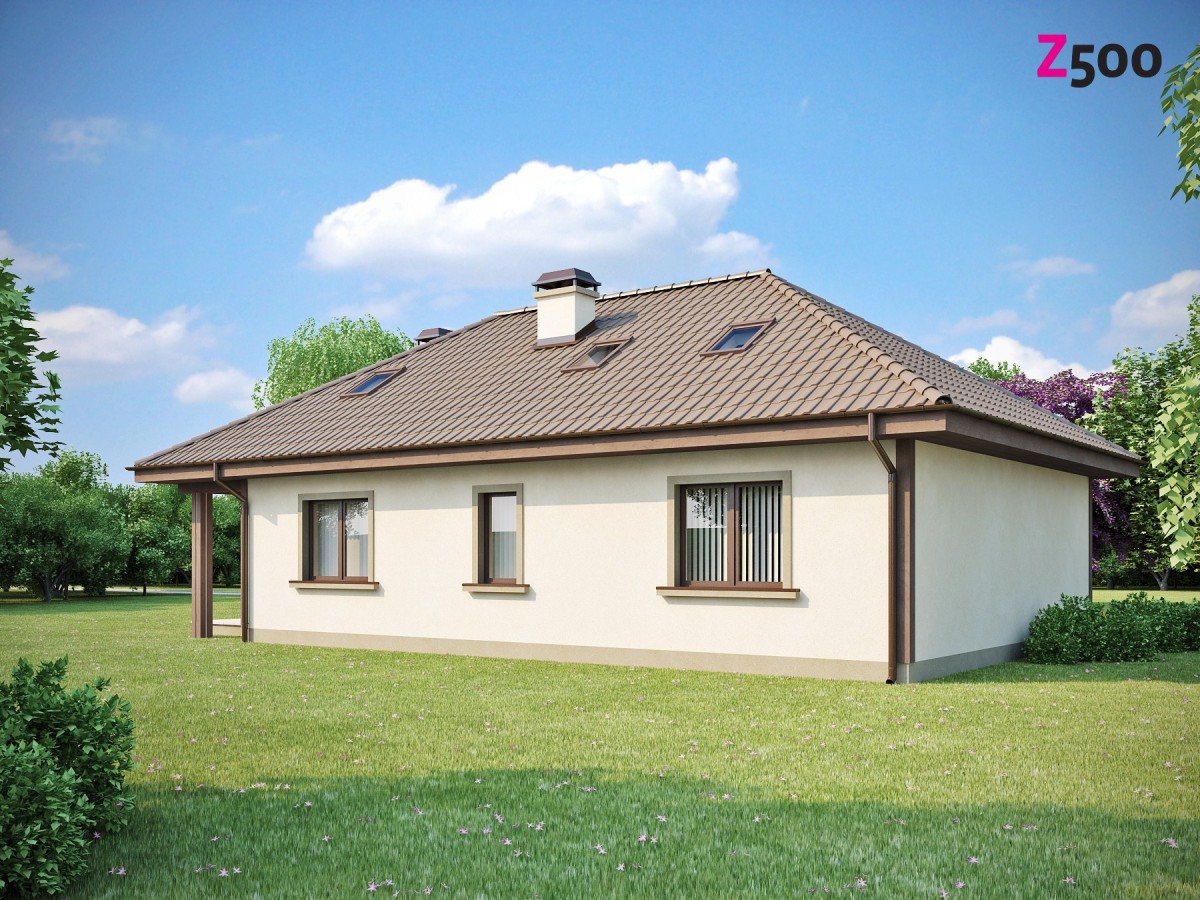

  • Самый простой вариант с четырехскатной кровлей.

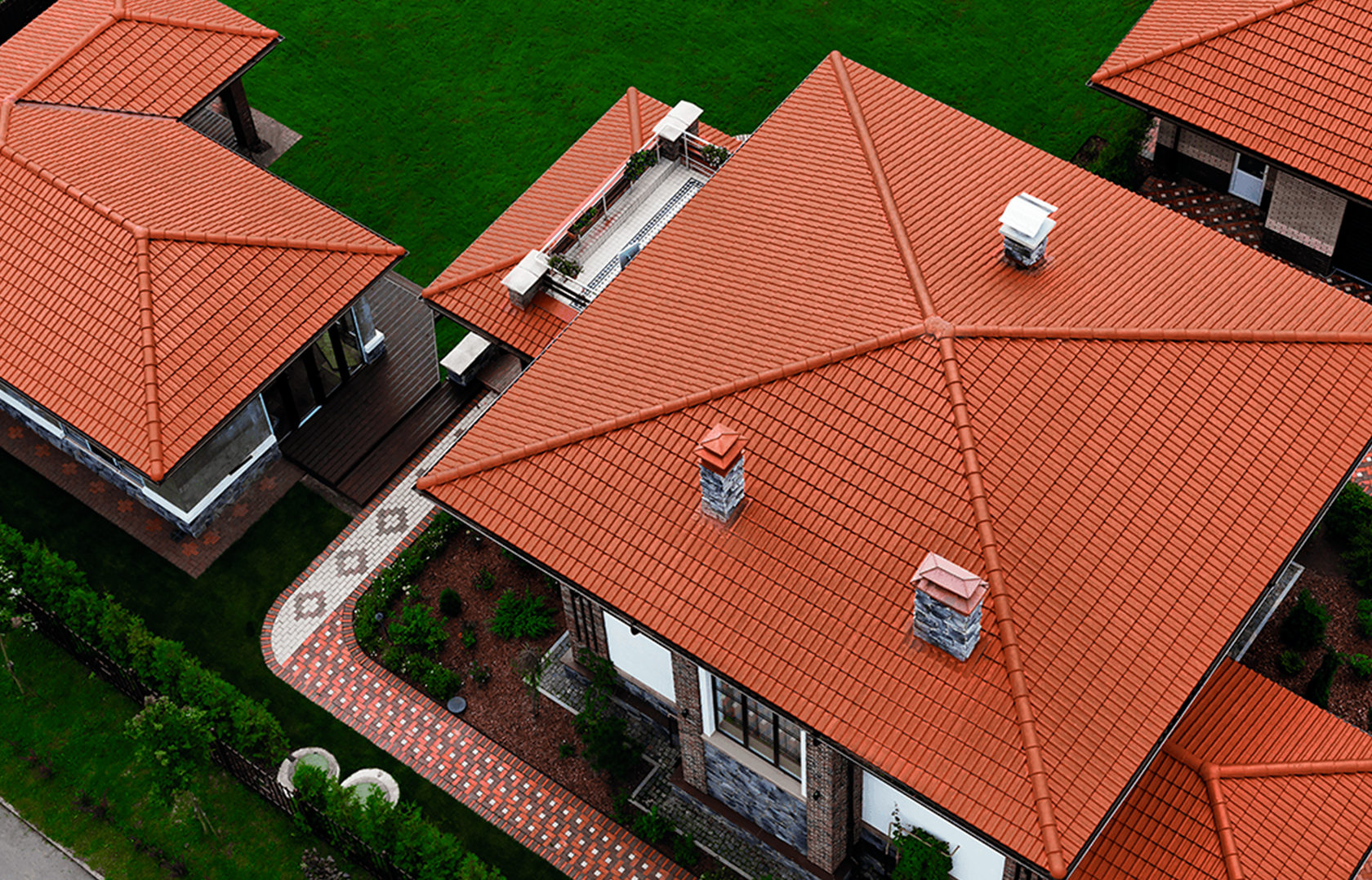

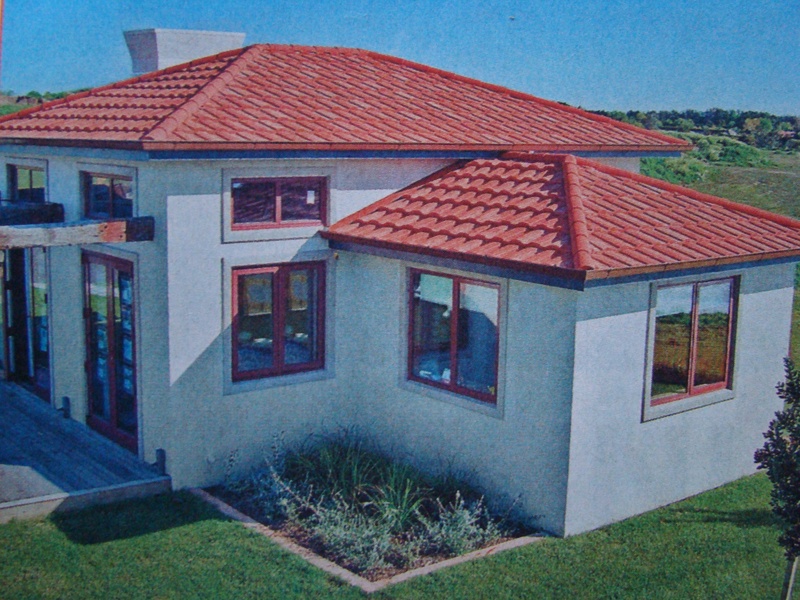

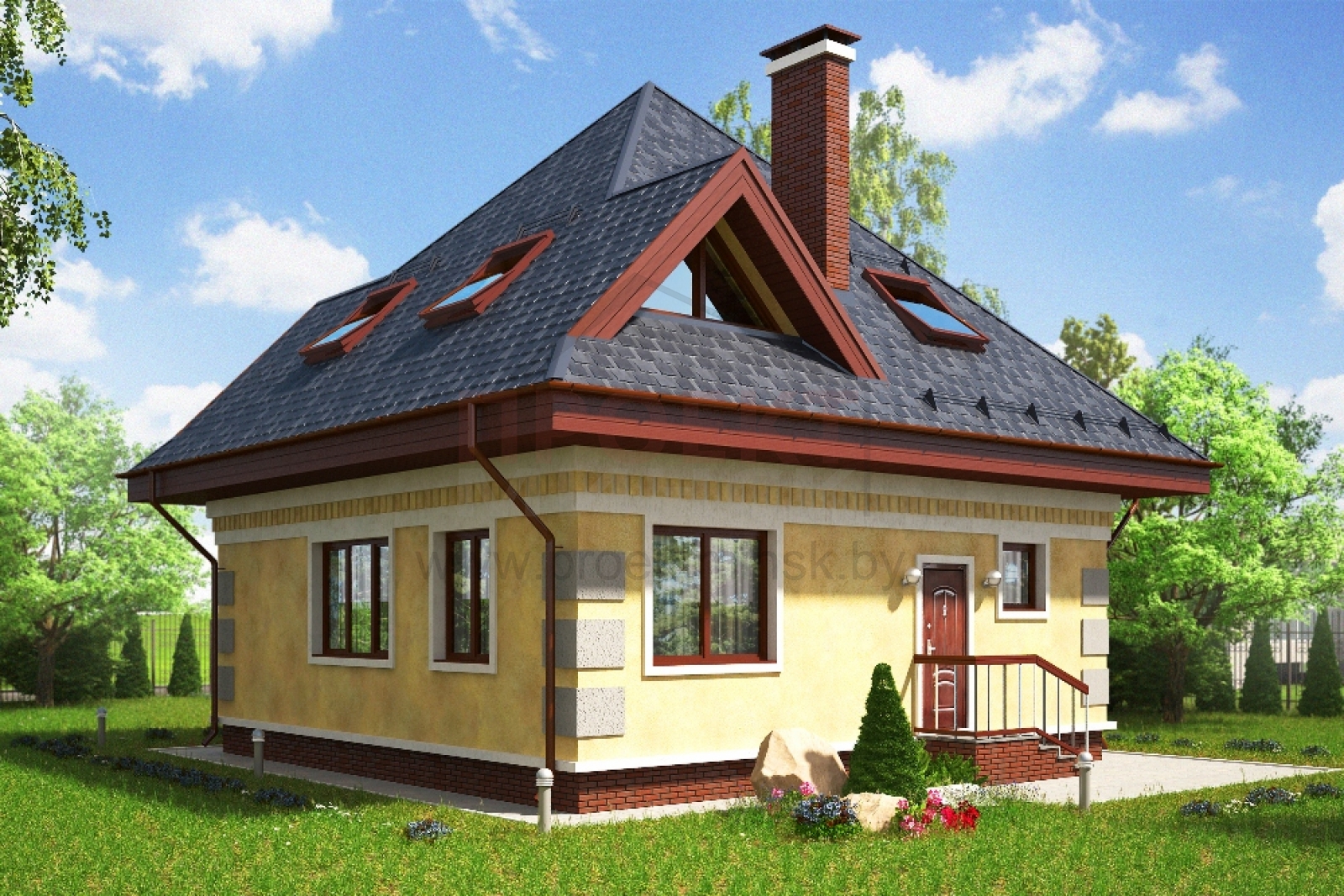

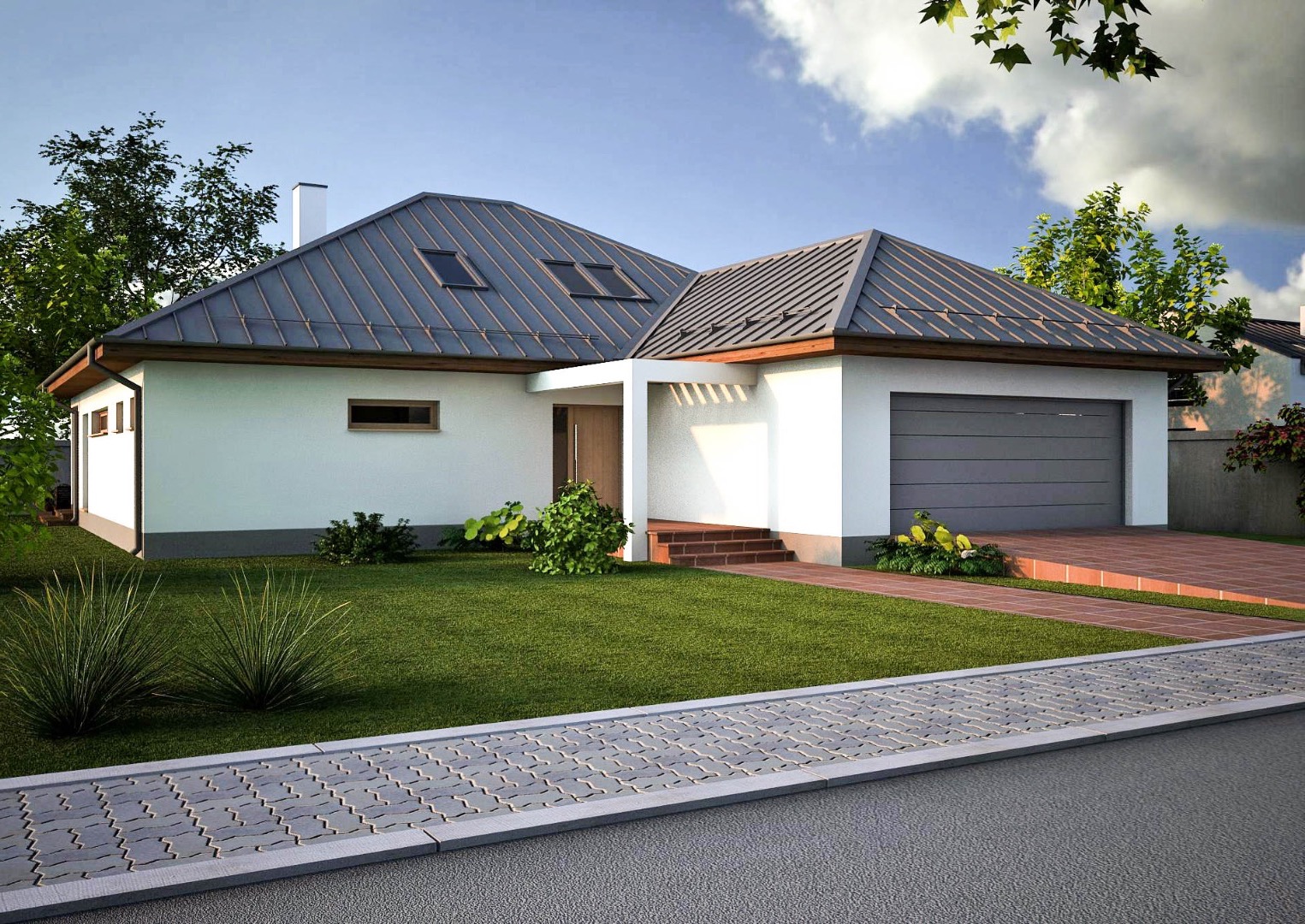

  • Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

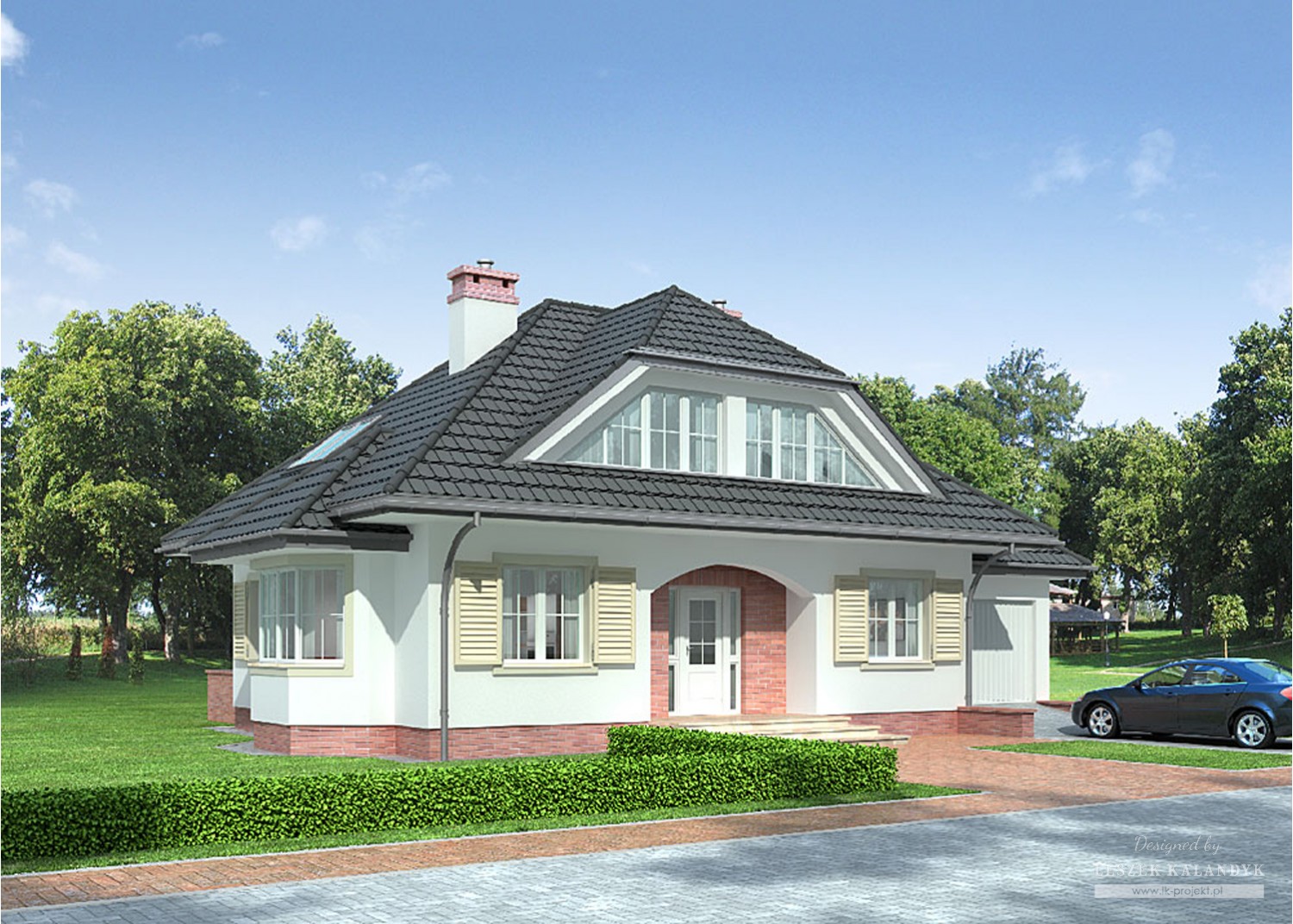

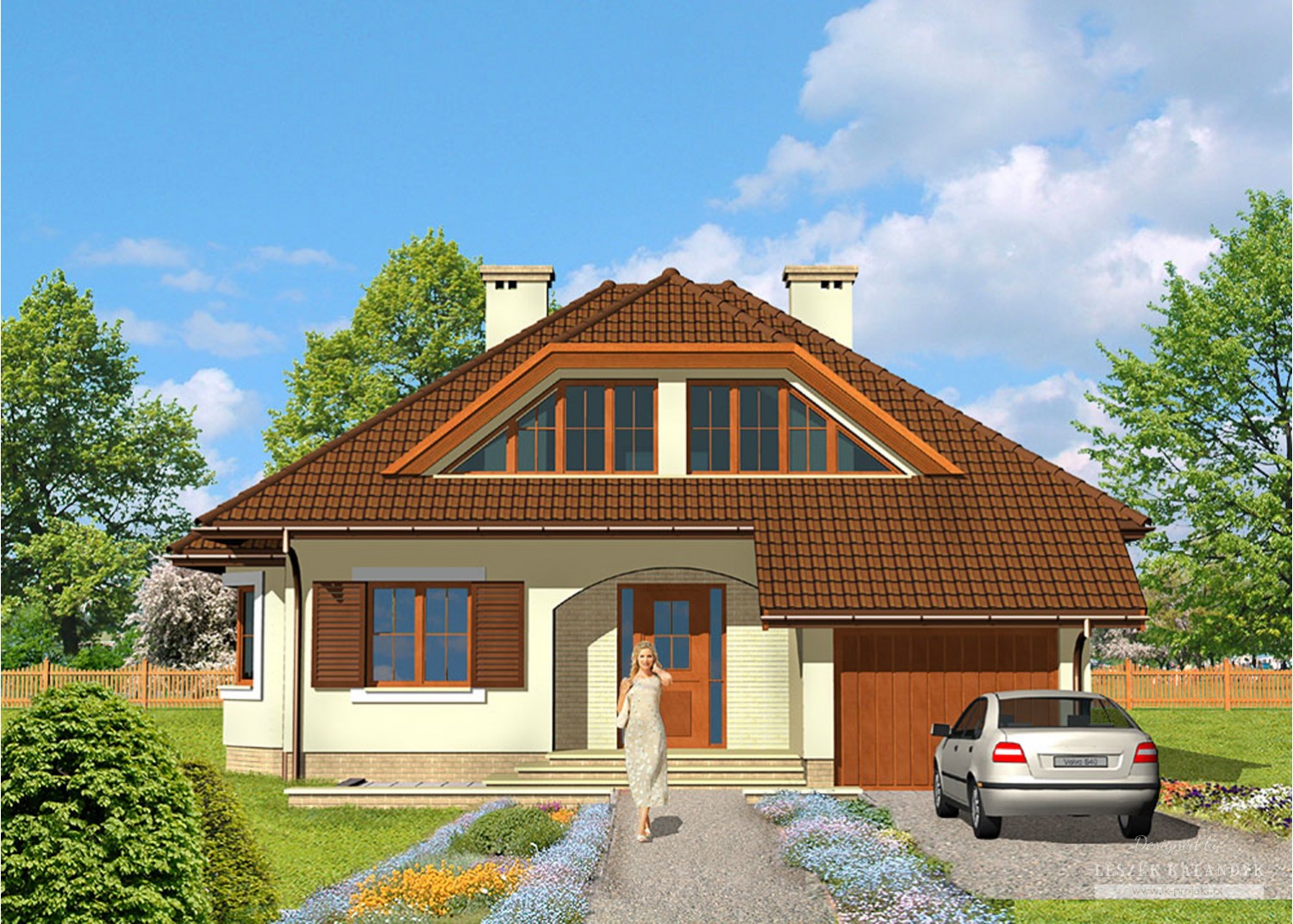

  • Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

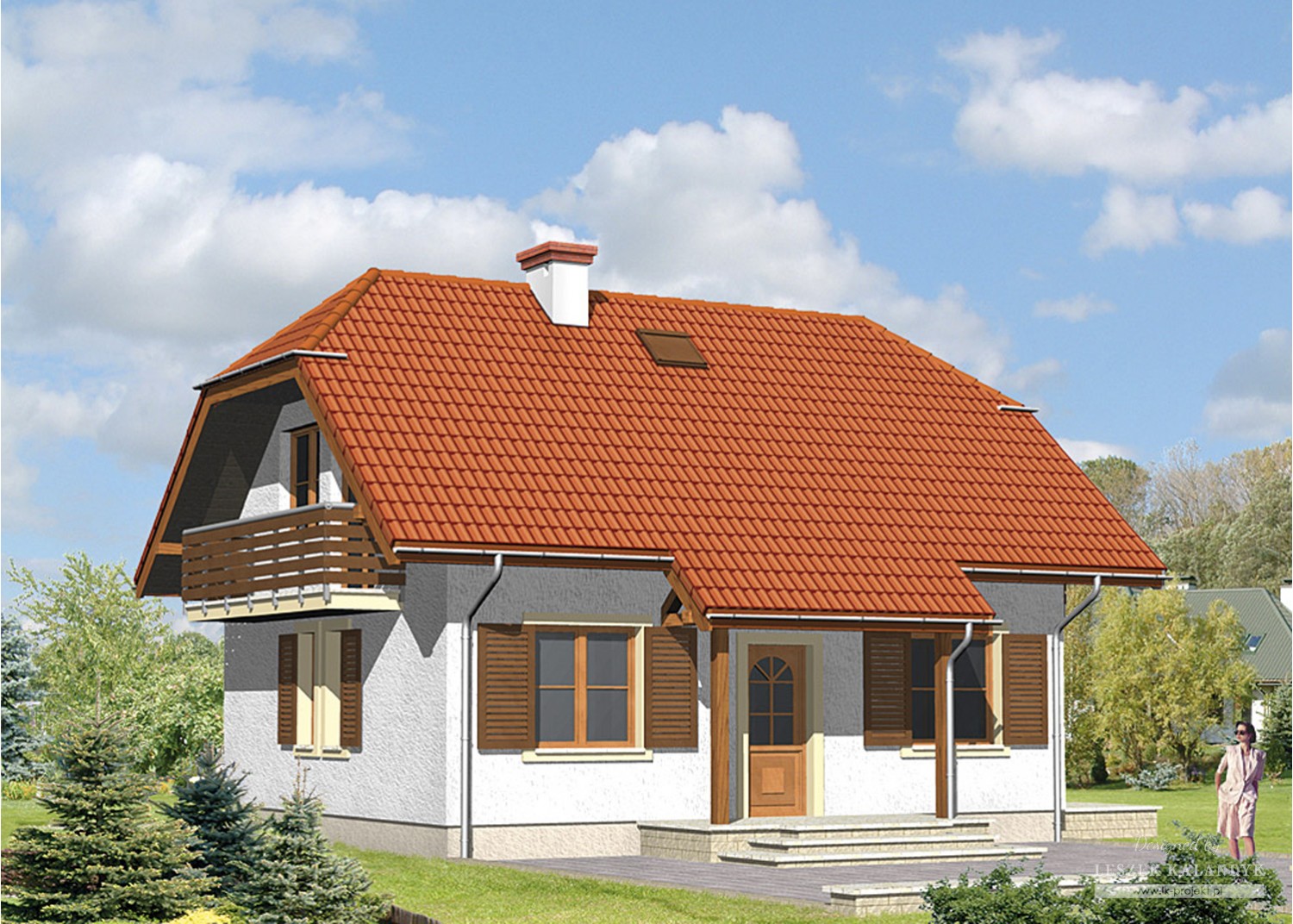

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

  • молоток;
  • кровельные гвозди;
  • мел;
  • оловянные ножницы;
  • рабочие перчатки;
  • правильная обувь;
  • ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

  • Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
  • Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
  • Установите «край капли» на внешних краях вашей кровли.
  • Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
  • Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
  • Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
  • Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
  • Когда достигнете хребта крыши, установите хребтовую черепицу.
  • Выполните отверстия под дымоход, вентиляцию.
  • Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

  • Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
  • Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
  • Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
  • Установите проблесковый маячок и водосточные желоба.
  • Используйте качественный металл для водосточных желобов.
  • Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
  • Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

  • нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
  • какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
  • какой металл для крыши наиболее оптимален;
  • какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

  • Определите шаг крыши, который поможет определить тип используемой металлической кровли.
  • При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
  • Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
  • Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
  • Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

  • Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
  • Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
  • Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

  • Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
  • Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
  • Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
  • Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

  • После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
  • Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
  • После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
  • Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

  • Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
  • Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

  • Самый простой вариант с четырехскатной кровлей.
  • Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.
  • Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

  • молоток;
  • кровельные гвозди;
  • мел;
  • оловянные ножницы;
  • рабочие перчатки;
  • правильная обувь;
  • ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

  • Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
  • Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
  • Установите «край капли» на внешних краях вашей кровли.
  • Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
  • Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
  • Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
  • Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
  • Когда достигнете хребта крыши, установите хребтовую черепицу.
  • Выполните отверстия под дымоход, вентиляцию.
  • Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

  • Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
  • Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
  • Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
  • Установите проблесковый маячок и водосточные желоба.
  • Используйте качественный металл для водосточных желобов.
  • Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
  • Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

  • нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
  • какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
  • какой металл для крыши наиболее оптимален;
  • какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

  • Определите шаг крыши, который поможет определить тип используемой металлической кровли.
  • При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
  • Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
  • Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
  • Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

  • Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
  • Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
  • Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

  • Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
  • Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
  • Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
  • Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

  • После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
  • Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
  • После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
  • Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

  • Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
  • Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

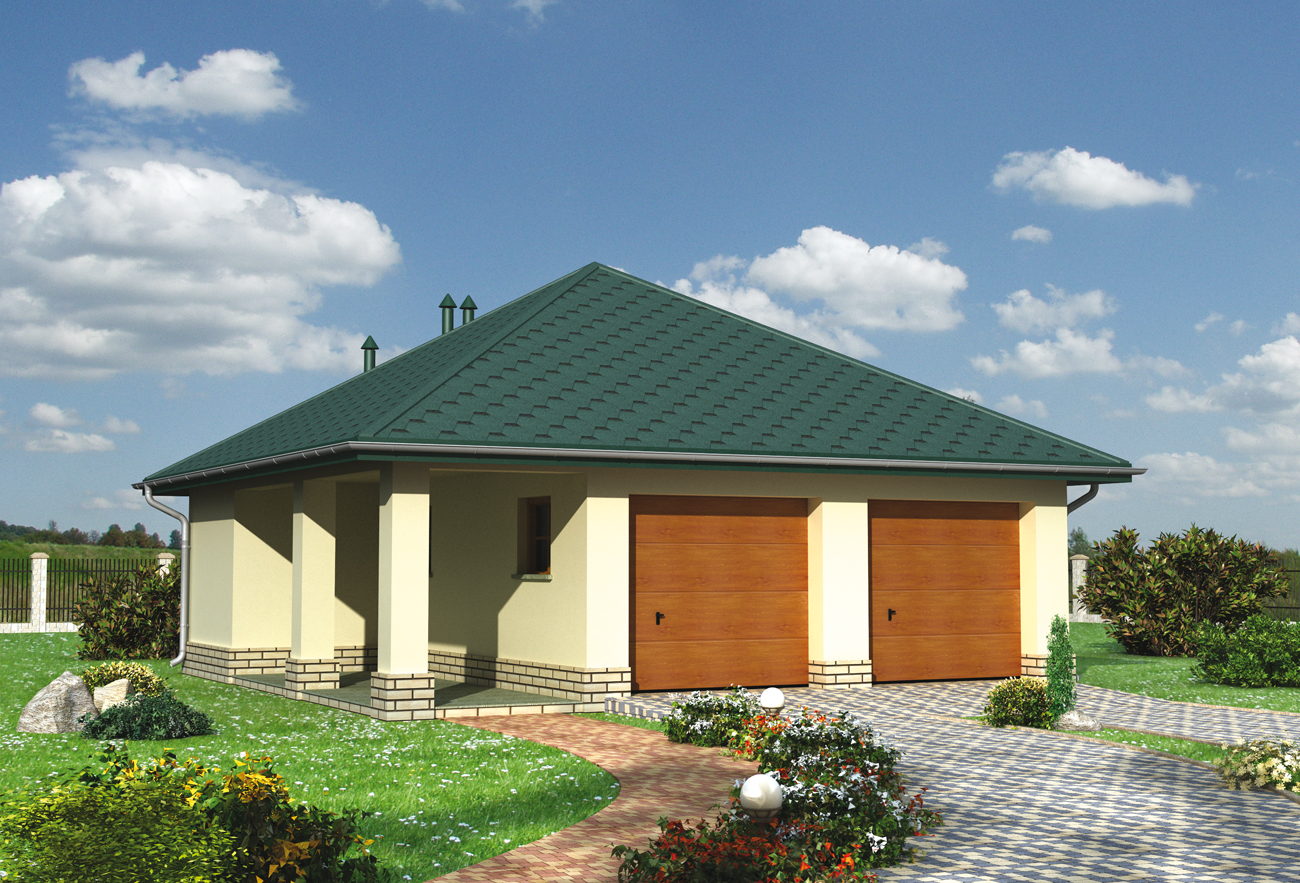

  • Самый простой вариант с четырехскатной кровлей.

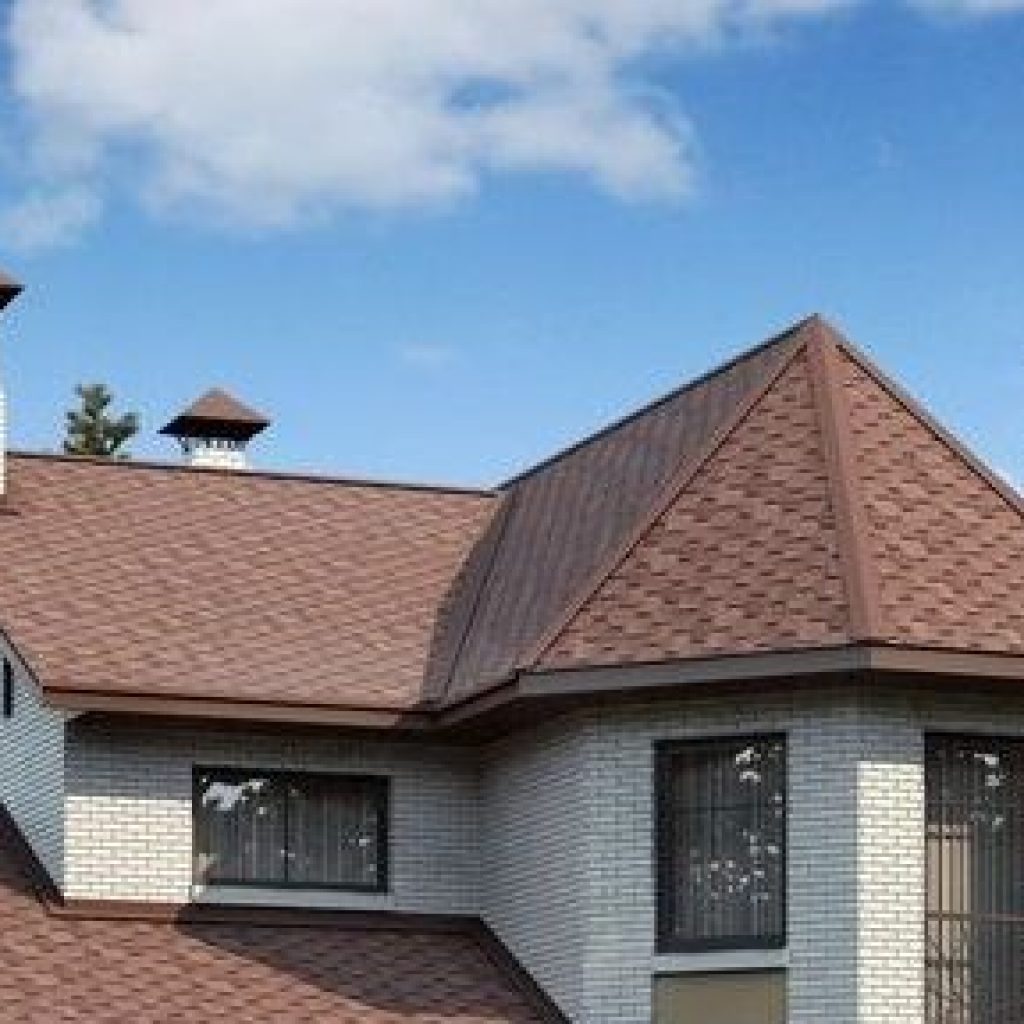

  • Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

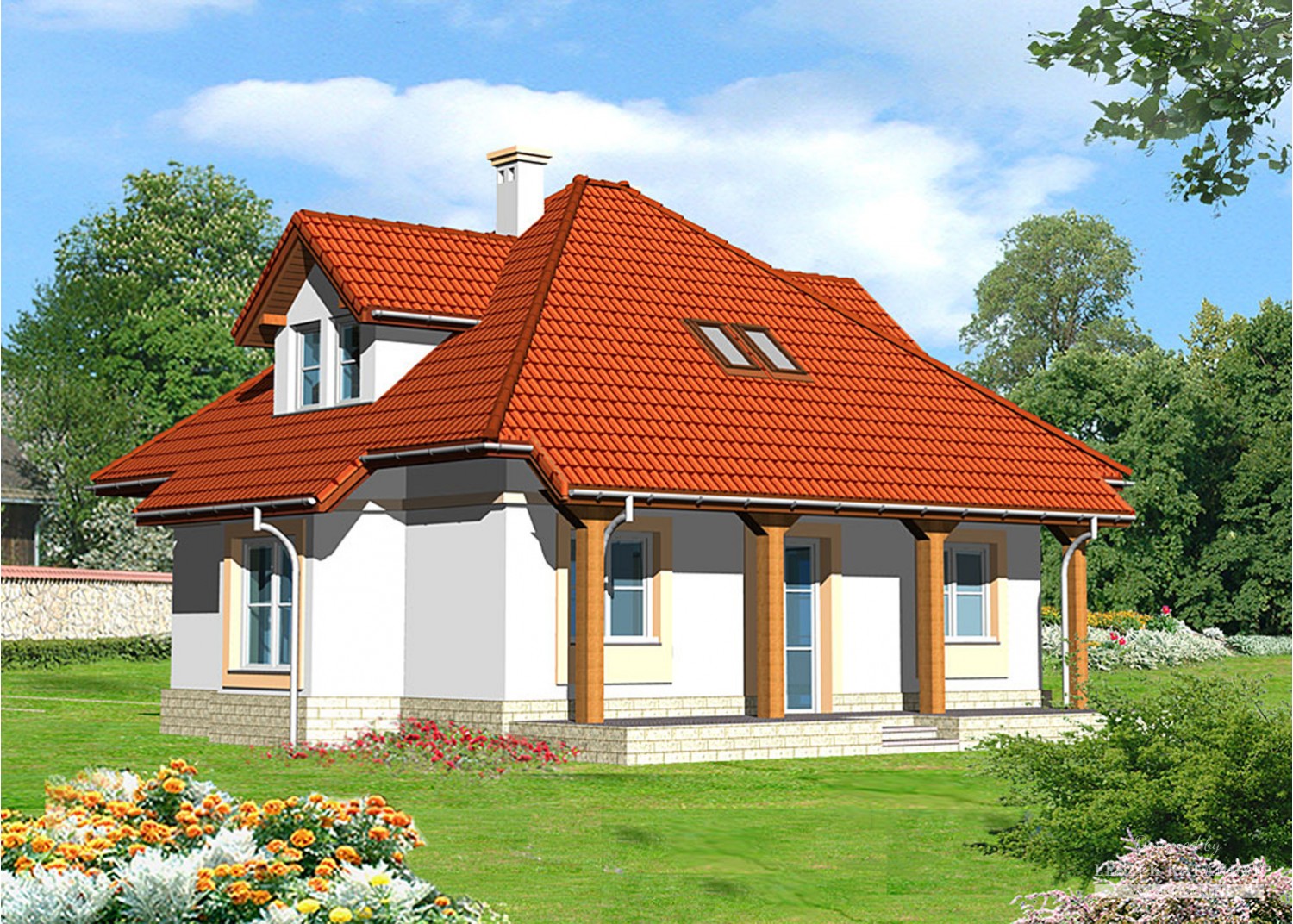

  • Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

  • молоток;
  • кровельные гвозди;
  • мел;
  • оловянные ножницы;
  • рабочие перчатки;
  • правильная обувь;
  • ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

  • Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
  • Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
  • Установите «край капли» на внешних краях вашей кровли.
  • Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
  • Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
  • Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
  • Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
  • Когда достигнете хребта крыши, установите хребтовую черепицу.
  • Выполните отверстия под дымоход, вентиляцию.
  • Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

  • Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
  • Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
  • Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
  • Установите проблесковый маячок и водосточные желоба.
  • Используйте качественный металл для водосточных желобов.
  • Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
  • Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

  • нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
  • какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
  • какой металл для крыши наиболее оптимален;
  • какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

  • Определите шаг крыши, который поможет определить тип используемой металлической кровли.
  • При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
  • Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
  • Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
  • Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

  • Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
  • Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
  • Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

  • Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
  • Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
  • Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
  • Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

  • После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
  • Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
  • После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
  • Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

  • Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
  • Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

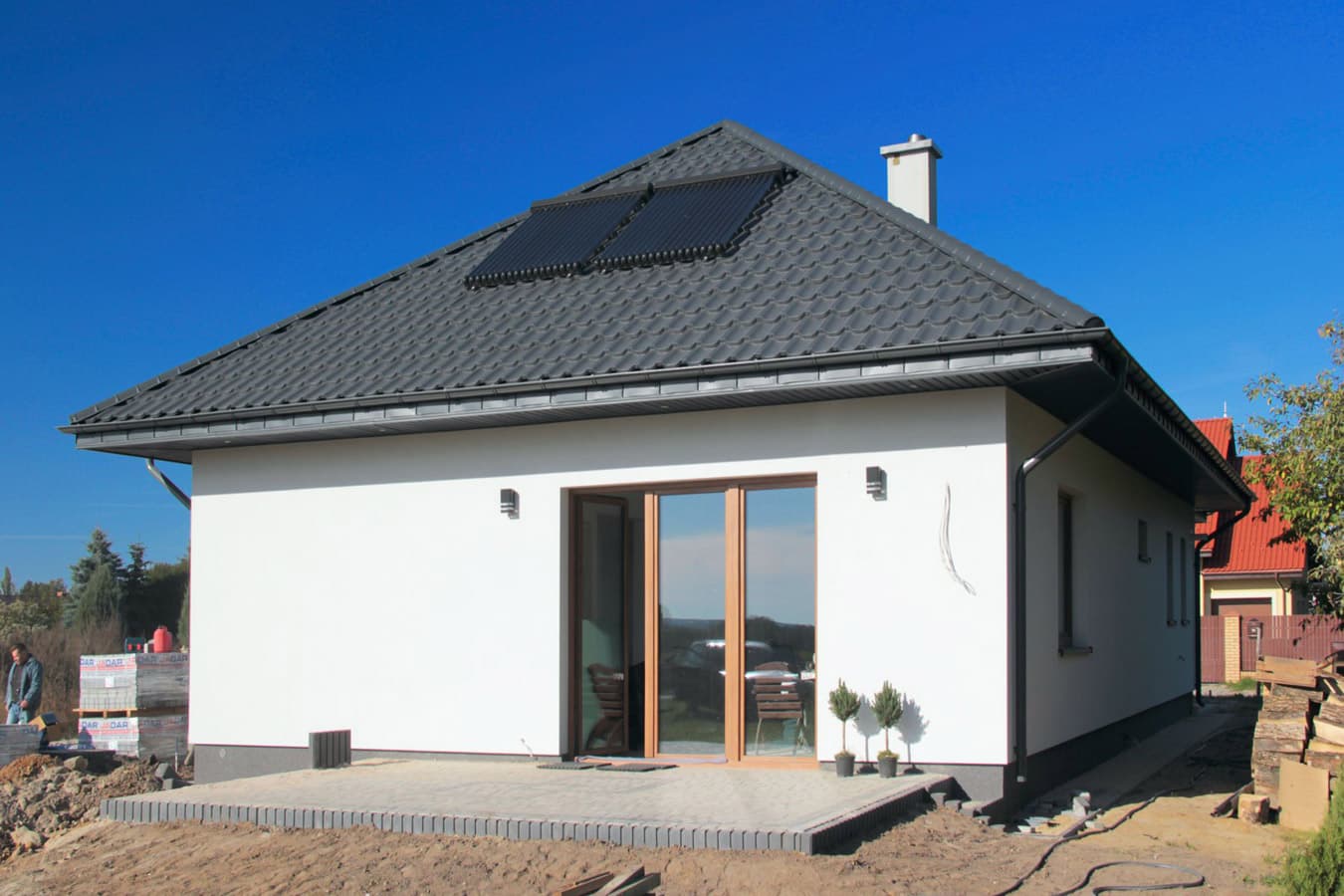

  • Самый простой вариант с четырехскатной кровлей.
  • Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

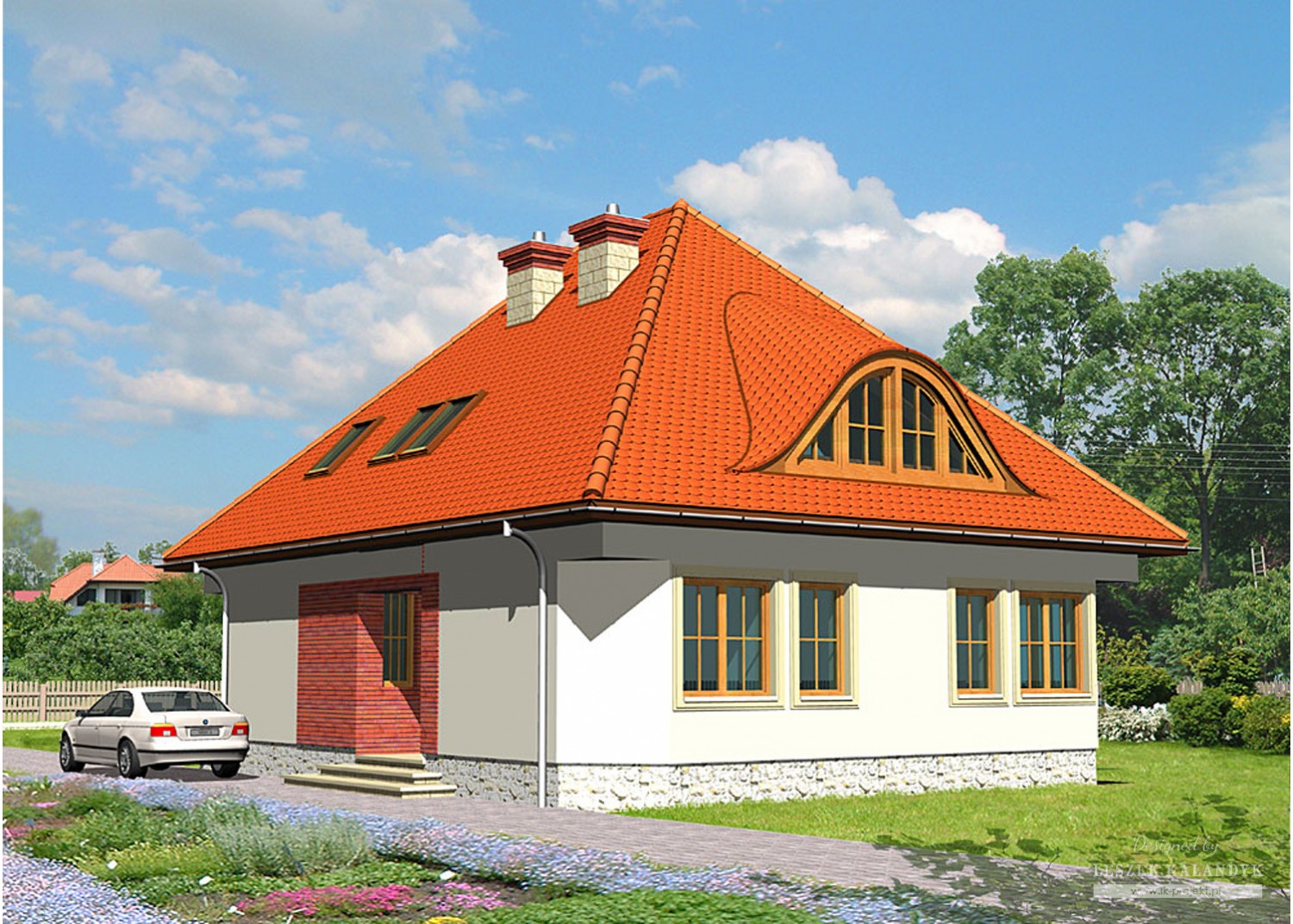

  • Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

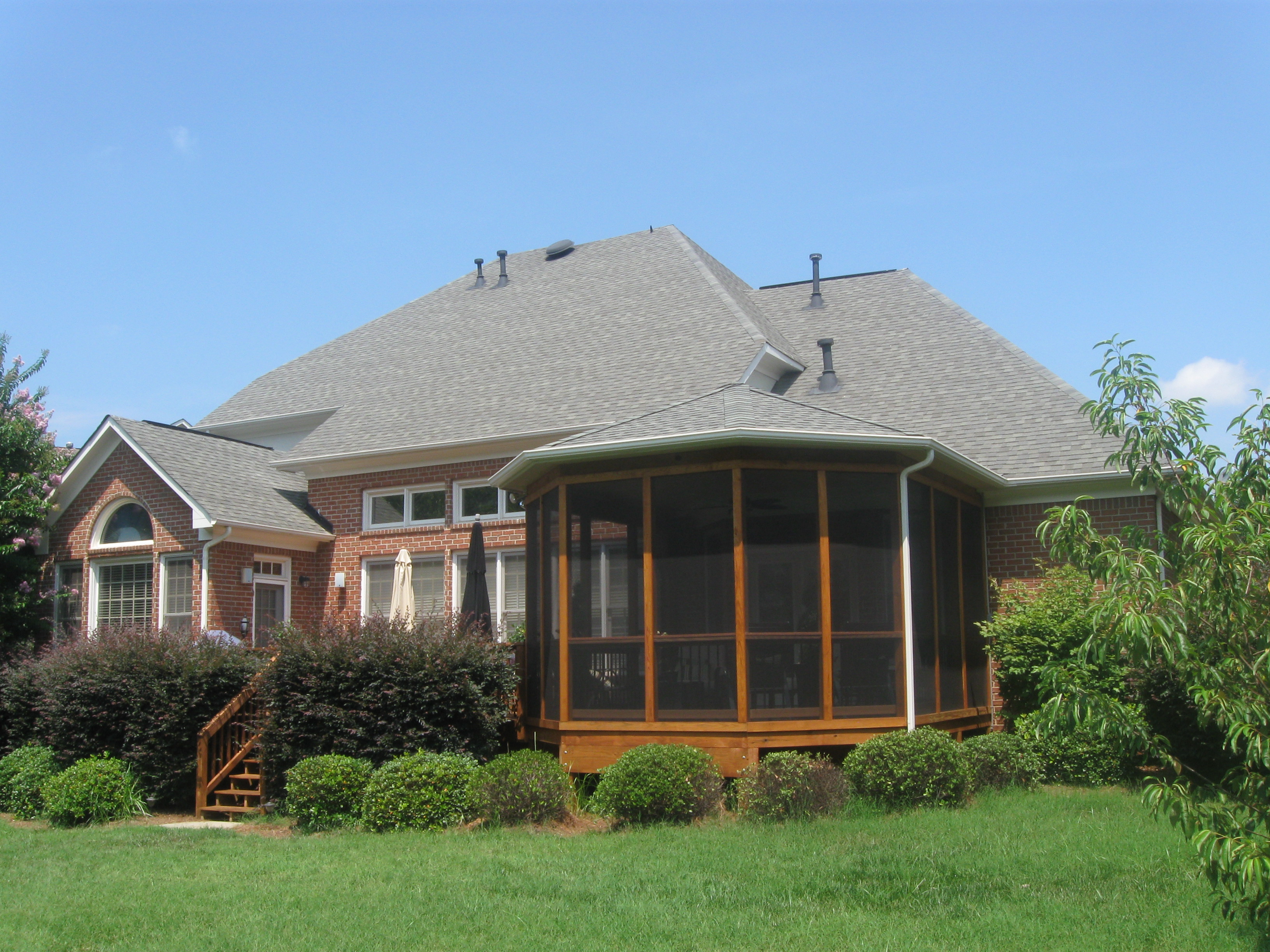

четырехскатные крыши частных домов на фото

При строительстве частного дома абсолютно все собственники жилья хотят создать интересный интерьер дома, наполнить его уютом и комфортом. Во время этого часто забывают, что нужно уделять внимание не только интерьеру постройки, но и ее внешнему виду. Именно экстерьер влияет на восприятие дома, визуальную оценку возможностей и состоятельности собственника жилья.

Не малую важность имеет выбор типа крыши, ведь именно она может стать украшением дома, подчеркнув его оригинальность и особенность. Четырехскатная крыша труднее в сооружении и монтаже, если сравнивать с односкатной, двухскатной или плоской крышей. Несмотря на это она имеет ряд своих поклонников, и пользуется популярностью за счет того, что имеет более привлекательный и замысловатый вид.

Помимо внешнего облика многие преимущества четырехскатной крыши заключаются в ее конструктивных особенностях. Она имеет более прочную и жесткую стропильную систему, лучше справляется с нагрузками ветра и снега, более устойчива к внешним факторам.

Виды

Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:

  • Шатровую.
  • Полувальмовые датскую и голландскую.
  • Вальмовую.

Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.

Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.

Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.

Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.

Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.

Проектирование

Каркас имеет ряд элементов, каждый из них играет весомую роль, несет функциональную нагрузку. Для создания прочной конструкции нужно провести расчеты и вычисления. Многие умельцы отказываются от помощи профессионалов, решив, что смогут справиться со строительством крыши самостоятельно. В случае с четырехскатной крышей это может стать большой ошибкой, ведь неточности в расчетах стропильных систем недопустимы. Даже если монтаж кровли будет проводиться самостоятельно, то за стропильной системой и ее расчетами лучше обратиться к архитектору, способному помочь.

В проекте крыши указывают функциональную нагрузку каждого элемента, его габариты. Также архитекторы обязаны подробно описать узлы и соединения стропильной системы для того, чтобы монтаж конструкции был проще. При качественно выполненном проекте достаточно закупить материалы, инструменты и заняться возведением крыши.

Если же нет денег на профессионального архитектора, и расчеты будут проводиться самостоятельно, то лучше использовать вспомогательные средства, компьютерные программы, предназначенные для расчета четырехскатной крыши, таким образом минимизировать вероятность ошибки. После этого нужно провести разметку, точность которой также очень важна, она повлияет на то, будут ли дополнительные финансовые траты.

В первую очередь нужно выбрать угол наклона скатов, чем он больше, тем больше будут расходы на закупку материалов, строительство каркаса в целом. Если же угол будет слишком маленький, то также потребуются существенные затраты на создание максимально мощной стропильной системы, так как нагрузка ветра и снега на поверхность крыши возрастет. Именно поэтому нужно найти оптимальный вариант, провести ряд расчетов, после чего построить практичную, функциональную, а главное надежную крышу.

Виды стропильной системы

Конструкция четырехскатной крыши аналогична другим типам крыш, ведь она состоит из кровельного пирога, возлагаемого на каркас и стропильную систему. Очень важным моментом станет распределение нагрузок, необходимо, чтобы оно было равномерным. При строительстве четырехскатной крыши можно использовать разные стропильные системы, выбор зависит от размеров дома, наличия несущих стен внутри сооружения. В целом же различают два типа стропил: наслонные и висячие.

Особенности по установке

Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.

Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.

Четырехскатная крыша — 65 фото домов, виды крыш

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Блок: 1/6 | Кол-во символов: 401
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Блок: 2/5 | Кол-во символов: 1015
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu

Что нужно знать о четырехскатных стропильных системах?

Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:

Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):

Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.

Блок: 2/7 | Кол-во символов: 551
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Блок: 3/5 | Кол-во символов: 1520
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Блок: 3/7 | Кол-во символов: 1059
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Фото четырехскатной крыши

Также рекомендуем посетить:

Блок: 12/12 | Кол-во символов: 139
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

  1. Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
  2. Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
  3. Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Блок: 4/7 | Кол-во символов: 1239
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Блок: 6/6 | Кол-во символов: 2733
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Блок: 6/12 | Кол-во символов: 298
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Блок: 7/12 | Кол-во символов: 836
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Напоследок несколько видеоматериалов:

Итак, мы описали монтаж стропильной системы четырехскатной крыши, его основные принципы, и даже немного углубились в некоторые нюансы. Вальмовые и шатровые конструкции – хоть и не самый простой, но вполне осуществимый вариант для каждого начинающего мастера. Особенно, если у него есть хорошие помощники. Желаем успехов в работе!

Блок: 7/7 | Кол-во символов: 386
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Блок: 8/8 | Кол-во символов: 142
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami. html

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Блок: 9/12 | Кол-во символов: 493
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Блок: 10/12 | Кол-во символов: 358
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Кол-во блоков: 20 | Общее кол-во символов: 14234
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu: использовано 2 блоков из 5, кол-во символов 2535 (18%)
  2. http://mojdominfo.ru/chetyrexskatnaya-krysha/: использовано 7 блоков из 12, кол-во символов 3247 (23%)
  3. https://stroychik.ru/krysha/chetyrehskatnaya: использовано 2 блоков из 6, кол-во символов 3134 (22%)
  4. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html: использовано 2 блоков из 8, кол-во символов 1296 (9%)
  5. https://www.onduline.ru/blog/chetyrehskatnaja-krysha-foto: использовано 1 блоков из 2, кол-во символов 787 (6%)
  6. http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 3235 (23%)

Источник: m-strana. ru

75 Внешний вид дома с шатровой крышей Идеи, которые вам понравятся — февраль 2022 г.

Уорд Джуэлл, AIA, попросили спроектировать удобный одноэтажный дом с бассейном из камня и дерева, который был бы «сарайным» в соответствии с джентльменом владельца. концепция фермера. Таким образом, г-н Джуэлл был вдохновлен на создание элегантного каменного фермерского дома в Новой Англии, предназначенного для обеспечения исключительной среды для них, чтобы они могли жить, развлекаться, готовить и плавать в большом бассейне с отражением. Г-н Джуэлл представил впечатляющую сводчатую большую комнату с вручную отобранными 200-летними мелиорированными деревянными балками и французскими дверями высотой 10 футов, которые соединят дом с бассейном, верандой, лоджией и пышным садом, таким образом выводя на улицу.Большой купол «световой фонарь» в главном сводчатом потолке отбрасывает естественный теплый свет на изящную комнату внизу. Каменный камин в деревенском стиле служит центральным элементом уютной гостиной. Важным для функциональности домика у бассейна является рабочая фермерская кухня шеф-повара с открытыми шкафами, отдельно стоящей плитой и центральным островом, увенчанным мыльным камнем, с сиденьями высотой с барную стойку. Серые вымытые двери амбара скользят в сторону, открывая сводчатую стеганую комнату с балками и полной ванной, а также сводчатую и балочную библиотеку/гостевую комнату с ванной, которая завершает основное пространство.Частный сад со временем расширялся и развивался. После покупки двух смежных участков владельцы решили изменить дизайн сада и объединить его, убрав теннисный корт, переместив бассейн и построив вдохновляющий «амбар». Концепция нового дизайна сада пришла из дома Томаса Джефферсона в Монтичелло с его дорожками для прогулок, фруктовыми садами и экспериментальным огородом. В результате родилась эта небольшая органическая ферма. Сегодня на ферме выращивают более пятидесяти сортов овощей, зелени и съедобных цветов; многие из которых редки и их трудно найти на месте. На ферме также выращивают самые разнообразные фрукты, включая сливы, плуоты, нектарины, абрикосы, яблоки, инжир, персики, гуаву, авокадо (Haas, Fuerte и Reed), оливки, гранаты, хурму, клубнику, чернику, ежевику и десять различных ягод. виды цитрусовых. Остальные участки состоят из засухоустойчивых зарослей розмарина, лаванды, ладанника и шалфея, привлекающих бабочек и дерущихся колибри. Кредит Фотографии: Фотография Лауры Халл. Дизайн интерьера: Джеффри Хичкок. Ландшафтный дизайн: Дизайн Лори Льюис.Генеральный подрядчик: Martin Perry Premier General Contractors

Различные конструкции вальмовых крыш, детали с фотографиями — HPD TEAM

Шатровая крыша: Различные конструкции вальмовых крыш, детали с иллюстрациями

Шатровая крыша — это тип крыши, все стороны которой наклонены стены, как правило, с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши.

Этот тип конструкции крыши очень распространен и идеально подходит для домов, которые могут подвергаться суровым погодным условиям, таким как сильный ветер или ураган. Шатровая крыша обеспечивает улучшенное внутреннее крепление и имеет меньшую вероятность отрыва от дома на фронтоне крыши.

Также проверьте>>Лучшие компании Mabati в Кении Здесь

Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за изобилие защиты от непогоды и другие практические преимущества.

Различные конструкции вальмовых крыш

Что касается четырехскатных крыш, существует множество различных конструкций крыш. Ниже представлены различные типы конструкции шатровой крыши;

Простая вальмовая крыша



Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком на части крыши, который, в свою очередь, создает две многоугольные стороны и две треугольные стороны крыши.

Шатровая пирамидальная крыша



Шатровая пирамидальная крыша

Шатровая пирамидальная крыша, как следует из ее названия, состоит из четырех равных треугольных сторон, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Вальмовая крыша



Вальмовая крыша

Эту кровельную конструкцию можно сравнить с эффектом объединения двух зданий с вальмовой крышей. Две секции крыши встречаются на своих концах, образуя шов, который называется «долиной» или крестообразной шатровой крышей.

Половина вальмовой крыши

Это вариант стандартной конструкции вальмовой крыши, но в данном случае две стороны крыши укорочены для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид двускатной и четырехскатной крыши, в котором полный или частичный фронтон находится в конце конька крыши, что позволяет внутреннее подкровельное пространство. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Преимущества вальмовой крыши

  • Самоподдерживающаяся конструкция, требующая меньшего количества диагональных связей
  • Лучше подходит для районов с сильным ветром или сильным снегом
  • Равномерный карниз и водосточные желоба по всему периметру
  • Улучшает внешний вид бордюров во многих домах

См.

также>>10 Основные проблемы с кровлей и их решения

Недостатки вальмовой крыши

  • Более сложный и дорогостоящий проект и строительство
  • Меньше чердачного пространства из-за наклона со всех сторон

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ: Основные преимущества и недостатки плоских крыш

21 Фото двускатной и вальмовой крыш

Гейбл vs.Шатровая крыша

Формы двускатной и вальмовой крыш иногда трудно отличить, так как они очень похожи. Однако знание того, какие функции искать, упрощает задачу. Двускатные крыши имеют две (2) стороны треугольную форму. Шатровые крыши имеют четыре (4) стороны , каждая из которых встречается на пике крыши и наклонена к земле.

Тип вашей крыши определяет ветровую устойчивость вашего дома . Во Флориде, Техасе и других штатах шатровая крыша является важным элементом, который влияет на стоимость страхования вашего дома . Поскольку ветер может сорвать крышу, страховые компании часто предоставляют существенные скидки , если ваша крыша имеет характеристики сопротивления ветра . Скидка называется защита от ветра.

Страховщики начисляют баллы за каждую функцию защиты от ветра, которую имеет ваша крыша, и общее количество баллов равно полученной вами скидке. Существует семь (7) категорий скидок на защиту от ветра, и геометрия крыши является одной из них.Если у вас есть шатровая крыша , вы заработаете баллов скидки на геометрию крыши в счет скидки на защиту от ветра . Двускатные крыши не соответствуют по геометрии крыши, скидка на защиту от ветра.

Ваша крыша должна быть по крайней мере на 90% шатровой иметь право на страхование дома, четырехскатную крышу, скидку на защиту от ветра. Это означает, что ваша крыша не может иметь остроконечные или плоские участки , составляющие более 10% от общего размера периметра.Остроконечные или плоские секции, прикрепленные только к фасции, не закрывающие закрытые жилые помещения, такие как навесы, не учитываются.

Независимо от того, есть ли у вас четырехскатная крыша или нет, если вы установите определенные функции защиты от ветра, вы можете получить другие скидки на защиту от ветра по страховке дома , в общей сложности до 68 процентов от скидки . Кроме того, даже если у вас сейчас нет вальмовой крыши, вы можете изменить свою двускатную крышу, чтобы она стала вальмовой.

Формы вальмовой и двускатной крыш часто комбинируются, создавая другие стили крыш, такие как мансардная крыша, вальмовая и ендовная крыша, коробчатая двускатная крыша и т. д.В целях страхования каждая секция вашей комбинированной крыши должна быть вальмовой до качества для смягчения ветра вальмовой крыши со скидкой .

Комбинированные вальмовые крыши , которые соответствуют для скидки , включая:

  • Основные вальмовые крыши
  • Мансардные крыши
  • Комбинированные вальмовые крыши
  • Шатровые и ендовонные крыши
  • Шатровые крыши
  • Шестигранные шатровые крыши
  • Шатровые пирамидальные крыши

Давайте покопаемся, чтобы помочь вам понять, как определить, какая форма крыши у вас есть.

Конструкция двускатной крыши и вальмовой крыши
Основное различие между двускатной и вальмовой крышами заключается в уклоне каждой стороны вашей крыши.

Что такое вальмовая крыша?
Шатровая крыша , или четырехскатная крыша скатывается на со всех четырех сторон . Внешние стороны дома находятся под карнизом крыши, препятствуя стоку воды и снега на сайдинг. Они также препятствуют прямому попаданию ветра на ваш сайдинг.

Этот уклон дает вам право на скидку защиты от ветра при страховании дома, потому что он создает аэродинамическую форму , где ветер отклоняет вверх или вниз . И наоборот, двускатная крыша имеет плоскую сторону, на которую дует ветер без направленного отражения ветра.

Как выглядит вальмовая крыша?
Наиболее распространенная вальмовая крыша представляет собой многоугольник на двух сторонах и треугольную форму на двух других сторонах .Эти сторон образуют простой гребень на вершине .

Шатровые крыши

также могут покрывать различные крылья вашего дома, каждое с отдельной шатровой крышей. Место, где различных шатровых крыш встречаются с , называется долиной . Если ваша вальмовая крыша имеет ендову, вы должны правильно ее гидроизолировать .

Есть также полувальмовые крыши . Они охватывают все стороны, но две стороны короче . Это позволяет делать карнизы.

Мы рассмотрим некоторые из этих многих возможных вариантов шатровой крыши ниже. Как вы увидите, крыши могут иметь сложную конструкцию, но одна общая черта заключается в том, является ли это вальмовой или двускатной крышей. Если 90 процентов вашей крыши шатровая , то это вальмовая крыша. В противном случае это двускатная крыша .

Варианты вальмовой крыши


Мансардная крыша (вальмовая)
Шатровая мансардная крыша закрывает дом со всех сторон и имеет дополнительный подъем сверху. Это повышение чисто для эстетической ценности и не влияет на защиту от ветра, если крыша не имеет слуховых окон , как это делают многие.

Если ваша мансардная крыша имеет мансардных окон , попросите вашего агента узнать у страховой компании , соответствуете ли вы для скидки на защиту от ветра . Это может быть приемлемо в зависимости от на номер windows ; если они меньше 90% конструкции крыши, ее следует классифицировать как вальмовую крышу.

Пирамидальная крыша (вальмовая)
Пирамидальная крыша является самой простой вальмовой крышей. Он образует склонов со всех сторон вашего дома и встречается в одном месте посередине — совсем как пирамида.

Шатровая крыша
Шатровая крыша — это конструкция домов, которые выступают на
с одной или еще сторон. Это » пересекается с » , потому что главная шатровая крыша и крыло образуют прямой угол или долину .

Шатровая и ендовная крыша
Шатровая и ендовая крыши закрывают разные крылья , , каждое из которых имеет отдельную шатровую крышу. Место , где встречаются различные вальмовых крыш, называется долиной . Эти крыши обеспечивают такое же сопротивление ветру , что и другие конструкции вальмовых крыш; однако в долинах скапливается дождевых и снеговых вод. Вы должны тщательно гидроизолировать эти области.

Шестиугольная крыша (вальмовая)
Шестигранный шатер является общим с беседками и конюшнями .Он имеет шесть склонов , которые встречаются в центре . Многие круглые дома или круглые секции домов имеют шестиугольную форму крыши.

Комбинированная крыша (вальмовая)
Эта комбинированная крыша похожа на мансардную, но с вальмовой крышей поверх вальмовой. Комбинированные крыши могут быть разных форм , отличных от изображенной здесь.

Как видно из различных вариантов, описанных выше, существует множество форм для вальмовых крыш. Сегодняшняя архитектура обычно сочетает многие из этих и других форм для создания красивых и интересных с архитектурной точки зрения практических и эстетических соображений.

Например, дом может иметь шатровую крышу с круглой 25-футовой библиотекой в ​​форме силоса амбара с шестигранной секцией крыши наверху, а также шатром и ендовой повсюду.

Если комбинированная крыша имеет по крайней мере 90 процентов от общего числа крыш как шатровых, это   , можно квалифицировать как скидку на вальмовую крышу .

Преимущества вальмовой крыши
Шатровая крыша обеспечивает лучшую защиту от ветра, из которых дает право на страхование дома скидку на защиту от ветра . Он лучше всего подходит для районов с сильным ветром или с сильным снегом . Вальмовые крыши обеспечивают более согласованные измерения с каждой стороны крыши. Это упрощает (а иногда дешевле ) установку карнизов и желобов.

Что такое двускатная крыша?
Двускатные крыши также называются скатными или остроконечными крышами .У них есть только две стороны крыши, спускающиеся по внешним стенам дома.

Они на легче по строят и часто на дешевле , чем крыши других конструкций. Кроме того, двускатные крыши предлагают на 90 090 больше чердачного пространства, чем вальмовые крыши.

Как выглядит двускатная крыша?
Двухскатные крыши треугольной формы . Они имеют две равные наклонные стороны , которые наклонены под углом . Одна сторона треугольника пересекается в середине или на пике вашей крыши .

Варианты двускатной крыши
Многие дома имеют разные секции крыши, охватывающие многочисленные части дома или крылья дома. Или архитекторы используют слои на крыше, чтобы добавить привлекательности бордюру. Следовательно, появилось множество вариантов двускатной крыши.

Открытые и коробчатые двускатные крыши
Как вы можете видеть на сравнительном рисунке выше, вы можете оставить треугольную секцию конца фронтона открытой , чтобы создать открытую двускатную крышу, или замкнутой, чтобы создать коробчатую двускатную крышу .Конец в штучной упаковке предназначен в основном для эстетики, а не для функциональности.

Поперечная двускатная крыша
Еще одним вариантом этой формы крыши является скрещенная двускатная крыша. Это две секции фронтона, соединяющие под прямым углом . Обычно вы видите его на Кейп-Код или домов в стиле Тюдоров .

Передняя двускатная крыша
Передняя двускатная крыша закрывает вход в дом .У вас также может быть фальшфронтон , , который не является настоящей крышей, а используется для декора . Эта конструкция представляет собой отдельную двускатную крышу, размещенную над входной дверью. На домах в колониальном стиле вы можете увидеть передний фронтон.

Боковые двускатные крыши
Боковой фронтон представляет собой базовую скатную двускатную крышу , где фронтоны крыши расположены на сторонах дома , а стороны наклонной крыши находятся спереди над входной дверью . Фронтонные концы могут быть как открытыми фронтонами, так и закрытыми фронтонами.

Пересечение / накладная крыша (фронтон)
Накладная крыша пересечения может иметь множество форм , таких как T, L или U или дома более сложной формы . Отличительной особенностью является то, что шатровая часть крыши накладывается на двускатную крышу под углом 90 градусов.

Мансардная крыша (фронтон)
Мансардное окно — это отдельная крытая область , которая выступает наружу из крыши . Обычно содержит окно . Эта функция добавляет больше пространства и света на чердаки и верхние этажи. Большинство мансардных окон имеют двускатную форму, но в качестве альтернативы они могут иметь шатровую форму.

М-образная крыша (двускатная)
Этот стиль крыши буквально выглядит как буква «М». Это сдвоенных М-образных крыш, соединенных , и каждая имеет двускатную крышу с ендовой в центре .

Крыша Jerkinhead (двускатная)
Другие названия этой формы крыши включают приподнятый фронтон и подрезанную шатровую крышу .Оба ската сходятся в середине , как у типичной двускатной крыши, но в передней
имеется небольшая шатровая секция . Он предлагает только украшение, а не защиту от ветра .

Крыша солончака (фронтон)
Скаты Saltbox встречаются с в центре , как и все двускатные крыши, но один скат короче , чем другой.

Фронтонная крыша (фронтон)
Как и мансардная, эта крыша имеет скатов с двух сторон и еще двускатную крышу сверху , которая встречается посередине . Однако в отличие от мансарды, крышу скаты не покрывают переднюю и заднюю дома, только боковые . Таким образом, вальмовая крыша имеет две двускатные стороны .

Голландская крыша (фронтон)
Наконец, есть голландская двускатная крыша. Хотя это двускатная крыша, в ее конструкции также присутствуют элементы вальмовой крыши. Это четырехскатная крыша с двускатной крышей сверху .Такое сочетание имеет эстетическую привлекательность и создает больше чердачного пространства.

Можно ли заменить двускатную крышу на вальмовую?
Да . Проект включает в себя рефрейминг , который может быть дорогим и трудоемким . Строительство вальмовой крыши стоит от 20 000 до 50 000 долларов , в зависимости от размера вашего дома и стоимости рабочей силы в вашем районе . Но если у вас есть дом меньшего размера с простой конструкцией крыши, ваша вальмовая крыша может стоить всего 5000 долларов , в зависимости от строительных материалов и трудозатрат.

Стоимость вальмовой крыши и двускатной крыши
строить вальмовые крыши дороже . Этот более высокий ценник связан с тем, что вальмовые крыши больше и требуют большего количества кровельного материала. Как отмечалось выше, типичный диапазон стоимости составляет от 20 000 до 50 000 долларов.

Тем не менее, многие домовладельцы считают, что инвестиции того стоят . Шатровые крыши лучше противостоят сильным ветрам, в том числе ураганам . Итак, если вы живете недалеко от побережья или на Аллее Торнадо, , вам обязательно стоит выбрать шатровую крышу .Если вашу крышу легко перестроить и построить, может стоить вам меньше.

В противном случае может быть проще установить более качественную распорку на двускатную крышу в менее ветреных районах.

Поскольку двускатные крыши не обеспечивают такой же защиты от ветра, как вальмовые крыши, они с большей вероятностью разорвутся на части . Ураганы могут даже сорвать крышу с ваших наружных стен . Итак, если вы решили сохранить двускатную крышу, проверяйте распорки и осматривайте крышу после каждого шторма.

Страхование вальмовой крыши и двускатной крыши
Как уже упоминалось, страховщиков любят вальмовые крыши . Это единственная форма крыши, для которой компаний по страхованию жилья предлагают скидки . Эти скидки являются значительными, до 68%, , если они также включают другие функции защиты от ветра. Чтобы претендовать на скидку, вы должны пройти проверку у подрядчика по кровельным работам или лица, имеющего лицензию на проверку защиты от ветра .

Если вы сдадите экзамен, вы получите сертификат защиты от ветра для себя и своей страховой компании; это необходимо, чтобы претендовать на скидку на страхование домовладельцев от ветра.

Однако, не каждая вальмовая крыша имеет право на общую скидку 68% . Ваша крыша должна иметь различные другие функции защиты от ветра, чтобы получить полную скидку 68%, а ее конструкция должна соответствовать требованиям строительных норм и правил для крыши . Однако вы получите часть 68 % только за шатровую крышу.

Когда вы покупаете страховку , ваша страховая компания должна предоставить Единую форму проверки смягчения последствий для заполнения. Он спрашивает обо всех возможных функциях сопротивления ветра, которые мог установить ваш подрядчик.После заполнения форма показывает вашему страховщику, какие скидки применяются к вашей крыше. Ваш инспектор по крышам должен заполнить и подписать эту форму для вас.

Подробнее об этом можно прочитать в нашей подробной статье «Как заполнить форму проверки смягчения последствий ветра ».

Насколько ваша четырехскатная крыша сэкономит вам на страховании жилья?
Правильная крыша может сэкономить денег на страховых премиях . Теперь, когда вы знаете, что у вас есть вальмовая крыша, знаете ли вы, предоставляет ли ваша страховая компания скидку на вальмовую крышу? Вы знаете, получаете ли вы скидку на защиту от ветра?

Специальные скидки на защиту от ветра также применяются для двускатных крыш, например.г., если у вас есть градостойкая черепица и штормовая черепица , это дает вам право на скидку.

Имеет смысл проверить тарифы других страховых вашего текущего перевозчика, чтобы узнать, получаете ли вы максимальные скидки! Или, по крайней мере, узнайте, ваша текущая компания предоставляет вам эти скидки.

Независимо от того, имеете ли вы право на вальмовую крышу, скидки на защиту от ветра и атмосферостойкую крышу имеют важное значение.Но так начинается с приличной премии. Страховые компании домовладельцев знают, что у вас есть выбор на этом конкурентном рынке, поэтому вам следует сравнить страховые тарифы и покрытие , чтобы выбрать лучший полис.

Нажмите ниже и начните бесплатное онлайн-предложение по страхованию жилья. Один из наших лицензированных агентов по страхованию домовладельцев поможет вам получить наилучшие возможные скидки на крышу. Они помогут вам определить ваш тип крыши и какие скидки применимы к вам.

Надеюсь, это поможет!

Проверьте скидки на страхование крыши сегодня

К вашим услугам,
Молодой Альфред

Конструкции крыш: термины, типы и изображения

9 сентября 2011 г. | Фред (электронная почта) |

Дерек Патер недавно связался с нами, чтобы сделать обзор его уникальной системы кровельных транспортиров. Инструмент упрощает многие расчеты, необходимые для строительства крыши, и полезен для всех типов конструкций крыш.К сожалению, никто из нас в OPC не планирует строить крышу в ближайшее время, поэтому мы не можем помочь Дереку (за исключением предоставления ему этой ссылки и сообщения об инструменте, если вы планируете строить крышу). ).

Нас больше заинтересовали некоторые материалы, которые Дерек прислал в своем руководстве по кровельным транспортирам (которое доступно для скачивания по этой ссылке, если вам нужна дополнительная информация о продукте). Например, на странице 4 руководства представлено отличное руководство для начинающих по типам крыш , которое Дерек разрешил нам перепечатать здесь.Это ни в коем случае не полный список типов крыш (на самом деле список ограничен теми, которые являются хорошими кандидатами для его продукта). Но, тем не менее, это интересно. Теперь, в следующий раз, когда вы проедете мимо этого дома с фантастической крышей, у вас просто должно быть на вашем следующем доме, вы будете знать, как его назвать 🙂

Примечание редактора: эта статья была первоначально опубликована в декабре 2008 года. С тех пор мы добавили дополнительные типы крыш, термины и изображения, чтобы создать более полный список.

Типы кровельных конструкций и термины

  • Фронтон: Верхняя часть боковой стены, которая доходит до треугольной точки на коньке наклонной крыши.
  • Шатровая крыша: Тип крыши с наклонными плоскостями одинакового уклона на каждой из четырех сторон. Вальмовая крыша не имеет фронтонов.
  • Двускатная крыша: Тип крыши, имеющий наклонные плоскости с одинаковым уклоном на каждой стороне конька. Двускатная крыша обычно имеет фронтон на каждом конце.
  • Крыша Skillion: Крыша Skillion спускается с одной стороны здания на другую в один пролет и без конька. В результате внешние стены имеют разную высоту.
  • Односкатная крыша: Крыша только с одним скатом, пристроенная к более высокой стене.
    Jerkinhead Roof: Состоит из двускатной крыши с усеченной вальмовой секцией наверху для уменьшения высоты фронтона.
  • Голландский фронтон: Представляет собой комбинацию вальмовой крыши с небольшим фронтоном наверху и наклонной крышей внизу.
  • Вальмовая крыша: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой наклон, чем верхняя. Вальмовая крыша обычно имеет фронтон на каждом конце, как и стандартная двускатная крыша.
  • Мансардная крыша: Тип крыши, содержащий две наклонные плоскости с разным уклоном на каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Он не содержит Гейблов.
  • Крыша беседки: Часто шестиугольная или восьмиугольная, но обычно симметричная по своей конструкции.
  • Крыша солончака: Тип крыши с асимметричными гранями. Асимметрия создает один фасад высотой в два этажа, опускающийся до одного этажа. Крыша солончака имеет фронтон на каждом конце.
  • Шатровая пирамидальная крыша: Тип крыши, в которой все четыре стороны сходятся на пике крыши.
  • М-образная крыша: Тип крыши, аналогичный двускатной, за исключением того, что она опирается только на две несущие стены. Он также имеет центральный желоб под прямым углом к ​​переднему фасаду.
  • Крыша-бабочка: Тип крыши, образованный двумя фронтонами, которые резко наклоняются с обеих сторон к центру, напоминая крылья бабочки.
  • Комбинированная крыша: Комбинация двух или более типов крыш.
  • Мансардное окно: Конструктивный элемент, который выступает из наклонной плоскости поверхности крыши.
  • Плоская крыша: Тип крыши, которая не имеет уклона и может заканчиваться карнизом или без него.
  • Односкатная крыша: Тип остроконечной крыши с единственной поверхностью крыши, отходящей от основного здания.

Если вы ищете кровельный термин, не указанный здесь, мы нашли хороший ресурс на сайте FloridaDisaster.org. Нажмите здесь, чтобы увидеть более подробное руководство.

Фотографии типа крыши

Вот изображение каждого из этих типов крыш. Стоит отметить, что эти типы крыш можно смешивать и сочетать в одном большом доме, чтобы создать уникальный вид. Например, крыша-беседка нередко дополняет любой из этих стилей в дизайне.

Что вы думаете? Ты чему-то научился? Мы сделали!

Профессиональное веб-пространство для пользователей SoftPlan

Двухскатная крыша — это крыша, в которой вы начинаете с одного ската, а затем переходите к другому. Некоторыми примерами этого типа крыши являются мансарда, гамбрел или навес, который переходит в другую плоскость крыши.

The Mansard и Gambrel довольно просты.Вы просто устанавливаете начальный шаг, верхний шаг и горизонтальное расстояние от фасции, на котором происходит переход.

Сарай, который переходит на другую плоскость крыши, немного сложнее. Причина, по которой я говорю это, заключается в том, что многие люди будут просто использовать произвольное расстояние по горизонтали для перехода, практически не принимая во внимание то, как на самом деле будет построена крыша. Я постоянно вижу это с крышами на планах, которые мне присылают.



Рассмотрим ситуацию, показанную здесь.У нас есть крыша, которая отходит от внутренней стены крыльца, и мы хотим добавить навесную крышу с меньшим уклоном снаружи к существующей крыше. Хитрость заключается в том, чтобы сделать это, не перемещая существующий гребень.



Мы могли бы просто добавить односкатную крышу в этой области и сказать, что дело сделано. Проблема в том, что в итоге мы получаем причудливую конфигурацию фронтона.



Лучшим вариантом было бы перенести крышу к внешней стене, а затем изменить край на двойное бедро.

Когда мы перемещаем край крыши, конечно же, конек также перемещается, потому что мы увеличиваем пролет крыши. Если вы затем измените ребро крыши на Double Hip и установите соответствующие углы наклона, мы все равно не будем знать, какое горизонтальное расстояние нужно установить, чтобы вернуть конек на прежнее место. И не только это… откуда вы вообще знаете, где был первоначальный хребет?

Что я делаю в подобных ситуациях, так это рисую линию вдоль существующего хребта. Но нет возможности рисовать линии в режиме крыши.

Чтобы нарисовать линию на хребте, я использую один из этих способов.

Одно из моих сочетаний клавиш — «L» для линии. Я не помню, является ли это стандартным сочетанием клавиш, потому что я изменил так много сочетаний клавиш по умолчанию. Но попробуйте и посмотрите, работает ли это. Если это не так, вы можете назначить сочетание клавиш инструменту «Линия», следуя методу, описанному в руководстве «Сочетания клавиш ». Поскольку сочетания клавиш работают во всех режимах, этот метод позволяет рисовать линию в режиме крыши.После активации инструмента «Линия» включите «Привязки» и нарисуйте линию вдоль хребта, привязав конечные точки хребта.





У меня есть пользовательский режим, который я назвал «Видимая крыша». Пользовательские режимы — это 5 дополнительных режимов в нижней части списка режимов. Эти режимы можно изменить, чтобы сделать различные элементы видимыми или невидимыми, используя Параметры—>Видимые элементы. Для Visible Roof я сделал Roof Outline видимым. Если вы делаете это в параметрах чертежа, этот параметр применяется только к текущему чертежу.Если вы сделаете это в параметрах системы, этот параметр будет присутствовать во всех новых создаваемых вами чертежах. Чтобы переименовать пользовательский режим, перейдите в «Параметры рисования» или «Параметры системы», выберите «Пользовательские режимы рисования» и измените имя на любое другое. Если вы используете этот метод, вы можете использовать инструмент «Линия» напрямую, если у вас не установлено сочетание клавиш для «Линии». Как и в предыдущем примере, используйте привязки, чтобы нарисовать линию на исходном гребне.



После того, как вы нарисовали линию вдоль конька, вы можете переместить край крыши к внешней стене и изменить край на Двойное бедро.На этом изображении вы можете видеть линию, проведенную вдоль старой линии хребта. Если вы не видите нарисованную линию, перейдите в раздел «Видимые элементы» и включите видимость фигур в режиме крыши.





После изменения ребра на Double Hip начните редактировать настройку Distance для ребра Double Hip. По мере увеличения расстояния конек отодвигается от края крыши. По мере уменьшения расстояния конек смещается к краю крыши.



Когда вы получите правильное расстояние, гребень совпадет с линией, которую вы нарисовали вдоль исходной линии гребня.В результате получается правильно нарисованная крыша, и вы избегаете того причудливого фронтона, который вы видели с крышей Shed.



изображений дизайна вальмовой крыши, фото и картинки

фото конструкции крыши

вальмовая крыша иллюстраций

плоская крыша иллюстраций

изображение дизайна крыши дома

Предыдущий Следующий 1 / 18 Фото товары: Связанные ключевые слова: рубероид кровельный субстрат ПВХ кровельные рулоны пластиковая рулонная крыша полиэтиленовая крыша резиновая крыша в рулонах

Планы вальмовой крыши беседки 10×16 | Мои планы на открытом воздухе

Этот пошаговый проект «сделай сам» включает в себя простых прямоугольных плана вальмовой крыши беседки размером 10×16 .Это ЧАСТЬ 2 проекта, где я покажу вам, как построить вальмовую крышу для прямоугольной беседки. Эта вальмовая крыша действительно прочная и имеет крутой скат. Посмотрите ЧАСТЬ 1 проекта, где я покажу вам, как построить каркас сарая. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили).Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.





Проекты, сделанные из этих планов







План вальмовой крыши беседки 10×16

Здание-10×16-шатровая-беседка



  • E – 4 куска бруса 2×6 – длина 110 1/2″ ВАЛРОННЫЕ СТРОПИЛА
  • F – 8 кусков бруса 2×6 – длина 86 1/4″ ОБЫЧНЫЕ СТРОПИЛА
  • G – 8 кусков бруса 2×6 – длина 46″ НАСТРОИТЕЛЬНЫЕ СТРОПИЛА
  • H – 6 шт. фанеры 3/4″ – длина 48″x70″, 4 шт. – длина 29 3/4″x35″, 4 ​​шт. – длина 48″x71″, 4 шт. – 30 3/4″x34 3/4″ длиной, 2 шт. – 30 3/4″x70″ длиной КРОВЕЛЬНЫЕ ЛИСТЫ
  • I – 2 шт. пиломатериала 1×8 – длина 141 1/4″, 2 шт. – длина 211 3/4″ ОБРЕЗКИ
  • J – 300 кв. футов толя, 300 кв. футов битумной черепицы КРОВЛЯ

 Один день





Так просто построить прямоугольную беседку — Видео!











Строительство прямоугольной беседки с вальмовой крышей

Резка вальмовых стропил

Используйте брус 2×6 для вальмовых стропил.С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах балок. На одном конце сделайте составной разрез со скосом под углом 47,8 градусов.

Монтаж вальмовых стропил – беседка 10х16

Прикрепите вальмовые стропила к верхнему коньку, как показано на чертежах. Отвесьте добрую шпильку спиртовым уровнем. Просверлите направляющие отверстия и вставьте шурупы через стропила в пластины и в коньковую балку. Используйте стропильные стяжки, чтобы прикрепить стропила к пластинам.

Ряп-стропила-10×16-вальмовая-беседка

Обрежьте обычные стропила для крыши беседки из бруса 2х6.С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил.

Монтаж простых стропил – беседка вальмовой крыши 10х16

Установите обычные стропила на верхнюю часть беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы прикрепить обычные стропила к центральной стойке и к верхним перекладинам.

Домкраты-10×16-беседка

Используйте пиломатериалы 2×6 для нарожных стропил. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах. На одном конце вам нужен составной срез: косой срез на 33,5 градуса и скошенный на 50 градусов.

Установка домкратных стропил — навес 10×16

Прикрепите стропила к верхней части беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы зафиксировать стропила на месте.

Боковые панели крыши – беседка 10×16

Используйте фанеру 3/4″ для листов крыши. В качестве альтернативы вы можете использовать доски с шипами и пазами. Выровняйте края заподлицо и вставьте винты 1 5/8″ каждые 8″ вдоль рамы.

Установка листов крыши

Вырежьте и прикрепите листы фанеры к передней и задней части вальмовой крыши.

Потолочные накладки для беседки 10×16

Используйте доски 1×8 для отделки крыши. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте. Не оставляйте зазоров между планками для профессионального результата.

Монтаж кровли к беседке 10х16

Установите рубероид, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Начинайте первый ряд гонтов с полного лепестка, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половинным лепестком и седьмой с 3 вкладками.

Как построить беседку 10×16

Просмотрите ЧАСТЬ 1 проекта беседки, чтобы узнать, как построить каркас беседки. Заполните отверстия шпатлевкой по дереву, а затем отшлифуйте поверхность наждачной бумагой с зернистостью 120-220. Нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид беседки.

Планы беседки 10×16 бесплатно

Эта беседка 10×16 построена на раме, сделанной из 6×6. Вы можете легко дополнить беседку перилами, если хотите построить зону обслуживания с уникальным дизайном. Вы можете заняться этим проектом за один уик-энд и сэкономить сотни долларов. Пожалуйста, взгляните на остальные мои чертежей по дереву , потому что у меня есть более 1500 бесплатных рисунков.





Этот проект по деревообработке был около 10×16 планы вальмовой крыши беседки бесплатно .

LEAVE A REPLY

Ваш адрес email не будет опубликован.
