Вальмовая крыша с висячими стропилами: Вальмовая крыша с висячими стропилами: изучаем устройство

Содержание

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой
Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

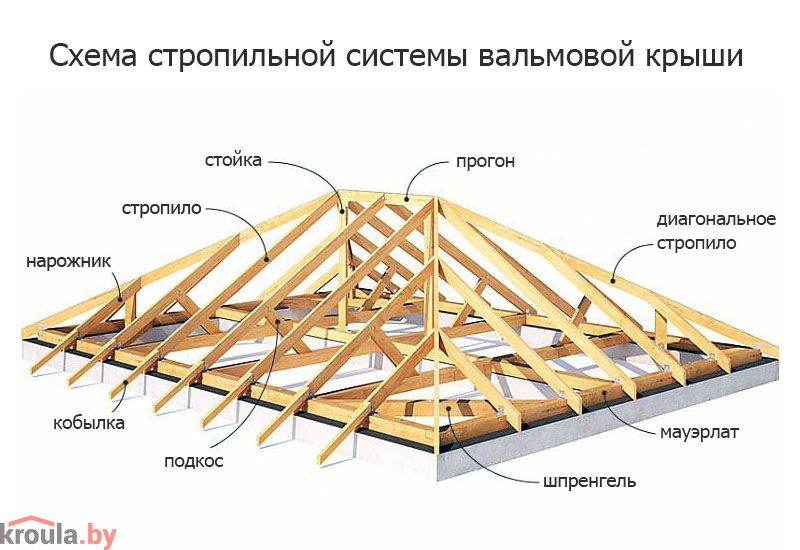

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши
  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.
Начинают всегда с вычерчивания базового плана вальмовой крыши
  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее пона

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции.

Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.


Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.


В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.


Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа.

Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.


Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Для этого потребуется сделать расчет фронтона, чтобы заказать необходимые материалы. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.


Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.


Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве.  Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.


Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.


Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.


Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.


Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.


Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.



Вальмовая крыша стропильная система без опоры

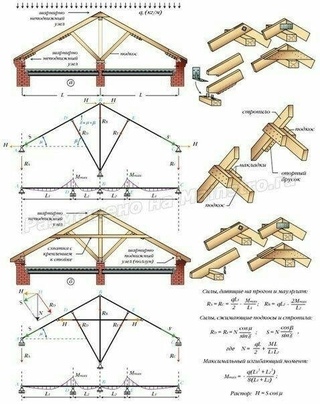

Вальмовая крыша с висячими стропилами: изучаем устройство

Конструкции с висячими стропилами востребованы при возведении крыши с опорой только на наружные стены дома. Данный принцип строительства применим как для двухскатных, так и для вальмовых крыш.

Особенности конструкции вальмовой крыши

Расчет и строительство вальмовой крыши существенно сложнее возведения односкатных и двухскатных конструкций. Четырехскатная вальмовая крыша имеет два ската в форме трапеции, и два треугольных ската (вальма). Такая конфигурация позволяет противостоять высоким ветровым нагрузкам, надежно защитить строительные конструкции от внешних воздействий. Кроме того, получившееся просторное мансардное помещение может использоваться в качестве жилого (окна для естественного освещения монтируются на скатах кровли).

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами. Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен. Эксплуатационная нагрузка передается на наружные стены постройки.

Угол наклона скатов четырехскатной крыши с висячими стропилами должен составлять более 40°.

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат. Проектирование стропильной системы требует точных расчетов и составления подробных чертежей с указанием принципов монтажа крепежных узлов. Для небольших зданий правильной геометрической формы расчеты можно выполнить самостоятельно, в других случаях рекомендуется обратиться к профессионалам, так как погрешности проекта станут причиной существенного снижения надежности крыши при эксплуатации.

На первом этапе расчетов необходимо выбрать угол наклона вальмовой крыши, что напрямую влияет на ее высоту. Для системы с висячими стропилами оптимальный угол наклона составляет 40 – 60°. Чем выше будет расположен конек, тем больше материала потребуется для возведения крыши. При этом высокая крыша – лучший вариант для регионов, для которых характерно большое количество осадков. Более пологая кровля имеет меньшую парусность и лучше противостоит ветровым нагрузкам.

При выборе угла наклона вальмовой крыши рекомендуется придерживаться правила «золотой середины» и исходить из эстетических соображений. Можно выбрать угол наклона скатов, и исходя из этого, рассчитать высоту расположения конька. Либо наоборот, определить желаемую высоту крыши, а затем вычислить угол ее наклона.

Выполняя расчет вальмовой крыши, требуется обеспечить правильное позиционирование конькового прогона. Он должен располагаться строго параллельно несущим боковым стенам, точно по центральной оси здания и равноудалено от торцевых стен. В противном случае центр тяжести крыши будет смещен, что приведет к неравномерному распределению нагрузки на стропильную конструкцию и несущие стены, что чревато деформацией и разрушением крыши.

Чертежи, подготовленные в рамках разработки проекта, должны содержать информацию о расположении, сечении, форме и размерах всех элементов стропильной системы. Учитывается их вид и конструктивные особенности, осо

Планы навесов с шатровой крышей | Конструкции сараев с вальмовой крышей

Постройте сарай до плит верхней стены. После установки стеновых плит на стены сарая вы построите односкатную крышу, выполнив следующие шаги:

В наших планах сараев используется Конечный проект каркаса вальмовой крыши. Этот тип конструкции крыши означает, что вальмовые стропила опираются на первую обычную ферму.

На этом чертеже показаны различные типы стропил, используемых для обрамления вальмовой крыши.

Шаг 1: Постройте терминальное стропило и установите его на верхние плиты.

Отмерьте половину ширины сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия Терминальных стропил. Установите стропило Терминал на верхние плиты и прикрепите его к плитам.

Отмерьте от этой точки 24 дюйма в центре вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки более чем на 3/4 дюйма, чтобы их было легче увидеть, когда вы установите стропила.

Шаг 2: Установите обычное стропило, проходящее между бедрами.

Обычное стропило проходит между двумя бедрами, как и другие обычные бедра. Он устанавливается, чтобы поддерживать стропило Терминала и упростить установку вальмовых стропил.

Шаг 3: Установите тазобедренные стропила.

Установлены два вальмовых стропила. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они такой же высоты, как и обычные стропила, которые были установлены.

Вы можете сделать это, используя прямую доску, уложенную от бедра до бедра, и убедившись, что общее стропило не слишком высокое или слишком низкое.Оно должно быть меньше 1/4 дюйма.

Шаг 4: Прикрепите стропила к тазобедренным стропилам.

Теперь вырежьте стропила и установите их между тазобедренными стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и нанести отметку на бедрах, чтобы узнать, где центральная линия верхней части стропил домкрата будет располагаться на бедрах.

Используйте прямую доску, уложенную перпендикулярно стропилам, чтобы проверить, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы крыша была плоской.

Шаг 5: Установите навесную систему бедра на противоположном конце.

Установите оконечные стропила и стропила Hip / Jack на противоположном конце сарая, следуя той же процедуре, что и с первым концом сарая.

Шаг 6: Установите общие стропила

Установите общие фермы / стропила между двумя концами навеса. Убедитесь, что макет 2′-0 «по центру

Шаг 7: Установите облицовочные доски.

Убедитесь, что концы стропил имеют одинаковую длину + — 1/4 дюйма, а затем установите облицовочную доску.
