Узлы из металлочерепицы кровли: устройство конька, монтаж фронтона, ендовы, примыкание на металлочерепице

Что такое узел примыкания кровли из металлочерепицы

Для того, чтобы крыша не текла, покрытие должно быть герметично соединено с конструктивными элементами. Места соприкосновения кровли со стеной или карнизом называются узлами кровли.

Узлы примыкания кровли самое уязвимое место, именно здесь накапливается мусор, приносимый ветром, удерживается влага и скапливается снег. Постоянное замерзание-размерзание воды в зимнее время, резкие перепады температуры разрушают кровлю, последствием которого является коррозия и протекание.

Качественно выполненный узел кровли в местах сопряжения плоскостей гарантирует долговременную эксплуатацию кровельного покрытия. Метод монтажа узла примыкания выбирается еще на стадии проектирования и зависит от места, конструкции и материала соединяемых элементов.

• Изоляция кровли в разновысотных плоскостях, переход из вертикальной плоскости в горизонтальную и наоборот.

• Соединение между собой скрепляющих элементов кровли.

Виды узлов примыканий

• пристенный

• фронтонный

• карнизный

• коньковый

• ендовый

Узел пристенный

Пристенный узел примыкания кровли из металлочерепицы образуется при соприкосновении со стеной или трубой из кирпича. Герметизация просвета достигается за счет применения планок примыкания.

При стенном вертикальном примыкании планка монтируется на дюбеля, при горизонтальном монтаже используются саморезы. Между кровельным покрытием и планкой укладывается гидроизоляционная прокладка из поролона, удерживающая талую воду. Образовавшаяся между планкой и стеной щель, заполняется герметиком.

Устройство пристенного примыкания с трубой может быть верхним и нижним. Более эффективным считается верхнее примыкание, так как обладает высокой степенью водонепроницаемости и меньше расходуется материалов.

Узел фронтонный

Используется ветровая (фронтонная) планка, прикрывающая кровлю с торцов. Защищает крепление кровли от расшатывания, возникающее под действием сильного ветра, и от проникновения влаги. Кроме защитной функции фронтонный узел обладает функцией декоративного элемента здания.

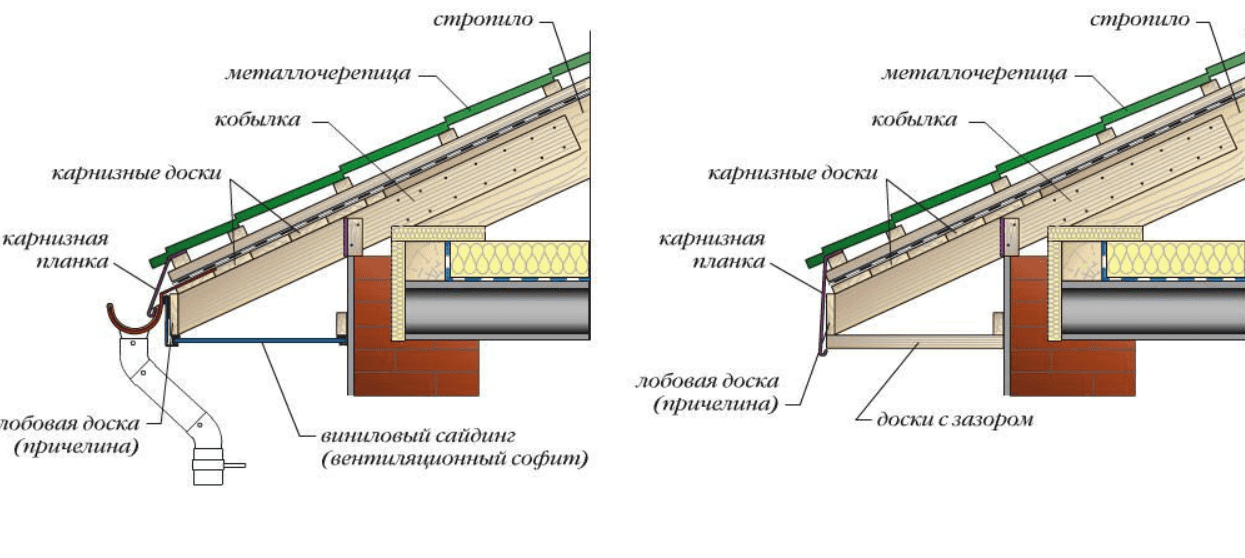

Узел карнизный

Карниз защищает от воздействия внешней среды систему стропил, закрыв низ крыши. Началу монтажа кровельных листов предшествует отделка карниза способом обрешетки. Карнизные планки монтируют внахлест, укрепляя саморезами с резиновой прокладкой, с интервалом – 25-30 см.

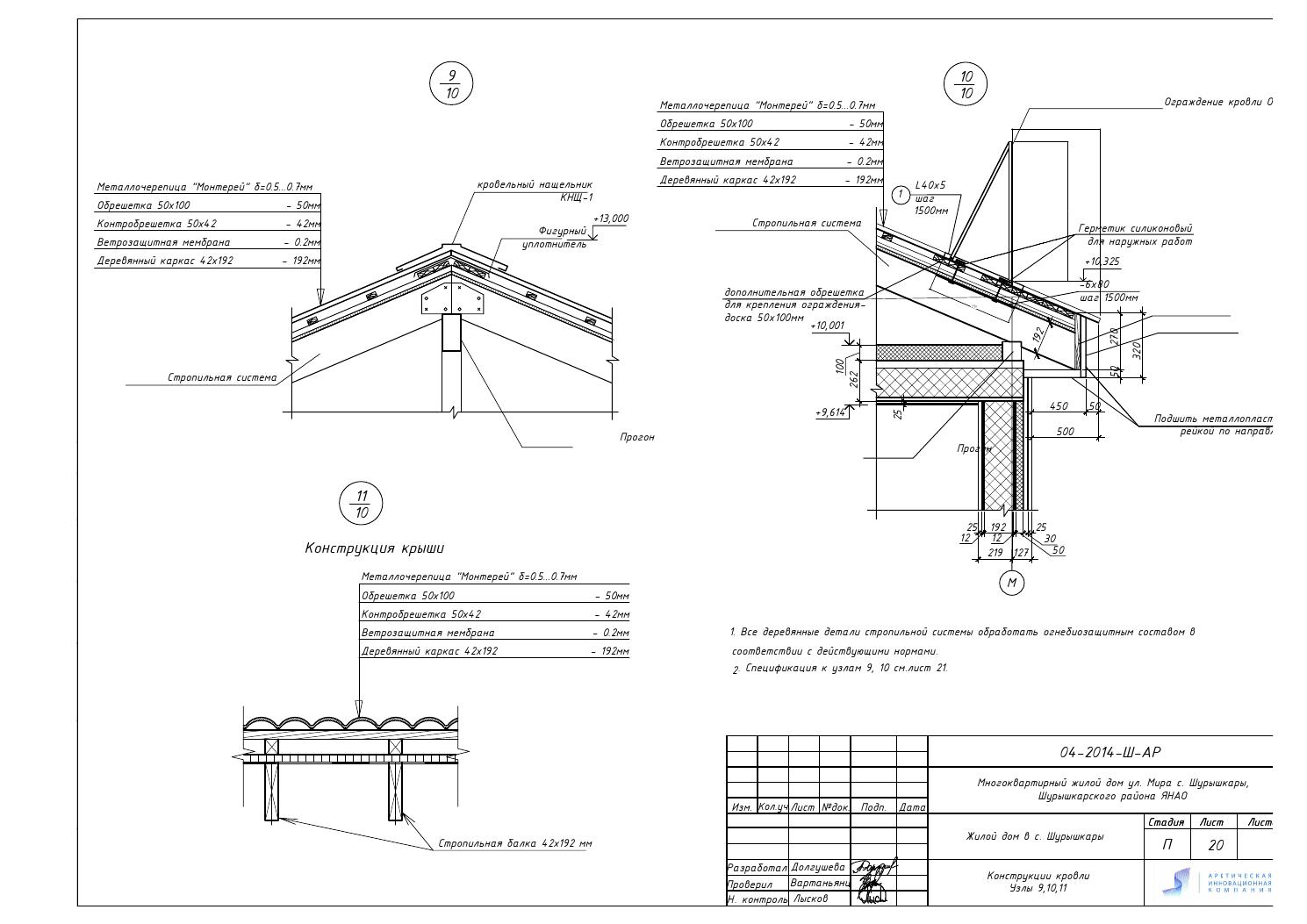

Узел коньковый

Узел коньковый монтируется на заключительном этапе строительства. Со всех сторон набивается сплошная обрешетка, сверху которой укладывается гидроизоляционный мембранный материал. Сверху мембраны монтируются листы металлочерепицы. Под конек приклеивается водонепроницаемая герметическая поролоновая прокладка, на одну сторону которой нанесен слой клея.

Узел ендовый

Конструкция кровли, образующая внутренний угол в месте соединения двух скатов – ендовый узел, играет важную роль в строительстве кровли. В этом месте сходятся, а затем отводятся дождевые и талые воды. Ендовый узел испытывает максимальную нагрузку от воздействия воды, снега и солнца в сравнении с другими узлами. Для усиления герметизации применяется специальная уплотнительная лента. Верхнее соединение защищает кровлю от мусора, листьев и влаги, а нижнее соединение предохраняет крышу от влаги и конденсата.

Качественно выполненные узлы примыкания надежно защитят дом от негативного влияния внешней среды.

Узлы металлочерепицы

Металлочерепица может быть разной по геометрии, толщине, по другим размерам, а также ее выпускают разные производители. Но технология монтажа металлических листов практически одинакова во всех случаях. В действительности процесс установки листов не представляет особых сложностей, если делать все в точности по инструкции, то можно установить кровлю из металлочерепицы своими руками. Но здесь все же есть свои нюансы, знание которых просто необходимо, если вы хотите, чтобы крыша получилась качественной, надежной и долговечной. Для крыши из металлочерепицы узлы имеют большое значение. Рассмотрим, какие они бывают, и как их правильно установить.

Основные виды узлов

В строительстве различают несколько разных узлов для металлочерепицы:

Ендовые (нижние и верхние). Ендовы крепятся специальными кровельными саморезами с шагом 30 см. Крепление планок выполняется внахлест (10 см). Если вы хотите усилить герметизацию, нужно использовать уплотнительную ленту. Верхняя ендова прикрепляется на металлочерепицу, а нижняя – к самой обрешетке. Помимо саморезов используются также скобы.

Карнизные. Основное назначение карниза – закрывать нижнюю часть крыши. Он защищает всю стропильную систему от внешнего влияния. Карниз необходимо установить до того, как крепятся листы металлочерепицы. Карнизные планки прикрепляются к первой доске сплошной обрешетки, для чего применяются саморезы с неопреновой прокладкой. Если используется высокопрофильная металлочерепица, к узлам устанавливается гребенка аэроэлемента свеса. Она предоставляет защиту кровли от проникновения птиц и обеспечивает вентиляцию.

Пристенные. Этот вид узлов служит для того чтобы заделать стык примыкания стен и кровли.

Фронтонные. Ветровые или торцевые планки предназначены для использования в отделке левого и правого фронтонов. В процессе их крепления также соблюдается нахлест (10 см), а их монтаж начинается после полной установки листов металлочерепицы.

Коньковые. Этот узел предназначен для заделки стыка сопряжения кровли в верхней области крыши. Для этого применяется зачастую металлопластиковый или металлический конек. Он предотвращает попадание атмосферных осадков внутрь конструкции.

Особенности установки узлов

От того, насколько правильно и точно установлены для металлочерепицы узлы, будет зависеть качество и долговечность всего кровельного пирога. Особое место в конструкции кровли занимают именно ендовы. На крыше это место начинается с конька и идет по направлению вниз к карнизу. Технология устройства подразумевает крепление дополнительной доски к каждой ендове.

В процессе проведения монтажных работ советуется обрезать нижнюю планку ендовы ниже, чем карнизная линия. Вдоль самой же линии обреза необходимо сделать отбортовку. Под ней устанавливается универсальный уплотнитель.

Проверить правильность сборки кровельной конструкции достаточно просто — в местах фиксации металлочерепичный лист должен касаться доски. Если технология нарушена, то листы могут быть закреплены в других местах. А это может привести к образованию зазоров и к дальнейшему протеканию.

Итак, если вы решили для металлочерепицы сделать узлы, все необходимые материалы высокого качества можно заказать в компании Илирт.
