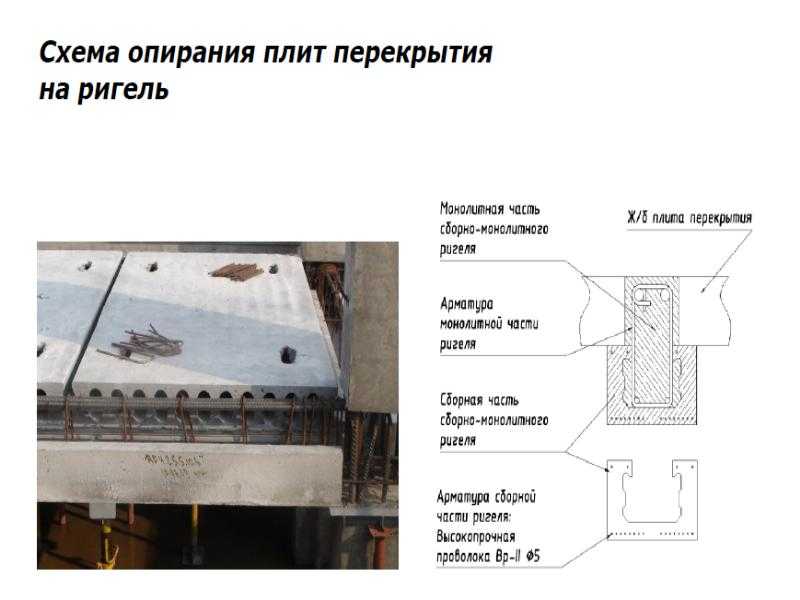

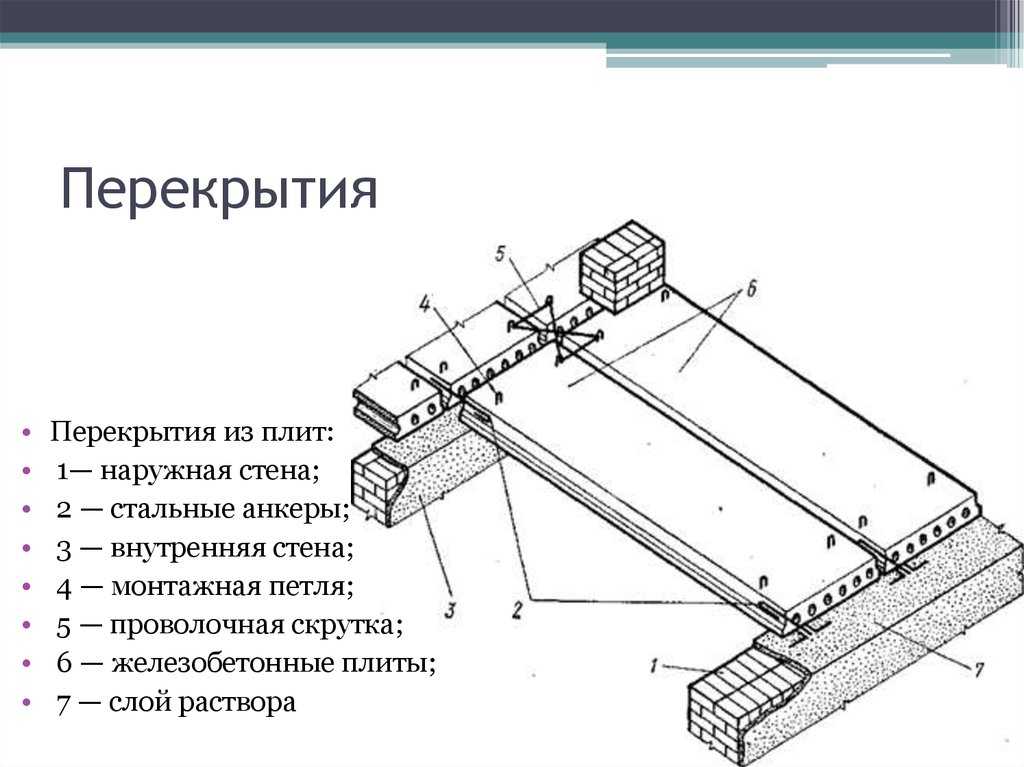

Увеличение опирания плиты на ригель: ОПИРАНИЕ ПЛИТ ПЕРЕКРЫТИЯ НА РИГЕЛЬ |

Содержание

10. Увеличение площади опирания пустотных плит.

Усиление многопролетных шарнирно опертых конструкций может производиться установкой дополнительных связей над опорами в виде надопорной арматуры с целью обеспечения неразрезности усиливаемой конструкции. Дополнительная надопорная арматура может устанавливаться при наращивании в верхней зоне конструкций при етонировании расширенных швов между плитами перекрытия или вскрытых пустот смежных многопустотных панелей (рис. 12.8).

ри проектировании усиления конструкций обеспечением их неразрезности дополнительная арматура должна заводиться за точку нулевых моментов объемлющей эпюры на длину не менее 15, где  – диаметр дополнительной надопорной арматуры.

Для уменьшения изгибающих моментов в колоннах многоэтажных многопролетных зданий от воздействия ветровой нагрузки устраивают дополнительные крестовые или портальные связи из прокатных профилей, которые закрепляют на колоннах с помощью окаймляющих стальных уголков.

Рис. 12.8. Усиление конструкций путем обеспечения их неразрезности: а – при бетонировании пустот многопустотных плит; б – при бетонировании расширенных швов между плитами; 1 – усиливаемые плиты, 2 – ригель, 3 – арматурный каркас, 4 – отверстия в плитах, 5 – бетон

Усиление коротких консолей колонн, работающих преимущественно на срез, производится увеличением их поперечного сечения путем наращивания, а также установкой дополнительной горизонтальной или наклонной предварительно напряженной арматуры.

Наращивание консолей (рис. 11.5, а) производится, как правило, снизу с установкой дополнительной замкнутой поперечной арматуры диаметром не менее 6 мм. Класс бетона наращивания принимается не менее чем класс бетона усиливаемой консоли. Поперечная арматура наращивания соединяется с оголенной арматурой колонны. Шаг дополнительной поперечной арматуры должен быть не более четверти вылета консоли и не более 150 мм.

Минимальный процент поперечного армирования принимается не менее 1 %. Необходимая высота наращивания определяется расчетом и должна составлять не менее длины вылета консоли.

При необходимости одновременного усиления консоли и сжатой зоны части колонн ниже консоли применяется наращивание на всю высоту подконсольной части колонны (рис. 11.5,

б).

Рис. 11.5. Усиление коротких консолей колонн:а – наращиванием; б – наращиванием по длине подконсольной части: 1 – усиливаемая консоль, 2 – бетон наращивания, 3 – замкнутая арматура, 4 – наклонная поперечная арматура, 5 – скобы, 6 – оголенная арматура колонны, 7 – насечка

Дополнительную наклонную или горизонтальную поперечную арматуру устанавливают по боковым граням консолей и закрепляют по концам с помощью металлических крепежных элементов (рис. 11.6). Предварительное напряжение создают путем взаимного стягивания посредством стяжных болтов или завинчиванием гаек по концам в сочетании с нагреванием дополнительной арматуры.

Необходимая площадь поперечного сечения дополнительной поперечной арматуры определяется расчетом

Рис. 11.6. Усиление коротких консолей колонн установкой дополнительнойпредварительно напряженной поперечной арматуры: а, в – наклонной; б – горизонтальной, 1 – усиливаемая консоль, 2 – наклонная арматура, 3 – горизонтальная арматура, 4 – уголок-накладка, 5 – упор, 6 – уголок, 7 – стяжной болт, 8 – гайка

Опирание ригеля на кирпичную стену

Главная » Разное » Опирание ригеля на кирпичную стену


Серия ИИ-04-10. Выпуск 1. Монтажные узлы и детали для зданий 1

Пояснительная записка

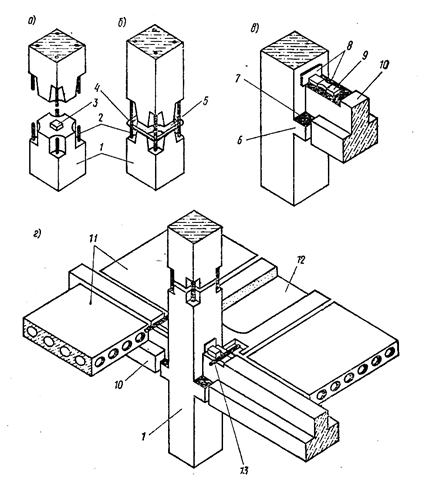

Узлы каркаса

ТД-1 Узел К-1. Установи колонии в башмак

ТД-2 Узел К-2. Стык колонн

ТД-3 Узел К-3. Опирание двухконсольного ригеля на железобетонную в консоль колонны

ТД-4 Узел К-4. Опирание одноконсольного ригеля на железобетонную в консоль колонны

ТД-5 Узел К-5. Опирание двухконсольного ригеля на металлическую в консоль колонны

ТД-6 Узел К-6. Опирание одноконсольного ригеля на металлическую в консоль колонны

ТД-7 Развертки диафрагм жесткости

ТД-8 Узел К-7а,К-7б,К-7в,К-7г. Крепление диафрагм жесткости

ТД-9 Схемы каркаса у температурного и осадочного швов

ТД-10 Узел К-8. Опирание ригеля на железобетонную консоль у деформационного шва

ТД-11 Узел К-9. Опирание ригеля на металлическую консоль у деформационного шва и в уровне промежуточной площадки лестницы

Узлы перекрытий

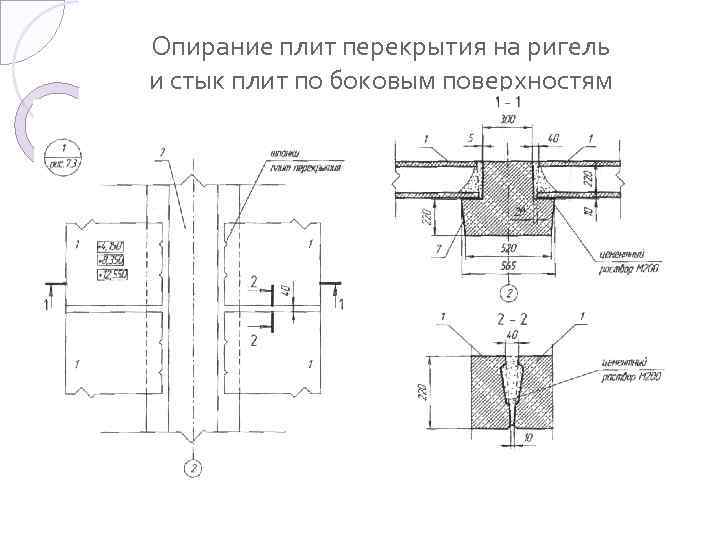

ТД-12 Узел П-1. Стык плит перекрытия между собой

ТД-13 Узел П-2. Крепление связевых плит перекрытия между собой

ТД-14 Узел П-3. Крепление связевой плиты перекрытия к ригелю

ТД-15 Узел П-4. Опирание наружной плиты перекрытия на металлический столик колонны

ТД-16 Узел П-5. Опирание доборной плиты перекрытия на металлический столик колонны у лестницы

Узлы лестниц

ТД-17 Узел Л-1. Опирание лестничной площадки ЛП-15-14

ТД-18 Узел Л-2. Крепление ограждения лестничного марша

ТД-19 Раскладка накладных проступей на лестничный марш ЛМ-58-14-17

ТД-20 Раскладка накладных проступей на лестничный марш ЛМ-58-14-14

ТД-21 Раскладка накладных проступей на лестничный марш ЛМ-29-14-9

ТД-22 Раскладка накладных плит на лестничную площадку ЛП-15-14

ТД-23 Узлы раскладки накладных плит и проступей

Узлы кровли

ТД-24 Узел КР-1. Крепление карнизной плиты к колонне при установке ее на ригель

ТД-25 Узел КР-2. Крепление карнизной плиты к колонне при установке ее на наружную плиту перекрытия

ТД-26 Узел КР-2. Крепление карнизных плит между собой

Узлы стен

ТД-27 Развертки наружных стен при решении подполья

ТД-28 Развертки наружных стен при решении подвалов

ТД-29 Развертка наружных стен надземной части

ТД-30 Узел C-1. Вертикальный стык железобетонных панелей наружных стен подвалов

ТД-31 Узел С-2. Вертикальный стык стеновых панелей

ТД-32 Узел С-3. Горизонтальный стык стеновых панелей

ТД-33 Узел С-4. Крепление верха железобетонных панелей к колонне

ТД-34 Узел С-5. Крепление верха цокольной панели в ригелю

ТД-35 Узел С-6. Крепление цокольной панели к наружной плите перекрытия

ТД-36 Узел С-7. Крепление стеновой панели к ригелю

ТД-37 Узел С-8. Крепление стеновой панели в наружной плите перекрытия

ТД-38 Узел С-9. Крепление верха стеновой панели к колонне

ТД-39 Узел С-10. Крепление углового элемента к колонне

ТД-40 Схема крепления полосовых панелей стен во внутреннем углу здания

ТД-41 Узел C-11. Крепление стеновой панели к наружной плите перекрытия во внутреннем углу здания

ТД-42 Схема крепления полосовых панелей стен у температурного шва

Узлы заделки

ТД-43 Узел заделки стыка колонн

ТД-44 Узел заделки стыка ригелей с колонной в месте примыкания связевых плит перекрытия

ТД-45 Узел заделки стыка ригелей с колонной в месте примыкания связевых плит перекрытия у наружных стен

ТД-46 Узел заделки стыка ригеля с колонной в месте примыкания наружных плит перекрытия

ТД-47 Узел заделки стыка ригеля с колонной в наружном углу здания

ТД-48 Узел заделки опирания лестничного марша на ригель

dwg.ru

Расчет узла опирания ригеля на стену

h = 680 мм

hриг = 550 мм

bриг = 250 мм

lопир = 250 мм

Рис. 1. Определение расчетных площадей сечений при местном сжатии

СЛУЧАЙ 3: Проектируется опорная плита без фиксирующей прокладки; стена без пилястры.

Р = 167,58 кН > 100 кН

Рис. 2. Схемы к расчету опорного узла с распределительной плитой

1 — опорная плита; 2 — эпюра давлений на контакте ригеля с плитой;

3 — эпюра давлений на контакте плиты с кладкой.

Требуется определить площадь плиты.

а) Принимаю размеры плиты в плане.

Длина L = 25 см. Толщина t = 22 см. Ширина В = 51см.

б) определяю А и Ас. При этом расчетная длина плиты принимается не

более 20 см.

А = Ас + 2∙h∙0,2 = 0,102 + 2∙0,68∙0,2 = 0,374 м2

Ас = В∙0,2 = 0,51∙0,2 = 0,102 м2

Вычисляю

Нахожу требуемое значение Rc

МПа

, условие прочности выполняется без усиления опорного узла по расчету.

в) нахожу расчетную несущую способность кладки

г) проверяю условие прочности

167,58 кН < 200,27 кН

Вывод: при принятой плите 0,51 х 0,25 х 0,22м прочность опорного узла обеспечена (167,58 кН < 200,27 кН).

Расчет кирпичного простенка

Рис.1. Фрагмент плана.

Рис.2. Разрез по стене.

Сбор нагрузок на несущий простенок.

Вид нагрузки

Норм

знач

кН/м2

γf

Расч

знач

кН/м2

Грузовая площадь, м2

Нагр. на простенок, кН

От покрытия

а) постоянная

от кровли

0.7128

1. 3

0.9266

19,46

от плиты покрытия

3.25

1.1

3.575

21

75,08

приведенная от ригеля

0.571

1.1

0.628

21

13,19

б) временная

снег Sg

2.4

1.4

3.36

21

70,56

Итого от покрытия

178,29

От перекрытия

а) постоянная

от пола

0,764

1. 3

0,9932

17,88

от плиты перекрытия

3.25

1.1

3.575

18

64,35

приведенная от ригеля

0.571

1.1

0.628

18

11,3

б) временная

полезная на перекрытие

2.7

1.2

3,24

18

58,32

Итого от перекрытия

151,85

От наружной стены

собственный вес (с учетом штукатурки)

12. 64

1.1

13.904

225,18

вес карнизного участка

12.64

1.1

13.904

41.712

вес надоконного участка

12.64

1.1

13.904

108,42

Нагрузка от собственного веса стены всех вышележащих этажей:

Nст = Nкарн + Nст (n-1) + Nнадок = 41.712 +225.18 + 108,42 = 600,48 кН

Нагрузка от покрытия и перекрытий от вышележащих этажей:

N1 = Nпокр + Nпер (n-2) = 178,29 + 151,85*1 = 330,14 кН

Нагрузка от перекрытия над рассматриваемым этажом:

P1 = Nпер = 151,85 кН

Расчетная продольная сила на простенок:

N = Nст + N1 + Р1 = 600,48 + 330,14 + 151,85 = 1084 кН

Расчетный изгибающий момент:

М = Р1 ∙ е1 = 151,85 ∙ 0,27 = 41 кН∙м

Расчетный коэффициент:

е0 = М/ N = 41 / 1084 = 0,038 м

Рис. 3. Схематичный разрез.

Расчетная высота стены:

l0 = 0,9H = 0.9 ∙ 2.33 = 2.097 м,

где Н — расстояние между ригелями по высоте в свету.

Рис. 4. а) эпюры изгибающих моментов в простенках

трехэтажного здания; б) величины моментов в сечениях первого этажа.

М0 = 0.26 ∙ 41 = 10,66 кН∙м

М1 = 0.47 ∙ 41 = 19,27 кН∙м

Мр1 =19,27 ∙ 1,1/2,4 = 8,83 кН∙м

Мр2 = 10,66∙ 0,7 /1,2 = 6,22 кН∙м

Простенок первоначально принимается без пилястры.

Рис. 5. Внецентренное сжатие каменных простенков.

а) Определяем площадь сечения и положение его центра тяжести.

А = b ∙ h = 3 ∙ 0.68 = 2.04 м2

е01 = Мр1 / N = 8,83 / 1084 = 0.0081 м

е02 = Мр2 / N = 6,22 / 1084 = 0.0057 м

б) Вычисляем момент инерции и радиус инерции сечений в плоскости

действия момента:

в) Определяют расчетную длину простенка, а затем гибкость.

l0 = 2.097 м

г) Определяем коэффициент продольного изгиба простенка в целом.

φ = 1

д) Определяем коэффициент mg, при толщине стены более 30 см mg = 1.

е) Определяем расстояние от центра тяжести сечения до наиболее сжатой грани сечения.

у = h/2 = 0.68/2 = 0,34 м

ж) Вычисляют коэффициент ω, учитывающий местный характер действия внецентренной нагрузки.

и) Определяют площадь сжатой части расчетного сечения Ас.

к) Определяют размер hс = 2(у-ео) сжатой части, а затем ее момент

инерции и радиус инерции в плоскости действия изгибающего момента.

hс1 = 2(0.34 – 0.0081) = 0.6638 м

hс2 = 2(0.34 – 0.0057) = 0.6686 м

л) Определяем гибкость сжатой части сечения простенка в пределах

однозначной эпюры моментов.

м) Определяем коэффициент продольного изгиба сжатой части φс = 1, а затем приведенный коэффициент φ1 = 1.

н) Вычисляем требуемое расчетное сопротивление кладки

о) Выбираем наиболее подходящие марки кирпича и раствора:

Мкирп 35, Мр 10.

Вывод: при марке кирпича Мкирп 100 и марке раствора Мр 75 удается обеспечить прочность кладки в обоих расчетных сечениях.

studfile.net

Г. Узлы опирания перекрытий, покрытий, перемычек

Глубина опирания междуэтажных газобетонных плит перекрытия и плит покрытия на несущие стены из мелких газобетонных блоков должна быть не менее 120 мм (рисунки Г1-Г4).

Под опорными участками элементов, передающих местные нагрузки на кладку, следует предусматривать слой раствора толщиной не более 15 мм, что должно быть указано в проекте.

Заделка балок и плит балконов в газобетонную кладку с восприятием опорного изгибающего момента (защемление) запрещается.

Для уменьшения эксцентриситета нагрузки от газобетонной плиты перекрытия (покрытия) на стены из мелких газобетонных блоков и устранения сколов в опорной зоне рекомендуется осуществлять опирание перекрытия на ряд кирпичей, уложенных «плашмя» на растворе (рисунок Г5) или на железобетонном поясе (рисунок Г6).

В случаях, когда значение местного напряжения под плитой перекрытия или под перемычкой превышает значение основного напряжения в стене более чем на 20%, а также в случаях, когда монтажный шов толще 30 мм, рекомендуется в местах опирания этих плит и перемычек на стену укладывать сварную сетку из арматуры диаметром 4-6 мм с ячейкой 30х30 мм в растворный шов в уровне низа плиты или перемычки (рисунок Г7).

Если прочность кладки на сосредоточенные нагрузки, рассчитанные на смятие, недостаточна, то возможно ее повышение (но не более чем на 50%) путем устройства распределительного бетонного или железобетонного пояса, который дожжен иметь толщину не менее 60 мм и класс бетона про прочности на сжатие не менее В10 с косвенным армированием не менее 0,3%. В любом случае величина сосредоточенной нагрузки на газобетонную кладку не должна превышать 30 кН от одной балки.

Опирание перекрытий непосредственно на газобетонную кладку допускается при величине распределенной нагрузки не более 0,3 кН на 1 пог. см. ширины опоры. При большей нагрузке требуется устройство распределительных поясов шириной не менее 150 мм, толщиной не менее 60 мм, армированных косвенной арматурой в количестве 0,5 % от объема бетона (не менее двух сеток).

Опорные участки плит перекрытий в зоне наружных стен должны соединяться с ними скобами ∅8 (рисунки Г2 — Г8).

Плиты перекрытия, примыкающие к самонесущей стене из газобетонных блоков, также соединяются с ней скобами (рисунки Г9, Г10).

Схема узлов опирания газобетонных или железобетонных плит перекрытия на армированные перемычки из газобетона приведена на рисунках Г11а, Г12а, а на железобетонные перемычки – на рисунках Г11б, Г12б.

Опирание газобетонных плит перекрытий на цокольную часть здания во избежание их увлажнения выполняется по гидроизоляции (рисунок А2).

Торец железобетонной плиты перекрытия должен быть закрыт эффективным утеплителем с λ ≤ 0,06 Вт /м·ºС (рисунки Г4, Г6, Г7, Г12).

Глубина опирания деревянных балок на несущие газобетонные стены должна быть не менее 120 мм. Для обеспечения распределения нагрузки от балки под нее на кладку устанавливают стальную полосу (рисунок Г13).

Схема узлов опирания железобетонных плит перекрытия на армированные перемычки из газобетона и железобетона приведена на рисунке Г14.

Схема узлов опирания балконных газобетонных (рисунок Г15) и железобетонных плит перекрытия на стену из газобетонных блоков (рисунок Г16).

Схемы устройства оконных и дверных проемов во внутренних и наружных стенах зависят от применяемых перемычек (несущие, ненесущие) и узлов опирания их на стены.

На рисунках Г17, Г18 приведены примеры устройства проемов с несущими и ненесущими перемычками. При установке оконных и дверных коробок их крепят к стенам с помощью гвоздей или винтовых анкеров (рисунки Г18, Г19).

Зазоры между поверхностью стены и коробкой заделывают минплитой или строительной пеной.

Откос окна штукатурят, а наружная подоконная часть защищается сливом из кровельной стали. Изнутри устанавливается подоконная доска.

Примеры сопряжения оконных блоков со стеной приведены на рисунках Г20, Г21.



Рисунок Г1 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (опирание по всей толщине стены)



Рисунок Г2 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (краевое опирание)



Рисунок Г3 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков



Рисунок Г4 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков



Рисунок Г5 – Опирание газобетонных плит перекрытия на наружную несущую стену из блоков по ряду кирпичей



Рисунок Г6 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков и железобетонный пояс



Рисунок Г7 – Опирание железобетонной сборной плиты перекрытия на наружную несущую стену из блоков по армированному растворному шву



Рисунок Г8 – Примыкание плиты перекрытия к несущим наружным стенам из блоков с использованием стальных скоб



Рисунок Г9 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия



Рисунок Г10 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия



Рисунок Г11 – Схемы узлов опирания газобетонного перекрытия на перемычки



Рисунок Г12 – Схемы узлов опирания газобетонного перекрытия на перемычки



Рисунок Г13 – Опирание деревянных балок перекрытия на наружную стену из блоков



Рисунок Г14 – Перемычки внутренней мелкоблочной стены каркасно-монолитного здания



Рисунок Г15 – Узел опирания балочной газобетонной плиты перекрытия



Рисунок Г16 – Узел примыкания балочной монолитной плиты перекрытия к навесной стене из блоков



Рисунок Г17 – Устройство оконного проема в несущей наружной стене из блоков



Рисунок Г18 – Схема установки анкеров для крепления оконной коробки к газобетонной кладке из блоков



Рисунок Г19 – Схема установки анкеров для крепления дверной коробки в кладке из блоков



Рисунок Г20 – Сопряжение оконного блока с несущей газобетонной стеной из блоков при железобетонной перемычке



Рисунок Г21 – Сопряжение оконного блока и подоконной части стены из блоков с облицовкой из кирпича

Вернуться к оглавлению.                                                                  Читать дальше.

rs-g.ru

6.29. Как усиливают места опирания конструкций?

Под опорами балок, ригелей, лестничных площадок, перемычек и т.п. конструкций возникают напря­жения смятия в ниже расположен­ных элементах — стенах, простен­ках, колоннах. При перегрузке опор­ных площадок усиление выполняют одним из двух способов: уменьша­ют напряжения смятия или повыша­ют прочность материала (бетона, каменной кладки) на смятие. В пер­вом случае часть нагрузки передают на дополнительные опоры — на­пример, в виде стальных стоек, зак­репленных от потери устойчивости (рис. 71, а). Чтобы дополнительная опора включилась в работу, нужно не только устранить зазор между опорными поверхностями, но еще и временно снять соответствующую часть нагрузки с существующей опо­ры. Если сделать это невозможно, то дополнительную опору следует вы­полнять преднапряженной (см. воп­рос 6.22 и рис. 67, б). Во втором случае усиливают верхние части (оголовки) колонн и простенков стальными (реже железобетонными) обоймами с предварительным напря­жением хомутов (рис. 71, б).

6.30. Как усиливают консоли железобетонных колонн?

Усилить консоль — это значит уменьшить напряжения в ее гори­зонтальной растянутой арматуре и увеличить несущую способность наклонной сжатой полосы бетона (см. вопрос 5.13). Наиболее простой и надежный способ решения этой задачи — усиление стальной обой­мой с предварительно напряженны­ми горизонтальными хомутами. Хо­муты, сжимая консоль по горизон­тали, во-первых, частично разгружа­ют рабочую арматуру, во-вторых, повышают прочность сжатого бето­на и, в-третьих, сами являются до­полнительной рабочей арматурой (при увеличении нагрузки после уси­ления). Как установлено эксперимен­тальными исследованиями, за счет обжатия несущая способность кон­соли на действие поперечной силы (опорного давления) возрастает на величину 0,7Nsp, где Nsp — суммар­ное усилие преднапряжения хому­тов. Предварительное напряжение хомутов можно создать затягивани­ем гаек (рис. 72), попарным их стя­гиванием (рис. 71, б) или электро­нагревом.

6.31. Что делать при недоста­точной глубине опирания конст­рукций?

Во избежание обрушения кон­струкций (балок, ригелей, плит) не­обходимо увеличить площадь их опо­ры. При опирании конструкций на стены или непосредственно на ко­лонны (а не на их консоли), можно использовать схему, показанную на рис. 71, а. При опирании плит на ригели (балки, фермы) и ригелей на консоли колонн наибольшее распро­странение ввиду своей простоты и ясности расчетной схемы нашло «ко­ромысло» — небольшая стальная балка, к концам которой подвеше­ны дополнительные опоры из угол­ков или швеллеров (рис. 73). Такая конструкция явля­ется не только противоаварийной, но и разгружающей, т.к. при затягивании гаек происходит предварительное напряжение подвесок, а вме­сте с этим и частичное разгружение существующих опор. Этим же способом можно подкреплять и плиты перекрытий, опирающиеся на внутренние стены с двух сторон. При опирании же­лезобетонных конструкций только с одной стороны уси­ление выглядит несколько сложнее: дополнительную опору подвешива­ют к наклонным или отогнутым под­вескам, которые закрепляют на бо­лее мощной конструкции — колон­не (при усилении опор ригеля), ри­геле (при усилении опор плиты) и т. п.

studfile.net


Смотрите также

  • Нужна ли сетка при штукатурке стен
  • Утепление стены из профлиста
  • Бюджетная штукатурка для стен
  • Как восстановить стену в гараже
  • Полукруглая стена из гипсокартона
  • Экологичный утеплитель для стен дома внутри
  • Как сделать каркас стены из профиля
  • Мозаика для стен
  • Граффити в фотошопе на стене
  • Средства от мышей в стенах
  • Нойз мс ругань из за стены

определение, назначение, виды – Здоровое питание рядом со мной

Сегодня мало кто отдает строительство дома полностью коллективу или организации. Чтобы быть уверенным в результате, необходимо контролировать работу. Для этого придется разбираться в терминологии, технических процессах и особенностях конструкции. Ригели часто встречаются при строительстве зданий, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от бруса и разберемся. Рассмотрим также типы и виды бетонных поперечин.

Что такое ригель: определение и назначение

Вообще само слово «ригель» имеет много значений. Это и немецкая фамилия, и община в Германии, и имя звезды, и многое другое. В конструкции дома присутствуют перекладины. Но многие часто затрудняются ответить, что именно. Ригель в строительстве – это часть несущей конструкции здания. Представляет собой горизонтальный элемент, соединяющий вертикальные стойки. Остальные элементы конструкции присоединяются к перекладине. То есть строительный ригель всегда располагается горизонтально между двумя стойками (при большой длине может иметь подпорные стойки). Они могут быть вертикальными или наклонными.

Ригель в строительстве — горизонтальный элемент, соединяющий стойки

Задача ригеля — механически соединить стойки, связав их в единую систему, и придать конструкции устойчивость. Также, связывая части конструкции, перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки являются ригелями

Можно найти в любом месте здания. В некоторых типах фундаментов (свайно-ростверковых, столбчатых и других, где имеются отдельные опоры), каркасе стен, перекрытиях, скатной системе кровли присутствуют ригели.

Чем он отличается от бруса

Мы разобрались, что такое ригель в строительстве. Но есть еще один элемент перекрытий и кровельной системы, который часто путают с ригелем – это балки. Балки являются несущим элементом конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — балка является частью несущей конструкции. Это каркас, на который опираются балки.

Проще всего разобраться, где балка, а где ригель — посмотреть, какая нагрузка на элемент

Лучи могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому их необходимо рассчитывать, так как они должны выдерживать длительные нагрузки. Ригель – строго горизонтальные элементы и служат для механического соединения стоек. При проектировании конструкций часто используют типовые решения, рассчитывая с определенным запасом прочности.

Чем отличается прогон от балки: чаще по форме, но в целом по назначению и функциям

Еще одно отличие ригеля от балки — материалы и форма. Брус всегда прямоугольный или квадратный в поперечном сечении. Ригели чаще имеют более сложную форму, но могут быть как квадратными, так и прямоугольными. Брус может быть деревянным или металлическим. Из этих материалов делают и перекладину, но она может быть и железобетонная. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки, перед вами ригель.

Перекладина не нагружена. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от крыши

С горизонтальными деревянными и металлическими элементами немного сложнее. Необходимо посмотреть, несут ли они нагрузку на изгиб. Если нет, то это перекладина. Иначе луч. А если элемент установлен под углом, то это именно балка.

Где применимо

Итак, балка в строительстве – это горизонтальная часть конструкции, которая соединяет вертикальные или наклонные части системы:

  • Соединяет стойки каркаса здания.
  • В рамах объединяет опоры, колонны.
  • В стропильной системе – стропила.
    Вот как их следует хранить.

Этот элемент присутствует почти в каждой части здания. Он может быть сформирован по-разному для выполнения различных задач. В простейших случаях это прямоугольный или квадратный брусок. В стропильных системах используются именно такие ригели. Стропильные системы собираются в основном из дерева и ригели для них также изготавливаются из этого материала. В общем, деревянные перекладины представляют собой обычный брус, края которого могут иметь форму четверти или шипа.

Какой может быть бетонная балка

Чаще всего железобетонные балки соединяют стойки каркаса здания. Они служат опорой для полов. При этом используется бетон высоких марок – от В22 до В60. Выбор зависит от этажности здания, а также от требуемой прочности конструкции. Для повышения надежности и прочности делают два армирующих пояса. Используется высокопрочная арматура. Все стандарты прописаны в ГОСТ 13015.3. Технические характеристики, типоразмеры указаны в ГОСТ 189.80-2015.

Выписка из ГОСТ 18980-2015

Формы и виды

Перемычки, служащие опорой для плит перекрытий, часто называют плитным ригелем. Они бывают трех видов по форме: с одной и двумя полками или без полки. Те, что с одной полкой, используются по краям конструкции. На них можно положить только край одной плиты. С двумя они помещаются в центре. Перекрытие можно разместить на двух полках с обеих сторон.

  • С одной полкой (уступом) – для укладки плиты перекрытия на одну сторону. Их еще называют однополочными.
    • Для поддержки одной плиты:
      • РОП – пустотелая;
      • ROP – ребристая.
    • Для лестниц:
      • РЛП – лестничный марш;
      • RLR – лестничные клетки.
        Типы железобетонных ригелей для опирания плит перекрытий и строительных железобетонных лестниц
  • С двумя полками (двойные полки), применяются для центральных проходов. Они поддерживают две плиты перекрытия с обеих сторон. Есть две модификации — для обычных постов и для колонок. Маркировка одинаковая, формы основания разные:
    • для стоек и колонн для кладки плит разных типов:
      • РДР – ребристая;
      • РДП – пустотелые;
    • ПКП – консольный – для опирания многопустотных плит балконов.
  • Полки без полок – похожи по форме на полки с двумя полками, но очень маленькие. Опять же, существуют разные типы плит:
    • RBR – ребристые;
    • РБП – пустотелые;
  • Просто буква «Р» — железобетонный профиль поперечного сечения.

Как видите, есть ригели для ребристых и фальшполов. Они отличаются прочностью бетона, размерами и мощностью армирования.

Расшифровка маркировки

Маркировка содержит полную информацию о железобетонном элементе. Он состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки с помощью тире. Всего блоков может быть три:

  • В первом указывается тип балки, ее размеры в дециметрах. Кодировку типа транца можно найти в абзаце выше.
  • Второй блок содержит информацию о типе используемой арматуры и несущей способности в килоньютонах на метр длины.
  • Третье — сведения об используемом бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмостойкость, устойчивость к химическим средам и др.
Несколько видов железобетонных ригелей с маркировкой и размерами по стандарту

В целом, эта тема обширна, нужно иметь под рукой много таблиц, так как запомнить все кодировки непрофессионалу нереально. Рассмотрим несколько примеров – РДП 6,56-110АIV-Na.

  • РДП – прогон двухполочный для многопустотных плит. Размеры расшифровываются так: 6,56 – высота перекладины 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
  • 110АИВ – стойки стальной арматуры из стали АИВ, несущей способностью – 110 кН/м.
  • О – буква «Н» – бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные балки должны иметь строповочные отверстия или подъемные проушины для подъема с помощью механизмов. Реализация изделий с ненапрягаемой арматурой возможна при прочности бетона не менее 70% в теплое время года и 85% зимой. Ригели межэтажных перекрытий должны иметь отпускную прочность не менее 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные микротрещины толщиной не более 0,1 мм.

ПРОКЛАДКА ОТ ПАДАЮЩЕЙ ПАНЕЛИ vs КОЛОННА КАПИТАЛ

Инженеры-строители имеют в запасе ряд вариантов, позволяющих увеличить способность плиты перекрытия к сдвигу при продавливании. В этой статье мы рассмотрим три распространенных варианта, изучим каждый и сравним друг с другом, чтобы определить, какой из них лучше всего подходит для вашего проекта. Итак, давайте углубимся в сравнение Срезная крышка по сравнению с Падающая панель по сравнению с Капитель колонны .

Учитывая, что целью каждого из этих элементов является, в частности, увеличение способности плиты к продавливанию, давайте сначала посмотрим, что такое продавливание…

Что такое продавливание

(Крышка сдвига по сравнению с откидной панелью по сравнению с капителью колонны) в некоторой степени увеличивает способность плиты к сдвигу при продавливании.

Пробивной сдвиг – это явление, при котором сосредоточенная сила на плите заставляет поддерживаемый элемент или опорный элемент физически «пробивать» плиту на всю глубину. Если плита имеет недостаточную толщину и/или вертикальная сосредоточенная нагрузка слишком высока, это приводит к разрушению при продавливании.

Разрушение при продавливании является относительно внезапным механизмом разрушения (с небольшим предупреждением об ожидающемся обрушении) и вызвано недостаточной толщиной плиты и/или недостаточной арматурой при сдвиге при локализованной сосредоточенной силе.

Иллюстрация разрушения при продавливании.

Способность плиты к сдвигу при продавливании можно увеличить, добавив в конструкцию плиты один или несколько из следующих элементов:

  • Увеличение площади поперечного сечения поверхности раздела бетона при сдвиге за счет локального увеличения толщины плиты у колонны.
  • Увеличение площади поперечного сечения зоны сдвига бетона за счет увеличения длины периметра сдвига (в плане)
  • Обеспечьте срезные лигатуры либо с помощью шпилек, либо с помощью закрытых связей локально на колонне.

Пробивной сдвиг по своей природе очень похож на односторонний сдвиг (который происходит преимущественно в односторонних плитах и ​​балках). Для подробной статьи, посвященной одностороннему сдвигу в балках, и сравнению предыдущей и текущей версий Австралийских норм проектирования бетона (AS3600-2009).и AS3600-2018 соответственно), прочтите ЭТУ статью.

Что такое срезная накладка

Срезная накладка менее распространена в Австралии и чаще используется в Соединенных Штатах, а также в других регионах…

Срезная накладка представляет собой выступ под плитой, используемый для увеличения сдвига плиты сила.

Это была прямая цитата из кода бетона США ACI 318-08. Срезная крышка строится вместе с соседней плитой. ACI 318-08 содержит рекомендации по требованиям к размерам срезной крышки…

Выдержка из стандарта США по бетону ACI 318-08, дающая рекомендации по выбору размеров накладки на срез

В зависимости от этих пропорций накладка на срез может иметь следующую форму…

Размеры накладки на срез в соответствии с нормами на бетон США ACI 318-08

Основная цель срезной крышки — увеличить способность плиты к продавливанию на опорных колоннах. Это достигается за счет увеличения длины периметра сдвига. Периметр сдвига — это линия, по которой плита может разрушиться из-за пробивного сдвига. Более длинная длина периметра сдвига приводит к большей площади поверхности сдвига бетона, что приводит к более высокой общей способности к сдвигу.

Вид сверху на плиту над опорной колонной. Слева показан периметр сдвига без накладки, справа показан периметр сдвига с накладкой (обратите внимание, что общий периметр/длина увеличены) больше.

Откидная панель — это выступ под плитой, используемый для уменьшения количества отрицательной арматуры над колонной или минимальной требуемой толщины плиты, а также для увеличения прочности плиты на сдвиг.

Это была еще одна цитата, взятая прямо из ACI 318-08. Теперь вы заметите, что ключевое различие между срезной крышкой и откидной панелью заключается в том, что откидная панель не только увеличивает способность плиты к сдвигу, но также позволяет уменьшить отрицательное армирование над колонной и уменьшить толщину соседней плиты. . Для обсуждения того, как работает изгиб в плитах, обратитесь к ЭТОЙ статье, в которой также подробно рассказывается о последующем натяжении плит.

Увеличенная толщина над колонной на большей площади в плане увеличивает жесткость на изгиб и, следовательно, уменьшает прогиб плиты. Затем это позволяет уменьшить соседние зоны плиты.

ACI 318-08 также содержит рекомендации по минимальным размерам откидной панели…

Выдержка из стандарта США по бетону ACI 318-08, дающая рекомендации по размерам откидной панели

Преобразование рекомендаций в пункте 13. 2.5. в визуальный формат, мы достигаем следующего минимального расположения…

Вид сверху на расположение откидной панели с указанием минимальных размеров в соответствии с ACI 318-08

Что такое капитель колонны

Капитель колонны отличается от срезной крышки и откидной панели в том, что капитель колонны заливается за одно целое с опорной колонной, а не с плитой.

Капитель несущей колонны представляет собой расширение верхней части опорной колонны в месте соединения с потолком плиты. Расширение колонны приводит к увеличению периметра сдвига внутри плиты, что увеличивает ее способность к сдвигу при продавливании. Капители структурных колонн не следует путать с капителями архитектурных колонн, которые более эстетичны в своем применении, чем обеспечивают структурное улучшение.

Фасад капитальной колонны, поддерживающей бетонную плиту.

Когда следует использовать срезную накладку, откидную панель или капитель колонны

Каждый вариант между срезной накладкой, откидной панелью и капитальной колонной направлен на увеличение способности плиты к сдвигу за счет модификации либо самой плиты, либо опорной колонны.

Вопрос о том, какой из них выбрать, несколько менее строгий и немного больше зависит от проекта…

  • Срезная крышка : Идеально подходит для проектов, где единственной проблемой является способность плиты к сдвигу. Внедрение срезной крышки не увеличивает толщину на большой площади, поэтому позволяет увеличить высоту потолка. Срезная крышка позволяет использовать большие площади с более высокими потолками.
  • Откидная панель: Откидная панель идеально подходит для уменьшения веса стали и повышения прочности плиты на продавливание. Из-за повышения жесткости плит он обычно также позволяет уменьшить общий объем бетона. Это идеально подходит для сценариев, когда ваш проект сильно зависит от затрат.
  • Капитель колонны: Если капитель структурной колонны можно декорировать так, чтобы она также служила архитектурным целям, это идеальное решение для сочетания формы и функции. В зависимости от вашего региона, модификации головки столбца могут быть более дорогостоящим вариантом. В Австралии, например, в наши дни капители колонн редко используются, поскольку считается более эффективным использовать откидную панель или перила.

Что лучше: противоскрипный колпачок, откидная панель или капитель колонны

В приведенной ниже таблице сравнивается противоскрипный колпачок, откидная панель и капитель колонны по различным критериям оценки

Жесткость плиты
Enhanced 2 2 2 Высота
Возможность сборки Арм.
Тоннаж
Бетон
Объем
Срезная крышка No Good Good Average Average
Drop Panel Yes Average Average Good Good
Column Capital No Хорошее Плохое Среднее Среднее

Взгляните на идеальное сочетание откидной панели и капитальной колонны

Один из моих самых любимых перекрытий в структуре автостоянки расположен прямо здесь, в моем родном городе Мельбурн.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
