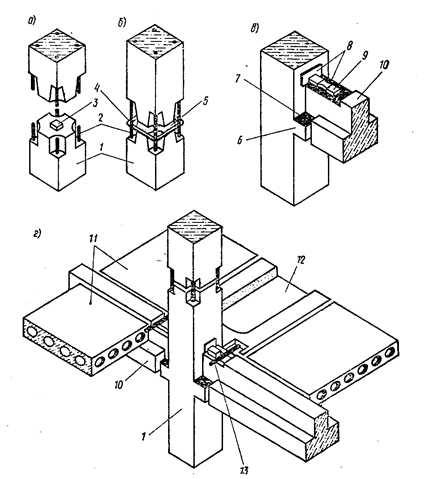

Увеличение опирания плиты на ригель: 10. Увеличение площади опирания пустотных плит.

10. Увеличение площади опирания пустотных плит.

Усиление многопролетных шарнирно опертых конструкций может производиться установкой дополнительных связей над опорами в виде надопорной арматуры с целью обеспечения неразрезности усиливаемой конструкции. Дополнительная надопорная арматура может устанавливаться при наращивании в верхней зоне конструкций при етонировании расширенных швов между плитами перекрытия или вскрытых пустот смежных многопустотных панелей (рис. 12.8).

ри проектировании усиления конструкций обеспечением их неразрезности дополнительная арматура должна заводиться за точку нулевых моментов объемлющей эпюры на длину не менее 15, где  – диаметр дополнительной надопорной арматуры.

Для уменьшения изгибающих моментов в колоннах многоэтажных многопролетных зданий от воздействия ветровой нагрузки устраивают дополнительные крестовые или портальные связи из прокатных профилей, которые закрепляют на колоннах с помощью окаймляющих стальных уголков.

Рис. 12.8. Усиление конструкций путем обеспечения их неразрезности: а – при бетонировании пустот многопустотных плит; б – при бетонировании расширенных швов между плитами; 1 – усиливаемые плиты, 2 – ригель, 3 – арматурный каркас, 4 – отверстия в плитах, 5 – бетон

Усиление коротких консолей колонн, работающих преимущественно на срез, производится увеличением их поперечного сечения путем наращивания, а также установкой дополнительной горизонтальной или наклонной предварительно напряженной арматуры.

Наращивание консолей (рис. 11.5, а) производится, как правило, снизу с установкой дополнительной замкнутой поперечной арматуры диаметром не менее 6 мм. Класс бетона наращивания принимается не менее чем класс бетона усиливаемой консоли. Поперечная арматура наращивания соединяется с оголенной арматурой колонны. Шаг дополнительной поперечной арматуры должен быть не более четверти вылета консоли и не более 150 мм.

Минимальный процент поперечного армирования принимается не менее 1 %. Необходимая высота наращивания определяется расчетом и должна составлять не менее длины вылета консоли.

При необходимости одновременного усиления консоли и сжатой зоны части колонн ниже консоли применяется наращивание на всю высоту подконсольной части колонны (рис. 11.5,

б).

Рис. 11.5. Усиление коротких консолей колонн:а – наращиванием; б – наращиванием по длине подконсольной части: 1 – усиливаемая консоль, 2 – бетон наращивания, 3 – замкнутая арматура, 4 – наклонная поперечная арматура, 5 – скобы, 6 – оголенная арматура колонны, 7 – насечка

Дополнительную наклонную или горизонтальную поперечную арматуру устанавливают по боковым граням консолей и закрепляют по концам с помощью металлических крепежных элементов (рис. 11.6). Предварительное напряжение создают путем взаимного стягивания посредством стяжных болтов или завинчиванием гаек по концам в сочетании с нагреванием дополнительной арматуры.

Необходимая площадь поперечного сечения дополнительной поперечной арматуры определяется расчетом

Рис. 11.6. Усиление коротких консолей колонн установкой дополнительнойпредварительно напряженной поперечной арматуры: а, в – наклонной; б – горизонтальной, 1 – усиливаемая консоль, 2 – наклонная арматура, 3 – горизонтальная арматура, 4 – уголок-накладка, 5 – упор, 6 – уголок, 7 – стяжной болт, 8 – гайка

ИБ 2-1 по стандарту: Серия ИИ 23-1/70

увеличить изображение

Стандарт изготовления изделия: Серия ИИ 23-1/70

Ригели с полками для опирания плит ИБ 2-1 – железобетонные опорные балки таврового сечения, применяемые в строительстве промышленных зданий и сооружений. Конструктивно элемент представляет собой вытянутый стержень горизонтальной ориентации, который имеет две полки опирания. Изделия запроектированы для перекрытий, выполняемых из ребристых плит с высотой продольного ребра 400 мм.

1. Варианты написания маркировки

Знаки маркировки записывают в следующих комбинациях:

1. ИБ 2-1;

2. ИБ 2.1.

2. Основная сфера эксплуатации

Ригели ИБ 2-1 используют в индустриальном строительстве многоэтажных зданий. Данный тип балок рассчитан на расположение в каркасе крайних опор. Шаг сетки колонн составляет 9х6 метров. Эксплуатация осуществляется в неагрессивной, слабоагрессивной или среднеагрессивной газовой среде. Элементы ригеля должны быть расположены из расчета обеспечения безопасного распределения вертикальных нагрузок с последующим перераспределением их на нижерасположенные элементы строения.

Допускается эксплуатировать изделия данного типа во всех климатических регионах, где максимальная ветровая нагрузка составляет III географического района, тип местности А.

Снеговая нагрузка принимается IV района, расчетная сейсмическая активность – до 6 баллов включительно по шкале Рихтера. Кроме того, балки рассчитываются на воздействие постоянных (вес самого ригеля, плит перекрытия, пола и перегородок), временных длительных (эквивалентная равномерно-распределенная нагрузка на перекрытие от веса стационарного рабочего оборудования, веса жидкостей и твердых тел, а также складируемых материалов) и кратковременных (ветровая, снеговая, от подвесного транспорта) нагрузок.

3. Обозначение маркировки

Знаки буквенно-цифрового шифра железобетонных ригелей позволяют классифицировать готовую продукцию по видам и маркам. В маркировке должны быть отражены ключевые данные, которые упрощают подбор номенклатуры при отгрузке товара со склада. В основной группе записывают тип конструкции, типоразмер и несущую способность, нередко вносят данные о типе арматуры, в дополнительной – данные о компании-производителе, дату выпуска и массу. Условное обозначение наносят на торец балки ближе к окончанию черной краской повышенной износостойкости из расчета сохранения маркировки на протяжении всего срока использования. Обратите внимание, что ЖБИ с нечитаемыми маркировочными надписями к отгрузке не допускаются. Шрифт должен быть различимым и читаемым (для этого применяют специальные трафареты). Код

ИБ 2-1 согласно Серии ИИ 23-1/70 читается как:

1. ИБ — двухполочный (тавровый) ригель,

2. 2 — типоразмер,

3. 1 — группа несущей способности.

Технические характеристики:

Длина = 5280;

Ширина = 650;

Высота = 800;

Вес = 4250;

Объем бетона = 1,7;

Геометрический объем = 2,7456.

4. Основные материалы для изготовления

Двухполочные ригели ИБ 2-1 изготавливают методом виброформования в типовых опалубочных формах из традиционного конструкционного бетона класса прочности В25. Настоящий стандарт предусматривает выпуск ненапрягаемых ригелей. Материалы подбирают по морозостойкости, водонепроницаемости и трещиностойкости. Огнестойкость составляет 2 часа.

Усиление конструкции производится стальными сварными каркасами, изготавливаемые из проволоки класса Ав-300 и А-400 (расчетное сопротивление растяжению принимается равной 3750 кгс/кв.см.), а также обыкновенной проволоки периодического профиля Вр-1. Для крепления ригеля с прочими элементами здания имеются ряд закладных деталей, а для перемещения балки используются специальные монтажные отверстия диаметром 50 мм (допускается применение строповочных петель). Стальные компоненты покрывают антикоррозионными составами.

5. Транспортировка и хранение

Массивные и негабаритные ригели ИБ 2-1 перевозят специализированным автомобильным, железнодорожным или водным транспортом.

Все средства транспортировки соответствуют допустимой грузоподъемности. Во время движения железобетонные изделия никак не защищены от воздействия внешней атмосферы, поэтому план доставки продумывается предварительно. Должны быть получены соответствующие разрешения на провоз ЖБИ в местах, где это запрещено. Груз сопровождает технический паспорт и прочая разрешительная документация. Для погрузки и разгрузки ригелей применяют спецтехнику. Оптимально подключать в работу автокраны, оснащенные траверсами и самобалансирующимися стропами. Строповка стальными тросами и цепями категорически не допустима.

Хранение балочной продукции осуществляется на складах штабелями. Оптимально формировать кипу в 2-3 ряда, горизонтальные слои которой проложены деревянными инвентарными подкладками толщиной 30 мм. Это позволит предохранить бетонную поверхность от сколов и появления прочих дефектов. При отгрузке товара со склада соблюдают технику безопасности, а все операции проводят максимально аккуратно.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Разница между основными стержнями и распределительными стержнями

В любой детали арматуры в плите используются стержни двух размеров. Это основные арматурные стержни и распределительные стержни. В этой статье мы обсудим разницу между основной панелью и распределительной панелью.

Чтобы правильно понять, нам нужно знать изгибающий момент на плите.

Возьмем пример.

При приложении нагрузки к плите нижняя часть плиты испытывает положительный момент (Провисание), а опоры испытывают отрицательный момент (Хоггинг). Нижняя часть, как и верхняя часть плиты, будет одновременно испытывать большие напряжения.

Прогиб будет очень большим при более коротком пролете и низким при более длинном пролете. В опоре, которая находится ближе, чем другая, будет действовать большее напряжение.

Назначение основных арматурных стержней:

Основной арматурный стержень устанавливается в направлении короткого пролета для передачи изгибающего момента, возникающего в нижней части плиты. Назначение основного стержня состоит в том, чтобы передать изгибающую нагрузку, возникающую в нижней части плиты, на балки.

1. Основной стержень арматуры расположен в нижней части плиты в более коротком направлении.

2. В качестве основного стержня используется более прочный размерный стержень.

Односторонняя плита, плита опирается на балки с двух противоположных сторон, где предусмотрен основной стержень арматуры.

В двухсторонней плите плита поддерживается балками со всех четырех сторон. Таким образом, не будет разницы в размере стержня, потому что каждая сторона должна будет равномерно передавать одинаковое количество нагрузки.

Назначение распределительных стержней:

  1. Распределительные стержни выдерживают напряжение сдвига, трещины образуются в более длинном пролете.
  2. Распределительные шины располагаются перпендикулярно верхней части основной шины.
  3. Используются стержни меньшего размера.
  4. Распределительные шины устанавливаются в направлении большей длины пролета.

Разница между основными стержнями и распределительными стержнями:

1. Основной арматурный стержень обычно используется в нижней части плиты.

Распределительные стержни размещаются в верхней части основного стержня.

2. Главный стержень используется в более коротком направлении, а распределительный стержень используется в более длинном пролете.

3. В качестве основного армирующего стержня используется стержень большего размера.

Нижний габаритный стержень используется в качестве распределительного стержня.

4. Основная арматура используется для передачи изгибающего момента на балки.

Распределительные стержни используются для сопротивления напряжению сдвига и образованию трещин в верхней части плиты.

Читайте также

  • Почему кривошипы поставляются в плите?
  • Детали армирования в односторонней плите
  • Основные правила графика гибки стержней
  • Как рассчитать сталь для круглой плиты
  • Разница между односторонней плитой и двусторонней плитой

Если вам понравилась эта статья, поделитесь ею с друзьями, а также поставьте лайк нашей странице в Facebook и присоединитесь к нашему каналу в Telegram .

Сколько стали требуется на квадратный фут сляба

Сколько стали требуется на квадратный фут сляба? Привет, ребята, в этой статье мы знаем о стали, необходимой для плиты площадью 1 квадратный фут толщиной 4 дюйма, 5 дюймов и 6 дюймов.

В процессе литья железобетонных плит количество стали, необходимой для плиты, зависит от многих факторов, таких как толщина плиты, тип конструкции здания, жилой дом, малоэтажное здание и строительство высотного здания.

Сталь, требуемая на плиту в квадратном футе, также зависит от несущей конструкции, и мы знаем, что плита передает свою статическую нагрузку и динамическую нагрузку на балку, а балка передает ее на колонну, нагрузка на колонну переносится на фундамент и, наконец, нагрузка на фундамент передается на слой почвы.

Сколько стали требуется на квадратный фут плиты

Существует два типа стали, используемой в процессе литья плиты крыши: 1) основной арматурный стержень и 2) поперечный стержень.

● основная арматура: основная арматура используется в самом коротком пролете плиты, поэтому она также известна как самая короткая арматура, обычно основная арматура используется в нижней части плиты и имеет больший диаметр стали.

◆ ——— ПОСМОТРИТЕ ЭТО ВИДЕО———–

● Распределительная арматура: — Распределительная арматура используется в более длинном пролете плиты, поэтому она также известна как самая длинная арматура, обычно распределительная арматура используется в верхней части плиты имеют меньший диаметр стали, фактически распределительный стержень надевается на основной стержень в противоположном направлении, поэтому он также известен как поперечный стержень.

● Эмпирическое правило для стали в железобетонной плите:-
Обычно практическое правило для стали в железобетонных плитах составляет от 75 до 80 кг на кубический метр на влажный объем бетона железобетонной плиты.

Мы указали, что площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты составляет 4 дюйма, 5 дюймов и 6 дюймов.

1) Требуется сталь на квадратный фут плиты 4 дюйма :- площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты 4 дюйма, затем объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 4 дюйма/12 = 0,334 куб. фута, поэтому влажный объем бетона равен 0,334 куб. метр, 1 м3 = 35,3147 кубических футов, тогда влажный объем бетона в кубометре = 0,334/35,3147 = 0,00944 м3, теперь объем бетона равен 0,00944 м3.

Эмпирическое правило для стали, необходимой для железобетонной плиты, составляет 80 кг/м3, затем количество стали, необходимое для 1 кв. фута (0,00944 м3) железобетонной плиты равно = 80 × 0,00944 = 0,755 кг.

Ответ. :- Количество стали 0,755 кг требуется на квадратный фут железобетонной плиты толщиной 4 дюйма.

2) Требуемая сталь на квадратный фут плиты 5 дюймов : площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты 5 дюймов, тогда объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 5 дюймов/12 = 0,417 куб. фута, поэтому влажный объем бетона равен 0,417 куб. фута

Теперь переведем объем бетона в кубические метры, 1м3 = 35,3147 кубических футов, тогда сырой объем бетона в кубических метрах = 0,417/35,3147 = 0,0118 м3, теперь объем бетона равен 0,0118 м3.

Эмпирическое правило для стали, необходимой для железобетонной плиты, составляет 80 кг/м3, тогда количество стали, необходимое для 1 кв. фута (0,0118 м3) железобетонной плиты, равно = 80 × 0,0118 = 0,945 кг.

Ответ. :- Количество стали 0,945 кг требуется на квадратный фут железобетонной плиты толщиной 5 дюймов.

● 3) Сталь, необходимая для 1 кв. фута плиты 6 дюймов : — площадь железобетонной плиты равна 1 квадратному футу и ​​толщине железобетонной плиты 6 дюймов, затем объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 6 дюймов/12 = 0,50 куб. фута, поэтому влажный объем бетона равен 0,50 куб. метр, 1 м3 = 35,3147 кубических футов, тогда влажный объем бетона в кубометре = 0,50/35,3147 = 0,01416 м3, теперь объем бетона равен 0,01416 м3.

Эмпирическое правило для стали, необходимой для железобетонной плиты, составляет 80 кг/м3, тогда количество стали, необходимое для 1 кв. фута (0,01416 м3) железобетонной плиты, равно = 80 × 0,01416 = 1,133 кг.

Ответ. :- Количество стали 113,3 кг требуется для 1 кв. фута железобетонной плиты толщиной 6 дюймов.
