Увеличение опирания плиты на ригель: 10. Увеличение площади опирания пустотных плит.

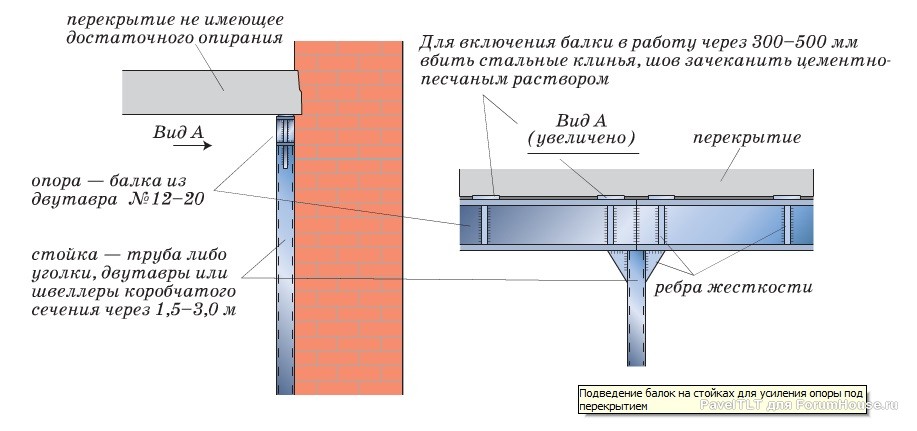

10. Увеличение площади опирания пустотных плит.

Усиление многопролетных шарнирно опертых конструкций может производиться установкой дополнительных связей над опорами в виде надопорной арматуры с целью обеспечения неразрезности усиливаемой конструкции. Дополнительная надопорная арматура может устанавливаться при наращивании в верхней зоне конструкций при етонировании расширенных швов между плитами перекрытия или вскрытых пустот смежных многопустотных панелей (рис. 12.8).

ри проектировании усиления конструкций обеспечением их неразрезности дополнительная арматура должна заводиться за точку нулевых моментов объемлющей эпюры на длину не менее 15, где  – диаметр дополнительной надопорной арматуры.

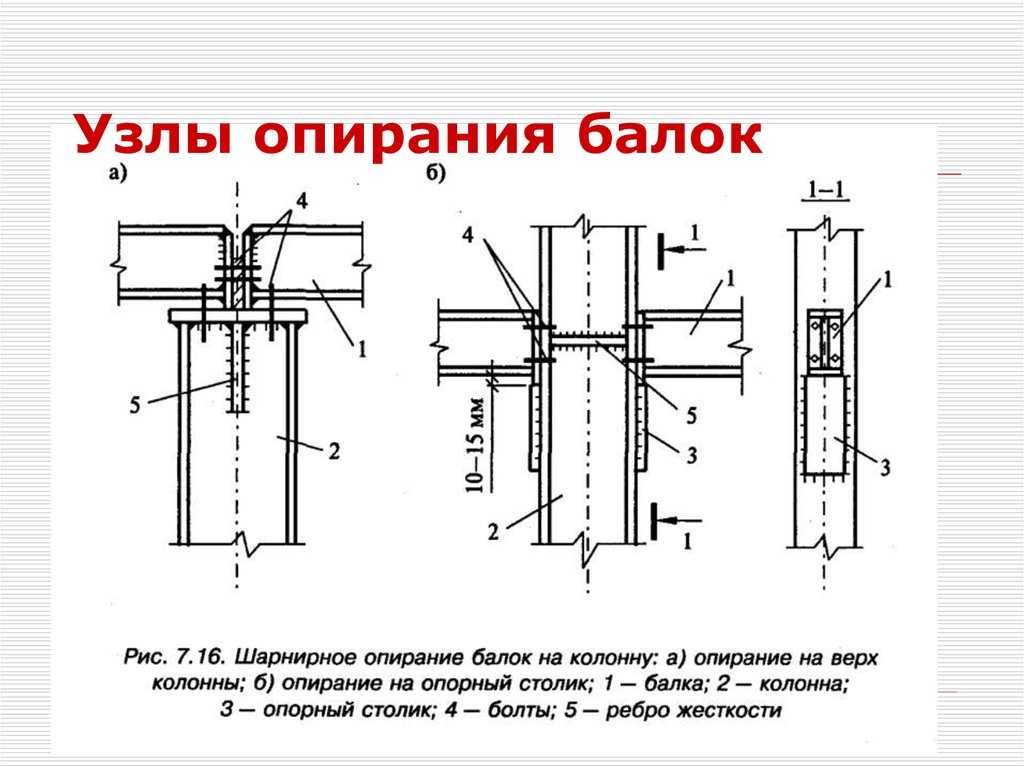

Для уменьшения изгибающих моментов в колоннах многоэтажных многопролетных зданий от воздействия ветровой нагрузки устраивают дополнительные крестовые или портальные связи из прокатных профилей, которые закрепляют на колоннах с помощью окаймляющих стальных уголков.

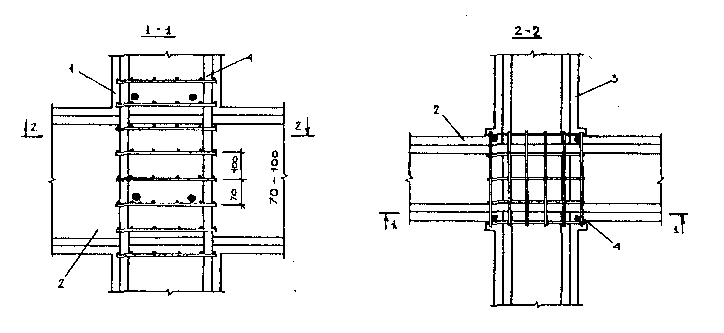

Рис. 12.8. Усиление конструкций путем обеспечения их неразрезности: а – при бетонировании пустот многопустотных плит; б – при бетонировании расширенных швов между плитами; 1 – усиливаемые плиты, 2 – ригель, 3 – арматурный каркас, 4 – отверстия в плитах, 5 – бетон

Усиление коротких консолей колонн, работающих преимущественно на срез, производится увеличением их поперечного сечения путем наращивания, а также установкой дополнительной горизонтальной или наклонной предварительно напряженной арматуры.

Наращивание консолей (рис. 11.5, а) производится, как правило, снизу с установкой дополнительной замкнутой поперечной арматуры диаметром не менее 6 мм. Класс бетона наращивания принимается не менее чем класс бетона усиливаемой консоли. Поперечная арматура наращивания соединяется с оголенной арматурой колонны. Шаг дополнительной поперечной арматуры должен быть не более четверти вылета консоли и не более 150 мм.

При необходимости одновременного усиления консоли и сжатой зоны части колонн ниже консоли применяется наращивание на всю высоту подконсольной части колонны (рис. 11.5,

Рис. 11.5. Усиление коротких консолей колонн:а – наращиванием; б – наращиванием по длине подконсольной части: 1 – усиливаемая консоль, 2 – бетон наращивания, 3 – замкнутая арматура, 4 – наклонная поперечная арматура, 5 – скобы, 6 – оголенная арматура колонны, 7 – насечка

Дополнительную наклонную или горизонтальную поперечную арматуру устанавливают по боковым граням консолей и закрепляют по концам с помощью металлических крепежных элементов (рис. 11.6). Предварительное напряжение создают путем взаимного стягивания посредством стяжных болтов или завинчиванием гаек по концам в сочетании с нагреванием дополнительной арматуры.

Рис. 11.6. Усиление коротких консолей колонн установкой дополнительнойпредварительно напряженной поперечной арматуры: а, в – наклонной; б – горизонтальной, 1 – усиливаемая консоль, 2 – наклонная арматура, 3 – горизонтальная арматура, 4 – уголок-накладка, 5 – упор, 6 – уголок, 7 – стяжной болт, 8 – гайка

на кирпичную стену, фундамент, балку, минимальное и максимальное, СНиП, монтаж

Железобетонные плиты применяются в несущем каркасе строений, перекрывают тоннели и теплотрассы. Правильная укладка плит перекрытия имеет значение для прочности и долговечности сооружения. Панели изготавливают бетонированием в формовых опалубках, изделия поставляются на стройплощадку и монтируются в проектное положение. Конструкции испытываются на прочность и другие показатели в заводских условиях, а на месте укладки проверяется качество установки.

Содержание

• 1 Технология заделки
• 2 Крепление стен к плитам
• 3 Основные назначения перекрытий
• 4 Укладка железобетонных перемычек.
• 5 Складирование плит и требования к кладке
• 6 Расчет нагрузки
• 7 Что нельзя делать с плитами?
• 8 Опорная поверхность и нюансы установки плитных перекрытий
• 9 Контроль над производством работ
• 10 Монтаж пустотных плит перекрытия СНИП
  • 10.1 Резка плит
  • 10.2 Что делать, если не удалось равномерно разложить изделия по ширине
• 11 Монтаж плит перекрытия: как правильно сделать укладку жби плит перекрытия
• 12 Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент
• 13 Некоторые расчеты
• 14 Монтаж плит перекрытия: инструкция по укладке
  • 14.1 Достоинства бетонных плит перекрытия:
  • 14.2 Недостатки монтажа перекрытия

Технология заделки

После того, как поверхность ремонтируемого потолка подготовлена, можно приступать к замешиванию гипсовой штукатурки, которая должна быть для выполнения работы средней густоты и равномерного замеса, то есть без комком и плохо перемешанных частей. Сразу можно замешивать штукатурную смесь на всю комнату, так как заделка рустов процесс относительно быстрый, хотя и трудоёмкий.

После того, как раствор готов, промазываем кисточкой смоченной в грунтовке потолочные русты, внимательно при этом, следя, чтобы не было пропусков. Выдерживать грунтовку не надо и сразу же начинаем штукатурить. Для этого небольшими мазками намазываем раствор на шов шпателем 8-12 см и когда замазанная полоска составит по длине метр, берём широкий шпатель и убираем излишки гипсовой штукатурки движением вдоль (!) руста

. Не надо пытаться подровнять смесь, проводя шпателем поперёк шва плит перекрытий, так как у нас получится яма, которая потом может быть визуально видна.

По ходу этой работы можно сразу с заделкой рустов подровнять и крупные ямы на потолке, если такие есть, только не забывайте перед штукатуркой промазать необходимое место грунтовкой, иначе впоследствии по причине плохой сцепки раствор может просто-напросто отвалиться.

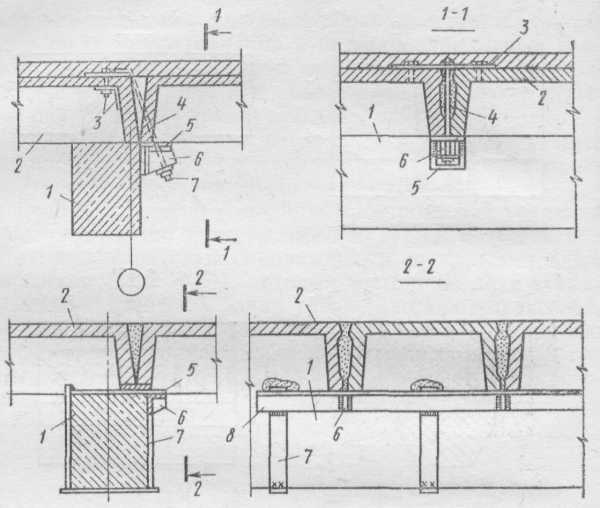

Крепление стен к плитам

Для сцепления строительных элементов понадобятся:

— анкера подходящего размера; — оборудование для сверления отверстий; — инструменты, позволяющие сгибать стальные элементы для придания им нужной формы; цементный раствор.

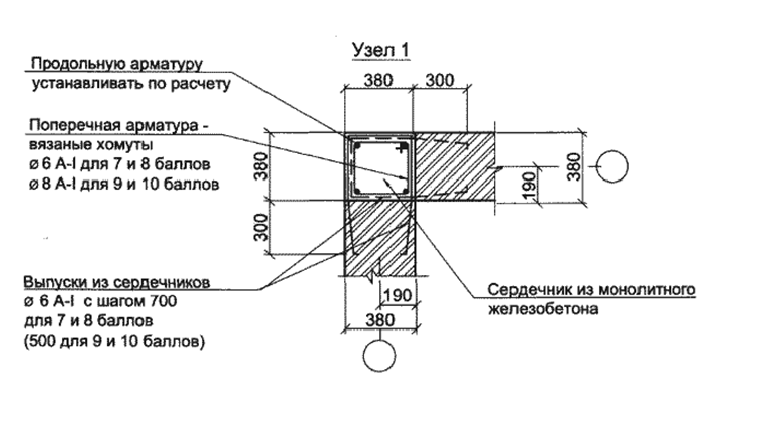

Каждый материал имеет свои особенности и потому монтаж креплений осуществляется по-разному. Так анкеровка стен к плитам в кирпичном доме производится с помощью стальных Г-образных элементов на расстоянии 3 м друг от друга. После чего металл аккуратно заделывается раствором шириной 40 мм для предупреждения коррозии.

Для устройства отверстий под коммуникации допускается опирание плит на смежные панели. В этом случае используются изогнутые стержни класса А-П диаметром не менее 12 мм. Составные анкеры требуют сварки.

Для крепления пустотелых плит к блокам из пенобетона или силикатного кирпича используют анкер МКТ из углеродной стали с внутренней резьбой, который ввинчивают в базовый материал. Жесткость узлов обеспечивается с помощью трения. Расстояние между ними должно быть не менее 6 м. Для обеспечения прочности осуществляя кладку на пористые материалы, желательно использовать анкерный пояс.

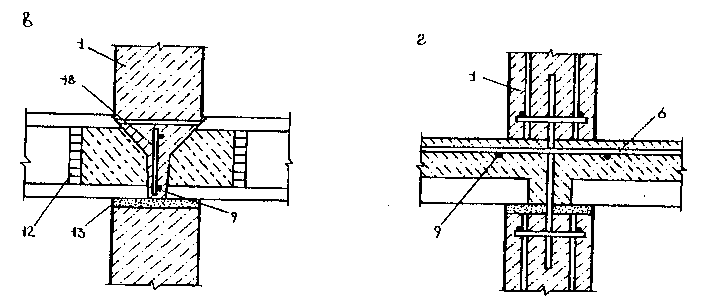

Опирание плиты перекрытия на кирпичную стену Армопояс под мауэрлат и плиты перекрытия своими руками Нахлест плиты перекрытия на стену – Минимальное опирание плит перекрытия на стену

• Все плиты должны быть в одной плоскости, проверка осуществляется по уровню. Разница поверхностей не должна превышать 20 мм.
• Класть блоки нужно так, чтобы до внешнего края оставалось достаточно места для утепления.
• Только после того как все плиты уложены, производится их анкеровка.
• Соединение панелей между собой осуществляется либо с помощью армопояса, либо путем связывания или сваривания торчащей из них арматуры.
• Во время дождя или снега проведение работ должно быть приостановлено.
• При сверлении отверстий в плитах следует следить за тем, чтобы арматура не повредилась.
• Бракованное изделие, не поддающееся ремонту, использовать нельзя, лучше его заменить.
• Перевязка плит перекрытия без проушин (без использования отверстий) допускается в случае создания армопояса.

Применяя анкер нужно учитывать несущую способность конструкции, то есть возможность крепежного приспособления нести нагрузки; стоит обращать внимание на технические характеристики материалов, прочность бетона, в противном случае возможен преждевременный износ или деформация креплений.

Перекрытие, наряду с фундаментом, стенами и крышей, является одной из основных конструктивных частей любого здания. Исходя из этого тезиса, можно уверенно утверждать, от того, насколько качественно выполнены работы по его устройству, во многом зависит надежность всего сооружения. Одним из наиболее распространенных способов выполнить перекрытия является использование для этого плиты перекрытия.

Основные назначения перекрытий

Перекрытие – это один из конструктивных элементов здания, делящий его внутреннее пространство на этажи. Перекрытие относится к несущим элементам, так как воспринимает и передает нагрузку от собственного веса, а также от оборудования и людей на стены, опоры, ригели. Выполняется оно из железобетонных плит.

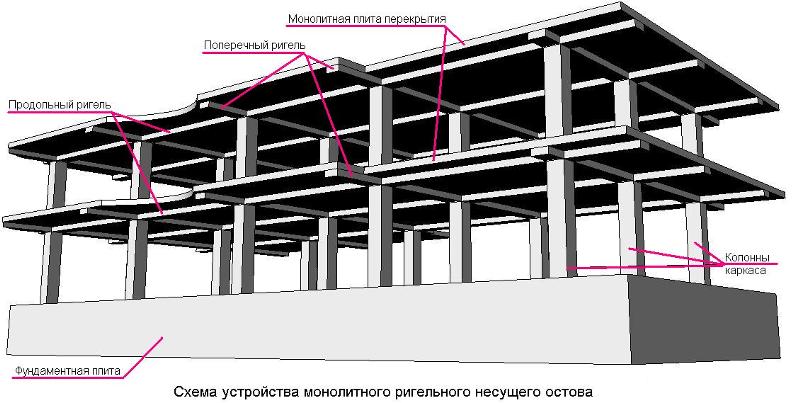

Схема перекрытия каркасного дома.

По местоположению в здании их можно разделить на:

1. Надподвальные.
2. Междуэтажные.
3. Чердачные.

По своей конструкции они подразделяются на балочные и безбалочные. Изготавливаются заводским способом из железобетона и делятся на сборно-монолитные, многопустотные, изготавливаемые из тяжелых бетонов и ячеистобетонные. Перекрытия должны отвечать таким требованиям, как прочность, звуконепроницаемость, жесткость, несгораемость и водонепроницаемость.

В основном железобетонные плиты, из которых делаются перекрытия, представляют из себя многопустотные конструкции и производятся с многоугольными, овальными и круглыми пустотами. Наибольшее распространение имеют в строительстве плиты с круглыми пустотами ПНО и ПК, несущая способность которых – 800кг/м2. Их отличает высокая прочность, полная заводская готовность к монтажу, технологичность. Такие плиты опираются на две стороны. Укладывают их на несущие стены. Перекрытия из таких плит применяются при шаге несущих стен до 9 м. Долговечность, огнестойкость, необходимая пространственная жесткость, устойчивость здания – вот что отличает такие перекрытия.

Схема монолитного перекрытия по профнастилу.

Обычные стандарты пустотных плит:

• длина – ,2 м;
• ширина – 1-1,8 м;
• толщина – 220 мм.

Основа, на которую укладываются плиты, может быть из:

• кирпича;
• железобетонных панелей;
• газобетона;
• пеноблоков.

Укладка железобетонных перемычек.

Железобетонные перемычки укладываются над оконными и дверными проёмами, для дальнейшего продолжения стен. Перемычки бывают несущие и ненесущие (заполнитель). Отличаются они между собой своей несущей способностью.

Несущие перемычки укладываются над проёмами несущих стен, такие перемычки способны нести нагрузки, уложенной на них несущей стены и перекрытия. Глубина опирания перемычки на кирпичную стену – 250 мм.

Ненесущие перемычки укладываются над проёмами перегородок и ненесущих стен, такие перемычки служат заполнением стены или перегородки и несут они только нагрузку уложенной на них кирпичной кладки. Глубина опирания железобетонных перемычек на кирпичную стену, 250 мм, на кирпичную кладку перегородки, 200 мм.

Все железобетонные перемычки укладываются на раствор марки 100, с толщиной шва 8–12 мм.

Складирование плит и требования к кладке

Правильное хранение плит перекрытия

Чувствительность к влажности и пористость материала является фактором, который требует соблюдать нормы при складировании, перевозке плит до начала монтажных работ. Панели перекрытия укладывают после установки фундаментных блоков с песчаной подушкой, сборки каркаса или возведения стен, поэтому они часто ожидают очереди с организацией складирования на земле.

Деформации при нарушении правил хранения в виде трещин, изгибов ведет к опасным разрушениям после укладки плит в монтажное положение, поэтому места складирования оборудуются и регулярно проверяется состояние панелей.

Правила укладки железобетонных панелей на хранение:

1. На землю в месте ранения нужно положить шифер, рубероид или полиэтилен. Подложка защитит от суточных температурных изменений и предотвратит появление конденсата на поверхности бетона и в пустотах.
2. После складирования плиты накрываются аналогичными материалами. Можно использовать металлические листы.
3. Допускается укладка штабеля на высоту до 2,5 м, монтажные петли находятся сверху изделия. Нельзя складировать в одном блоке продукты разного назначения и размера.
4. Деревянные прослойки ставятся после каждого ряда, размещаются одна под другой по вертикали. Панели перекрытия хранят только горизонтально, наклонное и вертикальное положение не допускается.

Толщина брусков должна составлять не меньше половины высоты плиты, прокладки предупреждают контакт бетона с металлическими петлями, уменьшают риск коррозии и упрощают работу монтажников. Штабель располагается так, чтобы до него доставала стрела крана и был подъезд транспорта.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Что нельзя делать с плитами?

Нельзя менять расчетную схему опирания

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.

Так нельзя делать!!!

Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.

Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.

Почему так происходит?

Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.

И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.

Не все плиты можно укорачивать

Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.

Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!

Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.

Плиты изготовленные по безопалубочной технологии можно делить на части.

Нельзя переворачивать ребристые плиты

Некоторые для упрощения работ кладут плиты ребрами вверх и на них уже, например, укладывают лаги. Я уже говорил, что усиленное армирование проходит только в ребрах, наверху только легкая сетка и она не выдерживает изгибающих нагрузок и плита ломается.

Опорная поверхность и нюансы установки плитных перекрытий

Специалисты рекомендуют укладывать плиты на максимально ровную поверхность, очищенную от строительного мусора. Предварительно следует подготовить растворную «постель», толщина которой составляет до 20 мм. Она формируется из цементного состава. Дополнительная прослойка улучшает качество сцепления опоры и поверхности плиты.

Цементную прослойку можно усилить арматурой до 12 мм. Такой метод установки позволяет более точно корректировать положение плит перекрытия по вертикали. При помощи стержня положение плиты фиксируются снизу, что в свою очередь предотвращает удаление раствора под весом ступенчатого монтажа плит необходимо отказаться изначально. Не допускается опирание одной плиты сразу на три основания, при котором перекрывается два пролета. Подобная установка не сулит ничем хорошим, поскольку возрастают армированные нагрузки. В сложных ситуациях существует риск нарушения целостности плиты. Если комнаты в доме располагаются таким образом, что необходимо реализовать только такую раскладку, лучше рассмотреть вариант с пропилом перегородки в средней ее части.

Как анкерить плиты перекрытия?

После установки плитных перекрытий приступают к очень важному технологическому этапу – анкеровке основания. Основным элементом выступает 240-я арматура (максимальный диаметр – 10 мм). Затем укрепленные участки заделываются заделывают цементным раствором, дабы исключить контакт с водой, строительным мусором.

Контроль над производством работ

Непосредственно перед укладкой плит перекрытий производится замер проема и определяется нужное количество плит. Не всегда эти размеры идеально подходят друг к другу. Можно уложить плиты плотно и получить зазор между стеной и последней плитой, который заделывается по особой технологии. Как вариант, можно уложить все плиты с небольшими зазорами между собой и впоследствии заделать их бетонным раствором.

Перед укладкой плит производится нивелировка опорной поверхности стен или ригелей (прогонов). Разница отметок не должна превышать 10-15 мм. Для стен из блоков (пенобетон, шлакобетон, газобетон и т. п.), перед монтажом плит перекрытий, обязательно сооружается армирующий пояс из бетонного раствора и арматуры толщиной не менее 150 мм, по всему периметру укладки плит.

Затем производится зачистка опорной поверхности от наплывов кладочного раствора и случайного мусора и нанесение подстилающего слоя бетонного раствора. Поднятая краном панель перекрытия укладывается на место. Плоскость соседней панели должна совпадать с уложенной панелью. Постоянно ведется контроль нивелиром или строительным уровнем.

Допустимый перепад не более 8-10 мм, для длины плит 4-8 м. Если он больше, панель снова приподнимают и вносят изменения в толщину растворной подушки под плитой.

Для различной длины плит имеются свои нормативы длины опирающейся части. Для стандартных ПК и ПБ с пролетом 6 м принимаются следующие минимально допустимые величины опирания:

1. 150 мм – на стены из легких бетонных блоков;

2. 90-100 мм – на кирпичные стены;

3. 75 мм – на железобетонные прогоны и ригели;

4. 70 мм – на стальные конструкции.

Излишнее опирание плит перекрытий по длине приводит к образованию мостиков холода. После укладки плит и инструментальной проверки перекрытия выполняется (если требуется в проекте) закрепление плит со стеновыми анкерами и скрепление плит между собой. Далее производится заделка стыков вдоль плит и вдоль стен.

Плиты перекрытий, которые опираются на наружные стены или элементы конструкций требуют обязательной заделки пустот на глубину до 150 мм (забутовка кирпичом и бетонным раствором).

Для высотных зданий обязательна такая же заделка пустот в плитах, которые опираются и на внутренние капитальные стены (для увеличения прочности), начиная с предпоследнего этажа и ниже.

Монтаж пустотных плит перекрытия СНИП

Железобетонные плиты — один из самых распространенных типов перекрытий.

Они обеспечивают высокую прочность и позволяют смонтировать жесткую конструкцию в максимально сокращенные сроки.

Монтаж плит перекрытия — ответственная задача, которая требует определенных знаний в области строительства. Обо всем по порядку.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону.

Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование.

Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины.

Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения — отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

После установки отверстия в зонах опирания на стены заливают легким бетоном или забивают минеральной ватой. Это необходимо для обеспечения дополнительной прочности в местах защемления в стены.

Что делать, если не удалось равномерно разложить изделия по ширине

Иногда размеры помещения не соответствуют ширине изделий, в этом случае все промежутки сгоняют в один. Это пространство перекрывают с помощью монолитного участка.

Монтаж плит перекрытия: как правильно сделать укладку жби плит перекрытия

  Самый первый шаг это заделка торцов пустотных отверстий в плите, делается следующим способом: укладывается пол кирпича в пустотное отверстие и заделается раствором на глубину 12-15 см, это делается для того чтобы не попала влага и для усиление краев.

2й шаг, опирание плиты перекрытия на стены   1 Толщина постельного шва должна составлять 10-12 мм.

Это оптимальный размер, если вы сделаете слишком толстый шов то крепкость кладки будет снижена, если шов будет тонкий то вы не выровняете блоки по горизонтали, так как блоки имеют отклонения в размерах. 2 Замешивайте столько раствора сколько вы можете затратить за 1.

5-2 часа, так как через 2 часа раствор начнет засыхать и с ним мы не рекомендуем уже работать. 3 Контроль блоков нужно производить с помощью уровня, по горизонтали и вертикали, а доводить их до нужно уровня нужно с помощью резиновой киянки.

4 Так как у блоков идет погрешность до 6мм, то толщина шва допускается 12мм плюс минус 5мм

3й шаг: правильная технология укладки плит перекрытия

Перед укладкой плит перекрытия желательно уложить арматуру 10-12 мм, чтобы плита легла, ровно и не выдавливалась сам раствор, далее расстилается цементный раствор 2 см. Оптимальное Расхождение торцов 8-12 мм. После установки делается анкеровка и заливка рустов а также заделываются пустоты.

Будьте внимательны и не укладывайте плиту перекрытия на 3ю стену   Очень важный момент, при монтаже плиты перекрытия ее нельзя опирать на 3 стены, если этого избежать нельзя, то в плите делается пропил болгаркой точно над перегородкой, для снятие напряжения

Подведем итог:

  При строительстве дома из керамических блоков porotherm смесь нужно использовать теплую, она должна быть не слишком жидкая чтобы не проваливалась в сам блок и толщина шва рекомендуется делать 12мм.

 Вопрос: Скажите я уложил плиту на 3 стены, что произойдет?

Ответ: Нежелательно так делать, в данной ситуации может возникнуть ненужное напряжение, которое может привести к образованием трещин.

Вопрос: Можно ли не класть арматуру?

Ответ: Да можно, мы рекомендуем ее класть, чтобы она легла ровно по горизонтали.

Вопрос: Скажите нужно ли делать анкеровку узлов плиты?

Ответ: Да, обязательно нужно делать.

Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент

Ленточный фундамент является наиболее распространенным вариантом опоры для частных домов и малоэтажных построек.

После того, как лента фундамента возведена, необходимо обустроить основание для пола первого этажа. В последнее время все чаще для этого используются железобетонные плиты перекрытия.

О разновидностях плит перекрытия, этапах укладки их на ленточный фундамент расскажем в статье.

Железобетонные плиты перекрытия изготавливаются по двум технологиям – с применением опалубки и без нее.

В первом случае бетон заливают в опалубку, после этого с помощью вибрации его уплотняют, на последнем этапе изделия подвергают термообработке. Железобетонные изделия данного типа можно узнать по немного неровным краям и шероховатой поверхности. Они более прочные, долговечные, обладают изоляционными свойствами.

Безопалубочная технология предполагает заливку бетонной ленты, которая после набора прочности разрезается на плиты стандартного размера. Они получаются с более гладкой поверхностью и ровными краями.

Кроме этого плитные изделия делятся на:

1. Пустотные (со сквозными продольными отверстиями).
2. Монолитные (полнотелые с усиленным армирующим каркасом).
3. Облегченные (армируются натянутой сеткой).
4. Сплошные доборные (доборные элементы из бетона высокой прочности).
5. Ребристые или шатровые (с ребрами жесткости, повышающими устойчивость к механическим воздействиям).
6. Полнотелые (самые прочные, но и самые тяжелые).

Пустотные плиты обладают хорошими теплоизоляционными и звукоизоляционными характеристиками, при этом они имеют небольшой вес. Именно ими чаще всего накрываются ленточные фундаменты в малоэтажном строительстве. Они ненамного утяжеляют общий вес здания, поэтому под них не нужно сооружать ленту повышенной прочности.

Возводя здание на подвижном грунте, иногда используют шатровые плиты. Они изготавливаются с двумя продольными ребрами жесткости, благодаря чему имеют П-образную форму. Обеспечивают максимальную защиту фундаменту и надземной части здания от деформаций.

Применяют и полнотелые перекрытия тоже, но это не самый рациональный вариант. Они слишком тяжелые для фундамента малоэтажного дома.

Выбор плит основывается на требованиях к перекрытию и не зависит от технологии монтажа на ленту. Но в маркировке указывается, на сколько опор можно класть те или иные плиты. У плит, предназначенных для укладки на две, три или четыре стороны характеристики отличаются.

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать. В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

Расчетная схема для квадратной плиты перекрытия, с опиранием по контуру

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

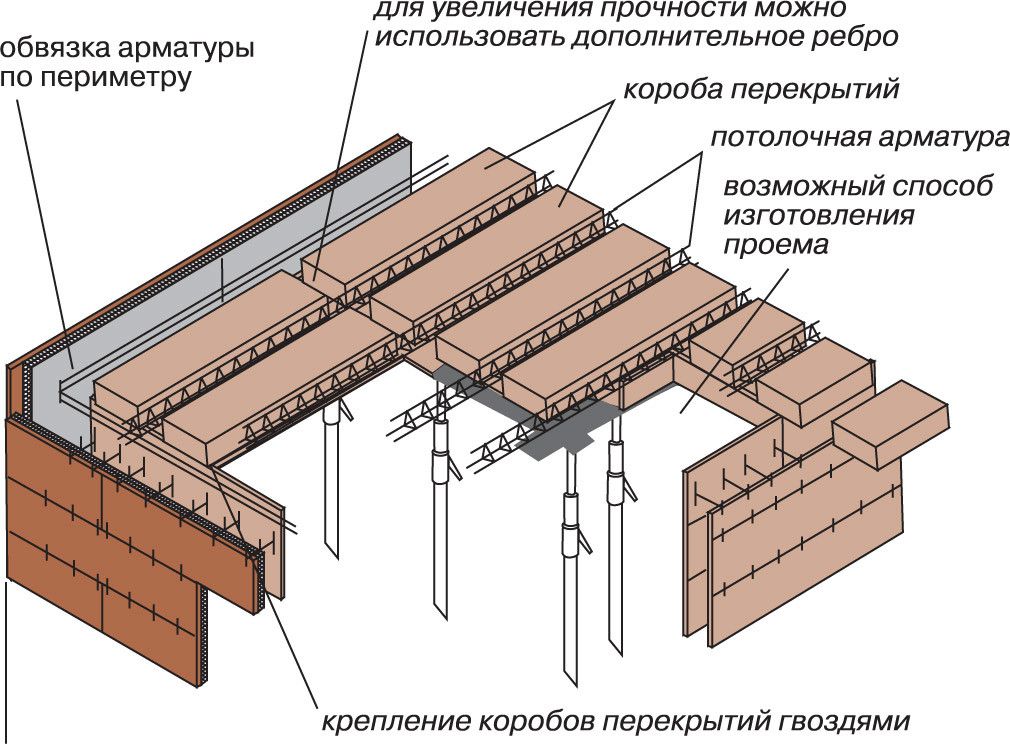

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу — 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции — это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

Монтаж плит перекрытия: инструкция по укладке

Перекрытие – это наиболее важный элемент строительного сооружения, при возведении которого обязательно использование заранее согласованного проекта, составленного с учётом требований СНиП ().

Достоинства бетонных плит перекрытия:

• надёжность;
• прочность;
• хорошая звукоизоляция;
• достаточно простой монтаж плит перекрытия.

Недостатки монтажа перекрытия

• невозможность использования в деревянных домах;
• растянутый во времени процесс бетонирования;
• тяжесть конструкции;
• необходимость использования дополнительных конструкций: опалубок, подпорок и др.

Разница между основными стержнями и распределительными стержнями

В любой детали арматуры в плите используются стержни двух размеров. Это основные арматурные стержни и распределительные стержни. В этой статье мы обсудим разницу между основной панелью и распределительной панелью.

Чтобы правильно понять, нам нужно знать изгибающий момент на плите.

Возьмем пример.

При приложении нагрузки к плите нижняя часть плиты испытывает положительный момент (Провисание), а опоры испытывают отрицательный момент (Хоггинг). Нижняя часть, как и верхняя часть плиты, будет одновременно испытывать большие напряжения.

Прогиб будет очень большим при более коротком пролете и низким при более длинном пролете. В опоре, которая находится ближе, чем другая, будет действовать большее напряжение.

Назначение основных арматурных стержней:

Основной арматурный стержень устанавливается в направлении короткого пролета для передачи изгибающего момента, возникающего в нижней части плиты. Назначение основного стержня состоит в том, чтобы передать изгибающую нагрузку, возникающую в нижней части плиты, на балки.

1. Основной стержень арматуры расположен в нижней части плиты в более коротком направлении.

2. В качестве основного стержня используется более прочный размерный стержень.

Односторонняя плита, плита опирается на балки с двух противоположных сторон, где предусмотрен основной стержень арматуры.

В двухсторонней плите плита поддерживается балками со всех четырех сторон. Таким образом, не будет разницы в размере стержня, потому что каждая сторона должна будет равномерно передавать одинаковое количество нагрузки.

Назначение распределительных стержней:

1. Распределительные стержни выдерживают напряжение сдвига, трещины образуются в более длинном пролете.
2. Распределительные шины располагаются перпендикулярно верхней части основной шины.
3. Используются стержни меньшего размера.
4. Распределительные шины устанавливаются в направлении большей длины пролета.

Разница между основными стержнями и распределительными стержнями:

1. Основной арматурный стержень обычно используется в нижней части плиты.

Распределительные стержни размещаются в верхней части основного стержня.

2. Главный стержень используется в более коротком направлении, а распределительный стержень используется в более длинном пролете.

3. В качестве основного армирующего стержня используется стержень большего размера.

Нижний габаритный стержень используется в качестве распределительного стержня.

4. Основная арматура используется для передачи изгибающего момента на балки.

Распределительные стержни используются для сопротивления напряжению сдвига и образованию трещин в верхней части плиты.

Читайте также

• Почему кривошипы поставляются в плите?
• Детали армирования в односторонней плите
• Основные правила графика гибки стержней
• Как рассчитать сталь для круглой плиты
• Разница между односторонней плитой и двусторонней плитой

Если вам понравилась эта статья, поделитесь ею с друзьями, а также поставьте лайк нашей странице в Facebook и присоединитесь к нашему каналу

Сколько стали требуется на квадратный фут сляба

Сколько стали требуется на квадратный фут сляба? Привет, ребята, в этой статье мы знаем о стали, необходимой для плиты площадью 1 квадратный фут толщиной 4 дюйма, 5 дюймов и 6 дюймов.

В процессе литья железобетонных плит количество стали, необходимой для плиты, зависит от многих факторов, таких как толщина плиты, тип конструкции здания, жилой дом, малоэтажное здание и строительство высотного здания.

Сталь, требуемая на плиту в квадратном футе, также зависит от несущей конструкции, и мы знаем, что плита передает свою статическую нагрузку и динамическую нагрузку на балку, а балка передает ее на колонну, нагрузка на колонну переносится на фундамент и, наконец, нагрузка на фундамент передается на слой почвы.

Существует два типа стали, используемой в процессе литья плиты крыши: 1) основной арматурный стержень и 2) поперечный стержень.

● основная арматура: основная арматура используется в самом коротком пролете плиты, поэтому она также известна как самая короткая арматура, обычно основная арматура используется в нижней части плиты и имеет больший диаметр стали.

◆ ——— ПОСМОТРИТЕ ЭТО ВИДЕО———–

● Распределительная арматура: — Распределительная арматура используется в более длинном пролете плиты, поэтому она также известна как самая длинная арматура, обычно распределительная арматура используется в верхней части плиты имеют меньший диаметр стали, фактически распределительный стержень надевается на основной стержень в противоположном направлении, поэтому он также известен как поперечный стержень.

● Эмпирическое правило для стали в железобетонной плите:-
Обычно практическое правило для стали в железобетонных плитах составляет от 75 до 80 кг на кубический метр на влажный объем бетона железобетонной плиты.

Мы указали, что площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты составляет 4 дюйма, 5 дюймов и 6 дюймов.

● 1) Требуется сталь на квадратный фут плиты 4 дюйма :- площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты 4 дюйма, затем объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 4 дюйма/12 = 0,334 куб. фута, поэтому влажный объем бетона равен 0,334 куб. метр, 1 м3 = 35,3147 кубических футов, тогда влажный объем бетона в кубометре = 0,334/35,3147 = 0,00944 м3, теперь объем бетона равен 0,00944 м3.

Эмпирическое правило для стали, необходимой для железобетонной плиты, составляет 80 кг/м3, затем количество стали, необходимое для 1 кв. фута (0,00944 м3) железобетонной плиты равно = 80 × 0,00944 = 0,755 кг.

Ответ. :- Количество стали 0,755 кг требуется на квадратный фут железобетонной плиты толщиной 4 дюйма.

● 2) Требуемая сталь на квадратный фут плиты 5 дюймов : площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты 5 дюймов, тогда объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 5 дюймов/12 = 0,417 куб. фута, поэтому влажный объем бетона равен 0,417 куб. фута

Теперь переведем объем бетона в кубические метры, 1м3 = 35,3147 кубических футов, тогда сырой объем бетона в кубических метрах = 0,417/35,3147 = 0,0118 м3, теперь объем бетона равен 0,0118 м3.

Эмпирическое правило для стали, необходимой для железобетонной плиты, составляет 80 кг/м3, тогда количество стали, необходимое для 1 кв. фута (0,0118 м3) железобетонной плиты, равно = 80 × 0,0118 = 0,945 кг.

Ответ. :- Количество стали 0,945 кг требуется на квадратный фут железобетонной плиты толщиной 5 дюймов.

● 3) Сталь, необходимая для 1 кв. фута плиты 6 дюймов : — площадь железобетонной плиты равна 1 квадратному футу, а толщина железобетонной плиты 6 дюймов, затем объем бетона рассчитывается путем умножения площади и толщины плиты.

Влажный объем бетона равен произведению площади и толщины плиты 1 кв. фут × 6 дюймов/12 = 0,50 куб. фут, поэтому влажный объем бетона равен 0,50 куб.
