Утепленный шведский фундамент: УШП: развод на деньги или экономия средств

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ) ⋆ Финский Домик

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин».  Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен)  —  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин».  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал «гуру»,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга.   Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:

Преимущества строительства УШП

1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т. п.
4. Система дренажа и водоотведения вокруг дома
5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью —  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.   В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УФФ —  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.   Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту».  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Реализаций строительства УФФ у тех же скандинавов может быть много —  в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.   При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.   Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по стандарту СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа «Утепленная шведская плита»» :

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если по какой-то причине Вам не подходит фундамент на винтовых сваях, если Вы склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно и активно используется для сооружения индивидуальных домов в Европе. Опыт положительный — при соблюдении технологии проблем не будет. А Хотвелл — это компания с высокой ответственностью и репутацией, которую не сильно испортили 10 лет активного строительства. Ниже мы постараемся объяснить, почему считаем утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита — это больше, чем фундамент. Это цельная инженерная конструкция, в которую интегрированы инженерные коммуникации и система обогрева «теплый пол»:

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода обладают существенными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, в которых отдельные составляющие выполняют сразу несколько функций и взаимно дополняют друг друга.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технологию УШП легко «удешевить» — много «непонятных, необязательных» этапов работ, много работ, требующих высокой квалификации и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого «удешевления» в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен определяется разницей температур (градиентом).

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективном доме выполняет функцию теплового аккумулятора, обеспечивающего тепловую инерцию дома. Это существенный бонус. С тепловым аккумулятором дом дольше «держит тепло». О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП — хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется на слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт. При этом слой утеплителя выполняет (1) функцию теплоизоляции дома, препятствуя распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании плиты. Это важный бонус. Вам не придется утеплять вводы в дом, как это делается в конструкциях с холодным подполом, не придется глубоко закапывать трубы и т.д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной «теплый пол» в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, поскольку электрические теплые полы в санузлах городских квартир практически стали нормой. Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбирайте утепленную шведскую плиту! Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с плитой фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей «теплый пол» может полностью отопить по крайней мере весь первый этаж. Дополнительные отопительные приборы не потребуются (это тоже бонус).

Прослеживая технологию УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег. Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и к ухудшению конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если Вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, то Вы и денег потратите прилично, и дополнительную нагрузку на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т.д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получаете мощный тепловой аккумулятор. Фантастика!

Минусы есть во всем. Из субъективных — это необходимость делать «всё и сразу». Многие предпочитают откладывать решение проблем на потом даже при отсутствии особых финансовых затруднений.

Говорить об объективных недостатках УШП можно только в сравнении с другими системами. Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии. Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы «ЗА») и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительства на винтовом фундаменте. УШП сразу «поднимает планку» такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и хочется лучшего, то имеет смысл строить на УШП.

Если Вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели. Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

• Исследование грунта.
• Топосъемка и разметка оптическим и электронным нивелирами.
• Проектирование и расчет УШП.
• Земляные работы.
• Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
• Монтаж закладных под ввод воды, электричества.
• Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
• Заземление.
• Дренаж.
• Ливневка.
• Утепление экструдированным пенополистиролом.
• Устройство опалубки.
• Вязка арматурного каркаса.
• Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
• Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
• Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
• Шлифовка поверхности плиты затирочными машинами.
• Уход за бетоном до набора достаточной прочности. Контроль склерометром.
• Устройство отмостков.
• Поставка всех материалов.
• Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м²
г. Москва, пос. Новофедоровское.
Сентябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м²
МО, г. Балашиха.
Октябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м²
г. Москва, д. Крекшино
Июнь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м²
Тульская обл. , Заокский р-н, д. Крюково.
Октябрь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м²
МО, Чеховский р-н, д. Филипповское.
Июнь 2018 г. Подробнее

Строительство УШП для дома общей строительной площадью 123 м²
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для храма общей строительной площадью 244 м²
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м²
МО, Раменский р-н, д. Редькино.
Август 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м²
Ярославская обл., Ярославский р-н, д. Кульнево.
Июль 2019 г. Подробнее

Строительство УШП для КПП общей строительной площадью 224 м²
МО, Красногорский р-н, КП «Вымпел».
Май 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м²
МО, Клинский р-н, д. Борозда.
Июнь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м²
МО, Дмитровский р-н, д. Нерощино.
Октябрь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м²
МО, Домодедовский р-н, д. Мансурово.
Сентябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 108 м²
МО, Дмитровский р-н, с. Орудьево.
Октябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 289 м²
МО, Пушкинский район, д. Степаньково.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м²
МО, Истринский район, д. Ядромино.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м²
МО, Раменский район, д. Первомайка.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 161 м²
МО, Ступинский район, п. Михнево.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 155 м²
МО, Солнечногорский район, д. Юрлово.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 164 м²
г. Санкт-Петербург, Курортный район, п. Белоостров.
Июль 2020 г. Подробнее

Как работает WarmForm

Видеоинструкция WarmForm

Традиционные фундаменты полагаются на рытье глубоких траншей, чтобы расширить фундамент ниже местной линии промерзания. Фундаменты должны быть ниже линии промерзания, чтобы предотвратить поднятие фундамента промерзающим грунтом и разрушение дома наверху.

WarmForm устраняет необходимость в земляных работах, используя метод, известный как неглубокий фундамент с защитой от мороза или FPSF. Для фундаментов в этой конфигурации вместо того, чтобы копать глубоко в почву, чтобы избежать промерзания, они полагаются на изоляцию дома, чтобы изолировать почву под ним и предотвратить ее промерзание. Как только мы это сделали, это позволяет вам перенаправить ценность строительства с рытья грязных ям в земле на изоляцию здания, которая приносит ценность владельцу еще долго после того, как строительство останется в памяти.

Фундамент WarmFörm основан на десятилетиях испытаний и десятках тысяч установленных примеров в Северной Европе, где он стал предпочтительной системой фундамента, поскольку он сочетает в себе изоляцию и опалубку в одном элегантном решении. Поскольку наружная сторона плиты WarmFörm предварительно обработана цементным раствором, нет необходимости отделывать открытую кромку плиты после установки. А поскольку сборные элементы изготавливаются по точным размерам, легче достичь точности размеров готовой плиты.

WarmFörm особенно подходит для применения в плитах с лучистым обогревом в строительстве с холодным климатом, поскольку трубку излучающего контура можно разместить на изоляции до укладки арматуры. Балки перекрытия и фундамента формируются за одну заливку, и после заливки не нужно снимать опалубку.

Общеизвестно, что плитный фундамент – самый дешевый способ строительства. Тем не менее, жители Северной Америки привыкли к плите на уровне только в регионах с теплым климатом. WarmFörm позволяет строителям в климатических зонах, где обычно требуется фундамент глубиной 4 фута и более, строить неглубокие плиты, соответствующие нормам, но с меньшими затратами на установку. Если вы хотите создать высокоизолированную конструкцию, нет лучшего способа убедиться, что ваша изолированная оболочка полностью окружает ваше здание.

WarmFörm основан на системах фундаментов, которые коммерциализировались в Скандинавии более 30 лет. За многие годы строители в Скандинавии усовершенствовали этот продукт, сделав его эффективным, простым в установке и надежным. У нас в США есть преимущество в том, что мы можем учиться у их науки и пользоваться ею без долгого обучения. Сегодня в Скандинавии существует множество производителей, предлагающих ряд аналогичных продуктов, но до сих пор строители в Северной Америке были вынуждены использовать импровизированные решения для изоляции вокруг обычных фундаментов из плит глубиной промерзания и фундаментных стен. Между тем, почти каждый новый дом в Скандинавии построен из морозостойких плит, таких как WarmFörm, потому что это более быстрый и эффективный способ построить плиту для холодного климата.

WarmFörm теперь доступен для всех в Северной Америке, кто хочет теплоизоляционную плиту, функционирующую так же, как системы, используемые в Скандинавии: от Välkommen до WarmFörm.

Утепленная шведская плита (УШП) своими руками — схема по технологии заливки | Своими руками

Содержание ✓

• ✓ Теплый фундамент или шведская печь своими руками – схема и технология
• ✓ Важные преимущества и технология возведения шведской плиты
• ✓ Минус шведская плита как технология фундамента
• ✓ Возведение утепленного фундамента — шведская плита
• ✓ Технология шведской плиты — видео о плюсах и минусах (очень толковое)

Теплый фундамент своими руками или шведская печь — схема и технология

Технология возведения теплых фундаментов появилась в России не так давно и еще не получила широкого распространения.
Не вдаваясь в дискуссию профессионалов, попробуем рассказать о сути этого метода.

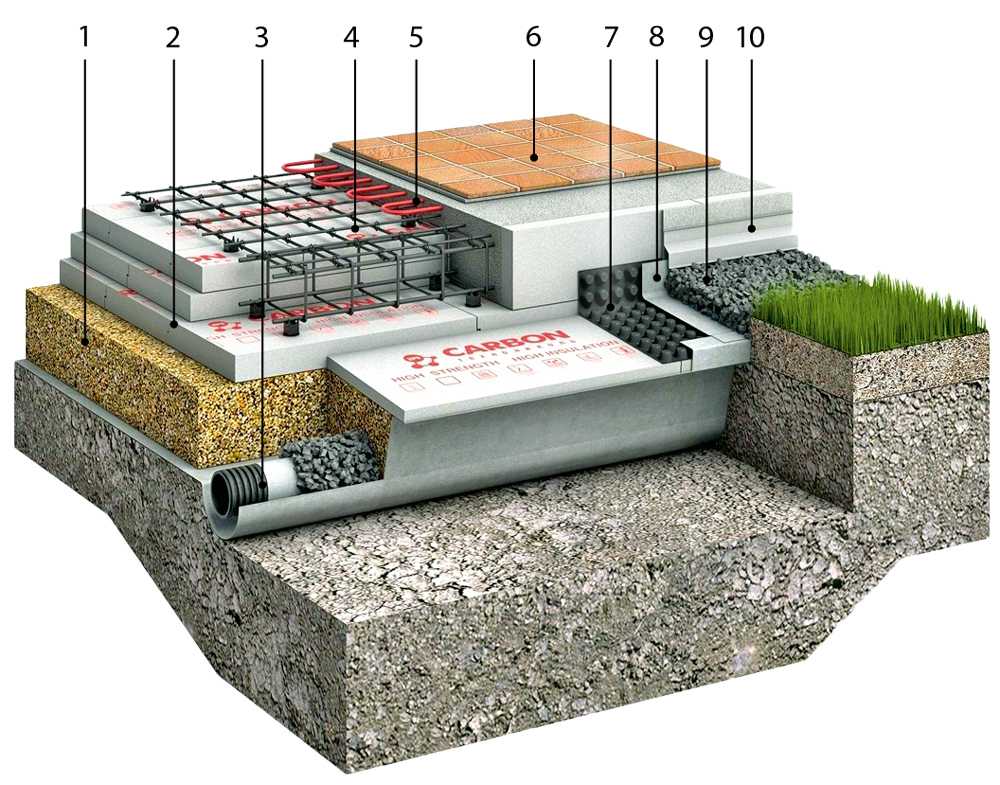

Утепленная шведская плита (УШ) представляет собой железобетонный монолит мелкозаглубленной конструкции, устраиваемый под всю площадь застройки. По сути, это улучшенный вариант старого доброго плитного фундамента.

От своего известного аналога УФС отличается наличием теплоизоляции в виде экструдированного пенополистирола, которая изолирует бетонную плиту от грунта. Благодаря системе утепления, гидроизоляции и дренажа, фундамент не боится морозного хлеста, и его можно возводить на пыхтых грунтах с большой глубиной промерзания.

В толще утеплителя предварительно скрытым образом скрыты все коммуникации, а в бетонное основание монтируется система водяного отопления. В результате готовая печь одновременно играет две роли – фундамента и пола первого этажа.

Как и любой плитный фундамент, УВП хорошо распределяет нагрузку дома по всей поверхности здания, обеспечивая конструкции прочность, стойкость к осадке и деформации стеновых элементов.

См. также: Фундамент шведская плита — конструкция и чертежи (фундамент для любого грунта)

Причем фундамент данного типа можно возводить не только на изрытом грунте, но и на любом твердом грунте.

Область применения не ограничивается строительством «тяжелых» домов из бетона или кирпича, плита также подходит для строительства деревянных и каркасных домов.

Пол первого этажа не нуждается в дополнительном выравнивании и готов к чистовой отделке. Благодаря встроенной системе «теплый пол» снижаются затраты на отопление. Работы по возведению фундамента занимают 2-4 недели.

Важные преимущества и технология возведения шведской плиты

Сначала выбирают грунт на глубину 60 см и выравнивают поверхность с минимальными отклонениями от плоскости не более 1 см/м. Затем укладывают песок и гравий, тщательно утрамбовывая каждый слой. По совмещенному основанию проложены коммуникации (канализация, водопровод, электрика). Установите опалубку и оголите периметр штапика от утеплителя.

Первый слой утеплителя толщиной 10 см распределяется по всей площади. Второй слой укрывают везде, кроме поясов под арматуру для стен, образуя дополнительные ребра жесткости по периметру фундамента и под несущими стенами.

Вяжем армирующий каркас для ребер жесткости и арматурную сетку на всю площадь плиты.

На армирующую сетку выкладывают трубы теплого пола и, во избежание деформации при заливке бетона, прижимают их воздухом, давая 4 атмосферы. Осталось залить бетон.

Минус шведская плита как технология фундамента

Для возведения СШП необходим проект и строители с соответствующей квалификацией. Качество фундамента зависит от того, насколько тщательно выполнен каждый этап, начиная с уплотнения песчаной подушки и снятия общей плоскости.

Инженерные коммуникации следует предусмотреть заранее — после готовности фундамента изменение их положения станет невозможным. К сожалению, ремонтопригодность коммуникаций, проложенных в толще утепленной плиты, практически нулевая.

Муравьи также часто заводятся в экструдированном полистироле. Дополнительную защиту от насекомых можно предусмотреть еще на этапе возведения фундамента, но это удорожит конструкцию.

Смотрите также: Дом на отапливаемой шведской печи — строительство и проект

Устройство утепленного фундамента — шведская плита

Технология шведской плиты — видео о плюсах и минусах (очень толковое)

УТП (утепленная шведская плита).
