Утепленный шведский фундамент: Шведская плита фундамент технология строительства и утепления. Пенополистирол для УШП

Содержание

Строительство утепленной шведской плиты, цена в Красноярске

   УШП – это монолитный утепляемый низкозаглубленный фундамент, в который сразу закладываются водопровод, канализация и теплые полы. Отличная несущая способность такой плиты позволяет использовать ее на насыпных, пучинистых и слабых грунтах, в регионах, где грунт промерзает, а также в химически агрессивных грунтах – за счет высокой устойчивости пенополистирола, окружающего фундаментную плиту со всех сторон.

  Шведский утепленный фундамент прекрасно подходит для малоэтажного и коттеджного строительства. Рекомендуется для возведения деревянных домов (из бревен, бруса), домов из кирпича и блоков.

   УШП-фундамент – не универсальное решение, а лишь одно из возможных. Как и у других конструкций фундамента, у УШП есть свои плюсы и минусы. Существуют факторы, препятствующие применению утепленных фундаментов этой конструкции из-за их невысокой жесткости, есть и факторы, которые способствуют выбору УШП в качестве фундамента.

   Ключевая особенность УШП – утепление экструдированным пенополистиролом (пенопластом) снизу и по всем боковым граням, а также закладка в толщу плиты труб водяного отопления. Таким образом, в сборе утепленная шведская плита представляет собой одновременно:

  • фундамент;
  • перекрытие первого этажа;
  • отопительную систему первого этажа;
  • черновой пол.

   На нее можно сразу устанавливать стены, а затем монтировать чистовые напольные покрытия.

ПРЕИМУЩЕСТВА УШП

   Среди многочисленных преимуществ УШП можно назвать следующие:

  • Шведская плита, утепленная снаружи, является аккумулятором тепла, что позволяет достичь стабильной температуры в доме.
  • Нет необходимости возводить стяжку для теплых полов.
  • В стыках пола и стен, в углах отсутствуют мостики холода.
  • УШП-фундамент быстро возводится, сокращая время строительства.
  • Толстый слой утеплителя сокращает теплопотери, позволяя сэкономить на отоплении.
  • За счет применения водонепроницаемого пенополистирола достигается хорошая гидроизоляция фундаментной плиты.
  • Уменьшение толщины плиты за счет того, что жесткий утеплитель помогает распределять нагрузку на грунт и не передает деформации на саму плиту при его движении.
  • Температурный режим плиты намного стабильнее, за счет чего она медленнее разрушается.
  • Перед заливкой плиты под нее закладывают дренаж и канализацию, а в теле плиты размещаются электрокабеля и водопровод – то есть, все коммуникации оказываются скрытыми. Это экономит время и сокращает число технологических операций.
  • Для осуществления всех работ по укладке УШП не требуется использование тяжелой техники.

ЭТАПЫ ВОЗВЕДЕНИЯ УШП

В основе фундамента лежит подушка из утрамбованных песка и дренажа. На нее закладывается слой теплоизоляционного материала, на которой лежит собственно плита, армированная 12-миллиметровыми арматурными прутками – в ней забетонированы трубы теплого пола и прочие коммуникации.

Особенностью такой конструкции является то, что шведская плита защищена теплоизолятором по бокам и снизу. Под стенами располагаются ребра жесткости, это позволяет повысить прочность и сэкономить бетон. Ребра жесткости обыкновенно имеют толщину около 20см, а остальная площадь плиты – около 10см. Под плитой располагается около 20см утеплителя, что позволяет сделать дом очень теплым.

Процедура возведения фундамента выглядит следующим образом.

Сначала вынимается верхний слой грунта. Затем засыпается и трамбуется песок, укладывается дренаж, монтируются трубы инженерных коммуникаций. Засыпается и трамбуется гравий. По периметру фундамента возводится опалубка, и по бокам прокладывается слой боковой теплоизоляции – экструдированного пенополистирола. Затем укладывается необходимое количество пенополистирола, формирующего основной слой теплоизоляции. После этого укладывается двенадцатимиллиметровый арматурный пруток, прокладываются трубы системы “теплый пол”.

Особенности монтажа

Для того, чтобы обеспечить нормальную работу фундамента и предотвратить морозное вспучивание, следует предусмотреть обустройство системы отвода грунтовой воды (в ее роли может выступать дренажная система по периметру объекта). Важным моментом является и обустройство невспучивающейся подготовительной подушки из щебня или крупного песка (если они закладываются послойно – их рекомендуется разделить геотекстилем).

К используемому теплоизоляционному материалу, на который будут передаваться все нагрузки сооружения, выдвигаются высокие требования по прочности. Поэтому будет рационально использовать специальные утеплительные плиты для фундаментов – они отличаются высокой прочностью на сжатие и низкими показателями водопоглощения.

Утепленная шведская плита: разбираем все тонкости

Легкий, прочный и теплый фундамент с коммуникациями, на сооружение которого уйдут не месяцы, а считанные недели – всеми этими преимуществами обладает утепленная шведская плита. Узнаем, как обустроить такое основание.

Что такое утепленная шведская плита

Есть разные типы фундаментов. При их проектировании основной упор делается на прочность и надежность основания, его способности без деформации держать несущие перекрытия. При этом теплоизоляционные свойства фундамента считаются вторичными, а зря. В регионах с суровым климатом это качество очень востребовано. Утепленная шведская плита (УШП) – это энергосберегающее утепленное основание, созданное по особым технологиям. Такой фундамент обладает вескими преимуществами, которые уже оценили многие россияне, которые решили сделать основание из УШП для своих загородных коттеджей.

Достоинства утепленной шведской плиты

К плюсам подобной конструкции можно отнести следующие факторы:

— Быстроту и простоту сооружения. Не нужно рыть глубокий котлован. Фундамент на основе УШП сооружается за несколько недель, включая прокладку коммуникаций и заливку бетона. Справиться с возведением основания может бригада из 4 – 5 человек.

— УШП обладает отличными теплоизоляционными характеристиками. Невзирая на небольшую глубину залегания, основание дома не подвергается морозному вспучиванию грунтов, которое может деформировать другие разновидности фундаментов.

— В основание интегрированы все коммуникации и система теплого водяного пола. Фундамент – это полы первого этажа в черновом варианте. На них сразу, без предварительного выравнивания и подготовки, можно настилать покрытие – плитку, ламинат, линолеум, паркет.

— При обустройстве УШП расходуется меньшее количество бетона, чем при закладке ленточного или сплошного основания.

— Не нужно прокладывать трубы, устанавливать радиаторы отопления. Система теплых полов эффективно согреет дом.

— Обустройство УШП поможет сэкономить на отдельной подводке водопроводных, канализационных сетей, прокладке теплых полов.

— УШП – это комплексное основание, которое одновременно сочетает обустройство фундамента и прокладку инженерных коммуникаций.

Недостатки утепленной шведской плиты

Нет идеальных конструкций, любое основание имеет свои недостатки. Не исключением является и УШП. К минусам утепленной плиты можно отнести такие факторы:

— Обустраивать фундамент можно только на идеально ровном и гладком участке. Если предполагается возводить дом на основе УШП на склоне, то придется выравнивать рельеф местности, а это повлечет дополнительные затраты.

— На илистых и болотистых почвах, а также грунтах с низкой несущей способностью придется снимать верхний слой и делать песчаную подсыпку для упрочнения конструкции.

— Монтаж УШП не трудоемкий, но требует высокой квалификации исполнителей, умения строителей разбираться в чертежах, обустраивать систему теплых полов, делать разводку канализационных и водопроводных сетей.

— УШП нельзя делать «на ровном месте». Проект дома должен быть детально разработан, установлены все точки входа инженерных коммуникаций.

— В доме с УШП не будет подвала, а цоколь расположен непривычно низко, почти «на земле». Фундамент поднимается от поверхности не более, чем на 20 см.

— Большие затраты на этапе обустройства основания. Этот недостаток относителен – подводка коммуникаций по отдельности обойдется дороже на 20 – 30%.

— Заменить и убрать пришедшие в негодность трубы будет невозможно – они «намертво» замурованы в основание. Поэтому экономить на материалах нельзя – нужно приобретать самые долговечные и прочные детали коммуникаций.

Отдельным недостатком можно считать то, что УШП обустраивается в основном для коттеджей в 1 – 2 этажа, стены которых возведены из легких материалов – бруса, газо- и пенобетонных блоков. Есть удачные примеры возведения каменных и кирпичных домов на основе УШП, но многие строители считают, что лучше не рисковать и делать несущие конструкции максимально легкими.

Порядок создания фундамента УШП

Процесс создания основания проходит в несколько этапов. Сначала подготавливается участок. Проводятся геологические изыскания. Если грунт плотный, то можно не обустраивать дополнительную песчаную подсыпку. На илистых или болотистых почвах снимается верхний слой земли на глубину до 40 см, поверхность котлована выравнивается под уровень и засыпается слоем песка толщиной 10 см. По дну и откосам укладывается геотекстиль с нахлестом на краях 15 см. Габариты котлована должны быть немного больше будущего фундамента. Если близко залегают грунтовые воды, то придется обустроить систему дренажа. Это поможет отвести влагу от основания, защитить его от деформации и разрушения.

Далее обустраивается подушка из слоя песка высотой 15 см. Он увлажняется и уплотняется при помощи строительных вибраторов. На него настилается слой щебня толщиной 10 см, который также утрамбовывается. При обустройстве песчано-щебеночной подушки просчитываются точки входа инженерных коммуникаций. Трубы устанавливаются поверх слоя утрамбованного песка, на расстоянии 10 см друг от друга. Далее монтируется теплоизоляционный слой УШП. Устанавливается несъемная опалубка по периметру основания из обрезной доски. Она укрепляется гвоздями или саморезами, чтобы впоследствии щиты не деформировались под тяжестью бетона.

В качестве теплоизоляционного материала используются плиты из экструдированного пенополистирола. Этот материал обладает отличными тепло-, звукоизоляционными свойствами, нечувствителен к бактериям и грызунам, отличается высокой прочностью. По всей площади дома плиты укладываются в два слоя, исключением служат места закладки несущих конструкций. Там пенополистриол настилается в 1 слой. Проводится разметка ребер жесткости. Чтобы не допустить проникновения бетона под слой теплоизолятора, поверх плит настилается прочная пленка.

Созданная конструкция армируется металлической сеткой. На ребра жесткости монтируются арматурные прутья, которые устанавливаются на особые фиксаторы. Они должны быть расположены на расстоянии не более 10 см друг от друга. Все стыки сетки прочно перевязываются между собой специальными хомутами.

Поверх установленного каркаса монтируется система теплых полов согласно проекту. Соединения элементов укладываются в прочные кожухи. Между трубами должно быть расстояние 10 – 25 см. Такой интервал позволяет сохранять комфортную температуру в доме и равномерно прогревать полы. Элементы выводятся к наружному коллектору, с помощью которого можно управлять системой обогрева дома. Лучше использовать трубы из долговечных и прочных материалов – меди, полиобутана, нержавеющей стали, металлопластика.

После монтажа теплых полов и подключения труб к коллектору проводится опрессовка системы с целью выявления вероятных протечек. Проверка проходит двое суток, в течение которых по трубам циркулирует теплая вода под давлением 5 атмосфер. Если протечек не выявлено, то можно переходить к заключительному этапу установки УШП – заливке бетона.

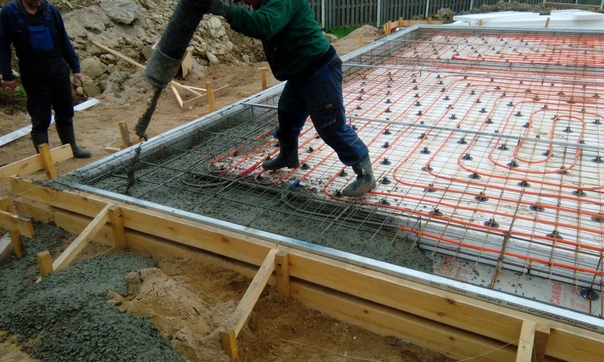

Смесь должна заливаться за один раз, поэтому лучше воспользоваться услугами профильного предприятия, производящего бетонные растворы. Для обустройства основания используется бетон высоких марок, от М 350. Раствор распределяется на поверхности лопатами, утрамбовывается вибраторами и тщательно выравнивается по горизонтали. Через две недели после заливки раствора на плите УШП можно монтировать стены.

Описание и характеристики утепленной шведской плиты: что это такое, технология

Надлежащий выбор вида основания поможет существенно сэкономить средства. Вместо популярных и дорогостоящих материалов, возможно воспользоваться утепленной шведской плитой — технологией, предусматривающей монтаж гидро-теплоизоляционных материалов. Утепленная шведская плита подойдет для любого вида грунта. Чтобы знать, как провести монтажные работы, необходимо ознакомиться с рекомендациями.

Содержание статьи:

Что это за вид фундамента

Это монолитная утепленная плита фундамента несильного заглубления. Основной особенностью такой технологии станет то, что основание дома будет базироваться на утеплителе. Под теплым жилищем почва не будет промерзать и пучиниться.

Ввиду надежности конструкции, качества, доступной цене, такой вид цоколя получил большой спрос среди потребителей.

В чем суть технологии

Сущность технологии монтажа утепленной шведской плиты УШП заключается в формировании многослойного строения основания. После изготовления и установки оно выступает в качестве пола, так как обладает ровным бетонным покрытием.

Фундамент располагается на утрамбованной подушке из щебня и песка, что даст возможность сделать основание надежным. Чтобы придать теплоизоляционных характеристик до заливки бетоном фундамента, проводят теплоизоляцию.

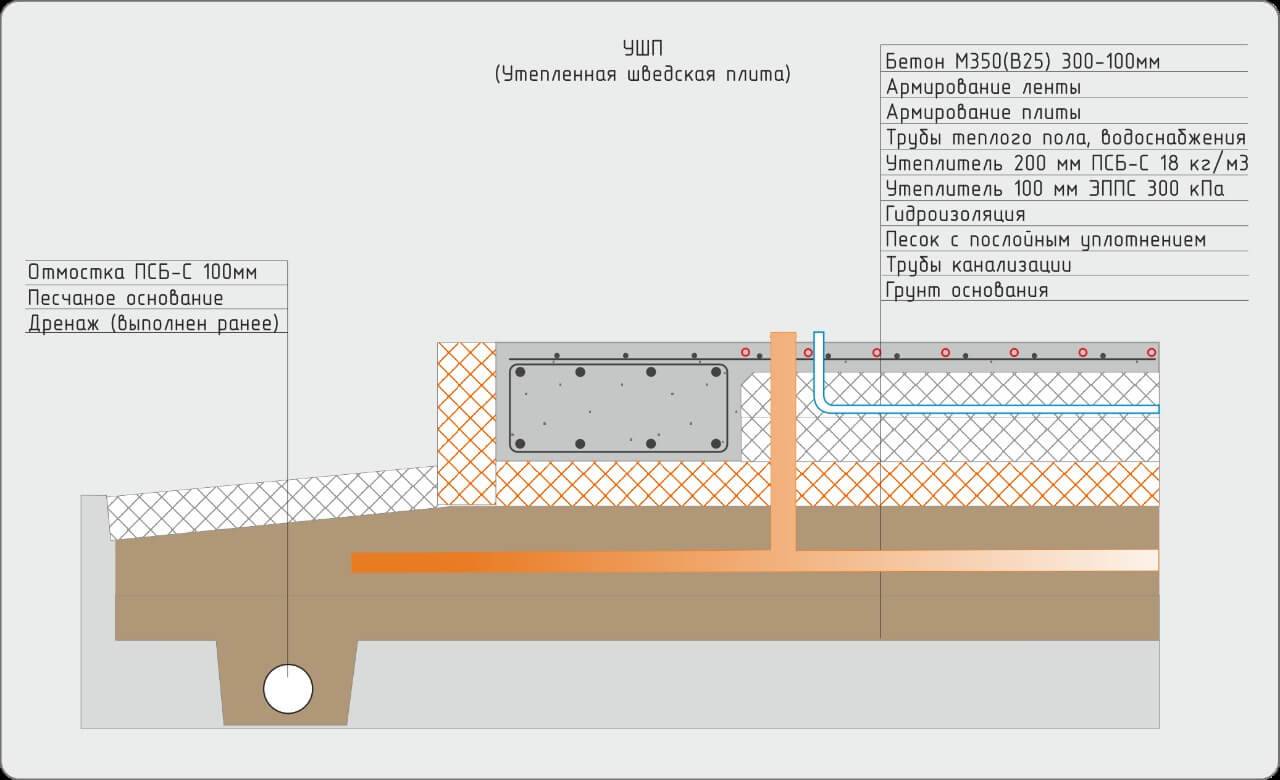

Схема устройства УШП

По слоям схема утепления фундамента выглядит так:

  • Покрытие из бетона;
  • Система обогрева;
  • Арматура;
  • Прослойка щебня;
  • Песок;
  • Геотекстиль;
  • Почва;
  • Дренаж;
  • Грунт.

Характерной чертой структуры станет маленькая толщина конструкции. Это даст допвозможности в последующем возведении сооружений.

Преимущества и недостатки

Строительство утепленной монолитной плиты не обладает отличиями в сравнении с обычной. Основание имеет следующие достоинства:

  • Монтаж в устройстве утепленной плиты утепленного покрытия и прочих коммуникаций.
  • Плита дает возможность снизить траты на эксплуатацию жилища. Кроме прокладки подогрева технология теплой плиты фундамента предполагает установку утеплителя, предотвращающего уменьшение температурных показателей в комнатах.
  • Стены защищаются от влаги в виду отсутствия конденсата. Благодаря этому не происходит гниение.
  • Опорный участок подойдет для различных типов построек с различными геоусловиями. Так как основание не заглубляется в почву, исключено воздействие подземных вод.
  • Предупреждение морозного пучения, которое сделает фундамент уязвимым. Исключает охлаждение грунта зимой под застройкой.
  • Ровность покрытия утепленной фундаментной плиты даст возможность монтировать пол на 1 этаже без допмероприятий.
  • Конструкция основания не нуждается в использовании большегрузной техники.
  • Устройство всегда обладает одинаковыми температурными показателями.

УШП обладает определенными недостатками:

  • Каждая коммуникация устанавливается в плиту из бетона.
  • Отсутствуют точные прогнозы по качеству материалов после их применения на протяжении 10-15 лет.
  • На начальной стадии строительства требуется осуществить планировку и монтаж коммуникационных систем.
  • Установка проводится специалистами, которые имеют квалификацию по таким работам.
  • Монтаж цоколя обладает высокой ценой.

Следует заметить, что УШП успешно используется во время строительства сооружений в странах Западной Европы больше 50 лет. Потому ее применение в суровом климате крайне актуально.

Пошаговая инструкция по строительству

Каждый собственник частного дома способен утеплить фундамент посредством УШП своими руками. В этих целях требуется соблюдать технологию строительства и рекомендации экспертов. В таком случае, основание будет надежным и прослужит длительное время.

Выбор утеплителя

До начала работ необходимо подобрать утеплитель для ушп, чтобы не возникло различных сложностей. Чтобы обеспечить нормальный температурный режим и сохранить тепло понадобится эффективный изолятор с невысокой теплопроводимостью.

На рынке стройматериалов представлено разнообразие утеплителей, однако для работ в основном используют экструдированный полистирол. Минеральная вата и пенопласт не используются по следующим причинам:

  • минвата неустойчива к воде, при намокании она сожмется и перестанет выполнять собственные функции;
  • пенопласт не имеет надлежащей прочности, а основание подвергнется высокой нагрузке.

К достоинствам полистирола относят:

  • длительность эксплуатации;
  • стойкость к гниению;
  • стойкость к влиянию влаги, отличается незначительным влагопоглощением;
  • есть разновидности, относящиеся к малогорючим материалам;
  • безопасный для здоровья, не будет выделять вредные элементы и провоцировать появление заболеваний;
  • высокая прочность даст возможность выдержать любую нагрузку.

Важно! Нельзя допускать контактирования изолятора с химсоединениями либо растворителями. Он будет разлагаться при подобном взаимодействии.

Расчёт толщины железобетонного основания

Расчет толщины плиты считается важной стадией на этапе проектирования. Неправильные подсчеты могут дать непоправимые последствия. Чересчур слабый фундамент жилища треснет после первого зимнего сезона или станет чересчур массивным, вызывая ненужные затраты.

Схема проведения расчетов:

  • Вычисляется масса постройки без основания. Готовый показатель суммируется с прочими нагрузками. Учитывается эксплуатационное давление, оказываемое установленным в жилище оборудованием и мебелью, климатическая нагрузка в качестве осадков.
  • Рассчитывается площадь плитного основания.
  • Делится масса сооружения на площадь плиты, получается удельная нагрузка на грунт без давления, оказываемого конструкцией из железобетона. Данные сравниваются с первоначальной нагрузкой и определяется отклонение от нужной величины. Разница меж расчетов и нагрузкой умножается на периметр фундамента — получается вес плиты.
  • Объем фундамента определяется, деля массу конструкции на плотность железобетона.

Важно! В процессе установления пределов пятна застройки требуется сделать запас по 2 м с каждого боку от основания для установки дренажа и отмостки.

Подготовка площадки и прокладка коммуникаций

Для установки надежного фундамента УШП собственноручно, требуется как следует соблюсти технологию и порядок монтажа материалов. Пошаговая инструкция:

  1. Снимается плодородный слой почвы.
  2. Укладывается гравийно-песчаная подушка, куда войдет песок (мелкие фракции недопустимы к использованию).
  3. Монтируется пенополистирол.
  4. Устанавливается дренажная система из труб, которые уложены в щебне. Дистанция от дренажа до основания не больше 1 м.
  5. Монтируется опалубка посредством использования плитного и бортового элемента.
  6. Конструкция армируется сетками. Точный диаметр и расстояние подбирают в соответствии с несущей способностью. При монтаже арматуры требуется поднять ее для обеспечения защитного бетонного слоя
  7. Укладываются трубы теплого покрытия, подключаемые к распределительному узлу.
  8. Заливается бетон, после чего нужно подождать 20 суток до выполнения последующих действий.

Важно! Чтобы УШП функционировала должным образом важно качественно монтировать систему отведения подземных вод.

Отзывы

Использовании при сооружении домом УШП имеет преимущественно положительные отзывы.

Игорь, 42 года: «До начала возведения жилища изучил множество вариаций и технологий, советовался с экспертами, исследовал отклики других в сети. В результате решил выбрать утепленную шведскую плиту, невзирая на то, что не было понимания, каким образом технологически спрятать коммуникационную систему в 20 см, учитывая утеплитель. Длительное время были сомнения, но все же обратился в фирму с хорошими отзывами. Прошло 3 года, не жалею о потраченной сумме денег. Жилище достаточно теплое и крепкое, трещин нет, сырость отсутствует, несмотря на то, что зимы очень суровые».

Сергей, 29 лет. «Чтобы построить небольшой дачный дом, решил выбрать технологию УШП. Самостоятельно устанавливать не стал ввиду особенности почвы. Заинтересовала возможность монтажа утепленного напольного покрытия, что даст возможность создавать уют в зимний период времени. Длительное время возился, составляя проект на возведение жилища и проводя экспертизу участка. Однако само основание построено крайне быстро. Результатами доволен».

Технология создания УШП даст возможность обустроить основание собственноручно. Обладает схожестью с монтажом более популярных ленточных фундаментов. Перед работой требуется узнать рекомендации специалистов, что поможет избежать сложностей в дальнейшем.

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов. Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент. Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита
Вначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин». Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом . Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен) — товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин». В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции (Родина отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал «гуру», к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика. Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты. Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell



Интерпретация от Knauf

  Преимущества строительства УШП
— Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
— При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
— Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т. п.
— Система дренажа и водоотведения вокруг дома
— Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
— Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
— Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
— УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.
Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью — у вас получится более дорогое решение.

  Недостатки УШП
Разумеется у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

— УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
— УШП подходит для многих типов грунтов, но не для всех. Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
— Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
— Низкий цоколь. Недостаток условный, но тем не менее, многих напрягает то, что уровень пола в доме практически с уровнем земли за стеной. — Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
— Материалоемкость. Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
— Несмотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
— Ощутимые разовые финансовые вливания на первоначальном этапе. Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
— Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо
Сколько стоит построить УШП?
Опять же, частый вопрос — сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика. Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ — Утепленный Финский Фундамент
Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту». Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313



Реализаций строительства УФФ у тех же скандинавов может быть много — в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ
Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклоном
Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант
Недостатки и стоимость УФФ
Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

особенности тёплого фундамента, преимущества и монтаж УШП

Утепленная шведская плита позволяет получить не просто плиточный фундамент, а теплое основание с заранее проведенными коммуникациями и гладкой поверхностью, на которую можно укладывать чистовой пол.

Шведская плита представляет собой монолитный фундамент малого углубления

Эта современная высокотехнологичная разработка была опробована в условиях скандинавского полуострова, где показала высокие эксплуатационные качества.

Описание и конструкция плиты

Утепленная шведская плита (УШП) — это фундамент, не требующий большого заглубления. Конструктивно она представляет собой железобетонное основание, уложенное на слой утеплителя.

Утепленная шведская плита – это строгая последовательность слоев

УШП состоит из следующих элементов:

  1. Слой гравия или смеси песка со щебнем, который обеспечивает дренаж и противостоит колебаниям почвы.
  2. Геотекстильное полотно.
  3. Слой гидроизоляция для защиты железобетонной плиты.
  4. Теплоизоляция, которую укладывают под плиту и по бокам фундамента. В качестве утеплителя для УШП используется инертный экструзионный пенополистирол, на который не действует агрессивная внешняя среда. Гидроизоляция и теплоизоляция препятствуют уходу тепла в грунт.
  5. Дренажная система, максимально защищающая плиту от атмосферных осадков.
  6. Армирующий каркас из металлических стержней, укрепляющий основание. Он защищает бетон от упругих деформаций.
  7. Система инженерных коммуникаций — водопровод, электрическая проводка, канализация, кабель для линий связи.
  8. Водяной контур обогрева, который монтируют при сооружении основания. Это позволяет снизить затраты на строительство и равномерно утеплить пол.
  9. Несущее бетонное основание, толщина которого рассчитывается в зависимости от веса здания и вида грунта. Плита имеет ребра жесткости, которые повышают ее прочность. Они предусмотрены в местах установки внешних стен и колонн.

Познакомиться поближе с понятием УШП (утепленная шведская плита) вам поможет это видео:

Достоинства и недостатки

Специалисты считают теплую шведскую плиту максимально подходящим фундаментом для каркасных домов. Она имеет следующие плюсы:

  1. Монтаж на грунте практически любого вида.
  2. Высокое качество основания.
  3. Быстрота возведения.
  4. Низкий расход бетона.
  5. Малые теплопотери благодаря утепляющему слою.
  6. Гладкое основание, пригодное для укладки ламината и плитки.
  7. Монтаж инженерных коммуникаций одновременно с возведением основания.

Эта технология также имеет свои недостатки.

У фундамента утепленной шведской плиты есть следующие минусы:

  1. При работе используются материалы только высокого качества. Монтаж могут выполнять рабочие с высокой квалификацией. Необходимо строгое соблюдение технологии. Все эти факторы увеличивают стоимость фундамента.
  2. Если здание возводится на неровном участке, то площадку для монтажа плиты необходимо выравнивать. Это также увеличивает стоимость работы.
  3. При использовании УШП строительство подвала затруднено.
  4. Коммуникации находятся внутри фундамента, при ремонте к ним затруднен доступ.

Подходящие виды грунта

Плиту УШП можно применять практически на любых грунтах. Она может быть установлена на сложных почвах с близким залеганием грунтовых вод и плохой несущей способностью. Ее разрешается использовать в северных районах с глубоким промерзанием и последующим пучением грунтов. Подушка из песка и щебня замещает слабые почвы, а система дренажа выводит из-под основания грунтовые воды.

Монтировать УШП можно на любых типах грунта, в любых климатических условиях

При монтаже утепленной плиты следует принимать во внимание тот факт, что ее структура намного сложнее, чем у других видов фундамента. Поэтому нужно соблюдать следующие условия:

  • предварительно подготовить проект дома и фундамента с точным расположением всех коммуникаций;
  • тщательно соблюдать технологию монтажа;
  • все коммуникации закладывать и проводить с максимальной точностью.

Снижение стоимости

Использование утепленной шведской плиты позволяет значительно снизить стоимость строительства. При ее возведении застройщик сразу получает прочный фундамент, теплое основание и гладкий пол. Всего за месяц будет смонтирована система, которую можно подключать к источнику тепла. На отопление требуется гораздо меньше расходов благодаря утеплению фундамента.

Приняв решение ставить УШП вы получите прочный фундамент, теплое основание и гладкий пол одновременно

Основание площадью 100 квадратных метров можно изготовить за неделю. Его поверхность не требует заливки бетонной стяжки. Она полностью готова к укладке чистового пола, что тоже уменьшает стоимость строительства. Чтобы возвести ленточный фундамент с тем же набором коммуникаций, потребуется не менее 30 дней. Его стоимость будет на 20-30% выше.

При использовании утепленной плиты для каркасных домов с низкой теплоемкостью теплопотери через фундамент сводятся к минимуму. УШП станет своеобразным теплоаккумулятором, который не даст дому остывать.

Подготовка и контроль монтажа

Для успешного монтажа утепленного шведского фундамента нужно произвести тщательную предварительную подготовку. Его конструкция зависит от состояния грунта, о котором нужно иметь полную информацию. Конструкцию фундамента должен определять не заказчик, а инженер-конструктор, который производит расчет нагрузок.

Также следует учитывать неглубокое заложение шведской плиты. Требуется отведение грунтовых вод, для чего устраивают дренажную систему. При прокладке водопровода, канализации и других коммуникаций нужно проверять, насколько проводимые работы соответствуют проекту. Особую важность имеют следующие факторы:

  • соблюдение диаметров арматуры и труб;
  • качество используемых материалов;
  • отсутствие повреждений труб и кабелей при монтаже и бетонировании.

Материалы, которые используются при монтаже УШП, выбираются в зависимости от конструкции и веса здания.

К ним относятся марка бетона, вид экструзионного пенополистирола, защищающего фундамент, и способ армирования плиты. Если на площадке монтажа имеется перепад высот, ее следует предварительно выровнять.

Утепленная плита — это экономичное основание с высокой скоростью монтажа. Ее можно использовать в северных регионах и местах с неустойчивым грунтом. При возведении такого фундамента нужно строго соблюдать технологию строительства и использовать только высококачественные материалы.

Планы современных домов от архитектора Грегори Ла Вардера: Письма из Швеции


Одна проблема, которую мы не рассмотрели при рассмотрении изготовления домов на заводе, — это работы по фундаменту, которые выполняются до прибытия дома. Шведы также используют некоторые инновационные продукты для фундаментов, продукты, которые делают их дома статус-кво намного более энергоэффективными, чем наши здесь, в Штатах.


Новые дома в Швеции в основном строятся из плит, отчасти потому, что это целесообразно, но также и потому, что это, естественно, лучший способ иметь пол с подогревом. В холодном климате это единственный способ использовать плиту, иначе плита будет холодной и неудобной. Но плиту в холодном климате необходимо изолировать от непогоды, иначе она будет выбрасывать тепло своими краями. Обычно есть две стратегии, чтобы изолировать вашу плиту от холода.

Первая стратегия заключается в разрыве изоляции между плитой и фундаментной стеной. Обычно это делается с узким слоем изоляции. Чтобы поместить это между плитой и стеной, две конструкции должны быть построены в отдельных операциях.Сначала ломается стена, утеплитель, а затем внутри стен заливается плита. Два шага.
Вторая стратегия заключается в изоляции внешнего края плиты. Это позволяет залить плиту и стену фундамента за один прием, но придется вернуться и установить утеплитель по периметру. Это еще не конец. Эта изоляция, конечно, очень уязвима к повреждениям. Это мягкий материал, и он соответствует классу, поэтому он должен быть защищен чем-то жестким, обычно лучшим выбором является цементная плита. Изоляционно-защитная плита создает в лучшем случае второй шаг.
Хорошо, что шведы делают. Во-первых, они не строят глубокие фундаменты. Они строятся на мелкозаглубленных фундаментах с защитой от мороза. Все здания в холодном климате традиционно строятся на грунтах ниже линии промерзания. Как же тогда шведы избегают этого. Они хорошо изолируют плиту, чтобы изолировать нижележащую землю от замерзающего воздуха, а в более холодном климате дополняют это юбкой изоляции по периметру дома.Кроме того, их плиты изолированы по периметру, что позволяет системе лучистого панельного отопления оставаться в доме. В совокупности эти элементы служат для предотвращения промерзания и пучения грунтов под фундаментом. Так внезапно они убрали фундаментную стену и нужно только построить плиту на уровне. Большая экономия времени, сил и средств. Хорошо, но они все еще заканчиваются проблемами с изоляцией плиты, описанными выше. Нет, это не так. Они используют пенопластовую опалубку, которая формирует периметр плиты, и одновременно изолирует ее. И эта опалубка из пенопласта покрыта прочным цементным покрытием, которое защищает пену и предотвращает ее повреждение. И самое главное, это всего лишь один шаг.

Разметка плиты — сначала укладываются уголки.

Готово к заливке, кромочные формы, проволочная сетка, водопроводные и отопительные петли на месте.

Плита залитая. После того, как он вылечится, он будет готов к сборному дому.
Вот пример шведского производителя этих пенных форм:
Jakon Isolering

А теперь в наличии государственная сторона: WarmFörm
Ранее:
Письма из Швеции — доставить и установить
Письма из Швеции — сантехника сборная
Письма из Швеции — проводка дзен
Письма из Швеции — окна сказка
Письма из Швеции — панельное строительство в Швеции против США
Письма из Швеции — Европа другая, Швеция нет, вроде..
Письма из Швеции — земля современности, страна сборных домов
Письма из Швеции — беседы с эмигрантом-строителем

Все типы изоляции не одинаковы – Central Electric Cooperative, Inc.

Райан Дэвис
Директор CEC по работе с клиентами и энергетике

Существует множество видов изоляционных материалов; войлок из стекловолокна, выдувное стекловолокно, целлюлоза, минеральная вата, изделия из жесткого пенопласта, распыляемая пена и т. д.В то время как некоторые продукты работают лучше, чем другие, что более важно, другие более эффективны с точки зрения затрат в определенных местах, чем другие. Каждый дом уникален, и следующие варианты не являются единственными вариантами, но являются наиболее часто устанавливаемыми и экономически эффективными.

Первыми локациями, которые мы проанализируем, будут стены дома. В 1973 году Государственные строительные нормы и правила требовали минимум R-11 для заполнения пустоты каркасной стены размером 2 x 4 дюйма. В 1992 году штат увеличил требования к каркасу до 2 x 6 дюймов, а также к изоляции для заполнения этой полости до R-21.В любом случае полость в стене заполнена и физически не позволяет добавить внутрь полости дополнительную изоляцию. Дома, построенные до 1973 года, могут иметь пустую полость каркаса, и в этом случае их можно заполнить изоляцией. Вспененная целлюлоза и выдувное стекловолокно являются экономичными вариантами для сценария модернизации, которые можно вдуть и заполнить полость.

Большинство домов в Центральном Орегоне имеют по крайней мере минимальное количество изоляции на чердаке. В 1973 году Государственные строительные нормы и правила требовали минимальной изоляции R-19 на чердаке.Сегодняшние стандарты Energy Star требуют как минимум R-38, и часто рекомендуется R-50+. Чердак чаще всего представляет собой вспененный материал, либо целлюлозу, либо стекловолокно. Наиболее распространенным и экономичным является выдувное стекловолокно. Биты из стекловолокна являются опцией; однако они не устанавливаются и не подходят так хорошо, как вспененный материал вокруг каркаса и других препятствий на чердаке. Независимо от того, с каким типом изоляции начинался ваш чердак, вы можете добавить больше поверх него (перед добавлением могут потребоваться некоторые корректировки), в конечном итоге используя то, что есть на месте, и увеличивая конечную стоимость.

Подполье дома может быть уникальным, в зависимости от того, как оно было построено изначально. В Центральном Орегоне чаще всего мы видим обрамленное подполье с вентиляционными отверстиями по периметру. Пол дома поддерживается каркасом или лагами пола. Эти балки перекрытия могут быть разного размера или глубины, и, следовательно, изоляция внутри них (если таковая установлена) может заполнять или не заполнять полость. Крайне важно, чтобы утеплитель заполнил полость и соприкасался с полом.Только в 1979 году Государственные строительные нормы и правила требовали как минимум R-19, и в зависимости от глубины балок перекрытия он может заполнять или не заполнять полость. Наиболее распространенным и экономичным вариантом является необлицованная стекловолоконная плита, заполняющая полость балки перекрытия и поддерживаемая в нижней части балки перекрытия. Другой вариант, хотя и значительно более дорогостоящий, — установка пены в полость балки перекрытия. Это обеспечивает лучшее R-значение, герметизацию воздуха и защиту от влаги в одном.

Как правило, дом, построенный в 1992 году или новее, был атмосферостойким во время строительства близко к сегодняшним минимальным стандартам.По сути, в штате Орегон после 1992 г. требовались определенные уровни изоляции, которые чаще всего являются достаточными. Если ваш дом был построен до 1992 года, вы имеете право на бесплатную оценку энергопотребления, выполненную одним из специалистов CEC по энергетике, а также на потенциальные денежные скидки для оплаты различных мер по утеплению и защите от атмосферных воздействий, если они соответствуют требованиям. Свяжитесь с нами или посетите наш веб-сайт для получения дополнительной информации.

Подземная изоляция, часть 1 — Новости каркасного строительства

Предотвращение морозного пучения

Дэвид Р.Бонхофф, доктор философии, П.Е.
Почетный профессор, Университет Висконсина – Мэдисон

Рис. 1. Варианты изоляции под уклоном для бетонной плиты на уровне грунта: (а) изоляция вертикальных и горизонтальных крыльев, (б) только вертикальная изоляция, (в) изоляция снаружи и снизу по краю периметра и (г) изоляция по внешнему краю и всей нижней стороне плиты.

Кажется, в последнее время все больше проектировщиков задаются вопросом, как лучше утеплить фундамент стоечно-каркасного здания. Я связываю это с увеличением количества строящихся отапливаемых каркасных зданий, а также с повышенным вниманием к снижению потерь/притока тепла в этих зданиях.

Последнее подпитывается движением за экологичное строительство и соответствующими изменениями в кодексах энергосбережения.

Практически во всех случаях утепления стоечно-каркасного фундамента здание имеет бетонную плиту. Вопросы, которые я получаю, обычно исходят от проектировщиков, которые видели несколько различных систем, используемых для изоляции этих плит, в том числе системы, в которых используется внешняя горизонтальная изоляция крыла (рис. 1а), системы, в которых используется только вертикальная внешняя изоляция (рис. 1б), и системы, в которых изоляция размещается под бетонной плитой (рис. 1c и 1d).

Две цели проектирования
Важно понимать, что существуют две основные причины для установки изоляции ниже уровня земли. Во-первых, контролировать потери/притока тепла в здании, чтобы свести к минимуму эксплуатационные расходы здания и сократить потребление невозобновляемых природных ресурсов, связанных с производством энергии. Во-вторых, предотвратить вздутие плиты морозом и повреждение конструкции. Последнее вызывает беспокойство только в более холодных регионах с морозоустойчивыми почвами.

Проекты по контролю потерь/притока тепла в зданиях в основном основаны на требованиях Американского национального института стандартов (ANSI) и Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) Стандарт 90.1-2007 Энергетический стандарт для зданий, кроме малоэтажных. Жилые дома.

Проекты по минимизации ущерба от морозного пучения в значительной степени основаны на требованиях Института строительной инженерии (SEI) и Американского общества гражданского строительства (ASCE) 32-01 «Проектирование и строительство защищенных от мороза фундаментов мелководья».

Тот факт, что SEI и ASCE применяют стандарт, касающийся морозного пучения, а ASHRAE применяет стандарт, касающийся потери/притока тепла в здании, подчеркивает две совершенно разные цели использования теплоизоляции ниже уровня земли – структурную и энергетическую.

Эта статья является первой в серии из двух частей, посвященной подземной изоляции стоечно-каркасных зданий. Как видно из названия, эта первая статья посвящена проектированию зданий для борьбы с морозным пучением.Во второй статье будут рассмотрены проектные требования по управлению теплопередачей, а также детали проектирования подземной изоляции каркасно-стоечных зданий с закладными стойками. Эти детали дизайна будут сопровождаться обсуждением их конструируемости.

Рисунок 2: Образец замороженной глины, показывающий сегрегацию льда. Из Руководства по инженерному делу Канадского фонда.

Причина морозного пучения
В районах, где среднесуточная температура остается ниже нуля в течение длительного периода времени, пучение почвы из-за сегрегации льда может стать серьезной проблемой. Ледяная сегрегация — это образование дискретных слоев или линз льда в почве вследствие миграции и последующего замерзания поровой воды, то есть воды в промежутках между частицами почвы. Морозное пучение (также известное как пучение почвы или действие мороза) напрямую связано с тем, что при замерзании вода расширяется примерно на 9% в объеме.

Температура, при которой замерзает поровая вода, во многом зависит от концентрации растворенных веществ. Поровая вода с низкой концентрацией растворенных веществ замерзнет в пределах доли градуса от 32°F, тогда как поровая вода с высокой концентрацией растворенного вещества может не полностью замерзнуть, пока ее температура не упадет до 25°F.

Если бы поровая вода, присутствующая у поверхности почвы в начале зимы, была единственной водой, превращающейся в лед, не было бы реальных проблем с морозным пучением. Большие слои льда и линзы (и, следовательно, проблемы) возникают, когда поровая вода превращается в лед, а затем всасывает воду из более теплых областей под действием капиллярных сил. Всасывание, которое лед оказывает на более теплую почвенную воду, называется криовсасыванием. По мере того как криовсасывание подает капиллярную воду на нижнюю сторону ледяных слоев и линз, их толщина увеличивается. Термин «ледяная сегрегация» используется для описания этого действия по формированию льда, потому что оно разделяет области ранее смешанной почвы и воды на области льда и сухой почвы.

Сегрегационный лед часто образует равномерно расположенные слои, как показано на рис. 2. По мере образования каждого слоя он имеет тенденцию высасывать почву под собой. Когда сила криовсасывания уже не в состоянии поднять воду снизу, утолщение текущего слоя прекращается, и охлаждение продолжается вниз до тех пор, пока новый слой льда не сможет начать формироваться на большей глубине.

Важно понимать, что для сегрегации льда (а значит, и для пучения грунта) необходимо наличие трех компонентов: морозоустойчивых грунтов, воды и отрицательных температур.Уберите любой из этих трех, и морозное пучение не произойдет.

Морозостойкость почвы
Морозостойкость почвы в значительной степени зависит от количества и относительного размера более мелких частиц почвы. Более мелкие частицы заполняют пространство между более крупными частицами, тем самым уменьшая эффективный размер пор почвы. Чем меньше эффективный размер пор, тем сильнее капиллярное действие в почве.

Таблица 1: Морозоустойчивость почв

В Инженерном руководстве Канадского фонда почвовед Артур Касагранде сообщает, что «в естественных условиях и при достаточном водоснабжении можно ожидать значительной сегрегации льда в однородных почвах, содержащих более 3% зерен размером менее 0.008 дюймов и в очень однородных почвах, содержащих более 10% частиц размером менее 0,0008 дюймов. В почве, содержащей менее 1% зерен размером менее 0,0008 дюйма, не наблюдалось сегрегации льда, даже если грунтовые воды находились на высоте линии промерзания». В руководстве также говорится, что «граница между почвами, восприимчивыми к морозу, и почвами, не восприимчивыми к морозу, нечеткая, и с теми, которые, по-видимому, не соответствуют критериям Касагранде, следует обращаться с осторожностью».

В таблице 1 приведена морозоустойчивость почв.Чтобы связать типы почвы в таблице с пределами Касагранде, обратите внимание, что частицы размером с глину определяются как частицы размером менее 0,00008 дюйма, частицы размера ила — как частицы размером от 0,00008 до 0,003 дюйма, а частицы размером с песок — как частицы размером от 0,003 до 0,08 дюйма. . Для сравнения, частицы диаметром менее 0,003 дюйма (илы и глины) невозможно различить невооруженным глазом.

Таблица 1 показывает, что морозное пучение не является проблемой при строительстве на песке и гравии, не содержащих ил и глину.По мере увеличения содержания ила морозное пучение становится более проблематичным. Наиболее морозоустойчивыми почвами являются илы с низким индексом пластичности (ИП). PI указывает ширину диапазона значений влажности почвы, при которых почва проявляет пластические свойства. Почвы с высоким PI, как правило, содержат больше частиц глинистого размера и минералов глинистого типа. На основании предыдущего обсуждения можно сделать вывод, что почвы с более высоким ИП более подвержены морозному пучению. Это правда до некоторой степени. По мере увеличения содержания глины в почве достигается точка, когда содержание глины настолько велико, а эффективный размер пор настолько мал, что движение воды через поры практически блокируется.Вот почему чистая глинистая почва (т. е. почва с очень высоким ИП) не так восприимчива к морозному пучению, как чистая илистая почва (т. е. почва с более низким ИП).

Глубина промерзания
Морозное пучение представляет собой проблему только в том случае, если грунт под фундаментом промерзает. Степень проникновения мороза в почву зависит от типа и покрова почвы (рис. 3), а также от температуры и продолжительности зимней погоды.

  • Рисунок 3: Влияние почвенного покрова и типа почвы на глубину промерзания.
  • Таблица 2a: Пример расчета градусо-дня замерзания
  • Рисунок 4: Значения индекса замерзания воздуха (AFI) для среднего периода повторяемости за 100 лет.
  • Рисунок 5: Среднегодовая глубина промерзания.

Лучшим показателем общего холода и продолжительности зимней погоды является индекс замерзания воздуха (AFI). Этот предиктор глубины промерзания определяется по сумме градусо-дней промерзания. Один градусо-день замерзания накапливается на каждый градус средней дневной температуры ниже 32 ° F, при этом среднесуточная температура принимается как среднее значение минимальной и максимальной дневных температур.В таблице 2 показано, как накапливаются градусо-дни с отрицательными температурами за 7-дневный период.

AFI для данной зимы представляет собой наибольшую разницу между максимальным суммарным суммарным значением градусо-дней замерзания, достигнутым в начале зимнего сезона, и минимальным суммарным значением, достигнутым в течение той же зимы. На рис. 4 представлена ​​карта значений AFI100 для прилегающих Соединенных Штатов. Значения AFI100 представляют собой значения AFI со средним интервалом повторяемости 100 лет. На Аляске значения AFI100 колеблются от минимума в 1000 °F•дней до максимума в 12 000 °F•дней!

Среднегодовая глубина промерзания на прилегающих территориях США показана на Рисунке 5.Поскольку мороз часто проникает на глубину, превышающую среднегодовую глубину, фундаменты на чувствительных к морозу почвах всегда следует размещать на глубинах, превышающих указанные на Рисунке 5, если только не будут предприняты другие меры для сохранения почвы под фундаментом в сухости или от промерзания.

Морозное пучение мелкозаглубленных фундаментов
Что касается морозного пучения, мелкозаглубленный фундамент определяется как любой фундамент, основание которого не расположено ниже глубины промерзания. В соответствии с этим определением, закладные столбчатые фундаменты, используемые для поддержки многих зданий, не могут быть классифицированы как мелкозаглубленные фундаменты, поскольку они специально спроектированы и установлены таким образом, чтобы их основание было ниже глубины промерзания.

Бетонная плита на уровне пола, уложенная внутри здания с заглубленными стойками, должна рассматриваться как мелкозаглубленный фундамент. При перекрытии чувствительных к морозу грунтов эта плита может подвергаться морозному пучению, если грунт не поддерживается относительно сухим или не предотвращается промерзание. Морозное пучение в этом случае приводит к неравномерному перемещению между плитой и закладными стойками и может привести к повреждению конструкции. Пучение будет более неравномерным в отапливаемом здании, потому что потеря тепла через плиту с большей вероятностью предотвратит промерзание почвы под внутренними частями плиты, в то время как почва под краями плиты замерзнет и вздымается.Нередко такое действие приводит к образованию трещины в плите, идущей параллельно внешней стене. Такое же неравномерное движение плиты и связанное с этим растрескивание также являются проблемой в зданиях со стойками, установленными на плите.

В целом, если влаге в восприимчивых к морозу грунтах, лежащих под плитой, позволяют замерзнуть, плита должна быть спроектирована с надлежащим количеством стальной арматуры, чтобы плита могла без разрушения перекрываться от высокой точки до высокой точки на вздутая поверхность почвы. Однако, поскольку в настоящее время не существует быстрого или точного метода прогнозирования изменений местоположения и величины морозного пучения под плитой, проектирование плиты, способной плавать на мерзлом грунте, на самом деле недоступно для проектировщика.

Другая причина, по которой нельзя допускать промерзания грунта под плитой, заключается в том, что мерзлый грунт при оттаивании становится чрезвычайно слабым. На самом деле, почва, пропитанная талой водой, обычно значительно слабее, чем в состоянии до замерзания. Это снижение прочности грунта называется ослаблением оттаивания.Это серьезная проблема с глинистыми и илистыми почвами, которая в значительной степени ответственна за образование выбоин на асфальтовых покрытиях.

К документам, содержащим процедуры определения размеров бетонных перекрытий на грунте, относятся следующие: Американский институт бетона (ACI) 360R-06 Проектирование бетонных плит на грунте, Унифицированные критерии сооружений (UFC) Министерства обороны США 3-320-06A Бетонный пол Плиты по классу, подверженные тяжелым нагрузкам (доступны для бесплатной загрузки по адресу https://www. wbdg.org/FFC/DOD/UFC/ufc_3_320_06a_2005.pdf), «Бетонные полы на грунте», написанные Дж. А. Фарни и С. М. Тарром и опубликованные Ассоциацией портландцемента (PCA), и «Проектирование постнапряженных плит на грунте», опубликованные Институтом постнатяжения (PTI). Хотя ни один из этих документов не содержит методики прогнозирования воздействия морозного пучения, документ PTI содержит процедуры для определения дифференциального пучения плит из-за изменений содержания влаги в расширяющихся и сжимаемых грунтах.

Методы сведения к минимуму морозного пучения под мелким фундаментом
Чтобы свести к минимуму вероятность морозного пучения, у проектировщика есть два основных варианта: разместить фундамент на хорошо дренированных грунтах, которые не подвержены морозному пучению, или предотвратить промерзание почвы под фундаментом.

Рисунок 6: Схема теплового потока FPSF для отапливаемого здания с дополнительным утеплением пола.

Строительство на хорошо дренированных почвах, не подверженных морозному пучению, является наиболее распространенным методом, используемым для минимизации морозного пучения. Этот вариант часто включает замену любых восприимчивых к морозу почв, расположенных в пределах 1 или 2 футов от уровня земли, песками и гравием. Глубина, на которую необходима такая замена грунта, зависит в первую очередь от глубины промерзания и от количества тепла, теряемого зданием в грунт.

Всегда полезно строить земляное полотно так, чтобы грунт под фундаментом оставался относительно сухим. Это важно не только для минимизации морозного пучения, но и для поддержания несущей способности грунта, максимального повышения теплового сопротивления грунта, минимизации диффузии жидкости и пара в здание и увеличения срока службы компонентов здания, находящихся в контакте с грунтом.

Степень, в которой почва под фундаментом может оставаться сухой, зависит от таких факторов, как высота фундамента относительно окружающей местности, тип почвы, расстояние до уровня грунтовых вод и тип дренажной системы по периметру (если она используется).Что касается типа почвы, крупнозернистые почвы (т. е. пески и гравий) предпочтительнее, поскольку они быстро дренируются и связаны с минимальным капиллярным действием. В грубом приближении капиллярный подъем составляет 3 дюйма в мелком гравии, 6 дюймов в крупном песке, 10 дюймов в среднем песке, 20 дюймов в мелком песке, 40 дюймов в иле и 80 дюймов в глине. Как отмечалось ранее, капиллярное действие для конкретной почвы в значительной степени зависит от количества и относительного размера более мелких частиц в почве, поскольку они определяют размер капилляров.Таким образом, почва, состоящая на 80 % из песка и на 20 % из глины, вероятно, будет иметь капиллярное поднятие, приближающееся к чисто глинистой почве.

Второй вариант борьбы с морозным пучением заключается в предотвращении промерзания грунта, расположенного под плитой, путем стратегического использования изоляции, как показано на рис. быстро теряется в прохладном зимнем воздухе. При правильном размере и размещении изоляция предохраняет всю почву, расположенную непосредственно под самым мелким фундаментом, от промерзания. Фундаменты мелкого заложения с такими системами изоляции обычно называют мелкозаглубленными фундаментами с защитой от замерзания (FPSF).

SEI/ASCE 32-01
Процедуры определения размеров и расположения изоляции FPSF содержатся в SEI/ASCE 32-01 «Проектирование и строительство защищенных от замерзания мелководных фундаментов». SEI / ASCE 32-01 на самом деле является слегка измененной версией документа Исследовательского центра Национальной ассоциации домостроителей (NAHB RC), опубликованного в 1994 году. Документ NAHB RC был основан на скандинавских кодексах, существовавших с 1960-х годов; с начала 1950-х годов более 1.Только в Швеции с помощью FPSF было построено 5 миллионов домов. Предписывающие требования NAHB RC для FPSF появились в первоначальной версии Международного жилищного кодекса, опубликованного в 2000 году. SEI/ASCE 32-01 был опубликован в 2001 году (как указывает -01).

Способ установки изоляции FPSF зависит от теплового класса здания. SEI/ASCE 32-01 определяет три типа зданий: отапливаемые, неотапливаемые и полуотапливаемые. Отапливаемое здание — это здание, в котором минимальная среднемесячная температура внутри помещения превышает 63°F.Неотапливаемое здание – это здание с минимальной среднемесячной температурой в помещении менее 41°F. Здания, попадающие между этими двумя крайностями, определяются как полуотапливаемые.

Плиты перекрытий отапливаемых зданий защищены от морозного пучения с помощью систем изоляции, показанных на рисунках 1а и 1б. Хотя системы с изоляцией, расположенной под плитой (рис. 1c и 1d), предотвращают потери тепла зданием, это может не предотвратить промерзание грунта, расположенного непосредственно под плитой, в местах, близких к периметру здания.

Упрощенный метод проектирования FPSF для отапливаемых зданий
SEI/ASCE 32-01 содержит как упрощенный, так и подробный метод определения требований к изоляции для отапливаемых зданий. Упрощенный метод проектирования FPSF представляет собой предписывающую спецификацию, требующую изоляции в соответствии с таблицей 3. Эта таблица содержит значения R и размеры для внешней вертикальной изоляции и внешней горизонтальной изоляции крыла. Размеры, используемые в таблице 3, графически определены на рисунке 7.Таблица 4 содержит эффективные значения сопротивления изоляции, которые следует использовать при определении того, соответствует ли изоляция требуемому минимальному значению сопротивления, указанному в таблице 3. Упрощенный метод проектирования нельзя использовать, когда под плитой находится изоляция со значением сопротивления выше 10 ч•фут2•°F/БТЕ.

  • Таблица 3: Минимальные требования к изоляции для защиты от мороза фундаментов в отапливаемых зданиях (a)
  • Рисунок 7: Размеры мелкозаглубленного фундамента с защитой от мороза. Высота пола над готовым уклоном (размер h) ограничена максимальным значением 12 дюймов при использовании упрощенного метода проектирования FPSF.
  • Таблица 4: Расчетные значения для изоляционных материалов FPSF

Подробный метод расчета FPSF для отапливаемых зданий
использоваться для защиты отапливаемого здания от морозного пучения. Подробный метод проектирования FPSF SEI/ASCE 32-01 представляет собой спецификацию производительности, которая дает проектировщику возможность гибко выбирать комбинацию значений сопротивления изоляции и размеров, которые лучше всего подходят для работы.Кроме того, подробный метод позволяет проектировщику учитывать влияние изоляции, размещенной непосредственно под плитой на уровне пола. Как показано на рис. 6, такая изоляция уменьшит приток тепла к фундаменту, что потребует большей изоляции по периметру.

Подробный метод проектирования FPSF состоит из следующих шагов:

Шаг 1: Определите дизайн сайта AFI. Приблизьте AFI из рисунка 4 или получите более конкретное значение на веб-сайте Национального центра климатических данных FPSF (https://www.ncdc.noaa.gov/climate-information/statistical-weather-and-climate-information/frost-protected-shallow-foundations).

Шаг 2: Рассчитайте R-значение для плиты перекрытия, RF. Учитывайте все изоляционные материалы в поперечном сечении, включая напольное покрытие. Таблица 5 содержит R-значения для выбранных материалов. При определении RF используйте значения R в сухом состоянии для всех материалов, включая изоляцию. Если RF изменяется по площади плиты, рассчитывайте RF как среднее значение по периметру (т.д., внешний) 3 фута от пола. Если RF превышает 28 ч•фут2•°F/Btu, проектировщик должен следовать рекомендациям, приведенным в следующем разделе для неотапливаемого здания, поскольку тепло от здания существенно блокируется от проникновения в землю и защиты фундамента.

Шаг 3: Используйте Таблицу 6 и информацию из Шагов 1 и 2, чтобы определить требуемое значение R вертикальной изоляции, RV.

Этап 4: Основываясь на требуемом RV, полученном на этапе 3, выберите соответствующую толщину изоляции, используя эффективные значения R, reff, указанные в таблице 4.Толщина отдельных панелей не должна быть меньше минимальной толщины изоляции, указанной в правых столбцах Таблицы 4. Вертикальная изоляция должна простираться от глубины D до наружной надземной стены, не обнажая фундаментную стену или другие теплопроводные материалы, как показано на рисунке. на рис. 7.

Шаг 5: Используйте Таблицу 7 для выбора размеров изоляции для ситуаций, когда не требуется изоляция крыльев или требуется изоляция крыльев только в углах.Обратите внимание, что эта изоляция крыла должна иметь R-значение 5,7 ч•фут2•°F/БТЕ. В качестве альтернативы используйте Таблицы 8 и 9 для определения размеров изоляции крыла и значений R для применений, где глубина D всей вертикальной изоляции (т. е. вдоль стены и в углах) будет зафиксирована на уровне 16 дюймов.

Шаг 6: Выберите соответствующую толщину требуемой изоляции крыла, разделив требуемое минимальное значение R изоляции на ее эффективное горизонтальное значение R, reff, указанное в таблице 4.

Метод проектирования FPSF для неотапливаемых зданий
Геотермальная энергия используется исключительно для предотвращения промерзания восприимчивых к морозу грунтов под фундаментом неотапливаемых зданий. Как показано на рис. 8, быстрому выходу этой энергии из почвы препятствует сплошной слой изоляции, размещенный под всем фундаментом. Слой незамерзающего грунта толщиной не менее 6 дюймов должен быть размещен под изоляцией, или слой невосприимчивого к замерзанию грунта толщиной не менее 12 дюймов должен быть помещен над изоляцией.Слой грунтовой изоляции и незамерзающий слой добавляются к минимальной глубине фундамента в 12 дюймов, показанной на рисунке 8. За пределами периметра фундамента изоляция должна иметь слой грунта толщиной не менее 10 дюймов.

  • Рис. 8: Размеры FPSF для неотапливаемого здания.
  • Таблица 10: Требуемые свойства изоляции заземления для прилегающих территорий США.
  • Рисунок 9: Среднегодовые температуры на прилегающих территориях Соединенных Штатов.

Расстояние WG, на которое требуется, чтобы изоляция заземления проходила по периметру здания, и значение R изоляции получают из Таблицы 10. Эти значения зависят от значений AFI100, а также среднегодовой температуры для стройплощадка. См. Рисунок 9 для среднегодовых температур.

Значения R из Таблицы 10 могут быть уменьшены на 0,3 ч•фут2•°F/Btu на каждый 1 дюйм увеличения толщины незамерзающего слоя сверх требуемого минимума.Кроме того, значение R может быть уменьшено на 0,3 ч•фут2•°F/Btu на каждый 1 дюйм увеличения толщины почвенного покрова сверх минимума в 10 дюймов. Наконец, WG может быть уменьшена на 1,25 дюйма на каждый дюйм изоляции, заглубленной за пределы минимального покрытия толщиной 10 дюймов.

Метод проектирования FPSF для полуотапливаемых зданий
Фундамент зданий, классифицируемых как полуотапливаемые, должен быть спроектирован в соответствии с методом детального проектирования FPSF для отапливаемых зданий, но с увеличением минимальной глубины вертикальной изоляции на 8 дюймов для обеих стен и угловые участки полуотапливаемого здания.

Резюме
Существует два хороших варианта минимизации морозного пучения неглубоких фундаментов в холодном климате. Во-первых, фундамент можно располагать на грунтах, не подверженных морозному пучению. При этом не все грунты ниже фундамента должны быть непромерзающими, а только расположенные выше глубины промерзания. Второй вариант – установка утеплителя, препятствующего промерзанию грунта под плитой. Данные и процедуры, представленные в этой статье, могут быть использованы для расчета этих изоляционных систем.В отапливаемых зданиях эта изоляция располагается вокруг фундамента снаружи. В неотапливаемых зданиях он располагается непосредственно под всем фундаментом.

Деталь изоляции плотного фундамента, сборные комплекты опалубки ICF

Почвенные условия на некоторых строительных площадках не подходят для фундамента из плиты на грунте с утолщенным краем основания, если сначала не начать масштабную и дорогостоящую рекультивацию почвы. Выбор плотной плиты в таких условиях может быть гораздо более дешевым вариантом.

Сплошная плита представляет собой защищенный от мороза неглубокий фундамент или плиту на уровне земли, которая не включает стандартное основание с утолщенными краями, на которое приходится вся нагрузка дома. Он разработан для равномерного распределения нагрузки по всей поверхности здания.

Строительные площадки с плохим состоянием почвы (нарушенная почва, обширные почвы, низкая несущая способность, высокий уровень грунтовых вод и т. д.) могут потребовать значительных инвестиций в дренаж, замену и уплотнение почвы, прежде чем инженер утвердит проект.

На фотографиях ниже представлены дренажные мероприятия, которые требовались для поддержки фундаментной плиты с утолщенной кромкой на грунтовом основании на площадке с высоким уровнем грунтовых вод. Изображения предоставлены Янни Милон.

Укладка дренажа для плиты на уровне с высоким уровнем грунтовых водУкладка дренажа с помощью гравия и геотекстиля под плитой на грунтовом основанииУкладка гравия для дренажной плиты на уровне с высоким уровнем грунтовых вод большая поверхность.По этой причине их часто можно строить на почве, которая не может поддерживать другие типы конструкций.

Типичные требования к несущей способности грунта для фундамента с утолщенной кромкой составляют 150 кПа (3000 фунтов на квадратный фут), при этом опорная плита может сидеть на грунте с одной третью этой несущей способности или даже меньше с дополнительными техническими мерами. Часто это будет самый доступный (и, возможно, единственный) вариант для строительства на участках с особенно неподходящими почвенными условиями. Даже в случае дома среднего размера такие затраты иногда могут достигать десятков тысяч долларов и, возможно, останавливать строительный проект.

Также исключается риск столкнуться с плохим качеством грунта на глубине традиционных фундаментов, поэтому плотная плита на любом участке может избежать возможных дорогостоящих сюрпризов после начала раскопок. Благодаря более прочной конструкции, он также менее подвержен смещению и растрескиванию, чем здания, опирающиеся на фундамент.
Вы можете или не можете найти инженера, имеющего опыт проектирования плотных плит, в качестве альтернативы вы можете обратиться к компаниям, которые специализируются на разработанных по индивидуальному заказу сборных плитах ICF на комплектах опалубки.

Земляные работы и укладка плит

  • Удалите примерно 6 дюймов органического материала, на два фута дальше места, где будет находиться здание.
  • При необходимости соорудить подпорную стену, чтобы создать ровную поверхность здания.
  • Если есть большие ямы, где были удалены корни деревьев, их можно заполнить заполнителем и уплотнить.
  • Если площадка вообще имеет уклон, выровняйте ее до уровня уплотняемой насыпи толщиной 0–2,5 дюйма, обязательно уплотняя ее пластинчатым катком через требуемые интервалы.
  • Положите 6 дюймов выровненного чистого камня в двух футах от периметра здания.
  • Установите штифты там, где будут углы здания.
  • Установите всю сантехнику, электропроводку и трубы для отвода радона.

Примечание. Мы настоятельно рекомендуем обратиться к сантехнику, имеющему опыт работы с плитами на грунте. Поскольку все сантехнические работы будут залиты бетоном, важна точность расположения, высоты слива и правильного наклона слива.

  • Установить опалубку для утепления стропильной плиты, внутреннюю изоляцию пола и армирующую сетку в соответствии с техническими условиями.
  • Если вы устанавливаете напольное лучистое отопление, убедитесь, что оно разработано инженером для правильного размещения системы подачи тепла, чтобы не нарушить структурную целостность плиты.

Монтаж плиты стропила

Сначала укладываются формованные кромки, углы нужно выровнять и закрепить на месте.затем следует установка внутренней теплоизоляции, радоновой и паровой мембраны, армирующей сетки и любых систем отопления, все выполняется в соответствии с инженерными планами и указаниями по строительству. Все изображения плит предоставлены Legalett.

Уплотнение гравия для под плотным фундаментомСистемы формования изолированных плитУгловая деталь для системы формования изолированных плитЮбочная деталь для опалубки плит малозаглубленного фундамента с защитой от мороза Детали арматуры для плитных фундаментов

Плиты на уровне земли часто обогреваются, что обеспечивает очень комфортное и равномерное распределение тепла по всему дому.Большой объем нагретого бетона внутри оболочки здания будет действовать как термическая батарея, сохраняя и выделяя тепло, что помогает сбалансировать температуру как летом, так и зимой.

Такое количество нагретой тепловой массы внутри оболочки здания также обеспечивает тепловую безопасность в случае отключения электроэнергии, медленно выделяя свое тепло в течение дней. Сплошные плиты можно нагревать с помощью водяных систем (жидкостных) или труб с воздушным нагревом, как показано ниже.

Лучший дизайн подвала:

Традиционные подвалы начинаются с залитого фундамента, затем с фундаментной стены и, наконец, с плитного перекрытия.Фундаменты изолированы редко, и в зависимости от того, как изолированы стены, результатом может быть тепловой мост между фундаментом и стенами или полом. Это приводит к нежелательным потерям тепла, а также к большему риску образования конденсата на более холодных участках бетона.

В качестве альтернативы можно построить подвал, начав с изолированной плиты-плота, за которой следует фундаментная стена ICF. Это обеспечивает непрерывный слой изоляции, отделяющий бетон от земли. В результате получается очень удобный и энергоэффективный подвал без тепловых мостов и сниженный риск образования плесени.

Макет подвала с плотной плитой и стеной ICF, любезно предоставленный Treehugger. Макет плиты плота с барьером против радона/пара, защищенным между слоями пенополистирола. © Legalett



Узнайте больше об изолированных системах опалубки фундаментных плит

здесь , в руководствах по экологическому строительству EcoHome

Утепленная шведская плита (УШ)

Монолитная плита в качестве фундамента получает все большее распространение при строительстве коттеджей. Большинство домов имеют низкие теплоизоляционные свойства, зимой они промерзают, забирая тепло через пол.Чтобы холод не попадал на первый этаж через грунт, используется утепленная шведская плита с теплоизоляционным слоем. Для прочного массивного фундамента, установленного под всем зданием, не представляют опасности подвижки грунта. Подвижки вместе с ним одновременно не вызывают концентрации напряжений в конструкции и не приводят к разрушению фундамента. Поэтому плита называется «плавающей».

Преимущества утепленной шведской плиты

В технологическом процессе все коммуникации заложены в фундамент.Утепленная шведская плита содержит водяное отопление в монолитном перекрытии, что делает невозможным установку радиаторов на первом этаже. Трубы проложены по всей площади, равномерно утепляя первый этаж здания. По обычной технологии в пол заливается стяжка, которая в данном случае не требуется.

В зимнее время почва под домом не промерзает, а значит и спелости нет. По сравнению с обычным фундаментом гораздо более энергоэффективным является утепленная шведская плита.Отзывы о его качестве в этом плане только положительные. Несъемная утепленная опалубка дополнительно защищает дом от холода при атмосферных воздействиях.

Коммуникации выведены от пола в необходимых местах с точностью до сантиметров.

Дренажные трубы, проложенные по периметру, обеспечивают отвод избыточной влаги от ВВВ. Утепленная шведская плита должна стоять на сухом основании. Дренажные стоки собираются в отдельные емкости или сбрасываются в общую систему.

Утепленная шведская печь: проблемы

Основные трудности возникают в основном экономического характера. Высокая стоимость монтажа связана с затратами на материалы и высокими требованиями к квалификации производителей. Утепленная шведская печь своими руками не возводится, так как ошибки, допущенные при строительстве, потом будет сложно исправить. Для небольших конструкций, например для бани, можно создать нечто подобное. Большие затраты на возведение фундамента впоследствии окупаются за счет последующих высоких показателей энергосбережения.Поэтому утепленная шведская плита в итоге имеет оптимальное соотношение цены и качества.

Небольшая толщина плиты требует применения высоких технологий и современных материалов. Еще неизвестно, сколько лет стоит утеплитель под фундаментом.

Отсутствие подвала также является недостатком проекта. Но с дальнейшим ростом его популярности обязательно появятся и альтернативные версии с большим функционалом.

Остается вопрос возможности ремонта коммуникаций, если они замурованы в фундамент. Утепленная шведская печь выдержит испытание временем, если при ее возведении будет обеспечено европейское качество монтажа.

Подготовка

Фундамент мелкозаглубленный и не требует значительных объемов земляных работ. Обычно снимается только плодородный слой. Не допускается заливать плиту непосредственно на илистый или торфяной грунт. В этом случае необходимо вкопать основание на 400-500 мм глубже, засыпать его слоем крупнозернистого песка и уплотнить.

На выровненный участок укладывается геотекстиль и засыпается песком слоем 15 см.Ее утрамбовывают и на нее укладывают дренажные трубы (по периметру дома и под плиту), прокладывают коммуникации. Их засыпают песком, который насыпают и укладывают слоями.

Укладка теплоизоляции

Теплоизоляция из экструдированного пенополистирола (EPS) по всему периметру слоем 20-30 см и сбоку, в качестве несъемной опалубки. Если вы используете углеродную изоляцию, она лучше выдерживает большие сжимающие напряжения. Укладывается в два слоя с промежуточной гидроизоляцией из пленки ПВХ. По краям должны быть выступы, препятствующие образованию мостиков холода в местах стыка.

Если к террасе дома пристраивается открытый дом, то его территория отделяется от основного бетонного массива теплоизоляцией из пенополистирола. Тогда утепленная шведская плита не будет пропускать холод во внутренние помещения.

Монтаж «теплого пола»

На ЭППС укладывают на стойки двойную решетку из проволочной арматуры, а над ней трубы из молекулярно-сшитого полиэтилена для теплого пола.Их проверяют на герметичность и наполняют воздухом или водой под давлением, чтобы пластик не деформировался при заливке бетона. Отопление выполняется многоконтурным с выводом вверх на один коллектор. Длина каждой трубы не превышает 90 м. Прокладывается улиткой или змейкой, располагаясь под определенным будущим помещением. Тогда можно будет регулировать отопление в каждой комнате. Чтобы лучше ориентироваться при прокладке труб и других коммуникаций, место под каждой комнатой отмечается ниткой.

Трубы теплого пола также укладываются под арматуру, прикрепляя их к утеплителю.Затем рама ставится поверх специальных подставок. В этом случае система отопления лучше защищена от повреждений при заливке плиты бетоном.

Под плиту заблаговременно выполняется заземление от места ее контурного размещения до места расположения электрощита.

Заливка фундамента

Глухая секция ЭПТС дополнительно монтируется снаружи деревянными досками из обрезной доски, которые должны быть надежно закреплены. После заливки плиты бетоном марки не ниже М 350.

Толщина его должна быть 120-180 мм, а по периметру делаются усиленные ребра жесткости не менее 300 х 300 мм. Они воспринимают основную нагрузку от несущих стен дома. Если внутри дома предусмотрена конструктивная нагрузка, то в этих местах толщину фундамента увеличивают до 300 мм (в виде ребер жесткости).

Бетон заливается в один прием с раздачей и уплотнением вибратором. Такая обработка делает смесь более пластичной, что способствует лучшему заполнению пустот. При этих работах следует соблюдать осторожность, чтобы не повредить коммуникации и трубы теплого пола. Заполнение ребер и плиты производится одновременно, что позволяет получить монолитную конструкцию с идеально ровной поверхностью.

Через две недели бетон набирает 70% крепости, после чего утепленная шведская плита готова для возведения на ней стен. Необходимо поддерживать поверхность во влажном состоянии в течение всего периода твердения, иначе бетон не затвердеет и не растрескается.

Заключение

При соблюдении всех строительных норм профессиональными исполнителями с применением качественных материалов утепленная шведская плита является оптимальным вариантом для частного дома. Фундамент подходит для любого грунта и обладает высокой функциональностью.

Изоляция | Термологик AB

Thermo-Logic использует различные виды пеноматериала для различных целей. Традиционная «закрытая ячейка» 2000 представляет собой 100%-ную пароизоляцию, бесшовную, воздухонепроницаемую и не допускающую конвекции.

У нас также есть открытая ячейка 500, которая на 100% герметична, бесшовна и герметична.Открытая ячейка 500 образует герметичный воздушный барьер в стенных полостях, создает воздушный и влажный барьер на вентилируемых чердаках. Он превосходит обычно используемые стекловолоконные плиты и обеспечивает непрерывный барьер против проникновения воздуха и обладает исключительными характеристиками теплопередачи в жилых и коммерческих конструкциях. Пена 500 также является отличным звуковым барьером с STC 42 при толщине 100 мм.

Кровельная пена – это пена плотностью 2500 – 3500, предназначенная для кровельных работ. Он более плотный и более самозатухающий, чем обычные закрытые ячейки, что придает ему большую стабильность и износостойкость.Вместе с нашими кровельными покрытиями он обеспечивает бесшовную и воздухонепроницаемую, полностью приклеенную и легкую изоляцию и гидроизоляцию на различных основаниях настила кровли.

Некоторые распространенные области применения пенопласта 2000

НЕВЕНТИЛЯЦИОННЫЕ ПОДВАЛКИ  Наша система рекомендована Исследовательским институтом Швеции (RISE) как долгосрочное энергоэффективное решение, создающее барьер для холодного воздуха и влаги под домом. Пена блокирует проникновение холодного и влажного воздуха через пол, консервирует пол и создает термический барьер, благодаря которому почти 90 % пролитого тепла возвращается обратно в дом.Температура на уровне пола повышается до 2-7 градусов тепла. Пена также сертифицирована как защита от радона.

СТЕНЫ ФУНДАМЕНТА  Замкнутая ячейка, нанесенная на стены подвала (дренажные работы фундамента), создает эффективную и бесшовную пароизоляцию, предотвращающую попадание влаги в фундамент даже в случае его затопления. Пена также изолирует фундамент, облегчая контроль внутреннего климата.

ВЕНТИЛИРУЕМЫЕ ЧЕРДАЧНЫЕ ПОМЕЩЕНИЯ Полиуретан обеспечивает экономию энергии и улучшение качества воздуха, меньшую инфильтрацию воздуха и значительное снижение уровня шума.

НЕВЕНТИЛЯЦИОННЫЕ ЧЕРДАЧИ/НАРУЖНЫЕ СТЕНЫ  Если вы хотите добиться максимальной экономии энергии без потери ценного жилого пространства. Если это так, мы ваш первый выбор в изоляции. Наша пена работает как двусторонняя изоляция, блокирующая тепло летом и защищающая от холода зимой. Система не требует воздушного зазора для вентиляции изоляции или пароизоляционной мембраны, что требует времени, денег и занимает жилое пространство.

СТАЛЬНЫЕ КОНСТРУКЦИИ, СКЛАДСКИЕ ПОКРЫТИЯ Пена Thermo-Logic обладает свойствами, отсутствующими в традиционных системах изоляции.Нет необходимости в дополнительных пароизоляциях, воздушных зазорах или точках крепления, чтобы удерживать его на месте.

В результате получается 100% бесшовная, воздухонепроницаемая и долговечная оболочка здания, защищающая конструкцию от конденсата, проникновения воздуха и экономящая энергию как летом, так и зимой, а также усиливающая применяемую площадь до 300%. Мы можем утеплить 200-300 м2/день и произвести покраску при правильных обстоятельствах. В хорошо изолированном стальном здании окупаемость инвестиций составляет всего несколько лет.Пена действует как двухсторонняя изоляция, сохраняя помещения теплыми зимой и прохладными летом.

Теплый фундамент для дома. Фундамент утепленный шведской печью

Что такое теплый фундамент? Зачем нужно утеплять фундамент? Виды и характеристики утепленного фундамента.

Значительная часть тепла (до 20%) уходит из дома через бетонный фундамент. На внутренних стенах заглубленных сооружений появляется плесень, конденсат и сырость, в основном из-за плохой вентиляции и плохой теплоизоляции.Кроме того, гидроизоляционное покрытие стареет и быстро разрушается в результате промерзания стен зданий и самого гидроизоляционного материала. Справиться с такими проблемами можно с помощью технологии теплый тональный крем .

Чаще всего различают два типа базы:

  • Фундаментная технология USP;
  • мелкозаглубленное строительство;

Система USP

УШП (утепленная шведская плита) — Литой плитный фундамент мелкой закладки.Конструкция утеплена по периметру и по всей площади подошвы. Шведская печь образует готовый черновой пол здания, который сразу оборудуется системой теплого пола.


USP

Артикул: в качестве теплоизоляционного материала с использованием экструдированного пенополистирола. Этот утеплитель разработан специально для утепления основания снизу.

Благодаря добавлению в состав пенополистирола графитовых элементов повышается его прочность на сжатие и устойчивость к солнечным лучам.Плюс материал практически не подвержен усадке, а теплоизоляция подошвы позволяет справиться с проблемой пучения грунта.

Технология фундамента

USP идеально подходит для каркасных и других типов зданий. Его использование очень уместно при строительстве одно- и двухэтажных домов. Конструкция позволяет справиться сразу с несколькими проблемами. Шведский тональный крем представляет собой своеобразный «пирог», состоящий из слоев, уложенных по определенной схеме. Порядок укладки слоев согласовывается при разработке проекта:

  • почва;
  • геотекстиль;
  • дренажные выходы;
  • слой песка;
  • щебеночный слой;
  • теплоизоляция
  • ;
  • арматурный каркас;
  • система подогрева пола;
  • бетонное основание.

Артикул: при устройстве фундамента на песчаном грунте дренаж необязателен. Опасность затопления возникает чаще всего во время таяния снега, но в этот период и оттаивает песок. В результате вода просачивается через рыхлую конструкцию в грунт.

Для качественной работы конструкции необходимо произвести расчет шведской плиты. Благодаря этому можно будет обеспечить равномерный прогрев всех участков напольного покрытия, определить максимальную и минимальную мощность системы отопления, рассчитать уровень рабочей температуры, которую необходимо будет установить в процессе эксплуатации, а также режим обогрева. на одном уровне с бетонной поверхностью.Инженерный расчет осуществляется на основании показателей нагрузки, несущих характеристик возводимых конструкций, типа и состояния грунта.

Неглубокая конструкция

Примечание: ниже рассмотрим технологию утепления готовой конструкции.

Теплый фундамент мелкозаглубленного типа возводится выше глубины промерзания грунта. Это служит поводом для его утепления как по горизонтали, так и по вертикали. Такая конструкция послужит преградой оттоку тепла из помещения, а также предохранит грунт от промерзания под самим основанием.


В качестве утеплителя также используется пенополистирол, который даже при минимальной толщине (5 см) обеспечивает качественную защиту фундамента от промерзания.

Важно: наибольшие потери тепла происходят в углах конструкции, поэтому толщина и ширина теплоизоляционного слоя в этих местах должны быть больше, чем в других частях конструкции.

Неглубокая изоляция основания
  1. В первую очередь копают траншею по периметру основания, заглубляя до подушки фундамента.Ширина траншеи должна быть на 5 см больше уровня промерзания почвы.
  2. Наружную часть основания обрабатывают битумным гидроизоляционным составом, нанося его сплошным слоем по всей поверхности стены фундамента, включая цоколь. Также в качестве гидроизоляции можно применить рулонный материал на битумной основе. Приклеивается к стене с помощью битумной мастики.
  3. Теплоизоляционный материал покрывается плотной мембраной или геотекстилем. Это придаст утеплителю ровную и гладкую поверхность, что защитит материал от повреждений из-за пучения грунта.
  4. По завершении этих процедур при необходимости укладываются дренажные трубы. Траншея для них засыпается песчано-гравийной смесью.

Пенополистирольные плиты крепятся с помощью газовой горелки. Рулонное гидроизоляционное покрытие нагревается в нескольких местах, после чего утеплитель плотно прижимается к стене.

Утепление фундамента — Важнейший этап строительства дома. Это так же важно, как утепление стен.Особенно в суровых климатических условиях характерно промерзание почвы на большую глубину.

Неутепленный фундамент является причиной серьезных теплопотерь, опасен промерзанием и, как следствие, разрушением подземных сооружений.

Утепление фундамента снаружи значительно снижает теплопотери, служит надежной защитой основания дома от влияния грунтовых вод и минусовых температур.

Промерзание особенно опасно для строительных фундаментных конструкций, на которых обычно возводятся дома с.

Во избежание негативного воздействия на фундамент окружающей среды прибегают к таким мерам, как гидроизоляция фундамента и его утепление.

Наибольшее количество холодного воздуха поступает в здание через фундамент. А если в доме есть подвал, используемый для какого-либо функционального назначения ( , бильярдная, прачечная), то ему следует уделить особое внимание.

Неотапливаемый подвал не нуждается в теплоизоляции. Но необходимо утеплять цоколь фундамента, особенно в домах, построенных на сваях, чтобы уменьшить теплопотери на уровне пола жилого этажа.Утепление помогает поддерживать тепло в доме, отсекая холодный воздух от дома.


Кроме того, базовый изоляционный слой частично играет роль в его гидроизоляции.

Отсюда теплоизоляция фундамента:

  • снижает потери тепла;
  • снижает затраты на;
  • снижает влияние пучения грунта на фундамент;
  • стабилизирует температуру внутри здания;
  • предотвращает образование конденсата на внутренних плоскостях стен;
  • выполняет механическую защиту гидроизоляции и конструкции фундамента.

Какая изоляция более эффективна

Существует два способа утепления фундамента – утепление на этапе заливки и последующее утепление, которое производится после затвердевания бетонной заливки. Наиболее предпочтительным из них является первый.

Самый правильный подход к утеплению фундамента в процессе строительства – несъемная опалубка. Это конструкция, в которую заливается раствор. На этапе застывания он играет роль обычной опалубки, но после этого не снимается, а остается слоем утеплителя.


Технология исполнения:
  1. Первым делом готовят котлован с внешней стороны периметра.
  2. На дно котлована делают: укладывают геотекстиль, засыпают щебнем, на который сверху укладывают перфорированную трубу, а затем снова слой гравия. Трубы соединяются и выводятся в колодец.
  3. очищают и сушат, а затем выполняют его.
  4. Подготовленную траншею засыпают песком или, утрамбовывая его слоями.
Утепление мастиками

Некоторая изоляция может быть достигнута во время гидроизоляции.Например, вертикальные стены фундамента рекомендуется покрыть несколькими слоями битумной мастики. Это изолирует трещины и небольшие отверстия на стыках плит, через которые происходит утечка тепла.

После этого на боковые поверхности наносится рулонный гидроизоляционный материал. Это будет дополнительный слой теплоизоляции.


Изоляция фундамента минеральной ватой

Этот способ используется крайне редко, так как для его реализации необходимо возвести каркас, предусмотреть хорошую защиту матов от намокания, а также возвести защитную стенку из любых отделочных материалов.

Технология исполнения:

  1. Поверхность очищается и высушивается, устраняются дефекты.
  2. Выполняется каркас для минеральных матов из металлического профиля.
  3. Теплоизоляционные маты укладываются на каркас и закрепляются. Поверхность утеплителя закрыта от внешней влаги паропроницаемой ветрозащитной пленкой.
  4. Защитные стены возводятся из или каркаса.


Изоляция на пенопластовой основе

Современный и очень эффективный способ качественно утеплить стены фундамента.Его преимущество заключается в высоких теплоизоляционных характеристиках материала, простоте работ, устойчивости материала к механическим повреждениям и нагрузкам.

Недостатком является необходимость подготовки поверхности, пенозащиты от грызунов, а также соответствующей гидроизоляции.


Технология исполнения:
  1. Фундамент выкапывается, очищается и просушивается. С его поверхности удаляются остатки битума, жира, масла.
  2. Продукция.
  3. Плиты уложены на клей, продаются в виде сухой смеси.
  4. Поверхность фундамента защищают армирующей сеткой от грызунов, укладывая ее на тот же клей. Затем делают обратную засыпку нижней части фундамента песком, а верхнюю часть закрепляют с помощью предназначенных для этого дюбелей.
Пенополиуретановая изоляция

Это современный материал для теплоизоляции как снаружи, так и внутри помещений. Для его использования необходимо иметь специальное оборудование, которое под высоким давлением распыляет пенополиуретан на необходимую поверхность.Толщина слоя пенополиуретана должна быть 5 см. Аналогичного утепляющего эффекта можно добиться, используя слой полистирола толщиной 12 см.

Преимущества пенополиуретановой изоляции:

  • долговечность;
  • высокие адгезионные свойства;
  • отсутствие необходимости в дополнительной паро- и гидроизоляции.
  • низкая паропроницаемость;
  • бесшовное покрытие
  • ;
  • надежность; ne
  • низкая теплопроницаемость;

Среди недостатков можно назвать необходимость использования специального оборудования и постепенное разрушение от воздействия солнечных лучей.


Изоляция из полистирола

Экструдированные плиты практически не впитывают и не пропускают воду. Поэтому этот материал долго сохраняет свои теплоизоляционные характеристики.

Преимущества изоляции этим материалом:

  • длительный срок службы;
  • сила
  • ;
  • постоянство теплоизоляционных свойств;
  • «Несъедобность» для грызунов.

При утеплении пенополистиролом следует помнить, что:

  • углы здания нуждаются в «усиленной» теплоизоляции,
  • для утепления грунта по периметру здания под него необходимо уложить слой пенополистирола,
  • ширина отмостки должна соответствовать глубине промерзания грунта в данных климатических условиях.
  • перед утеплением фундамента дома поверхность стен необходимо выровнять и по нему гидроизолировать;
  • плиты фиксируются нанесением на них клея или «наплавлением» гидроизоляции, к которой затем плита прижимается и удерживается некоторое время.


Как утеплить мелкозаглубленный ленточный фундамент

Крепление пластин следует начинать снизу, соединять ряды встык. Толщина пластин должна быть одинаковой. Вертикальные швы соседних рядов должны располагаться в шахматном порядке.

Швы между плитами толщиной более 0,5 см необходимо заполнить монтажной пеной.

Клей

следует выбирать исходя из гидроизоляционного материала. При использовании рулонных и мастичных материалов на битумной основе в качестве клея используют битумные мастики, не содержащие агрессивных пенополистирольных ингредиентов.

Перед утеплением фундамента снаружи обязательно дождитесь полного высыхания битумной гидроизоляции.

Клей на плиты, расположенные ниже уровня грунта, наносится точечно, что позволяет стекать конденсату между утеплителем и стеной фундамента.

Плиты, находящиеся в земле, крепятся только на клей и прижимаются к слою земли.

Для плит, расположенных выше уровня почвы, необходимо использовать фиксирующие дюбели.


Как утеплить монолитную фундаментную плиту


Для наиболее эффективной теплоизоляции пола и подвала необходимо позаботиться об утеплении фундаментной плиты фундамента.

Для этого поверх гидроизоляционного слоя укладывается утеплитель.Тогда при заливке силового пола используйте вязаную арматуру, достаточно накрыть теплоизолятор полиэтиленовой пленкой с нахлестом 10 – 15 см и проклеить двусторонним скотчем.

При использовании сварной армирующей конструкции поверх пленки необходимо будет сделать защитную стяжку либо из цементно-песчаного раствора, а уже поверх этого выполнить сварочные работы.

Следует отметить, что закладку и утепление фундамента правильнее проводить в теплое время года, при достаточно высокой температуре воздуха и не сильной влажности.

Владельцы частных домов в стремлении сделать дом теплее иногда обращают внимание только на стены и потолки. При этом забывают, что не менее важно утепление фундамента.

В результате возникают проблемы с холодными полами и перерасходом тепла. После того, как вы вложили свои силы и ресурсы в изоляцию основания, вы можете сэкономить внушительную сумму на расходах на отопление.

Чем вызвана необходимость теплоизоляции?

Значительная часть холодного воздуха поступает в помещение через фундамент.Поэтому конструкции многих зданий построены так, чтобы приподнять потолки этажей над уровнем земли. Теплый, нагретый воздух устремляется вверх. Когда крыша не утеплена, тепло проникает наружу. А помещение наполняется холодным воздухом, который проникает сквозь перекрытия здания. Поэтому необходимость теплоизоляции основания очевидна. Если стены в мерзлой земле, помещение придется постоянно отапливать.


Когда речь идет о сохранении тепла в старом доме, следует помнить, что тепло должны удерживать все элементы системы: фундамент, стены, перекрытия и крыша.Если хотя бы один из них будет выделять тепло, то все здание не сможет удержать его на высоком уровне.

Качественное утепление фундамента позволяет снизить воздействие грунтовых вод и холода на фундамент как деревянных, так и каменных конструкций.

Методы изоляции

Все способы утепления принято делить на два вида. Первый – до заливки фундамента, второй – изоляция готовой конструкции. Первый вариант предпочтительнее и именно он используется чаще.В суровую зиму бетонный фундамент утепляют с двух сторон.

Бетон марки

известен практически полным отсутствием теплоизоляции; он легко охлаждается и так же легко нагревается. При строительстве используют как утеплитель, который монтируется непосредственно в опалубку, так и специальную несъемную опалубку. Такие щиты в разы дороже простых, но общая стоимость ниже цены демонтажа простой опалубки и последующего утепления.


Утепление фундамента уже действующего дома – сложное и ответственное мероприятие.В тех случаях, когда здание построено с недостаточной глубиной заложения фундамента, промерзание грунта под ним будет очень сильным. В таких ситуациях для теплоизоляции закапывают фундамент как внутри, так и снаружи, а позже укладывают утеплитель. Более того, для предотвращения промерзания пола в подвале старой постройки его обсыпают керамзитом.

Уже много лет остаются неизменными наиболее часто используемые способы утепления фундамента: с помощью земли, керамзита или пенополистирола.

Изоляция заземления

Этот вариант самый экономичный, несмотря на внушительное количество песка, который придется выгружать и разравнивать. Метод заключается в том, что земля доходит до уровня будущего пола, в результате под землей оказывается весь цоколь и фундамент.


Утепление грунта проводится до начала строительства дома. Обязательно предусмотрите вентиляционную шахту для подвала.

Преимущества метода:

  • утепление грунтом, утеплитель покупать не надо;
  • дом через подвал не промерзнет.

Недостатки:

  • придется выравнивать большие объемы земли и песка;
  • грунт
  • — слабый теплоизолятор;
  • Стены фундамента
  • будут пропускать холод в помещение, хоть и в меньших количествах.

Теплоизоляция из керамзита

Один из самых дешевых и эффективных методов. Иногда строители сочетают утепление с грунтом и керамзитом.

В процессе заливки фундамента во внутреннюю часть сборной опалубки укладывается керамзит.Этот способ используется и для утепления стен, и для пола, в обоих случаях он достаточно эффективен. Уникальные свойства керамзита заключаются в его пористой структуре, благодаря чему он не пропускает влагу и холод, хорошо сохраняет тепло. Единственные потери происходят из-за того, что полости между гранулами заполнены цементом, а он является проводником холода.


Керамзитовый утеплитель

часто используется для ленточных фундаментов. При малозаглубленном фундаменте материал используют для утепления пола, чтобы полностью избавиться от промерзания земли в подвале.
Если после заливки происходит утепление, то опалубку обычно используют самую легкую, так как керамзит практически невесом. Иногда в качестве опалубки используют листы шифера.

Керамзит — хрупкий утеплитель. При утеплении пола керамзит укладывают с минеральной ватой и пленкой для защиты от влаги.

А как насчет пенополистирола?

Решая, как правильно утеплить фундамент, часто выбор падает на способ теплоизоляции пенопластом.Это универсальный и доступный материал.


Пенопласт продается с листами, которые легко монтируются. Поэтому его использование позволяет выполнять все работы самостоятельно.

Гидроизоляция

Перед креплением изоляционных листов важно гидроизолировать поверхность. Существует множество методов гидроизоляции:

  • нанесение нескольких слоев битумной мастики;
  • гидроизоляция рубероидом;
  • оштукатуривание поверхностей;
  • нанесение специальных проникающих составов.


Укладка плитки

После гидроизоляции на утепляемую поверхность монтируются листы пенополистирола. Листы укладывают снизу фундамента до уровня будущего пола. Утеплитель фиксируется с помощью специальных клеевых составов, которые точечно наносятся на его поверхность. Укладывать листы пенополистирола нужно вплотную друг к другу, чтобы получилась монолитная поверхность. Швы между плитами утеплителя закрываются монтажной пеной.

Пенополистирол со временем разрушается под воздействием солнечных лучей, поэтому его следует надежно закрыть сверху облицовочными панелями.

Изоляция по периметру

Перед утеплением фундамента по периметру нужно снять грунт по всему основанию здания на глубину около полуметра и ширину около полутора метров. После создания траншеи песок засыпается примерно на 20 см, тщательно утрамбовывается.

Плиты пенополистирола устанавливаются на «песчаную подушку».Для дополнительной надежности изоляционные материалы крепятся с помощью специальных клеев, например битумной мастики. Стыки, образующиеся между плитами, задуваются монтажной пеной. Заполнить щели можно с помощью битумной мастики холодного нанесения.


После закрепления утеплителя и выполнения остальных сопутствующих работ снова засыпается песок слоем не менее 3 м.

Угловые зоны зданий теряют больше тепла, чем ровные поверхности. Поэтому в этих местах больше (1.5 раз) следует использовать слой пенополистирола.

Преимущества утепления периметра пенополистиролом:

  • конструкция утепленного фундамента защищена от появления деформаций и трещин;
  • цоколь также утеплен;
  • пенопласт обладает хорошими эксплуатационными свойствами, что делает его достаточно прочным материалом.

Также пенополистирол можно использовать для внутреннего утепления старого дома, когда нет возможности провести наружное утепление.Для этого стены обклеиваются изнутри пенопластовыми плитами. Утепленная таким образом комната может стать полноценной комнатой.

Применение пенопласта

Пенный материал более совершенен, чем пенопласт. предотвращает его деформацию, конструкция прослужит дольше.


Пеноплекс

имеет закрытоячеистую структуру, что делает его невосприимчивым к разрушающему действию воды. Другими важными преимуществами материала являются его прочность и низкая теплопроводность.

Как осуществляется установка?

Монтаж пеноплекса можно производить только через неделю после гидроизоляции, способы которой были описаны выше.

Пеноплекс

выпускается в виде пластин, имеющих пазы определенной конфигурации. Эти пазы обеспечивают очень плотное прилегание пластин друг к другу без зазоров.


Крепление осуществляется специальными клеевыми составами. Нужно выбирать только те составы, которые не способны разрушить изоляцию.Клей наносят точечно, постепенно обрабатывая небольшие участки поверхности. Пластину прикладывают к тональному крему и прижимают на 40 секунд. После приклеивания пластин переходите к следующему участку. Процесс продолжается до тех пор, пока не будет утеплена вся поверхность основания здания.

Приклеивать пластины нужно так, чтобы они выступали вверх на 35-50 см. После завершения монтажа образовавшиеся пустоты закрывают непористыми материалами. В завершение проводится теплоизоляция грунта по периметру.

Высокопрочный герметичный кувшин с ППУ

Пенополиуретан или пенополиуретан – современный строительный материал, отличающийся множеством достоинств. Он характеризуется низкой теплопроводностью, прочностью, долговечностью и экологичностью. С пенополиуретаном легко работать – для монтажа не требуется дополнительных креплений, нанесение его на поверхность происходит быстро. ППУ обладает высокими гидроизоляционными свойствами, препятствующими проникновению влаги, тем самым защищая здание.


Основным преимуществом использования ППУ в качестве утеплителя является невозможность испортить результат – конечное покрытие всегда получается без трещин, неровностей и стыков.

Как работать с пенополиуретаном?

Происходит путем напыления изоляции на поверхность с помощью специальных установок. Полученная пена прочно соединяется с основанием конструкции, заполняя все полости. Получается высокопрочная плита, очень прочная и герметичная. Так как материал имеет закрытую структуру и отсутствует воздушная прослойка, в таком изделии не может появиться конденсат.


Утепление фундамента пенополиуретаном – наиболее эффективный метод. Он подходит как для новостроек, так и для теплозащиты старого дома. Но стоимость такого утепления высока и провести работы самостоятельно невозможно, так как требуется специальное оборудование.

Вариантов гидроизоляции и утепления фундамента много, осталось только выбрать наиболее подходящий.

Итак, после того, как мы разобрались, как правильно разместить дом на участке, пора разобраться, с чего начинается любая стройка – с фундамента.Фундамент – это основа дома, и от того, насколько он надежен, зависит устойчивость и долговечность всей конструкции. Однако усердствовать тоже не стоит, ведь фундамент – дорогостоящее сооружение. Для того чтобы найти «золотую середину» — привлекается дизайнер. Руководствуясь геологическими изысканиями, архитектурными чертежами и СНиПами, они выполнят все необходимые расчеты несущей способности любого типа фундамента и подберут оптимальный вариант.

Основные типы фундаментов, применяемых для загородных домов.

1. Мелкозаглубленный мелкозаглубленный фундамент. Представляет собой монолитную железобетонную плиту. Такой тип фундамента еще называют «плавающим». Применяют его при малопрочных грунтах, из-за большой площади опоры такой фундамент способен нести значительные нагрузки, но испытывает и большие усилия на изгиб. Для того чтобы плита не растрескалась под несущими стенами, ребра жесткости делают заглубленными ниже основной плиты. Сама плита имеет толщину 300 мм.Изготовление такого основания требует соблюдения технологии.

Однозначно рекомендуется использовать этот тип фундамента для проведения теплого пола, так вы получите конструкцию, которая сможет не только нести дом на слабых грунтах, но и обогревать весь первый этаж. После изготовления фундамента остается уложить на него верхний этаж. Во избежание пучения и его негативного воздействия на фундамент необходимо сделать теплую отмостку из экструдированного пенополистирола в 1,2 м от фундамента по внешнему периметру здания. Сложность выполнения этого фундамента заключается в том, что при его изготовлении необходимо сразу разложить все коммуникации (канализация, отопительный и электрический кабель). А также большой расход арматуры.

2. Свайный фундамент. Этот тип фундамента также хорошо подходит для малопрочных грунтов. Несущая способность такого фундамента зависит от грунта и от длины свай. Свая несет нагрузку за счет силы бокового трения о грунт и за счет упора в твердом континенте.Жесткость фундамента осуществляется за счет ростверка, соединяющего все сваи в единую конструкцию.

Сваи бывают нескольких типов:

с коричневой начинкой. Для изготовления таких свай в земле бурят отверстия на заданную глубину, затем в отверстие вставляется арматурный каркас, в качестве опалубки в надземной части используется рубероид, свернутый в цилиндр. Затем бетон тщательно заливают и вибрируют;

— коричнево-вождение. Это сборные сваи (преимущественно квадратного сечения), которые забиваются в грунт под воздействием ударов машины. Такая свая имеет большую несущую способность, чем предыдущий вариант, но ввиду высокой стоимости данного вида свай, в основном их применяют при строительстве общественных, промышленных или многоэтажных жилых домов.

винтовые сваи. Это сваи круглого сечения с шурупом на конце. Эта свая ввинчивается в землю.Такие сваи используются в основном для деревянных домов и бань. Часто используется для изготовления террас.

Ростверк данного фундамента должен находиться в «подвешенном» состоянии, чтобы он не разрушился при пучинистости грунтов. Делается это путем подкладывания пенополистирольного утеплителя под ростверк, так он предотвращает попадание холода под пол фундамента дом и предохраняет ростверк от давления грунта при его пучине.

Этот фундамент удорожает буровые работы, но экономия на бетоне и арматуре компенсирует этот недостаток.

3. Ленточный фундамент. Есть несколько типов:

3.1 Монолитный ленточный фундамент. Один из широко используемых типов фундамента на глинистых и влажных грунтах. Такой тип фундамента очень прочный и надежный. Вопрос пучения решается закладкой его на глубину ниже точки промерзания грунта. Монолитный фундамент имеет расширение в основании, что увеличивает несущую способность фундамента, а соответственно удорожает его возведение.В некоторых случаях фундамент можно не закладывать, но для этого необходимо провести геодезические изыскания и расчет несущей способности грунтов.

3.2. Сборный ленточный фундамент — самый распространенный и широко применяемый тип фундаментов в Республике Беларусь. Само название «сборный» говорит о том, что фундамент собирается из ФБС (фундаментных стеновых блоков). Блок укладывают либо на сборные железобетонные фундаментные плиты, либо на монолитный железобетонный пояс.Ввиду высокой стоимости фундаментных плит рекомендуем монолитный железобетонный пояс. Создает ровное жесткое армированное основание, на которое удобно укладывать стеновые блоки. Многие стараются обходиться без фундамента и укладывают блоки прямо на песок. Делать этого не следует по той причине, что стеновые блоки не имеют армирования и, соответственно, такой фундамент просто растрескивается при прогибе. При использовании армированного монолитного основания такой проблемы не возникает. Поверх уложенного ФБС делается еще один монолитный пояс, он придает дополнительную жесткость всей конструкции фундамента и является выравнивающим слоем при кладке стены.Количество рядов блоков ФБС зависит от высоты основания и глубины заложения фундамента.

Выбранный тип фундамента зависит не только от состава грунта, но и от конструкции дома: типа перекрытий, материала стен, этажности.

В этой статье мы уделили внимание лишь некоторым, основным видам фундаментов, которые применяются при строительстве загородных домов.

.
ИНСТРУКЦИЯ по устройству недорогого, ПРАВИЛЬНОГО, ленточного фундамента.
Песок, который будет доступен. Берите как можно более чистую от глины.
Песчаная подушка на поверхность не нужна, ее назначение – засыпать неровности после выемки плодородного грунта и предотвратить последующую осадку фундамента.
Крайне желательно на такую ​​глубину (30-50см) снять плодородный слой на ширину 1,6м.
Расположение оси котлована относительно оси ленты 150-«-150 и ленты 500-«-1100.
Дно котлована спроектировано с небольшим (1см/метр) уклоном наружу.
По внешней стороне канавы необходимо проложить дренажную трубу ф100мм. Продается заливом 50м. Вам нужно купить целую бухту. Подведите концы трубы к самой нижней стороне секции. Конечно, для них нужно будет выкопать еще один паз.
Песок засыпать слоем 20-30см, смочить водой, утрамбовать.
Отметить место входа воды в дом, электрического кабеля и выхода канализационной трубы.
Собрать опалубку ленточного фундамента, правильно ее.
Купите, ПРИНЕСИТЕ и ОФОРМИТЕ все эти коммуникации.
На дно опалубки положить полиэтиленовую пленку, расправить и закрепить на стенах степлером. сверху. Это послужит дополнительной гидроизоляцией снизу, предотвратит вытекание бетонного молочка и ускорит созревание бетона.
Фурнитура ф12мм КРАЙНЕ желательно соединить с рамой, с помощью поперечных хомутов. Конечно, можно воткнуть вертикальные палки с шагом 500 мм и привязать к ним горизонтальные провода, но это НЕПРАВИЛЬНО.
Рамки подходят отдельно. Для сечения ленты 300х500мм это будет примерно 220х420. Шаг зажима 400 мм.
Арматурные каркасы внутри опалубки укрепить, чтобы они не смещались во время заливки бетона.
ЕЩЕ РАЗ проверьте крепление всей опалубки.
Рассчитать объем внутри и заказать бетон с запасом 5%
Подготовить место под возможную рассыпку бетона в объеме 0,5-1 м.куб.
При необходимости подготовить дополнительные лотки для приема бетона.Миксеры могут иметь сломанный откидной лоток.
Пригласить двух помощников для приема бетона.
Взять бетон, не разбавляя его водой, для легкости, а как пробить и обстучать опалубку.
На третий день разобрать опалубку.
Слегка разровняйте грунт внутри и уложите слой пенопласта или пенополистирола слоем 50 мм
Обратная засыпка. Если вы хотите сделать неотапливаемый пол по грунту, то засыпку необходимо производить песком, с его увлажнением и уплотнением.
Монтаж экструдированного пенополистирола любой марки толщиной 50 мм по внешнему периметру на ленту стены.
Если пола на грунте нет, а лаги будут, то в ленте нужно было предусмотреть ВЕНТИЛЯЦИОННЫЕ ПОДВОДЫ, расположив их так, чтобы пространство продувалось.
Разровняйте песок в яме на внешней стороне ленты. По линиям кровельного водостока на расстоянии 500 мм от ленты прокладывают канализационную трубу для водостока, устанавливая ее под уклоном в ту же сторону, что и водосток.
Заполните трубу песком, при необходимости добавляя НЕБОЛЬШОЕ количество.
Выполнить небольшой уклон от ленты. На этот песок уложите пенопласт или пенополистирол слоем 50 мм, с уклоном от дома.
Если все сделано правильно, то дренажная труба будет находиться ПОД этим листом, недалеко от его края.
Заказать вагон щебня фракции 10-20, и засыпать этим пенополистиролом слоем 10см.
Если дом не достроен в первую зиму, то внутреннюю поверхность ленты также желательно утеплить, т. к.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
