Утепленный плитный фундамент: УШП, или как сделать плитный фундамент еще дороже — Реальное время

Утепленная шведская плита — это утепленный плитный фундамент малой глубины заложения. Особенность этой технологии в том, что вся монолитная конструкция возводится по слою эффективного утеплителя на хорошо подготовленном основании (подушке). Утепление грунта и дополнительный отвод воды от фундаментов позволяет полностью исключить деформации основания, вызываемые силами морозного пучения. Такой фундамент пригоден практически для любых грунтов и при любой глубине залегания грунтовых вод.

Технология «Утепленная Шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему низкотемпературной системы отопления «Теплый пол». Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого напольного покрытия.

ТИП ГРУНТА

Суглинки/глины, супесь, песок

СРОК СТРОИТЕЛЬСТВА

* в зависимости от времени года.

ЛУЧШЕЕ ВРЕМЯ ДЛЯ НАЧАЛА СТРОИТЕЛЬСТВА

— наиболее подходящее время для строительства фундамента.

ОПЛАТА РАБОТ

* предоплата за материалы, работы оплачиваются только после их выполнения

Преимущества:

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Грунт под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
• Хороший вариант для строений на заболоченных и сложных грунтовых участках;
• Пригодны для любых типов зданий.

Недостатки:

• Отсутствует возможность сооружения подвала;
• Осуществление строительных работ затруднительно на холоде и в зимний сезон или несет за собой большие затраты;
• Ограниченная область применения, применяются при погонной нагрузке от стен до 48 кН/м (4,8 т/м).

Шведская плита (УШП) cтоимость

от 7500 руб/м²

В стоимость входят следующие работы и материалы:

Высота плиты с учетом слоев утеплителя: 300 мм

• 1. Геодезическая разбивка местности (определение высоты, выноска осей)
• 2. Разработка котлована.
• 3. Укладка геосинтетических полотен и систем дренажа при необходимости.
• 4. Производим устройство песчаной подушки.
• 5. Устройство коммуникаций первой очереди (вводы воды, электричества, слаботочных систем, монтаж канализации).
• 6. Устройство несъемной опалубки.
• 7. Монтаж коммуникаций второй очереди (разводка систем ХВС и ГВС, отопления).
• 8. Армирование ребер и плиты.
• 9. Бетонированиие, затирка, шлифовка поверхности.
• 10. Фундамент готов! Уже через неделю можно приступать к возведению надфундаментных конструкций!

Сделайте первый шаг к устройству фундамента —

Утепленная шведская плита: плитный фундамент с применением экструдированного пенополистирола

Технология утепленного плитного фундамента с использованием экструдированного пенополистирола – довольно новая для нашей страны. Но в европейском домостроении такой метод применяют уже как минимум полвека.

Суть утепления фундамента по этой технологии состоит в укладке сплошной бетонной плиты со слоем утеплителя и трубами водяного отопления внутри. Так получают монолитный плитный фундамент, расположенный на небольшой глубине. Утеплитель служит в качестве температурного барьера. Экструдированный пенополистирол отлично справляется с этой задачей.

Достоинства плитного фундамента с экструдированным пенополистиролом

Существенное преимущество утепленной шведской плиты – снижение общих затрат на строительство дома. Для новичка экономия не очевидна. Ведь, например, монтаж ленточного фундамента обойдется дешевле. Но особенностью технологии шведской плиты является упрощение списка необходимых сопутствующих работ.

Не нужно устройство цокольного перекрытия, не требуется дополнительный черновой пол – верхняя часть бетонной плиты уже является основанием для напольного покрытия. А водяной теплый пол позволит в дальнейшем снизить расходы на отопление дома.

Также среди достоинств метода – высокие прочностные характеристики, отличная несущая способность, возможность укладки всех инженерных коммуникаций в толще плиты. Но главное – утепленная шведская плита представляет собой надежный барьер для влаги, защищает конструкции здания от промерзания в зимний период и работает как тепловой аккумулятор.

Наличие шведской плиты стабилизирует перепады температуры в помещениях здания в течение суток, делает микроклимат более инерционным. Все это в комплексе продлевает срок службы строения, уменьшает расходы на отопление и дает возможность использования энергоэффективного отопительного оборудования с низкотемпературным обогревом (тепловые насосы, гелиоколлекторы, конденсационные газовые котлы и т.д.).

Читайте также: Экструдированный пенопласт: современный утеплитель для внутреннего и наружного применения

Важно: укладку утепленной шведской плиты с использованием экструдированного пенополистирола должны производить квалифицированные строители. От тщательности выполнения работ зависит долговечность итоговой конструкции.

Где применяют шведскую плиту с экструдированным пенополистиролом

Утепленные плиты – универсальны. Их можно использовать в качестве фундамента практически для любых зданий и на любых типах почв. Более того, основание из утепленной шведской плиты отлично работает на проблемных грунтах. Например, в местах с высоким уровнем грунтовых вод или на слабых грунтах.

Надо только учитывать особенности рельефа и почв перед началом строительства. В частности, слой торфа нужно снимать полностью, и засыпать вместо него песок. На участках с уклоном местности придется отрыть котлован и/или отсыпать землю в нижней части участка, а также предусмотреть подпорную стенку.

Читайте также: Водостойкий пенополистирол: утепление фундамента и цоколя дома

Утепленная шведская плита с экструдированным пенополистиролом послужит надежным фундаментом под одно- и двухэтажными домами, выполненными из брусьев, кирпича и газобетона. Особенно хорошо утепленные шведские плиты сработают, будучи уложенными под деревянными и каркасными домами. Ведь у таких строений практически отсутствует теплоемкость. В этой ситуации утепленный плитный фундамент как теплоаккумулятор позволит сохранить температурные показатели в строении на длительный период.

Обустройство плитного фундамента с экструдированным пенополистиролом

Монтаж утепленной шведской плиты производят в несколько этапов.

• Первый шаг – подготовка котлована. Его размер должен на 1 м превышать параметры будущего дома по всем сторонам. Все рыхлые грунтовые массы нужно удалять полностью. Поэтому глубина котлована зависит от особенностей конкретного участка. Но обычно его отрывают на 0,45-0,6 м.
• Затем боковые стены и дно котлована застилают рулонным геотекстилем. А по нему отсыпают подушку из мелкого щебня и песка, на общую толщину 15-20 см. Здесь же укладывают трубы для будущих систем водоснабжения и водоотведения и каналы для электрических и коммуникационных систем.
• Третий шаг – монтаж утеплителя. Нахождение слоя экструдированного пенополистирола внутри бетонной плиты обеспечит сохранение тепла внутри помещения в зимний период.

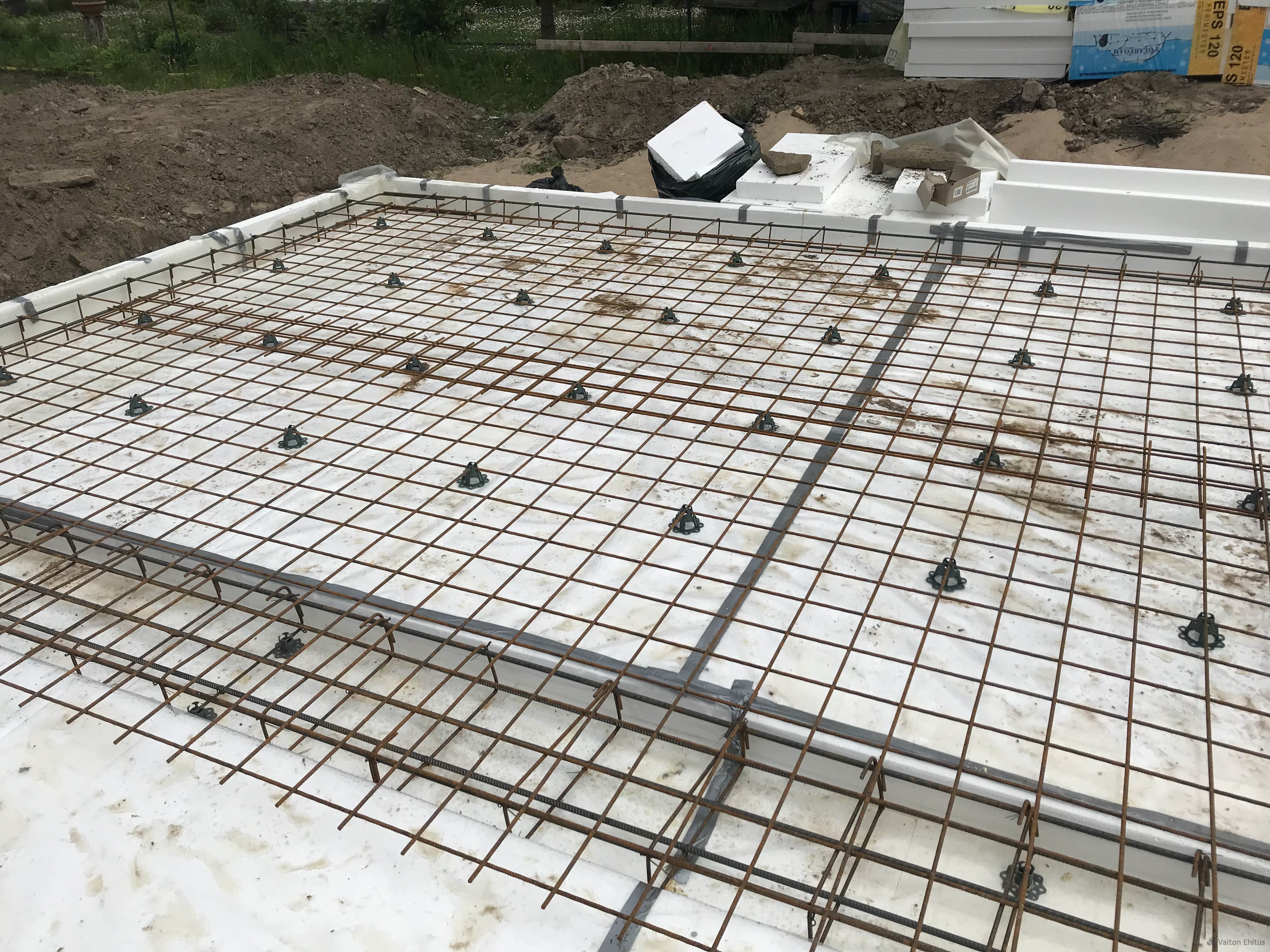

• Четвертый этап – раскладка армирующих металлических прутьев сечением 8-12 мм каждый, с шагом 10-15 см. Поверх них укладывают трубы для водяного теплого пола. Их размещают таким образом, чтобы оставить незанятые места под будущее устройство несущих стен.
• Напоследок производят заливку бетонной смеси марки М300 и выше, толщиной 10-12 см. Залитую смесь тщательно распределяют по поверхности, уплотняют и затирают.

Результатом должна быть идеально ровная поверхность. Ее укрывают полиэтиленовой пленкой для защиты от пересыхания. В течение недели поверхность нужно ежедневно поливать водой. Важно дать смеси полноценно затвердеть.

Кстати, работы можно производить и в зимний период. Тогда в смесь нужно добавлять специальные морозостойкие добавки, а на время застывания следует предусмотреть подогрев строительной площадки. Все это вызывает дополнительные затраты времени и финансов. Так что, если это возможно, со строительством дома лучше подождать до весны.

Почему нужно использовать экструдированный пенополистирол

В качестве утеплителя для шведской плиты используют экструдированный пенополистирол по нескольким причинам. Этот материал в полной мере соответствуют двум главным требованиям: надежности и водонепроницаемости.

Ячеистая структура экструдированного пенополистирола снижает водопоглощение практически до нуля. Это предотвращает накопление влаги в слое утеплителя и сохраняет стабильность его структуры. Как следствие, в доме на основании из плит, утепленных экструдированным пенополистиролом, практически отсутствует опасность появления трещин в стенах, нивелируется влияние подвижек грунта.

А вот минеральная вата со временем может проседать под нагрузкой. Поэтому ее использование в технологии утепленной шведской плиты не рекомендовано.

Важно: присутствие слоев экструдированного пенополистирола и водяного теплого пола – обязательное правило при устройстве утепленной шведской плиты. Без теплого пола особенности конструкции не будут использованы с максимальной эффективностью. А без экструдированного пенополистирола вся тепловая энергия попросту уйдет в землю.

Купить экструдированный пенополистирол можно во Львове, ул. Городоцкая, 300 ( «Метро Кэш энд Керри») и в г. Дубляны, ул. Львовская, 17.

GEO-Slab на фундаменте мелкого заложения от Легалетта, Западное Колорадо, США

Legalett — единственный пакет фундамента для пассивного дома в Северной Америке

GEO-Passive Slab предлагает все необходимое для пассивного дома или экологичного строительства:

Плита GEO-Passive — это предварительно спроектированная структурная плита с защитой от замерзания, которую можно использовать под большинством жилых домов и зданий ниже трех этажей. Поведение плиты также позволяет устанавливать здания на бедных почвах, где обычные системы фундамента не подходят.

Плиту можно даже оснастить полом с воздушным подогревом, чтобы обеспечить максимальный комфорт и снизить затраты на электроэнергию — подумайте, чтобы запросить бесплатное предложение или дополнительную информацию здесь.

Сплошная форма кромки исключает образование тепловых мостиков и обеспечивает максимальную герметичность ограждающей конструкции здания между фундаментом и стеной. Между фундаментом и стеной нет разрывов, что:

• Повышает тепловой комфорт

• Снижает потери энергии за счет устранения теплового моста и воздухообмена, а

• Повышает общую целостность и состояние здания.

Чистый и эффективный пакет традиционных подземных перекрытий в подвале

Плита GEO-Basement Slab предлагает все необходимое для простого прочного и экономичного фундамента для строительства зеленого дома:

Плита GEO-Basement представляет собой предварительно спроектированную конструкцию плита, которую можно использовать под большинством жилых домов и зданий высотой до 4 этажей. Характеристики плиты также позволяют устанавливать здания на бедных почвах, где обычные системы фундамента неадекватны или являются недопустимыми по стоимости.

Плита может быть оснащена полом с подогревом для обеспечения максимального комфорта и снижения затрат на электроэнергию. Непрерывная опалубка для краевых элементов устраняет тепловые мосты и обеспечивает максимальную герметичность ограждающей конструкции между фундаментом и стеной. Плита устраняет необходимость в многоэтапном строительстве фундамента, обеспечивая формовку, фундамент, изоляцию и плиту в одном удобном пакете. Подумайте, чтобы попросить бесплатную цитату или более подробную информацию здесь.

Вы хотите построить бетонный фундамент и пол для сарая или гаража? Площадь здания меньше 592 кв. Футов?

При поиске фундамента и пола для отдельно стоящего гаража или сарая типичная глубина фундамента в вашем районе не требуется, если:

• Здание не из кирпичной кладки или облицовки кирпичной кладкой

• Здание не более высотой более 1 этажа

• Площадь здания не превышает 592 кв. футов


Система GEO-Pad от Legalett предоставляет все необходимые материалы для строительства фундамента отдельно стоящих гаражей и навесов.Это обеспечивает экономию времени и средств за счет исключения копания и обеспечения легкой ровной поверхности для строительства фундамента.

Естественный способ обогрева дома — в этом есть смысл! Изоляция фундаментов и бетонных плит — это теплые полы без влаги и плесени.

Начните работу, узнайте, насколько здорово, легко и экономично иметь на борту команду Core Construction — свяжитесь с Core менее чем за минуту здесь и получите начальную бесплатную консультацию или предложение.

Получите мою бесплатную цитату или консультацию ►

Зеленый Совет: Фундаменты с изоляцией из плит

Большинство домов построены с подвалами или подпольями.Если у дома высокий уровень грунтовых вод, выступ или другие проблемы, которые могут быть проблематичными для подвала, то, вероятно, лучше всего использовать фундамент из плит с опорами.

Надлежащая конструкция и изоляция
Убедитесь, что опоры имеют достаточную глубину и залиты на подушки для распределения нагрузки. В более холодном климате, возможно, потребуется укладка опор на глубину 6-7 футов, чтобы избежать морозного пучения. Изолируйте внешнюю часть опорной стены и положите изоляцию плиты поверх гравийного основания, чтобы защитить плиту в целом от влаги и поддерживать температуру в минимальном диапазоне.Установите французскую дренажную систему по периметру плиты, чтобы предотвратить накопление влаги и образование трещин. Убедитесь, что ваш подрядчик по бетону выбивает штифты для опалубки арматуры перед засыпкой, иначе ваш дом может подвергнуться морозному пучению. См. Ограничения местных норм и государственные требования по изоляции и контролю влажности. Дополнительные рекомендации см. В информации Министерства энергетики по изоляции плит по периметру.

Сантехника и отопление
Лучистое тепло — выбор многих домовладельцев с плиточным полом.Другая сантехника — трубы, водостоки, сливные отверстия также будут проложены перед заливкой плиточного пола. Если вы прокладываете водосточные трубы по всей длине дома, обсудите возможность подключения к средней точке, чтобы упростить очистку от неизбежного засора. Убедитесь, что планировка ванной комнаты, прачечной и кухни завершена и дважды измерена перед заливкой плиты, чтобы избежать дорогостоящих корректировок размещения позже.

Преимущества плиточного фундамента
Замена плиты перекрытия на цокольный этаж дает несколько преимуществ.В сезон дождей или наводнений меньше опасений по поводу влажности, и нет необходимости в отстойнике или системе осушения, которые часто встречаются в подвалах. Плита сохранит прохладу в вашем доме в летние месяцы. Некоторым домовладельцам без системы кондиционирования летом вполне комфортно. Механические устройства (печь, тепловой насос, водонагреватель) действительно могут помочь снизить ваши счета за отопление, если они расположены на основном уровне. Тепло, производимое этими приборами, может выводиться на верхние этажи или в комнаты, выходящие на север, для эффективного улавливания тепла.

Плита на первом этаже — Finnfoam

Использование прочного и водонепроницаемого пенопласта Finnfoam может значительно улучшить характеристики фундамента из плит на земле и повысить его устойчивость. Устойчивость конструкции — одна из важнейших гарантий ее функциональности и долговечности. Если теплоизоляция установлена ​​под плитой, конструкция будет значительно более устойчивой, например, к повреждениям от воды. Сегодня, когда толщина изоляции основного пола увеличивается, очень важно также пропорционально увеличить прочность изоляции.Если этим пренебречь, сжатие изоляции увеличится, что приведет к дорогостоящему ремонту, так как плинтусы придется опускать вниз, а порванная гидроизоляция во влажных помещениях требует ремонта. Более подробная информация об этих проблемах приведена ниже!

Держите плиты сухими!

В земле под изоляцией основного пола относительная влажность всегда 95–100%. Таким образом, важно, чтобы ваша теплоизоляция имела достаточно высокую стойкость к водяному пару и не забивалась водой.Пропитанная водой изоляция больше не будет обеспечивать теплоизоляцию, как было задумано, и будет сохранять залитый пол влажным, что может привести к проблемам с воздухом в помещении. Finnfoam водонепроницаема!

При правильной теплоизоляции можно также избежать перегрева земляного полотна в небольших домах, где строительный пролет здания довольно мал. С напольным отоплением риск перегрева всегда будет выше. По мере увеличения строительного пролета здания количество необходимой теплоизоляции продолжает расти.Поскольку Finnfoam имеет низкую проницаемость для водяного пара, он дает время бетонной плите для высыхания внутри. Таким образом, содержание влаги в бетонной плите остается ниже, а влагостойкость конструкции улучшается.

Жарким и влажным летом водяной пар стекает к земле изнутри. Вот почему ни в коем случае нельзя размещать отдельные пластиковые пароизоляционные перегородки между какими-либо конструкциями плиты на земле, так как они снижают влагостойкость конструкции! Чтобы ограничить поток водяного пара, теплоизоляция должна обладать высокой устойчивостью к водяному пару, как Finnfoam.(Источник: VTT и TTY)

Благодаря герметичному покрытию Finnfoam значительно улучшает влагостойкость фундаментов с плиточным грунтом.
Источник: телетайп — Вирпи Лейво и Юкка Рантала.

Фактическая теплопроводность измеряется с использованием значения лямбда U

Заявленная теплопроводность λD, указанная для теплоизоляционных и морозоустойчивых продуктов, определяет оптимальную теплопроводность продукта. Однако при проектировании и определении размеров теплоизоляции / защиты от замерзания вы всегда должны использовать фактическую теплопроводность продукта, т.е.е. значение лямбда U (λU), которое, например, учитывает негативное влияние влаги на теплопроводность. Чтобы иметь возможность рассчитать λU для изоляции, используемой в земле, например, мы должны знать водопоглощающую способность продукта при погружении и диффузии, а также после испытаний на устойчивость к замораживанию-оттаиванию.

Ниже приведены значения лямбда-U, рассчитанные для изоляционных материалов Finnfoam и FF-EPS при использовании на земле, то есть в фундаментных плитах на земле, в качестве вертикальной изоляции внутри или снаружи фундаментов или в качестве изоляции от замерзания.Кроме того, мы также перечислили фактические значения лямбда-U других изоляционных материалов из пенополистирола, используемых в аналогичных областях, для сравнения.

Значения лямбда-U в прилагаемой таблице были рассчитаны по следующей формуле на основе стандарта EN 10456 и инструкций RIL 225, которые находятся в стадии завершения:

λ _U = λ _D x F _T x F _M x F _a

λ _D = заявленная лямбда, F _T = коэффициент преобразования температуры, F _M = коэффициент преобразования влажности, F _a = коэффициент преобразования старения

Не допускать проседания плиты

По мере увеличения толщины теплоизоляции изоляция также должна быть усилена.Пренебрежение этим приведет к более сильному проседанию. Это особенно ярко проявляется сегодня в связи с увеличением толщины изоляции базового пола по мере того, как мы все больше движемся к домам с нулевым потреблением энергии. В качестве приблизительного ориентира для определения достаточного класса прочности изоляции полов в жилых зданиях можно использовать следующие данные: при толщине теплоизоляции 100 мм достаточная кратковременная прочность на сжатие составляет 100 кПа, изоляция 200 мм = 200 кПа, 300 мм = 300 кПа и т. д.

Прочная пена Finnfoam имеет очень низкую осадку, так как она достигает своей максимальной прочности (кратковременной прочности на сжатие) примерно при 2% сжатия, и, следовательно, ее долговременная прочность на сжатие также очень высока.Прочная пена Finnfoam может также использоваться для изготовления прочной теплоизоляции под каминами и несущими перегородками. Кроме того, изоляционные материалы Finnfoam обладают высокой устойчивостью к точечным нагрузкам во время строительства и не крошатся внутри пола.

Долговечность просадки Finnfoam (F-300, 32 кг / м³) составляет менее одной десятой от просадки пенополистирола, обычно используемого для полов (EPS 120 20 кг / м³ или EPS 100 18 кг / м³).

Экономичный размер панели

Finnfoam очень устойчивы к деформациям, возникающим в результате литья при строительстве раздельного фундамента.Прочная пена Finnfoam одновременно служит изоляцией фундамента и панелями литейной формы, что обеспечивает эффективность. Гладкая поверхность Finnfoam позволяет удалить его в целости и сохранности после заливки, так как он не прилипает к бетону. Если вы хотите, чтобы изоляция прилегала к бетону, поверхность Finnfoam должна быть шероховатой или слегка рифленой. Позже изоляцию Finnfoam можно установить поверх фундамента, например, с помощью ремонтного раствора. Панели Finnfoam могут быть покрыты тонким слоем штукатурки, что должно выполняться, например, в соответствии с инструкциями, предоставленными Fesco.

Стандартные панели Finnfoam довольно большие — 2500 x 600 мм, или 1,5 м. ² . Панели по-прежнему имеют соответствующий размер и достаточно легкие, чтобы с ними мог справиться один человек, а это означает, что их установка экономически эффективна.

Вентилируемая плита 1-го этажа

Finnfoam также можно использовать для строительства вентилируемой плиты на первом этаже, где создается сеть небольших вентиляционных каналов между двумя слоями изоляции. Даже незначительной вентиляции достаточно, чтобы удалить водяной пар, идущий от земли через нижний слой Finnfoam.Вентиляция не влияет на теплоизоляционную способность конструкции. Каналы вентиляции должны быть настроены непрерывно.

Естественная конвекция создает небольшую вентиляцию, а это означает, что, когда вентиляция не нужна в летнее время, ее количество уменьшается. Большая часть радона, поднимающегося из-под земли, также удаляется через те же вентиляционные каналы.

Вентилируемая конструкция из плит на первом этаже, построенная с использованием Finnfoam, также будет работать в больших зданиях, где температура грунта выше в центре здания.Кроме того, материал поверхности плиты может обладать высокой паронепроницаемостью. Конструкция также снизит риск радона.

Изоляционные основы — passivehouseplus.co.uk

Подходы, основанные на использовании ткани, требуемые ужесточением строительных норм и передовых практик, таких как пассивный дом, в очень большой степени связаны с обеспечением высоких уровней непрерывной изоляции. Это означает всю оболочку — крышу, стены, окна и цокольный этаж. От шляпы до куртки и сапог.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не имела тепловых мостов.

В конце концов, чем больше вы изолируете стены и пол дома, тем больше тепла может уйти от теплового моста в месте соединения стены с полом, что увеличивает риск образования конденсата и роста плесени над плинтусом. Поэтому изоляция этого перехода становится критически важной.

1 заливка бетонной плиты поверх теплоизоляции Xtratherm с утеплителем по краям; 2 Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS уложена на вырытом грунте первого этажа первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом; 5 150-миллиметровая изоляция Xtratherm, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри; 6 Geocell, пеностеклянный гравий, несущий и изолирующий свойства.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, при этом большая часть головной боли отводится на мельчайшие детали работы на месте.

Маловероятно, что потребуется фундамент глубокого заложения, если только грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной низкоэнергетической конструкцией, будут низкими по сравнению с несущей способностью поверхностного грунта, поэтому обычно выбирают между двумя типами систем фундаментов мелкого заложения.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «полосой» фундамента непосредственно под стенами.

Плотный фундамент — это в основном железобетонные плиты одинаковой толщины, которые покрывают всю площадь (хотя и не всегда) здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот плывет по воде.

В большинстве зданий пассивных домов, как правило, используются утепленные фундаменты типа плота, где бетонная плита заливается в «чашу» или «ванну» изолирующей оболочки, которая полностью окружает ее, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно являются непрерывными с изоляцией стены, и этот метод, как правило, более пригоден для обеспечения того, чтобы в фундаменте не было мостов холода.

До сих пор могло показаться, что утепленные фундаменты на плотах — не такая уж простая задача для зданий с низким энергопотреблением.Однако редко бывает так просто.

alt = 1 Система фундамента Aeroground с изоляцией из пенополистирола Kingspan, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; 2 система изолированного фундамента Isoquick на пассивно сертифицированной улице Лансдаун Драйв, Лондон.

Эта статья изначально была опубликована в 26-м номере журнала «Пассивный дом Плюс». Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже в проектах пассивного дома, часто может зависеть от внешних факторов, таких как состояние грунта.Действительно, на участках, содержащих усадочную глину, которая может подвергаться значительному перемещению из-за корней деревьев и других наростов (достаточно распространенная проблема), традиционное решение в этих случаях — это копать вниз, используя свайный фундамент.

Тем не менее, фундаменты плотного типа часто выбирают вместо ленточных, где грунтовые условия плохие или вероятна оседание, а также могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и используется меньше бетона.

С другой стороны, современные ленточные фундаменты и другие традиционные типы фундаментов также могут быть приведены в соответствие со стандартами с точки зрения радоновых барьеров, надлежащей изоляции и конструкции без тепловых мостов — действительно, вплоть до уровня пассивного дома.

Чтобы продолжить этот момент, при принятии решения о системе неглубокого фундамента, основанном на традиционном понимании того, как плотно-ленточный фундамент должен упускать из виду тот факт, что некоторые новые системы включают аспекты как конструкции плота, так и полосы и, похоже, работают хорошо, в то время как позволяя использовать различные строительные системы — будь то деревянный каркас, ICF, пустотелая стена, внешне изолированные блоки и т. д.

Монтаж системы утепленного фундамента Kore с указанием: 1 подготовительных земляных работ; 2 укладка ванны пенополистирола с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариантов утепленных фундаментов на плотах, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а в других нет. В самом деле, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вообще не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различия между плотом и полосой уже не так актуальны, когда дело доходит до выбора того, как изолировать ваш дом от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для традиционных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержанию вес здания.

По словам менеджера по производству Kingspan Insulation Джо Кондона, конструкция системы зависит от нагрузки на стены. Например, версия, предназначенная в первую очередь для конструкции деревянного или стального каркаса, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для рамы и одну для внешнего листа из блока или кирпича, которые оба термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты перекрытия», — сказал он.Но подготовка грунта по существу такая же, как и для фундамента на плоту, в том смысле, что участок очищен и полностью выровнен с равномерным слоем камня по всей площади дома.

Еще одним ключевым игроком на рынке утепленных фундаментов является Kore, которая продает утепленную систему фундаментов для пассивных домов, которая называется Kore Insulated Foundation. Технический менеджер по продажам Стивен Маги также стремится подчеркнуть, что система в ее стандартной форме не похожа на традиционный фундамент плота, а представляет собой систему сама по себе.

«Проблема в том, что поскольку они выглядят как фундамент плота, все называют их фундаментом плота, но с чисто инженерной точки зрения они не являются фундаментом плота. Они могут быть спроектированы как плот, но в стандартной форме они принимают элементы традиционного плота и элементы ленточного фундамента. Это система изолированного фундамента «.

1 Деталь системы утепленного фундамента Isoquick под деревянной каркасной стеной; 2 чертеж, иллюстрирующий деталь от пола до стены для системы изолированного фундамента Aeroground компании Kingspan; 3 200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в котором использовался новаторский подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300, обладающий высокой прочностью на сжатие, используется в сочетании с бетоном и сталью, а EPS 100 используется в трехслойной изоляции для пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для крепления внутренней или внешней створки.

Существует ряд других систем, основанных на аналогичных принципах, например, Passive Slab от Viking House и Raft Therm от Castleform. Но еще одно нарицательное имя в системах изолированного фундамента — Isoquick, которое без колебаний описывает свой продукт как действительно созданный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция с кольцевой балкой переносит всю нагрузку вниз через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку ».

Он говорит, что конструкция кольцевой балки — это, по сути, ленточный фундамент с усиленной балкой, что в результате расширения означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что в этом меньше необходимости. раскапывать с их системами.

«Конструкция плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты там, где грунтовые условия более мягкие или более глинистые», — сказал Барнетт. «Это также упрощает конструкцию арматуры, устраняя или значительно сокращая потребность в трудоемких проволочных каркасах арматуры».

Настоящая конструкция плота также лучше работает в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным.Конструкции с кольцевыми балками требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть меньше по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевой балке», — сказал Маги.

Помимо споров о тепловых характеристиках, возможно, выбор архитекторов в большей степени зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность системы плоских плотов вполне может заключаться в присущей ей простоте. обеспечения оптимальных тепловых характеристик.

Другой фактор, конечно же, это стоимость. Системы изолированных фундаментов могут стоить дороже, но один аргумент заключается в том, что они требуют гораздо меньше грунта или земляных работ, чем традиционные фундаменты, включая необходимость рыть траншеи, что, в свою очередь, ускоряет строительство и снижает риск проблем со здоровьем и безопасностью.

«Удаление навоза происходит просто и без окопов», — сказал Барнетт. «Точно так же основание и выравнивающий камень готовятся всего за день или два.После того, как камень окажется на месте, ваша площадка окажется вне грязи, что облегчит жизнь всем, кто работает на работе. От пустого участка до готового пола обычно меньше двух недель. Мы заключаем контракты просто на пустых сбережениях ».

Инженер-конструктор Хиллиард Таннер также считает, что в целом затраты равны между изолированными и неизолированными системами. «Мы сделали ряд утепленных фундаментов, которые в целом работают дешевле, чем традиционные ленточные фундаменты», — сказал он.Системы с изолированным фундаментом, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они действительно хорошо работают с модульными корпусами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.

1 Фундамент в Денби Дейл, первом сертифицированном пассивном доме с полой стеной в Великобритании, с легким изоляционным бетонным блоком на стыке стены с полом; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены; 3 Ленточный изоляционный фундамент Kingspan 200 мм с бортиком 70 мм под пассивный дом в Inverin, Co Galway; 4 Этот пассивный дом в Ко Мит имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.

Также наблюдается сокращение использования бетона с утепленными фундаментами. «С точки зрения затрат вы используете намного больше полистирола, чем в традиционном фундаменте, но это компенсируется использованием примерно на 50% меньше бетона», — добавляет Маги.

Кроме того, существует элемент заводского изготовления таких систем, так как вы с большей вероятностью увидите точные характеристики фундамента заранее, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потерь материала на стройплощадке.«С точки зрения QS, это позволяет им определить точное количество материалов, которые потребуются заранее — в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, условия грунта остаются самым большим фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны ближайших корней деревьев, или если нагрузки на стены данной конструкции могут быть более высокими. слишком тяжелые по частям, или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом балки грунта и ребра внутри плиты объединены, чтобы вся система работала монолитно. В случае очень плохого состояния грунта, например на засыпанном грунте плот может опираться на стандартные сваи, но при этом сохраняется полный тепловой разрыв между сваями (землей) и плотом ». В любом случае система должна быть спроектирована квалифицированным инженером с учетом условий грунта и надстройки.

Фундамент ленточный

Хотя среди сторонников плотового фундамента распространено возражение, что ленточный фундамент может привести к тепловому компромиссу по сравнению с изолированными системами фундамента, Passive House Plus за эти годы показал множество проектов различных типов строительства, которые достигли стандарта пассивного дома с традиционный ленточный фундамент.

Главное — хорошая детализация. Это может означать изоляцию стен, которая продолжается ниже уровня земли, достигая уровня ниже изоляции пола и обеспечивая достаточное перекрытие теплоизоляции между изоляцией стены и изоляцией пола.Учитывая, что температура грунта ниже определенной глубины остается относительно теплой по сравнению с внешними условиями, отсутствие изоляции под блочной кладкой, разделяющей изоляцию стены и изоляцию пола, может быть проблемой, если слой изоляции опущен ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляционных материалов Xtratherm рекомендует укладывать изоляционный слой стены на глубину 225 мм ниже изоляционного слоя пола.

Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий Geocell и заполнитель под бетонной плитой; 2 с последующим выше радоновым барьером и; 3 Железобетон 225 мм с финишным покрытием Power Float.

Если есть изоляция со стороны помещения стеновой застройки — например, на внутренней стороне деревянного каркаса — тепловые мосты на этом стыке могут быть минимизированы, например, путем установки изоляционного выступа по краям пола. плиты, которые соединяются с изоляцией со стороны помещения в соответствии с ACD (допустимые конструктивные особенности).

Точно так же общая деталь для проектов кладки — это наличие блока с низкой теплопроводностью в основании внутреннего листа кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение.Xtratherm сообщил Passive House Plus, что провел обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Магеннис, старший технический советник Xtratherm. Магеннис сказал, что результирующие значения Psi для хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с изолированными системами фундаментов.

«Да, хотя может быть снижение значения Psi с некоторыми системами изолированного фундамента, детализация традиционных ленточных фундаментов с использованием блоков средней плотности и тщательная детализация традиционной изоляции также снижает значение Psi», — сказал он.

Собственная деталь компании основана на ирландских приемлемых конструктивных деталях (ACD) и учитывает типичные сжимающие нагрузки для жилых помещений и детализацию радона в соответствии с директивами Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, необходимых для фундаментных систем», — сказал Магеннис.В этой детали используются плиты подступенка CavityTherm Foundation Riser в полости, простирающейся ниже гидроизоляционного слоя (DPC), обеспечивая как минимум 225 мм перекрытия от верхней части изоляции пола. Он имеет радоновый барьер, перекрывающий полость, рассекающий или переплетающийся под изоляцией, а затем проходящий под изоляцию пола.

Магеннис сказал, что для любого, кто хочет выбрать систему фундамента, ключевым моментом является то, чтобы характеристики продуктов и системы были четко определены, а заявления о производительности были опубликованы и сертифицированы соответствующим квалифицированным лицом, например, зарегистрированным NSAI тепловым мостом. оценщик моделирования — легким для понимания способом.Он также подчеркнул необходимость «лучшей и простой детализации на месте».

Другой альтернативой утепленным плотам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой перекрытия. Он несущий, с прочностью на сжатие, сопоставимой с твердым сердечником, и свободный дренаж. Система сертифицирована для пассивного дома и предлагает такие же тепловые характеристики, как и обычные системы изоляции, со значением лямбда 0,08 Вт / м2К.Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, если не поднять все здание, практически невозможно модернизировать изолированные системы фундамента.

Но есть некоторые меры, реализация которых может быть достаточно рентабельной, например, выкопать цокольный этаж и добавить теплоизоляцию. «Что бы вы там сделали, так это выкопали бы пол до уровня, который был бы достаточно компактным, чтобы создать ровное основание, положите изоляцию, положите плиту пола и положите полоску изоляции по периметру, чтобы создать — перегородка «мост холода» между плитой перекрытия и нижней частью внутренней стены », — сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и удержание несущих конструкций на месте, пока вы будете рвать пол.

Еще одним шагом может быть снижение уровня внешней изоляции ниже уровня первого этажа для устранения теплового моста. Иногда достаточно просто установить внешнюю изоляцию на достаточно большую глубину под землей, поскольку, как только вы окажетесь на определенной глубине, температура грунта все равно повысится.

Радоновые барьеры

В областях, которые были перечислены как имеющие высокий уровень радона, строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оборудованы прочным радоновым барьером и отстойником, в то время как менее затронутые территории могут все же нуждаться в некоторых основных защитных мерах.

Согласно Хиллиарду Таннеру, с изолированными системами фундамента, как он их описывает, отстойник радона входит в верхнюю часть засыпки, как обычно, а затем под изоляцией помещаются барьеры, оставляя ее за пределами изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев утеплителя пола, а затем в контакте с кольцевой балкой.

• Foundation в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий Geocell и заполнитель под бетонной плитой
• Радоновый барьер Радоновый барьер
• Заливка бетонной плиты поверх изоляции Xtratherm с изоляцией по краям Заливка бетонной плиты поверх утеплителя Xtratherm с утеплителем по краям
• Плита перекрытия литая Плита перекрытия залита
• Железобетон толщиной 225 мм с финишным покрытием Power Float. Железобетон 225 мм с финишным покрытием Power Float.
• Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивно-сертифицированном центре UEA Enterprise Center Фундамент из пассивных плит Isoquick в престижном сертифицированном пассивном центре UEA Enterprise Center
• Деталь фундамента в Denby Dale, первом в Великобритании сертифицированном пассивном доме с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом Деталь фундамента Denby Dale, первого в Великобритании сертифицированного пассивного дома с полой стеной, с легким изоляционным бетонным блоком на стыке стены с полом.
• Деталь системы утепленного фундамента Isoquick под деревянным каркасом Деталь, показывающая утепленную фундаментную систему Isoquick под деревянным каркасом
• Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками Вид с воздуха на фундамент системы KORE Insulation с двумя кольцевыми балками
• Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивным домом в Инверине, Колорадо, Голуэй Утепленный ленточный фундамент Kingspan 00 мм с бортиком 70 мм до краев под пассивным домом в Инверине, графство Голуэй
• Изолированная система фундамента Isoquick на пассивно сертифицированной улице Лансдаун Драйв, Лондон. Изолированная система фундамента Isoquick на пассивно сертифицированной улице Лансдаун-Драйв, Лондон.
• Этот пассивный дом в Co Meath имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом. Этот пассивный дом в Co Meath имеет ленточный фундамент с 200-миллиметровым Xtratherm под бетонной плитой, которая также покрывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.
• Изоляция Xtratherm толщиной 150 мм, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри Изоляция Xtratherm толщиной 150 мм, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на узком участке в Типперэри.
• Geocell, пеностеклянный гравий, несущий и изолирующий Geocell, пеностеклянный гравий, несущий и изолирующий свойства.
• 200-миллиметровая изоляция PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой использовался новаторский подход к традиционному ленточному фундаменту 200-миллиметровая изоляция PIR для обеспечения изоляции под первым этажом пассивного дома в Эссексе, в котором использовался инновационный подход к традиционному ленточному фундаменту.
• Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены
• Система фундамента Aeroground с изоляцией из пенополистирола Kingspan, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; Система фундамента Aeroground с изоляцией из пенополистирола Kingspan вырезана для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены;
• Изоляция XPS уложена на вырытом первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом Изоляция XPS уложена на выкопанном первом этаже первого сертифицированного проекта модернизации пассивного дома в Ирландии, разработанного обозревателем PH + Саймоном МакГиннессом.
