стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

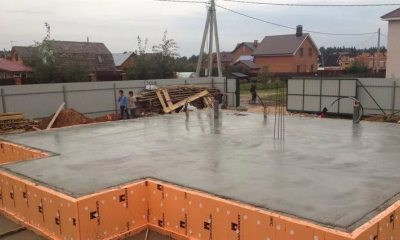

foto17480-2Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем. Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

foto17480-3Так, утепление монолитной плиты фундамента:

  • предотвращает разрушение бетона от перепада температур;
  • дает возможность сэкономить на обогреве здания;
  • уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

foto17480-4Выбирая материал по назначению,

необходимо учитывать следующие его характеристики:

  1. Низкая степень теплопроводности.
  2. Хорошая влагонепроницаемость.
  3. Высокая прочность на сжатие.
  4. Сохранение свойств в условиях резких температурных перепадов.
  5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

  • морозостойкость;
  • высокая влагостойкость;
  • безопасность для человеческого здоровья и окружающей среды;
  • устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

  • в тело фундамента;
  • сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

  1. foto17480-5На монолите устраивают гидроизоляцию.
  2. Сверху монтируют лаги.
  3. Между лаг выкладывают слой теплоизолятора.
  4. Сверху к лагам крепят гидроизоляционную пленку.
  5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

  1. foto17480-6Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
  2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
  3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
  4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства

: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

  • низкой теплопроводностью,
  • прочностью на сжатие,
  • влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

способы и критерии выбора материалов, технология работ

Содержание статьи:

Для фундамента особую опасность представляют пучинистые грунты. Эта структура во время зимнего промерзания может увеличиваться в размерах до 35 сантиметров. Сила пучения настолько велика, что способна с легкостью деформировать ленточный фундамент и привести к разрушению конструкции здания. В регионах с нестабильными грунтами иногда применяют монолитное основание из железобетона под весь дом. Утепление плиты фундамента позволяет уменьшить промерзание и пучение грунта под ним.

Критерии выбора материала для утепления основания

К утеплителю под фундаментную плиту предъявляются особые требования по прочности

Утеплитель в применении к монолитной плите является частью ответственной конструкции, поэтому имеется определенный перечень требований к этому изделию:

  • Должны быть обеспечены высокие теплоизоляционные свойства при относительно небольшой толщине. Важно, чтобы точка росы в зимний период не находилась в середине железобетона и не выполняла разрушительную работу, а была смещена в изолятор.
  • Плотность теплобарьера должна быть достаточной, чтобы выдержать нагрузку не только многотонной стяжки, но и всего здания целиком. При этом однородность структуры здесь играет немаловажную роль – усадка должна происходить равномерно.
  • Не подходит для теплоизоляции под основание гигроскопичная структура, которая свободно пропускает влагу сквозь себя. В таком случае бетон будет сыреть, в нем начнут развиваться грибковые образования.

Мировая практика строительства зданий по шведской технологии показала, что монолит снизу лучше всего утеплять полимерными структурами – изготовленными промышленным способом листами полистирола пенистого либо пенополиуретаном. Для аналогичных задач был разработан специальный вид этого продукта, получившего название пеноплекс.

Для чего необходимо утепление плитного фундамента

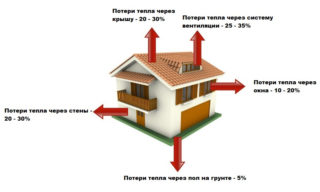

Около 10% тепла теряется через пол, уложенный на грунт без утеплителя

Можно выделить несколько аспектов положительного влияния утепления основания дома на его конструкцию и эксплуатацию. Первое и самое важное – защита от механического повреждения несущих частей здания. Заключается она в том, что под областью утепленной коробки промерзание грунта происходит не так интенсивно, поэтому его деформация минимальна, так как грунт более просушен и сама площадь здания не позволяет глубоко проникнуть морозу вглубь или распространиться под всей плоскостью.

Второй вопрос касается промерзания и промокания фундамента. Если бетон промерзает, это ведет к пагубным последствиям: он начинает трескаться, лопаться и отслаиваться под действием сил расширения воды, ведь она все равно присутствует в его толще. При промокании добавляется еще негативное коррозионное действие, которое оказывает влага на каркас из арматуры, и образование плесени и грибков, прекрасно себя чувствующих во влажной среде. Теплоизолятор исключает это, смещая точку росы за пределы несущей конструкции и создавая дополнительный гидроизоляционный барьер.

Еще один важный момент касается теплопотерь здания. Любая поверхность строения так или иначе проводит тепло, в том числе и пол. Чем лучше организовано утепление монолитной плиты, наружных стен, кровли, тем меньше энергоносителя требуется для обогрева пространства до нужной температуры. Бетонный пол одноэтажной постройки без дополнительных мероприятий по его утеплению будет брать на себя 15% общих теплопотерь.

Экструдированный полистирол является структурой, обладающей некоторой упругостью, поэтому будет выполнять определенную роль буфера на случай возможного вспучивания земли под ним.

Плюсы и минусы теплоизоляции

Применение утеплителя предотвращает появление мостов холода

Применение в качестве изолятора пенополиуретана дает домовладельцу следующие преимущества:

  • низкую теплопроводность слоя, толщина которого может не превышать 5 см;
  • исключительные адгезионные свойства к любому типу поверхности – нет необходимости применять клеевые составы, так как полимер сам хорошо прилипает в первоначальный момент;
  • сплошной слой утеплителя, так как происходит непрерывное напыление полимера – исключается возможность появления мостиков холода;
  • отпадает надобность в применении дополнительной гидроизоляции.

Одним из важных недостатков такого метода утепления плиты фундамента является необходимость применять специализированное оборудование, которое нужно доставить на объект. Правильно, равномерно напылить полимер на поверхность может только квалифицированный специалист. В жидком состоянии материал является опасным для здоровья, поэтому повышаются требования к применению индивидуальных средств защиты при проведении операции.

Пенополистирол экструдированный по характеристикам прочности подходит для утепления плиты фундамента

При устройстве теплой подошвы из пенополистирола можно получить такие выгоды:

  • Укладка полимера не представляет особой сложности и привлечения специального оборудования. Это во много раз ускоряет процесс формирования изолятора.
  • Листы имеют малый вес, их легко доставлять на объект, разгружать и переносить.
  • Утеплитель под фундаментную плиту получается идеально равномерным по всей плоскости.
  • Сам материал имеет высокие показатели плотности и абсолютно не гигроскопичен.
  • По теплоизоляционным свойствам это один из лучших полимеров.

Среди недостатков можно выделить необходимость устройства под пенополистиролом дополнительной гидроизоляции от подмывающих грунтовых вод, так как они все равно могут проникнуть в щели между стыками. Теплобарьер необходимо клеить к гидроизоляционному основанию и между собой во избежание расползания листов при заливке бетона или подвижках грунта. Полимер относится к категории дорогого покрытия.

Технология проведения работ

Пенополистирол укладывают на грунт перед арматурой и бетонной платформой

При устройстве малозаглубленной шведской плиты ее основание утепляют теплобарьером по следующей технологии:

  1. На поверхность выровненного котлована, отсыпанного и утрамбованного слоем песка, укладывают нетканое полотно геотекстиля, чтобы при движении грунта уложенные прямоугольники не расходились, их не рвало и не образовывались мостики холода.
  2. Устраивают слой гидроизоляции из специальной полимерной мембраны.
  3. Листы пенополистирола толщиной в 10 см укладывают первым слоем под всю площадь фундамента. Обязательно места стыков проклеивают монтажным клеем-пеной.
  4. По периметру полученного слоя устраивают опалубку из того же утеплителя на высоту будущей стяжки. Ее усиливают внешней опалубкой из древесины.
  5. Отступив от опалубки на 40-50 см по всему периметру, прогоняют второй слой изолятора из пенополистирола. Важно, чтобы стыки первого и второго слоя никаким образом не пересекались. Здесь также нужно проклеивать каждый лист с предыдущим и нижележащим.

Последним этапом идет укладка гидроизоляционной основы поверх теплоизолятора. Ее основная роль – предотвратить попадание влаги из бетона в щели между стыками, что значительно может ухудшить теплоизоляционные свойства обустроенного теплоизолятора.

Можно использовать утеплитель со специальными замками по торцу каждого листа. Профрезерованные пазы значительно упрощают монтаж, а также способствуют лучшей стыковке и меньшим зазорам.

При укладке листов полимера на битумные гидроизоляторы на последних могут присутствовать различные растворители, которые способны разъесть материал. Поэтому после монтажа такой гидроизоляции нужно выждать некоторое время, чтобы они улетучились.

Известные бренды теплоизоляционной продукции

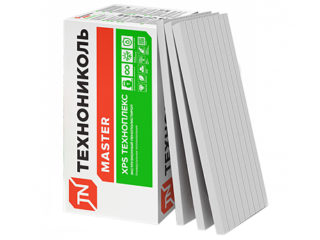

Технониколь – известная отечественная марка утеплителя под бетон

URSA – известная в Европе торговая марка. Производитель специализируется на выпуске пенопласта, пенополистирола и экструзионной разновидности изделия. Продукция отличается высоким качеством в плане однородности и теплоизоляционных характеристик.

ТехноНиколь – промышленный гигант утеплителя на отечественном рынке. Завод выпускает пенополистиролы и широкий ассортимент другого изоляционного продукта. На производственных мощностях имеются свои лаборатории, где разрабатываются новые типы изоляторов.

Элит Пласт – производитель украинского происхождения. Выпускает достойные полимерные утеплители, которые соответствуют всем экологическим мировым стандартам.

Утеплитель под фундаментную плиту: пошаговая инструкция

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Утепление монолитного фундамента: технология

Утепление монолитного фундамента — важный процесс при возведении здания на подвижном грунте. Это поможет не только повысить теплоизоляцию пола, но и предотвратит морозное пучение грунта под строением. Если вы далеки от технологии укладки утеплителя и выбора материала, то наши советы помогут разобраться во всех нюансах. Освоим главные моменты, и, проведя утеплительные мероприятия, можно обезопасить себя от множества неприятностей в будущем.

Общие сведения о плитном фундаменте

При возведении жилых и нежилых зданий используют различные виды фундамента. Выбор основывается на типе строений и грунта под ними. Для нестабильных почв с высоким залеганием вод подойдет монолитное основание, способное выдержать значительные внешние воздействия. Плитный фундамент состоит из нескольких слоев:

  • песчаный, на который внахлест застилают полосы геотекстиля. Стыки проклеивают строительным скотчем;
  • второй слой — щебенка, толщиной не менее 15 см;
  • слой цементного раствора толщиной 10 см;
  • слой материала для защиты всей конструкции от влаги;
  • теплоизоляция;
  • полиэтиленовая пленка, уложенная внахлест;
  • арматурная сетка;
  • бетонная заливка.
Утепление монолитного фундаментаКак выглядит монолитный фундамент

Монолитные фундаменты по сравнению с ленточными и столбчатыми, имеют массу положительных качеств:

  • выполняют функцию пола для первого этажа;
  • подходит для постройки зданий на плавающих грунтах, обеспечивая их сохранность во время передвижения почвы;
  • подходит для строительства на торфяниках и болотистой местности;
  • железобетонная плита основания не подвержена усадке;
  • подходит для возведения зданий до 3 этажей.

Но не все так хорошо, как кажется на первый взгляд. Монолитный фундамент не дешевое удовольствие. Для его возведения понадобятся серьезные финансовые вложения на покупку материалов и аренду крупной строительной техники. К тому же обустройство монолитного основания требует определенных знаний технологии. Его нельзя возводить на склонах. Именно поэтому плитный фундамент выбирают только тогда, когда другого варианта нет.

Показания и преимущества утепления

Утепление плитного фундамента проводится для обеспечения определенных нужд. С его помощью можно:

  • предотвратить разрушение конструкции от перепада температур;
  • сделать пол на первом этаже более теплым;
  • сэкономить на будущем обогреве здания;
  • уменьшить пучение грунта под строением.

В качестве теплоизоляционного слоя применяют различные материалы, кроме  минеральной ваты. Особенность технологии утепления в том, что бетонная конструкция возводится на слое теплосберегающего материала. Благодаря этому почва под домом не промерзает. Утеплители позволяют повысить эффективность работы теплого пола.

Виды и критерии выбора материалов утепления

Выбор материала для утепления монолитного фундамента один из главных процессов. Не каждый из них подойдет для работы в грунте, поэтому при выборе нужно руководствоваться следующими критериями:

  • водонепроницаемость. Если утеплитель напитает в себя воду из земли, то утратит свои свойства. При замерзании вода внутри начнет расширять материал и нарушать его целостность;
  • прочность. Из-за движения грунтовых вод, камней, песка и т.д. на утеплитель создается повышенное давление. Острые края частиц продавливают материал и при недостаточной крепости, обламывают его и оставляют трещины;
  • устойчивость к агрессивным средам. Часто в грунтовых водах содержатся химические примеси с повышенной концентрацией солей. Некачественный утеплитель быстро разрушится от их воздействия.

Если утепление выполняется внутри здания, материал должен быть негорючим, не выделять токсических веществ, которые могут негативно сказаться на здоровье окружающих.

Строительный рынок предлагает и другое сырье для обустройства монолитного фундамента:

  • пенополиуретан — вспененная пластмасса с пористой структурой, наполненной пузырьками воздуха. Материал на строительную площадку поставляется в жидком виде и уже непосредственно перед утеплением наносится на фундаментные конструкции. Делают это специальным оборудованием. Утеплитель создает на поверхности прочную пену, позволяющую минимизировать теплопотери и защищающую от посторонних шумов. Утеплительный слой не гниет от постоянного воздействия влаги и устойчив к возгоранию;
  • пенопласт — один из востребованных материалов, который уже несколько десятилетий служит отличным утеплителем для зданий. Он дешевый, имеет высокую утепляющую способность, но непрочный к механическим воздействиям. Из-за этого пенопласт перед монтажом нужно дополнительно облицовать;
  • экструдированный пенополистирол — часто используется в качестве утеплителя фасадов и фундаментов в том числе. Выпускается в виде прямоугольных листов с мелкоячеистой структурой. Материал способен выдерживать высокие нагрузки без изменения свои свойств и формы. Пенополистирол не нуждается в дополнительной защите, поэтому наиболее востребован среди строителей.
Утепление монолитного фундаментаЭкструдированный пенополистирол – утеплитель для монолитного фундамента

Выбирать материал для утепления нужно такой, срок службы которого равен или больше срока эксплуатации отделки. Это позволит не разрушать целостность стен, если утеплительный слой «выйдет из строя».

Принципы и способы утепления монолитного фундамента

Утепление плитного фундамента здания требует определенных знаний и изучение пошаговой технологии. Многое зависит от выбора материалов, способы укладки которых могут отличаться. Монтаж проводится как с внутренней, так и с внешней стороны. Если для наружных работ будет использоваться пеноплекс, то это позволит защитить не только плиты, но и стены от промерзания. Обустройство внутренней части основания улучшит микроклимат в помещении, но не защитит стены от сильных морозов.

Какой из этого следует вывод? Наружное утепление фундамента пеноплексом — отличный вариант для любых построек. Его использование возможно только на начальных этапах строительства. В противном случае провести утепление можно будет лишь изнутри.

Утеплять основание постройки нужно заранее, в теплое время года, когда стоит сухая погода. Особенно это касается регионов с холодным климатом, где похолодание наступает значительно раньше, а грунт промерзает на большую глубину.При строительстве зимой потребуются дополнительные расходы на подогрев бетона и поддержание нужной температуры на участке.

Технология утепления монолитного фундамента

В утеплении плитных фасадов каждый процесс имеет большое значение. Соблюдение поэтапности и технологии позволит добиться качественной роботы, снизить теплопотери всей будущей постройки и сохранить ее долговечность.

Утепление плитными материалами

Плитные материалы для утепления используют чаще остальных. Это пенопласт, пенополистирол, иногда минвата. Достаточно будет слоя в 5-10 см. Если используют минеральную вату, то поверхность основания предварительно не нужно будет ровнять.

Плитный материал можно монтировать одним из двух способов: на клей или на саморезы. Процесс выполняется по следующей схеме.

  1. Если используют саморезы, лист утеплителя крепят к поверхности фундаментной плиты. На каждый кв. м. необходимо подготовить 8-10 расходников.
  2. Во втором варианте используют специальный клеевой раствор.

Для каждого вида крепления существуют общие правила. Утеплительный материал монтируется горизонтально, начиная с нижнего угла. Каждый последующий лист прикладывается сбоку от предыдущего. Ряды утеплителя выставляют так, чтобы швы между листами были немного со сдвигом и не образовывали сплошной зазор. Промежутки заделывают строительным скотчем или специальной гидроизоляционной лентой. В завершении рекомендуется нанести гидроизоляционную штукатурку.

Применение напыляемой изоляции

Жидкий пенополиуретан после застывания обеспечивает отличную теплоизоляцию и дополнительную защиту от влаги. Всего 5 см ячеечной структуры материала можно сравнить по плотности с метровой толщиной пенополистирола. Это значит, что нет необходимости в проведении дополнительного утепления внутри здания.

Технология утепления напыляемой изоляции такая.

  1. Путем смешения компонентов непосредственно перед работой получают необходимый утеплитель.
  2. С применением специальной техники материал распыляется на поверхность фундамента.
  3. После застывания пена превращается в прочный слой утепляющего напыления.

Способ теплоизоляции пенополиуретаном имеет ряд преимуществ:

  • экономит времени. За одну рабочую смену можно утеплить несколько сотен квадратных метров основания;
  • перед монтажом покрываемую поверхность можно не выравнивать;
  • создает на фундаменте сплошной слой без швов и стыков;
  • является самым теплым из всех существующих утеплителей;
  • имеет хорошую адгезию с бетонной поверхностью основания;
  • исключает необходимость в дополнительной гидроизоляции;
  • эксплуатационный срок материала более 35 лет;
  • экологически чистый и не создает вредных выбросов в атмосферу.
Утепление монолитного фундаментаЖидкий пенополиуретан часто используют для утепления монолитного фундамента

При таком количестве плюсов, пенополиуретан не лишен недостатков. Его стоимость в несколько раз выше, например, того ж пенопласта или минваты. Для работы с материалом требуется спецтехника. Неустойчив к воздействию солнечных лучей, поэтому нуждается в защитной облицовке.

Применение насыпных материалов

Использование насыпного материала, такого как керамзит, является одним из простых способов утепления монолитной плиты. Для этого понадобится более широкая траншея, в которую будет засыпаться слой в 50-70 см. Если толщина будет меньше, то материал не сможет выполнять возложенных на него функций. Технология проведения монтажа следующая.

  1. Стену дополнительно гидроизолируют грунтовкой, штукатуркой, мастикой и т.д.
  2. Дно траншеи выстилают пленкой или геотекстилем. Если используется обычный полиэтилен, то делают не менее двух слоев.
  3. Следующим слоем идет щебень примерно, в 15-20 см.
  4. В щебень укладывается дренажная труба для отвода воды.
  5. Далее траншея засыпается керамзитом.

Рекомендуется также сделать перегородку из кирпича, шифера, пластиковых или металлических панелей, а уже между ней и фундаментом засыпать керамзит. Это будет своеобразным барьером, препятствующим попаданию влаги на утеплитель.

Нюансы монтажа защиты утеплителя

Завершающим этапом в утеплении монолитной плиты фундамента станет защита теплоизоляции. Это убережет материал от деформации и воздействия влаги. Слой пенопласта защитит кирпичная кладка. Для пенополиуретана и листовых материалов делают обрешетку из деревянных брусьев или металлических профилей. Каркас крепят к фундаменту, а слой утеплителя монтируют между ним и стеной. Поверх каркаса, на саморезы, крепят любой защитный слой. Если это металл, то должна использоваться либо нержавейка, либо оцинкованные листы.

Технология утепления фундамента покажется сложной только на первых этапах. Если разобраться с ее нюансами и все делать по правилам, то результат превзойдет все ожидания. Выполнение работ своими руками позволяет сэкономить на специалистах и монтаж теплоизоляции не выльется в копеечку.

технология строительства, отличия от шведской плиты

Считается, что конструкция УФФ была разработана и впервые внедрена на практике инженерами финской строительной компании Omatalo. Финский фундамент представляет собой конструктивное сочетание четырех элементов:

  • мелкозаглубленного ленточного монолита в разрезе 200 х 600 мм с уширенной до 800-1000 мм пяткой;
  • установленных сверху бетонных блоков толщиной 200 мм для формирования цоколя здания;
  • слоя экструдированного пенополистирола (ЭППС) толщиной 120-150 мм, уложенного по насыпной утрамбованной подушке и по всей внутренней поверхности ленты;
  • армированной бетонной плиты толщиной 60-80 мм, отлитой по слою утеплителя, с уложенными внутри нее трубами теплого водяного пола.
чертеж мзлфчертеж мзлфЧертеж МЗЛФ.

Теплоизоляционные плиты укладываются на двухслойную утрамбованную подушку из песка и мелкофракционного щебня, покрытую геотекстилем. Точная толщина слоев утеплителя и бетона в утепленном финском фундаменте определяется климатическими особенностями региона, типом грунта на участке и видами применяемых материалов.

Для холодных регионов России ленту и цокольную часть фундамента финская плита рекомендуется отливать в единый армированный монолит, используя в качестве несъемной опалубки плиты ЭППС.

Для более эффективного снижения тепловых потерь по всему периметру здания требуется устройство утепленной отмостки шириной не менее 500 мм.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

  • возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
  • экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
  • стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
  • наличие встроенного теплого пола сокращает расходы на монтаж отопления;
  • выполнение заливки утепленного пола возможно в любое время года;
  • возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

  • необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
  • выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
  • невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

В каких случаях применяется

Благодаря ряду технических и эксплуатационных достоинств, УФФ станет отличным решением при строительстве легких одноэтажных зданий в случае:

  • наклонного рельефа участка застройки;
  • высокого уровня грунтовых вод;
  • малоустойчивых и пучинистых грунтов;
  • боковой подвижности верхних слоев почвы.

Монтаж утепленного фундамента по финской технологии отличается простотой, из-за чего возможно устройство своими руками, без привлечения наемных бригад, в результате чего основание дома обойдется значительно дешевле.

Технология строительства

Монтаж фундамента в виде утепленной финской плиты выполняется в несколько последовательных этапов:

  1. выбор места строительства и разметка контуров здания с запасом по внешней стороне 500-700 мм;
  2. снятие и складирование плодородного слоя почвы;
  3. разработка котлована под фундамент, траншей для дренажной системы и внешних инженерных коммуникаций;
  4. подключение к наружным инженерным сетям;
  5. засыпка и трамбовка песчано-щебеночной подушки;
  6. укладка и фиксация слоя гидравлической изоляции;
  7. установка опалубки и монтаж арматурных каркасов;
  8. монтаж труб или греющего кабеля для теплого пола;
  9. заливка бетонной смеси.

Последний вид работ и армирование допускается проводить в два этапа. Сначала бетонируется ленточная часть, а затем, в удобное время, обустраивается теплая плита.

схема уффсхема уффСхема УФФ.

Разметка котлована и траншей

Обозначение контуров котлована аналогично разметке обычного мелкозаглубленного фундамента, но здесь при помощи шнура и колышков размечается только внешний контур. Следует отметить точную линию внешней стенки бетонной ленты, отступить от нее 500-700 мм и натянуть еще один шнур. Это будет край котлована, но не фундамента.

разметкаразметка

В зависимости от общего веса здания, ширина ленточного фундамента может составлять от 600 до 800 мм. В нижней части устраивается опорная пятка шириной 800-1000 мм. Ширина утепленной отмостки по насыпаемым нерудным материалам должна быть не менее 700 мм. Глубина заложения ленточной части фундамента — не менее 600 мм от самой нижней точки поверхности почвы.

грунт и подушкагрунт и подушка

Укладка дренажа и подстилающих слоев

Дренажные трубы следует уложить по всему периметру ленты. Для этого по краям котлована нужно выкопать углубление 500 мм ниже опорной пятки и вывести трубы за пределы участка застройки. Укладка дренажных труб должна предусматривать наличие уклона в 4-5 градусов.

Засыпка первого слоя песка должна осуществляться на уложенный по грунту геотекстиль. Это остановит поступление влаги и предотвратит прорастание сорных растений.

Песок тщательно трамбуется и проливается водой. После этого на него насыпается мелкофракционный щебень. Толщина обоих слоев составляет 80-120 мм.

Устройство гидроизоляции

Поверх щебня выстилаются два слоя рулонной гидравлической изоляции с промазкой перекрываемых стыков битумной мастикой и заведением краев выше уровня грунта. Соседние полосы материала должны находить друг на друга на 100 мм. Положение полос в разных слоях перпендикулярное, что позволит полностью исключить совпадение швов.

Защита внешней поверхности ленточной части фундамента делается уже после заливки и твердения бетонной смеси. Для этого используют рулонные изоляционные материалы с битумной пропиткой. Перед оклеиванием поверхности ее грунтуют праймером в 2-3 слоя. Приклеивание полос осуществляется на горячий битум с одновременным прогревом стенки и гидроизола.

рулонная гидроизоляциярулонная гидроизоляция

Бетонирование ленты

Этот этап работ начинается со сборки армирующего каркаса. Его конструкция состоит из двух пар продольных струн диаметром 8 мм, расположенных одна над другой. Расстояние от арматуры до края бетонного слоя со всех сторон должно быть не менее 50 мм.

Для фиксации продольных прутов удобно использовать заготовленные квадратные или прямоугольные рамки диаметром 6 мм. Соединение отдельных элементов осуществляется при помощи вязальной проволоки или самозатяжных полимерных хомутов.

армирование траншеиармирование траншеи

Далее необходимо установить опалубку из досок или прочного листового материала.

подушка и опалубкаподушка и опалубка

Хорошим решение может быть применение несъемных впоследствии листов из ЭППС. Таким образом, внешняя стена фундамента будет утеплена и не потребуется искать материал для съемной опалубочной конструкции. Внутрь опалубки устанавливается армирующий каркас, после чего можно заливать бетонную смесь.

заливка бетоназаливка бетона

Укладка утеплителя, армирование и заливка плиты

Пенополистирольные плиты следует укладывать в 2 или 3 слоя, в зависимости от принятой толщины тепловой изоляции. Расположение плит нужно выполнить таким образом, чтобы исключить совпадение стыков в разных слоях. Внутренняя стенка ленты также зашивается слоем ЭППС толщиной 30-50 мм до нижней точки конструкции.

утеплительутеплитель

Небольшая толщина плиты и отсутствие больших несущих нагрузок делает возможным использование арматурного каркаса в виде металлической сетки с ячейкой не более 150 х 150 мм. Ее можно собрать самостоятельно из прута диаметром 6 мм или купить сварные заготовки заводского изготовления (читайте про армирование подробнее в этой статье). Для поднятия арматуры над уровнем подстилающей подушки удобно использовать специальные пластиковые опоры или фиксаторы.

Экструдированный пенополистирол не боится воздействия влаги и сохраняет свои характеристики даже при погружении в воду.

Заливка бетона

Перед укладкой бетонной смеси прямо на арматурную сетку нужно закрепить трубы теплого пола или греющий электрический кабель. Их можно привязать с помощью проволоки или пластиковых хомутов. После этого приступайте к заливке бетона.

трубы теплого пола на сеткетрубы теплого пола на сетке

Бетонная смесь укладывается от одного из углов полосой в 0,8-1,0 метр, двигаясь вдоль стены. После полной укладки одной полосы, уплотните раствор при помощи вибратора и выровняйте поверхность. Затем аналогичным образом залейте вторую полосу и так до конца площадки.

поверхность после заливкиповерхность после заливки

Устройство отмостки

Полная эффективность конструкции финского плитного фундамента будет достигнута только в том случае, когда по периметру здания предусмотрено наличие утепленной отмостки (читайте про нее здесь и здесь). В рамках нее требуется наличие:

  • опорной подушки из песка и гравия засыпанной по геотекстилю;
  • рулонной гидроизоляциии;
  • слоя тепловой изоляции из пенополистирола;v
  • цементной или бетонной стяжки.

теплая отмосткатеплая отмостка

Правильно выполненная отмостка обеспечит дополнительную тепловую защиту фундаментной части здания, исключит подмывание конструкций водой и увеличит срок службы строительных конструкций.


Фундамент утепленная финская плита — разбор технологии

Приступая к строительству дома, хочется как можно быстрее довести дело до конца. Поэтому новые технологии, подтвердившие свое качество, всегда встречаются застройщиками благосклонно. Известной финской компанией под названием Omatalo предложен новый вид фундамента — утепленная финская плита, который все чаще используется в возведении домов. Прочный утепленный фундамент сочетает в себе сразу две функции — надежная основа и теплоаккумулятор, сохраняющий комфортный климат внутри помещения.

Утепленная финская плита

Что такое финская плита

Данный вид фундамента составляется из четырех основополагающих элементов:

  • Мелкозаглубленный ленточный монолит с сечением 20 × 60 см. Опора такой ленты расширена до 80–100 см.
  • Сверху монолита установлены бетонные блоки толщиной в 20 см, которые формируют цоколь здания.
  • Далее слой экструдированного пенополистирола толщиной 12–15 см, который укладывается на плотной подушке с распределением по внутренней поверхности ленты.
  • Завершающий слой — отлитая по слою утеплителя армированная бетонная плита с уложенными внутри коммуникациями для теплого пола.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Фундамент с теплоизоляцией снижает на 15 % теплопотерю дома, благодаря чему снижаются финансовые расходы на отопление в холодное время года.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Достоинства и недостатки утепленной финской плиты (УФП) в сравнении с утепленной шведской плитой (УШП)

Конечно, финский фундамент утепленного типа не является панацеей от всех проблем и обладает не только сильными сторонами, но и слабыми. Из преимуществ отмечают:

  1. Экономичность. Для монтажа такого типа фундамента требуется минимальное количество строительных материалов.
  2. Плиты удобно использовать.
  3. Давление переходит на ленточную часть фундамента, стяжка основания в этом не участвует.
  4. Имеется возможность обустроить пол несколькими вариантами, например, сделать электрический или водяной.
  5. Основание закладывается максимально просто и быстро.
  6. Отлично подходит для участков со сложной поверхностью рельефа, даже на неровном грунте с перепадами и склонами.
  7. Накапливает и сохраняет тепло.

К слабым сторонам причисляют:

  1. Необходимость рыть котлован для ленты.
  2. Нельзя обойти процедуру заполнения траншей и периметра здания.
  3. Применяются нерудные материалы.
  4. Необходима помощь специальной техники.

Если сравнивать УФФ с Утепленной Шведской Плитой, то главная разница между ними заключается в применении у финнов ленточного фундамента в виде вспомогательной опоры по всему периметру постройки.

Схема утелпенной финской плиты

Утепленная шведская плита — это обычная бетонная плита, которую отливают в специальном поддоне из пенополистирола. По сути, это цельное сооружение, к которому прикрепляют отмостку, выполняющую роль дренажной системы. Располагается шведская плита на подушке из песка и гравия, с последующим монтажом каркасной сетки из арматуры и укладкой коммуникационных линий для будущего дома. По завершении арматура заливается бетоном, а образовавшаяся поверхность тщательно шлифуется.

Отсюда следует, что установку УФФ не нужно производить на идеально ровной поверхности, следовательно, не нужно бояться площадок с небольшим уклоном.

Так как между платформой пола и ленточным фундаментом нет жесткой связи, конструкция становится устойчивой, не боится излома и на проблемных нестабильных грунтах увеличивает сопротивление нагрузкам и давлению. Технология установки УФФ позволяет осуществлять заливку плиты после того, как будут возведены стены и произведен монтаж крыши. Поэтому этот способ идеален для строительства зимой, не прерывая процесс из-за морозов.

Однако, установка утепленного финского фундамента по стоимости выходит дороже, чем использование утепленных шведских плит. На конечную стоимость оказывают влияние высота цоколя и на каком уровне будет закладываться лента основания.

Пошаговая подробная инструкция по строительству финской плиты

Установка фундамента на основе утепленной финской плиты осуществляется согласно следующему алгоритму:

  • на выбранном участке делают разметку контуров будущего здания, оставляя с внешней стороны запас в 50–70 см;
  • плодородный слой почвы снимается и складируется;
  • создается котлован под фундамент, траншеи для дренажных систем и наружных инженерных коммуникаций;
  • осуществляется подключение к внешним инженерным сетям;
  • засыпается и утрамбовывается песчано-щебеночная подушка;
  • укладывается и фиксируется слой гидроизоляции;
  • устанавливается несъемная опалубка;
  • монтируются арматурные каркасы;
  • монтируются трубы и греющие кабели для теплого пола;
  • заливается и шлифуется после высыхания бетонная смесь.

Монтаж арматурных каркасов и заливка бетонной смеси можно проводить в два этапа. Первоначально бетонируется ленточная часть, а затем, в подходящий момент обустраивается теплая плита.

Поговорим об основных этапах отдельно.

Разметка котлована и траншей

Силуэт котлована обозначается по такому же принципу, как и при строительстве ленточного фундамента фундамента. Однако разлиновку делают только с внешней стороны, используя шнур и колышки. Отмечается точная линия внешней стенки бетонной ленты, а затем еще одним шнуром фиксируется отступ в 50–70 см. Это будет край котлована, не фундамента.

Будущий фундамент обозначают в соответствии с принятыми решениями по проекту. Учитываются уже имеющиеся наружные коммуникации, подъезды к участку и дому, их границы и прочие факторы. Плодородный слой грунта снимается до окончания корней растений на участке.

Ширина ленточного фундамента зависит от общей массы будущей постройки, в среднем это 60–80 см. Снизу создается опорная пятка, ее ширина составляет 80–100 см. Утепленную отмостку с насыпаемым нерудным материалам, по ширине делают не меньше 70 см. Ленточную часть фундамента заглубляют не меньше, чем на 6 см от нижней точки поверхности почвы.

Дренаж и подстилающий слой

Дренажные трубы укладываются по всему периметру ленты. На 5 см ниже опорной пятки по краям котлована выкапываются углубления и устанавливаются трубы, которые выводятся за пределы участка строительства. Дренажные трубы укладываются с учетом уклона в 4–5 градусов.

Первый слой песка засыпается на геотекстиль, уложенный по поверхности грунта. Благодаря этому не пропускается влага и предотвращается прорастание сорняков.

Дренаж утепленной финской плиты

Песок нужно плотно утрамбовать и пролить водой. Сверху высыпают мелкофракционный щебень. Оба слоя по толщине составляют от 8 до 12 см.

Гидроизоляция

Сверху щебня выстилают двойной слой из рулонной гидроизоляции. Перекрываемые стыки промазываются битумной мастикой, а края заводятся выше уровня почвы. Полосы материала, расположенные по соседству, должны идти внахлест друг на друга примерно на 1 см. В разных слоях полосы размещаются перпендикулярно, благодаря чему исключаются наслоения швов, а следовательно, протечки.

Внешнюю поверхность фундаментной ленточной части защищают после заливки и застывания бетонной смеси. Применяют рулонную изоляцию, пропитанную битумом. Поверхность перед оклеиванием обязательно грунтуют 2–3 слоями праймера. Полосы приклеивают на горячий битум, при этом обязательно прогревая стенки и гидроизоляцию.

Бетонирование ленты

Бетонирование ленты начинают с процесса сборки армирующего каркаса. Две пары продольных прутьев (диаметр 8 мм) располагают друг на друге. От арматуры и до края бетонного слоя выдерживают расстояние не меньше 50 мм.

Фиксируют продольные прутья заранее подготовленными прямоугольными или квадратными рамками с диаметром в 6 мм. Элементы конструкции соединяют вязальной проволокой или самозатяжными хомутами из полимеров. Затем создается опалубка с применением прочного листового материала или досок.

Заливка ленты утепленной финской плиты

Лучше всего использовать листы из ЭППС, которые затем уже не снимаются. Это обогреет стены фундамента извне и не потребует дополнительного поиска составляющих для съемной конструкции опалубки. Внутри размещают арматурный каркас, а затем заливают бетонную смесь.

Утеплитель, армирование и заливка плит

Определившись с толщиной теплоизоляции, укладываются пенополистирольные плиты. Понадобится 2–3 слоя. Экструдированный пенополистирол не страдает от воздействия влаги и сохраняет свои характеристики в полном окружении воды. Плиты размещают так, чтобы не происходило наслоения стыков во всех слоях. Внутреннюю стенку ленты зашивают слоем ЭППС, его толщина составляет 3–5 см до нижней точки конструкции.

Благодаря небольшой толщине плит и отсутствию огромных несущих нагрузок можно использовать арматурный каркас в виде металлической сетки, каждая ячейка которой не больше 15 × 15 см. Собирается она самостоятельно с использованием прутов диаметром 6 мм или покупаются заводские заготовки сварного типа. Арматуру над уровнем подстилающей подушки поднимают с помощью специальных пластиковых опор или фиксаторов.

Заливка бетона

Прежде чем укладывать бетонную смесь поверх арматурной сетки, закрепляются трубы теплого пола или выбранный греющий электрический кабель. Привязываются они проволокой или пластиковыми хомутами, а затем производят заливку бетона.

Заливка утепленной финской плиты

Начинают укладку бетонной смеси от угла, полосой в 80–100 см, двигаясь вдоль стены. Закончив с полосой, раствор уплотняют вибратором, а поверхность выравнивается. Это удалит лишний воздух и равномерно распределит смесь по всей поверхности. После этого заливается вторая полоска. Процедуру повторяют до самого конца площадки. В заключение, когда бетон высохнет, поверхность получившейся плиты обрабатывают затирочной машиной с использованием специальной сухой смеси.

Отмостка

Именно утепленная отмостка обеспечивает эффективность всей конструкции финского плиточного фундамента. Для нее требуется:

  • опорная песочная или гравийная подушка, которую засыпают по геотекстилю;
  • рулонная гидроизоляция;
  • слой пенополистирольной тепловой изоляции;
  • бетонная или цементная стяжка.

Выполнение правильной отмостки поможет добиться дополнительной тепловой защиты фундамента постройки, а также защитит от подмывания основной конструкции водой, что продлит срок службы всех строительных конструкций.

Из всего вышесказанного следует, что утепленная финская плита станет отличной основой для дома на неровном участке с перепадами и склонами, позволит провести строительство зимой и существенно сэкономит затраты на энергоресурсы, так как защищает дом от промерзания и сохраняет тепло. Установить такой тип фундамента несложно, достаточно придерживаться простому алгоритму, описанному в инструкции.

Помогла статья? Оцените ее



Как сделать утепленный плитный фундамент по шведской технологии

Никто не поспорит, что закладка фундамента – это один из наиболее ответственных этапов любого капитального строительства. Вот и я, решив приступить к постройке бани, сразу задумался о надежном основании. Сложность этого вопроса состояла в том, что мой дачный участок для предполагаемой застройки находится на слабом торфяном грунте. А это значит, что про ленточный и столбчатый фундаменты мне предстояло забыть. Перебрав другие возможные варианты, я остановился на так называемой шведской технологии устройства утепленного плитного фундамента. Делается эта конструкция просто, причем позволяет за один выстрел убить не одного, а нескольких зайцев. Итак, начну по порядку.

Утепленная шведская плита – небольшой ликбез

Для начала, расскажу, что это такое и зачем оно нужно. На самом деле, это никакая не инновация, как могут подумать некоторые. Утепленные фундаментные плиты, называемые «schwedenplatte», начали применяться в европейском строительстве еще лет 40-45 назад.

Данный фундамент бетонируется за один прием при использовании несъемной пенополистирольной опалубки, кроме того слой пенополистирола закладывается непосредственно и в саму плиту. Туда же интегрируется система напольного отопления (кабели «теплого пола»). То есть конструкция плита уже изначально предполагает защиту от морозного пучения грунта.

Оригинальная шведская утепленная плита выглядит так

Оригинальная шведская утепленная плита выглядит так

Я в процессе устройства фундамента несколько отошел от оригинальной технологии, самое главное – не закладывал систему «теплого пола». Это показалось ненужным для моих реалий – баня строилась совсем небольшая 3х4 м, причем мойка и парилка совмещены. Во всем остальном технология практически соблюдена.

Производство плиты для фундамента мною было выполнено за несколько шагов:

Шаг 1. Копание котлована под фундамент

Хорошо, когда рытье котлована для фундамента можно поручить бульдозеру, но за неимением оного приходиться вооружаться лопатой и копать самостоятельно. Именно таким образом, собственными силами, мне удалось выкопать довольно ровную яму глубиной 40 см.

Шаг 2. Устройство щебнево-песчаной подушки

На дно котлована было засыпано 30 см щебня, а затем – 10 см песка. Каждый слой по отдельности я проливал водой, выравнивал под уровень, а затем тромбовал виброплитой. В конце концов получилось щебнево-песчаное основание на уровне с землей.

Шаг 3. Устройство опалубки

Опять же, на этом шаге была немного скорректирована шведская технология, в которой применяется неснимаемая опалубка в виде пенополистирольных L-блоков. В нашем городе мне такие блоки найти не удалось, поэтому я махнул на все это рукой и сколотил обычную деревянную опалубку из досок по периметру фундамента. Дополнительно было сделана небольшая опалубка для квадратного проема, через который в дальнейшем был проведен слив воды из бани. Тут главное выровнять все стороны, чтобы не получилось криво.

Обратите также внимание, что бетона будет заливаться много и давление на опалубку будет немаленькое. Поэтому нужно основательно распереть щиты от грунта брусками.

Опалубка выполняется из прочных досок

Для опалубки я брал доски, но тут кто на что горазд. Просто они показались удобнее

Шаг 4. Укладывание утеплителя – ЭППС или пенопласта

Далее, прямо внутрь опалубки я укладывал ЭППС 50 мм в два слоя. Вместо него можно применить и пенопласт, только он должен быть плотный, крепостью в 100 ед. (200 ед. – вообще идеально), его еще называют половым. Слой утеплителя внутри плиты позволит почти всему теплу, которое производится внутри бани при прогреве, оставаться внутри помещения, а не уходить в грунт.

Внутри опалубки аккуратно укладываются листы ЭППС

Внутри опалубки аккуратно укладываются листы ЭППС

Шаг 5. Устройство арматурной сетки

Сетку с ячейками 15х15 см я вязал из арматуры 10 мм (хотя и 8 мм было бы достаточно). Нельзя, чтобы сетка просто лежала на утеплителе, нужно ее приподнять примерно на 3-4 см. Я использовал для этих целей кусочки плитки, но, если есть возможность, лучше приобрести готовые пластиковые «грибочки» — они продаются в строительных магазинах. На них в идеале и должна укладываеться арматура.

Арматурная сетка служит для усиления бетонной плиты

Арматурная сетка служит для усиления бетонной плиты

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Плюсы утепленного фундамента-плиты

И в конце моего повествования хотелось бы еще раз остановиться на достоинствах выбора шведской технологии устройства фундамента. Они такие:

  • Утепленная фундаментная плита – это готовый черновой пол, на который можно настилать деревянные лаги.
  • Печь можно устанавливать в любом месте.
  • Теплопотери через пол минимальны.
  • Трудоемкость и время проведения работ также очень малы (на устройство моего фундамента, без учета времени на застывание бетона, было потрачено 2 дня. Работал я в одиночку).
  • Такой тип фундамента подходит для любого вида грунта, даже слабонесущего или с высоким уровнем грунтовых вод.

Если вам только предстоит решить, какой из видов фундаментов больше всего подойдет для вашей бани, я вам советую обратить внимание на утепленную плиту. В эксплуатации она показала себя замечательно: уже два года моя баня стоит на таком фундаменте, совершенно не проседая. Топится баня быстро, тепло сохраняет значительно дольше, чем аналогичные (но без утепленного фундамента) соседские бани.

Татаренко С.

Изоляция фундамента

плит на уровне грунта — Buildipedia

Годовая экономия энергии и окупаемость

Плиты теряют энергию в основном из-за тепла, проводимого наружу и по периметру плиты. Таким образом, в большинстве районов США изоляция внешнего края плиты может снизить счета за отопление на 10–20%. В климате с мягкими зимами плиточная изоляция в типичном доме площадью 1800 квадратных футов сэкономит 50-60 долларов в год. Утеплитель плиты с R-значением R-10 для дома площадью 1800 квадратных футов обычно может стоить 300–600 долларов для установки.Таким образом, изоляция окупится за 5-10 лет.

Инвестиции в изоляцию плит также экономичны как часть ипотеки. Стоимость изоляции в 450 долларов добавит к годовому ипотечному кредиту около 38 долларов. Однако изоляция позволит ежегодно экономить более 50 долларов на счетах за электроэнергию. Таким образом, экономия с самого начала превышает дополнительную стоимость ипотеки, что приводит к немедленной окупаемости.

Определение R-значения и глубины изоляции

Международный совет по кодам энергосбережения (IECC) определяет как значение R, так и минимальное расстояние для изоляции от верха плиты вниз на основе градусо-дней нагрева (HDD).Обратитесь в местное бюро погоды, чтобы узнать фактические градусные дни отопления в вашем районе. Затем используйте приведенную ниже таблицу, чтобы найти рекомендованную IECC глубину и значение R в зависимости от вашего градусо-дня нагрева.

Таблица 1. Рекомендуемые значения R и глубина для изоляции перекрытий
Градус нагрева дней
Ножки установлены вертикально
R-значение
0 до 2499 не требуется не требуется
2,499 до 4500 2 фута R-4
от 4500 до 6000 4 фута R-5
от 6000 до 7200 4 фута R-6
от 7 200 до 8 700 4 фута R-7
8,700 — 10,000 4 фута R-8
от 10 000 до 12 400 4 фута R-9
от 12 400 до 14 000 4 фута R-10

Выберите и установите изоляцию, следуя этим рекомендациям.Обязательно используйте только изоляцию, одобренную для использования в некачественных условиях.

Методы изоляции

Изоляция плиты может быть установлена ​​одним из двух основных способов:

  • Установка жесткой изоляции, обычно пенопласта, непосредственно на внешнюю поверхность плиты и фундамента
  • Строительство «закрытой» или «плавающей» плиты с внутренней жесткой изоляцией, обычно пенопластом.

Если изоляция установлена ​​на внешней стороне плиты:

  • Устанавливайте его от верха плиты до низа линии замерзания, если не требуется зазор для осмотра термитов.
  • Инкапсулируйте или закройте внешнюю поверхность изоляции защитной мембраной, которая служит разрывом капилляров и защищает изоляцию от термитов.
  • Покройте вышележащую часть изоляции, открытую для наружного воздуха, с помощью штукатурного покрытия, обработанной под давлением древесины, кирпича или алюминия. Укрывая изоляцию, помните, как обнаруживать термитов в местах, подверженных заражению термитами. Некоторые штаты в районах, подверженных термитам, решают эту проблему, требуя зазора для проверки термитов рядом с верхней частью изоляции плиты.

Прочие соображения

При установке плиточного фундамента и его изоляции также важно учитывать контроль влажности и утечки воздуха, а также контроль термитов.

Термиты могут незамеченными проходить туннели через внешнюю изоляцию плиты, чтобы получить доступ к деревянному каркасу в стенах дома. В результате некоторые страховые компании не гарантируют домов с плиточной изоляцией от термитов. Строительные нормы и правила в нескольких южных штатах США запрещают установку пенопласта в контакте с землей.

«Плавающий» фундамент из плит с внутренней изоляцией обеспечивает большую устойчивость к термитам. Однако некоторые строители на юго-востоке США сообщали о заражении термитами через изоляцию из пеноматериала на закрытых плитах.

Чтобы помочь решить проблемы с термитами, следуйте этим рекомендациям:

  • Обеспечьте эффективные системы контроля влажности.
  • Перед засыпкой удалите всю древесину вокруг фундамента.
  • Установите термитные щиты непрерывно под порогом здания.Экран должен выступать за подоконник и все другие части внешней стены. Хотя термитный щит не эффективен на 100%, он может сдерживать или задерживать массовое заражение. Это также может заставить термитов попасть в открытую зону, где их можно будет обнаружить. Сплошной слой мембраны, такой как прорезиненный кровельный материал, используемый в коммерческих зданиях, может быть использован в качестве альтернативы термитному щиту.
  • Используйте пенопласт, обработанный термитицидом. Обычно это производное борной кислоты, термитицид не должен представлять большей опасности для домовладельцев, чем традиционные методы лечения термитов.

Вы также захотите регулярно проверять наличие термитов. Если вы пользуетесь услугами компании по борьбе с вредителями, получите хорошую гарантию на ее работу.

И, наконец, при установке фундаментов из плит перекрытия необходимо учитывать сопротивление радона или его контроль. См. Ресурсы «Узнать больше» в правой части этой страницы (или ниже, если вы распечатали ее) для получения дополнительной информации о радоне и методах строительства, устойчивых к радону.


Источник статьи: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США (EERE).Для получения самой последней информации посетите веб-сайт EERE.

.

Как прикрепить цементную плиту к плите на уровне изоляции

Это общий вопрос и горячая тема, которая часто вызывает разногласия, но нам это нравится! Настолько, что у нас есть страница с описанием плюсов и минусов, проверьте это —

Плита на уровне или фундаменте и цоколе; Что лучше?

Но чтобы ответить конкретно на ваши вопросы, я включил ваши вопросы в ответ, чтобы облегчить нам обоим —

1.Стоимость — я знаю, что плита дешевле, но наличие подвала, который мы можем отделать, позволяет меньше занимать площадь с меньшим количеством стен и материала крыши. Есть большая разница в стоимости?

Обычно мы считаем, что стены выше уровня земли являются более доступным вариантом строительства, но нет, это не большая разница. Подвал приведет к гораздо более высоким затратам на выемку грунта для начала, но также бетон является более дорогим конструкционным материалом по сравнению с деревом, поэтому сборка стены выше уровня обычно может достичь более высокого уровня производительности при более низких затратах, поскольку вы можете использовать дерево. как структура.Да, вам нужно будет построить большее количество стен выше уровня, но, как уже упоминалось, это может стоить меньше, чем такое же количество стены ниже уровня.

С другой стороны, есть сторонники ICF (изолированные бетонные опалубки), которые выступают за подвалы, включая стены из ICF снизу вверх; эти строители утверждают, что разница в стоимости невелика.

Лично я бы принял решение не столько на стоимости, сколько на нескольких других вопросах, а именно: долговечность, качество жизни и воздействие на окружающую среду.Производство цемента выделяет значительное количество парниковых газов, а песок, пригодный для производства бетона, становится все более дефицитным глобальным ресурсом, где древесина является возобновляемым источником. Вот почему мы, как организация, любим продвигать более экологичные варианты, и ограничение использования бетона является значительной частью этого, следовательно, нам нравятся плиты.

Что касается прочности — стены подвала не могут высохнуть наружу, поэтому следует проявлять большую осторожность при проектировании и строительстве стен ниже уровня земли.Также подтопление подвалов — это всего лишь часть жизни. Мы можем принять меры для смягчения этого с помощью дренажных и отстойных насосов с системами резервного питания от аккумуляторов в случае сбоя питания во время шторма, но невозможно предсказать уровни осадков на долгое время, кроме как сказать, что это не выглядит хорошо. Если ваш дом выше уровня земли и не находится в пойме реки, вам никогда не придется беспокоиться о его затоплении.

2. Доступ для механики — я не могу понять, что нужно заделывать водостоки, водопровод, электричество и т. Д. В бетон вместо того, чтобы класть их под пол.Не говоря уже о проточных воздуховодах для ERV. Это обоснованное беспокойство? Что, если есть утечка в канализации, как вы вообще узнаете?

Больше, чем серьезное беспокойство, — это то, что вы оборачиваете голову, так что это все относительно. У меня нет проблем с заделкой инфраструктуры в бетон, но мне было бы сложно осознать идею вырыть яму в земле, чтобы жить в ней, когда я мог бы жить выше уровня. Это больше зависит от того, к чему вы привыкли, например, если вы поедете в Калифорнию, вам будет трудно найти подвал, потому что они строят все свои дома на плитах и ​​не задумываются об этом.И … если дренаж ДЕЙСТВИТЕЛЬНО протекал, и случайные капли падали на землю внизу, нет, вы, вероятно, не знали бы, и вам, вероятно, было бы наплевать.

Причина беспокойства заключается в том, что вы не можете поменять сантехнику в будущем, поэтому вы должны быть уверены, что вам нравится планировка дома. Чтобы слив потек, вам в первую очередь придется его завинтить. Так что наймите лицензированного сантехника и не волнуйтесь. Что касается подвода воды и электрических линий, они должны быть помещены в трубы (рукав), поэтому, если когда-либо возникнет проблема, вы можете вытащить их и заменить.Воздуховоды HRV не должны проходить в плите, они должны проходить только через стены и потолки.

3. А как насчет гибрида — нам не нужен полноценный подвал, каковы последствия того, что половина площади должна быть перекрыта, а половина — подвала?

Гибрид можно сделать без проблем, но это добавит затрат и усложнит строительство, поэтому на моем месте я бы не стал этого делать, если только не было очень веской причины из-за рельефа здания, на котором должен был сидеть дом. Гибрид по-прежнему оставит вас с встраиванием в бетон, а также с проблемами долговечности подвала, так что это звучит, как мне кажется, гарантирует, что вы будете обеспокоены этим, какой бы вы ни выбрали 🙂

В настоящее время мы строим новый демонстрационный дом на плите, вот видео установки, если вы хотите взглянуть.Он полностью превосходный, и пока я пишу, строится дом наверху, который будет изолирован целлюлозой (переработанная новостная печать).
Вот еще несколько страниц о плитах для вашего интереса. Не стесняйтесь писать в ответ, если вас беспокоят другие вопросы, мы любим плиты и будем рады продолжить обсуждение.

.

Плита на ровном фундаменте — Подробное руководство по строительству

Вы находитесь в нужном месте, чтобы получить пошаговые инструкции по изоляционным плитам на фундаментах и ​​перекрытиях, особенно при строительстве высокоэффективных домов по стандарту LEED, пассивных домов, ZNE, FPSF или домов с положительной энергией или пассивных солнечных батарей.

Плита на уровне

Техническое руководство по перекрытию

Монолитный дом или постройка более доступны по цене, удобнее и экологичнее.Вот техническое руководство и руководство по проектированию для строительства плиты на фундаментном фундаменте. Строительство плиты на грунте — Техническое руководство Принятие решения о строительстве дома на фундаментном фундаменте вместо традиционного цоколя…

Плита на уровне

Внешняя отделка монолитного пола

Изоляция фасадов подвалов и плит оставляет вам необходимость закончить экстерьер.В этом видео вы увидите, как легко закрепить внешнюю поверхность застывшим бетоном, избегая при этом тепловых мостов. СМОТРЕТЬ БОЛЬШЕ ВИДЕО о экологически чистом строительстве После принятия решения о выборе между…

Плита на уровне

Строительство перекрытия на грунте: руководство по строительству перекрытий ecoHOME от А до Я

Как построить фундамент из плит, сэкономив деньги на морозных стенах подвала для жилищного строительства с защищенным от мороза мелким фундаментом.Плита на ровном фундаменте, рабочий проект; основы Существует множество различных почвенных условий и соответствующих конструкций плит. Эта страница о том, как построить утолщенную кромку…

Около

Плита класса

Охвачены

Профессиональные и самодельные системы формования плит, включая ICF, солнечное отопление, лучистое отопление, гидронное радиантное отопление и традиционные плиты Raft.

Как подготовить землю, выбрать дизайн и затем правильную систему, многое будет зависеть от доступного пространства, инсоляции, местоположения и опыта строителей, участвующих в строительстве.

Здесь, в EcoHome, мы стремимся упростить успешное строительство плиты на уровне грунта, показывая, как от проектирования до строительства.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
