Утепленная шведская плита подробно: УШП: развод на деньги или экономия средств

Утепленная шведская плита, фундамент своими руками подробно, проблемы и видео

Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.

Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.

Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.

Содержание статьи

• 1 Рекомендации по производству работ
  • 1.1 Коммуникации
  • 1.2 Укладка теплоизоляционных плит
  • 1.3 Армирование ребер жесткости
  • 1.4 Монтаж труб теплого пола
  • 1.5 Промежуточный контроль
  • 1.6 Заливка бетона
• 2 Финишные работы

Рекомендации по производству работ

Утепленная шведская плита – УШП – имеет некоторое сходство с классическим плитным фундаментом (плитный фундамент — технология работ). Однако технология ее устройства настолько специфична, что браться за ее реализацию без опыта крайне рискованно.

Даже набор инструментов и материалов, используемых для монтажа УШП, непривычен. Бетонная смесь, арматура, песок и гравий – вот стандартный набор основных материалов, которые являются основными для возведения фундаментов.

В состав утепленной шведской плиты — фундамента нового поколения – входит гораздо более широкий перечень стройматериалов.

Строители, специализирующиеся на строительстве УШП, рекомендуют при выполнении работ придерживаться следующих рекомендаций:

1. В процессе разработки котлована снимать верхний слой земли толщиной от 30 до 40 мм. Если есть такая возможность, лучше добраться до материнского грунта.
2. Дно и откосы котлована следует выстилать геотекстилем. Перехлест отдельных полос материала – не менее 150 мм.
3. Дно котлована засыпать песком и щебнем послойно. Песок проливать водой и уплотнять при помощи виброплиты. Толщина каждого слоя не должна превышать 150 мм.

Коммуникации

Инженерные коммуникации, предусмотренные проектом, закладываются только после подготовки основания фундамента и его упрочнения.

К данным элементам относятся:

• система канализации;
• ввод водопровода;
• электрические кабели;
• заземление.

На данном этапе обустраивается и дренажная система. Ее монтаж производится следующим образом:

• на поверхности основания размечается проектная канализационная система;
• выкапываются траншеи, в которые закладываются трубы канализационные;
• производится обратная засыпка систем – дренажной и канализационной.

Проблемы утепленной шведской плиты заключаются именно в способе монтажа коммуникаций. В случае их повреждения добраться до них чрезвычайно трудно. Поэтому данному этапу строители уделяют повышенное внимание.

После того, как эта часть работ выполнена, в обязательном порядке проверяется горизонтальность основания и его соответствие проектным отметкам.

Укладка теплоизоляционных плит

При строительстве УШП сборку утеплителя можно производить двумя способами. В первом случае применяются стандартные плоские плиты пенополистирола.

Во втором – так называемые L – блоки. При использовании специальных блоков процесс монтажа значительно укоряется, так как отпадает необходимость склеивания конструкций для утепления торцов плиты. Да и опалубка в этом случае не требуется.

При использовании плоских теплоизоляционных плит бортовые части утеплителя укрепляются обрезной доской по периметру фундамента – иными словами, монтируется опалубка.

Следующий шаг – укладка утеплителя на подушку. Плиты размещаются вразбежку, со смещением стыков. В местах торцевых примыканий утеплитель крепится тарельчатыми пластиковыми дюбелями. Таким образом монтируется основной слой теплоизоляции. Его поверхность выстилается пароизоляционной пленкой.

В оформленном коробе размечаются места установки ребер жесткости. Их количество и шаг определяется расчетным методом.

Далее, в соответствии с проектом, укладываются дополнительные слои утеплителя – один или два.

Армирование ребер жесткости

Ребра жесткости фундамента теплая шведская плита армируются двумя парами стержней диаметром 10 или 12 мм. Располагаются они в продольном направлении ребра.

Для придания конструкции жесткой пространственной формы стержни вяжутся распределительными хомутами, выполненными из арматуры диаметром 8 мм. Шаг установки хомутов – 300 мм. Каркасы собираются на земле, и только потом устанавливаются в рабочее положение на утеплитель.

Остальная площадь фундаментной плиты (плитный фундамент) армируется стержнями диаметром 6-10 мм, связанными между собой в единую плоскую сетку с размером ячейки 150х150 мм. И каркасы и сетка непосредственно на теплоизоляционный материал не укладываются: предварительно на пенополистирол ставятся специальные фиксаторы, изготовленные из ПВХ.

Продольная стыковка армирующих стержней должна выполняться с перехлестом не менее 240 мм (20 d).

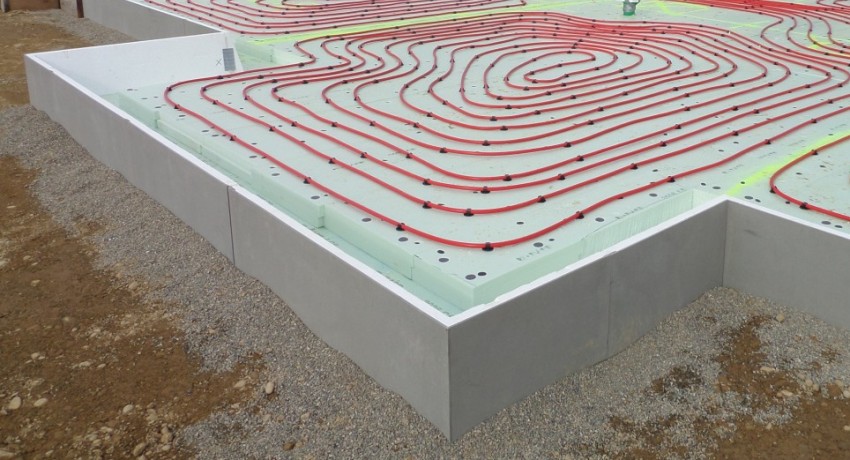

Монтаж труб теплого пола

Трубы (о трубах для теплого водяного пола) будущего теплого пола монтируются непосредственно поверх арматурной сетки. Их диаметр и шаг также определяются расчетным путем в процессе проектирования.

Надо сказать, что, в отличие от других типов фундаментов, для УШП невозможно сформулировать некие универсальные рекомендации, по которым можно без особых расчетов соорудить вполне надежную основу под дом. Поэтому утепленную шведскую плиту своими руками без проекта построить практически нереально.

Места пересечения труб с ребрами жесткости, на которые будут опираться несущие стены или дверные проемы, защищаются гильзами. Это может быть как специальная гофрозащита, так и отрезки трубы ПНД длиной 40-50 см.

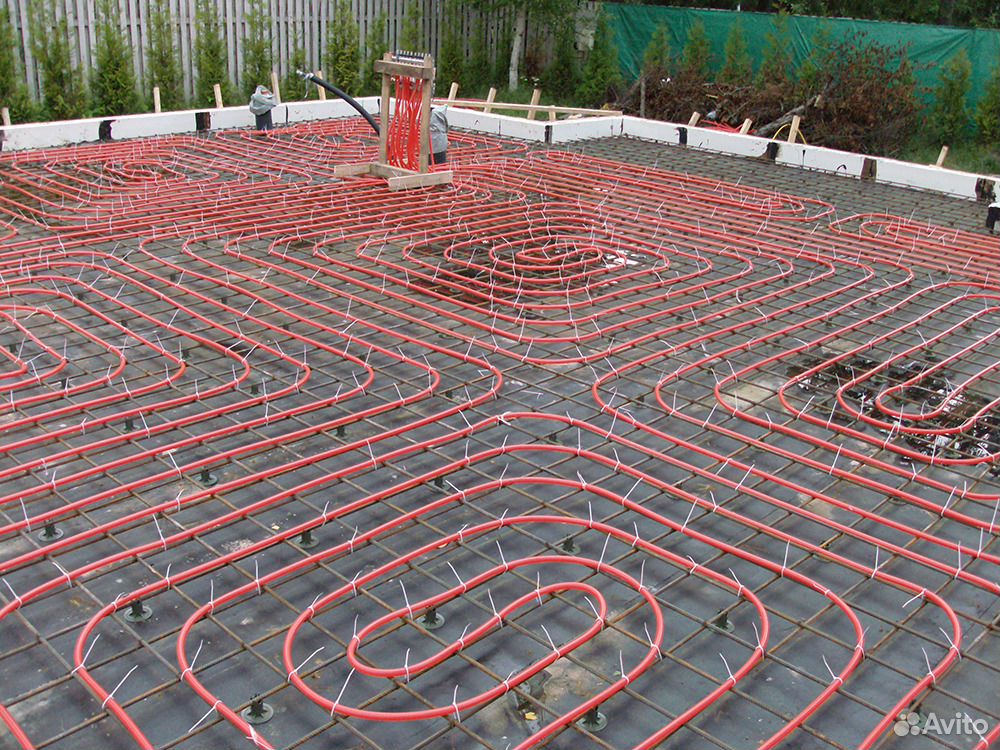

По окончании укладки трубопровода теплого пола монтируется коллектор (коллектор для теплого водяного пола). Обычно он устанавливается на отметке +0,600. Для установки коллектора в нужном положении вбивается пара арматурных стержней (иногда используется 4 стержня) диаметром 12 мм.

Высота их достигает полутора метров. На проектной отметке крепится доска, на которой и производится непосредственно монтаж коллектора (монтаж коллектора для теплого водяного пола своими руками).

Трубы подключаются к коллектору, причем места их подъема в обязательном порядке защищаются гофрозащитой. Смонтированная система теплого пола заполняется теплоносителем, проверяется под давлением на герметичность и опрессовывается.

Многие застройщики задаются вопросом: можно ли строить утепленную шведскую плиту без теплого пола? Специалисты на этот счет имеют единое мнение: возведение УШП без отопительного контура становится бессмысленным.

Промежуточный контроль

Прежде чем приступить к заливке бетона, необходимо убедиться в качестве выполнения предыдущих этапов работ:

• производится контрольный обмер короба и проверяется правильность армирования и вязки;
• проверяется целостность теплоизоляции, удаляется из короба мусор, листья и прочие посторонние предметы;
• при помощи полиэтилена и специальных заглушек закрываются выводы всех коммуникаций для предотвращения попадания в их бетонной смеси;

В последнюю очередь проверяется надежность всех временных креплений, склонных к смещению во время заливки бетоном.

Заливка бетона

Бетон, выгружаемый непосредственно в короб, распределяют по нему при помощи гладилок, совковых лопат. При этом необходимо обеспечить затекание смеси в труднодоступные места посредством глубинного вибратора.

Время на выполнение этого этапа работ весьма ограничено – не более часа. Если по каким-либо причинам допущен перерыв в работе, возобновить ее можно до момента набора прочности бетоном до 1,5 МПа.

При этом организуются рабочие швы между уже залитой и вновь заливаемой частями. Швы перед возобновлением заливки предварительно смачиваются водой и грунтуются цементным молочком.

По окончании заливки бетон накрывается полиэтиленом и оставляют в покое на 7 дней.

Финишные работы

После того, как бетон затвердеет, с него снимается опалубка. Торцевые поверхности пенополистирольных плит облицовываются плиткой или оштукатуриваются цементно – песчаным раствором (в качестве базового слоя под финишную отделку).

Завершающим этапом является обустройство отмостки по периметру фундамента. Она также утепляется теплоизоляционными плитами толщиной 100 мм. Поверх них настилается дренажная мембрана. Затем производится обратная засыпка грунтом, дерном или гравием.

Вышеприведенный материал описывает в общих чертах строительство шведской утепленной плиты: подробно, с указанием конкретных размеров ее элементов, рассматривать эту технологию можно только при наличии всех расчетов с привязкой к конкретным климатическим условиям строительной площадки.

Видео утепленная шведская плита.

Фундамент УШП под ключ, цена за м2 в Москве и области

Недостатки. Минусы фундамента

• У шведской утепленной плиты, нулевая ремонтопригодность. Если какая-либо из спрятанных в плите коммуникаций потребует ремонта, на том участке где она в плите, это будет технически решаемо, но проблематично. Придется выявлять проблемное место и вскрывать плиту. Этого с высокой долей вероятности не случится если весь комплекс работ, будут проводить профессиональные строители элитного уровня.
• Оправданная, но очень высокая стоимость. Использование такого роскошного технологичного шведского плитного фундамента, это гарантия надежности и отточенной энергоэффективности вашего дома. Если в кругу опытных строителей, вы небрежно упомянете, что ваш дом стоит на шведской утеплённой плите, профессионалы безусловно оценят изящество и основательность, ваших функциональных решений.
• После заливки плиты невозможны кардинальные перепланировки, т.к. все вводы и выводы инженерных коммуникаций и система теплых полов точно расположены согласно проекту.
• Все инженерные коммуникации выполняются и тестируются под открытым небом, что не всегда удобно и приводит к удорожанию строительства.

Некоторые обыватели, пытаются сравнивать шведскую плиту и ленточный фундамент, в любой из доступных по нему модификаций.

Заливка бетоном монолитного фундамента УШП. Что бы понять составляющие УШП, следует детально изучить устройство плитного шведского фундамента. Тогда вы получите, не сухое перечисление незнакомых и полу знакомых терминов, а увидите их взаимосвязи в строительном процессе и поймете вопрос глубже

1. Размечаем участок. Готовим котлован. Удаляем плодородный слой почвы. Дно котлована трамбуем техническим способом или сразу зачищаем под лопату. Стелим на него геотекстиль. Плотность материала должна быть 225 – 250 единиц. Лучше выбирать армированный, тот где к ткани прикреплена специальная сетка. Геотекстиль предотвращает вымывание грунтовыми водами песчаной подушки, и заиливание котлована. Он укладывается с запасом, что бы потом можно было укрыть подушку с боков и сверху. Сверху послойно насыпается подушка из песка. Каждый слой под тромбовку не должен превышать 20см, если это условие нарушено, то ни о какой качественной тромбовки не может быть и речи. Так же песок не должен быть сухим или перенасыщенным водой. Подушка трамбуется до такого уровня, что бы на песке не оставалось следов от хождения. Выполненная из мелкого сеяного песка она выравнивает основание на проблемном грунте, и работает, как амортизатор при морозном пучении почвы. Она страхует вашу плиту снизу.
2. На геотекстиле, но ниже уровня песчаной «подушки» лежит дренажная труба. Над ней, но внутри «подушки», проходят трубы ливневой канализации и водопроводные с холодной водой.
3. Проводим утепление фундаментальной части. Способ утепления прост. Следующим слоем на песчаную подушку, укладываем плитный фундаментный утеплитель, материал экструдированный пенополистирол. Он укладывается так, чтобы сформировать емкость со стенками из теплой не съемной опалубки, из утеплителя, под заливку плиты. Так же, уже после бетонных работ, выполняется утепленная пенополистиролом отмостка. В итоге, шведская плита будет утеплена по всем плоскостям, контактирующим с грунтом и окружающей средой.
4. В утеплитель размещаем трубы горячего водоснабжения, в этом есть глубокий смысл. Не будет лишних расходов тепла на дополнительный подогрев остывающей воды, утеплитель поможет сохранить ее температуру.
5. Вяжем два слоя сетки из арматуры, расположенные одна над другой и соединённые между собой стойками из арматуры особой конструкции, называемыми «лягушками». Они выполнены из горячекатаной арматуры с периодическим сечением 12 мм. Там, где в будущем пройдут несущие стены — он усилен. Над второй верхней сеткой, достаточно близко к нулевой отметке чистого пола, располагаются водяные трубы теплого пола.
6. Опрессовываются водяные полы, коллекторы радиаторов отопления, вводной узел водопровода.
7. Льем бетон. Следует заказывать все расчетное количество раствора, чтобы обеспечить его непрерывную подачу, и залить все сразу, избегая послойного застывания. Тогда структура полимеризовашегося бетона будет целостной и монолитной.

Вот так проводятся строительно утеплительные работы. Цены на фундамент из шведской утепленной плиты зависят сугубо от компании исполнителя. Профессиональные строители, которые дорожат своей репутацией, и подарят вашему дому качественную шведскую плиту, будут работать по стоимости в пределах 90 – 100% от максимальной цены за эту работу, по рынку.
