Утепленная плита фундаментная: Шведская плита — технология строительства и утепления

Шведская плита — технология строительства и утепления

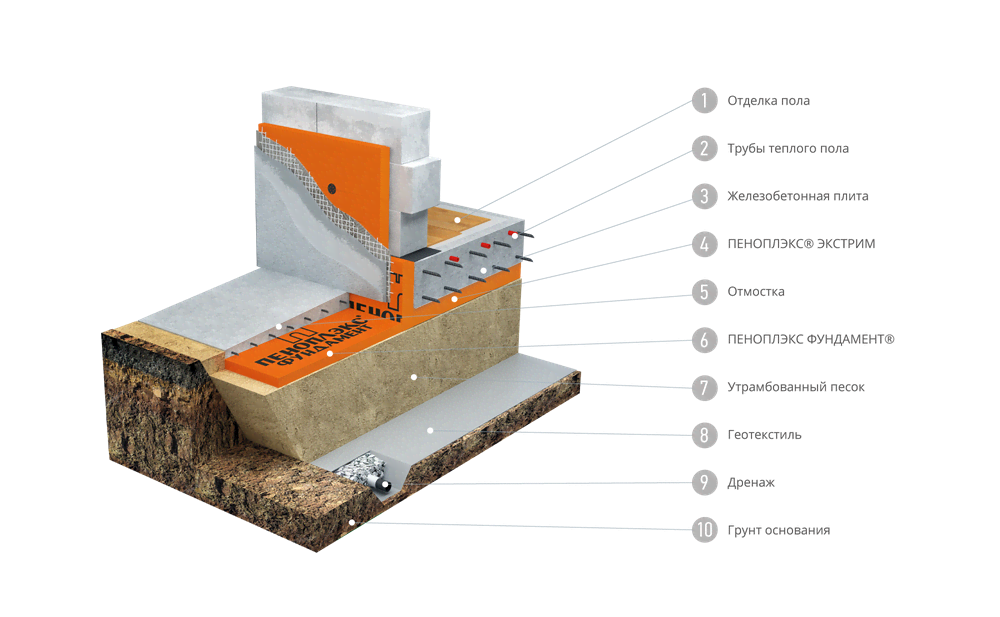

1. Стена здания.
2. Отделка пола.
3. Железобетонная плита.
4. Трубы теплого пола.
5. Теплоизоляция ПЕНОПЛЭКС®ГЕО.
6. Отмостка.
7. Песок с послойным трамбованием.
8. Геотекстиль.
9. Грунт основания.
10. Дренаж.

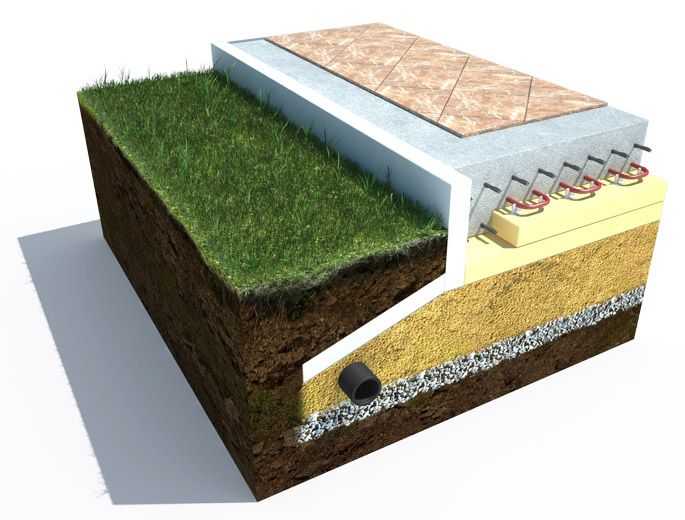

«Утепленная шведская плита» (УШП) представляет собой монолитный плитный фундамент мелкого заложения, где плита снизу и по периметру окружена слоем теплоизоляции. Иными словами, монолитная железобетонная фундаментная плита устанавливается на слой теплоизоляции, а также утепляется слоем теплоизоляции по всей боковой поверхности.

Применение

УШП применяется, преимущественно, в малоэтажном строительстве на равнинных участках земли. Небольшая глубина позволяет возводить шведскую плиту практически на любых основаниях при любом уровне грунтовых вод, а благодаря утеплению со всех сторон грунт под таким фундаментом не промерзает и не пучинится.

Описание

Слой утеплителя плиты устанавливается на утрамбованной подушке из крупного песка или щебня (непучинистая подготовка грунта). При комбинации этих двух слоев грунт более мелкой фракции располагается над более крупным, оба они разделяются геотекстильным материалом. Для обеспечения нормальной работы УШП и предотвращения морозного пучения под этой подушкой предусматривается системы отвода грунтовых вод (дренажная система по периметру сооружения).

Инженерные коммуникации дома (водопровод, канализация, электроснабжение и т.д.) располагаются под слоем теплоизоляции.

Фундаментная плита образуется путем заливки бетона в «форму» из теплоизоляции. В плиту может быть интегрирована система подогрева пола, которая может служить для отопления дома. Теплоносителем в системе может служить горячая вода или антифриз (если зимой в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов могут использоваться практически все виды труб: стальные (из нержавеющей стали) металлопластиковые, медные, полипропиленовые, полибутиленовые и т.

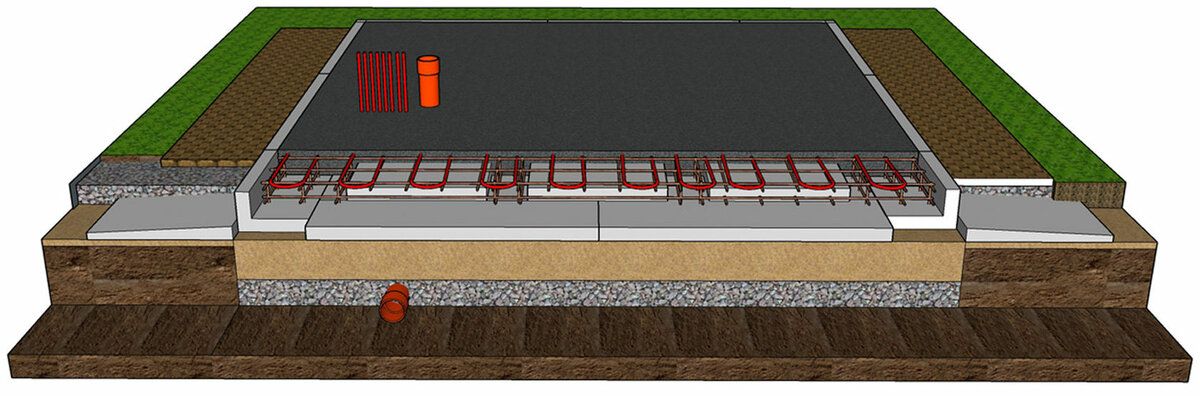

Принципиальная схема устройства утепленной шведской плиты

В качестве теплоизоляции плитного фундамента, выполненного по технологии утепленной шведской плиты рекомендуется применять высокопрочные плиты из экструзионного пенополистирола ПЕНОПЛЭКС^®ГЕО.

Преимущества ПЕНОПЛЭКС

^®ГЕО применительно к УШП

• Коэффициент теплопров одности— 0,032 Вт/м•КОдин из самых низких среди утеплителей, применяемых в строительстве
• Высокая прочность Плиты ПЕНОПЛЭКС^®ГЕО обладают прочностью на сжатие не менее 0,30 МПа (30 т/м²)
• Нулевое водопоглощение Стабильно высокие теплозащитные свойства.
• Удобство и безопасность монтажа Удобная геометрия плит, простота обработки и монтажа
• Монтаж при любых погодных условиях
• Г-образная кромка по всем сторонам плиты Позволяет плотно стыковать плиты без образования мостиков холода
• Абсолютная биостойкость Безопасна при контакте с водой и почвой. Не является матрицей для развития нежелательных микроорганизмов
• Безопасность Не содержит в составе мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Монтаж производится без средств для защиты органов дыхания
• Экологичность Безопасное сырье, изготовление по передовым бесфреоновым технологиям.
• Долговечность более 50 лет Протокол испытаний НИИСФ РААСН № 132-1 от 29.10.2001

Основные преимущества утепленной шведской плиты с применением теплоизоляции ПЕНОПЛЭКС

• Устройство фундамента и прокладка инженерных коммуникаций выполняются на одной технологической стадии, что позволяет сократить сроки строительства.
• Высокоэффективная теплоизоляция ПЕНОПЛЭКС^®ГЕО позволяет существенно сократить расходы на отопление дома и повысить эффективность системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Обустройство фундамента не требует тяжелой техники и специальных инженерных навыков.

Технология УШП с применением теплоизоляции ПЕНОПЛЭКС^®ГЕО базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (подразделение ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, д.т.н. Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Особенности утепленной плиты (снизу)

Утепленная плита — это монолитный фундамент малого заглубления.

Основание дома базируется на слое утеплителя, находящегося под плитой и служащего теплоизолятором от потерь тепла через фундамент и защитой от разрушения фундаментной плиты. Такой фундамент, при условии устройства утепленной отмостки и дренажа, пригоден для любых грунтов и при любой глубине залегания грунтовых вод.

 Все нагрузки — постоянные и временные — передаются на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются самые  высокие требования по прочности. Грунт под плитой при такой схеме утепления не подвержен промерзанию и пучению. В данной конструкции применяются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ^®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Утепленная монолитная фундаментная плита отлично подходит для прокладки коммуникаций, в том числе систем водяного подогрева пола. В результате получается утепленное основание со встроенными инженерными системами и ровный пол, подготовленный для устройства финишного покрытия.

Правила расчета и проектирования

Утепленная плита фундамента проектируется по принципу устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Утепленная монолитная фундаментная плита проектируется на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундамент;
• Технико-экономического сравнения возможных вариантов проектных решений.

Техническое решение утепленной плиты фундамента с ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Утепленная монолитная фундаментная плита — сложное инженерное сооружение. Отсутствие геологических изысканий, грамотного расчета и проекта фундамента может привести к необратимым деформациям конструкции. Монтаж коммуникаций и систем водяного подогрева пола требуют точной привязки в плане.

Особенности монтажа

Для обеспечения нормальной работы утепленной плиты и уменьшения влияния морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод — дренажной системы по периметру сооружения. Важную роль играет также устройство непучинистой подготовки — подушки из крупного песка и щебня. В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации —водопровод, электричество, канализацию и вводы.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²), Пеноплэкс Экстрим 40 тонн/м2.

Важной характеристикой теплоизоляции ПЕНОПЛЭКС^® является нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома будет надёжно теплоизолировать без изменения своих свойств на долгие десятилетия.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.
