Утепленная плита фундамент: УШП: развод на деньги или экономия средств

Монолитная плита фундамента. Утепленная шведская плита.

Опубликовано 30.06.201920.12.2019 Автор: stroitel-m

Монолитная плита является распространенным типом фундамента как для малоэтажного строительства
так и для зданий с солидным весом (монолитные плавающие основания).

Для частного застройщика, в зависимости от назначения возводимого сооружения, применяют как простую неутепленную плиту, так и фундамент с теплоизоляцией. Простая малозаглубленная плита применяется для неотапливаемых конструкций: беседок, сараев, патио и пр. Отдельно выделим современный тип основания, так называемую «Утепленную Шведскую Плиту». УШП позволяет снизить расходы на отопление дома благодаря утеплению фундамента и встроенному теплому полу.

Простая монолитная плита фундамента

Как видно из схемы устройства, простая неутепленная плита делается в следующем порядке:

1. Вырывается котлован под сооружение с отступом на 1 метр от наружных осей.
2. Грунт выравнивается и уплотняется.
3. Засыпается послойно с утрамбовкой подготовительный слой крупного песка или щебня толщиной до 25 см. Подготовка нужна как для надежности всей конструкции так и для дренажа фундамента и снижения зимнего вспучивания. Дополнительно по всему периметру фундамента можно заложить дренажные трубы ниже уровня подготовки (см. п.10).
4. Четвертым этапом обустраивается опалубка из доски или взятая в аренду съемная из алюминиевых щитов.
5. Следующим этапом можно уложить геотекстиль, и поверх него выравнивающую стяжку  М100 толщиной 50-100 мм. Данный этап желателен для более ответственных и тяжелых конструкций.
6. Далее укладывается гидроизоляция с заведением краев на опалубку. Обычно применяют рулонные материалы: рубероид или гидроизол.
7. Размещаем арматурную сетку или пространственный каркас на специальные кондукторы (лягушки, стульчики, звездочки). Сетку или каркас применяют для достижения нужной несущей способности.
8. Заливается бетон М250-М350 слоем 200-300мм с виброуплотнением и выравниванием по уровню. Если по проекту вы планируете устанавливать металлический или деревянный каркас с креплением к основанию — необходимо заранее установить закладные элементы.
9. По окончанию заливки бетона его необходимо укрыть пленкой или слоем опилок для предотвращения растрескивания и потери влажности. Влажность на уровне 90-100% необходимо поддерживать на протяжении 3 дней.
10. Окончательным этапом, в случае необходимости, можно обустроить отмостку по периметру и дренажные канавы (см. схему для утепленной плиты).
11. Если это предусмотрено проектом — не забудьте 2-3 этапе заложить инженерные сети: канализация, водоснабжение и т.д.

Малозаглубленные плиты толщиной 150-200 мм – недорогой вариант для строительства беседки, летней бани, мангальной зоны, хозяйственной постройки. Такой фундамент является одновременно и основанием для устройства пола. Пол на бетонной плите можно сделать как деревянный на лагах, так и плиточный. На малозаглубленной бетонной плите возможен монтаж легких деревянных и металлических каркасов, кладка кирпичных стен для беседки.

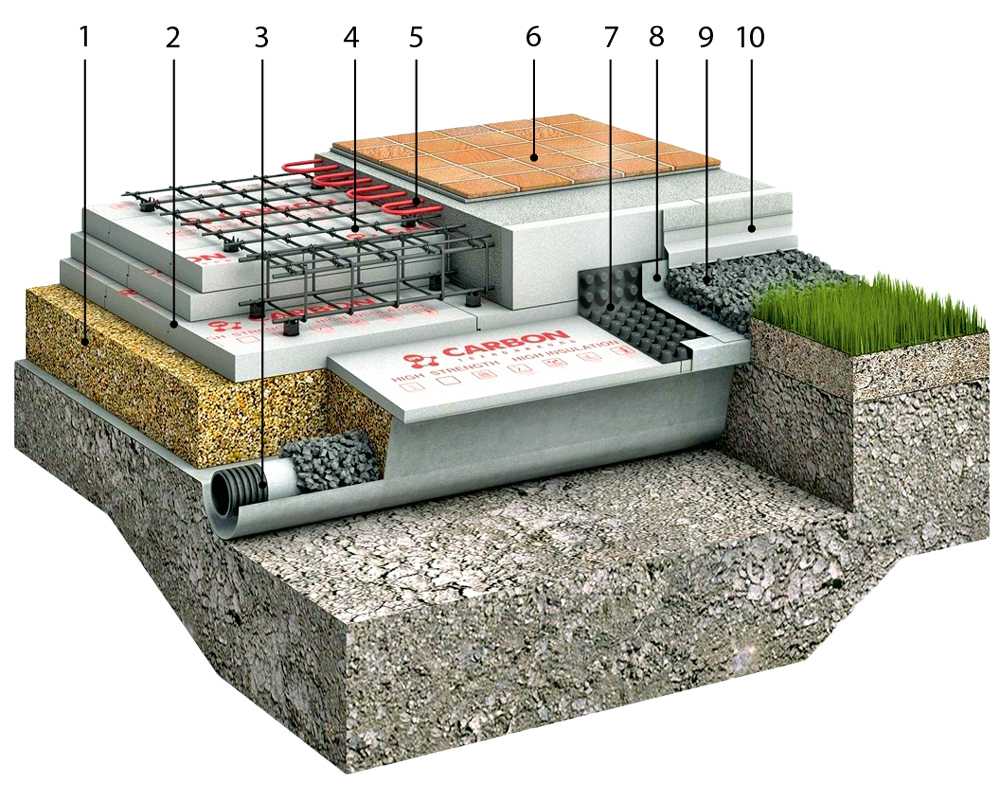

Утепленная шведская плита. УШП — теплый пол.

Технология Утепленной Шведской Плиты пришла к нам из Скандинавии сравнительно недавно. В России пока не разработали нормативную документацию на ее применение, но эта технология нашла широкую поддержку. УШП гарантирует комфортные условия проживания и реально теплый пол. Давайте подробнее разберем технологию.

Плюсы УШП

• Значительно снижает расходы на отопление из-за прокладки водяного «теплого» пола и эффективной теплоизоляции;
• Большая несущая способность фундамента за счет монолитной конструкции с ребрами жесткости;
• Облегчение работы и экономия средств на прокладку инженерных сетей. Все сразу закладывается в самом фундаменте;
• Малое заглубление фундамента, вне зависимости от уровня промерзания, пучинистости и рыхлости почвы. Грунтовые воды УШП так же не страшны. Технология подходит для регионов с холодным климатом;
• Хороший дренаж основания и гидроизоляция защищает фундамент от воздействия влаги и промерзания;
• Эффективное утепление с замковым соединением из пенополистирола исключает появление «мостиков холода».

Минусы Шведской Плиты

• Фундаментную плиту можно залить только на идеально выровненной горизонтальной поверхности. Уклоны недопустимы – иначе произойдет разрыв в утепляющем слое;
• Затрудненный ремонт инженерных коммуникаций — желательны резервные линии;
• Расчет и монтаж УШП требуют точных расчетов и четкого следования проекту. Теплотехнический проект лучше заказать в специализированной организации.

Этапы укладки УШП пошагово

• Первым этапом на строительном участке удаляется растительный слой.
• Как было отмечено, для данного вида фундамента нужен неглубокий абсолютно ровный по горизонтали котлован.
• Далее делается точная разметка фундамента по геодезическим приборам, намечаются оси и места выводов коммуникаций.
• По периметру котлована делают траншею под дренаж.
• Кладется слой геотекстиля с учетом рельефа котлована и дренажной канавы.
• Монтируются трубопроводы водоснабжения и канализации с выводами к точкам потребления.
• Затем поочередно засыпаются слои гидроизоляционный дренажной подушки: глина, песок, щебень или гравий. Каждый слой утрамбовывают и накрывают геотекстилем. Слой должен быть идеально выровнен по уровню в соответствии с проектом.
• Следующий этап — укладка плитного пенополистирольного утеплителя в два ряда для устранения мостиков холода. Так же утепляются цоколь и отмостка.
• Затем устанавливают арматурный каркас в ребрах жесткости и по всей поверхности плиты. Поверх каркаса монтируют система теплого пола с подводом к тепловому котлу.
• Дальше производится заливка бетонной смесью с виброуплотнением и выравниванием под «0».

Компания «Строитель-МП» не производит теплотехнический расчет УШП, но имеет опыт заливки подобных фундаментов.

Источники изображений: Фото компании, Яндекс.Картинки

Фундамент утепленная шведская плита — описание, производство

Утеплённая Шведская Плита (УШП) — один из видов малозаглубленных фундаментов.

Готовый фундамент УШП на участке

УШП — это конструкция фундамента, где выполнена полная инженерная подготовка к подключению систем функционирования малоэтажного жилого дома.

Кроме оптимальных прочностных характеристик, такой фундамент имеет эффективную теплоизоляцию наружного контура со стороны грунта и по периметру железобетонной плиты.

У «шведской плиты» исключаются последующие работы по устройству различных засыпок, дополнительных теплоизоляций, сверлений отверстий, устройства дополнительных бетонных стяжек. В комплексе выполненных работ их стоимость получается ниже на 15-20 % в сравнении с традиционными фундаментами при одинаковой комплектации.  Однако обязательным условием строительства  «шведской плиты» является необходимость завершить разработку всех инженерных систем, интерьерного дизайна и ландшафтного проектирования до начала строительства.

Построить коробку дома и потом спокойно заняться проектированием инженерных систем не получится. «Шведская плита»- это фундамент, выполненный по тщательно выверенным чертежам. На этой стадии должны быть выполнены расчеты не только конструкций здания, но и отопления, вентиляции, горячего и холодного водоснабжения, встроенного пылесоса и т.д. Переделки и исправления «шведской плиты» не допускаются.

Таким образом, если выполнить комплексное проектирование будущего дома и при этом выбрать в качестве фундамента УШП, вы получаете полностью подготовленную конструкцию к наружной и внутренней отделке, с возможностью подключения всех систем жизнеобеспечения загородного дома, со значительной экономией, более высокого качества.

Порядок строительства УШП

Устройство основания УШП

Разработка котлована

Основание котолована один из важнейших этапов. Оно должно быть ровным и однородным.

Снимается почвенно-растительный слой земли по предварительной разбивке здания на земельном участке. Отсыпается и уплотняется щебёночно-песчаное основание, выполняется дренаж по периметру фундамента.

Необходимо обратить внимание на точность выемки в проектную отметку и защиту от переувлажнения в процессе строительства и качество послойного уплотнения основания. Доработку до отметки дна выемки котлована рекомендуется выполнить вручную, чтобы не допустить разрыхления материкового грунта.

Все высотные отметки котлована контролируются при помощи нивелира.

Снятие плодородного слоя при подготовке основания УШП экскаватором

Устройство дренажа

Прифундаментный дренаж исключает риск попадания избыточной влаги под основание плиты.

Траншея для дренажа делается с уклоном в сторону отвода воды с участка. Настилается полотно геотекстиля шириной 3 метра укладывается на дно дренажной траншеи.

Далее выполняется подсыпка основания из щебня. По подготовленному основанию, укладывается дренажная труба. В соответствии с проектом устанавливаются дренажные ревизионные колодцы.

Труба засыпается щебнем и заворачивается свободными от засыпки краями полотна геотекстиля.

Дренажная система по всему периметру котлована

Устройство щебёночно-песчаного основания

Основание передает нагрузку от плиты к грунту и обратно, плотность должна соответствовать нормативам и быть равномерным и ровным по всей площади.

Укладывается геотекстиль на всю площадь выемки грунта с выпуском на стенки котлована. Подготовка основания может включать щебень, песок, ПГС и другие материалы, в соответствии с конструктивным решением рабочего проекта.

Материал основания укладывается на геотекстиль и послойно уплотняется вибротромбовками. Материал перед уплотнением дополнительно увлажняется. Уровень засыпки контролируется нивелиром и заглаживается с целью создания ровной поверхности, чтобы теплоизоляция укладывалась плотно, без воздушных зазоров.

Уплотнение песчаного основания с протрамбовкой

Теплоизоляция плиты и прокладка коммуникаций

Установка L-блока

По периметру УШП устанавливаются L блоки, выполняющие функцию несъемной опалубки, которые в дальнейшем будут цокольной частью здания. Соединение L блоков между собой осуществляется на ППУ клей и пластиковый крепёж для теплоизоляции.

L-блок

Установка L-блока опалубки

Характеристики теплоизоляции в местах опирания несущих стен, определяются конструктивным проектным расчётом.
(Если L блоки не делать, тогда потребуется деревянная опалубка, что увеличит сроки и стоимость выполнения работ).

Таблица утеплителей применяемых для УШП -выдержка из ГОСТ 15558-2014.

На песчаное основание укладывается полиэтиленовая плёнка, на которую устанавливается первые L блоки, образующие углы здания, затем рядовые блоки.

Устройство комуникаций

Одновременно выполняется устройство коммуникаций, которые расположены под теплоизоляцией. Для этого выкапываются траншеи для канализации, водоснабжения, электрического кабеля и другие вводы и выводы.
После укладки инженерных коммуникаций, основание уплотняется и выравнивается, чтобы теплоизоляция могла быть уложена плотно, без воздушных зазоров.

Разводка коммуникаций при устройстве УШП

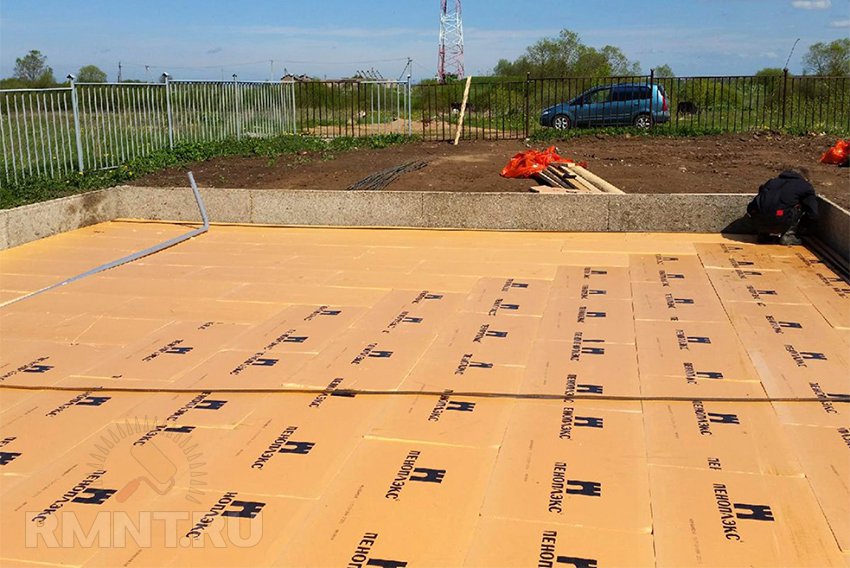

Укладка теплоизоляции

Укладываемые листы теплоизоляции средней плотности образуют блок между несущими балками, которые предназначены для силовой стяжки. Листы укладываются послойно, с перевязкой швов смежных листов и вертикально скрепляются специальным пластиковым крепежом имеющим достаточную длину для фиксации всех слоёв теплоизоляции. (Вертикальные швы слоёв уложенной теплоизоляции не должны совпадать).

Укладка теплоизоляции по основанию плиты

Армирование железобетонной плиты

Устройство каркаса ж/б балок

Сначала делается каркас для железобетонных балок из продольной арматуры и согнутых поперечных хомутов класса А3. Диаметр и шаг продольной и поперечной арматуры определяется проектным решением и зависит от предельных нагрузок несущих стен на фундамент. Готовые каркасы устанавливаются на специальные пластиковые фиксаторы, которые обеспечивают защитный слой бетона.  Углы каркаса связываются Г-образными стержнями арматуры с нахлёстом 50 диаметров используемой арматуры.

Армирование балок фундамента

Армирование бетонной стяжки

Армирование с устройством системы теплого пола

Далее устанавливается вертикальная нижняя арматурная сетка силовой стяжки фундамента с ячейкой 150х150 мм, к которой пластиковыми хомутами фиксируется пластиковая труба водяного отопления тёплого пола. Трубы дополнительно защищаются теплоизоляционной скорлупой в местах прохода через несущие стены. Шаг витков пластиковой трубы и место их расположения в плане, также определены рабочим проектом УШП.

Завершение объема армирования УШП с выводом контуров в коллектора

После установки тёплого пола выполняется устройство верхней сетки бетонной стяжки с ячейкой 150 х 150 мм.
Диаметры арматуры определены расчётом в рабочем проекте УШП.
Все трубы водяного отопления и водоснабжения собираются  в коллекторы.
Прокладка электрокабелей, систем встроенного пылесоса, вентиляционных воздуховодов, трубной разводки тепловых насосов и т.д, выполняется в соответствии с проектом систем отопления, вентиляции, водоснабжения и т.д.
После сборки эти системы опрессовываются и до окончания заливки бетоном остаются под давлением.

Готовый каркас для заливки бетоном

Бетонирование шведской плиты

Подача и распределение бетона в опалубке плиты УШП

Бетон заданной марки укладывается с применением глубинного вибратора.
Для качественного выравнивания применяется виброрейка, уровень заливки контролируется нивелиром.

Затирка поверхности плиты

Затирка бетона поверхности плиты УШП

В зависимости от погодных условий. бетон должен некоторое время постоять, чтобы началось его схватывание и по нему можно было ходить, однако пластичность была бы достаточной для возможности обработки затирочной машиной.

Уход за бетоном

Увлажнение плиты при наборе прочности бетоном

После укладки осуществляется уход за бетоном, чтобы он был постоянно влажным. Это необходимо для набора прочности бетона и позволит избежать неблагоприятных последствий.

Готовый фундамент утепленная шведская плита

Изоляция монолитного фундамента — Хорошее домостроение

В то время как стены и крыши долгое время были в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до изоляции. Энергосберегающие строители совершенствуются в своих стратегиях изоляции,  и производители также вносят свой вклад, чтобы быть полезными. Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до изоляционных фундаментов, вы можете обратиться к кодам за требованиями, но знайте, что они могут не отражать лучшие практики. Усиление вашего R-значения или стратегия изоляции, если позволяет бюджет, редко бывает плохой идеей. А так как большую часть времени изоляция фундамента выполняется с помощью жесткой пены, полезно знать, что вы используете правильный тип пены для работы.

Когда речь идет об изоляционной плите на ровном фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических трубок для лучистого тепла и серьезность местной проблемы с термитами.

Наиболее важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой изоляции. Хотя можно утверждать, что изоляция может быть полезной в климатической зоне 3, она действительно не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее распространенными местами утепления являются периметр плиты (вертикальная установка) и под плитой (горизонтальная установка). Менее распространен третий метод: заглубленная горизонтальная или наклонная изоляция типа «крыло», устанавливаемая по внешнему периметру здания для повышения температуры почвы.

Два типа жесткой пеноизоляции — пенополистирол (EPS) и экструдированный полистирол (XPS) — подходят для использования в этих местах. (Убедитесь, что пенополистирол рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уровне грунта всегда является периметр.

Фундаментные стены

В холодном климате большинство фундаментов, основанных на плитах на уровне грунта, включают в себя периметральные фахверковые стены (или антифризные стены), выступающие на 3 фута или 4 фута ниже уровня земли. Пространство между стенками ствола обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, плитные фундаменты со стенками предпочтительнее, чем монолитные плиты.

Как минимум, для этого типа фундамента требуется вертикальная изоляция по периметру, чтобы отделить плиту от несущей стены. Большинство строителей устанавливают в этом месте изоляцию XPS или EPS толщиной 2 дюйма. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко укладывать чистовой пол рядом с наружными стенами — задача, которая может быть сложной, если изоляция из пенопласта открыта в этом месте. Многие строители срезают верхнюю часть вертикальной изоляции, чтобы после укладки бетонной плиты не было видно жесткой пены. 9№ 0011

В холодном климате (климатические зоны 4 и выше) важно установить вертикальную изоляцию с внутренней стороны стены ствола до основания.

Плита на уровне грунта

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уровне грунта и изолировать внутреннюю часть стенок с помощью изоляции минимум R-10.

Скошить пенопласт

Если верх вертикального жесткого пенопласта, установленного по периметру плиты, виден внутри дома, укладка полов может быть затруднена. Обычное решение состоит в том, чтобы скосить верхнюю часть пенопласта так, чтобы бетон покрыл скос.

Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на уровне земли. Если вы хотите сэкономить деньги, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации фоторамки. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает теплопотери зимой, снижает конденсацию влажного воздуха на плите летом.

Плиты со встроенными водяными трубками для лучистого тепла всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить значение R вертикальной и горизонтальной изоляции как минимум до R-20.

Монолитные плиты

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы требуют как минимум вертикальной изоляции R-10, которая простирается вниз на 2 фута. В климатических зонах 6, 7 и 8 она должна простираться вниз на 4 фута. Основным недостатком внешней изоляции фундамента является то, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале с рубленым стекловолокном), цементную подложку, фанеру, обработанную давлением, металлическую обшивку, запатентованное пластиковое или самоклеющееся покрытие (Protecto Bond).

А термиты?

Если вы не живете в очень холодном климате, вам, вероятно, придется подумать о термитах. Большинство специалистов советуют строителям обрабатывать землю под плитами и возле фундаментов инсектицидом, в состав которого входит фипронил (например, Термидор), а под накладки на пороги устанавливать термитный щит, залитый мастикой. Требования к защите сильно различаются от штата к штату, поэтому перед началом строительства проконсультируйтесь с местным строительным отделом, чтобы проверить требования.

Код неясен

Требования к изоляции для плит на уровне пола можно найти в разделе R402.2.9 IECC 2012 года и разделе N1102.2.9 IRC 2012 года. Оба кодекса гласят: «Изоляция кромок плит не требуется в юрисдикциях, определенных строительным чиновником как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «плита на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждалась в вертикальной изоляции по периметру плиты. Эти коды не требуют какой-либо изоляции для плит, которые находятся более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надэтажные плиты.

Это упущение любопытно, так как большинство домов с плитами на уровне земли имеют плиты выше уровня земли. Однако большинство инспекторов требуют, чтобы плиты верхнего уровня были изолированы так же, как и плиты нижнего уровня. В климатических зонах 1, 2 и 3 плиты не требуется изолировать, если только они не включают гидравлические трубы, и в этом случае они должны иметь вертикальную изоляцию R-5, идущую вниз от верха плиты к основанию.

В климатических зонах 4 и 5 нормы требуют, чтобы некоторые плиты (плиты ниже уровня земли, находящиеся ниже уровня земли менее чем на 12 дюймов) имели вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верха плиты до глубиной не менее 2 футов. Если плита имеет гидравлические трубки, минимальное значение R этой изоляции увеличивается до R-15. Те же требования к коэффициенту R применяются в климатических зонах 6, 7 и 8, но изоляция должна простираться на глубину не менее 4 футов.

Требования к горизонтальной изоляции под плитами отсутствуют, но требования к изоляции по периметру могут быть частично удовлетворены за счет горизонтальной изоляции. Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102. 1.1 [а именно, 2 фута в климатических зонах 4 и 5 и 4 фута в климатических зонах 6, 7 и 8. ] любой комбинацией вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, выходящей за пределы здания».

Чертежи: Стив Бачек, архитектор

Для получения дополнительной информации:

• Что лучше: Crawlspace или Slab-on-Grade?
• Фундамент в 15 фото: Подробная информация о подготовке и заливке плиты
• Вопросы о плитах и ​​чистых полах
• Изоляция существующей плиты по уклону в зависимости от тепловой массы

Различные типы теплоизоляционных плит

Еще размышления энтузиаста-энергетика

Большинство строителей в странах с холодным климатом знают, что строительные нормы требуют теплоизоляции плитного фундамента. Но терминология, используемая для описания утепленных плит, довольно запутанна. В этой статье я постараюсь внести ясность в текущую путаницу по многим типам плитных фундаментов.

Существует как минимум четыре типа плитных фундаментов:

1. Плита с утолщенными краями, также известная как монолитная плита, объединяет основание и плиту таким образом, что бетон заливается одновременно. Основание по периметру плиты с утолщенными краями не очень глубокое. [Изображение предоставлено Мартином Холладеем]
2. Стены по периметру плиты с морозобоями опираются на фундаменты, установленные ниже линии промерзания — обычно на три-четыре фута ниже уровня земли. Этот тип фундамента требует заливки бетона в течение трех разных дней. Фундаменты морозостойких стен по периметру обычно укладывают первыми, а затем морозостойкие стены по периметру. Последним компонентом фундамента, который необходимо разместить, является плита. Плита с противоморозными стенками может быть утепленной или неутепленной. [Изображение предоставлено Мартином Холладеем]
3. Защищенный от замерзания мелкозаглубленный фундамент (FPSF) представляет собой монолитную плиту с достаточной изоляцией (либо вертикальной изоляцией по периметру плиты, либо горизонтальной изоляцией крыльев за пределами основания здания, либо и тем, и другим). ) для предотвращения промерзания грунта под фундаментами. Этот тип плиты иногда, но не всегда, имеет сплошной слой горизонтальной изоляции под всей плитой.
4. Утепленная плита-плот похожа на защищенный от мороза мелкозаглубленный фундамент с двумя основными отличиями: утепленная плита-плот обычно имеет одинаковую толщину, а не утолщенный край, и утепленная плита-плот всегда включает непрерывный слой горизонтальной изоляции под всей плита.

Независимо от того, какой тип перекрытия вы собираетесь укладывать, помните, что подготовка площадки имеет важное значение.
