Отмостка при высоком уровне грунтовых вод

Да у меня такая ситуация, УГВ более 10 метров. (точно не знаю так как не нашел воду, согласно записям о геологии, найденным в библиотеке, о нашей станице, то вода может находиться и на 40 метровой глубине)

Я тоже так считаю, нужна капитальная гидроизоляция фундамента.

В статье об особенностях строительства фундамента при высоком уровне грунтовых вод мы уже касались вопроса устройства отмостки вокруг дома, поэтому уже понятно, что строительство отмостки – мероприятие обязательное, поскольку именно отмостка защищает фундамент деревянного дома от действия как поверхностных вод так и верхнего слоя грунтовых вод («верховодка»).

Содержание

1. Для чего нужна отмостка вокруг дома
2. Самые простые виды отмостки вокруг дома
3. Слои отмостки вокруг дома
4. Делаем отмостку вокруг дома своими руками
5. Отмостка вокруг дома из щебня
6. Отмостка вокруг дома из плитки или брусчатки
7. Как правильно сделать отмостку вокруг дома из бетона
8. Отмостка вокруг дома на столбчатом фундаменте
9. Устройство отмостки, как сделать надежную и долговечную мягкую отмостку.
10. Содержание
11. Что такое отмостка и ее предназначение
12. Что такое мягкая отмостка
13. Технология устройства мягкой отмостки
14. Ответы специалистов на вопросы участников портала

Для чего нужна отмостка вокруг дома

Когда идет дождь, вода, стекая с крыши дома, капает на землю прямо рядом со стеной дома. Просачиваясь в грунт она вступает в прямое взаимодействие в бетоном, пагубно воздействуя на него.

В результате чего бетонный материал со временем может просто разрушиться, а до этого момента он будет подвержен различным видам грибка и плесени. И все это будет происходить отнюдь не только на его внешней, уличной, стороне. Бетонный фундамент рано или поздно пропитается водой насквозь, из-за чего проблемы, связанные с постоянной сыростью, начнутся и в подвальном помещении.

Но если подвала вовсе нет, то это не значит, что о пагубном действии воды на основание дома вспоминать не надо. Фундамент будет разрушаться, давать трещины, расслаиваться и рано или поздно его придется попросту менять.

Замена фундамента – мероприятие крайне трудоемкое и дорогостоящее, куда проще изначально построить качественную и правильную отмостку вокруг дома, которая убережет фундамент вашего деревянного дома от возможных проблем.

Самые простые виды отмостки вокруг дома

На сегодняшний день самыми популярными и оттого распространенными видами отмостки вокруг дома являются

• Отмостка из щебня;
• Отмостка из тротуарной плитки или брусчатки;
• Отмостка из бетона.

Какую бы из предложенных ниже видов отмостки вы не выбрали или решили сделать свою собственную конструкцию, как правильно сделать отмостку – главный вопрос. Ведь только при правильном устройстве она будет работать качественно и по назначению.

Слои отмостки вокруг дома

• Верхний слой;
• Дренажный слой;
• Гидроизоляционный материал;
• Подстилающий слой.

Важно. Для того, чтобы конструкция работала, необходимо не только правильно сделать отмостку, но и смонтировать специальные «козырьки» в нижней части фундамента, для того, чтобы вода, стекающая по наружной стене дома не попадала между фундаментом и отмосткой.

Так же и наружная отделка дома устраивается как бы «внахлест», перекрывая стык отмостки с фундаментом. Чтобы атмосферные осадки по стенам стекали уже на саму отмостку и по уклону отводились от фундамента.

Причем сайдинг, независимо от его разновидностей, ни в коем случае нельзя спускать прямо до отмостки. Ведь зимой, под действием сил морозного пучения грунтов, отмостка может приподняться всего на пару-тройку сантиметров, но этого будет достаточно, чтобы сломать нижний слой наружной отделки здания.

Делаем отмостку вокруг дома своими руками

Отмостка вокруг дома из щебня

Простейшая, но абсолютно надежная конструкция, доступная каждому как в денежном эквиваленте, так и с точки зрения простоты ее устройства.

Отмостка из щебня

Вдоль стены фундамента дома, строящегося или уже возведенного, выкапывается траншея шириной от 60 см. до 1 метра и глубиной в полметра.

На дно этой траншеи укладывается слой из глины толщиной где-то 10-15 см. Глина обязательно должна быть утрамбована и разровнена, но ее слой должен быть наклонен от стены где-то на 5-6%. То есть при ширине отмостки в 1 метр внешний край отмостки фундамента должен быть ниже на 5-6 см. чем внутренний, прилегающий к фундаменту.

Сверху на слой глины укладывается любой крепкий гидроизоляционный материал. Для его выбора вам потребуется обратиться в строительный магазин с вопросом о необходимости гидроизоляции отмостки. Например, для этого можно использовать обычную пленку из ПВХ.

Пленку можно уложить или как есть, то есть по ширине слоя глины. А можно вдоль ее наружной кромки устроить дополнительный лоток, обеспечив его продольный уклон, а в этот лоток засыпать мелкий щебень. Такое мероприятие поспособствует не только отводу воды от фундамента в поперечном направлении, но и организованный сток скопившейся таким образом воды по этим лоткам в продольных направлениях вдоль стен со всех сторон дома. Организовав тем самым отвод всей воды в каком-то одном конкретном месте, допустим в канаву за домом.

Отмостка с дренажным лотком

Сверху на слой гидроизоляции укладывается слой дренирующего материала, например крупного гравелистого песка толщиной так же как и слой глины 10-15 см. А песок, в свою очередь, засыпается сверху щебнем.

К сведению. Для того, чтобы щебень с течением времени не «тонул» в песке и не перемешивался с ним, перед его отсыпкой нужно закрыть слой песка геотекстилем или любым подходящим материалом, выполняющим те же функции.

К тому же в слое песка, как бы вы ни старались этого не допустить, останутся семена трав и прочих растений, которые будут постепенно год от года прорастать все интенсивнее, и однажды начнут проклевываться и сквозь слой щебня. Геотекстиль помогает решать и эту проблему не давая прорастать траве сквозь себя.

Для эстетики слой щебня можно засыпать не до уровня земли, а чуть ниже, сантиметров на 5, а сверху него уложить рулонную траву. Она будет прекрасно пропускать через себя воду, которая сквозь слой из песка будет достигать гидроизоляционного материала и отводиться от фундамента.

Таким образом поверхность отмостки вокруг дома можно облагородить и она не будет бросаться в глаза.

Отмостка вокруг дома из плитки или брусчатки

Собственно, эта отмостка устраивается так же как и отмостка фундамента из щебня, за одним исключением.

Для того, чтобы плитка не сползала по уклону от фундамента (напомним, что отмостка устраивается с уклоном 5-6% в сторону от фундамента), ее необходимо упирать в бордюрный камень. А для того, чтобы сам бордюрный камень стоял на свое месте крепко и не двигался под весом слоя плитки или брусчатки, под ним, прямо на слое песка, необходимо устроить бетонный замок.

Отмостка из плитки или брусчатки

Как правильно сделать отмостку вокруг дома из бетона

Слои для отмостки фундамента из бетона выстилаются точно так же

• Подстилающий слой из глины или песка, толщиной 10-15 см.;
• Слой гидроизоляции;
• Второй слой песка толщиной 10-15 см.;
• А сверху слой щебня 10-15 см.

Затем над слоем щебня монтируют опалубку из досок. Не нужно забывать, что для обеспечения положительного уклона в сторону от фундамента дома высота опалубки у фундамента принимается около 10 см., а ширина досок опалубки с другой стороны должна быть около 5 см. Тем самым получается трапеция.

Опалубка монтируется не целиком вдоль всей стены, а разбивается на фрагменты около 1 метра, образуя как бы клетки из досок.

Это необходимо для того, чтобы под воздействием низких температур и сил морозного пучения бетон не растрескался, а получившиеся отдельные друг от дуга части опалубки двигались не касаясь друг друга.

Отмостка из бетона

Внутрь опалубки укладывается арматурная сетка с ячейками 100×100 мм. (крупнее брать не стоит, иначе опалубка будет достаточно слабой), под которой по всему периметру дома на расстоянии 20-25 см. друг от друга можно так же уложить продольные стержни арматуры диаметром 10-12 мм.

Важно. Арматурная сетка, как и возможно используемые продольные арматурные стержни не должны лежать прямо на щебне.

Их следует подпереть небольшими камнями или иными материалами, чтобы этот каркас как бы висел в воздухе. Это делается для того, чтобы после заливки в опалубку бетонной или цементно-песчаной смеси она смогла протечь насквозь каркаса до основания из щебня и после затвердевания арматурный каркас оказался в теле получившегося монолитного бетона. Так арматура будет работать совместно с ним.

Отмостка вокруг дома на столбчатом фундаменте

Несмотря на уже устроенную гидроизоляцию столбчатого фундамента, еще на этапе его строительства, отмостку желательно делать и для такого вида основания.

Отмостка и столбчатый фундамент

Причем если это именно любой столбчатый фундамент, то отмостку можно делать и до строительства самого деревянного дома, просто для ее устройства, например из цемента, отмостку придется делать с обеих сторон.

© 2013 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.

Устройство отмостки, как сделать надежную и долговечную мягкую отмостку.

Статья подготовлена при участии специалистов компании ТЕХНОНИКОЛЬ

Сложно переоценить важность отмостки, особенно в регионах с высоким уровнем грунтовых вод и обильными осадками. Тем не менее для многих она до сих пор остается желательным, но необязательным элементом. Не в последнюю очередь это связано с трудоемкостью устройства классического монолитного «пирога». Сравнительно недавно появился упрощенный, при этом не менее надежный вариант отмостки, не требующий кубометров бетона. Совместно со специалистами компании ТЕХНОНИКОЛЬ рассмотрим самые актуальные аспекты.

Содержание

• Что такое отмостка и ее предназначение.
• Что такое мягкая отмостка.
• Технология устройства мягкой отмостки.
• Вопросы участников портала и ответы специалистов.

Что такое отмостка и ее предназначение

Отмостка – один из важнейших конструктивных элементов здания, представляющий собой полосу непроницаемого покрытия, проходящую по всему периметру рядом с основанием.

Главной задачей отмостки является отведение воды от фундамента и предотвращение промокания грунта в этой зоне, а в дальнейшем – и промерзания.

Без отмостки основание будет регулярно контактировать с влагой, что отрицательно скажется на его прочности и долговечности.

Кроме того, при сильных осадках отсутствие отмостки будет способствовать загрязнению фасада. Также покрытие выполняет функцию тротуара, по которому в любую погоду можно передвигаться вокруг здания. Что касается эстетической стороны вопроса, то дом, окантованный отмосткой, смотрится значительно привлекательнее и приобретает завершенный вид.

Алексей Цыбенковедущий технический специалист направления «Инженерная гидроизоляция» Технической дирекции Корпорации ТЕХНОНИКОЛЬ

К сожалению, важность отмостки зачастую недооценивают, не все строители уделяют ей достаточно внимания. А владелец в дальнейшем может столкнуться с такими негативными последствиями, как трещины на фасаде здания. Когда отмостка отсутствует, дождевая и талая вода могут естественным образом скапливаться у основания фундамента. Кроме прямого разрушающего воздействия на основу конструкции, может происходить и пучение грунтов, чреватое деформациями.

Что такое мягкая отмостка

Как обычная, так и утепленная отмостка бывает двух видов:

• монолитная;
• мягкая.

В первом случае это покрытие со сплошным, бетонным финишным слоем, во втором, напротив – водопроницаемое покрытие, но с герметичным основанием. Монолитные (жесткие) отмостки чаще всего бетонированные или асфальтированные, мягкие же могут быть как с гравийным слоем, так и с плиткой, уложенной плавающим способом, иногда их даже засаживают газонной травой. Жесткая отмостка отводит воду с финишной наклонной поверхности, на мягкой же вода беспрепятственно проникает сквозь верхний слой, а проникновение в грунт предотвращает слой гидроизоляции, с которого она отводится в дренаж.

В отличие от жестких отмосток, мягким не грозит разрушение из-за пучения, и их проще обустраивать, так как отсутствует этап бетонирования.

Наиболее популярна мягкая разновидность отмосток на пучинистых грунтах, поэтому в большинстве случаев они утепленные, на базе листов ЭППС. Однако, делают и без утепления, когда выбор продиктован не необходимостью предотвратить пучение, а желанием упростить процесс.

zip участник FORUMHOUSE

Очень не хочется возиться с заливкой бетонной отмостки, да и итоговый результат глаз, наверняка, не порадует. Хочу устроить проще: песчаную подушку, поверх гидроизоляцию, а сверху, с небольшим уклоном – тротуарную плитку. Получится как бы и отмостка, и дорожка.

Идея правильная. Такой способ сейчас часто применяется. В качестве гидроизолирующего слоя используется толстая (порядка 0,6 мм) мембрана из полиэтилена высокого давления. В качестве верхнего слоя можно не только класть плитку, но насыпать гравий, гальку, высевать газон и т.д.

Тем не менее, стандартный пирог мягкой отмостки включает следующие слои:

• подготовка;
• утеплитель;
• гидроизоляция;
• дренаж;
• геотекстиль;
• финишный слой.

Минимальная ширина такой отмостки составляет 60 см, максимум зависит от свеса кровли – покрытие должно выступать от него на 15-20 см.

Технология устройства мягкой отмостки

Основным элементом мягкой отмостки является гидроизоляция – она должна быть достаточно прочной и выдерживать нагрузку от дренажа и финишного слоя. Геотекстиль предотвращает смешивание дренажного и финишного слоя, которое чревато заиливанием и ухудшением пропускной способности, поэтому его важность также не стоит недооценивать. Сегодня производители выпускают специальные двухслойные мембраны – профилированная основа из полиэтилена высокой прочности (HDPE) и термоскрепленный геотекстиль.

Геотекстиль, прикрепленный поверх «шипов» полиэтиленовой базы, обеспечивает фильтрацию и быстрый отвод воды. То есть,

одновременно и гидроизоляция, и дренаж, и геотекстиль, что значительно упрощает укладку.

К тому же, это может быть выгодно.

Двухслойная мембрана не только мгновенно отводит отфильтрованную жидкость от фундамента, но и упрощает выбор финишного слоя. Зачем дорогие покрытия, когда можно сделать отсыпку гравием или засыпать плодородной почвой и засеять газонной травой? Полиэтилен, из которого она изготовлена, невозможно повредить корнями растений.

Технология устройства мягкой отмостки на базе такой мембраны не осложнена особыми операциями.

Подготовка

Грунт выбирают на необходимую глубину, разравнивают, утрамбовывают. Выполняют подсыпку слоем строительного песка с уклоном от стен, если почвы сильно сыпучие, вместо песка иногда используют утрамбованную глину.

Утепление

Поверх отсыпки укладывают плиты утеплителя, чтобы предотвратить промерзание почвы под отмосткой. Так как поверх утеплителя будет еще мембрана и финишный слой, дополнительной фиксации не требуется.

Гидроизоляция

Мембрану раскатывают вдоль, поверх утеплителя, слоем геотекстиля вверх, с нахлестом на стену на 15 см и заходом за край утеплителя таким образом, чтобы она полностью закрыла и ЭППС, и песчаную подушку. Для герметизации покрытия отрезки мембраны укладывают внахлест – отделяют от шипов мембраны слой геотекстиля и фиксируют куски на четыре шипа (минимум 10 см), плотно вставляя их в пазы. Все швы желательно проклеить специальной двухсторонней лентой. После чего возвращают на место геотекстиль, а стыки также проклеивают скотчем шириной не менее 50 мм. После укладки мембрану фиксируют к стене посредством специального крепежа, некоторые участники нашего портала используют мастики.

Финишный слой

Поверх мембраны засыпают гравий или почвенный субстрат, под плитку или натуральный камень засыпают слой песка. Бордюр используют при гравийной засыпке или с плиткой/камнем.

Ответы специалистов на вопросы участников портала

Мягкие отмостки достаточно популярны среди наших умельцев, и при их устройстве зачастую возникают различные вопросы. Кто, как не специалисты, дадут исчерпывающие ответы.

Космос02 участник FORUMHOUSE

Для мягкой отмостки я купил еще дренажную трубу, но по краю, для сбора воды с мембраны, не уложил, как предполагал вначале.

Все верно. Водоотведение воды, попадающей с кровли на мягкую отмостку, может быть организовано несколькими способами:

• «Открытое» поверхностное удаление воды, посредством уже упомянутых лотков, которые могут быть выполнены в виде формованных пластиковых и бетонных изделий. Такая система сбора и транспортировки воды, поступающей с кровли на отмостку, позволяет минимизировать ее распространение по поверхности отмостки, а это, в свою очередь, сохраняет долговечность покрытия.
• «Закрытое» отведение без применения специальных изделий, представленных выше. Вода, попадающая с кровли на отмостку, отводится по поверхности дренажной мембраны, край которой может быть сопряжен с кольцевым дренажем участка либо с пристенным дренажем фундамента, либо просто сопряжён с придомовой территорией участка, куда и производится отведение воды так же, как и с поверхности классической бетонной отмостки.

Специалист отмечает, что, благодаря разнообразию вариантов поверхностного водоотведения, в том числе, атмосферной воды (косой дождь), можно отказаться от применения дренажных труб при устройстве отмостки.

Митрошка участник FORUMHOUSE

Изучаю предлагаемые варианты мягкой отмостки. Вот растолкуйте мне следующие моменты: на предлагаемых схемах слой гидроизоляции укладывается с уклоном от фундамента и, в лучшем случае, опускается в дренажную канаву, а в большинстве вариантов просто заканчивается, либо вообще чуть поднимается наверх корытом. И все это на глубине 30 см. Т.е. вместо того, чтобы отвести дождевую воду в сторону, мы ее сквозь песок и щебень загоняем в землю до гидроизоляции и получаем околофундаментный ров с водой?

Нет, не получаем.

Рассматриваемый вариант мягкой отмостки с применением дренажных мембран предполагает формирование уклона от стен здания не менее 3° для организации отвода воды, поступающей на поверхность отмостки. Именно благодаря сформированному уклону земляного основания при укладке профилированных мембран вода, попадающая на их поверхность, беспрепятственно стекает. Расстояние, на которое отводится вода, равно ширине отмостки, это, как правило, 800-1000 мм, но в любом случае, это расстояние перекрывает ширину засыпанных пазух котлована. Таким образом, вода «сбрасывается» на прилегающий к дому участок (если не обеспечены меры сбора воды, попадающей с кровли на поверхность отмостки, такие как система пластиковой канализации либо сопряжение дренажных мембран с кольцевым или пристенным дренажом). Поэтому ни о каком «околофундаментном рве с водой» тут, по определению, говорить нечего. Потому, как естественный, грунт придомового участка не относится ни к пристенному, ни к прифундаментному пространству.

Митрошка участник FORUMHOUSE

В случае, когда гидроизоляция выходит в дренажную канаву, засыпанную щебнем по весне, весь этот щебень представляет собой монолитную ледяную глыбу, и дренаж не работает, т.е. в тот момент, когда УГВ максимально высок, такая отмостка, опять же, не работает?

Смотря чего ожидать от отмостки.

Отмостка по примеру наружных стен здания формируется не для защиты фундамента от грунтовых вод, а для защиты фундамента от атмосферной воды (дожди, таяние снега), поэтому возлагать на отмостку защиту фундамента от грунтовых вод, независимо от уровня их залегания, бессмысленно. В случае, когда дренажная мембрана мягкой отмостки сопряжена с обсыпкой кольцевого или пристенного дренажа, водоотведение с ее поверхности осуществляется, независимо от времени года. Пластиковая дрена в дренажной траншее располагается ниже уровня промерзания грунта. Для Москвы, к примеру, глубина промерзания, в зависимости от грунта, колеблется от 120 см для глины до 132 см для песка. Вода в пластиковой дрене, расположенной в этом уровне, не только не замерзает, но и беспрепятственно транспортируется по уклону к месту водосбора.

Митрошка участник FORUMHOUSE

Можно положить ГИ по поверхности грунта (понятно, что с уклоном), но тогда, как на нее положить тротуарную плитку? Насыпать песка и сверху положить плитку, на мой взгляд, не выйдет, т.к. во время дождя вода будет вымывать песок из-под плиток по слою ГИ. Т.е., при условии «никакого цемента», остается вариант просто с насыпкой щебня на слой ГИ?

Именно благодаря особой форме лицевой поверхности дренажных мембран, выполненной в виде «шипов», и прикреплённому к ним слою геотекстиля, мягкая отмостка на их основе обеспечивает стабильность подстилающего слоя (песок, песчано-гравийная смесь) под тротуарной плиткой. Комбинация жёсткого дренажного ядра в виде шипов мембраны и геотекстиля образует под слоем основания для плитки (песок, песчано-гравийная смесь) водоприемно-отводящий слой. Вода, попадающая на уровень геотекстиля дренажной мембраны, не стекает по его поверхности, а фильтруется сквозь него, попадая на слой мембраны, и отводится по нему (между «шипами»). Очень важно, что, в момент фильтрации воды, через слой прикрепленного геотекстиля к «шипам» мембраны даже самые мелкие частицы песка «не проскальзывают» сквозь него, потому что его поры меньше, чем размер самой мелкой частицы грунта.

То есть, дренажные мембраны в конструкции мягкой отмостки обеспечивают одновременно несколько функций:

• стабильность подстилающего слоя плитки;
• фильтрация воды, попавшей в подстилающий слой;
• отведение воды;
• гидроизоляцию отмостки.

ЭППС можно утеплить грунт под отмосткой, но утепление работает в обе стороны, и если, несмотря на наши усилия, грунт под ЭППС все-таки промерзнет, то по весне размораживаться он будет значительно дольше. Т.е. можем получить под отмосткой «вечную мерзлоту»?

Если фундамент имеет заглубление меньше, чем глубина промерзания грунта, то для защиты фундамента от сил морозного пучения грунта в зимний период в системе мягкой отмостки предусмотрено применение утеплителя из ЭППС. Это позволяет избежать возникновения трещин на цоколе, возникающих вследствие морозного пучения грунта. Задача теплоизоляции в отмостке – изменить распространение температурного поля, то есть, переместить изотерму отрицательной температуры как можно дальше от стен фундамента. Наличие отрицательной температуры и замерзание грунта под утеплителем не исключено, все дело заключается в том, насколько близко либо далеко от стены фундамента остановится замерзание. Поэтому наличие под утеплителем отрицательной температуры не является критичным. Правильно подобранная ширина утепления и толщина утеплителя позволяет полностью исключить промерзание грунтов в основании фундаментов мелкого заложения.

Мягкая отмостка считается оптимальным вариантом для пучинистых грунтов, но также подойдет и для других почв, если нет желания тратить время и силы на бетонирование, или подкупает визуальная составляющая. Но, независимо от разновидности, отмостка – важный конструктивный элемент, которым не стоит пренебрегать.

Облегченная отмостка с гравийной посыпкой будет отлично смотреться с домом в скандинавском стиле, защитит она и керамзитобетонный монолит. В видео – об утеплении цоколя и отмостки ЭППС.

Дренажная труба и ее значение при организации системы водоотвода

Установка дренажной трубы поможет в решении вопроса отведения избыточной влаги из грунта. Если пренебречь данным моментом, то будет просматриваться повышение уровня влажности, что пагубно скажется на целостности фундамента строения. При организации системы водоотведения могут использоваться пластиковые, асбестоцементные и керамические дренажные трубы. Каждый вид изделия характеризуется своей продолжительностью эксплуатационного периода и особенностями проведения монтажных работ.

Для чего используется дренажная система

Возведение любого строительного объекта начинается с проведения анализа глубины пролегания грунтовых вод. Отказ от установки дренажной системы может поспособствовать образованию негативных процессов:

• Промерзание стены;
• Образование грибка и плесени;
• Деформация или разрушение фундамента;
• Попадание воды внутрь погреба или подвальных помещений;
• На садовых дорожках возможно обледенение в зимний период времени.

Какими должны быть дренажные трубы

При организации дренажной системы используются трубы с частичной или полной перфорацией. Если применяется труба с полной перфорацией, то по всей её площади должны быть проделаны отверстия на равном расстоянии друг от друга. Аналоги с частичной перфорацией характеризуются тремя рядами отверстий, они водопроницаемые только с верхней части. Чтобы дренажная система работала с максимальной эффективностью необходимо заблаговременно составить проект и выбрать наиболее подходящий тип трубы.

Пластиковая дренажная труба
Источник: ekaterinburg.polyhimplast.ru

Если уровень грунтовых вод находится близко к поверхности земли, это говорит о необходимости организации дренажной системы. Дренажные трубы прокладываются ниже уровня промерзания грунта. В зависимости от параметров участка подбирается наиболее оптимальный диаметр трубы. Применяемые элементы системы трубопровода должны соответствовать следующим требованиям:

• Внутренние стенки должны быть гладкими и скользкими;
• Обеспечивать бесперебойный водяной поток;
• Обладать механической устойчивостью;
• Характеризоваться устойчивостью к существенным температурным перепадам.

Система дренажного трубопровода будет подвергаться не только внутреннему давлению от воды, но и внешнему воздействию со стороны грунта. Если были куплены изделия на основе материала, который не переносят перепады температур, то их необходимо утеплить.

Чтобы снизить к минимуму уровень внутреннего давления трубопровода дополнительно устанавливается система ливнеотвода. Если рассматривать дренажную систему с конструкционной точки зрения, то она состоит из следующих элементов:

• Водоотводящие траншеи;
• Патрубки с равноудалёнными отверстиями;
• Колодцы;
• Дополнительные элементы и фитинги.

Благодаря внутренним отверстиям в трубе вода из грунта будет постепенно накапливаться внутри и отводится в самостоятельном порядке.

Что нужно знать на момент установки дренажной системы

Только после установки основных объектов можно приступать к вопросу организации водоотводящих сетей. Но иногда бывают такие ситуации, когда их монтаж нужно осуществлять на момент проведения подготовительных работ:

• Пологий участок без какого-либо уклона. В такой ситуации грунтовые воды будут скапливаться в значительном объёме;
• Пролегания грунтовых вод не превышает полтора метра;
• Земляной участок находится на территории, которой характерен уровень осадков, превышающий среднестатистическую норму;
• Грунт в большей степени состоит из глины.

На момент составления проектной документации необходимо обязательно учитывать глубину фундамента строений и сооружений на участке. Если на территории участка большое количество асфальтированных дорожек, а вокруг фундамента находится бетонная «подушка», то происходит нарушение естественного процесса циркуляции воды. В такой ситуации необходима организация ливневой системы.

Установка дренажной системы

Виды дренажных труб

Данные изделия можно разделить на группы исходя из разных критериев. Если группировать их по типу используемого при производстве материала, то следует выделить 6 базовых категорий, которые отличаются по своим эксплуатационным характеристикам и стоимости:

Параметры жёсткости дренажных каналов

Если рассматривать данные изделия по их свойствам жесткости, то бывают гибкие и жёсткие модели. Если планируется организация криволинейной дренажной системы, то оптимальным вариантом будут гибкие каналы. Они характеризуются минимальным уровнем кольцевой жёсткости. Могут продаваться в больших упаковках длиной изделия до 50 м. Жёсткие модели используются при организации прямолинейной системы. Тонкостенные варианты трубы производятся с диаметром от 5 до 15 см, толстостенные — от 15 см. Номинальная длина толстостенных изделий может достигать 6 м, их стыковка осуществляется при помощи специальных соединителей или же поворотных элементов.

Как узнать необходимый уклон трубы

При организации дренажной системы необходимо учитывать уклон, который будет зависеть от ряда факторов:

• Диаметр применяемого трубопровода;
• Особенности поверхности земляного участка;
• Тип водоотводящей системы.

Если пренебречь вопросом определения уклона трубы, то в случае большего углового значения будет просматриваться быстрый ток воды, что поспособствует образованию илистых наносов. Это говорит о том, что система будет часто засоряться.

Если же угловое значение будет меньше, внутри канала будет застой воды, что непременно приведёт к нарушению работы всей системы. При этом избыточная влага всё также будет оставаться внутри грунта. Нормативы углового значения прописываются в соответствующих строительных документах, СНиПе. Рассмотрим конкретные примеры:

• Если диаметр используемой трубы составляет 200 мм, то минимальный угловой показатель приравнивается к 0,007 м/м. С уменьшением диаметра до 150 мм угловой показатель уже составляет 0,005 м/м;
• Тип используемого покрытия на участке также имеет значение: каменные породы — 0,005 м/м, асфальтированное покрытия — 0,003 м/м, мелкий щебень и брусчатка — 0,004 м/м;
• Оптимальное угловое значение для водоотводящих каналов составляет 0,003 м/м;
• Для отдельных лотков угловое значение приравнивается к 0,005 м/м.

Даже если участок имеет свой естественный уклон, прокладка системы трубопровода должна осуществляться с учетом углового значения, даже несмотря на условия естественного оттока. Если пренебречь данным моментом, то грунтовые воды будут способствовать разрыхлению почвы, тем самым понижая её прочность. Идентичное воздействие будет оказываться и на фундамент строений и сооружений. Если участок имеет естественный уклон, то оптимальным вариантом будет установка комбинированной системы закрытого и открытого вида.

Наиболее частые ошибки на момент монтажа дренажной системы

Неправильно составленный проект или использование материалов неудовлетворительного качества может поспособствовать тому, что система будет плохо функционировать. При организации дренажной системы наиболее чаще допускают следующий спектр ошибок:

1. При выборе типа трубы не учитываются особенности грунта;
2. Неправильный расчёт углового значения;
3. В системе не предусмотрен отвод собранной воды;
4. Нарушение технологического процесса на момент проведения монтажных работ;
5. Отсутствие отверстий по контуру трубы.

Заключение

Необходимость организации дренажной системы на участке любого типа не вызывает каких-либо сомнений. Для обеспечения максимальной эффективности и производительности дренажной системы необходимо заблаговременно провести все необходимые расчёты, определить тип грунта, а также провести качественные монтажные работы.

Выезд замерщика бесплатно

при условие заключения договора

Как мы работаем

Высокое качество работ

Разработка сайта alseo.ru

Наш специалист свяжется с Вами, в ближайшее время

Ошибка: Контактная форма не найдена.

подземная гидроизоляционная система, которая делает все возможное – Equus Industries Ltd

Гидроизоляционная система Colphene, предназначенная для подземных, подплитных горизонтальных и вертикальных наружных гидроизоляционных работ, делает все возможное, а также совместима с теплоизоляцией.

Когда мы думаем о гидроизоляционных системах здания или сооружения, в нашем сознании естественным образом возникают образы его видимого внешнего вида: его облицовка и кровля, а также точки входа, такие как двери и окна.

Но строения — это нечто большее, чем их внешний вид. И для многих жилых и коммерческих зданий то, что происходит под землей, так же важно, как и то, что происходит наверху, когда речь идет о гидроизоляции.

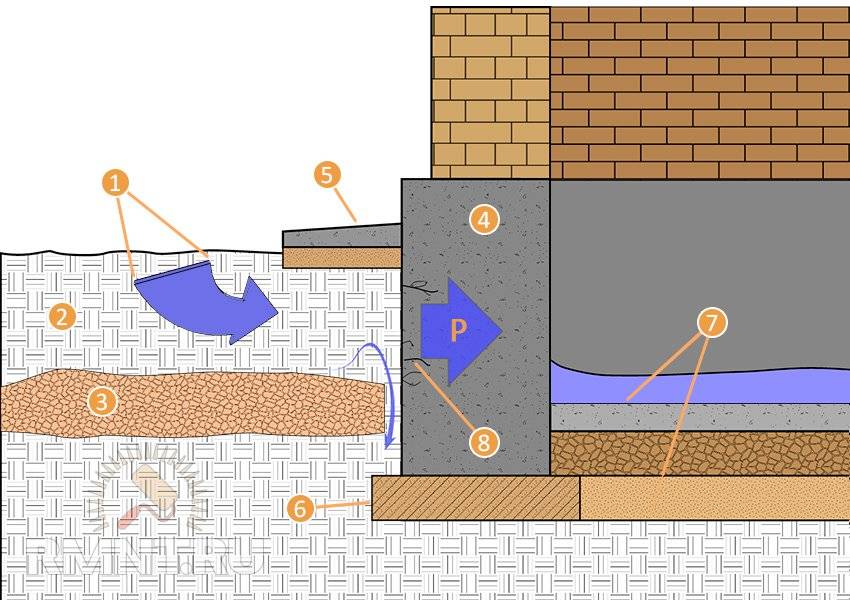

Подземная гидроизоляция – это процесс предотвращения проникновения воды или влаги в фундамент, подвал или подземные помещения любого здания. Это особенно важная часть процесса строительства зданий в районах с высоким уровнем осадков или грунтовых вод или в районах с высоким уровнем грунтовых вод.

Слова редакции ArchiPro
Эта статья была первоначально опубликована Archipro.co.nz

Решение Colphene: усиленная система, которая работает

Являясь одним из ведущих поставщиков подземных гидроизоляционных систем и услуг в Новой Зеландии, Equus Industries вместе с партнером по продуктам Soprema обладает многолетним опытом в этой области. Industries, говорит, что эта практика имеет больше преимуществ, чем многие могут ожидать.

«Наша работа начинается с фундамента, который мы защищаем гидроизоляционными материалами, разработанными специально для подземных работ», — говорит Оливер. «Мы защищаем как бетон, так и арматурную сталь, а в зданиях с подземными помещениями она защищает любые внутренние жилые или складские помещения».

По сравнению с обычной наружной гидроизоляцией работа, связанная с подземной гидроизоляцией, настолько отличается, что считается совершенно другим типом процесса, схожим только в целях защиты от воды. При внешней гидроизоляции необходимо учитывать такие элементы, как воздействие ультрафиолета, риск возгорания, ветер и перепады температур.

Под землей это совершенно новый котел: гидростатическое давление, загрязнители воды в существующей почве и пространственное перемещение между различными слоями почвы. На разных участках часто требуются разные методы гидроизоляции, часто в зависимости от того, могут ли рабочие работать за пределами участка — обычно в сельской местности или на открытом пространстве — или они ограничены небольшим участком, как во многих городских районах.

В зависимости от этого и других факторов гидроизоляционные материалы могут наноситься либо предварительно, когда гидроизоляционные материалы устанавливаются перед конструктивными элементами, такими как бетонные плиты и сталь, либо после нанесения, когда продукты наносятся на вновь построенные конструктивные элементы.

Soprema Colphene BSW, полностью армированная мембранная система Equus, учитывает оба метода строительства, говорит Оливер.

«Он предназначен для гидроизоляции под землей, под плитой, горизонтальной и вертикальной наружной глухой стороны», — говорит он. «Он также идеально подходит для зданий, расположенных на участках как с низким, так и с высоким уровнем грунтовых вод. Здания, расположенные ближе к уровню моря, подвержены большему гидростатическому давлению, поэтому мы позаботились о том, чтобы система Colphene BSW была полностью водонепроницаемой благодаря сложной дренажной системе».

Сочетание гидроизоляции и изоляции

Система обеспечивает это прежде всего за счет высокоэффективных гидроизоляционных мембран, которые состоят из армированного битума, модифицированного СБС. Верхняя поверхность покрыта кристаллами, которые специфически прилипают к бетонной плите, только что залитой на мембрану, и эта адгезия с бетоном создает водонепроницаемую связь, предотвращающую проникновение воды в бетон.

Но Equus преуспевает не только в гидроизоляции. До недавних изменений в нормативах тепловой эффективности Строительного кодекса уделялось мало внимания теплоизоляции подземных сооружений. Но после изменений h2 в некоторых случаях чрезвычайно полезно повысить тепловые характеристики подземного бетона одновременно с гидроизоляцией — и Equus может сделать и то, и другое.

«До изменения h2 некоторые архитекторы использовали это как «лучшую практику», — говорит Оливер. «Но после изменений добавление теплоизоляции к подземному бетону теперь увеличивает общие тепловые характеристики всего здания.

«Короче говоря, добавление этой подземной теплоизоляции может повысить общую R-ценность стеновой системы, что может дать архитекторам и дизайнерам немного больше гибкости при проектировании видимых надземных стен. Например, это потенциально может привести к увеличению места для окон».

Гидроизоляционный раствор Colphene BSW от Soprema и подземные теплоизоляционные продукты Equus хорошо дополняют друг друга и создают высокоэффективную конструкцию.

А в условиях строительства, которое постоянно меняется и стремится к эффективности, поставка всей подземной системы, которая выполняет оба этих важнейших элемента — гидроизоляцию и изоляцию — является ценным предложением, — говорит Оливер.

«Хотя сами системы могут показаться сложными, преимущества многочисленны, и их обязательно следует учитывать для каждой подземной конструкции».

Узнайте больше о компании Equus и ее опыте в области гидроизоляции и изоляции подземных сооружений.

• 1 мая 2023 г.
• Резервуар

Международный журнал научных и технологических исследований

Эта работа находится под лицензией Creative Commons Attribution 4. 0 International License.

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616)  —  International Journal of Scientific & Technology Research — это международный журнал с открытым доступом, посвященный различным областям науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их применению. Приветствуются статьи, сообщающие об оригинальных исследованиях или расширенных версиях уже опубликованных статей для конференций/журналов. Статьи для публикации отбираются на основе рецензирования, чтобы гарантировать оригинальность, актуальность и удобочитаемость. IJSTR обеспечивает широкую политику индексации, чтобы сделать опубликованные статьи заметными для научного сообщества. IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации как онлайновый «ЗЕЛЕНЫЙ журнал». ИЗДАТЕЛЬСКАЯ ПОЛИТИКА ИССЛЕДОВАТЕЛЬСКОЙ СТАТЬИ IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в области техники, науки и технологий. Все рукописи предварительно рецензируются редакционной комиссией. Вклады должны быть оригинальными, ранее или одновременно не публиковавшимися в других местах, и подвергаться критическому анализу перед публикацией. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию. ПУБЛИКАЦИЯ IJSTR ЦЕЛЬ И СФЕРА ПРИМЕНЕНИЯ IJSTR — международный рецензируемый электронный онлайн-журнал, публикуемый ежемесячно. Цель и сфера деятельности журнала — предоставить академическую среду и важную ссылку для продвижения и распространения результатов исследований, которые поддерживают обучение на высоком уровне, преподавание и исследования в области инженерии, науки и технологий. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
