Утепленная кровля: Устройство кровли — утепленная и холодная крыша, кровельный пирог.
Утепленная крыша из металлочерепицы — теплая кровля для вашего дома
Одним из самых популярных в последнее время кровельных материалов стала металлочерепица, которая имеет высокую стойкость к атмосферным осадкам и достаточно легкий монтаж. Но, неумелое создание кровли по данной технологии может привести к ряду побочных эффектов: образование конденсата и промораживание чердачного пространства, ускоренное гниение несущих кровельных балок и гулкая крыша. Поэтому неправильно подобранные материалы и состав утепленной крыши из металлочерепицы может привести к массе эксплуатационных неприятностей. Выводом, как следствием, становится обязательное обращение за профессиональной помощью.
Несмотря на то, что кровля из металлочерепицы считается самым простым конструктивным решением для любого строения, имеется целый ряд нюансов по ее сборке, которые берут во внимание только профессиональные строительные компании, как компания «Проект».
Металлочерепица – замечательный легкий кровельный материал, изготовленный из оцинкованной стали с полимерным покрытием.
Но, данный материал имеет несколько негативных черт:
Металл имеет высокую теплопроводность, что приводит к сильному разогреву летом и промораживанию зимой подкровельного пространства, поэтому необходимо возводить обязательно утепленную крышу из металлочерепицы.
Неуклюжие действия или отсутствие слаженности в операциях мастеров может привести к повреждению формы кровли или ее защитного покрытия. Поэтому используются специальные приспособления и инструменты, а на крыше должны присутствовать только профессиональные работники, коими являются сотрудники компании.
Неправильный расчет и выполнение обрешетки может снизить стойкость к воздействию осадков с деформационными последствиями для кровли.
Беря во внимание указанные факторы, можно сделать однозначный вывод, что только многолетняя практика и слаженность в действиях могут гарантировать качественное возведение теплой кровли из металлочерепицы. Конечно же, привлечение профессионалов повлечет возникновение материальных затрат, но, обратившись в нашу компанию, вы будете приятно удивлены нашим расценками на выполняемые работы.
Теплая кровля из металлочерепицы от профессионалов
Возведение теплой крыши из металлочерепицы требует четкой последовательности операций и особой ее структуры:

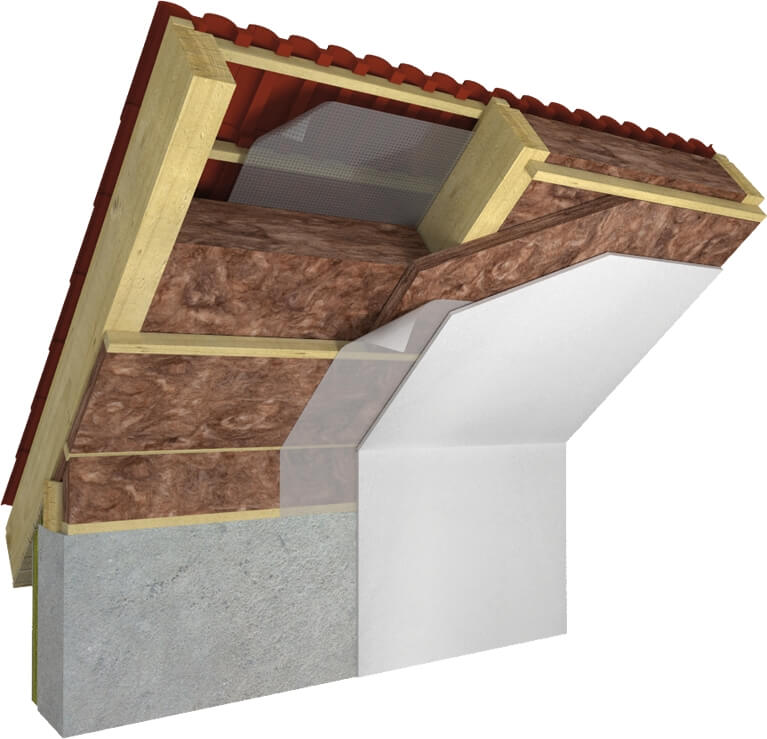

Теплоизоляционные материалы укладываются в распор между несущими балками, причем не допускается возникновения даже миллиметровых зазоров, которые могут стать «холодными мостиками», приводящими к образованию конденсата.
Обрешетку утепленной крыши из металлочерепицы для лучшей герметизации рекомендуется изготавливать сплошной, но допускается укладывание досок в разбег, сверху которых укладывается гидроизоляционный полимерный барьер.
Недопустимо укладывать материал на сплошную обрешетку, т.к. металлический профиль, чтобы не образовывался конденсат, требует достаточной вентиляции, для чего выполняется деревянная обрешетка с заданными параметрами.
С внутренней стороны конструкции крыши монтируется паробарьер, который укрывает теплоизоляцию с несущими балками. Паробарьер представляет собой микроперфорированную полимерную пленку, которая укладывается определенной стороной, т.
к. ее действие одностороннее.
В случае изготовления теплой кровли из металлочерепицы паробарьер с балками зашивается декоративно-защитными облицовочными панелями, функцию которых может выполнять деревянная вагонка, листовой или полосовой пластик, фанера, ДСП, OSB или даже гипсокартон.
Стоит отдельно отметить, что специалисты нашей компании производят по доступной цене не только капитальное возведение теплых крыш из металлочерепицы, но и полную ревизию, и утепление крыш.
Что такое утепленная вентилируемая кровля в доме?
Сегодня обсудим — что такое утепленная вентилируемая кровля в энергосберегающем доме. (Больше информации о том, что такое энергосберегающий дом, Вы можете получить в статье на нашем сайте по ссылке. «Что такое энергоэффективный дом? Нормы и стандарты». Или обратите внимание на видеоролик на нашем «YouTube» канале.
Кровля — это один из важнейших элементов любого дома.
Следовательно, то, насколько правильно технологически и качественно она выполнена — напрямую зависит долговечность не только крыши, но и всего дома.
Поэтому, сегодня мы рассмотрим несколько вопросов:
- 1) Каким образом правильно спроектировать кровлю в энергосберегающем доме.
- 2) Как правильно утеплить кровлю мансардного этажа, какие нормы и правила существуют.
- 3) Что такое вентилируемая кровля, и рассмотрим каждый элемент такого покрытия.
- 4) Какое финишное покрытие оптимальное для вашего дома.
Роль кровли в энергосбережении дома.
Важно заметить, что через кровлю, или подкровельное перекрытие возможна потеря тепла дома до 25 %. Это обусловлено тем, что теплый воздух поднимается вверх.
Исходя из требований ДБН, толщина утеплителя подкровельного пирога в утепленной кровли должно быть не менее 200 мм. К примеру, пенополистирол толщиной 200 мм. имеет R=5,40 (м²*°С)/Вт. И это вполне соответствует нормам. В тоже время, «слабым звеном» в конструкции утепленной кровли является деревянный брус,. В то время, он имеет значительно меньшее термическое сопротивление в сравнении с пенополистиролом ПСБ-С-25. Таким образом, проблему мы решаем путем дополнительного утепления стропильной части утепленной кровли. Следует заметить, что более подробно все детали утепления кровли мы обсудим ниже.
Проектирование вентилируемой кровли.
На что следует обратить внимание при проектировании кровли в Вашем доме. В первую очередь нужно избегать многогранности и сложных форм кровли.
В связи с тем, что при этом не только увеличивается площадь кровли. Таким образом, увеличивается и стоимость. Более того, увеличивается площадь, через которую происходит потеря тепла. Следовательно, в энергосберегающем доме лучше рассматривать двухскатную кровлю с углом наклона около 20 градусов.
Прошло время неутепленных чердаков. Потому что, они не практичны, несмотря на затраты на их возведение. Таким образом мы рекомендуем, и, как правило, проектируем и строим, утепленный полумансардный этаж в двухэтажном исполнении энергосберегающего дома. И эти же принципы применимы при возведении и одноэтажном строительстве. На примере одного из наших объектов мы сможем рассмотреть, насколько практична концепция полу мансардного этажа в применении в одноэтажном доме. Несмотря на занижение стены свеса кровли до 2500 мм. (2,5 м.) в самом здании создается впечатление высоких потолков. Вот как это выглядит на практике.
Потолок мансарды повторяет конфигурацию крыши.

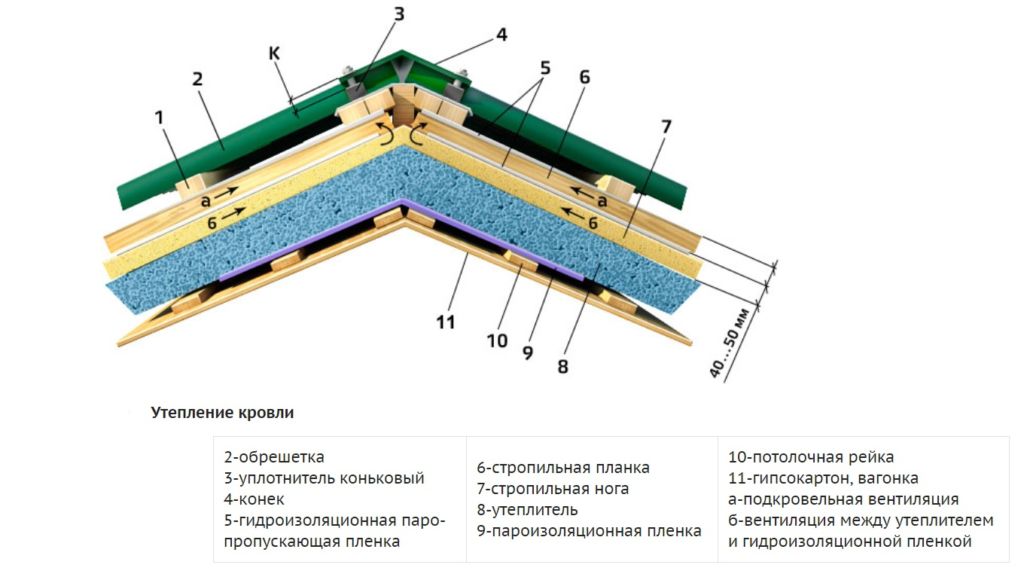

«Пирог» вентилируемой кровли.
- В первую очередь, при устройстве долговечной и надежной кровли необходимо использовать только качественный материал. Следовательно, недопустима экономия на качестве, так как в последствии переделка всей кровли обойдется значительно дороже.
- А теперь обо всем по порядку. После монтажа наружных стен, и центральной перегородки, на которые будет ложиться стропильная система, начинаем монтаж самих стропил.
Процесс монтажа утепленной вентилируемой кровли.
Несмотря на то, что пролет составляет не более 5 метров, мы используем стропило 200х50 мм. с шагом 600 мм. (Это обусловлено тем, что кровельное утепление не может быть менее 200 мм.) Приступаем к утеплению.
Уложив ПСБ-с 25 толщиной 200 мм. между стропилами, внимательно задуваем пеной все щели.
Подрезав выступающую пену, проводим дополнительные мероприятия по утеплению мостиков холода, которым является брус стропил. Ведь термическое сопротивление бруса 200 мм.
в 3 раза меньше этого же показателя ПСБ-с 25. После утепления бруса, как стропильной системы, так и соединительного бруса СИП панелей, перейдем к устройству паробарьера.
Важно заметить, что после монтажа качественного паробарьера «Juta» Н110 необходимо проклеить все стыки специальной алюминиевой лентой, для полной герметизации.
Полный «пирог» вентилируемой кровли.
Теперь перейдём к самому «пирогу» вентилируемо кровли. Первым слоем этого пирога является супердиффузионная мембрана «JUTA Евробарьер плюс 135» плотностью 135 грм./м.кв. Несколько слов об этом материале. Евробарьер Плюс это трёхслойная супердиффузионная мембрана с повышенной прочностью, произведенная заводом JUTA (Чехия). Следовательно, это прочная, водостойкая с высокой паропроницаемостью подкровельная мембрана. Таким образом, с супердиффузионной мембраной Евробарьер плюс вы будете обеспечены круглогодичной защитой от протечек и конденсации.
После мембраны, для устройства вентиляционного зазора, крепим на стропила рейку контробрешётку.
При этом мы используя брус 50х50. Далее монтируем обрешётку под металлочерепицу «Монтерей» с шагом 350мм.
Так же важно знать, что перед монтажом металлочерепицы необходимо смонтировать металлические крючки под желоб водосточной системы. Для того, чтобы в под кровельном пространстве не вили свои гнезда птицы или крупные насекомые, применяется вентиляционная сетка свеса.
Для того, чтобы в под кровельном пространстве не вили свои гнезда птицы или крупные насекомые, применяется вентиляционная сетка свеса.
Монтаж металлочерепици.
После устройства полного пирога вентилируемой кровли, все готово к монтажу металлочерепицы. После того, как листы уложены и прикручены, нужно не забывать про вентиляционную ленту конька. Так как, этот важный элемент вентилируемой кровли. Стоит заметить, что она применяется для вентиляции подкровельного пространства, и предотвращает задувание снега под металлочерепицу. Она монтируется под коньком крыши из металлочерепицы.
В заключении следует отметить — долговечность и качество Вашей утепленной кровли будет зависеть от квалификации Ваших строителей.
А так же, от качества самого материала. Не разумно экономить на этом. Что же касается финишного покрытия, мы рекомендуем рассматривать качественную металлочерепицу из Европейского металла. Это покрытие, которое сможет не создавать Вам проблем на протяжении многих десятилетий.
Как бы то ни было, если Вы хотите построить качественный энергосберегающий дом с гарантией уже в этом году, мы готовы бесплатно спроектировать и просчитать стоимость строительства в Харькове. Получить общее понимание стоимости строительства по энергосберегающей технологии, Вы можете на нашем сайте по ссылке: «Стоимость строительства энергоэффективного дома по канадской технологии»
Так же хотелось бы поделиться отзывом владельцев энергосберегающего дома, построенного нашей компаний.
Приглашаем Вас посетить и подписаться на наш «YouTube» канал по ссылке: «YouTube» канал от «Строй Дом UA»
С уважением, команда «Строй Дом UA» Харьков
Едуард Володимирович
Дипломований інженер будівельник, архітектор малоповерхових енергозберігаючих будівель та незалежний сертифікований енергоаудитор України. У будівельному бізнесі понад 25 років. Люблю та вмію будувати.
Крышная панель со стоячим фальцем — Всепогодные изолированные панели.
Стоячий шов (SR2)
Чтобы получить вид традиционного металлического фальца со всеми преимуществами изолированной металлической панели, попробуйте наш кровельный профиль со стоячим фальцем. SR2 предлагает столярные изделия со скрытыми застежками с полевыми швами для архитектурной привлекательности и максимальной защиты от непогоды.
Выбор продукта
| Панель крыши | Ширина(и) | Длина** | Толщина | Изоляционные свойства Значение «R» † | |
|---|---|---|---|---|---|
| Стоячий шов (SR2) | 40″ | Макс. от 8 до 50 футов | 3,25″ | 23 | |
| 4″ | 28 | ||||
| 5″ | 36 | ||||
| 6″ | 43 | ||||
| †Температурные показатели, испытанные в соответствии с ASTM C518 при 75°, в среднем **Свяжитесь с AWIP для нестандартных размеров | |||||
| Металл | Металлическая отделка | |||||||
|---|---|---|---|---|---|---|---|---|
| Внешний вид | Интерьер | Внешний вид | Интерьер | |||||
| Профиль | Станд. Датчик | Доступный калибр | Профиль | Станд. Датчик | Доступный калибр | |||
| Стоячий шов (SR2) | Рельефный стоячий шов | 26 калибр G90 оцинкованный или AZ50 оцинкованный | 24 и 22 G90/AZ50 | Рельефный, слегка обшитый, ребро Mesa | 26 калибр G90 оцинкованный или AZ50 оцинкованный | 24 и 22 G90/AZ50, 26 304 2B Нержавеющая сталь | ПВДФ стд. Доступен SMP | полиэстер станд. Доступны ПВДФ и СМП |
Технические данные
Вертикальная панель со стоячим фальцем (SR2)
Галерея
Особенности/Преимущества
- Герметичная конструкция для использования как при модернизации, так и при новом строительстве
- Композитная панель упрощает конструкцию, снижает сложность, повышает эффективность и снижает затраты на установку
- Однокомпонентная конструкция крыши включает внешний вид, защиту от атмосферных воздействий, изоляцию и пароизоляцию
Технические данные
Вертикальная панель со стоячим фальцем (SR2)
| Панель крыши | Ширина(и) | Длина** | Толщина | Изоляционные свойства Значение «R» † | |
|---|---|---|---|---|---|
| Стоячий шов (SR2) | 40″ | Макс. от 8 до 50 футов | 3,25″ | 23 | |
| 4″ | 28 | ||||
| 5″ | 36 | ||||
| 6″ | 43 | ||||
| †Температурные показатели, испытанные в соответствии с ASTM C518 при 75°, в среднем **Свяжитесь с AWIP для нестандартных размеров | |||||
| Панель крыши | Металлическая отделка | |||||||
|---|---|---|---|---|---|---|---|---|
| Внешний вид | Интерьер | Внешний вид | Интерьер | |||||
| Профиль | Станд. Датчик | Доступный калибр | Профиль | Станд. Датчик | Доступный калибр | |||
| Стоячий шов (SR2) | Рельефный стоячий шов | 26 калибр G90 оцинкованный или AZ50 оцинкованный | 24 и 22 G90/AZ50 | Рельефный, слегка обшитый, ребро Mesa | 26 калибр G90 оцинкованный или AZ50 оцинкованный | ПВДФ стд. Доступен SMP | полиэстер станд. Доступны ПВДФ и СМП | |
Особенности/Преимущества
- Водонепроницаемая конструкция для использования как при модернизации, так и при новом строительстве
- Композитная панель упрощает конструкцию, снижает сложность, повышает эффективность и снижает затраты на установку
- Однокомпонентная конструкция крыши включает в себя внешний вид, защиту от атмосферных воздействий, изоляцию и пароизоляцию
Библиотека ресурсов
- Литература
- Экологическая декларация продукции (EPD)
- Подробная информация
- Инструкции по установке
- Таблицы нагрузок
- Листы технических данных
- Спецификация продукции
Галерея
Серия HR (HR5) Потолочная панель
Серия HR (HR5)
Экономичное решение для кровельной системы с открытым креплением.
HR3 может использоваться для модернизации или новых строительных проектов и включает моющуюся внутреннюю поверхность, которая более гладкая, чем свободная изоляция или обшивка.
Выбор продукта
| Панель крыши | Ширина(и) | Длина** | Толщина | Изоляционные свойства Значение «R»† | Информация о специальности* |
|---|---|---|---|---|---|
| Серия HR (HR5) | 40″ | 8’ – 50’ Макс. | 1,5″ | 10 | Минимальный уклон крыши 1:12 |
| 2,5″ | 18 | ||||
| 4″ | 28 | ||||
| 5″ | 36 | ||||
| 6″ | 43 | ||||
| *Свяжитесь с AWIP для нестандартного наклона **Свяжитесь с AWIP для нестандартных размеров † Температурные значения согласно ASTM C518 | |||||
| Панель крыши | Металл | Металлическая отделка | ||||||
|---|---|---|---|---|---|---|---|---|
| Внешний вид | Интерьер | Внешний вид | Интерьер | |||||
| Профиль | Станд. Датчик | Доступный калибр | Профиль | Станд. Датчик | Доступный калибр | |||
| Серия HR (HR5) | Трапеция | 26 калибр G90 оцинкованный или AZ50 Galvalume | 24, 22 | Рельефный, слегка обшитый, ребро Mesa | 26 Калибр G90/AZ50 | 24 и 22 G90/AZ50, 26 304 2B Нержавеющая сталь | ПВДФ Стд. Доступно SMP | полиэстер стд. Доступны ПВДФ и СМП |
Технические данные
Серия HR (HR5) Изолированные стальные кровельные панели
Галерея
Особенности/Преимущества
- Прочная промышленная эстетика и ускоренный монтаж благодаря открытым сквозным крепежным элементам
- Водонепроницаемая конструкция для использования как при модернизации, так и при новом строительстве
- Композитная панель упрощает конструкцию, снижает сложность, повышает эффективность и снижает затраты на монтаж
- Однокомпонентная конструкция крыши с наружной отделкой эстетика, защита от атмосферных воздействий, изоляция и пароизоляция
Технические данные
Серия HR (HR5) Изолированные стальные кровельные панели
| Панель крыши | Ширина(и) | Длина** | Толщина | Изоляционные свойства Значение «R»† | Информация о специальности* |
|---|---|---|---|---|---|
| Серия HR (HR5) | 40″ | 8’ – 50’ Макс. | 1,5″ | 10 | Минимальный уклон крыши 1:12 |
| 2,5″ | 18 | ||||
| 4″ | 28 | ||||
| 5″ | 36 | ||||
| 6″ | 43 | ||||
| *Свяжитесь с AWIP для получения информации о нестандартном наклоне ** Свяжитесь с AWIP для получения информации о нестандартных размерах † Температурные характеристики согласно ASTM C518 | |||||
