Утепленная фундамент плита: УШП: развод на деньги или экономия средств
Утепленная шведская плита под арболит.
УШП — это современный и теплоэффективный фундамент. Это не просто бетонная плита, а настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия
Мелкозаглубленный плитный фундамент типа «утепленная шведская плита» обладает
рядом преимуществ:
1. Объединяет несколько конструктивных элементов разного функционального назначения:
конструкцию фундамента и пола первого этажа и уменьшает количество необходимых
строительных операций, сокращает сроки строительства.
2. Плиты экструзионного пенополистирола, укладываемые в основание фундамента,
одновременно утепляют грунт под плитой и полы внутри помещении.
под плитой исключает морозное пучение. Утепление пола препятствует проникновению
холода в помещение. Таким образом возникает двойной эффект от утепления.
3. Закладываемые в плиту трубы тёплого пола превращают её в отопительный прибор. В
доме с удельными теплопотерями не более 70–100 Вт/м2 такой тёплый пол способен
стать основным источником отопления, исключающим необходимость установки
радиаторов отопления.
4. Данный фундамент имеет относительно небольшую толщину ж/б плиты основания, т.к.
высокопрочный экструзионный пенополистирол, кроме функции утепления, также
включается в работу по передаче и распределению нагрузки на грунт, становясь частью
5. Экструзионный пенополистирол обладает минимальными водопоглощением, что
позволяет исключить капилярное поднятие воды.
6. Бетон такого фундамента работает в более мягких условиях, по сравнению с
традиционными фундаментами, следовательно действие разрушающих факторов на плиту
сводится к минимуму.
Это позволяет более эффективно использовать толщину бетона,
снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и
Очевидный недостаток — высокая стоимость. Расходы, впрочем, окупаемые вследствии
существенного снижения теплопотерь через пол и цоколь здания.
Более полную информацию о строительстве дома из арболита вы можете узнать из нашего подробного альбома «Рекомендации по проектированию и строительству малоэтажных жилых и общественных зданий из арболитовых блоков производства» Балтийский арболит».
* при заполнении заявки обязательно оставляйте в комментариях название тем, которые вас особенно интересуют( строительство фундамента, монтаж стен, монтаж перекрытий)

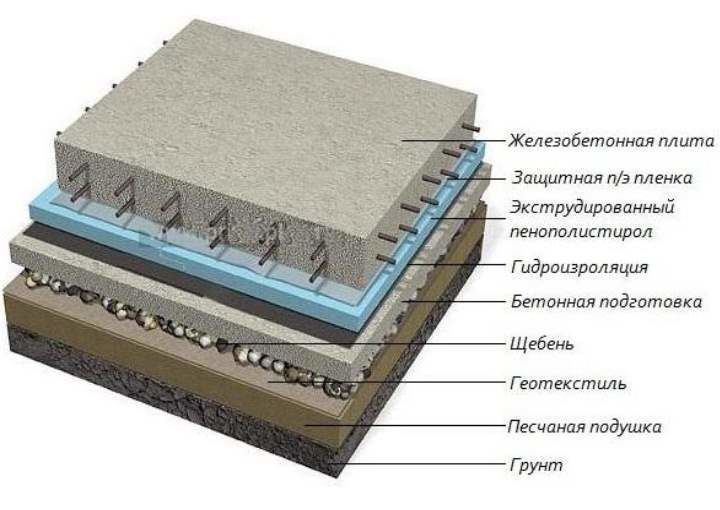

Монолитная фундаментная плита при строительстве дома
При выборе фундамента загородного дома одним из возможных вариантов является плитный вариант, или, как его часто называют, утепленная шведская плита (УШП).
Шведской она называется потому, что основание такого типа популярно в скандинавских странах, где земля промерзает достаточно глубоко, а большинство зданий собирается из легких материалов.
Чаще всего монолитный фундамент используется на слабых и насыпных основаниях, а также при сложной внутренней планировке помещений. Его не следует считать универсальным. Как и у любого другого варианта, здесь есть свои плюсы и минусы.
Преимущества фундаментной плиты
Большой по площади и пространственно армированный плитный фундамент позволяет существенно снизить давление всей конструкции на грунт. Он находится под всей площадью здания, поэтому используется обычно для возведения зданий небольшого размера.
Изготавливается монолитная плита относительно просто и недорого. Бетон выгружается на подготовленное основание непосредственно из автобетоносмесителя. Использовать дорогостоящий бетононасос в данном случае не потребуется.
Несущая способность у УШП высока из-за ее большой площади.
Из-за цельности конструкции фундамент не подвергается локальным деформациям, поэтому стенам дома гарантируется сохранение целостности. При замерзании грунта основание не будет проваливаться или выгибаться. Любые подвижки в данном случае происходят равномерно, так как плита обладает жесткостью и не гнется.
Если в доме предполагается обустройство цокольного этажа, то монолитный фундамент может использоваться в качестве чернового пола для него. В результате вы сэкономите средства на строительство, потому что на этом уровне не потребуются дополнительные плиты перекрытия.
Утепленная шведская плита подходит для разных типов сложных грунтов. При ее обустройстве объем земляных работ будет минимальным, что является существенным плюсом в условиях мерзлого грунта или высокого уровня грунтовых вод.
Плитный фундамент можно обустраивать выше глубины промерзания грунта. Отсутствие необходимости закладывать его слишком глубоко объясняется тем, что под основанием располагается серьезная песчано-гравийная подушка.
Она предотвратит прямое воздействие на фундамент вспучивающегося при замерзании грунта.
Недостатки фундаментной плиты
Утепленная шведская плита подходит только для тех проектов, которые не предусматривают наличия подвала или высокого цокольного этажа. Если вы хотите получить в свое распоряжение помещения ниже нулевой отметки, то придется подбирать другой вариант фундамента. Конечно, можно выкопать глубокий котлован и под монолитную плиту, если стоит задача получить полноценный цокольный этаж. Однако в таком случае значительная часть преимуществ фундамента теряется, и в то же время существенно возрастают расходы.
Подготовительные работы к заливке плиты достаточно трудоемки и требуют соблюдения технологии. Под плитой помимо песчаной или щебневой подушки обустраивается тепло- и гидроизоляция. Заливка УШП требует идеальной ровности основания. Конфигурация ее должна стремиться к квадрату. Чем дальше она уходит от этой фигуры, тем выше риск появления трещин из-за неравномерной нагрузки.
Самым экономичным вариантом монолитный фундамент назвать нельзя из-за существенных расходов на приобретение бетонной смеси и арматуры.
По теме: инструмент для строительства фундамента
Получайте новые статьи на почту каждый день!
Изоляционные плиты для фундаментов и полов
Ecohome Обновлено: 27 августа 2021 г.
Мели Лаббе
Зачем утеплять плиту на ровном фундаменте? Для комфорта и экономии денег, вот почему! Во многих областях Строительные нормы и правила отстают от здравого смысла в отношении того, какую спецификацию изоляции использовать под перекрытием. Обычно под перекрытием перекрытий устанавливают всего лишь изоляцию R5, что делает ее самым слабым местом в ограждающей конструкции, поскольку стены вообще минимум R20 и потолки R40.
СМОТРЕТЬ БОЛЬШЕ ВИДЕО О ЗЕЛЕНОМ СТРОИТЕЛЬСТВЕ ЗДЕСЬ
Строительные нормы и правила в отношении теплоизоляции перекрытий различаются в зависимости от региона, единственная согласованность заключается в том, что ее почти всегда недостаточно, что ставит домовладельцев перед выбором между более высокими счетами за отопление или холодными ногами.
В этом случае мы использовали 8-дюймовую изоляцию на общую сумму около R32. Это поможет поддерживать более сбалансированную температуру плиты с температурой окружающей среды внутри помещения и значительно уменьшит количество тепла, которое необходимо накачивать в пол, чтобы оставаться теплым.
Период окупаемости дополнительной изоляции может быть очень быстрым, если не мгновенным, поскольку затраты на дополнительные материалы компенсируются ежемесячной экономией на отоплении.
Изоляция, которую мы использовали здесь, представляет собой жесткую плиту Rockwool под основной плитой и на внешней стороне плиты, а также пенополистирол высокой плотности типа III под основанием, поскольку Rockwool еще не тестировался на вес основания и несущую способность. стена. После этого будет юбка из изоляции R8, простирающаяся на 4 фута от плиты чуть ниже конечного уровня, чтобы гарантировать, что земля под плитой и вокруг нее не замерзнет. Узнайте, какие типы изоляции лучше всего подходят для строительства дома Green Home здесь.
Мы настолько привыкли к дому с цокольным этажом, что мысль о строительстве плиты на уровне пола вызывает у многих мгновенное чувство страха и обреченности. Уверяем вас, это не ново, и это работает.
Причина, по которой мы строим подвалы и оставляем их на 4–5 футов ниже уровня земли, заключается в том, чтобы избежать морозного пучения и использовать для изоляции землю.
Разница с плитой на уровне заключается в том, что вы используете «изоляцию» для изоляции, а не грязь. Это эффективно перемещает линию промерзания с 4 футов до 6 дюймов, и проблема решена.
Строительство выше уровня земли на плите может быть намного дешевле, чем подвал, и ведет к созданию более удобного и прочного дома. Для получения более подробной информации ознакомьтесь с некоторыми из следующих справочных страниц:
Спасибо нашему спонсору Roxul / Rockwool.
См. информацию о других плитах на страницах с информацией о сортах здесь:
- Полное техническое руководство по плитам на грунте
- Как построить плитный фундамент с утолщенным краем для нормальных грунтовых условий
- Комплекты сборных опалубок ICF с изоляцией Slab on Grade, как их собрать, каковы преимущества?
DOE Фундаменты зданий Раздел 4-1 Расположение изоляции
- Глава 4
- Рекомендации
- Расположение изоляции
РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ
Рис.
4-4. Возможные места для изоляции плиты на уровне земли
Изоляция включена в конструкцию плиты на уровне земли для двух целей:
- Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее заметен по периметру плиты, где в противном случае край плиты вступает в непосредственный контакт с наружным воздухом.
- Даже в климатических условиях и местах на перекрытии (по периметру или посередине), где теплоизоляция плиты может не давать больших преимуществ с точки зрения энергии, теплоизоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.
Для изоляции плит на уровне фундамента можно использовать самые разные методы (рис. 4-4 и 4-5). Надлежащая строительная практика требует поднятия плиты над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также сохранить дренажный слой под плитой над окружающей землей.
При проектировании системы теплоизоляции необходимо учитывать оба компонента теплопередачи плиты — по краю и через грунт. Изоляцию можно размещать вертикально снаружи стены фундамента или балки уклона. Этот подход эффективно изолирует открытый край плиты над уровнем земли и простирается вниз, чтобы уменьшить поток тепла от плиты перекрытия к поверхности земли за пределами здания. Вертикальная наружная изоляция (рис. 4-5а) является единственным методом снижения потерь тепла на краю монолитного балочно-плитного фундамента.
Внешняя изоляция должна быть одобрена для использования ниже уровня земли. Обычно ниже сорта используются три продукта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Бехлер и др., 2005). Экструдированный полистирол (номинальная R-5 за дюйм) является распространенным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но и теплоизоляционные свойства у него ниже. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективную R-значение на 35%-44%. Исследования, проведенные в Национальных лабораториях Ок-Риджа, изучали содержание влаги и тепловое сопротивление изоляции из пенопласта, подвергавшейся воздействию ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцати лет исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al.
, 2012, Crandell, 2010).
Рис. 4-5. Возможные места для плиты на уровне изоляции
Изоляция также может быть размещена вертикально на внутренней стороне несущей стены или горизонтально под плитой. В обоих случаях сокращаются потери тепла от пола и устраняются трудности с укладкой и защитой наружной изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плитой не ограничена в этом отношении. Обычно утепляют наружные 2-4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль за конденсацией является важным фактором, наряду с использованием тепловой энергии. Очень важно изолировать стык между плитой и фундаментной стеной, когда теплоизоляция размещается внутри фундаментной стены или под плитой. В противном случае значительный объем теплопередачи происходит через тепловой мост на краю плиты. Толщина изоляции на этом этапе обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом наружная изоляция расположена вертикально и горизонтально для предотвращения промерзания основания.
