Утепленная фундамент плита: УШП: развод на деньги или экономия средств

Утеплённая шведская плита. Новые технологии для Российского фундамента ⚡ блог о строительстве и проектирование домов

Оглавление

1. Познакомьтесь, — «утеплённая шведская плита» (УШП)
2. Последовательность укладки «шведской плиты»:
3. Вопросы на «засыпку»

Выбор типа фундамента напрямую зависит от предполагаемой массы будущего здания и от качественных характеристик грунта. Для рыхлого грунта применяется свайный фундамент, для тяжёлых каменных строений – ленточный, а в коттеджном строительстве хорошо себя зарекомендовала монолитная фундаментная плита.

Рассматривая фундамент как основание здания, многие забывают о его теплоизоляционном предназначении. Поэтому не всегда уделяется внимание будущей эксплуатации дома, достижению высокого уровня комфортности и экономичности. А ведь для стран с суровыми погодными условиями, утепление фундамента – это осознанная необходимость. Тепло из здания не должно уходить в грунт, а холод от грунта – попадать в здание. Этим требованиям и удовлетворяет фундамент под названием «Утеплённая шведская плита».

Технологию энергосберегающей монолитной плиты (schwedenplatte) нельзя назвать новой, она с успехом уже десятки лет применяется в Европе для строительства 1-3–этажных зданий. Сама технология зародилась в Швеции, где климатические условия и свойства грунтов один в один напоминают Россию. Немудрено, что в нашей стране, эта технология завоёвывает всё большую популярность, и у неё здесь большое будущее. Строительная компания «Западный Дом» оценив все преимущества «утеплённой шведской плиты», успешно применяет её для строительства коттеджей в Москве, Подмосковье и Санкт-Петербурге.

Познакомьтесь, — «утеплённая шведская плита» (УШП)

Технология «УШП» объединяет одновременную закладку утеплённой монолитной фундаментной плиты, и интеграцию внутрь этой плиты всех коммуникаций, включая систему водяного низкотемпературного подогрева пола. Цельная жёсткая плита занимает всю площадь будущей постройки.

— Фундамент «утеплённая шведская плита» прекрасно подходит для всех типов грунта, а также для слабых, водонасыщенных (болотистых) почв с высоким уровнем грунтовых вод.

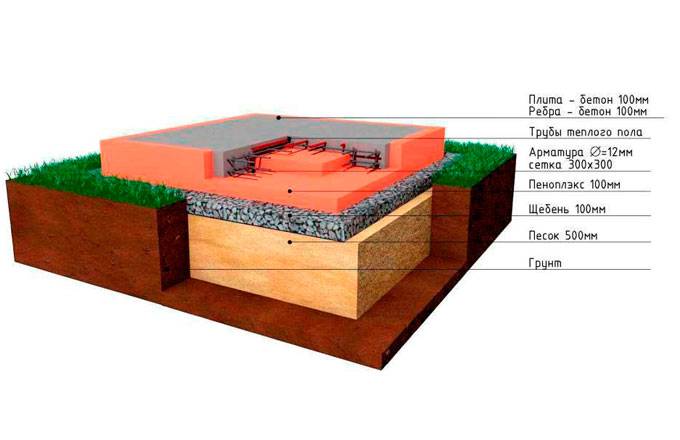

Последовательность укладки «шведской плиты»:

1, В том месте, где планируется строительство коттеджа, нет необходимости под фундамент рыть котлован, просто снимается верхний слой грунта, на площади чуть большей, чем будущая фундаментная плита. На дно укладывается полотно геотекстиля.

2. Засыпается и утрамбовывается песчаная подушка (толщина слоя песка 20 см.).

3. По периметру прокладываются трубы дренажной системы, одновременно вместе с ними прокладываются трубы инженерных коммуникаций.

4. Засыпается, выравнивается и утрамбовывается слой гравия (толщина слоя 20 см. ).

5. Для обеспечения лучшей теплоизоляции фундамента, по всей площади (или только по периметру) будущего коттеджа укладывается опалубка из экструдированного пенополистирола (ЭППС). Это – современный теплоизоляционный материал, который абсолютно не подвержен воздействию влаги и почвенных примесей.

6. Для гидроизоляции используется специальная плёнка (ПВХ), а утеплитель ЭППС укладывается в один слой (общая толщина теплоизоляционного слоя 50 мм.).

7. На специальные подставки монтируется арматура диаметром 12 мм.

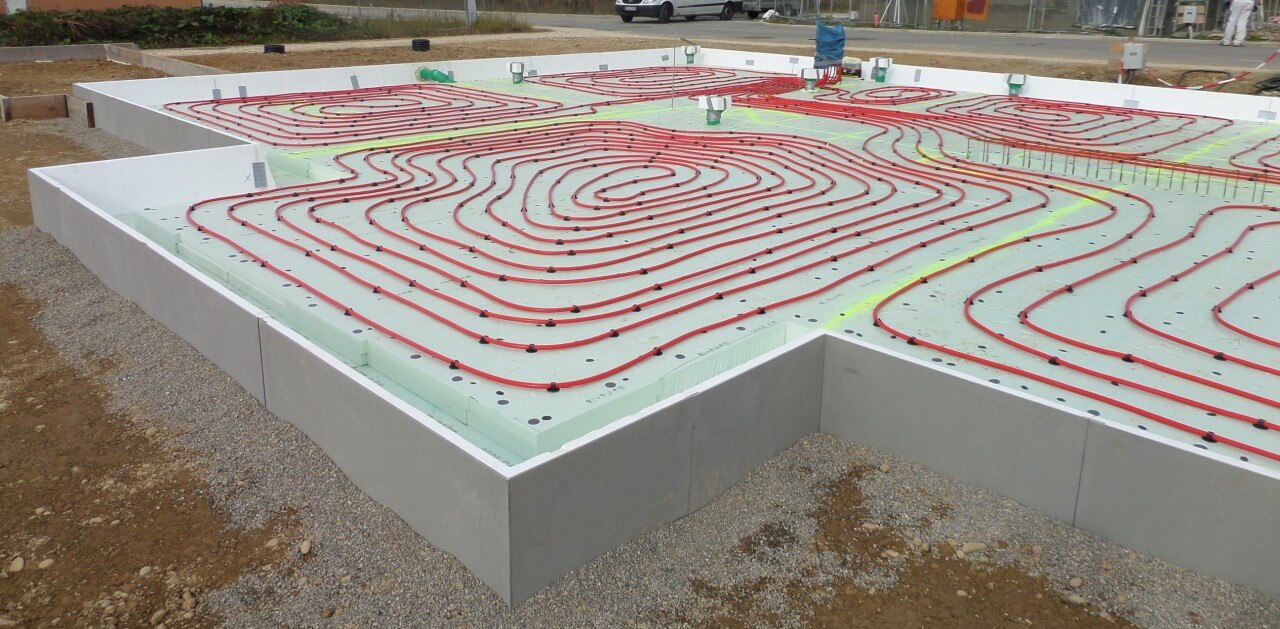

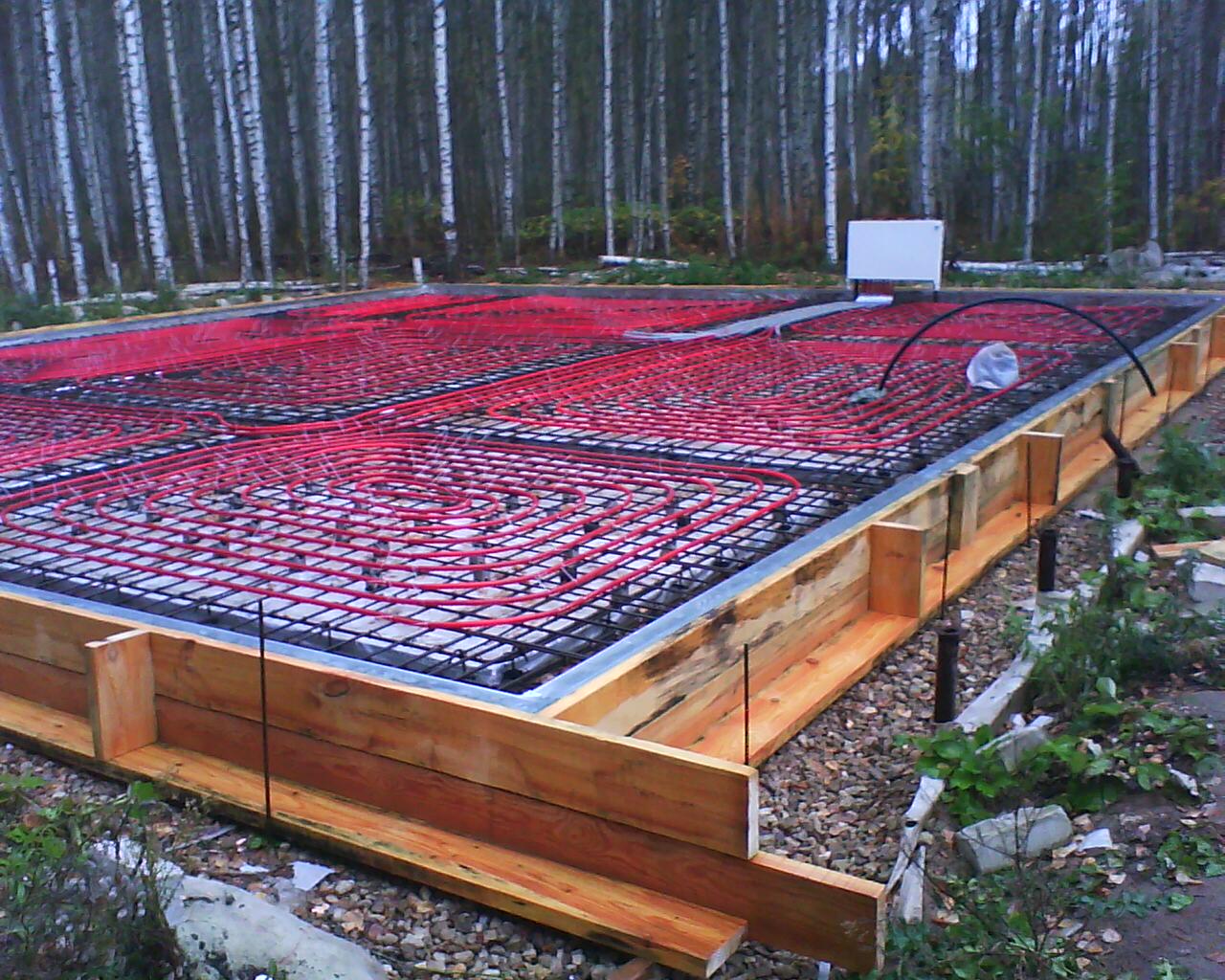

8. Укладываются трубы системы обогрева полов, при условии отсутствия ростверка.

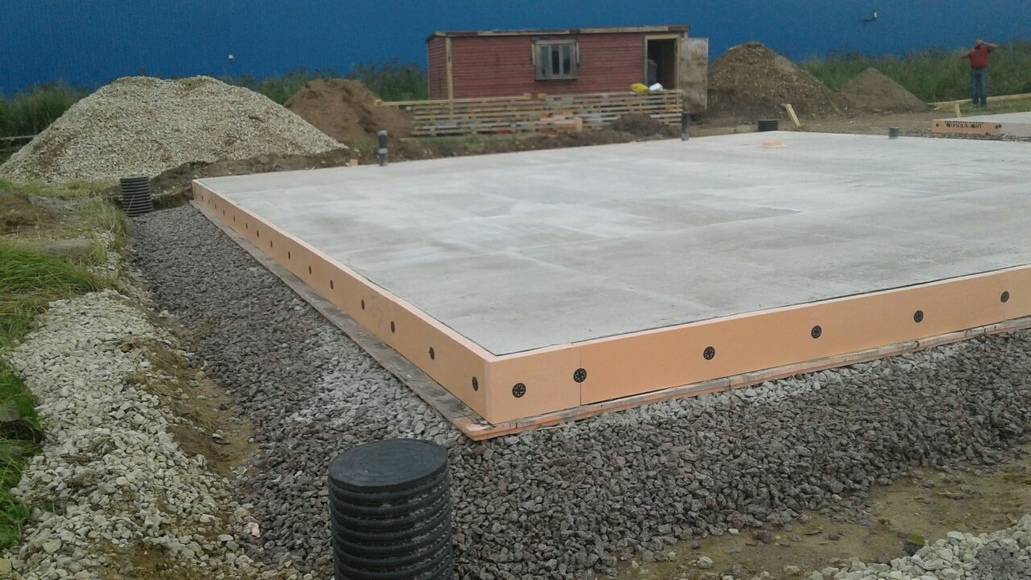

9. Заливается и выравнивается бетонная плита (толщина 10 см.). После затвердевания плита тщательно шлифуется.

Как видно, процесс создания «утеплённой шведской плиты» сам по себе несложный, но каждый этап требует тщательной проработки всех деталей. Особенно точно нужно рассчитать систему «тёплого пола», а также расположение труб водопровода и канализации до миллиметров, чтобы потом не пришлось «подгонять» сантехническое оборудование. Также жёсткие требования предъявляются к комплектации и качеству материалов.

Вопросы на «засыпку»

Как и всё новое, «утеплённая шведская плита» породила массу вопросов у приверженцев проверенных способов закладки фундаментов. Если классическая монолитная фундаментная плита имеет толщину 20-30 см., то десятисантиметровая плита УШП вызывает определённые сомнения в своей надёжности и прочности. И только точные расчёты проектировщиков, с учётом характера грунта и нагрузок на плиту, могут положительно повлиять на применение данной технологии в каждом конкретном случае. Но в любом случае, пока фундамент УШП используется только для строительства домов и коттеджей не больше чем в 2 этажа, с использованием лёгких стеновых материалов, таких как дерево, клееный брус, газобетон, каркасные конструкции и т.д.

Сомнениям подвергается также долговечность и прочность утеплителя ЭППС, который должен работать в сложных условиях под нагрузкой. Но за рубежом скандинавские фундаменты служат уже не одно десятилетие и нареканий по этому поводу не наблюдалось.

Кроме этого, хозяева коттеджа сами должны решить для себя такие спорные моменты как:

• Прокладывать или нет водопроводные и канализационные трубы под фундаментом с точки зрения их ремонтопригодности?


• Целесообразно ли заказывать технологию УШП, если коттедж предназначен для сезонного проживания? Или если участок негазифицирован?


• Насколько комфортно будет жить в доме с таким низким фундаментом, если высота снежного покрова в России зимой может достигать немалых размеров?

В условиях климатической зоны России и применения различных материалов стен, можно использовать сочетание УШМ и классической монолитной фундаментной плиты. Строительная компания «Западный Дом» предлагаем пирог фундамента гибридный: песчаная подушка 400 мм, подбетонная подготовка 100 мм, гидроизоляция 2 слоя, ЭППС 50 мм (по всей площади), фундаментная плита 250-350 мм, ростверк высотой 500 мм. Внутрь образовавшийся чаши (плита с ростверком), после завершения строительства коробки дома, засыпаем песок или керамзит, поверх выполняется армированная стяжка 70-100 мм.

Решать, конечно, Вам. Но если Вы решили начать строительство современного дома, то начните с тёплого и современного фундамента. А если вы доверите это дело нашей компании, подав заявку на строительство, то наши специалисты смогут не только правильно рассчитать расположение коммуникаций в монолитной плите, но и произвести расчёт стоимости всех работ, оптимально сочетая цену и качество материалов и услуг. А так же выполнить все эти работы качественно и в срок.

Также вам может быть интересно:

Монолитная фундаментная плита

Монолитная фундаментная плита – один из самых популярных и распространенных видов. Используется, в основном, на плавающих и неоднородных грунтах. Представляет с…

Газификация при строительстве коттеджей в Москве

А у нас в квартире газ… Жителей квартир этим заявлением уже давно не удивишь, а вот для многих владельцев загородных коттеджей это благо цивилизации является по.

Планировка земельного участка

Перед тем, как что-то построить, нужно обязательно продумать, как это всё будет эксплуатироваться. Поэтому, собираясь строить дом, нужно обязательно учесть, как…

Каким должен быть оптимальный дом

Планируете выбор проекта дома и материалов, необходимых для строительства? Используйте для этого рекомендации экспертов, которые помогут Вам снизить расходы в п…

Фундамент для дома. Какой фундамент лучше?

Сегодня рынок предлагает почти десяток вариантов фундаментов под дом. И обывателю не легко выбрать подходящий вариант. Выбор становится проще, если задать критерии…

Не смотря, что Хаусверк компания полного цикла, мы также специализируемся на возведении энергоэффективных фундаментов. Строительство фундамента для дома мы выполняем из монолитной железобетонной плиты толщиной от 200 до 300 мм (в зависимости от веса здания). Подобная плита заливается в специальную несъемную опалубку для фундамента, отличающуюся высоким уровнем тепло- и гидроизоляции, изготовленную из высокопрочного пенополистирола на немецком оборудовании ErlenBach Maschinen. До заливки в такую плиту закладываются коммуникации:

Подобное строительство фундамента под дом имеет ряд уникальных преимуществ, которыми не могут похвастаться другие свайные и ленточные фундаменты:

Компания Хаусверк проводит строительство фундамента по специально разработанному алгоритму, контролируя качество работ на каждом этапе:

Подушка может делаться в виде насыпи (участок будет подниматься) или в котловане.

Кстати, чуть раньше, до подушки, мы иногда монтируем под плитой пластиковый погреб. В загородном доме вещь не лишняя: можно хранить заготовки, вино, саженцы, овощи.

Вернемся к фундаменту…Подушка трамбуется послойно. При больших толщинах иногда виброкатком (на фото справа общая толщина более 1500 мм).

В подушке прокладывается канализация Ostendorf со сроком службы 100 лет и трубы ПНД (черные на фото) для различных целей: ввод воды, автополив, электропитание на баню, электропитание ворот забора, домофон, освещение участка, водоснабжение зоны барбекю и т. д. Это всё проектная работа, которую мы выполняем.

Толщина утеплителя под плитой варьируется. В стандарте мы делаем 150 мм, для гаража может достаточно и 100 мм, а для дома в комплектации Evolution от 200 мм!

Наша компания осуществляет строительство фундамента под ключ. Вы можете приобрести у нас несъемную опалубку из полистирола для фундмента Bauplatte (цена по запросу) и выполнить монтаж своими силами. Ниже мы даем ответы на основные вопросы наших заказчиков.

Наша команда реализует и совершенно экзотические технологии, но именно такие системы и обеспечивают высокое качество жизни.

Широко известно понятие УШП – утепленная шведская плита (слева), придумана для строительства легких домов: деревянных, каркасных.

Для каменных (или тяжелых) домов надежным, технологичным и энергоэффективным одновременно, можно назвать только один вид фундамента: немецкая плита (справа).

Главное отличие немецкой плиты от шведской в форме бетонной части. Немецкая плита плоская, имеет одну толщину по всей площади от 250 до 300 мм, а шведская более тонкая (100 мм) и имеет ребра под несущими стенами 300-400 мм.

Под типовой дом 10х10 м объем плиты (утеплитель + бетон), как строительной конструкции, составит около 40 м3. Это справедливо и для Немецкой и для Шведской плиты. Разница в том, что объем железобетона в Немецкой плите составит 24 м3, а в Шведской – 13 м3. Остальное — это утеплитель в обоих случаях. Основная арматура в УШП 6-8 мм, а в Bauplatte — 12 мм. Как вы думаете, какой фундамент более прочный? Конечно тот, где больше бетона и толще арматура: Bauplatte!

Это ключевое отличие в объеме бетона и арматуры определяет области применения: немецкая годится под любой дом, в том числе и тяжелый кирпичный, а УШП в основном предназначена для легких домов.

Уверены, что многие сторонники УШП не согласятся с таким её назначением. Тем не менее, известны случаи, когда УШП трещала в каменных домах. Да, причины могли быть разные: качество материалов, ошибка в проекте или исполнение. Тем не менее, в СП четко сказано, что плита должна иметь верхнюю и нижнюю сетки армирования. Если сетка одна, то это стяжка (это про УШП), а не плита! Если у вас легкий деревянный или каркасный дом, УШП — рабочий вариант, а Bauplatte еще лучше. Если тяжелый каменный дом, то надежность УШП под вопросом. Если дом не просто тяжелый, а еще и энергоэффективный, то Bauplatte один из лучших вариантов.

Очень частый вопрос у заказчиков утепленной плиты: что делать если канализационные трубы выйдут из строя? Потребитель считает, что строители обязаны где-то напортачить, а у него должна быть обязательно возможность это исправить.

Качественные материалы — 70% успеха!

Так сложилось, что строители в нашей стране стремятся заложить материалы подешевле, плюя на то, что в строительных материалах цена — это показатель качества.

Для канализации мы используем немецкую трубу Ostendorf с расчетным сроком службы 100 лет и ничего с ней случиться не может. Есть отечественные аналоги, но они легче, с более тонкой стенкой, а значит менее прочные. Когда держишь в руках Ostendorf – чувствуется основательность и качество. Да, он дороже, но разумно ли экономить на себе?

Если магистраль канализации более 10 м, то предусматривается место для ревизии, через которую можно прочистить трубу в любое время. Но мы с такой необходимостью еще не сталкивались. Ну, а если случилось немыслимое…, например, кто-то «забетонировал» вашу канализационную трубу и прочистить её невозможно. Что делать? Можно вывести новую трубу через стену. Как говорят евреи, это не проблема, а расходы. Мы уверены, что такой сценарий из области фантастики, но выход есть.

На рынке сегодня огромный ассортимент труб для теплого пола. Многие строители перешли на сшитый полиэтилен отечественного производства по 25-30 руб за метр. Не исключено, что такая труба прослужит долго, но мы не уверены. Теплый пол монолитится в плиту навсегда, а значит он должен быть «вечным». Мы не экспериментируем с инженерными системами наших клиентов и закладываем лучшие трубы от немецких лидеров: Rehau и Prineto. Да, такая труба стоит в 3 раза дороже отечественной, но вы не вспомните нас плохим словом и через 50 лет.

Тот же самый поход касается любых материалов в наших домах: качество на первом месте!

Иногда клиенты спрашивают нас сертификат на бетон. Опасаются, что мы сэкономили на марке бетона). Мы и сами беспокоимся за качество бетона на рынке, поэтому всегда покупаем бетон более высокой марки, чем в проекте, то есть с запасом прочности.

Мы закладываем водопровод из пищевой трубы ПНД, производства Политек. Эта труба не имеет запаха, выделений, потому что производится из первичного сырья.

Кроме того, если клиент способен до начала строительства предоставить схему розеток первого этажа, мы раскидаем каналы из ПНД трубы под будущую прокладку электрокабелей. Это сэкономит время электрика, а значит и ваши деньги. Не понадобится делать штробы в стенах, крепить кабель, а потом штукатурить.

С 2018г года мы предлагаем каждому клиенту жидкостной грунтовый теплообменник для приточно-вытяжной вентиляции с рекуперацией тепла.

Если пока нет возможности или желания покупать данное решение, то можно заложить закладные для будущей реализации. В этом случае вы сможете вернуться к вопросу хоть через 15 лет. Тоже самое касается теплового насоса и дополнительных каналов под электропитание уличных потребителей с любой стороны дома. С фундаментом Bauplatte вы получаете возможность модернизации дома в соответствии с требованиями времени.

Ниже видео с описанием работы ГТО внутри дома. Вы сможете понять какие параметры системы видит пользователь.

Если строительство дома ваш первый опыт, вы вряд ли можете учесть всё, что может понадобиться в будущем.

На самом деле можно с первого раза и сразу «хорошо». Мы знаем все сценарии будущего быта, и подготовили опросный лист для клиентов из более 20 пунктов. Анкета позволяет осознать и учесть все возможности загородного дома, которые существуют на рынке. Всех секретов нашего комплексного подхода раскрывать не будем, но часть пунктов покажем:

• Система автополива
• Электропитание бани
• Освещение участка (тропинки)
• Электропитание ворот забора
• Видеодомофон
• Электропитание питание зоны барбекю (беседки)
• Водоснабжение бани ХВС
• Водоснабжение бани ГВС (с рециркуляцией или без)
• Отопление бани
• Водоснабжение автомойки
• Ливневая канализация
• Грунтовый теплообменник вентиляции

На основании опросного листа разрабатывается проект, это непростая работа, требует от 1 до 2 недель, но мы её всегда выполняем.

Есть компании, которые занимаются только фундаментами и некоторые заказчики считают, что узкий специалист сделает работу лучше. Отчасти это справедливо, специалисты точно сделают быстрее. Но

Мы несколько лет получаем обратную связь от клиентов, которым мы построили не просто фундамент, а полностью дом со всеми внутренними и наружными инженерными системами, забором и благоустройством участка. Наш опыт позволил нам сформировать целостную картину на дом и в этом наше преимущество над компаниями, которые отвечают лишь за отдельные части проекта. При этом наш профиль – сложные технические решения.

«Готовый ноль» дома в нашем исполнении может включать в себя предустановленный пластиковый погреб Kellari под фундаментной плитой (или рядом с домом), смонтированную систему очистки сточных вод KoloVesi, кессон скважины Korsu, ливневая канализация дождевых стоков.

Законченный нулевой цикл позволит не возвращаться к земляным работам в будущем, привлекая отдельных специалистов. Это сбережет ваше время, а гарантия на все работы в одном месте – это залог вашего спокойного сна.

Часто строители УШП называют цену за фундамент без отмостки, якобы ее можно сделать позже. Мы считаем, что под утепленную плиту отмостку нужно делать до первой зимы, иначе не избежать промерзания грунта по краям плиты. Поэтому мы всегда называем стоимость изделия вместе с отмосткой.

У нас совсем нет материалов эконом сегмента. Всегда качественный утеплитель «честной» плотности, добротный бетон только от проверенных производителей (Бетон-экспресс Атомстройкомплекс, СВК-Бетон и Альфа-бетон), лучшие трубы и стальная марочная арматура.

Цена на фундамент Bauplatte в Екатеринбурге существенно колеблется от стоимости бетона и песка (дресвы) в месте строительства, характеристик плиты, количества инженерных систем. Свайный фундамент вместе с перекрытием 1го этажа, с утеплением, со всеми коммуникациями и теплым полом будет стоить тех же денег, а может и дороже.

Бывает строители называют привлекательную цену за полуфабрикат сваи + ростверк (без плит перекрытия, утепления и коммуникаций!) , и у заказчика может сложиться впечатление, что производители современных плит якобы имеют завышают цену. Это не так!

Стоимость работ в Bauplatte составляет лишь 35% от стоимости фундамента (~2500 руб/м2). Остальное — это высококачественные материалы и коммуникации, которые вы покупаете для Cебя любимого, возможно для своих потомков. Их можно удешевить, но это значит снижать качество и надежность фундамента. Экономить ли на себе при таких значимых приобретениях, как дом, каждый решает сам.

Мы сделаем хорошо.

Высылайте на почту [email protected] проект вашего дома, мы рассчитаем стоимость фундамента. Если вам нужно начать строительство как можно раньше, лучше свяжитесь с нами заранее, чтобы встать в наш график производства как можно ближе к началу сезона.

P.S. Видео о монтаже аналогичной опалубки плитного фундамента в Германии:

DOE Фундаменты зданий Раздел 4-1 Расположение изоляции

• Глава 4
• Рекомендации
• Расположение изоляции

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рис. 4-4. Возможные места для установки плиты на уровне пола

Изоляция включена в конструкцию плиты на уровне земли для двух целей:

1. Изоляция предотвращает потери тепла зимой и тепловыделение летом. Этот эффект наиболее заметен по периметру плиты, где в противном случае край плиты вступает в непосредственный контакт с наружным воздухом.
2. Даже в климатических условиях и местах на перекрытии (по периметру или посередине), где теплоизоляция плиты может не давать больших преимуществ с точки зрения энергии, теплоизоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции плит на уровне фундамента можно использовать самые разные методы (рис. 4-4 и 4-5). Надлежащая строительная практика требует поднятия плиты над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также сохранить дренажный слой под плитой над окружающей землей. Наиболее интенсивная теплопередача проходит через этот небольшой участок стены фундамента выше уровня земли, поэтому он требует особой тщательности при детализации и монтаже. Тепло также передается между плитой и грунтом, по которому оно мигрирует на внешнюю поверхность земли и в воздух. Теплообмен с почвой максимален на краю и быстро уменьшается по мере удаления от него. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

При проектировании системы теплоизоляции необходимо учитывать оба компонента теплопередачи плиты — по краю и через грунт. Изоляцию можно размещать вертикально снаружи стены фундамента или балки уклона. Этот подход эффективно изолирует открытый край плиты над уровнем земли и простирается вниз, чтобы уменьшить поток тепла от плиты перекрытия к поверхности земли за пределами здания. Вертикальная наружная изоляция (рис. 4-5а) является единственным методом снижения потерь тепла на краю монолитного балочно-плитного фундамента. Для фундаментов со стеновыми стенками основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в изоляции, что упрощает строительство. Одним из недостатков является то, что жесткая изоляция должна быть покрыта выше уровня защитной плитой, покрытием или гидроизоляционным материалом. Другое ограничение заключается в том, что глубина внешней изоляции зависит от глубины фундамента. Однако дополнительная внешняя изоляция может быть обеспечена за счет горизонтального удлинения изоляции от стены фундамента. Поскольку этот подход может контролировать промерзание вблизи основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (Рисунок 4-5a). Этот метод известен как «защищенный от мороза мелкозаглубленный фундамент» (FPSF). Вариант для неотапливаемых зданий показан на рис. 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить первоначальную стоимость строительства фундамента.

Внешняя изоляция должна быть одобрена для использования ниже уровня земли. Обычно ниже сорта используются три продукта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Бехлер и др., 2005). Экструдированный полистирол (номинальная R-5 за дюйм) является распространенным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но и теплоизоляционные свойства у него ниже. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективную R-значение на 35%-44%. Исследования, проведенные в Национальных лабораториях Ок-Риджа, изучали содержание влаги и тепловое сопротивление изоляции из пенопласта, подвергавшейся воздействию ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцати лет исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell, 2010).

Рис. 4-5. Возможные места для плиты на уровне изоляции

Изоляция также может быть размещена вертикально на внутренней стороне несущей стены или горизонтально под плитой. В обоих случаях сокращаются потери тепла от пола и устраняются трудности с укладкой и защитой наружной изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плитой не ограничена в этом отношении. Обычно утепляют наружные 2-4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль за конденсацией является важным фактором, наряду с использованием тепловой энергии. Очень важно изолировать стык между плитой и фундаментной стеной, когда теплоизоляция размещается внутри фундаментной стены или под плитой. В противном случае значительный объем теплопередачи происходит через тепловой мост на краю плиты. Толщина изоляции на этом этапе обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом наружная изоляция расположена вертикально и горизонтально для предотвращения промерзания основания.

Другим вариантом изоляции плиты фундамента на уровне грунта является размещение изоляции над плитой перекрытия (Рисунок 4-5c). Это может быть единственным вариантом для модернизации приложений. Это может быть уместно и для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут использоваться для стеновых панелей плиты на уровне земли. К ним относятся изолированные бетонные формы (ICF), плиты с постнапряжением и системы, в которых изоляция из пенопласта размещается между двумя слоями монолитного бетона.

Для получения дополнительной информации посетите страницу Минимальные тепловые мосты и изоляционные фундаменты в Центре решений Building America.

Вам нужно положить жесткую изоляцию под бетонную плиту? [Объяснение]

Если вы планируете утеплить свой дом для проекта строительства дома, вам может быть интересно, нужно ли вам укладывать жесткую изоляцию под бетонную плиту.

Жесткая изоляция под бетонной плитой является неотъемлемой частью жилищного строительства, поскольку она повышает энергоэффективность здания, контролирует влажность и снижает затраты на электроэнергию. Хотя изоляция вашей бетонной плиты с помощью жесткой изоляции может отличаться в зависимости от местных строительных норм и правил, установка такой изоляции внутри вашего дома является хорошим решением.

Если вы хотите изолировать свою бетонную плиту жесткой изоляцией, очень важно знать соответствующую информацию, в том числе о различных используемых изоляционных материалах, строительных нормах, стоимости и о том, как правильно изолировать бетонные полы.

Вот подробное руководство обо всем, что нужно знать об изоляции из жесткого пенопласта под бетонными плитами.

Какая изоляция обычно укладывается под бетонную плиту?

Изоляция бетонных плит необходима, поскольку она помогает поддерживать постоянную температуру в помещении, улучшает контроль влажности, повышает энергоэффективность и экономит счета за электроэнергию.

Одной из наиболее распространенных форм изоляции, используемой под бетонной плитой, является изоляция из жесткого пенопласта, например пенополистирола (EPS), экструдированного полистирола и полиизоцианурата (Polyiso).

Пенополистирол (EPS), также известный как картон, представляет собой легкий, жесткий изоляционный пенопласт с закрытыми порами. Он сделан из синтетических материалов, называемых крошечными шариками полистирола. Они проходят через термопластичный полистирол, который воздействует на шарики паром или теплом с пентаном, чтобы смягчить, расширить, сформировать и сплавить вместе.

EPS Изоляция также состоит из 2 % пластика и 98 % захваченного воздуха со средним значением R от 3,6 до 4,0 на дюйм. Этот тип изоляции из жесткого пенопласта имеет несколько пределов прочности на сжатие, чтобы выдерживать силы и нагрузки обратной засыпки, обеспечивая гибкость, долговечность и стабильность размеров. Это также самый дешевый тип жесткой пеноизоляции и более устойчивый к влаге.

Тем не менее, пенополистирол под плитной изоляцией проницаем для молекул воды и имеет минимальное водопоглощение, но соответствует стандартам Американского общества по испытаниям и материалам (ASTM). Он также является наиболее паропроницаемым из всех видов утеплителя и не теряет теплотворную способность с течением времени.

Экструдированный полистирол представляет собой изоляционную плиту из термопластичного полимерного пенопласта с закрытоячеистой структурой, представленную в розовом, синем и зеленом цветах. Он сделан из твердых кристаллов полистирола или смолы, полученной в процессе экструзии, где он смешивается и расплавляется с добавками в экструдере для создания вязкой жидкости. Затем жидкая форма расширяется с помощью вспенивающего агента, а затем выдавливается в желаемую форму через головку.

Изоляция XPS имеет среднее значение R-значения от 4,5 до 5,0 дюймов, что указывает на высокий уровень эффективности изоляции. Этот тип утеплителя из жесткого пенопласта также обладает устойчивостью к сжатию и морозостойкости. Он также не разлагается быстро и обладает большей влагостойкостью, чем утеплитель из пенополистирола. Однако XPS под плитной изоляцией дороже, обладает меньшими водопоглощающими свойствами, чем EPS, и со временем теряет R-значение.

Полиизоцианурат, также известный как PIR, представляет собой термореактивную изоляцию из жесткой пенопластовой плиты с закрытыми порами. Он состоит из двух жидких химических веществ: изоцианурата и полиола, которые объединены катализатором, который перестраивает и сплавляет молекулы. Затем вспенивающий агент используется для создания закрытых ячеек и антипиренов для формирования жесткой полиизоциануратной изоляционной плиты, зажатой между двумя облицовочными панелями.

Изоляция Polyiso имеет среднее значение R 6,5-6,8 дюймов, которое не теряется со временем, что является самым высоким значением R на дюйм среди всех трех типов жесткой пеноизоляции. Он обеспечивает высокую энергоэффективность и повышает структурные и тепловые характеристики, обеспечивая превосходную изоляцию

Он также помогает уменьшить конденсацию воды, эксфильтрацию и инфильтрацию воздуха, уменьшая потери тепла. Кроме того, утеплитель Polyiso под плитами обладает влаго- и огнестойкостью, а также высокой паропроницаемостью.

Строительные нормы и правила для жесткой изоляции

Строительные нормы и правила для жесткой изоляции Требования могут различаться в зависимости от того, где вы живете. В целом, Международный кодекс энергосбережения (IECC) определяет минимальные требования к энергоэффективности для зданий с использованием предписывающих и связанных с характеристиками положений. Например, требуется изоляция из твердой пены, если поверхность ниже уровня земли менее чем на 12 дюймов.

В разделе R402.2.10 IRC также предписывается наличие как минимум изоляции R-10 в климатических зонах с 4 по 8. Для климатических зон с 1 по 3 установка изоляции из жесткого пенопласта под бетонную плиту не является обязательной, но лучше иметь ее для повысить энергоэффективность. Если вы устанавливаете плиты с подогревом в зонах с 1 по 3, изоляция из жесткого пенопласта должна быть на глубину фундамента или 2 фута.

Поскольку это зависит от вашего местоположения, лучше проверить местные строительные нормы и правила для получения более точных требований к жесткой пеноизоляции под бетонной плитой.

Обязательно ли использовать пароизоляцию под бетонной плитой?

Пароизоляция под бетонной плитой необходима, так как она укрепляет основание бетонной плиты. Это предотвратит проникновение влаги в бетонную плиту, поскольку со временем вода имеет тенденцию впитываться в изоляцию из жесткого пенопласта.

Американский институт бетона требует, чтобы пароизоляционный слой имел толщину не менее 10 миль (одна тысячная доля дюйма), чтобы выдерживать тяжелые строительные работы на бетонном основании. Более высокий диапазон может также потребоваться, если материал имеет острые углы. Кроме того, пароизоляция должна иметь коэффициент влагопроницаемости 0,3 промилле, что означает, что через барьер может пройти только 0,3 гран водяного пара.

Кроме того, согласно IRC, в подразделе R506.2.3, для бетонных плит, которые будут установлены в отапливаемых конструкциях, требуется пароизоляция толщиной не менее 6 мил. Также лучше проконсультироваться с вашими местными строительными нормами для получения более точных требований.

Сколько стоит жесткая изоляция?

Точная оценка стоимости изоляции из твердой пены может сильно различаться в зависимости от факторов, включая материал для изоляции из твердой пены, местоположение и размер, стоимость рабочей силы, уровень сложности, а также то, является ли дом новым или уже существующим.

В целом средняя стоимость теплоизоляции из жесткого пенопласта составляет от 1,50 до 5,00 долларов США за квадратный фут. Общая стоимость процесса установки может варьироваться от 2500 долларов США (низкая стоимость), 3000 долларов США до 10000 долларов США (средняя стоимость) и 24000 долларов США (высокая стоимость).

Изоляционный материал из жесткой пены также значительно повлияет на фактическую стоимость установки, и цена может варьироваться в зависимости от толщины плиты и ее R-коэффициента.

Как правило, изоляция из пенополистирола может стоить от 0,25 до 0,35 долларов за квадратный фут, а изоляция из пенополистирола — от 0,40 до 0,50 долларов за квадратный фут. Полиизо, самый дорогой из трех типов, стоит примерно от 0,40 до 0,60 долларов за квадратный фут для самой пенопластовой плиты.

Как изолировать бетонный пол перед заливкой

Перед изоляцией бетонных полов лучше всего проконсультироваться с местным метеорологическим бюро о градусо-днях отопления в вашем районе или о количестве дней, в течение которых зданию требуется энергия для обогрева. Он также используется для определения подходящей глубины изоляции и R-значения.

Первый шаг – измерить ширину и длину плиты и умножить их, чтобы определить количество необходимой жесткой пеноизоляции для покрытия бетонной плиты. Не забудьте измерить по периметру плиты.

Далее необходимо выкопать участок на 12 дюймов ниже плиты для изоляции и насыпного материала и засыпать 4 дюйма гравия или щебня, разгребая гравий в выемке по всей площади пола.

Уложите выбранный пароизоляционный материал до полного покрытия площади, используя клейкую ленту или другие строительные ленты, чтобы скрепить материал. Не забудьте добавить изоляцию по краям для дополнительной изоляции, защищая бетонный пол от проникновения холодного воздуха.

Затем вы также можете добавить 2 дюйма песка, сгребая его поверх изоляции. Наконец, залейте бетоном изолированную зону, пока она не будет полностью покрыта. Используйте грабли или лопату, чтобы выровнять залитый бетон.

Какую изоляцию использовать под бетонным полом гаража

Различные изоляционные материалы, которые можно использовать для изоляции под бетонным полом гаража, включают жесткую пену, стекловолокно, барьеры для излучения, отражающую изоляцию, целлюлозу и пенопласт.

Во-первых, также важно не забыть заполнить воздушные зазоры в вашем неизолированном гараже, прежде чем начинать проект изоляции гаража.

Изоляция цокольного этажа с жесткой пеной

Жесткие пенопластовые изоляционные материалы, обычно используемые для цокольных полов, включают EPS, XPS, Polyiso и полиуретановую пену с закрытыми порами.
