Пеноплекс с облицовкой под сайдинг

Оглавление Скрыть ▲ Показать ▼

•   › Этапы утепления дома пеноплексом под сайдинг
•   › Последовательность монтажа сайдинга
•   › Утепление кирпичных стен с внешней стороны пенополистиролом

Утепление домов считается актуальным вопросом для широт с континентальным климатом. Помимо минеральной ваты и пенопласта, существуют утеплители нового поколения, которые применяют застройщики.

Не секрет, что осуществить самостоятельное утепление стен снаружи пеноплексом с обшивкой сайдингом крайне экономично и довольно просто.

Именно поэтому, данный материал прекрасно подходит для наружного и внутреннего утепления постройки. Утеплитель ЭППС получают посредством пресса, поэтому плотность этого утеплителя намного превышает пенопласт.

Что же такое сайдинг и почему он нужен для обшивки? Сайдингом называют наружную облицовку стен постройки, которая выполняет несколько функций:

1. Защищает здание от воздействий снаружи, а также осадков и прочих погодных условий;
2. Эстетическая составляющая – представительный декор фасадной стороны здания.

Для утепления старого дома и придания ему современного вида снаружи, нет ничего проще, чем пеноплекс и обшивка сайдингом. Оба эти материала просты в монтаже и способны прослужить до 50 лет. Утепление стен снаружи или пеноплекс под сайдинг – довольно известный метод, хоть назвать его экономичным нельзя. Экструдированный пенополистирол – не самый дешевый из утеплителей, но это с лихвой компенсируется его теплоизолирующими свойствами.

Прежде чем погрузиться в чтение материала этой статьи предлагаем в другом нашем материале ознакомиться с информацией про отделку фасада утепленного пенополистиролом. Наверняка это будет полезным дополнением. Решив провести современное утепление пеноплексом, стоит помнить о нескольких вещах:

• Экструдированный пенополистирол при обычном утеплении стен подходит только для нижнего яруса дома, цокольного этажа;
• Если вы намерены использовать его на более высоких ярусах – конструкция должна быть обязательно вентилируемой, и это должен быть не просто пеноплекс под обшивкой сайдингом, а фасадные плиты;
• Для частного, коттеджного домостроения обычно используется виниловый сайдинг, для отделки многоэтажных зданий утеплитель под металлосайдингом входит в систему навесных фасадов в виде фасадных плит;
• Технология сборки пеноплекса под облицовку не требует армирования, в отличие от случаев, когда в качестве финишной отделки используется штукатурка;
• Экструдированный пенополистирол не конфликтует с бетоном и газобетоном, силикатным и глиняным кирпичом. Утеплить стены пеноплексом с учетом сайдинга в деревянных домах можно, но нужно действовать крайне осторожно, так как дерево крайне недоверчиво к современным утеплителям.

Этапы утепления дома пеноплексом под сайдинг

Технология утепления и отделки цоколя предусматривает расчет теплового сопротивления стен дома и определение того, какой толщины нужен слой теплоизоляции. Для наружного утепления стен нет смысла брать материал тоньше 4-5 см, так как это экономически невыгодно. В таком случае лучше использовать другой вид теплоизоляции, либо обойтись вовсе без него, монтируя сайдинг прямо на фасад. Необходимое тепло можно будет дополучить посредством внутренней отделки. Все этапы можно разбить на две части – монтаж утеплителя и монтаж сайдинга. Проводятся эти работы по правилам, предусмотренным технологией для каждого из материалов.

Сперва, нужно решить, каким способом нужно монтировать пеноплекс с облицовкой сайдингом. К примеру, его можно прикрепить на стены клеем для теплоизоляции либо закрепить на предварительно установленную обрешетку. На цоколе обычно используют клей. Дополнительно крепят теплоизоляционные плиты к стене пластиковыми креплениями-грибками. Располагать их по возможности регулярно, рядами.

Последовательность монтажа сайдинга

Многих интересует вопрос, как крепить сайдинг на пеноплекс и с чего именно начинать? Для начала, нужно сделать обрешетку из деревянных реек, или специального металлического профиля. Его монтируют сквозь утеплитель к стене, используя дюбель-гвозди, либо длинные саморезы. Нужно убедится, что рейки закреплены надежно и в то же время не сминают теплоизоляцию. При монтаже их можно опирать на шляпки грибков, которые мы для этого и «выстраивали» в ряды. Иной способ – заранее, во время приклеивания пеноплекса, закрепить на стене кронштейны, за которые после будут держаться планки. Монтаж сайдинга на пеноплекс должен осуществляться с зазором не менее 2 см, а значит, таковой должна быть и минимальная толщина обрешетки. Обшивка сайдингом по пеноплексу проводится согласно технологии, предусмотренной для монтажа сайдинга с использованием стартовых и финишных планок, уголков и прочих элементов.

Еще раз отметим такой момент – утепление дома пеноплексом под сайдинг требует точных расчетов слоя теплоизоляции. Если отнестись к этому пренебрежительно, может сместиться «точка росы» — точка конденсации влаги в стене. Тогда в доме неизбежно появится сырость.

Использовать или нет пеноплекс для утепления – дело хозяйское. Одни склоняются к такому варианту из-за относительно несложного монтажа, другие, напротив, считают, что пеноплексу нет места в утеплении дома выше фундамента. Изучив все доступные материалы, спросив мнение профессионалов, каждый сам сделает свой выбор.

Утепление кирпичных стен с внешней стороны пенополистиролом

Качественное утепление кирпичного дома снаружи пенополистиролом под сайдинг процесс не простой и требующий специальных знаний и навыков.

Строения из кирпича славятся своей длительной эксплуатацией и выносливостью, но у данного строительного материала есть весомый недостаток — высокая теплопроводность. Именно поэтому, кирпичные дома нуждаются в профессиональном утеплении и отделке. Для начала специалисты выполняют теплотехнический расчет, который состоит в вычислении нужного расчетного сопротивления для стен строения. Данная особенность поможет провести правильное утепление стен кирпичного дома не только снаружи, но и внутри.

Некоторые специалисты рекомендуют утеплять фасад домов экструдированным пенополистиролом, поскольку именно этот материал заслужено считается лучшим утеплителем наружного типа в регионах с жесткими погодными условиями и высоким содержанием влаги в воздухе. Речь идет о территориях с морским климатом. В более стабильных регионах вполне достаточно осуществить монтаж пеноплекса под сайдинг на стенах сооружений.

Существует мнение, что пенополистерол и пеноплекс функционально практически вечны, но так ли это? Это суждение действительно оправдано, поскольку особенности молекулярного строения данных материалов таковы, что они героически переносят воздействие воздуха, солнечной радиации, влаги, света, и т.д. Стоит учесть, что из-за чрезмерного и постоянного воздействия, к примеру, солнечных лучей на отделку, он утратит свои теплоизоляционные свойства. Утеплители стен способны выдержать около 50-ти циклов заморозки и разморозки под облицовкой.

Монтаж данных теплоизоляционных материалов снаружи и внутри, как уже было упомянуто выше, нуждается в руке профессионала. К числу дополнительных особенностей стеновых утеплителей относят:

• Легкий вес и простота монтажа;
• Простота установки обрешетки на материал и конечной облицовки;
• Повышенная устойчивость к сжатию;
• Легкость в транспортировке, дополнительной обработке (укладка, резка), а также хранении;
• Воздухопроницаемость ЭППС и непроницаемость пеноплекса.

Если делать выбор в сторону внешнего утеплителя стен жилого строения, то однозначная победа достанется именно пенополистиролу как материалу, который дышит и просто крепится. В таком случае потребность в дорогостоящей пароизоляции внутри дома — попросту отпадает. Помещение удостоится дополнительного комфорта благодаря дышащим стенам, несмотря на облицовку, и сэкономленным средствам.

Основные моменты по утеплению фасада дома снаружи пенопластом своими руками под сайдинг Утепление дома снаружи пеноплексом, своими руками под сайдинг

Дом, возведенный из любого материала, способен терять тепло через стены, крышу и другие элементы строения. Даже если не экономить на отоплении не всегда, получается, достигнуть оптимального температурного режима.

Потому следует позаботиться об утеплении дома снаружи пеноплексом своими руками под сайдинг. Один материал способен надежно удержать тепло в помещении, а второй — преобразит дом снаружи.

Содержание:

• 1 Об теплоизоляторе
  • 1. 1  Технология изготовления
  • 1.2 Конструктивные особенности
  • 1.3 Область применения, можно ли выполнять работы самому, своими руками
• 2 Подготовительные работы
  • 2.1 Деревянное основание
  • 2.2 Кирпичная основа
• 3 Изготовление каркаса и пароизоляция
  • 3.1  Деревянный каркас
  • 3.2 Металлическая обрешетка
• 4 Инструкция по теплоизоляции дома снаружи
  • 4.1 Теплоизоляция стен минеральной ватой
  • 4.2 Монтаж теплоизолятора
• 5 Крепление направляющих элементов
• 6  Советы профессионалов

Об теплоизоляторе

Материал популярен и в частном строительстве, и в производственных масштабах. Все благодаря ряду преимуществ, которыми обладает пеноплекс:

1. Минимальные показатели проводимости тепла. Благодаря чему он сохраняет весь теплый воздух внутри дома.
2. Влагоотталкивающие свойства. Материал совсем не впитывает влагу, а значит ему не страшны ни плесень, ни грибок, которые любят поселяться именно в теплой и влажной среде.
3. Более прочный, чем пенопласт.
4. Длительный срок эксплуатации.
5. Можно использовать для утепления строений из газо и пенобетона, а также силикатного кирпича.
6. Наличие шумоизолирующих свойств.
7. Простота обработки и монтажа. Нет необходимости обзаводиться специфическим инструментарием, если все работы застройщик будет выполнять своими руками.

По всей видимости, пеноплэкс действительно заслуживает на популярность, поскольку положительных характеристик очень много.

 Технология изготовления

Утеплитель является близким родственником пенопласт, поскольку также изготавливается из шариков полистирола. Но есть некоторые отличия в технологическом процессе, позволяющие создать материал с улучшенными характеристиками.

• бункер – загружаются полистирол, антипирены (снижают воспламеняемость материала) и другие добавки. Здесь все перемешивается;
• екструдер – в данной машине компоненты сплавляются и еще несколько раз перемешиваются.
  Кроме того, присоединяется еще один компонент – вспениватель, который создает большое количество ячеек, заполненных воздухом;
• формирование листов с помощью валиков или пластин.

Благодаря такому производству получается пеноплекс, подходящий для утепления практически всех строений и важных коммуникаций.

Конструктивные особенности

Как уже упоминалось выше, состоит из большого количества ячеек, заполненных воздухом. Около 98% объема пеноплеска это воздух, и всего лишь 2% — сам полистирол. При этом на срезе четко видно, что структура однородная, а пузырьки равномерно размещены по всему пласту утеплителя.

С уроков физики известно, что воздух плохо проводит тепло, то есть долго нагревается и остывает. Благодаря этому материал и обладает теплоизоляционными свойствами.

Область применения, можно ли выполнять работы самому, своими руками

Поскольку пеноплекс обладает большим количеством положительных характеристик
как теплоизоляционный материал то применяют его для утепления:

1. Фасадов в частном строительстве.
2. Цоколей и фундаментов.
3. Лоджий и балконов.
4. Внешних стен промышленных объектов и строений общественного назначения.
5. Различных трубопроводов.
6. Необходимые инструменты

Выполняя утепление дома снаружи пеноплексом своими руками под сайдинг, не придется покупать какие-либо особенные инструменты. Вполне достаточно обычного набора, который есть у любого ответственного хозяина. Потребуется следующие инструменты:

• карандаш или марке, для разметки;
• рулетка для измерений;
• строительный уровень и отвес для определения горизонтали и вертикали;
• молоток или шуруповерт;
• перфоратор для проделывания отверстий под кронштейны;
• канцелярский нож или обычный острозаточенный нож, ножовка для разрезания листов пеноплекса.

Что точно нужно приобрести в строительном магазине так это крепежные элементы, то есть дюбеля-зонтики.

Подготовительные работы

Для выполнения любых работ необходимо тщательно подготовить основания. Не стоит пропускать данный этап, даже если дом совсем новый, а для старых строений тем более. Наличие грибковых отложений под пеноплексом поспособствует быстрому разрушению основной конструкции. Ведь грибок и плесень отлично себя чувствуют в теплой и влажной среде.

Если на стене останутся трещины, то они станут мостиками холода. А это значит, что эффективного утепления не будет. При этом владелец сложит всю ответственность, на бригаду выполнявшую работу или же на материал. Разные основания требуют особенного подхода на подготовительном этапе, потому рассмотрим два варианта:

• деревянное строение;
• кирпичный дом.

Деревянное основание

Дерево – это по праву считается экологически чистым материалом. В таком доме чувствуешь себя легко и уютно. Но при этом материал является недолговечным. Достаточно быстро поглощает влаги из окружающей среды и при этом теряет привлекательность, и даже теплоизоляционные свойства. Потому подготавливая деревянное основание под пеноплекс, внимательно относятся к:

1. Наличию плесени, грибка или насекомых на основании. Все тщательно убирается и обрабатывается специальным антисептическим составом, а также средством с влагоотталкивающими свойствами.
2. Перепадам на стене. Если есть сильно выступающие места их лучше стесать или убрать другим способом.
3. Трещинам. Если дом построен из оцилиндрованных бревен, то нужно законопатить межвенцовое пространство натуральным материалом и только после этого приступать к обшивке пеноплексом.
4. Если есть подгнившие детали, их заменяют и усиливают.
5. Новому дому дают время на естественную усадку.

К тому же не забудьте снять все навесные конструкции, которые могут создавать неудобства в процессе отделки дома. А все металлические детали, которые не снимаются, покрывают специальным составом, защищающим от коррозии.

Кирпичная основа

Кирпичное основание также требует тщательной подготовки. Основные этапы практически не отличаются от деревянного дома:

• освобождение стен от навесных конструкций;
• заделывание трещин и впадин – для этого используют цементный раствор;
• очищение основания от пыли, пятен и грибка. Здесь требуется правильно подобрать средства, подходящие для обработки кирпича;
• новое строение требует времени на усадку.

Если сделать все самостоятельно, но правильно, то помещения станут теплыми и надежными, а отделка из сайдинга укроет и утеплитель, и основные конструкции от негативного воздействия окружающей среды.

Изготовление каркаса и пароизоляция

Для того чтобы прикрепить пеноплекс к стене устанавливать дополнительный каркас нет необходимости. Материал надежно фиксируется на клей и механическими крепежами к основанию. Но для закрепления сайдинга на пеноплекс нужна обрешетка. Ее можно сделать из:

1. Деревянных брусьев.
2. Металлического профиля.

Но перед тем как начинать процесс утепления следует покрыть стены гидроизоляцией. Для этого используют пароизоляционную мембрану или битумную мастику. Если это будет пленка, то ее начинают укладывать снизу стены, так, чтобы последующий слой покрывал предыдущий на 10–15 см.

Стыки проклеивают скотчем, мембрану фиксируют строительным степлером. Мастикой обрабатывают всю поверхность, не упуская ни одной детали. Обязательнодают полностью высохнуть слою.

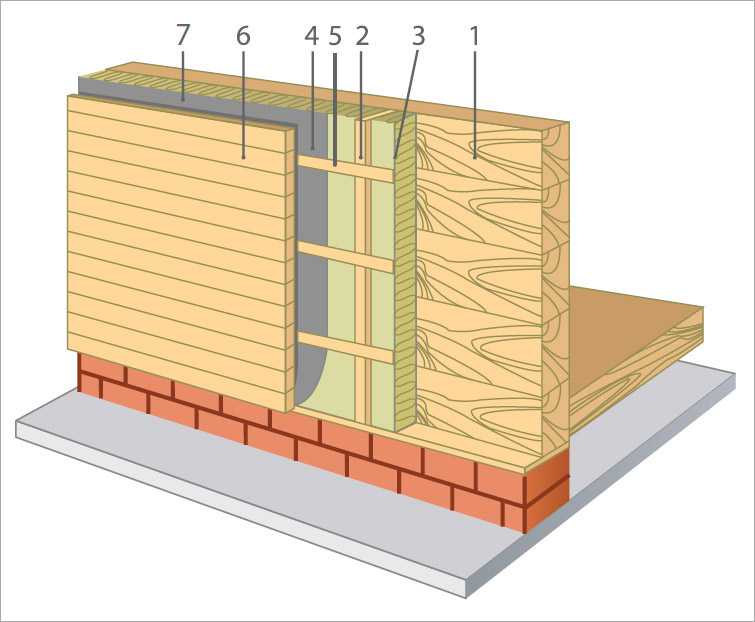

 Деревянный каркас

Обрешетка из дерева способна выдержать виниловые панели, но для металлосайдинга потребуется что-то попрочнее. Деревянные детали покрывают защитным составом, который поможет продлить срок службы.

Каркас из дерева устанавливают уже поверх пеноплекса, только нужно дождаться полного высыхания клеевого состава, на который был прикреплен теплоизолятор. Для фиксации обрешетки выбирают фасадные дюбеля, длина которых равно толщине утеплителя, умноженной на 2.

Такой каркас послужит не только несущей конструкцией для сайдинга, но и создаст вентиляционный зазор. Для теплоизоляции из пеноплекса просто необходимо оставлять такой промежуток для естественного выведения излишков пара.

Металлическая обрешетка

Если для монтажа сайдинга выбран металлический профиль, то кронштейны придется зафиксировать еще до крепления утеплителя. Потому придерживаются следующего плана:

• укладка гидроизоляции;
• разметка под кронштейны;
• установка кронштейнов;
• фиксация пеноплекса;
• крепление направлющих.

Для того чтобы утеплитель можно было разместить удобно в тех местах где стоят кронштейны, в пеноплексе проделывают отверстия и надевают на детали. Обязательно теплоизоляционный материал приклеивают, а потом дополнительно фиксируют дюбелями.

После того как наружные стены будут обшиты утеплителем, закрепляют направляющие для фиксации сайдинга. Благодаря этому будет создан и вентиляционный зазор.

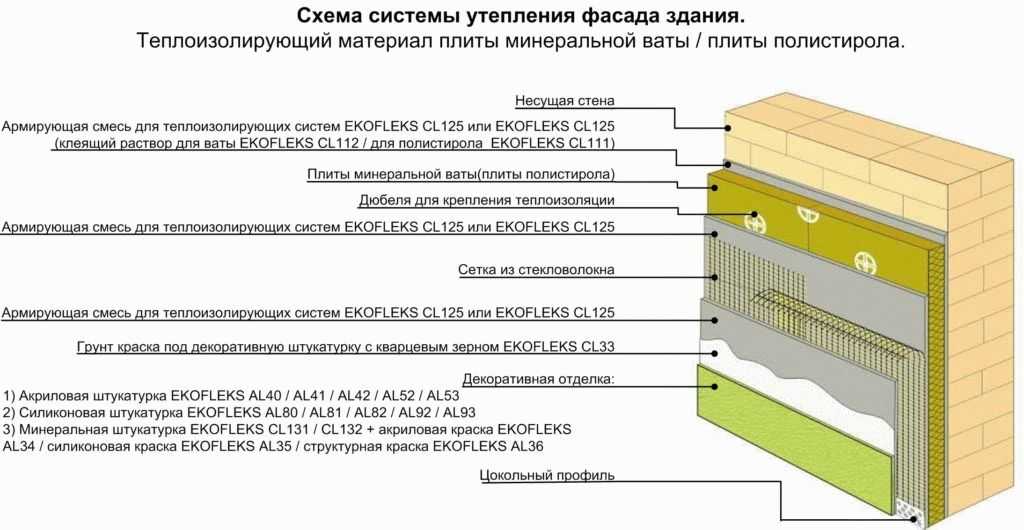

Инструкция по теплоизоляции дома снаружи

Технология отделки стен данным утеплителем достаточно проста. Новичок вполне справится с заданием самостоятельно. Единственное что придется сделать внимательно, изучить теоретические основы процесса. Если придерживаться инструкции, то проблем возникнуть не должно.

Теплоизоляция стен минеральной ватой

Чтобы прикрепить минеральную вату под сайдинг к основанию потребуется сделать дополнительную обрешетку, которая будет дополнительной опорой для утеплителя. Схема действий примерно такова:

1. Укладка гидроизоляции.
2. Установка каркаса для минваты.
3. Монтаж минераловатных матов.
4. Укладка еще одного слоя гидроизоляции.
5. Фиксация утеплителя и мембран дюбелями с широкими шляпками. Чтобы фиксация была надежной, на один мат приходится 5 механических крепежей.
6. Установка каркаса под сайдинг.

В этом случае вся конструкция будет максимально надежной и утеплитель со временем
не осядет.

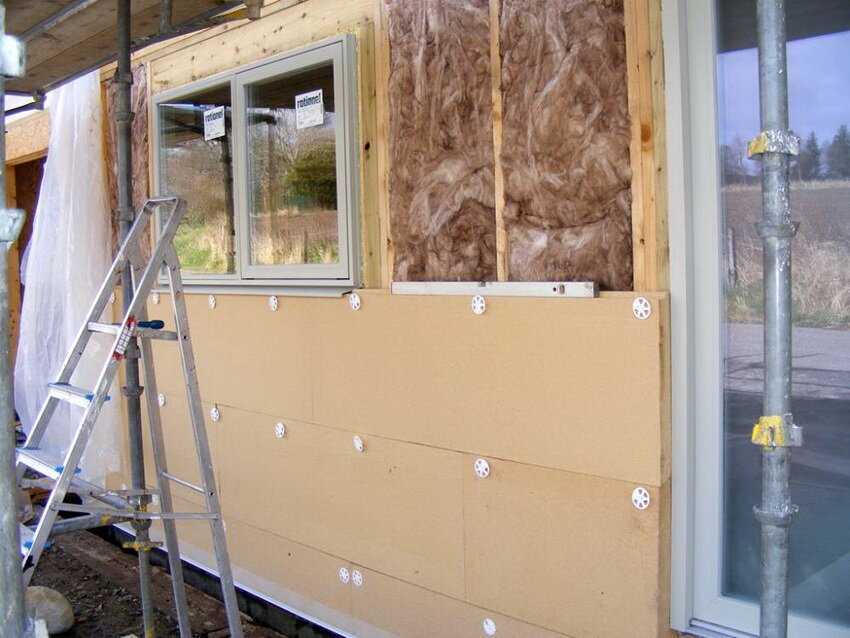

Монтаж теплоизолятора

Что касается пеноплекса, то здесь монтировать дополнительный каркас под утеплитель не нужно. Что значительно уменьшает срок выполнения работ. Чтобы утеплитель был зафиксирован надежно, придерживаются такого плана:

• над фундаментом или цоколем устанавливают стартовый профиль;
• отделку начинают от нижнего угла дома;
• на лист пеноплекса по периметру наносят клеевой раствор, а в центре делают несколько ляпов;
• укладывают нижний край элемента в стартовый профиль и плотно прижимают к основанию;
• следующий лист покрывают клеем и плотно прикладывают к первому листу;
• так отделывают первый ряд;
• в следующем ряду листы сдвигают в сторону, на половину длинны. Такой способ крепления поможет избежать совпадения швов, а значит, конструкция будет прочнее;
• обшивают всю стену.

Когда клей подсохнет, приступают к механической фиксации пеноплекса. При помощи перфоратора проделывают отверстия. В них устанавливают дюбеля, после чего вкручивают сердцевину.

Крепление направляющих элементов

Под сайдинг нужно правильно выставить направляющие. Если панели будут устанавливаться горизонтально, то профили выставляются вертикально. Элементы размещают равномерно, а расстояние между ними подходит под расстояние между отверстиями в перфорированной кромке.

Для панелей, которые устанавливаются вертикально подойдет горизонтальная обрешетка. В этом случае также все детали размещаются равномерно. Не стоит закреплять направляющие слишком близко друг к другу. Оптимальным будет расстояние 40-50 см. Во время фиксации обязательно контролируйте, насколько ровно прикреплены как профили, так в дальнейшем и панели сайдинга.

 Советы профессионалов

Для утепления дома пеноплексов совсем ненужно подбирать особые погодные условия. Достаточно чтобы не лил дождь или не шел снег. От температуры окружающей среды будет зависеть длительность высыхания клеевого раствора, но качество сцепляемости не влияет.

Перед тем как покупать материал и выполнять все своими руками, все же посоветуйтесь с профессионалами. Может, для конкретного строения лучше подобрать другой утеплитель или материал для отделки. К тому же мастер, который знает свое дело, поможет точно подсчитать количество материалов и толщину утеплителя.
