Утепление свайно-ростверкового фундамента на зиму

В последнее время вопрос максимального сохранения тепла в доме интересует практически каждого. Существует много разных способов как это сделать, и одним из них является утепление несущей строительной конструкции, которая берет на себя основную нагрузку всей постройки – фундамента. Поговорим о том, как утеплить свайно-ростверковый фундамент.

Можно ли свайный фундамент делать зимой?

Сначала разберемся, можно ли свайный фундамент делать зимой? Если речь идет об обычном бетонном фундаменте, то конечно же нельзя. Но свайно-винтовой фундамент вы можете устанавливать даже при самых низких показателях температуры, совершенно не в ущерб его качеству и надежности. При этом для бетонирования свай используются сухие соединения заливки.

Нужно ли утеплять свайно-ростверковый фундамент?

Давайте теперь посмотрим, нужно ли утеплять свайно-ростверковый фундамент при строительстве. Это сделать целесообразно, и именно из-за того, что без хорошей термо и гидроизоляции именно ростверк может дать сбои и трещины при усадке постройки, что сразу же ударит по монолитности вашего здания.

Это единственная прореха подобного материала, поэтому подчеркнем еще раз – утепление ростверка свайного фундамента при возведении вашего здания крайне необходимо.

Материалы-утеплители: характеристика и стоимость

Вначале заготовьте материалы для утепления. Какие именно их виды по характерным данным выбрать, определите после того, как произведете расчет, показывающий условия и интенсивность проникновения морозов и влаги к фундаменту.

Натуральные утеплители

1. Paroc Linio 80, теплоизоляционные плиты для штукатурных систем. Эти ламели или полосы минеральной ваты не пропускают холод, но для того, чтобы не проникала в них влага, нужно подослать дополнительно гидроизоляцию.
2. ROCKWOOL LAMELLA MAT, каменная вата. Не пропускает холод и влагу. Очень практична и удобна в работе. Практически в половину дешевле первого утеплителя.
3. Steico Isorel, экологический, натуральный древесноволокнистый изолятор. Так же, как и в первом случае, хорошо удерживает тепло, но, чтобы не попадала влага, лучше параллельно гидроизолировать исходный материал. Достаточно бюджетный.
4. А также используют простые опилки, паклю или фанеру.

Пенополиуретан

Пенофол

Инновационная продукция, представляющая из себя смешанное пленочно-рулонное сырье. Очень удобен в работе, благодаря присутствию клеевой стороны. Водонепроницаемый и теплоустойчивый.

Минеральная вата

Это внешне похожий на вату текстиль, в структуре которого перемешаны стекло, доменный шлак и сплавы горных пород. Не поддается горению. Легко переносит смену температурного режима. Отлично изолирует звук и тепло.

Экструдированный пенополистирол

Это по сути пенопласт, но без множества его недостатков. Обладает сильной жаростойкостью, а также хорошо противостоит химическим раздражителям. Материал крепкий и долговременный. Правда стоит дороговато.

Пенопласт (беспрессовый пенополистирол)

Пожалуй, самый дешевый, но удачный вариант утепления. Показывает высокий уровень защиты от воды и мороза. Легко устанавливается. Правда при монтаже также легко может повредиться, это нужно учитывать. Но служит длительное время.

Технологии утепления

Утеплить ростверк можно множеством способов, мы обратим внимание на самые лучшие из них.

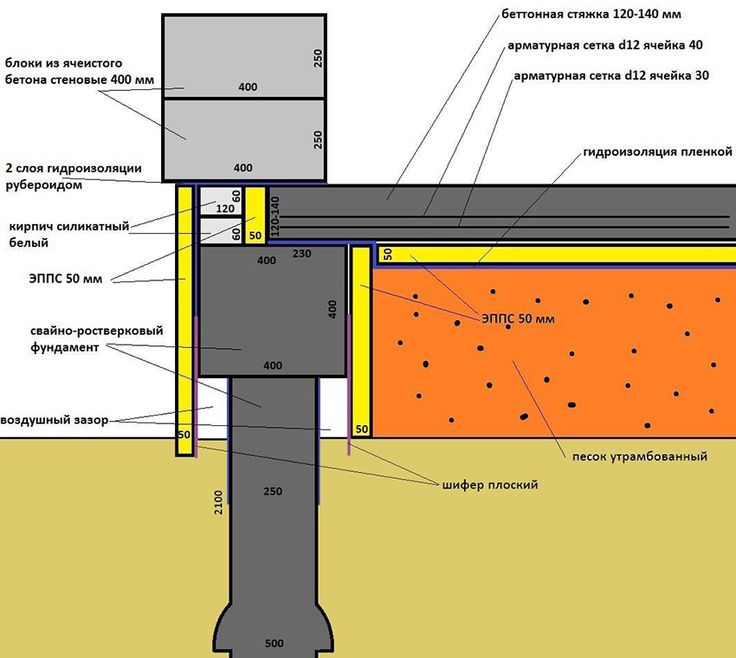

Свайно-ростверковых оснований

Подобный вариант рассчитан на изоляцию от воды и холода наружного слоя фундамента.

Для такого утепления ростверка на сваях выполняются следующие действия:

1. Сначала битум. Его заливают слоем в цокольный этаж, он заполняет все бока ростверка снаружи и тем самым уже создает ему основательную безопасную защиту.
2. Далее пенополистирол. Сырье приклеивают на ровную плоскость самого ростверка или битума, которым вы его предварительно покрыли. Надежно и на долгие годы.
3. Обязательно «задуйте» все швы пеной монтажной, чтобы через них перекрыть доступ морозу.
4. Потом желательно покрыть конструкцию армирующей стальной сеткой, чтобы уберечь все предварительные покрытия от грызунов и подготовить базу для штукатурки.
5. И заключительный этап – это сама штукатурка цоколя. Выполняйте ее только тогда, когда подсохнет клей и стянется сетка.

Свайного фундамента с промежуточным ростверком

Фундамент с промежуточным ростверком утепляйте термопанелями. Крепите их либо на сам ростверк, либо на обрешетку, при этом слишком глубоко их закапывать в почву не требуется.

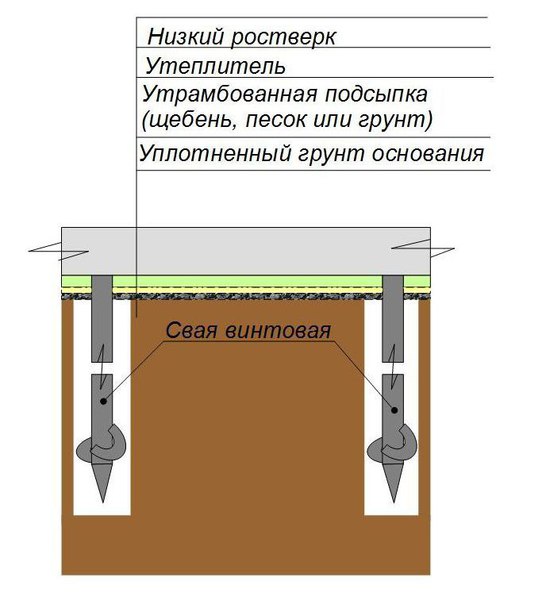

Утепляем цоколь свайно-винтового фундамента с высоким ростверком

Поскольку свайно-винтовой фундамент пользуется самым большим спросом, расскажем, как справиться и с его утеплением. Для этого из деревянного каркаса или кладки из кирпича создают фальш цоколь.

Гидроизоляция утеплителя

Поскольку вода в почве присутствует в любом регионе, защитить ваш утеплитель от проникновения влажности следует в обязательном порядке, особенно когда речь идет об консервации свайно-ростверкового фундамента на зиму. Выполнить гидроизоляцию достаточно несложно, применяя листовые, в виде намазки, в рулонах, а также с помощью распылительных баллончиков, утеплителей.

Вы можете их соединять, это даст лучший эффект и приведет к более высоким показателям.

Ошибки и советы

В самом начале любого строительства следует учесть все достоинства и недостатки вашего дела, и, по возможности, не допускать их, поскольку это неизбежно приведет к плачевным последствиям.

Мы вам посоветуем:

1. Проверьте по периметру фундамента связующие сцепления между ростверком и сваями. Если они не прочные, тогда неизбежна сильная усадка во время морозов, а это приведет к подвижности столбов. Это плачевная неприятность, которую следует вовремя исправить.

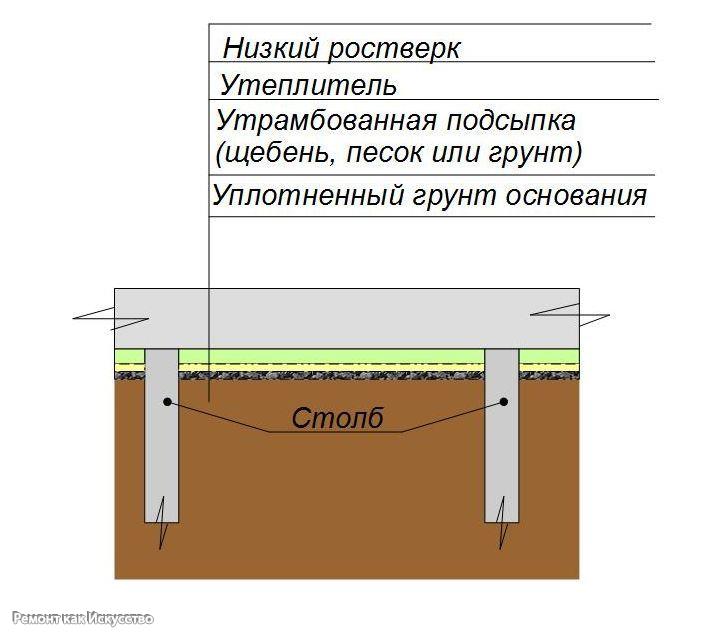

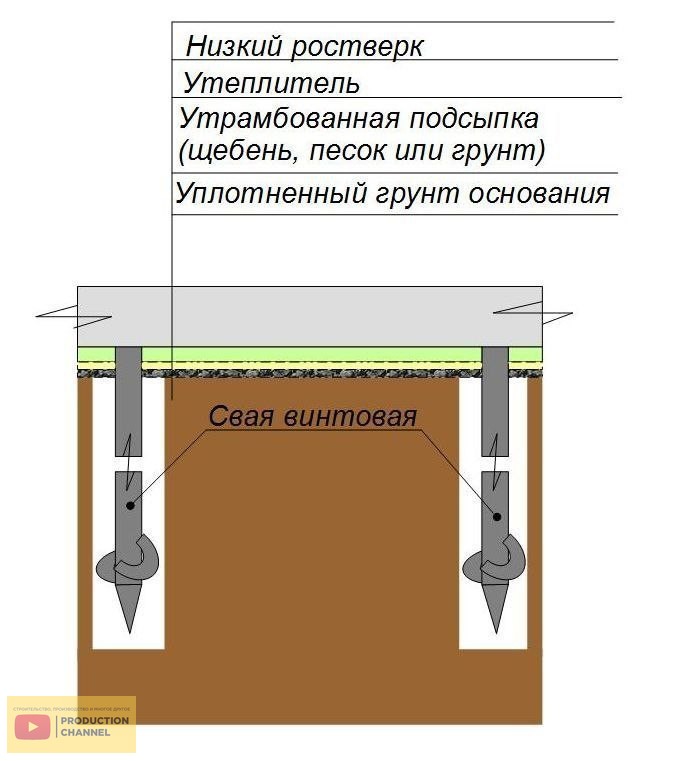

2. Если ростверк непосредственно лежит на земле, тогда непременно дополнительно проведите его утепление пенополистиролом. Проложите изоляцию между почвой и ростверком. В противном случае, в период промерзания земли могут оборваться сваи из-за своего расширения при таких условиях.
3. Будьте очень внимательны во всех подсчетах и вычислениях, непрофессиональный подход в этом вопросе может привести ко множеству нежелательных последствий, в том числе и маленькому сроку службы вашего строения.
4. Возьмите на вооружение очень важное правило – не устанавливать сваи выше той глубины грунта, на которую он промерзает. Опускайте их ниже, чтобы не допустить проседания фундамента.
5. Обязательно утепляйте фундамент еще на строительном этапе, иначе потом это сделать будет либо слишком дорого и сложно, либо вовсе невозможно.
6. Не торопитесь, когда выполняете работы по утеплению. Любая ошибка или просчет, или технические повреждения могут привести к более длительному выполнению того дела, которое вы на данный момент исполняете.

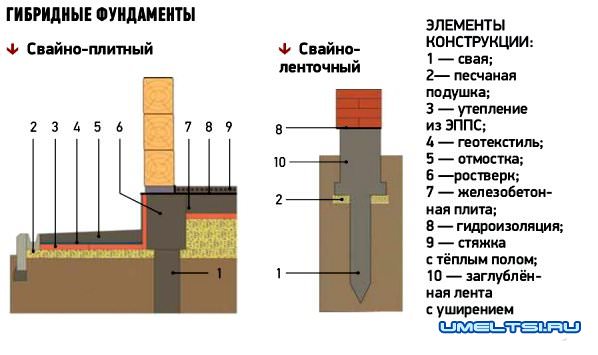

   Свайно-ростверковый фундамент подходит для одноэтажных домов

Свайно-ростверковый фундамент уже давно приглянулся обычным самозастройщикам. Он идеально подходит для одноэтажных жилых домов, бань, приусадебных построек, дачных домиков. Берите на вооружение нашу информацию и пусть в вашем доме всегда будет тепло и уютно!

Утепление свайного фундамента — для чего и как выполняется

Любой владелец участка, затевая возведение собственного дома, старается по мере возможности минимизировать общую смету расходов. Благо, изобилие современных технологических разработок позволяет выбрать наименее затратные подходы к строительству, естественно, без потери эксплуатационных качеств будущего здания.

Одним из наиболее материалоёмких, дорогостоящих, занимающих много времени этапов строительства обычно считалось возведение фундамента дома. Однако, для многих типов жилых и подсобных зданий заливки ленточного или монолитного плитного основания – вовсе не требуется. Достаточно ограничиться установкой свай, которые сверху обвязать ростверком – он и станет надежной основой для поднятия стен. Всем хорош такой подход, но вот только дом очень часто, особенно при сильных неровностях рельефа, получается «парящим в воздухе», то есть ниже полов первого этажа остается продуваемое всеми ветрами пространство. Ничего страшного – необходимо грамотно провести утепление свайного фундамента, и здание даже внешне ничуть не будет отличаться от тех построек, которые установлены на «классическую» бетонную основу.

Несколько слов о свайно-винтовом фундаменте

Свайно-винтовой фундамент обладает целым рядом значимых преимуществ.

• Прежде всего, он становится самым выгодным решением, если дом возводится на неустойчивых, заболоченных грунтах, имеющих склонность в зимнему вспучиванию. Нижняя винтовая часть сваи достигает глубин ниже уровня промерзания, стабильных слоев грунта, и сезонные колебания поверхности не оказывают на возведенный дом никакого негативного влияния.
• Такой фундамент наиболее экономичен и прост в возведении при строительстве домов на участках с пересеченным рельефом – добиться горизонтальности нижней обвязки при таком подходе – проще всего.
• Сооружение свайно-винтового фундамента менее других зависит от сезона и погоды – строительство можно вести в любое время года.
• По срокам возведения такой фундамент также не имеет себе равных.
• Технология его обустройства – достаточно проста, и при соблюдении определенных условий может быть реализована собственными силами.
• С точки зрения затрат, возведение свайного фундамента является наиболее экономичным.

Всю технологию создания свайно-винтовой основы для строительства дома можно кратко представить так:

Иллюстрация	Краткое описание выполняемой операции
	Сваи – это трубы диаметром 100 мм и более из высококачественной стали, с толщиной стенок не менее 4 мм. Конкретные параметры свай, в том числе и их длина, рассчитываются проектировщиками в зависимости от уровня планируемых нагрузок, общей картины грунтов и рельефа на участке строительства. Нижний конец сваи имеет заострение с наваренными одной или несколькими спиралевидными режущими лопастями.
	Комплект сваям обычно составляют оголовки, к которым приварены монтажные площадки. Диаметр оголовков таков, чтобы они плотно надевались на трубу сваи.
	После проведения разметки свайного поля в местах установки опор обычно выкапываются приямки глубиной порядка 300 ÷500 мм. Их, зачастую, обильно проливают водой, чтобы облегчить первоначальное ввинчивание сваи в грунт.
	Свая выставляется в приямок вертикально, в отверстие в верхней ее части вставляется шкворень. на него одеваются трубы-рычаги для ввинчивания.
	Усилиями двух (иногда требуется и больше) человек свая вращается, постепенно погружаясь все глубже в толщу грунта. На этой стадии работы самым важным является строгий контроль вертикальности вкручивания опоры. Вкручивание продолжается до достижения заранее нанесенной отметки глубины. Многие строительные организации имеют специализированную технику для механизации этой самой трудоёмкой операции.
	После того, как все сваи установлены, с помощью лазерного или водяного уровня на каждой трубе делается точная отметка общей выступающей части опор. Она должна обязательно приходиться ниже отверстия, куда вставлялся шкворень.
	Далее, все сваи подрезаются под единый горизонтальный уровень.
	Замешивается бетонный раствор, и через воронку свая полностью, до верха, наполняется им.
	Консистенция раствора должна быть достаточно жидкой, текучей, чтобы полость трубы заполнилась полностью, без воздушный пузырей. Характерно, что ожидать схватывания бетона – не нужно. Сразу переходят к очередной операции.
	На сваи одеваются до упора штатные оголовки, так чтобы правильно были сориентированы монтажные площадки. Оголовки «намертво» привариваются сплошным швом
	Чтобы полностью исключить какие-либо колебания опор, рекомендуется предусмотреть вспомогательную обвязку из металлического профиля, которую приваривают в сваям ниже оголовка. Если сваи выступают на значительную высоту, иногда приваривают и несколько рядов обвязки. Подобная операция особо важна, если к монтажным площадкам свай будет непосредственно крепиться венечный брус.
	Есть и другой подход – монтаж общего пояса (ростверка), например, из швеллера соответствующего размера. Ростверк станет основанием для дальнейшего возведения стен дома.
	Монтаж свайно-винтового фундамента обязательно должен завершаться зачисткой сварных швов от шлака, и качественной обработкой всех металлических деталей антикоррозионными составами.

В таблице сделан упор на создание ростверка из стального проката. Однако, варианты могут быть различными.

• Рисунки «А» и «Б» показывают приваренный ростверк из двутавра и швеллера соответственно.
• Фрагмент «В» — ростверк вообще не используется, а нижний венечный брус крепится к монтажным площадкам свай.

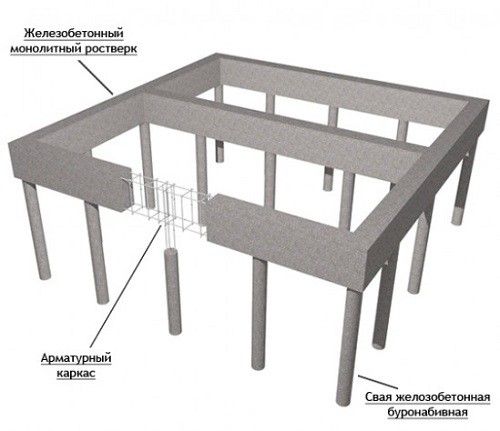

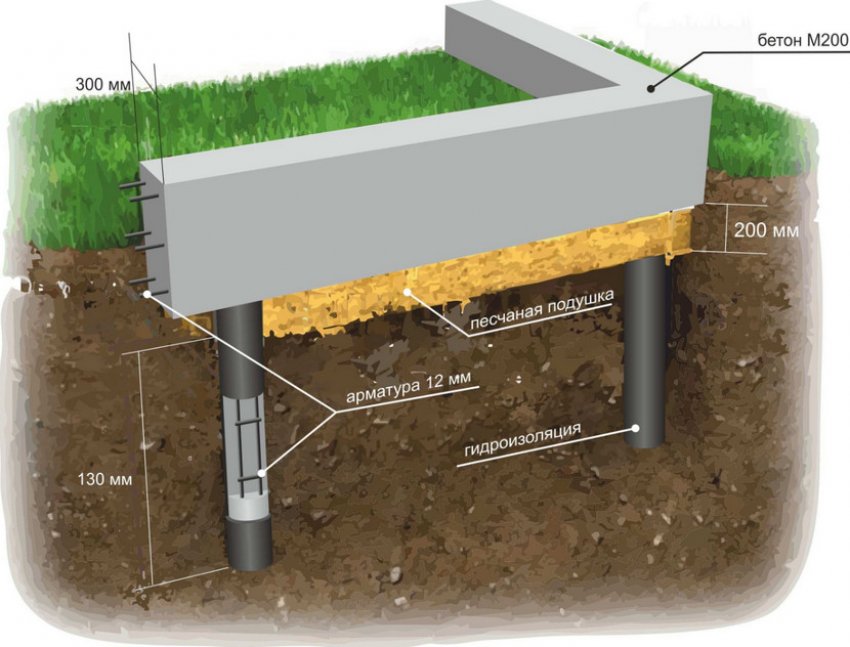

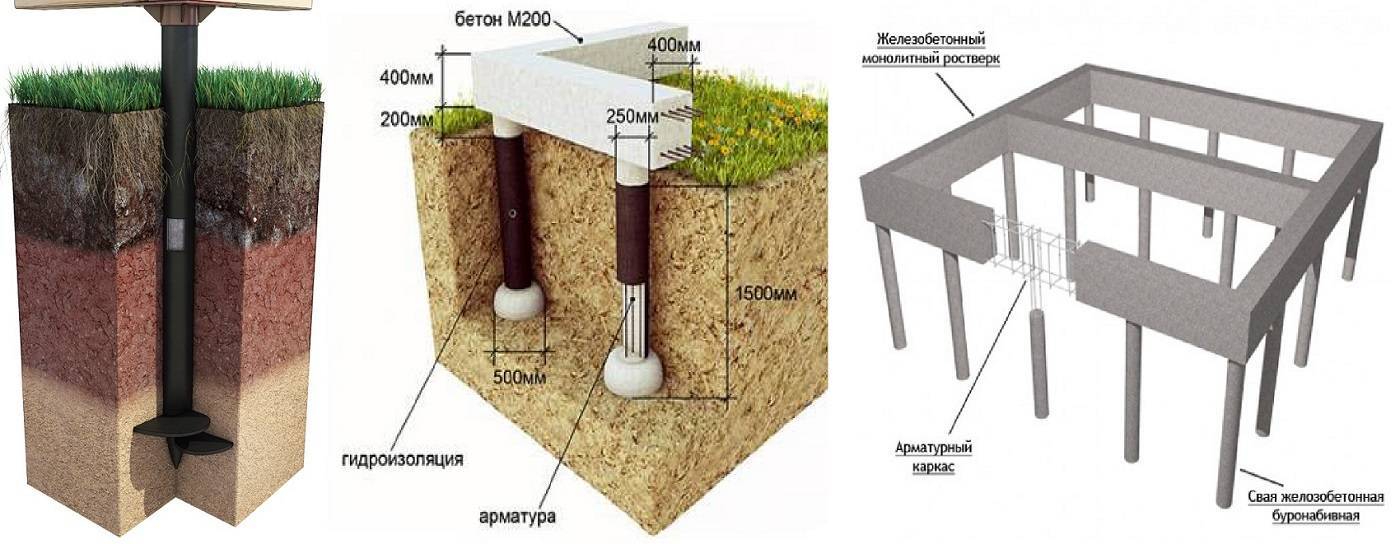

• И, наконец, вариант «Г» — это заливка железобетонного ростверка. В этом случае создаётся своеобразный «симбиоз» между свайным и ленточным фундаментом.

Этот вариант – наиболее трудоемкий, и к нему чаще всего прибегают в том случае, если необходимо создать надежную основу для строительства дома из кирпича или газосиликатных блоков.

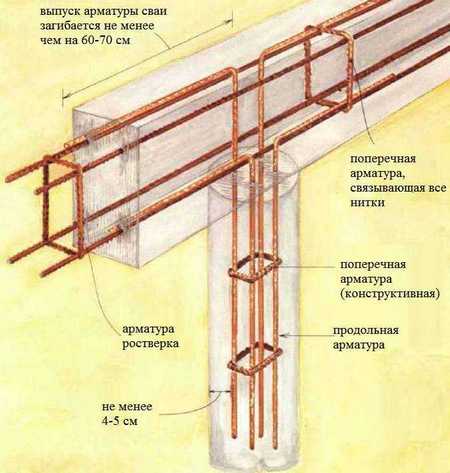

В этом случае на стадии заливки свай бетоном в трубы устанавливается арматурная конструкция – она должна выступать сверху. После того как сваи установлены, монтируется опалубка для ростверка, укладывается армирующий пояс, который должен быть связан с внутренним армированием свай. Производится заливка раствором, и созданная конструкция будет готова к дальнейшим строительным операциям только после полного созревания бетона (не ранее, чем через месяц).

Конструктивно такой ростверк может быть приподнят над поверхностью земли, располагаться на поверхности или представлять собой аналог традиционной малозаглубленной фундаментной ленты. Но в любом случае, он опирается не на грунт, а на сваи.

1 – винтовая свая;

2 – внутреннее армирование в свае;

3 – арматурный пояс ростверка;

4 – железобетонный ростверк.

Столь пристальное внимание разновидностям обвязки свай было уделено потому, что от этого напрямую зависит и технологический подход к утеплению свайного фундамента.

Для чего необходимо утеплять свайный фундамент?

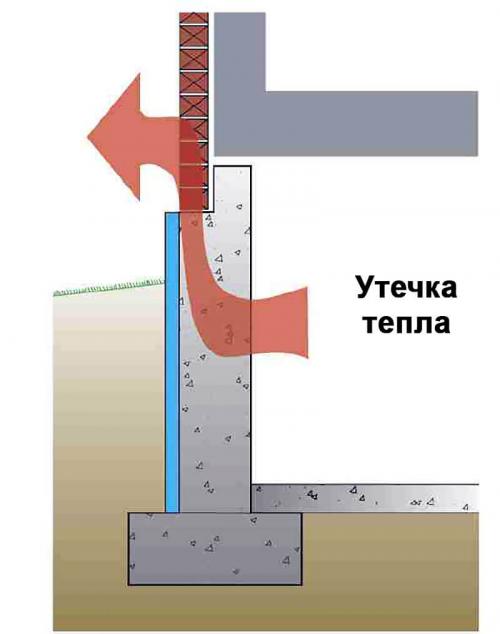

Казалось бы, какой смысл утеплять свайный фундамент? Он покоится глубоко в слоях непромерзающего грунта, то есть вспучивание ему не грозит. Если проведена качественная антикоррозионная подготовка конструкции, то можно особо не опасаться и разрушительного воздействия почвенной и атмосферной влаги.

Однако, остаются весьма уязвимые участки, а также целый ряд других нерешенных вопросов:

• Если заливается железобетонный ростверк, то вне зависимости от его положения относительно уровня грунта эта конструкция становится очень мощным аккумулятором холода. Естественно, массивный ростверк будет «оттягивать» тепло от покоящихся на нем стен и перекрытий, что приведет к значительным теплопотерям знания и возрастанию затрат на их восполнение системой отопления.

По сути, цели утепления в данном случае во многом совпадают с задачей термоизоляционных работ на обычном монолитном ленточном фундаменте – снижение теплопотерь, да защита самой железобетонной конструкции от воздействия перепадов температур.

• Если стены установлены на деревянный или металлический ростверк, то под домом остается пространство, продумываемое ветром. В холодное время года это также приведет к выхолаживанию пола первого этажа и нижней части стен. Конечно, можно предусмотреть очень надежную многослойную термоизоляцию перекрытия, но все же лучше исключить теплопотери полностью, закрыв просвет утеплительной конструкцией.
• Если дом оснащен хотя бы минимальными «удобствами» — водопроводом и даже простейшей канализацией, то инженерные коммуникации будут проходить именно через это подпольное пространство. Утепление свайного фундамента повысит уровень защищенности коммуникаций от замерзания, да и от механического повреждения.

• Просто с эстетической точки зрения, дом будет выглядеть значительно выигрышней, если цокольная часть свайного фундамента будет утеплена и красиво отделана внешне. Кроме того, в открытое пространство неизбежно будут заноситься ветром мусор и грязь, что и само по себе неприятно, и потребует дополнительных хлопот по наведению порядка.
• Максимальную защиту дом получит, если по периметру его стен будет оборудована отмостка. Комплексный подход к утеплению любого фундамента подразумевает и создание качественной, не подверженной вспучиванию, то есть термоизолированной снизу отмостки.

Теперь, когда в необходимости утепления свайного фундамента читатель, по всей видимости, убежден, можно переходить к рассмотрению некоторых характерных случаев выполнения работ.

Утепление свайного фундамента с железобетонным ростверком

Это – один из наиболее сложных случаев, так как стоит цель не только закрыть доступ холодному воздуху в подпольное пространство, но и обеспечить термоизоляционную защиту и самому ростверку, чтобы он не повергался разрушительным воздействиям и не становился мощным мостом холода.

Вариантов может быть также несколько, и зависеть они будут от высоты цокольной части свайного фундамента, от положения железобетонного ростверка, особенностей перекрытия первого этажа и т.д.

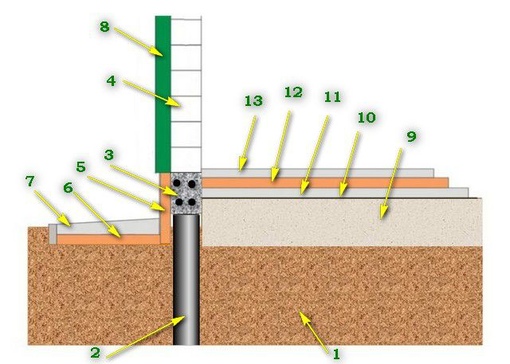

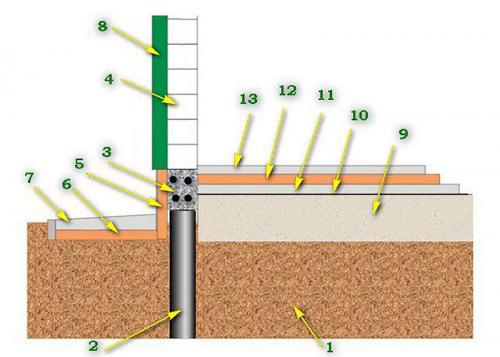

Рассмотрим одну часто применяемую схему:

1 – грунт на участке строительства.

2 – установленная фундаментная свая, которая сверху заканчивается массивным армированным железобетонным ростверком (поз. 3). Сам ростверк является основанием для возведения газобетонной (кирпичной) стены (поз. 4).

С внешней стороны (это – обязательное условие) расположен слой утеплителя нужной толщины (поз. 5). В качестве термоизолятора самым лучшим решением будет использовать экструдированный пенополистирол, например, плиты «Пеноплэкс-Фундамент». Этот материал стоек к высоким статическим и динамическим нагрузкам, не боится воздействия атмосферной и грунтовой влаги, обладает отличными показателями термического сопротивления.

Плиты «Пеноплэкс» — всестороннее утепление дома

Ассортимент термоизоляционных плит «Пеноплэкс» охватывает буквально все области частного строительства. Подробнее с достоинствами утеплителя «Пеноплэкс» и технологиями его применения — в специальной публикации нашего портала.

С утеплителем ростверка плотно, без зазоров, стыкуется слой горизонтального утепления (поз. 6), который не допустит промерзания и вспучивания почвы вокруг стен и обеспечит тем самым целостность заливаемой по периметру бетонной отмостки (поз. 7). Нередко отмостку не заливают, а выкладывают, например, из тротуарной брусчатки.

Сверху, также без просвета, стыкуется, как на схеме, или, лучше, устанавливается внахлест утеплитель фасада (поз. 8), с таким расчетом, чтобы не создавалось «мостика холода» на границе цоколя и стены.

Цены на утеплитель Пеноплэкс

утеплитель Пеноплэкс

С утеплением пола при таком подходе решают таким образом:

Внутри делается песчаная засыпка, толщиной порядка 500 мм (поз. 9). Вместо песка подушка может быть и из сыпучего утеплителя – керамзита, или же применён комплексный, послойный вариант. Сверху эта засыпка обязательно закрывается гидроизоляционной прослойкой (поз. 10) – в этой роли обычно выступают пару слоев рубероида, уложенных с перекрытием нахлестов.

Сверху заливается черновая стяжка с армированием (поз. 11). Поверх нее укладывается слой утеплителя (поз. 12), например, того же «Пеноплэкса». Ну а выше уже будет располагаться чистовая стяжка толщиной 60÷70 мм, в толще которой можно предусмотреть водяной или электрический «теплый пол».

Такая схема практически полностью перекрывает доступ холоду к ростверку и стенам, а подполья, как такового, просто не оставляется.

Другой вариант, когда без подполья обойтись не удается, например, когда на ростверк укладывается плита перекрытия первого этажа.

Вначале все то же самое – грунт (поз. 1) с вкрученной сваей (поз. 2) и железобетонным армированным ростверком (поз. 3). Отличия – от ростверка идет цокольная кирпичная кладка (поз. 4), которая уже становится основой для возведения стен из кирпича или блоков (поз. 5)

Вертикальное утепление цоколя проводится все тем же эксрудированным пенополистиролом (поз. 6). Но в данном случае предусмотрено еще и горизонтальное утепление самого ростверка снизу. Для этого выкладывается вначале гравийная посыпка (поз. 7), затем – утрамбованная песчаная подушка (поз. 8), а затем – слой того же утеплительного материала (поз. 9). Самое лучшее решение – исполнить такую конструкцию еще до заливки ростверка, то есть горизонтальный слой утеплителя в данном случае будет выполнять роль нижней поверхности опалубки. Таким образом, фундаментная лента получила надежное утепление снаружи и снизу.

С внешней стороны цоколя и фасадной стены предусмотрена декоративная облицовка (поз. 11) – это могут быть панели, сайдинг с вентилируемым просветом, или штукатурный слой по технологии «мокрого фасада».

На схеме показана отмостка (поз. 10) без собственного утепления, но такую термоизоляцию игнорировать все же не стоит. Это существенно повысит жизнеспособность данной конструкции, так как промерзание грунта под отмосткой никто не отменял.

Плита перекрытия (поз. 12)  уложена на ростверк, и снизу нее неизбежно остается подполье (поз. 13). Далее термоизоляция пола производится обычным образом. Вначале слой рулонной или обмазочной гидроизоляции (поз. 14), затем слой утеплителя (поз. 15), и далее – финишная стяжка или система «теплый пол».

Весь ростверк (лента) обязательно открывается до основания. Не будет никакой беды, если нижняя часть утеплителя окажется ниже уровня грунта – как уже отмечалось, нисколько «Пеноплэкс» не боится такого воздействия.

Перед креплением утеплителя к ростверку вначале проводится тщательная гидроизоляция всех поверхностей, бетонных и металлических – для этого обычно используются специальные мастики на битумной основе, а для получения гарантированного результата рекомендуется применить еще и качественный рубероид.

Фиксацию утеплителя на бетонной гидроизолированной поверхности рекомендуется выполнять с помощью специального клея, предназначенного именно для термоизоляционных работ. Он может быть в виде сухой строительной смеси, готового пастообразного состава или в тубах по типу монтажной пены.

Панели «Пеноплэкса» имеют ламели для удобства стыковки без оставления просветов. Но если зазоры все остаются, то их заполняют монтажной пеной. Если применяется пена, то рекомендуется сверху, после обрезки излишков, промазать все швы битумной мастикой.

Крепления панелей к бетонной ленте ниже уровня грунта не предусматривается, а в цокольной части можно, если в этом есть необходимость, применить дюбели-«грибки».

Как уже говорилось, в рассматриваемом случае обязательно следует предусмотреть и горизонтальную термоизоляцию по периметру здания, под отмосткой. Для этого заранее выкапывается траншея, глубиной порядка 400 мм. На дно засыпается и утрамбовывается песчано-гравийная подушка, а затем укалываются плиты утеплителя, так, чтобы они плотно стыковались с вертикальным утеплителем.

Поверх утеплителя укладывается арматурная сетка. По внешнему периметру будущей отмостки устанавливается опалубка. Затем можно провести заливку бетона, так, чтобы обеспечивался небольшой перепад высоты – порядка 30÷50 мм со склоном от стены.

По сути, на этом утепление свайного фундамента с железобетонным ростверком можно считать законченными. Останется только после полного застывания отмостки предусмотреть внешнюю облицовку цоколя – панелями, плиткой, штукатуркой и т.п.

Остался нерешенным вопрос о толщине утеплительного слоя, вертикального и горизонтального, а это тоже имеет в данном случае большое значение.

Рассчитать этот параметр несложно, руководствуясь нормированными значениями сопротивления теплопередаче для строительных конструкций, рассчитанных для конкретного региона строительства. Эти показатели можно определить, например, на прилагаемой карте схеме – нас в данном случае интересуют фиолетовые числа – для стен.

Зная коэффициенты теплопроводности строительных и утеплительных материалов и толщину фундаментной ленты (ростверка), несложно вычислить и требуемую толщину термоизоляции. Не станем приводить формулы расчета, а лучше предложим воспользоваться удобным калькулятором:

Калькулятор расчета толщины вертикального утепления свайного фундамента с бетонным ростверком

В качестве слоя термоизоляции могут применяться и другие материалы обычный пенополистирол (пенопласт), пенополиуретан в виде панелей или наносимый напылением. Все это тоже учтено в калькуляторе.

Полученное значение округляется и приводится к стандартным толщинам утеплительных материалов.

Перейти к расчётам

Без особой ошибки можно применить и другой, табличный способ определения толщины утепления.

Он, кстати, позволяет определить и рекомендуемые размеры горизонтального слоя термоизоляции по толщине и ширине от стены. Кроме того, рекомендуется делать утолщения утепления на самых уязвимых участках – а именно по углам дома.

Параметры такого усиления – общая толщина слоя и длина участка от угла дома, также будут получены из таблицы.

Для начала необходимо достаточно приблизительно (с округлением до 500) определить так называемый «индекс мороза» для своего региона. Для этого можно воспользоваться следующей картой-схемой:

Теперь осталось только войти в таблицу – и определиться с необходимыми параметрами вертикальной и горизонтальной термоизоляции фундамента:

«Индекс мороза», ИМ (градусо-часов)	до 35000	35000	40000	50000	60000	70000	80000	90000
Вертикальное утепление фундамента:
— толщина слоя вертикального утепления (мм)	84	91	98	112	126	140	154	168
Горизонтальное утепление по периметру фундамента:
— толщина пояса горизонтального утепления (мм)	необязательно	18	32	49	63	81	102	133
— S — ширина пояса горизонтального утепления (м)	необязательно	0. 3	0.6	0.9	1.2	1.5	1.8	1.8
— толщина утолщенного участка (мм)	необязательно	25	44	69	95	121	152	200
— L — длина утолщённых участков от углов здания (м)	необязательно	1.2	1.2	1.5	2	2.5	3	3.5

Полученные значения, при необходимости, можно округлить в ту или иную сторону (в зависимости от более точного значения «индекса мороза»), и привести к стандартным толщинам выпускаемых утеплительных материалов.

Утепление свайно-винтового фундамента с металлическим ростверком или с обвязкой брусом

Главное отличие такого варианта – отсутствие массивного аккумулятора холода, который бы «оттягивал» тепло от стен. И. следовательно основные усилия должны быть направлены не столько на внешнюю термоизоляцию, сколько на обеспечения максимально эффективного цокольного перекрытия первого этажа.

Как привило, свайно-винтовой фундамент с подобной обвязкой подразумевает достаточно высокое расположение «нулевого уровня» над поверхностью земли, что еще может усугубиться и неровностями рельефа. Засыпать все внутреннее пространство грунтом, а затем создать песчано-керамзитовую утеплительную подушку – в принципе возможно, но в большинстве случаев абсолютно не оправданно с точки зрения неэкономичности и слишком больших трудозатрат. Поэтому цокольное перекрытие обычно приподнято над землей, а снизу остается вентилируемое пространство. Это наглаживает определенные требования к качественной термоизоляции перекрытия.

Утепление цокольного перекрытия

Чаще всего при таком строительстве применяются полы по балкам перекрытия. Схема утепления подобного пола представлена на рисунке:

1 – балки перекрытия из деревянного бруса рассчитанного сечения. Обычно – не менее 100×200 мм.

По нижней части балок крепятся черепные бруски (поз. 2), сечением примерно 50×50 мм. Они становятся основой для укладки досок чернового пола (поз. 3) толщиной порядка 25 мм. Для чернового пола можно использовать не самый качественный материал. Нередко, в целях экономии, его даже делают не сплошным, с просветами между досками, но с тем расчетом, чтобы гарантированно удерживался утеплительный материал.

По доскам чернового пола укладывают гидроизоляцию (поз. 4) с заходом на балки перекрытия. Это может быть специальная гидроизоляционная пленка высокой плотности, но вполне можно применить и недорогой рубероид. Нахлесты соседних полос гидроизоляции должны быть проклеены.

Поверх гидроизоляции укладываются плиты утеплителя (поз. 5). В данном случае оптимальным вариантом будет минеральная базальтовая вата плотностью 35÷40 кг/м³. Толщина утепления определяется расчетами или же принимается равной 200 мм.

Обратите внимание – на схеме показаны лаги для настила чистового пола (поз. 6). Это качественный брус необходимого сечения (например, 75×75 мм). Но монтируют их, как правило, перпендикулярно балкам перекрытия. И при этом утепление выполняется в два слоя. Первый ряд термоизоляционных матов укладывается между баками, а второй – уже между лагами, перпендикулярно. Так достигается практически полное отсутствие мостиков холода через деревянные детали перекрытия.

Как монтируются балки перекрытия и лаги

Качество пола и длительность его эксплуатации напрямую зависят от правильного подбора и монтажа несущих элементов. Как подобрать необходимое сечение и как самостоятельно установить балки и лаги для пола – читайте в специальной публикации нашего портала.

Поверх утеплителя укладывается слой пароизоляционной пленки (поз. 7) с паропроницаемостью не более 1 г/м²/24 часа. Он фиксируется досками контробрешетки (поз. 8) толщиной от 30 до 50 мм – так будет создан необходимый вентиляционный зазор.

Цены на клей для теплоизоляции Ceresit

клей для теплоизоляции Ceresit

И, наконец, уже по доскам контробрешетки осуществляется монтаж чистового покрытия пола (поз. 9) из высококачественной доски толщиной 35÷40 мм.

Перед монтажом подобной конструкции перекрытия все деревянные детали (за исключением только верхней «чистовой» доски) должны пройти тщательную обработку специальными составами, которые предотвратят биологическое разложение древесины, ее заражение грибком, придадут материалу необходимую огнестойкость.

Жалеть пропитки не следует – лучше провести обработку в несколько слоев. В рассматриваемых условиях это будет иметь чрезвычайно важное значение – на этом еще будет заострено внимание ниже.

В том случае, если в качестве цокольного перекрытия первого этажа использовалась плита, то рекомендуется помимо внутреннего утепления пола первого этажа предусмотреть еще и наружный слой термоизоляции. Дело в том, что при подобной схеме без наружного утепления точка росы неизбежно будет смещена в толщу внутреннего утеплителя, что приведет к постепенному напитыванию его влагой. Внешний слой термоизоляции вынесет точку росы наружу.

Утепление цоколя по периметру здания

Следующий вопрос – что делать с просветом между поверхностью грунта и обвязкой, то есть с неприкрытой цокольной частью свайного фундамента.

Мнения на этот счет – довольно сильно различаются.

• Многие строители утверждают, что вполне достаточно качественного утепления перекрытия, а нижнее пространство должно оставаться проветриваемым, и его достаточно просто отделать декоративной облицовкой.
• Противники такого подхода придерживаются мнения, что утепление все же необходимо, так как ненужные теплопотери, особенно в экстремально холодные зимние дни, будут весьма существенными, и лучше их избежать полностью.

Наверное, истина лежит где-то посередине. Утепление в любом случае не помешает, но оно должно быть выполнено так, чтобы не нанести вреда всей конструкции перекрытия.

Каким же образом можно выполнить вертикальное утепление цокольной части.

Кирпичная кладка

Один из вариантов – сложить цокольную стенку из кирпича. При аккуратной кладке этим будут достигнуты и определенное утепление подпольного пространства, и одновременное создание декоративной облицовки.

Для выкладки кирпичной стенки (обычно – в полкирпича) необходимо подготовить основу. Ею может стать неглубокая фундаментная лента, шириной примерно 200 мм, залитая по периметру дома. Правда, есть в варианте и определенная опасность.

Дело в том, что, как уже говорилось, свайный фундамент обычно устанавливается на неустойчивых грунтах, то есть обеспечивается неподвижность самой постройки. А вот мелкий ленточный фундамент для кирпичной облицовки такой стабильностью обладать не будет, и зимнее вспучивание грунта неизбежно приведёт к его деформации. Долго ли прослужит такая кирпичная облицовка цокольной части?

Значит, целесообразно связать основу для кирпичной кладки с неподвижно стоящими сваями. Этого можно добиться, например, приварив к сваям по периметру швеллер, выставив его точно по горизонтали.

Размер швеллера подбирается так, чтобы в него укладывался кирпич. Металлический профиль после антикоррозионной обработки и создания гидроизоляционного слоя становится своеобразным «ленточным фундаментом» для кирпичной кладки. Наглядный пример такого подхода показан на видео:

Видео: Как закрыть цокольную часть свайного фундамента кирпичом

Закрытие цокольного просвета забиркой

Другой вариант решения проблемы – это установка стенки (забирки) из листового материала или специальных панелей. Это подразумевает монтаж перегородки на каркасную конструкцию.

С каркасом, в принципе, вопросов возникать не должно – надежные вертикальные стойки уже есть – это сами сваи.  Если еще при возведении свайного фундамента сразу производилась дополнительная обвязка металлическим профилем (как это было показано в таблице выше), то можно сказать, что каркас уже полностью готов.

1 – поверхность грунта.

2 – винтовая свая.

3 – брус обвязки.

4 – Два ряда приваренной дополнительной обвязки свай – профильные трубы.

5 – Забирка. В ее качестве могут выступать, например, листы плоского шифера, цементно-стружечные панели (ЦСП), а нередко – даже просто утеплительные плиты экструдированного пенополистирола.

6 – Внешняя декоративная облицовка.

Металлический каркас – это вовсе не догма. Вполне можно ограничиться деревянной конструкцией, продумав ее крепление к вертикальным сваям, например, приварив в трубам небольшие косынки-кронштейны для прикручивания досок или брусьев. Безусловно, все деревянные элементы такой конструкции должны вначале пройти соответствующую обработку.

Утепление забирки может проводиться как снаружи, так и изнутри. На фотографиях снизу показано, что листы ЦСП могут монтироваться поверх слоя утепления, для дальнейшей отделки, или сам утеплитель (экструдированный пенополистирол) сам по себе и является основой для отделочных работ.

Возможен вариант, при котором токая прочная стенка забирки утепляется изнутри, с подпольного пространства. Например, для этого можно использовать напыление пенополиуретана.

Нередко в качестве материала для создания такого фальшь-цоколя применяются специальные панели, которые совмещают в себе свойства и утеплителя, и декоративной отделки. Они изготавливаются из пенополистирола или пенополиуретана, а на внешней поверхности имеют имитацию каменной или кирпичной кладки, или же даже облицовку из клинкерной плитки. Как правило, такие термо-панели имеют продуманную систему крепления и стыковки между собой, что позволяет выполнить работы в максимально короткие сроки – вопросы утепления и отделки решаются одновременно.

Если установлена обычная утепленная забирка, то ее финишная отделка может включать очень большое количество вариантов – все на усмотрение хозяина жилья. При этом, при отделке сразу предусматривается и вопрос цокольных отливов.

Отделка цоколя и отливы

Добротно оформленный цоколь всегда сказывается на «солидности» всего дома. Какие существуют варианты отделки цоколя – читайте в специальной публикации нашего портала.

Какая должна быть толщина утепления? В принципе, можно ориентироваться на ту же систему расчета, которая приведена выше – просто в калькуляторе в поле «толщина ростверка» поставить нулевое значение. Можно воспользоваться и данными приведенной там же таблицы, в том числе, и для создания утепленной отмостки.

Отмостка может также стыковаться с фальшь-цоколем, как это было показано выше. Правда, иногда предпочитают и иной вариант – нижний край забирки не присыпается грунтом и не стыкуется с отмосткой, а там оставляется вентиляционный зазор. Правда, термоизоляционные качества такого фальшь-цоколя значительно снижаются. Но для регионов с мягкими зимами – вполне удачный вариант.

Слева показана схема с полным закрытием цокольного просвета, справа – с оставлением вентилируемого зазора.

1 – грунт.

2 – свая.

3 – каркас для крепления забирки.

4 – забирка.

5 – слой гидроизоляции, обеспечивающий отток атмосферной влаги в дренаж. Обратите внимание, что расположен он – по-разному.

6 – внешняя декоративная отделка фальшь-цоколя.

7 – песчаная подушка.

8 – отмостка (может использоваться тротуарная плитка).

9 – цокольный отлив.

10 – дренажная труба.

Синей стрелкой на правом рисунке показан оставленный вентиляционный просвет (порядка 30 ÷ 50 мм).

Если предполагается сплошное закрытие пространства между грунтом и обвязкой, то необходимо предусмотреть один чрезвычайно важный момент. В утепленном подпольном пространстве будет повышенная влажность и обязательно станет накапливаться сырость. Это может самым негативным образом сказаться на состоянии всех деревянных деталей цокольного перекрытия и каркасной конструкции – еще один важный аргумент в пользу их добросовестной предварительной подготовки.

Цены на популярный утеплитель

Чтобы избежать разрушительного действия сырости, необходимо предусмотреть вентиляционные продухи – по одному на каждой стороне дома. Их оборудуют закрывающимися окошками, и в зимнее время, когда на первый план выходит сохранение тепла, продухи можно держать закрытыми. С наступлением теплого сезона – продухи открываются, и подпольное пространство получает необходимую вентиляцию.

Общая площадь продухов должна составлять не менее 1/400 от площади получающегося цокольного помещения. Например, для дома 7 × 10 м, то есть с цокольным помещением в 70 м², общая площадь продухов должна составит  не менее  0,175 м².  Если сделать, допустим, 6 продухов, то площадь каждого будет порядка 0,03 м², и можно выбрать размер 20 × 15 см. Впрочем, важна лишь площадь, а конкретные  размеры и форма продухов может быть произвольной.

Видео: К чему приводят ошибки в утеплении свайного фундамента

Для того чтобы вокруг дома на свайном фундаменте всегда поддерживалось сухое состояние грунта, рекомендуется оборудовать дренажную канализацию – на одной из схем показана ее труба. Но это уже – тема для подробного рассмотрения в отдельной статье.

Утепление ростверка: очередность конструирования и теплоизоляция

Ростверк – один из основных элементов основания дома. Эта деталь равномерно распределяет нагрузку от постройки не только на несущую площадь, но и на земельный участок под домом. Совершенно естественно то, что данный элемент должен быть сделан согласно абсолютно всем общепризнанным меркам и общепринятым законам, позволяющим устранить те или иные недоделки и предотвратить неприятности в процессе его эксплутации. С этой целью еще на этапе проектирования необходимо позаботиться не только о том, чтобы ростверк был правильно сконструирован. Здесь необходимо позаботиться еще и о том, чтобы в дальнейшем вам было легко и приятно эксплуатировать свое сооружение.

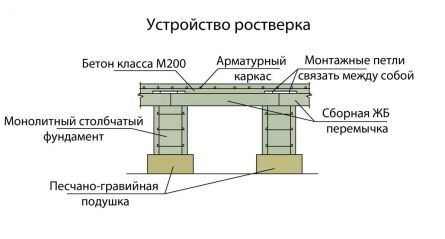

Схема разновидностей ростверков.

Очередность конструирования и теплоизоляция фундамента

Проектирование ростверка начинается с размещения на проекте свай. Они могут быть разных типов, к примеру, единичными, в виде лент и т.д. При проектировании необходимо принять к сведению то, что при самых неблагоприятных условиях извне, при самом плохом стечении обстоятельств строение должно будет одинаково хорошо переносить эти колебания. Сваи могут размещаться прямыми линиями или же ставиться в шахматном порядке, связываясь между собой ростверками.

Вернуться к оглавлению

Утепление свайного фундамента собственными руками

В нынешнее время почти все строят для себя дачное жилье. Одной из основных частей его считается основа. Более популярными устройствами на сегодняшний день являются каркасные дома со свайными фундаментами. При их конструировании весьма часто применяются ростверки. Они представляют собой поперечные балки, которые закрепляются к сваям. Их основная задача – обеспечить размеренной нагрузкой каждую деталь фундамента ТИСЭ.
Ростверки производятся из бревна, стали, бетона. При этом их следует делать в согласовании с имеющимися и общепринятыми идеалами.

С целью обеспечения и поддержания как в подполе, так и внутри дома подходящей температуры необходимо еще на этапе возведения фундамента позаботиться о таком процессе, как его утепление.

Поэтому необходимо хорошо наполнить котлован под ростверком армобетоном. А затем необходимо правильно заполнить составом и сам ростверк. При его постройке огромную значимость представляет форма, в которую заливается армобетон.

Вернуться к оглавлению

Утепление ростверка

Многие строители сталкиваются с вопросами энергосбережения, если строят собственные дома. Это может быть связано не только с прохладными стенами или плохой изоляцией. Если основание сооружено с некоторыми недочетами, то оно понемногу остужает пол в доме, что приводит к тому, что жильцы испытывают дискомфорт. Для того чтобы этого избежать, необходимо утеплять и основание.
Итак, если у вас уже имеется фундамент ТИСЭ, утепление будет осуществляться с помощью следующих инструментов:

• кисть либо пульверизатор;
• утеплитель;
• фен для строительных работ.

Вернуться к оглавлению

Как утеплять ростверк собственными руками?

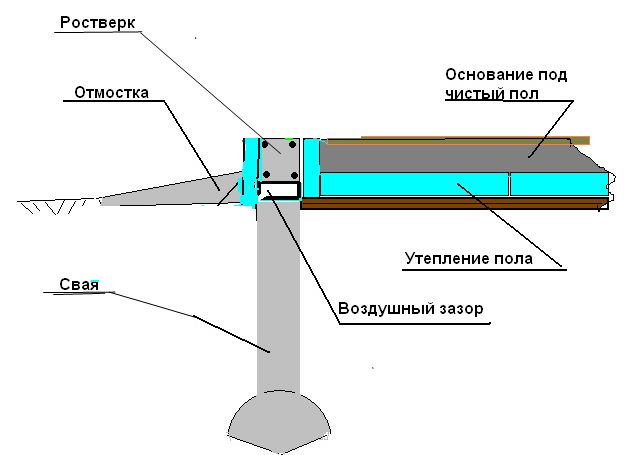

Схема утепления свайно-винтового основания.

Приступать к утеплению данной части основания дома нужно с подготовки плоскости. Эти участки никак не должны обладать сильными неровностями, не должны быть покрыты грязью и пылью. Предварительно нужно изготовить источник с целью утепления. Для ростверка правильнее выбирать изоляцию от воды. Этот материал допустимо будет равномерно постелить на целой плоскости. Для осуществления такой процедуры не нужно будет прибегать к дополнительным крупным трудозатратам. Однако более главной причиной использования именно влагостойкого изоляционного материала является то, что он позволяет нанести долговременное напыление, которое никак не смогут повредить грызуны. Следовательно, жилье будет в течение большого количества времени соответствовать всем нормам и правилам эксплуатации. Такая пленка сделает ростверк более теплым и удобным.

Так как выбор влагостойкой термоизоляции большой, трудно будет определиться с тем, что именно приобрести. Чаще всего в подобных ситуациях советуют остановиться на таком материале, как пенополиуретан. С его помощью получится не только утеплить верхнюю часть основания дома (непосредственно ростверк), но помимо этого еще и усилить водоизоляционный ряд. Это предотвратит раннее разрушение фундамента.

Перед тем как вы начнете использовать водонепроницаемый пенополиуретан, его нужно тщательно и аккуратно перемешать. Важно проследить за тем, чтобы у вас получилась ровная, хорошо промешанная смесь. Дальше при помощи распылителя нужно нанести данный раствор на верхнюю часть основания дома. Для того чтобы результат оказался максимально качественным, вам нужно будет сделать несколько слоев данного напыления. Все это позволит вам осуществить качественное и весьма долговременное утепление ростверков и всего фундамента на сваях.

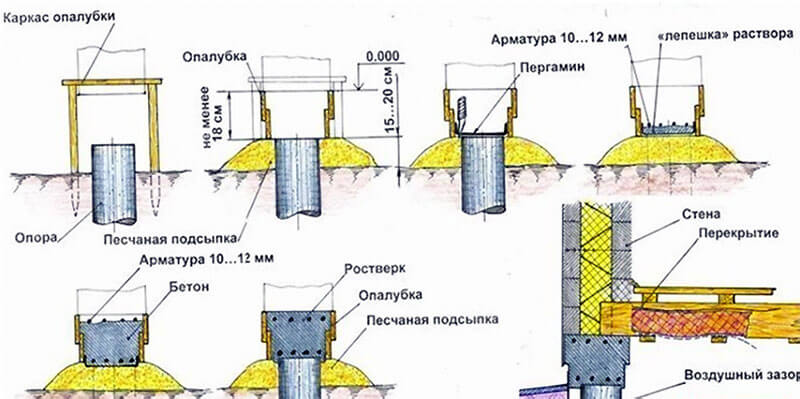

Схема заполнения опалубки.

Наносить водянистый пенополиуретан на основание дома допустимо и кистью. Однако необходимо принимать во внимание то, что процедура такой термоизоляции потребует от вас большего количества времени. Набирать состав утеплителя необходимо понемногу, полностью распределяя всю смесь, попавшую на кисточку по поверхности.

Сразу же после того, как только вся поверхность ростверка будет покрыта этой смесью, ее нужно будет оставить на некоторое количество времени, а позднее при необходимости нанести еще 1 слой пенополиуретана. Для тех случаев, когда у вас нет возможности ждать, пока термоизоляция подсохнет, допустимо понемногу присушивать обработанную поверхность. С этой целью применяется строительный фен.

Применяя сверхтехнологичный утеплитель, можно будет весьма снизить теплопотери жилища, сделав его комфортным с целью проживания и минимизировав расходы на его отопление.

Вернуться к оглавлению

Наружное и органическое утепление фундаментов

Утепляя комнаты, необходимо достичь такой температуры, чтобы на уровне пола показатели ее отличались не более чем на 2°С. Таких показателей возможно достичь, утеплив не только пол и стены, но помимо них еще и само основание дома. Утепление фундамента происходит как снаружи, так и изнутри. Таким образом, с внешней стороны для достижения поставленных целей чаще всего используются такие материалы, как:

• пенополистирол;
• пеноизол;
• пенополиуретан;
• пенополиэтилен и другие утеплители.

Внутри ростверк способен утепляться этими же материалами-утеплителями. Можно использовать обыкновенную схему утепления рубленых зданий, чаще всего их подпола, используется в этих целях и обратная засыпка ростверка почвой. Однако главное – не забыть ликвидировать все имеющиеся в фундаменте щели с помощью монтажной пены или цементного раствора.

Вернуться к оглавлению

Технология теплоизоляции при строительстве ростверка

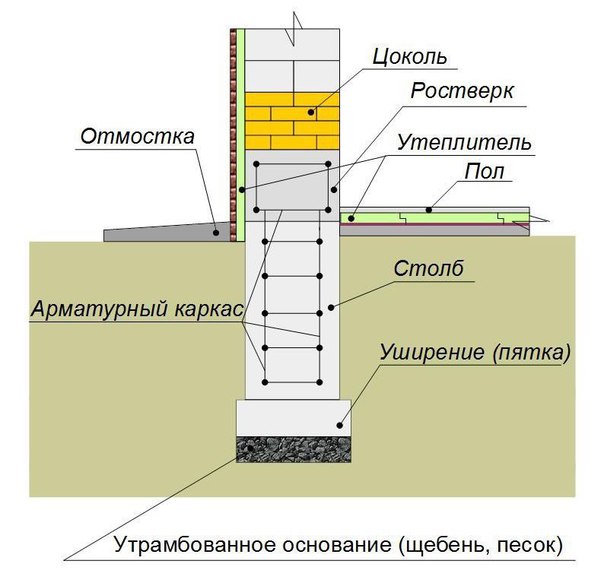

Схема утепления фундамента.

Любой элемент системы основания дома должен быть изолирован от внешних отрицательных воздействий на него. Это касается как гидро-, так и теплоизоляции. Ведь именно фундаменты постоянно контактируют с сырой, холодной землей. Поэтому изнутри ростверк облицовывается с помощью водоизоляционного материала. Ранее был описан пенополиуретан, который прекрасно может справиться с поставленной задачей. Сверху ростверк по всей поверхности облицовывается изоляцией (в данном случае это обычно рулонные мягкие кровельные материалы, такие как рубероид или толь, однако пред этим обязательно необходимо сделать стяжку цементным раствором. Это будет уже 2 изоляция ростверка, так как первая осуществляется в местах соединения ростверка и основания дома.

Водоизоляционный источник наклеивается на каменный или бетонный ростверк с применением теплого, расплавленного битума. При этом необходимо следить за тем, чтобы на поверхности, на которую вы будете наносить битум, не оставалось никаких пробелов. Изоляция наклеивается на ростверк с абсолютно всех сторон. Это препятствует попаданию в него воды, в том числе и из почвы, соответственно, в помещении всегда будет сухо и тепло. Только лишь в том случае, если основание гидроизолировано, допустимо переходить к следующим этапам по возведению основания дома.

Вернуться к оглавлению

Увеличение ростверка с целью его утепления

В ходе эксплуатации ростверки имеют обыкновение рассыпаться, рушиться. В таком случае обязательно нужно будет прибегнуть к его восстановлению, так как из-за его разрушения внутрь дома будет поступать холодный воздух, повысится влажность и появятся многие другие неприятные воздействия. В связи с этими факторами должны применяться некоторые методы, влияющие на увеличение размеров ростверка.

В случае если внешний слой бетона подвергался ржавчине или в нем начали появляться различные трещины и раковины, необходимо наращивать это покрытие с помощью нанесения на плоскость ростверка цементного раствора. Перед этой операцией ростверк необходимо досконально подготовить. Его плоскость вычищается с помощью стальных щеток, а затем отмывается струей воды.

Если этого оказывается недостаточно, то возможно использование электрической дрели со специальными шлифовальными насадками, которые достаточно легко и быстро справляются с предыдущим покрытием бетона. При этом стоит позаботиться о защите глаз и органов дыхания. Поэтому не забудьте надеть очки и защитную маску.

В случае если в бетоне возникают большие пустоты или трещины, они замазываются способом нагнетания цементного раствора. В данной ситуации необходимо в ростверке перфоратором просверлить дыры. Их делают таким способом, чтобы они полностью охватили испорченную плоскость. Дальше нагнетается раствор из цемента или бетона. Такой подход обеспечивает то, что во все пустоты заливается бетон, а излишки его вытекают. В случае если увеличение необходимо сверху, например, если сваи испорчены почти на всех участках, то придется сооружать опалубку.

С этой целью на тех участках, где наблюдаются дефекты, ставятся доски, шифер или металлические листы, которые подпираются кирпичами или досками в зависимости от габаритов опалубки.

Утепление свайного фундамента от А до Я |

Утепление свайного фундамента

Существенным преимуществом свайного фундамента является возможность его эксплуатации в любых природных и климатических условиях. Благодаря прочным металлическим элементам конструкции, возведение допускается на разных видах грунта, включая участки глубокого промерзания, болотные, песчаные.

В индивидуальном строительстве применяются фундаменты винтового, бурового типа. Для этого не требуется специальная техника. Построенные таким образом здания защищены от воздействия грунтовых вод, так как основной их вес ложится на достигнутую сваями твердую породу.

При всех положительных качествах такого фундамента существует и минус. Свободный доступ холодного воздуха под строением приводит к его охлаждению. Единственным решением может стать правильное утепление свайного фундамента. После утепления дом будет защищен от холода, а под ним появятся помещения, которые пригодятся для различных нужд.

Необходимость утепления фундамента

Утеплению свайного фундамента требует ответственного, профессионального подхода. Не только доступ холодных ветров под дом, но и герметизация фундаментных конструкций могут нанести строению вред. Отсутствие вентиляции способствует коррозии и повреждению конструкций.

В основе данной работы лежит утепление ростверка, то есть верхней части свайного фундамента, выполненного в виде железобетонной рамы, на которую опираются несущие элементы здания, и распределяется нагрузка строения на опоры.

Если обвязка свай углублена или находится на поверхности земли, то достаточно ограничиться утеплением ростверка, являющимся цоколем. Возможна замена изоляционного слоя облицовкой конструкции с внешней стороны. Это возможно и при высоком ростверке, и он утепляется методом устройства теплозащиты свайных конструкций.

Утепление производится снаружи. Следует полностью исключить возможность увлажнения используемого материала. Если используется материал с гигроскопическими свойствами, необходима защита изоляционным слоем. Во избежание дополнительных работ, используются материалы низкой гигроскопичности. К ним относятся пеностекло, пенополистирол, аэрогель и другие.

Утепление фундамента целесообразно выполнять с наружной стороны цоколя, если ростверк незначительно возвышается над землей. Когда есть доступ к цокольной панели, то утепление проводится с внутренней стороны.

Свайный фундамент утепляется с открытых сторон. Возводится каркас цоколя, соединяющий стены с грунтом, утепляется, облицовывается снаружи. Этот способ приемлем, если высота от низа строения до грунта незначительная. Материалы, используемые для обшивки цоколя должны отвечать определенным требованиям:

• прочность;
• невосприимчивость к ультрафиолетовым лучам;
• устойчивость к перепадам температуры.

Рекомендуются профильные металлические листы, цокольные панели, другие облицовочные материалы. Обкладывают цоколь диким камнем, кирпичом, если позволяет свойство грунта, так как для этих тяжелых материалов необходимо наличие фундамента. Следует помнить о вентиляции пространства под постройкой. Если расстояние между низом постройки и грунтом достаточно большое, утепляется наружная сторона пола.

Этапы выполнения утепления

Комплексное утепление свайного фундамента выполняется в такой последовательности:

• укладка гидроизоляционных материалов на ростверке и металлических элементах;
• устройство цокольного каркаса;
• прокладка внутреннего утеплителя;
• выполнение цокольной облицовки;
• заполнение пространства керамзитом или грунтом;
• утепление наружной поверхности пола.

Выполнение гидроизоляции заключается в защите стыков металлических, бетонных элементов от попадания влаги, приводящей к коррозии и деформации. Если в конструкции присутствуют элементы, выполненные из древесины, влажность приведет к гниению. Это грозит разрушением строения. Как изоляционный материал, можно использовать рубероид, который укладывается на стыки свай с ростверком и в местах соединения его со стенами. .

Для усиления защиты на металлические элементы обрабатываются защитной мастикой. Древесина защищается материалами, содержащими антисептики.

Утеплительные работы начинают с устройства обрешетки, закрепленной между сваями. На нее накладываются гидроизоляционные материалы или обшивка. При использовании вспененных материалов устраивается сплошная обрешетка. Для улучшения изоляции к цоколю внутри накладывают грунт, керамзит.

В зависимости от наличия доступа под строение, эту работу осуществляют до установки обрешетки или после ее устройства. Если проектом предусмотрена малая высота ростверка, работы по внутренней теплоизоляции необходимо выполнять до возведения здания.

В ходе сооружения фальшивого цоколя следует помнить о необходимости наличия вентиляционных отверстий. Появившаяся в цокольной части влажность обязательно приведет к образованию плесени, которая очень быстро доберется и до жилых помещений. А процесс ликвидации этой сырости будет долгим и кропотливым, в некоторых случаях избавиться от нее бывает невозможно.

Если подполье будет полностью засыпано грунтом, то вентиляционные отверстия не будут соответствовать своему назначению. Для того, чтобы вентиляция осуществлялась в полной мере, необходимо оставлять зазоры на уровне их расположения. Эти отверстия необходимо закрывать металлическими сетками для ограничения проникновения грызунов и других мелких животных. Необходимо своевременно очищать решетки от грязи и снега.

Подведем итоги

Чтобы утепление свайного фундамента было выполнено качественно, что в первую очередь влияет на состояние стоящего на нем сооружения, следует обращаться к профессионалам. Нередко, работы, выполненные неумело, без знания строительных правил и свойств используемых материалов, приводят к тому, что требуются значительные расходы на восстановление испорченных сыростью конструкций дома и его отделки.

Утепление, соответствующее нормам и правилам, сделает ваше жилище теплым и уютным, а проживание в нем будет комфортным и безопасным.

Утепление свайного фундамента снаружи пенополистиролом, ростверка и пола

Много преимуществ в строительстве зданий дает свайный фундамент, однако он требует тщательного выбора утепления, особенно с поднятым ростверком, чтобы соответствовать нормам и снизить к минимуму теплопотери. Распространение получило утепление свайного фундамента снаружи пенополистиролом, взамен традиционному использованию насыпи керамзита или почвы по периметру здания.

Технология утепления пенополистиролом

Свайные фундаменты разделяют на:

• Высокие, когда ростверк выше уровня почвы.
• Повышенные, когда нет промежутка между уровнем почвы и стенами.
• Заниженными, когда оголовки свай уходят глубже уровня почвы и часть фундамента закрывается ею.

В зависимости от конструкции выбирается соответствующий способ утепления. При этом разнится даже выбор утепляемой поверхности.

Если дело касается высокого свайного фундамента, когда ростверк существенно поднят над поверхностью почвы, то утеплять можно:

• По периметру, закрывая промежуток между нижним краем стен и почвой. Под зданием появляется дополнительное изолированное пространство, которое можно использовать как дополнительное помещение или нишу.
• Снизу ростверка по всей площади опорной конструкции.
• Пол утепляется внутри здания.

Утепление пола часто делают не как обособленный вариант, а как дополнение к внешней теплоизоляции, чтобы повысить эффективность общей защиты и распределить равномерно зону переходных температур.

Если промежутка между фундаментом и почвой нет, то остается только вариант с внешним утеплением по периметру и внутренним по всей площади здания.

Для утепления заглубленных фундаментов актуальны те же способы, что и в случае утепления ленточных фундаментов Пеноплексом. Различий в этом случае нет, за исключением обособленного учета уровня промерзания грунта для различных климатических зон.

В обязательном порядке все свайные фундаменты обустраиваются дренажной системой. Если ее нет, то перед утеплением обязательно монтируется, иначе в закрытом пространстве цокольного пространства будет накапливаться вода, от которой будет сложно избавиться даже активной вентиляцией.

Порядок утепления по периметру здания:

1. Поверх основы утепления выполняют гидроизоляцию. Для завышенных конструкций нужна гидроизоляция всей внешней поверхности по площади с отпуском по каркасу или стенке, выложенной вдоль стен. Под зданием формируется основная защита для материала фундамента. Обязательно предусматривается вентиляция, для отвода влаги.
2. В промежутке между почвой и ростверком формируется каркас из металлического профиля деревянного бруса или кирпичная стенка в качестве цокольного пояса здания.
3. Далее закрепляются листы пенополистирола. Для этого в равной степени используется клей для пенопласта и дюбели грибки. Все стыки запениваются для герметизации пояса утепления. Чтобы достичь должного уровня защиты слой пенопласта должен превышать 10 см, и его желательно укладывать в два слоя для надежного перекрытия всех стыков.
4. По верхней кромке утепления закрепляется отлив. Козырек из оцинкованной стали будет эффективно отводить дождевую воду в сторону от утеплителя и цокольного сайдинга на отмостку.
5. Поверх утеплитель штукатурится с армированием металлической сеткой. Желательно выбрать специальную сетку для защиты от грызунов.
6. В последнюю очередь создается подушка из песка или глины в зависимости от варианта дренажной системы и формируется отлив, монтируется внешняя отделка цокольного пояса. Это может быть облицовка кирпичом, диким камнем, плиткой, декоративной штукатуркой.

Ростверк

С сильно завышенным ростверком, когда утепление по периметру отнимает много материала или не актуально по другим причинам, лучше всего выполнить внешнее утепление всей нижней поверхности фундамента.

Закрепляется паропроницаемая мембрана для отвода лишней жидкости. Пенополистирол крепится в один-два слоя по всему ростверку. Закреплять его можно дюбелем грибком по углам каждого листа.

Вся поверхность подшивается деревом или профнастилом. Только предварительно слой утепления в этом случае должен формироваться по обрешетке из деревянных брусьев или металлического профиля. Профнастил крепится с небольшим уклоном для предотвращения накопления влаги на верхней его поверхности.

Обшивка ростверка гидроизолируется, как и сваи. Для этого можно использовать рулонные материалы на битумной основе, обмазку или альтернативные варианты с полимерными составами на водной основе.

Пол

Как уже отмечалось пол в здании, построенном на свайном фундаменте, желательно утеплить изнутри.

Если основа дома формируется балками, то утеплитель закладывается между ними и подшивается с обеих сторон. Снизу это может быть листовой материал, например листы влагостойкого МДФ. Сверху формируется слой чернового пола. Гидроизоляцию лучше предусмотреть по нижней границе ростверка, а также непосредственно под черновым полом. Ниши между лагами обязательно снабжаются вентиляцией для отвода лишней жидкости.

Если на сваи определяют железобетонные плиты, то утеплять их желательно как снаружи, так и изнутри, не допуская, чтобы положение точки росы приходилось на слой внутреннего утеплителя.

Пенополистирол укладывается равномерно поверх чернового слоя и гидроизоляции и фиксируется однократно в центре листа. Далее заливается стяжка с армированием металлической сеткой или тонкой арматурой. После этого укладывается теплый пол и напольное покрытие.

Оптимальный вариант утепления свайного фундамента подбирается обособленно в каждом конкретном случае. Учитываются климатические условия, материалы, из которых формируется ростверк, требуемое значение теплосопротивления и т.д. Так что самостоятельному выбору лучше предпочесть мнение профессионалов.

7.5. УТЕПЛЕНИЕ РОСТВЕРКА. Универсальный фундамент Технология ТИСЭ

7.5. УТЕПЛЕНИЕ РОСТВЕРКА

Проблемы энергосбережения, с которыми сталкиваются застройщики, связаны не только с утеплением стен и перекрытий. Утепление ленты фундамента или стен подвала должны рассматриваться в равной степени ответственно. «Холодный» ростверк остужает стены и перекрытие первого этажа, создавая некомфортные условия проживания, ведет к тепловым потерям. Особенное беспокойство возникает у жильцов, если пол первого этажа — холодный. Поверхность пола является единственным элементом ограждающей конструкцией дома, с которым человек соприкасается постоянно, наступая на него обутой или босой ногой. Для создания комфортных условий разница поверхности пола должна быть меньше температуры воздуха в помещении не более чем на 2 °С. Конструктивно утепление ростверка увязывается с конструкцией и схемой утепления стен и перекрытия. Желание защитить подпол от грызунов также может сказаться на утеплении и отделке цокольной части здания.

Утепление ростверка столбчато–ленточного фундамента может выполняться застройщиками по различным схемам (рис. 167). Следует только учитывать, что наибольший эффект утепления можно создать при устройстве утепляющего слоя по боковым стенкам ростверка. С внешней стороны ростверк может быть утеплен пенополистиролом, пеноизолом, пенополиуретаном, пенополиэтиленом и другими утеплителями, защищенными снаружи панелями цокольной отделки (декоративные пластиковые панели, сайдинг, панели ЦСП, асбоцементные листы…).

Изнутри ростверк может быть утеплен теми же утеплителями. Это может быть выполнено по традиционной схеме утепления подпола бревенчатых домов, в виде обратной засыпки грунтом. Но в подобном случае щель под лентой следует закрыть любым листовым материалом (рис. 167, а).

Если балки первого этажа деревянные, то защита от грызунов может выполняться как с внешней стороны ростверка (защита щели под ростверком отмосткой), так и со стороны подпола (защита утеплителя жестяным кожухом (рис. 167, в).

Если пол первого этажа — бетонная плита, отлитая на песчаной подсыпке, то теплоизроляция может быть выполнена в виде плит жесткого пенополистирола или рулонного пеноизолирующего материала (пенополиэтилен, понополиуретан…) (рис. 167, г).

Рис. 167. Утепление ростверка: А — с деревянным перекрытием; Б — с бетонным перекрытием; В — стены и ростверк с внешним утеплением; Г — с бетонным полом по песчаноой засыпке; 1 — ростверк; 2 — стена; 3 — утеплитель; 4 — отмостка; 5 — перекрытие деревянное; 6 — пол; 7 — лаги; 8 — опора фундамента; 9 — пластина- стенка; 10 — обратная засыпка грунта; 11 — песчаная засыпка; 12 — пенополиэтилен; 13 — бетонный пол; 14 — короб жестяной; 15 — плита ж/б перекрытия; 16 — панель внешней отделки

Застройщик, не забудь!

Перед началом возведения стен следует обустроить место для подвода к дому инженерных коммуникаций. Это можно выполнить до начала возведения фундамента или после, до монтажа нижнего перекрытия. Застройщики, оттягивающие эту работу на потом, сталкиваются с определенными сложностями. Завести кольцо или вырыть траншеи для подвода воды и отвода канализационных стоков под нижним перекрытием дома бывает крайне сложно.

Следующая глава >>

Grillage Метод анализа надстройки

Презентация на тему: «Метод ростверка для анализа надстройки» — стенограмма презентации:

1 Метод ростверка для анализа надстройки
Д-р Шахзад Рахман Энгг-технологический университет NWFP, Пешавар Источники: конспекты лекций Проф.Азлан Абдул Рехман, Университет Технологий Малайзии Конспект лекций Проф. М. С. Чунг, Гонконгский университет

2 Описание — Метод анализа ростверков
По сути, компьютерный метод анализа настилов мостов. Настил идеализирован как серия «балочных» элементов (или ростверков), соединенных и удерживаемых в местах соединения. Каждому элементу придается эквивалентная инерция изгиба и скручивания, что соответствует той части настила, которую он заменяет.Предполагается, что жесткость на изгиб и скручивание в каждой области плиты сосредоточена в ближайшей эквивалентной балке ростверка. Ограничения, нагрузка и опоры могут быть приложены к соединениям между элементами, а элементы, образующие соединение, могут располагаться под любым углом.

3 Описание Продольная жесткость перекрытий сосредоточена в продольных балках; поперечная жесткость в поперечных балках. Равновесие в плите требует, чтобы крутящий момент был одинаковым в ортогональных направлениях. Скрутка одинакова в ортогональных направлениях, но не в эквивалентном ростверке, если сетка не очень мелкая.

4 Базовая теория Базовая теория включает метод смещения жесткости. По сути, это матричный метод, в котором неизвестные выражаются через смещения суставов. Решение проблемы состоит в нахождении значений перемещений, которые необходимо приложить ко всем соединениям и опорам для восстановления равновесия.

5 Программа анализа ростверка
Некоторые компьютерные программы позволяют вводить упругие ограничения в соединениях для имитации эффекта резиновых опор или упругого сокращения колонн под нагрузкой. Возможен анализ любой двухмерной конструкции палубы с любыми условиями опоры или углом наклона (примерно до 20o). Обычно требуется сгладить неровности на воображаемых стыках между элементами ростверка.Метод может быть расширен для обслуживания трехмерных систем (пространственно-кадровый анализ).

6 Программа анализа ростверка
Когда настил моста анализируется методом аналогии с ростверком, необходимо выполнить пять основных шагов для получения результатов проектирования: Идеализация физического настила в эквивалентный ростверк Оценка эквивалентной упругой инерции элементов ростверка Применение и передача нагрузок на различные узлы ростверка. Определение силовых характеристик и расчетных огибающих и интерпретация результатов.

7 Программа анализа ростверка
Метод состоит из преобразования конструкции настила моста в сеть жестко связанных балок или в сеть каркасных элементов, жестко связанных друг с другом в дискретных узлах, то есть идеализация моста с помощью эквивалентного ростверка. Деформации на двух концах элемента балки связаны с изгибающим и скручивающим моментами через их жесткость на изгиб и кручение. Матрица жесткости конструкции формируется с использованием обычных методов матричного структурного анализа или метода конечных элементов.

8 Программа анализа ростверка
Моменты записываются в терминах концевых деформаций с использованием уравнений отклонения наклона и крутящего момента вращения. Сила сдвига в балке также связана с изгибающим моментом на двух концах балки и снова может быть записана в терминах концевых деформаций балки.Сдвиг и момент во всех элементах балки, встречающихся в узле, и фиксированные концевые реакции, если таковые имеются, в узле суммируются, и три основных уравнения статического равновесия в каждом узле, а именно ΣFZ = 0, ΣMz = 0 и ΣMy = 0, составляют довольный.

9 Программа анализа ростверков
Конструкция моста очень жесткая в горизонтальной плоскости из-за наличия плиты настила. Переходные смещения по двум горизонтальным осям и вращение вокруг вертикальной оси будут незначительными и могут быть проигнорированы при анализе.Таким образом, скелетная структура будет иметь три степени свободы в каждом узле, то есть свободу вертикального смещения и свободу вращения вокруг двух взаимно перпендикулярных осей в горизонтальной плоскости. В общем, ростверк с n узлами будет иметь 3n степеней свободы или 3n узловых деформаций и 3n уравнений равновесия, связанных с ними.

10 Программа анализа ростверка
Все нагрузки пролета преобразуются в эквивалентные узловые нагрузки путем вычисления фиксированных концевых сил и передачи их на глобальные оси.В процессе получается система одновременных уравнений, и их решения приводят к оценке узловых смещений в конструкции. Силы стержня, включая изгибающий и крутящий моменты, затем могут быть определены обратной подстановкой в ​​уравнениях отклонения наклона и крутящего момента вращения.

grillage de protection — английский перевод — Linguee

Les solutions d’clairage naturel par le haut […] (lucarnes par., Пример) intgrent […] dans la surface vitre un m ic r o — защитный ростверк c o nt re le soleil qui supprime […] efficacement le rayonnement direct […] du Soleil sans Influer Ngativement Sur la Vision. siteco.fr	m icro sun защита lou vre i nt , встроенная в gl как s panelli ng ro ofli gh ting предложения […] костюм bl e защита ga от солнечных лучей, эффективно […] блокирует прямые солнечные лучи без ущерба для поля зрения. siteco.com
En cas d’attaques de rongeurs, il faut nettoyer [. ..] les abords de la […] prppinire, vrifier l’ta t d u grillage de protection e t p oser des appts empoisonns […] база антикоагулянтов. palmelit.com	При нападении грызунов, […] чистая e периметр th e prenursery, c he ck защитная ограждение и b ait с […] яд антикоагулянт. palmelit.com
Afin de фасилитатор cette procdure, nous […] vous Suggrons d’insrer le mt de chargement dans le support de mt de […] chargement la bas e d u grillage de protection . novajack.com	Чтобы облегчить эту процедуру, мы рекомендуем вам вставить трубку мачты в опору, размещенную […] на b otto m t Защитная решетка . novajack.com
Les Filres Doivent Tre […] insrs entr e l e защитный ростверк e t l e вентилятор […] конвекция (раздел Установка и установка фильтров) drolet.ca	Фильтров может быть […] вставлен между и fing er Guard и d con ve ction вентилятором […] (см. Раздел «Сборка фильтров»). drolet.ca
Светильники Suspendus de 400watts, vapeur de mercure et rflecteur […] ouvert, ayan t u n защитный ростверк . oee.nrcan-rncan.gc.ca	Пары ртути, 400 Вт, подвесной, открытый […] светильники рефлекторного типа и wi re guard . oee.nrcan-rncan.gc.ca
modles ferms: ils se composent d ‘ u n grillage de protection o u d e planches pleines, ou enore de protection [. ..] latrales en trois party […] avec filets de scurit, garde-corps и autres dispositifs de protection quivalents or аналогов. eurogip.fr	интегральная система ms , состоящая из ro tective экранов, массивных досок или трех частей la te ra защита sys te ms с […] защитные сетки, ограждения и аналогичные изделия. eurogip.fr
Подвесные светильники мощностью 400 Вт, вспомогательные металлические галогенные лампы, акриловые призматические […] et dots d ‘ u n защитный ростверк oee.nrcan-rncan.gc.ca	Металлогалогенные лампы мощностью 400 Вт, подвесные, призматические, акриловые […] светильники в комплекте с wi re guard oee.nrcan-rncan.gc.ca
Светильники Suspendus de 400watts, […] aux halognures mtalliques, устанавливает faible hauteur et dots de lentilles de […] diffusion et d ‘ u n защитный ростверк oee.nrcan-rncan.gc.ca	Металлогалогенные подвесные светильники с низкими пролетами мощностью 400 Вт в комплекте e […] с линзой d с рассеянной линзой a nd wi re защитным кожухом oee.nrcan-rncan.gc.ca
Защитная решетка p o ur aspiration estcom standard. flaktwoods.fr	Защитный экран на входе вентилятора r d дюйм t Код вентилятора flaktwoods.fr
Finalement, glisse z l e grillage de protection p a r en arrire et fixez le dossier du […] sige la benne et verrouillez-le en place. tritesequipment.kubota.ca	Наконец, […] слайд b ac k защитный осыпь n и прикрепленная спинка сиденья a ll путь к th e be d и заблокировать […] он на месте. tritesequipment.kubota.ca
Защитный ростверк л ‘ всасывание: 0,25 x p d Защитный ростверк a u r efoulement: […] GTLF: 0,3 x pd GTLB, GTHB: 0,25 x […] pd Le niveau de puissance acoustique vers l’environnement et vers le pipe de refoulement est mesur pour chaque taille du fanateur. flaktwoods.fr	Защитное покрытие cr een на входе: 0,25 x pd Защитное sc reen на выходе: GTLF: 0,3 […] x pd GTLB, GTHB: 0,25 x pd Звук […] Для каждого размера вентилятора было измерено уровней мощности на окружающую среду и на выпускной канал. flaktwoods.fr
Grillage […] Раздел libre env. 60% (ок. 45% для вытяжек av e c защитный ростверк c o nt re les insectes), раппорт B x (H — 0,085 м ) trox.fr	Экран из проволочной сетки Свободное сечение ок. 60% (примерно 45% для конструкций с сеткой от насекомых), исходя из B x (H — 0.085 м) trox.es
Vous saviez dj qu e l e grillage de protection , s it u l’avant sur le timon, est […] мобильный для разрешений на транспорт […] billots de diffrentes longueurs. novajack.com	Вы можете уже k сейчас t hat th e protection g рейтинг , lo cate d на передней панели fr ame из t railer […] является передвижным, что позволяет транспортировать бревна разной длины. novajack.com
Positionne z l e Защитный ростверк ( p re mire photo) или поддержка деформации (двойное фото), […] selon le cas, […] в пределах 20 см (8 дюймов) на девант-де-ла-бот-де-мталь. novajack.com	Positio n m eta l решетка ( рис. ture 1) или опора для разгрузки стрелы (изображение 2) приложение.20 см ( 8 « ) от до спереди […] шт. novajack.com
Защитная решетка c o mp renant un maillage de fils longitudinaux […] (12) агенты cte cte et entrelacs chacun avec au […] месяца, прилегающих в продольном направлении, соответственно (12), caractris en ce qu’il comprend en outre un ou plusieurs cbles mtalliques longitudinaux (14), chacun entrelac или entreml, avec au moins un fil продольно смежных (12). v3.espacenet.com	защитный wir e net c ompr isin g a n array of longi tu dinal […] провода (12) расположены рядом и каждый переплетен с […] — по меньшей мере, один соответствующий смежный продольный провод (12), отличающийся тем, что он дополнительно содержит один или несколько продольных металлических кабелей (14), каждый из которых переплетен или переплетен по меньшей мере с одним смежным продольным проводом (12). v3.espacenet.com
Заряд z и n защитный ростверк e t и daptez sa hauteur et sa large […] selon votre besoin. kuka.be	Загрузить e .g . забор и c hnge th e высота и widt h to t he height a nd […] Требуемая ширина . kuka.be
C e Защитный ростверк e s t l’accessoire […] незаменим для решения проблем подагрических и потомственных заболеваний. jardieco.com	Незаменимый аксессуар SS ory к желобу pre ve nt и […] проблемы с водостоком.Его конструкция обеспечивает быструю и простую установку и совместимость со всеми типами водостоков. jardieco.com
Защитный ростверк e t m thode et dispositif de […] строительство v3.espacenet.com	Сейф ty забор an d met ho d and de vi ce для ma ki n g то же v3.espacenet.com
Lors de l’atterrissage Solo, […] l’avion sortit de la piste, defon a l e grillage de protection de l ‘ a roport et finit sa course dans un […] циметира. 1001crash.com	При посадке в Соло, […] самолет пролетел над взлетно-посадочной полосой, врезался в забор по периметру аэропорта, и около я упокоился и на кладбище. 1001crash.com
Il se pourrait que les filter doivent tre […] nettoys или remplacs ou qu e l e grillage de protection d u m oteur soit obstru. cyclovac.com	Также возможно, что ваш […] фильтр s необходимо — быть c le отремонтировано или заменено, или что e двигатель ограждение осыпь n заблокировано. cyclovac.com
Le grand jardin qui entoure le […] Vichiaccio, оценка […] дополнение закрывается по номиналу cr e t защитный ростверк q u i empche les plus petits de […] s’approcher des ситуаций, опасных. ducatispare.com	Большой сад вокруг Il Vichiaccio дискретно […] окруженный b y защитный f en ces, которые предотвращают ch il dren от gett in g clos e to a ny опасно […] ситуация. ducatispare.com
Grillage e x t ri eu r e de protection H = 2000 мм avec […] решетка ouvrante dote d’un micro dispositif de sret oemmespa.com	Exte rn al wi re fen ce защита, h ei ght = 20 00 мм, с […] Въездные ворота с защитой micro oemmespa.com
Pour les mois plus froids de l’hiver, une bche […] blanche at ajout e a u ростверк a fi n de f o ur nir u n e защита a d di tionle aux […] travailleurs. collineduparlement.gc.ca	Для более прохладных зимних месяцев был добавлен белый брезент в качестве […] футеровка o g ree n netting t o p rovide ad diti на al защита для r работа a rea. collineduparlement.gc.ca
Des crans de ty p e grillag m o nt s sur des cas qu e s de protection o u s ur des protecteurs pour le frontcom […] dans le cas des fonderies ou des aciries. medop.es	MES h щиты t или или , прикрепленные к защитным шлемам или налобным протекторам, как в c , как и s me lting […] и сталелитейные заводы. medop.es
D’autres outils et Approches courants, connus et approuvs, par instance des lignes directrices provinciales ou fdrales sur les activits, ayant des rpercussions sur […] l’habitat, les plan de […] Контроль за материалами и коррозией, Pl и n de protection de l ‘ en vironnement , l e ростверк po issons pour entres d’eau, les pratiques […] экземпляров […] propres une activit donne et les normes de concept, de construction et de fonctionnement peuvent galement attnuer efficacement les rpercussions sur le poisson et l’habitat du poisson, для того, чтобы автоматически вносить исправления. dfo-mpo.gc.ca	Прочие известные и принятые инструменты и […] стандартных подходит таких […] as Fe de ral или Pro vi ncial Guidelines для деятельности, влияющей на среду обитания рыб, планы по борьбе с эрозией и наносами, wa ter accept fis h скрининг, […] специфическая деятельность […] Лучшие практики управления, стандарты проектирования, строительства и эксплуатации и т. Д.также может быть эффективным в смягчении воздействия на рыбу и среду обитания рыб при правильном применении. dfo-mpo.gc.ca
Лес критический r e s de grillage e t l es директивы t l a защита p o — sons d’une […] longueur suprieure 25mm figurent […] dans le document labour par Katopodis (1992). dfo-mpo.gc.ca	Рыбная осыпь n критерии a nd guid an ce fo rt he защита из fi sh la rg более 25 мм предоставляется [.. .] Катоподиса (1992). dfo-mpo.gc.ca
L’on a en effet pas tenu compte du fait que l’abondance de matriaux tels que la paille dans les pays chauds est inadapte, parce qu’elle fermente avec la […] чел. И апартаменты […] инфекции, ni qu e l e ростверк d e s Установки данс ле платит дю суд фит из fi c e de r gu lateur. europarl.europa.eu	Действительно, не было принято во внимание отсутствие достаточного количества материалов, таких как солома, в жарких странах, поскольку она ферментирует […] с жаром и вызывает […] инфекции, а также t решетчатая система te ms для предприятий в южной стране , то есть s ac t as a reg ul ator. europarl.europa.eu
Место z л e ростверк e n f i l de f e r au- dessus […] du bton humide. unwater.org	Поместите проволочную сетку на сверху из мокрый co ncrete. unwater.org
U n ростверк e n a cier inoxydable sert retenir ce mlange contre les pluies et permet aux pla nt e s de p o us ser sans […] tre dtruites par la premire pluie. innovcity.fr	Сетка из нержавеющей стали — это pp lied до , удерживающая t смесь от дождя и защищающая саженцы от […] элементов. Innovcity.com

grillage — Английский перевод — Linguee

Portail Grillagé en Tube D’acier Galvanisé 40mm puis Plastifié

ростверк — Espagnol Dictionnaire Français-Espagnol WordReference.com

Изоляционные войлоки Optimo для пола от CSR Bradford

• Домашняя изоляция
  • Назад
  • Утеплитель дома
  • Стены
    • Назад
    • Изоляция стен
    • Настенные ракетки с золотым покрытием
    • Брэдфорд Блэк Утеплитель Бэттс
    • Звукоизоляция SoundScreen
    • Настенные батуты Polymax
    • Изоляция стен
    • Fireseal
    • Изоляция полиэфирная
  • Настенные покрытия
    • Назад
    • Настенные покрытия
    • Настенная пленка Enviroseal RW
    • Стеновая пленка Thermoseal
  • Потолок
    • Назад
    • Потолки
    • Золотая потолочная накладка
    • Брэдфорд Блэк Утеплитель Бэттс
  • Пол
    • Назад
    • Этаж
    • Изоляция пола Optimo
  • Утепление крыши
    • Назад
    • Изоляция крыши
    • Антикон
    • Fireseal
    • Мультител БАЛ 12.5-40 Одеяло
  • Обшивка кровли
    • Назад
    • Обшивка крыши
    • Enviroseal HTS Roof Sarking
    • Термоупаковка крыши
  • Изоляция сарая
    • Назад
    • Изоляция Сарая
    • Изоляция полиэфирная
  • Втулка для домашнего комфорта
• Центр домашнего комфорта
  • Назад
  • Втулка для домашнего комфорта
  • Летом в моде, а зимой — в термосе — доведите домашний комфорт до максимума без удара током
  • Не жертвуйте комфортом и безопасностью в сарае или уличном строении
  • Темные стены, темные крыши — позаботьтесь об этом горячем индустриальном стиле
  • Работа на выходных, которая сэкономит деньги в течение всего года: изоляция потолка своими руками
  • Узнайте больше о том, как изоляция работает в вашем доме
    • Назад
    • Ступица домашнего комфорта
    • Комфорт имеет значение…
    • Часто задаваемые вопросы
    • Решения для домовладельцев
      • Назад
      • Решения для домовладельцев
      • Утеплитель для новостройки
      • Звукоизоляция для новых домов
      • Контроль конденсации в новых домах
      • Противопожарная защита домов в зонах лесных пожаров
      • Саркинг под черепичной крышей
      • Теплоизоляция существующих домов
      • Звукоизоляция существующих домов
      • Контроль конденсации в существующих домах
    • Разрушающая мифы изоляция
    • Как работает изоляция
    • Ролики
      • Назад
      • Видео
      • Дэн и Дэни Видео
      • Видео о продуктах
      • Рекламные ролики на телевидении Брэдфорда
    • Новости
    • Логотипы и маркетинговые ресурсы Bradford
    • Регистрация гарантии
• Коммерческая изоляция
  • Назад
  • Коммерческая изоляция
  • Кровля
    • Назад
    • Кровля
    • Антикон
    • Система распорок на крышу Ашгрид
    • Enviroseal ProctorWrap Sarking
    • Строительное одеяло
    • Распорка на крышу SpacerX
    • Термоупаковка
  • Стены
    • Назад
    • Стены
    • Acoustigard — Акустическая стекловата
    • Настенная пленка Enviroseal ProctorWrap
    • Fireseal
    • Martini — Акустический полиэстер
    • Изоляция полиэфирная
    • Термоупаковка Firespec и облицовочная фольга
  • Потолок
    • Назад
    • потолок
    • Acoustigard — Акустическая стекловата
    • Fireseal
    • Martini — Акустический полиэстер
  • Нижняя плита
    • Назад
    • Подложка
    • Промышленные плиты и одеяла
    • Martini — Акустический полиэстер
    • Xtroliner — Тепловой PIR
  • HVAC
    • Назад
    • HVAC
    • Промышленные плиты и одеяла
    • Термоупаковка Firespec и облицовочная фольга
  • Промышленное
    • Назад
    • Промышленное
    • Волоконно-сетка
    • Картон и одеяло Fibertex
    • Промышленные плиты и одеяла
  • Технические услуги
• Технический сервис
  • Назад
  • Технические услуги
  • Изоляция полов
  • Изоляция для негорючих стен
  • Звукоизоляция и теплоизоляция для воздуховодов ОВК
  • Звукопоглощающие стены для систем отопления, вентиляции и кондиционирования воздуха на крыше
  • Доступ к инструментам и справке службы технической поддержки Bradford
    • Назад
    • Технические услуги
    • Техническая поддержка проекта
    • Селектор пленки
    • Тепловой счетчик кровли
    • Программа повышения квалификации
    • Примеры использования и обновления проектов
    • Исследования в области строительства
    • Технические загрузки
    • Ссылки
• Загрузки
• Зачем утеплять Брэдфордом?
  • Назад
  • Зачем утеплять Брэдфорд?
  • Произведено в Австралии
  • Комфорт
  • Специалист по установке
  • Энергоэффективность
  • Для окружающей среды
  • Здоровье
  • Инновации
  • Безопасность
  • Устойчивость
• Около
  • Назад
  • Около
  • Контакт
  • Офисы в Брэдфорде
  • Где купить
  • Специалист по установке
  • Обязательства по безопасности
  • Обратная связь
  • Наша история
  • Часть семейства CSR
  • Карьера
    • Назад
    • Карьера
    • Наши люди
    • Наш процесс найма
    • Присоединяйтесь к команде CSR Bradford

• Калькулятор пакетов
• Установить цитату
• Где купить
• Свяжитесь с нами

• Зачем утеплять Брэдфордом?
  • Произведено в Австралии
  • Комфорт
  • Энергоэффективность
  • Специалист по установке
  • Для окружающей среды
  • Здоровье
  • Инновации
  • Безопасность
  • Устойчивость
• Домашняя изоляция
  • Изоляция стен
  • Настенные ракетки с золотым покрытием
  • Брэдфорд Блэк Утеплитель Бэттс
  • Звукоизоляция SoundScreen
  • Настенные батуты Polymax
  • Fireseal
  • Изоляция полиэфирная
  • Термопленочная плита
  • Утеплитель пола
  • Изоляция пола Optimo
  • Настенные покрытия
  • Настенная пленка Enviroseal RW
  • Стеновая пленка Thermoseal
  • Изоляция потолка
  • Золотая потолочная накладка
  • Брэдфорд Блэк Утеплитель Бэттс
  • Полимакс Потолочные Баттс
