Утепление мелкозаглубленного ленточного фундамента

Содержание

1. Грамотное утепление ленточного фундамента.
2. Технология утепления ленточного фундамента снаружи.
3. Утепленный ленточный фундамент мелкого заложения.
4. Утепление мелкозаглубленного ленточного фундамента.
5. Технические приёмы.
6. Технология утепление мелкозаглубленного ленточного фундамента.
7. Особенности утепления мелкозаглубленного основания.
8. Подготовка к утеплению фундамента.
9. Особенности монтажа утеплителя.
10. Полезные советы.

Грамотное утепление ленточного фундамента.

Хорошо утеплённый фундамент оказывает противодействие морозному пучению грунта. Благодаря теплу, исходящему от заглублённой части фундамента, оставшаяся на зимнее время вода в грунте, возле его границ, не замерзает, а постоянно подтаивает. Не замерзающая в лёд вода не увеличивает грунт в объёме. Фундаменту не придётся противостоять касательным силам пучения.

Технология утепления ленточного фундамента снаружи.

Наружное утепление фундамента важнее внутреннего. Слои гидро- и теплоизоляции препятствуют промерзанию фундамента и стен подвального помещения с внешней стороны.

Как утеплить ленточный фундамент? После вырывания необходимой по размерам траншеи под ленточный фундамент, сразу приступают к его утеплению. Почву по низу траншеи трамбуют, насыпают слой песчаной подушки на 10-15 см, которую также утрамбовывают. Заливается слой подбетонки толщиной 3-5 см, иногда изоляционные слои наносят сразу на песчаную подушку.

Помимо слоя утепления для основания фундамента, возможна прокладка изоляционных покрытий для внешних стенок фундамента.

Утеплять, предварительно покрывая слоем гидроизоляции, нужно и стены, и пол подвального помещения.

На слой цемента наносят гидроизоляцию и укладывают утеплитель. Часто в качестве гидроизоляции используют жидкую резину — полимерную битумную мастику. На ней не появляются плесень и грибки, несъедобна для грызунов. Битумная мастика обладает эластичностью, поэтому практически не растрескивается.

Положительные качества битумной мастики помогают сохранить слой утеплителя в хорошем состоянии, не допуская проникания влаги или вредителей, что могло бы ухудшить свойства утеплителя или привести материал в негодность.

Битумная мастика наносится с помощью распыления специальным прибором или вручную. Для распыления битумной эмульсии используют аппарат безвоздушного распыления — мини гудронатор. Вручную мастику наносят шпателем, постоянно корректируя в ровный слой. Битумная эмульсия наносится в 2-4 слоя. Общая толщина покрытия — 2-6 см.

Существует рулонная гидроизоляция для фундамента. Часто используются битумные гидроизоляционные мембраны. Слои покрытия наносят на фундамент, предварительно прогревая с нижней стороны газовой или бензиновой горелкой.

Иногда применяют самоклеющиеся битумные рулонные материалы, что делает процесс нанесения гидроизоляции легче и быстрее.

Пенопласт — универсальный утеплитель. Главное достоинство — очень низкая теплопроводность. Пенопластом можно утеплять фундамент у основания и по наружной части стенок, также отапливаемые и неотапливаемые подвальные помещения. Листы пенопласта крепятся к поверхности на специальный клей, не содержащий растворителей. Если нужно изменить размер какой-либо плиты, пенопласт можно резать обычным канцелярским ножом.

Для утепления наружных стенок фундамента нужно выбрать листы пенопласта по 20 см в толщину. На листы пенопласта с одной стороны наносится клей несколькими симметричными точками, и их сразу прислоняют к поверхности. Все стыки тщательно заделываются клеем. Для утепления фундамента пенопласт приклеивается на бетон или на полностью высохшую битумную мастику (покрытие считается высохшим, когда перестаёт прилипать). Слой пенопласта полностью герметизируется последующей гидроизоляцией.

Если покрытие из пенопласта устанавливается на внешней части фундамента, его можно оштукатурить. Перед нанесением штукатурки пенопласт обязательно армируется стеклосеткой с помощью специального клея для фасадных работ. Сетку крепят внахлёст не менее чем на 10 см. Наносят армирующую смесь в два этапа, оба раза слой не превышает 2-3 мм. После высыхания смеси её выравнивают наждачной бумагой для последующего нанесения отделочного слоя.

Пенополистирол. кроме низкой теплопроводности, совершенно не чувствителен к сырости и влаге, в нём не может заводиться плесень и грибок. Недостаток — постепенно разрушается под действием УФ-излучения. Монтируется аналогично покрытию из пенопласта. При установке на внешних стенках фундамента обязательно оштукатуривается.

Пенополиуретан не требует дополнительных гидроизоляционных покрытий. Помимо теплоизоляционных качеств пенополиуретан не пропускает и не впитывает воду, не поддерживает горение. В нём не образовываются грибки и плесень. Пенополиуретан не разрушается грызунами.

Данный утеплитель можно использовать в листовом варианте, закрепляя специальным монтажным клеем для полиуретана. Слой пенополиуретанового покрытия для фундамента в среднем составляет 40-60 мм. Можно сделать бесшовное покрытие, для этого приобретается полиуретановая пена, которая распыляется из специальных установок безвоздушного напыления пены. При распылении покрытие быстро сохнет.

Если пенополиуретан нанесён неровно, его можно уровнять, срезав выступающие места ножом. Поверхность можно оштукатурить или оставить в неизменном виде для укладки последующих слоёв.

Минеральная вата производится из базальтовых горных пород (наиболее часто применяется), стекловолокна и шлаков. Выдерживает чрезвычайно высокие и низкие температуры, поэтому подходит для любого климата, огнеупорна.

Минеральная вата впитывает воду, из-за чего образуются плесень и грибки. Отсыревания утеплителя можно избежать, загерметизировав минвату слоями гидроизоляции с обеих сторон. Минеральная вата имеет предрасположенность к деформации, поэтому с помощью этого материала утепляются только внешние стенки фундамента.

Утепленный ленточный фундамент мелкого заложения.

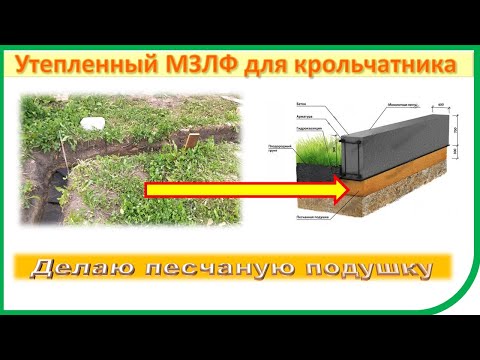

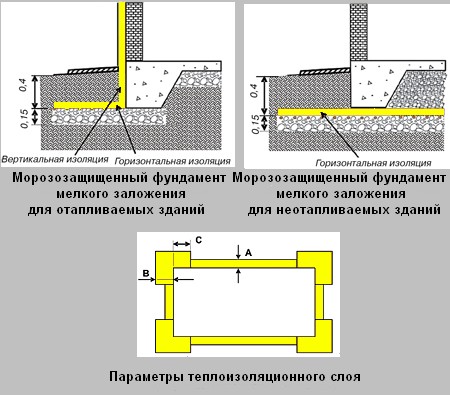

Если ленточный фундамент мелкого заложения установлен на пучинистом грунте. для предупреждения промерзания грунта проводятся теплотехнические мероприятия для стенок и основания фундамента.

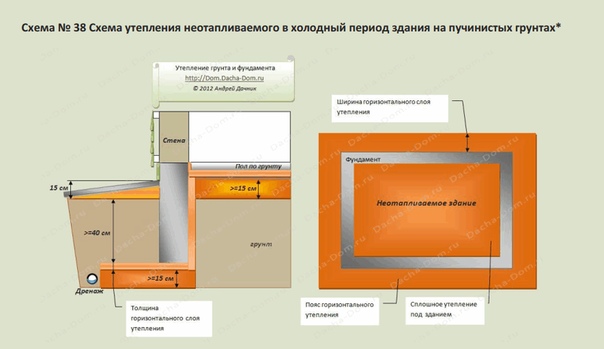

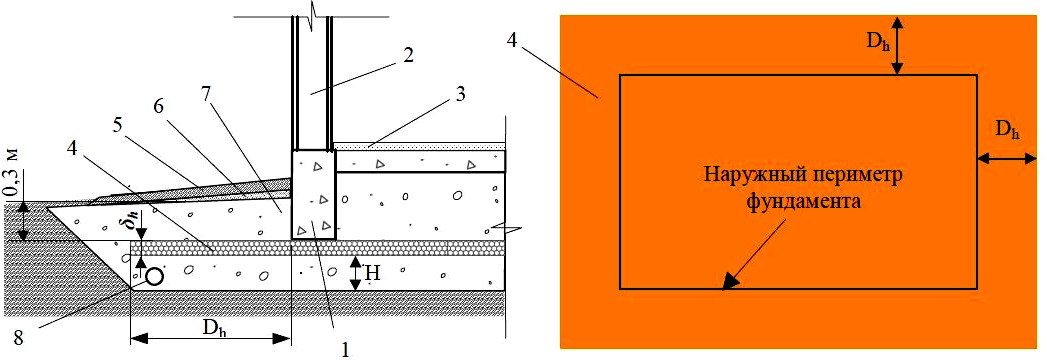

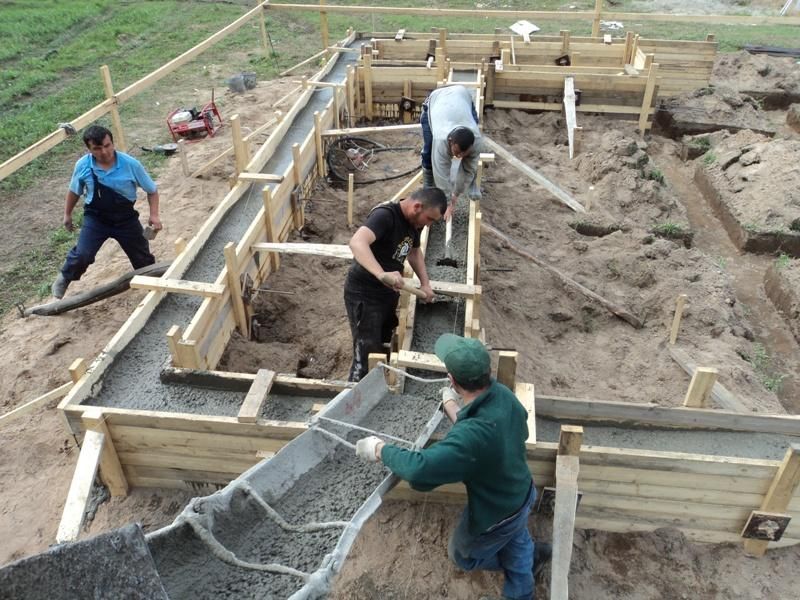

Фундамент обязательно утепляется горизонтально и вертикально по низу. Слой утеплителя накладывается на песчаную подушку, поэтому к глубине траншеи прибавляется от 5 см, в зависимости от его толщины. Опалубка для фундамента должна занимать в толщину не меньший размер, чем толщина заранее выбранного утеплителя.

Для мелкозаглублённого фундамента используются те же гидро- и теплоизоляционные материалы, как для ленточных фундаментов любого уровня заглубления. Преимущественно используется экструдированный пенополистирол, который выкладывается стык в стык и крепиться специальным клеем или битумной мастикой.

Стыки любого листового утеплителя обязательно заделываются мастикой или клеем. При необходимости можно наложить утеплитель в два слоя, местоположение стыков второго ряда не должно совпадать с первым.

В перечень работ по утеплению входит нивелирование рисков растрескивания фундамента и стен. По периметру фундамента проводят дренажную систему. Прокладывается замкнутая система сливных труб под небольшим уклоном.

Дождевые, талые, грунтовые воды, попадающие в трубы, не оказывают воздействие на фундамент, приводящее к отсыреванию здания, не скапливаются в почве с последующим замерзанием, а сливаются по трубам в дренажный колодец.

Утепление мелкозаглубленного ленточного фундамента.

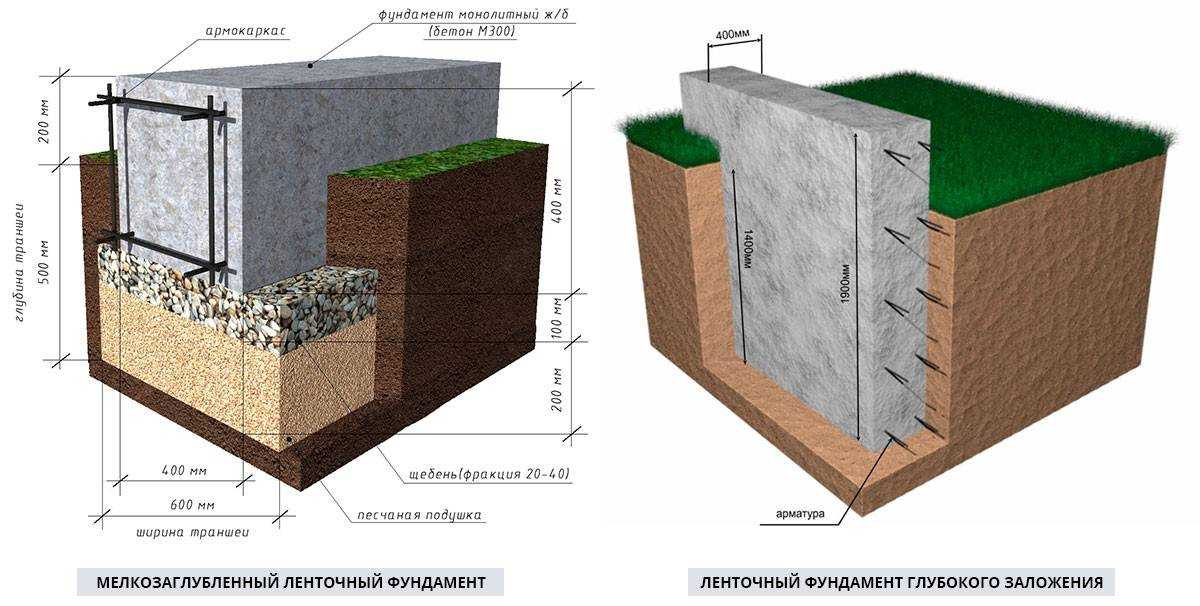

Мелкозаглубленный ленточный фундамент возводят в грунтах. наименее подверженных морозному пучению.

И всё же его утепление снаружи является обязательным этапом строительства. дабы избежать потерь тепла из помещения и предупредить возможное промерзание грунта подошвой опоры.

Технические приёмы.

При устройстве защиты от потерь тепла для опоры с малой глубиной утепление выполняют на наружной поверхности мелкозаглубленного ленточного фундамента вертикально и горизонтально у его основания. Чаще всего для такого рода конструкции применяют утеплитель — экструдированный пенополистирол. Пеноплекс практически не пропускает тепло. имеет высокую прочность. влагостойкость и огнестойкость.

Технология проведения работ по утеплению мелкозаглубленного ленточного фундамента состоит из нескольких этапов:

1. Подготовительных работ. По всему периметру опоры своими руками отрывают траншею глубиной до подошвы и шириной равной среднему значению глубины промерзания почвы в регионе плюс 5 см. Бетонную поверхность очищают для утепления от грязи. и при необходимости выравнивают цементным раствором.

1. Гидроизоляции. Боковую часть основания и цоколя обмазывают битумом за 2 раза или оклеивают по горячему слою полимерной битумной мастики рубероидом либо ПВХ — мембраной.
2. Покрытие гидроизоляционного слоя сверху геотекстилём.
3. Устройство песчано — гравийного основания в траншеи. толщина которого равна толщине подушки под саму опору. При этом песчано — гравийный слой должен иметь уклон от стенок дома.

1. Заливку бетонной стяжки толщиной 3- 5 см и покрытие полимерной битумной мастикой для гидроизоляции.
2. Оклеивание мелкозаглубленного ленточного фундамента плитами экструдированного пенополистирола толщиной 5 см. По периметру и диагоналям панели утеплителя наносят специальный клей. затем плотно прижимают к боковой поверхности фундаментной конструкции. Между собой плиты соединяют шпунтованными торцами. Для предотвращения появления мостиков холода швы и зазоры заполняют монтажной пеной.
3. Укладку пеноплекса на бетонную стяжку в траншею. Фото теплоизоляции смотрите на сайте
4. Устройство пароизоляционного слоя по утеплителю. расположенному на горизонтальной и вертикальной плоскости. из профилированной мембраны или плотной полиэтиленовой плёнки. Полотна пароизоляционного материала прокладывают внахлёст. Швы и края проклеивают специальной липкой лентой.
5. Монтаж дренажной системы. По периметру мелкозаглубленной ленточной конструкции на 30 — 50 см ниже подошвы ленты монтируют гофрированные дренажные трубы для отвода грунтовых и талых вод. Дренажную трубу прокладывают на щебёночное основание.
6. Обратная засыпка траншеи песком с послойным уплотнением.

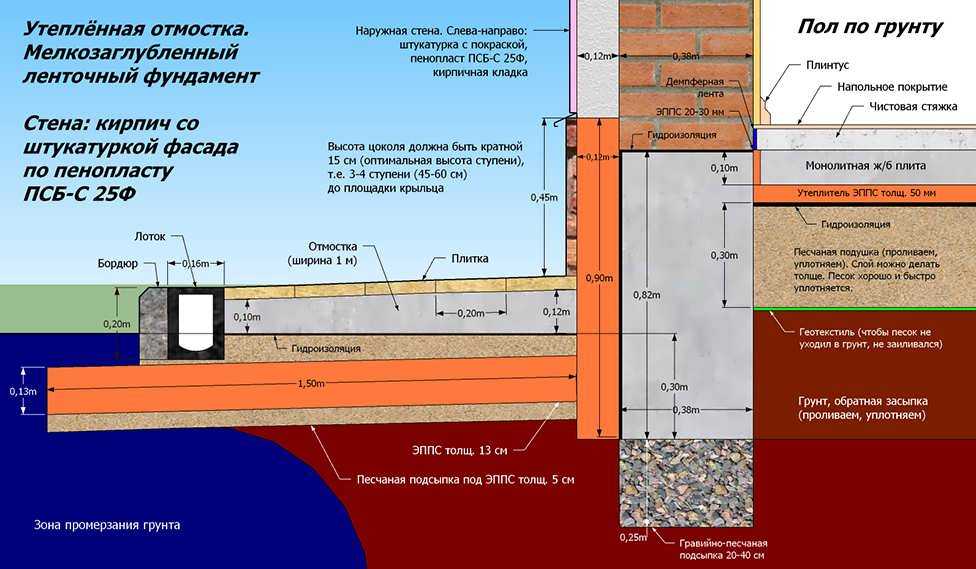

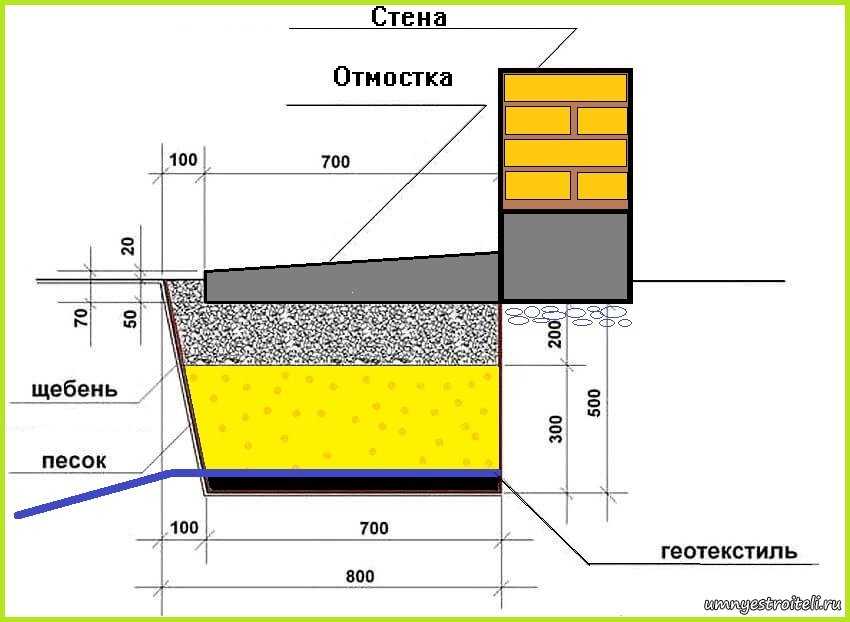

7. Устройство бетонной отмостки вокруг дома.

Утепление мелкозаглубленного фундамента. выполненное согласно строительных норм и правил. предотвратит его разрушение от действия сил морозного пучения и грунтовых вод и значительно уменьшит потерю тепла из помещения.

Технология утепление мелкозаглубленного ленточного фундамента.

Специалисты рекомендуют проводить утепление ленточного фундамента на этапе его строительства. Качественная гидроизоляция надежно защищает полы дома и подвал от отсыревания. Надежно утепленный фундамент – это гарантия того, что в доме будет тепло и уютно, независимо от того, какая погода снаружи.

Особенности утепления мелкозаглубленного основания.

Поскольку одной из особенностей мелкозаглубленного основания является тот факт, что его основание находится выше уровня промерзания почвы, его утеплению следует обратить особенно пристальное внимание. Прежде всего, следует понимать, что утеплять мелкозаглубленный фундамент необходимо во всех плоскостях: и в горизонтальной, и в вертикальной. Это даст возможность максимально эффективно воздействовать оттоку тепла из помещения и не допустить промерзания грунта под фундаментом.

Чаще всего в качестве материала для утепления мелкозаглубленного ленточного основания используется пенополистирол.

Многолетняя практика наглядно демонстрирует, что даже совсем небольшой слой данного материала, использующегося для вертикального утепления, снижает тепловые потери, как минимум, на 20%.

Утепление ленточного основания пенополистиролом представляет собой уникальный способ, а все потому, что материал отличается не только отличными показателями теплосбережения, но и высоким уровнем влагостойкости. Помимо этого, данная технология проста в исполнении.

Подготовка к утеплению фундамента.

Прежде чем приступить к утеплению мелкозаглубленного фундамента пенополистиролом снаружи, следует произвести некоторые подготовительные работы. В первую очередь потребуется подготовить инструмент и материал, толщину которого следует выбирать с обязательным учетом внешних характеристик.

Специалисты рекомендуют использовать для проведения таких работ, как утепление ленточного типа фундамента, экструдированный пенополистирол.

Первым делом фундамент необходимо окопать по всему периметру и тщательным образом просушить поверхность основания с наружной стороны. Плиты для утепления лучше выбирать толщиной не меньше 10 см. Когда бетонное основание окончательно высохнет, следует произвести его гидроизоляцию. Этот момент особенно значим в том случае, если грунтовые воды проходят в непосредственной близости к фундаменту.

Материал для проведения гидроизоляционных работ может использоваться различный. Например, это могут быть мастики на водной или полимерной основе. Обязательно нужно позаботиться о выполнении дренажа всей территории в районе основания. В последствии его можно будет укрыть при помощи отмостки.

На дно траншеи потребуется засыпать небольшой слой гравия и песка, которые необходимо как можно более тщательно утрамбовать. Поверх получившейся подушки укладывают перфорированную трубу и засыпают смесью песка и щебенки.

Ни на секунду не следует забывать о том, что гидроизоляция основания представляет собой очень значимый этап работы, а потому к его выполнению следует подойти с максимальной степенью ответственности.

Особенности монтажа утеплителя.

Технология утепления малозаглубленного основания пенополистиролом предполагает наклеивание плитного материала на стены фундамента с использованием специального клеящего состава. Настоятельно не рекомендуется использовать с этой целью смеси, содержащие органические растворители.

Наносить клей нужно точечно на утеплительный материал. После чего плиту нужно прочно прижать к основанию и на непродолжительный промежуток времени зафиксировать в определенном положении. Результат окажется лучше, если будет использоваться полосная технология утепления. Начинать работу при этом следует с любого из нижних углов фундамента. Верхний слой пенополистерола целесообразней укладывать в шахматном порядке. Это поможет обеспечить хорошую стыковку швов.

По окончании монтажа утеплителя всю поверхность тщательно герметизируют. чтобы между плитами не оставалось никаких зазоров. Для этого можно использовать клей или монтажную пену.

Когда утепление основания мелкозаглубленного типа пенополистиролом будет завершено, траншею можно начинать равномерно засыпать песком и грунтом. Последние следует хорошо утрамбовать, чтобы избежать оседания.

Не окажется утеплить и всю цокольную часть здания. Помимо обеспечения дома дополнительной теплоизоляцией, такой шаг позволит сделать фундамент еще более прочным, что в свою очередь увеличит показатель долговечности самого здания.

Полезные советы.

1.  Если используется технология утепления пенополистеролом, теплоизоляционный слой необходимо поверху обработать клеем для отделочных работ. Это позволит утеплителю сохранить свои эксплуатационные характеристики на более длительный промежуток времени.
2. Для повышения защитных функций основания дома рекомендуется дополнительно произвести утепление отмостики. При этом работу следует произвести по всему периметру здания. Материал может использоваться любой, включая пенополистирол.
3. Укладывать утеплитель следует только после обустройства подушки отмостки и дренажа, а также укладки гидроизоляционного материала.
4. Сверху утеплителя обязательно следует делать бетонную стяжку. В качестве альтернативы может применяться укладка тротуарной плитки.
5. Если строительство здание было произведено на грунте, характеризующемся большой глубиной промерзания, настоятельно рекомендуется позаботиться о дополнительной защиты теплоизоляционного слоя от разного рода повреждений механического характера. Наилучшим образом с этой целью подойдет кирпичная кладка поверх пенополистирольного утепления.
6. Утепление должно производиться для всех видов фундамента, независимо от типа грунта, на котором осуществлялось строительство дома.
7. Без наличия определенного строительного опыта настоятельно не рекомендуется заниматься утеплением фундамента собственными силами. В подобной ситуации лучшим решением окажется обращение к опытным профессионалам, отлично знающим свое дела и способным выполнить работу любой степени сложности в максимально короткие сроки.

При выборе компании для утепления основания следует обращать внимание не только на ее опыт работы в соответствующем секторе рынка, но и на отзывы со стороны уже состоявшихся клиентов.

Рекомендация: Хорошая обзорная статья, из нее узнаете об утепление мелкозаглубленного ленточного фундамента. Основное внимание уделите стыкам между утеплителем, они должны быть без щелей и произолированны. Иначе в щели попадет влага, подымет утеплитель и будет разрушать фундамент. Если вы вовремя не заметите, а скорей всего так и будет, то в итоге потеряете много денег.

Утепление мелкозаглубленного фундамента пенополистиролом. Утеплитель Пеноплэкс® Фундамент

Технология обустройства

Ленточный фундамент малого заложения (ЛФМЗ) — распространенных тип фундаментов во всех климатических регионах России.

 Ленточный фундамент из монолитного железобетона  прост в исполнении, в нем нет швов, его структура однородна, что очень важно для заглубленных конструкций.

Ленточный фундамент малого заложения располагается на глубине 30-40 см. Чтобы основание под фундаментом находилось в неизменном состоянии, пучинистый грунт заменяется на непучинистый: щебень с песком.

Для всех типов ленточных фундаментов: с вентилируемым подпольем и с полами по грунту применяется эффективная теплоизоляция из высококачественного экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®. Ленточные фундаменты в случае исполнения с полами по грунту, имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки окончания цоколя и являются теплоизолятором. Утепление отмостки ленточного фундамента располагают горизонтально на уровне основания фундамента. Чем холоднее климат, тем шире должна быть отмостка и тем толще должен быть ее слой.

Правила расчета и проектирования

Проектирование ленточного фундамента малого заложения должны выполнять проектировщики, имеющие соответствующие знания и квалификацию. За основу принимают решение, которое удовлетворит по надежности, обеспечит долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов    инженерно-геологических и гидрогеологических изысканий для площадки строительства;

• Климатических условий района строительства;

• Нагрузок, действующих на фундаменты;


Техническое решение по ленточному фундаменту малого заложения от ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для ленточных фундаментов малого заложения (ЛФМЗ)

На большей части России зимой грунт промерзает на глубину до 2,5 метров.

Жители загородных домов часто сталкиваются с явлением морозного пучения. Морозное пучение – это увеличение объема влажного грунта вследствие его промерзания.

При отрицательных температурах атмосферного воздуха объем влажного грунта при замерзании увеличивается в объеме. Например, глина может подниматься на 10-15%. Силы морозного пучения действуют на конструкцию неравномерно — подъем грунта под разными частями фундамента может осуществляться на различную высоту.

Вероятность морозного пучения зависит от типа грунта, его физических и механических характеристик, климатических особенностях, уровня грунтовых вод, типа фундамента.

Под действием больших нагрузок от грунта фундамент может подниматься, деформироваться с образованием трещин и возможным последующим разрушением основания. Минимизировать воздействие пучения грунтов на фундамент можно расположив по периметру дома дренаж и утепленную отмостку. Она не даст промерзнуть грунту в зоне расположения фундаментной ленты. Защитить от промерзания и морозного пучения подземные конструкции поможет ПЕНОПЛЭКС ФУНДАМЕНТ

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания в случае устройства ленточного фундамента с полами по грунту, сокращает утечку тепла и защищает конструкцию фундамента от промерзания. Важно: конструкция пола по грунту также должна быть утеплена для защиты от потерь тепла.

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ^® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Изоляция фундамента -passivehouseplus.co.uk

В то время как понять теплоизоляцию стен и крыши относительно просто, по сравнению с ней изоляция под первым этажом может оказаться загадкой. Мало того, что он зарыт в землю, так еще и есть заведомо сложные места, такие как стык стены и пола, которые необходимо детализировать и должным образом изолировать. И дизайн вашего фундамента часто зависит от условий участка и типа конструкции, которую вы собираетесь построить. В этом руководстве мы объясняем несколько различных способов изоляции одной из самых сложных частей оболочки здания.

Подходы, основанные на использовании ткани в соответствии с ужесточением строительных норм и подходов, таких как пассивный дом, в значительной степени направлены на обеспечение высокого уровня непрерывной изоляции. То есть вся оболочка – крыша, стены, окна и цокольный этаж. От шапки, до куртки, до сапог.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не содержала тепловых мостов.

В конце концов, чем лучше вы утепляете стены и пол дома, тем больше тепла может уйти от теплового моста на стыке стены и пола, увеличивая риск образования конденсата и образования плесени над плинтусом. Таким образом, изоляция этого соединения становится решающей.

1 заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям; 2 Фундамент из пассивных плит Isoquick в известном Центре предпринимательства UEA, сертифицированном для пассивных технологий; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом; 5 Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри; 6 Geocell, пеностеклянный гравийный материал, который одновременно является несущим и изолирующим.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, и большая часть головоломок зарезервирована для более мелких деталей работы на месте. .

Маловероятно, что потребуется глубокий фундамент, если грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной конструкцией с низким энергопотреблением, будут низкими по сравнению с несущей способностью поверхностных грунтов, поэтому выбор обычно делается между двумя типами систем мелкозаглубленных фундаментов.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «лентой» фундамента непосредственно под стенами.

Сплошные фундаменты в основном представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь основания (хотя и не всегда) здания. Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот по воде.

В большинстве пассивных домов обычно используются изолированные фундаменты ростверкового типа, где бетонная плита заливается в «чашу» или «ванну» изоляции, которая полностью ее окружает, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более подходит для обеспечения отсутствия тепловых мостов в фундаменте.

До сих пор может показаться, что изолированные плотные фундаменты — это не проблема для зданий с низким энергопотреблением. Однако это редко бывает так прямолинейно.

alt= 1 Фундаментная система Aeroground компании Kingspan с пенополистиролом, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; 2 система утепленного фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для использования в пассивных условиях, в Лондоне.

Первоначально эта статья была опубликована в 26 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже для проектов пассивных домов, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других зарослей (достаточно распространенная проблема), традиционным решением в этих случаях является заглубление под землю с использованием свайных фундаментов.

Тем не менее, фундаменты ростверкового типа часто выбирают вместо ленточных, когда грунтовые условия плохи или велика вероятность осадки, а также они могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и меньше бетона.

С другой стороны, современные ленточные фундаменты и даже другие традиционные типы фундаментов также могут быть доведены до стандарта с точки зрения защиты от радона, надлежащей изоляции и конструкции без тепловых мостов — вплоть до уровня пассивного дома.

Чтобы развить этот момент, принимая решение о системе мелкозаглубленного фундамента на основе традиционного понимания того, как населяют и ленточные фундаменты, следует упускать из виду тот факт, что некоторые новые системы включают в себя аспекты как плитных, так и ленточных конструкций и, по-видимому, работают хорошо, при этом допускается использование различных строительных систем — будь то деревянный каркас, ICF, пустотелая стена, наружно-изолированная кладка и т. д.

Установка системы утепленного фундамента Kore, включающая: 1 подготовительные фундаментные работы; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариаций изолированных стропильных фундаментов, причем некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а другие нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вовсе не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различие между плотом и полосой больше не имеет значения, когда дело доходит до выбора способа изоляции вашего дома от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для обычных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержке вес здания.

По словам руководителя производства Kingspan Insulation Джо Кондона, конструкция системы зависит от нагрузки на стену. Например, версия, предназначенная в основном для конструкции с деревянным или стальным каркасом, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для каркаса и одну для внешнего листа из блока или кирпича, которые термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты пола», — сказал он. Но подготовка земли в основном такая же, как и для плотного фундамента, в том смысле, что участок очищается и полностью выровняется с равномерным слоем камня по всей площади основания дома.

Другим ключевым игроком в области изолированных фундаментов является Kore, которая продает систему изолированных фундаментов для пассивных домов под названием Kore Insulated Foundation. Менеджер по техническим продажам Стивен Маги также подчеркивает, что система в ее стандартной форме не похожа на традиционный плотный фундамент, а представляет собой систему сама по себе.

«Проблема в том, что из-за того, что они выглядят как плотный фундамент, все называют их плотным фундаментом, но с чисто инженерной точки зрения они не являются плотным фундаментом. Они могут быть спроектированы как ростверк, но в своей стандартной форме они принимают элементы традиционного ростверка и элементы ленточного фундамента. Это изолированная система фундамента».

1 Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом; 2 чертеж, иллюстрирующий детали от пола до стены для системы утепленного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения теплоизоляции под первым этажом схемы пассивного дома в Эссексе, которая представляет собой инновационный подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется в трех слоях для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для несущей внутренней или внешней створки.

Существует ряд других систем, основанных на аналогичных принципах, таких как пассивная плита Viking House и Raft Therm от Castleform. Но еще одно известное имя в системах изолированных фундаментов — это Isoquick, который без колебаний описывает свой продукт как действительно основанный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция кольцевой балки несет всю нагрузку через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку».

Он говорит, что кольцевая балка представляет собой, по сути, ленточный фундамент с усиленной балкой, что, в свою очередь, означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что это меньше. нужно копать со своими системами.

«Проектирование плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты в более мягких или глинистых грунтах», — сказал Барнетт. «Это также упрощает конструкцию армирования, устраняя или значительно уменьшая потребность в занимающих много времени арматурных каркасах».

Настоящая конструкция плота также работает лучше в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным. Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть уменьшена по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевом луче», — сказал Маги.

Помимо аргументов о тепловых характеристиках, возможно, выбор среди архитекторов больше зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плотов может заключаться в присущей ей простоте. условиях обеспечения оптимальных теплотехнических характеристик.

Другим фактором, конечно же, является стоимость. Системы изолированного фундамента могут стоить дороже, но один из аргументов заключается в том, что они требуют гораздо меньше земляных или земляных работ, чем традиционные фундаменты, включая необходимость рытья траншей, что, в свою очередь, ускоряет строительство и снижает риск для здоровья и безопасности.

«Удаление навоза выполняется просто и без траншей», — сказал Барнетт. «Точно так же для подготовки фундамента и выравнивающего камня требуется всего день или два. После того, как камень на месте, ваш сайт из грязи, что облегчает жизнь всем, кто работает на работе. От пустой площадки до готового пола обычно проходит менее двух недель. Мы выигрываем контракты просто за счет сбережений».

Инженер-строитель Хиллиард Таннер также считает, что в целом затраты на изолированные и неизолированные системы равны. «Мы сделали ряд изолированных фундаментов, которые в целом дешевле, чем традиционные ленточные фундаменты», — сказал он. Системы изолированного фундамента, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они очень хорошо работают и с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.

1 Деталь фундамента в Денби Дейл, первого в Великобритании сертифицированного пассивного дома с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мостики с внутренним листом стены с полостью; 3 Утепленный ленточный фундамент Kingspan толщиной 200 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй; 4 этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.

Также сокращается использование бетона для утепленных фундаментов. «С точки зрения затрат вы используете гораздо больше полистирола, чем в традиционном фундаменте, но это компенсируется за счет использования примерно на 50% меньше бетона», — добавляет Маги.

Кроме того, в таких системах есть элемент предварительной сборки, поскольку вы, скорее всего, заранее увидите точные характеристики фундамента, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потери материала на месте. «С точки зрения обеспечения качества это позволяет заранее определить точное количество материалов, которые потребуются, в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, состояние грунта остается самым важным фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны близлежащих корней деревьев, или если нагрузки на стены данной конструкции могут быть высокими. местами слишком тяжелы или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты включаются, чтобы вся система действовала монолитно. В случае очень плохих грунтовых условий, т.е. на насыпном грунте плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между сваями (землей) и плотом». В любом случае система должна быть спроектирована инженером с соответствующей квалификацией с учетом грунтовых условий и надстройки.

Ленточный фундамент

В то время как защитники плотного фундамента часто повторяют, что ленточный фундамент может привести к тепловому компромиссу по сравнению с системами утепленного фундамента, в Passive House Plus на протяжении многих лет было реализовано множество проектов различных типов строительства, которые достигли стандарт пассивного дома с традиционным ленточным фундаментом.

Ключ хорошая детализация. Это может означать утепление стен, которое продолжается ниже уровня земли, доходит до утепления пола и обеспечивает достаточное перекрытие теплоизоляции между утеплением стены и утеплением пола. Учитывая, что температура грунта на определенной глубине остается относительно высокой по сравнению с внешними условиями, отсутствие изоляции под блоками, разделяющими изоляцию стен и изоляцию пола, может не иметь значения, если слой изоляции опускается ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляции Xtratherm рекомендует укладывать слой изоляции стен на глубину 225 мм ниже слоя изоляции пола.

Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий и заполнитель Geocell под бетонной плитой; 2, за которым следует радоновый барьер и; 3 225-миллиметровый железобетон с отделкой Power Float.

Если со стороны помещения стеновая сборка имеет изоляцию, например, на внутренней стороне деревянного каркаса, то тепловые мостики в этом стыке можно свести к минимуму, например, установив изоляционный бортик по краям плита перекрытия, которая соединяется с изоляцией со стороны помещения в соответствии с ACD (приемлемые детали конструкции).

В равной степени общей деталью для каменных проектов является наличие блока с низкой теплопроводностью в основании внутреннего листа каменной кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение. Компания Xtratherm сообщила Passive House Plus, что провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Мадженнис, старший технический консультант Xtratherm. Мадженнис сказал, что результирующие значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с системами изолированных фундаментов.

«Да, несмотря на то, что может быть снижение значения Psi для некоторых систем изолированного фундамента, традиционная детализация ленточного фундамента с использованием блоков средней плотности и тщательная детализация обычной изоляции также снижает значение Psi», — сказал он.

Собственные данные компании основаны на принятых в Ирландии строительных деталях (ACD) и допускают типичные сжимающие нагрузки для жилых помещений, а также детализацию по радону в соответствии с рекомендациями Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, необходимых для фундаментных систем», — сказал Мадженнис. В этой детали используются плиты CavityTherm Foundation Riser в полости, простирающиеся ниже влагонепроницаемого слоя (DPC), обеспечивая перекрытие не менее 225 мм от верхней части изоляции пола. Он представляет собой радоновый барьер, расположенный поперек полости, рассекающий или переплетающийся под изоляцией, а затем простирающийся под изоляцией пола.

Магеннис сказал, что для любого, кто хочет выбрать фундаментную систему, ключевым моментом является четкое определение характеристик продуктов и системы, а также опубликование и сертификация заявлений о производительности лицом с соответствующей квалификацией, например, зарегистрированным NSAI термальным специалистом. мостовое моделирование оценщика – таким образом, чтобы это было легко понять. Он также подчеркнул необходимость «более качественной и простой детализации на месте».

Другой альтернативой изолированным плитам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой пола. Он несущий, с прочностью на сжатие, сравнимой с твердым ядром, и свободно дренирует. Система сертифицирована для пассивного дома и предлагает тепловые характеристики, аналогичные основным системам изоляции, со значением лямбда 0,08 Вт/м2К. Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, за исключением подъема всего здания, модернизировать системы изолированного фундамента практически невозможно.

Но есть некоторые меры, которые могут быть достаточно рентабельными для реализации, например, выкапывание цокольного этажа и добавление изоляции. «То, что вы будете там делать, это выкопать пол до уровня, который будет достаточно компактным, чтобы создать ровное основание, положить изоляцию, положить плиту пола и положить слой изоляции по периметру, чтобы создать мостик холода между плитой перекрытия и нижней частью внутренней стены», — сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и сохранение несущих конструкций на месте, пока вы разрываете пол.

Еще один шаг может заключаться в том, чтобы опустить внешнюю изоляцию ниже уровня первого этажа, чтобы устранить тепловые мосты. Иногда достаточно просто провести внешнюю изоляцию достаточно глубоко под землей, поскольку, как только вы опуститесь ниже определенной глубины, температура грунта все равно возрастет.

Радоновые барьеры

В районах с высоким уровнем радона строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оснащены прочным противорадоновым барьером и отстойником, в то время как в менее затронутых районах могут все же потребоваться некоторые основные защитные меры. .

По словам Хиллиарда Таннера, с системами изолированного фундамента, как он их описывает, отстойник для радона входит в верхнюю часть насыпи, как обычно, а затем под изоляцией размещаются барьеры, оставляя ее снаружи по бокам изоляции.

• Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой.
• Радоновый барьер Радоновый барьер
• Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям
• Плита перекрытия литая Залита плита пола
• Железобетон толщиной 225 мм с затирочной поверхностью. Железобетон толщиной 225 мм с затиркой.
• Фундамент из пассивных плит Isoquick в знаковом Центре предпринимательства UEA, сертифицированном для пассивных систем Фундамент из пассивных плит Isoquick в знаменательном сертифицированном пассивном центре UEA Enterprise Center
• Фрагмент фундамента в Denby Dale, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола.
• Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом
• Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками
• Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом до краев высотой 70 мм под пассивным домом в Инверине, графство Голуэй
• Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
  Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
• Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу. Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, которая также охватывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.
• Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри Изоляция Xtratherm толщиной 150 мм уложена под плиту пола первой в Ирландии аптеки для пассивного дома в тесном месте в Типперэри.
• Geocell, материал из пеностеклянного гравия, несущий и изолирующий Geocell , материал из пеностеклянного гравия, который одновременно является несущим и изолирующим.
• Изоляция PIR толщиной 200 мм для обеспечения изоляции под цокольным этажом пассивного дома в Эссексе с инновационным подходом к традиционному ленточному фундаменту 200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой был использован инновационный подход к традиционному ленточному фундаменту.
• Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мосты с внутренним листом стены с полостью
• Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены; Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;
• Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом Изоляция XPS уложена на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом.
•

Просмотр встроенной галереи изображений в Интернете по адресу:
https://passivehouseplus.co.uk/magazine/guides/the-ph-guide-to-insulating-foundations#sigProId609cd85f7e

Фундамент мелкозаглубленный с защитой от замерзания Детали изоляции крыльев HTM Фундаменты лучше проектировать с изоляцией крыла по периметру и гидроизоляцией.
