Утепление каркасных стен минватой: Утепление минватой каркасного дома — утепление стен, утепление пола, утепление потолка. Утепление каркасных домов в Москве

стен, пола, потолка, толщина утепления, как правильно

Утепление каркасного дома минеральной ватой снаружи, изнутри и внутри каркаса выполнить достаточно просто. Во время работы не потребуется специальный инструмент и особые знания. Нужно придерживаться рекомендаций производителя, а также соблюсти рекомендации профессионалов, найти которые можно в интернете или в этой статье.

Статья описывает методы утепления загородного дома при помощи минеральной ваты, основные моменты, которые нужно учесть при утеплении пола, стен и потолка, а также подскажет о том, какой из утеплителей лучше использовать, опираясь не только на его теплоизоляционные свойства.

Содержание

1. Как правильно утеплить каркасный дом минватой своими руками
2. Наружная термоизоляция под сайдинг
3. Внутренняя термоизоляция
4. Как утеплить минеральной ватой каркас
5. Схема утепления стен каркасного дома минеральной ватой
6. Пирог стен утепленного каркасного дома
7. Утепление фасада
8. Технология утепления потолка
9. Схема термоизоляции потолка при помощи минеральной ваты
10. Технология утепления пола
11. Схема утепление пола при помощи минеральной ваты
12. Толщина материала для утепления каркасного дома
13. Какой утеплитель лучше выбрать для каркасного дома
14. Каменная или минеральная вата
15. Утепление каркасного дома минеральной ватой или базальтовой плитой
16. Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Как правильно утеплить каркасный дом минватой своими руками

Каждый мечтает о собственном загородном доме в Подмосковье, но не многие задумываются о том, что частный дом — это далеко не квартира и требует гораздо больше внимания, особенно если его не строят самостоятельно, а покупают готовый. Отопить частный дом в холодное время года — это сложное и недешевое занятие, но можно существенно снизить расходы, сделав утепление стен каркасного дома своими руками.

Вариантов, как сделать свой дом теплее, очень много, но чаще всего используют в качестве утеплителя различные виды минеральной ваты. Используя минвату можно провести все работы самостоятельно.

Утепление дома каркасной конструкции отличается тем, что утеплитель располагается в центре стены между обрешеткой каркаса. Так утепляют каркасную конструкцию при строительстве вновь возводимого дома. Если же вы хотите выполнить дополнительное утепление уже существующего строения, то утеплитель следует располагать снаружи стен дома или внутри.

Дополнительное утепление каркасного дома проводят двумя способами:

1. Работы по наружной стене с последующей отделкой, например, сайдингом.
2. Внутреннее утепление.

Наружная термоизоляция под сайдинг

Это наиболее эффективный вариант, так как технология предусматривает не только монтаж утепляющего слоя, но и обновление фасада материалами, которые не боятся негативных факторов окружающей среды и способны легко переносить низкие температуры. Сайдинг фиксируется на направляющих, в качестве которых используют деревянный брус или металлический каркас.

Учитывая, что современная минеральная вата выпускается со стандартными размерами в рулонах или плитами, то и направляющие для крепления сайдинга набивают с шагом, равным ширине полосы минваты. В зависимости от типа минваты и стен конструкции, ее крепят, пристреливая промышленным степлером или на специальный клей. На клей крепят только плиты минеральной ваты, так как они имеют относительно плотную структуру и подложку.

Обратите внимание! Помимо самого утеплителя, на стены дома рекомендуют нанести паро и влагозащитную мембрану. Она монтируется непосредственно на стену, а уже на нее крепят утеплитель.

Последним этапом внешнего утепления, является монтаж сайдинга, отдельные планки которого, при помощи замков собираются в единую поверхность, обладающую множествами преимуществ:

1. Сайдинг невосприимчив к перепадам температуры.
2. Не боится влаги.
3. Не требует тяжелых конструкции для монтажа, так как обладает малым весом.
4. Не выгорает на солнце.
5. Долго служит. Гарантии производителя не менее 15 лет.

Внутренняя термоизоляция

Утепление внутри дома гораздо сложнее по сравнению с наружным. Использовать можно далеко не все материалы, так как необходимо соблюсти нормы пожарной безопасности и экологии. Минеральная вата, это частично природный и экологически чистый утеплитель, который отлично подходит для проведения внутренних работ.

Технология монтажа не отличается от наружного, правда, обшивается каркас не сайдингом, а гипсокартонном или ОСБ панелями (ориентировочно-стружечными плитами). Термоизоляция строений изнутри обладает своими недостатками, основные из которых это:

1. Уменьшение пространства помещения.
2. При неправильно уложенной паро и гидроизоляции стены начнут сыреть, что приведет к появлению плесени.
3. Основа стены прогревается хуже, так как тепло изнутри дома не доходит до нее, соответственно появляется эффект промерзания. Рано или поздно это приведет к разрушению несущей конструкции.
4. Возможно образование точки росы внутри слоя утеплителя или непосредственно на стене, из-за нарушенного теплообмена.

Как утеплить минеральной ватой каркас

Как уже упоминалось выше, каркасную постройку можно утеплять минеральной ватой как снаружи, так и внутри при выполнении дополнительного утепления уже построенного дома. При строительстве дома заново утеплитель в каркасной конструкции находится посередине, между обрешеткой каркаса, а не крепится на наружную или внутреннюю поверхность стены.

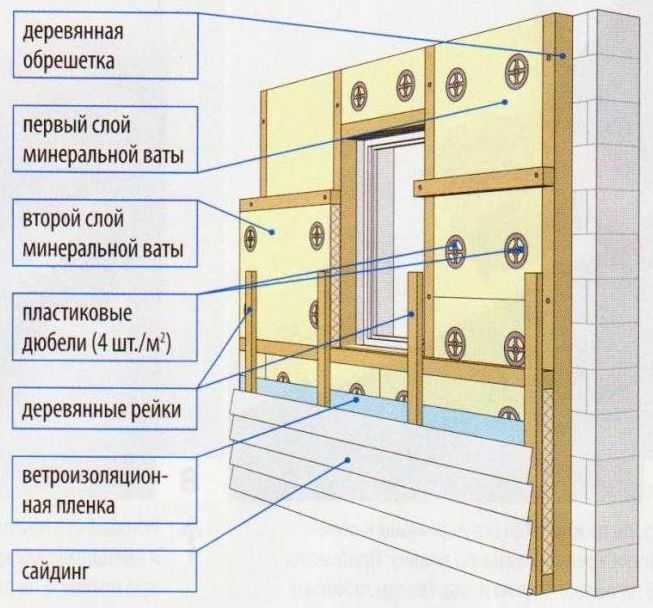

Схема утепления стен каркасного дома минеральной ватой

Схема утепления стен каркасного строения похожа на пирог, состоящий из отдельных слоев. Основу пирога составляет теплоизолятор, в нашем случае, это минеральная или каменная вата.

Пирог стен утепленного каркасного дома

Пирог стены утепленного каркасного дома состоит из следующих слоев:

• Внутренняя отделка, которая выполняется по гипсокартону, OSB плитам или другому подобному материалу.
• Пароизоляционный слой.
• Термоизоляционный слой, минеральная или базальтовая вата. Для каркасного дома используют три слоя стандартного 50 мм изолятора.
• Гидроизолирующий слой.
• Ветро и шумозащита.
• Наружная отделка: сайдинг, вагонка, отделочные плиты или любая другая отделка.

Утеплитель располагается между обрешеткой каркаса, к которой крепятся наружные и внутренние OSB плиты.

Утепление фасада

Если дом уже построен, но его утепление недостаточно, можно использовать утепление фасада или выполнить наружное утепление стены, о котором уже упоминалось выше. На фасад набиваются направляющие из дерева или из металла с шагом, равным ширине плит утеплителя – минеральной ваты. Затем прокладывается гидро и пароизоляция. Между направляющими укладываются листы минваты и закрепляются степлером или клеем.

Утеплитель снаружи закрывается гидроизоляцией и наружной отделкой фасада. Такой отделкой может выступать сайдинг, вагонка или фасадные плиты.

Технология утепления потолка

Помимо стен, для получения максимального эффекта, утеплять надо все поверхности помещения, то есть не оставлять без внимания пол и потолок

От того какого типа потолок, прямой или скошенный по форме крыши, напрямую зависит и способы утепления, но в любых случаях работать удобнее всего до того, как кровля полностью установлена. Если, потолок будет прямой, то теплоизоляционный материал укладывается внутри так чтобы его края заходили на верхнюю плоскость стен. Работая с плитами минеральной ваты, укладывать их надо в несколько слоев, соблюдая шахматный порядок, так чтобы стыки нижнего слоя были перекрыты верхними слоями.

Схема термоизоляции потолка при помощи минеральной ваты

Гидроизоляцию укладывают непосредственно на крышу, а вот пароизоляционный материал наносят между утеплителем и подшивкой потолка, для того чтобы предотвратить проникновение влаги изнутри и при этом сохранить дышащий эффект.

Потолок, который повторяет скат крыши, утепляют по той же технологии, только обшивка листами минеральной ваты проводится с дополнительными креплениями, чтобы они не съезжали. Прокладывают их между лагами крыши, также дополняя паро и гидроизоляционным слоем.

Технология утепления пола

Термоизоляция полов не менее важна, так как бетон фундамента хорошо проводит влагу и сырость, которую впитывает с земли. Очень важным аспектом при работе с полом является качественный гидроизолирующий слой. Как правило, его кладут двойным слоем, сначала на сам фундамент, а потом дополнительный слой на черновое покрытие пола.

Пол в каркасных строениях чаще всего устраивается по лагам. При устройстве пола над холодным подвалом, на обшивку перекрытия по черновой обрешетке укладывается супердиффузионная мембрана. По ней выставляются лаги, между которыми располагается утеплитель толщиной не менее 150 мм. При укладке плит утеплителя в несколько слоев необходимо соблюдать разбежку стыков между плитами.

По верху утеплителя монтируется пароизоляционная пленка, которая крепится к лагам степлером.

Затем монтируется черновой пол из доски, фанеры или ОСП. После этого можно укладывать финишное покрытие на мягкую подложку.

Схема утепление пола при помощи минеральной ваты

Более подробно смотрите в статье «Утепление пола в каркасном доме».

Толщина материала для утепления каркасного дома

Для утепления каркасных конструкций независимо от вида используемой минеральной ваты, толщина слоя теплоизолирующего материала должна быть рассчитана по специальным формулам, но быть не менее 15 см.

При этом у разных типов утеплителей отличная друг от друга теплопроводимость и другие показатели, как это видно в таблице, приведенной ниже.

Параметр толщины утеплителя для каркасных домов зависит от климатических условий в регионе, где находится постройка. Ориентироваться можно на следующие цифры:

• 150 – 200 мм минерального утеплителя в случае если ваш дом находится в средней полосе России, например, в Подмосковье, и при газовом отоплении;
• 200 – 250 мм — то же самое, но в случае отопления электричеством;
• 200 – 250 мм в стене, если вы живете на севере или в Сибири и у вас газ;
• 250 – 300 мм, если топитесь электричеством проживая в Сибири.

Какой утеплитель лучше выбрать для каркасного дома

При выборе утеплителя из минеральной ваты ориентируются на плотность и соответственно теплопроводность материала, и его стоимость. Как правило, чем лучше утеплитель удерживает тепло, тем выше его стоимость. Поэтому каждый решает сам, какой вид минерального утеплителя ему выбрать.

Каменная или минеральная вата

Минеральная вата в рулонах или базальтовая — каменная вата в плитах, это основные материалы, применяемые в современном строительстве каркасных конструкций. Базальтовая — каменная вата обладает более плотной кристаллической структурой, которая позволяет хорошо сохранять тепло. Помимо этого, базальтовые волокна делают теплоизолирующий материал негорючим и менее восприимчивым к влаге.

Утепление каркасного дома минеральной ватой или базальтовой плитой

Какой материал выбрать для утепления каркасного дома? Можно понять из приведенной выше таблицы основных характеристик базальтовой и минеральной ваты, что в принципе, они оба хорошо подходят для выполнения утепления. Базальтовая вата будет лучше при утеплении дома изнутри, поскольку у нее лучше показатель паропроницаемости.

Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Максим П., 28 лет, г. Ульяновск

Утеплял свой дом минеральной ватой в плитах, очень доволен. Во-первых, легко монтируется, особого дополнительного инструмента практически не нужно, во-вторых, стоит недорого. После утепления стали без проблем жить на даче даже в сильные холода и отапливаем дом небольшой печкой на дровах.

Минеральная вата, как и плиты из каменной ваты являются отличным термоизоляционным материалом, позволяющим сохранять тепло в домах, расположенных в климатических поясах с холодными зимами. Главное, не забыть о паро и гидроизоляционных слоях, особенно если работа будет проводиться своими руками, для того чтобы создать надежный барьер холоду.

Процесс утепления каркасного дома минеральной ватой своими руками

• Фото: Утепление каркасного дома минеральной ватой

Содержание

• 1 Инструменты
• 2 Ширина утеплительного материала и расстояние между стойками
• 3 Алгоритм утепления стен каркасного дома минеральной ватой
• 4 Видео: утепление каркасных стен и полов минеральной ватой
  • 4. 1 Похожие материалы

В данной статье будет описан процесс монтажа минеральной ватой, а именно базальтовой (каменной). Утепление каркасного дома минеральной ватой можно начинать как изнутри, так и снаружи. В нашем случае утепление осуществлялось непосредственно после обшивки всего дома OSB –плитой, т.е. процесс утепления происходил изнутри помещения. На рисунке указана фасадная сторона каркасной стены, с ее внутренностями, вот так выглядят “сэндвич панель”, “пирог”.

Инструменты

Необходимый инструмент при монтаже минеральной ваты

• Нож;
• Рулетка.

Ширина утеплительного материала и расстояние между стойками

Итак, приступаем, хочется отметить один момент, который возникает у большинства при возведении каркасного дома своими руками, а именно какой шаг нужно делать между стойками и почему. Все очень просто, шаг между стойками каркасной стены делают в 600 мм, это делается для того чтобы проще осуществлять монтаж утеплителя, так как стандартная ширина практически любого утеплителя равна, в том числе и большинства изделий минеральной ваты, 600 мм. Но стоит заранее определиться с материалом для утепления вашего будущего дома.

Например, для утепления каменной ватой, шаг между стойками желательно делать не 600 мм, а 570-580 мм, для того чтобы при монтаже у вас не оставалось зазоров и щелей между стойкой и ватой (если все таки появляются небольшие зазоры, можно их заделать монтажной пеной).

Алгоритм утепления стен каркасного дома минеральной ватой

Стоит отметить и то, что вата не должна входит с трудом в данное пространство, не деформироваться, края должны быть ровными и плотно прилегать. Монтаж осуществляется в шахматном порядке, в 2 слоя.

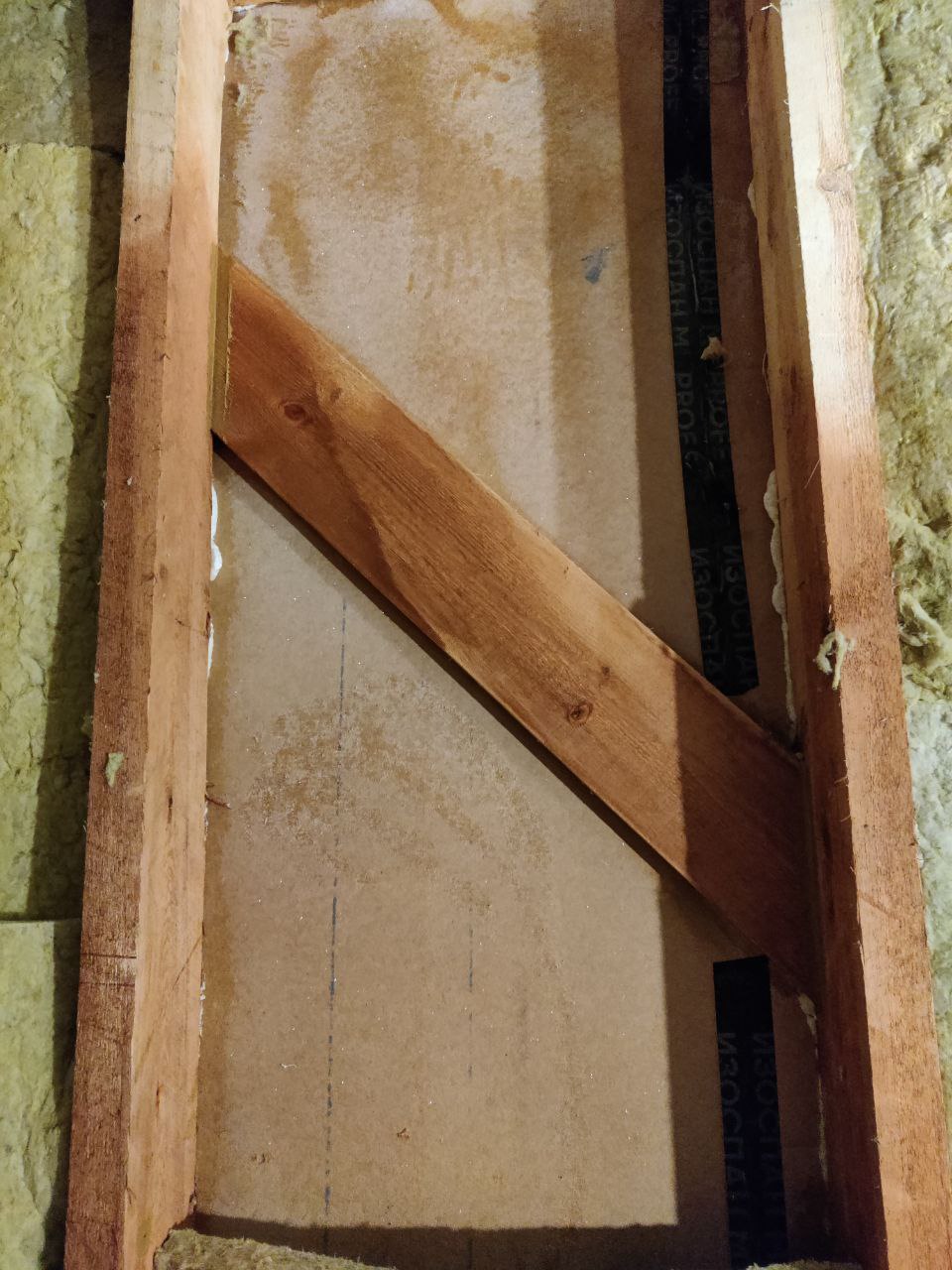

Сначала укладываем первый слой толщиной в 50 мм, желательно устанавливать горизонтальные перемычки, как показано на фото ниже, между стойками под размер минеральной ваты, для того чтобы при последующем возведении вверх, не происходило деформации (усадки под тяжестью ваты) первого ряда. После того как уложили первый ряд, монтируем второй, процесс аналогичен, только теперь укладываем вату толщиной в 100 мм .

После полной установки обшиваем стены пароизоляцией, в данном случае использовался изоспан В. Пароизоляционную мембрану укладываем гладкой стороной к вате, а шершавой наружу, крепим с помощью мебельного степлера или гвоздиками. Мембрана укладывается внахлест с последующим рядом пленки должен быть не менее 15 см.

Далее монтируем брусок к стойкам 30х30 или меньше, чтобы был вентиляционный зазор между пленкой и черновой обшивкой стен. Как и чем обшить стены вашего дома вы можете узнать в следующей статье.

Видео: утепление каркасных стен и полов минеральной ватой

ETW: Стена — Усовершенствованная конструкция каркасной стены 2×6 с изоляционной плитой из минерального волокна

В этом обзоре кратко излагается конструкция усовершенствованной каркасной стены 2×6 с использованием изоляционной плиты из минерального волокна, включая преимущества и недостатки этой стратегии строительства. Комплексный двумерный анализ теплового потока и одномерное гидротермическое моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

• Деревянный или фиброцементный сайдинг
• Полосы обшивки, создающие вентиляционный/дренажный зазор не менее 3/8 дюйма за облицовкой
• 4-дюймовые изоляционные плиты из минерального волокна
• Обшивка OSB с интегрированным варочным резистивным барьером
• Деревянная каркасная стена 2×6 на высоте 24 дюйма с целлюлозной изоляцией полостей
• Гипсокартонная плита для внутренних стен

Термоконтроль

Установленная теплоизоляция Значение R: Вдуваемая или напыляемая целлюлозная изоляция в полостях имеет типичное значение R-20 для стен 2×6.

Минеральное волокно, используемое в качестве наружной изоляции, имеет R-значение 3,8-4,3/дюйм.

R-значение для всей стены:  Использование двумерного анализа теплового потока с эффектами теплового моста и средним коэффициентом каркаса (16%) показывает увеличение R-коэффициента сборки и повышение эффективности целлюлозы. изоляция в пространстве стойки за счет уменьшения эффекта теплового моста. Усовершенствованные каркасные стены с 4-дюймовой изоляционной плитой из минерального волокна снаружи имеют значение R всей стены от R-35 до R-37.

Защита от утечек воздуха: Целлюлоза представляет собой воздухопроницаемый материал, используемый в пространстве для стоек стены, обеспечивающий возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная плита из минерального волокна также не является воздухонепроницаемой (в отличие от EPS, XPS и полиизоциануратной плиты с фольгированным покрытием). Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами с использованием встроенного водостойкого барьера, который служит как влагозащитным, так и воздушным слоем.

Типичные изоляционные материалы: Вспененная целлюлоза используется для изоляции пространства стоек. В качестве наружного утеплителя используются теплоизоляционные плиты из минерального волокна. Выдувная целлюлоза используется на балке обода.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного разрушения ограждения здания. Изоляционная плита из минерального волокна, хотя и является гигрофобной, не подходит для создания водоотталкивающего слоя на поверхности изоляции, как это может быть сделано с изоляционными плитами из полиизоцианурата или экструдированного полистирола (XPS), покрытыми фольгой. Защита от дождя решается с помощью водонепроницаемого барьера, интегрированного с обшивкой OSB в сочетании с проклеенными швами. ¹ В качестве альтернативы можно использовать гидроизоляционный слой поверх фанеры или обшивки OSB

Защита от утечек воздуха: Конденсация при утечке воздуха является второй по значимости причиной преждевременного выхода из строя ограждающих конструкций здания с такой конструкцией стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы долговечности конденсации утечки воздуха. Использование изоляционной плиты из минерального волокна снижает риск образования конденсата при утечке воздуха за счет повышения температуры плоскости конденсации, но конденсация все еще возможна в холодном климате, поскольку изоляция из минерального волокна не является воздухонепроницаемым материалом. В этой стеновой системе требуется воздушный барьер, чтобы гарантировать, что утечка воздуха через стену устранена (в идеале) или, по крайней мере, сведена к минимуму. ² Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами, где встроенный водостойкий барьер, описанный выше, детализирован, чтобы служить как контролем воды, так и слоем контроля воздуха. ³

Пароизоляция: Конденсация в зимнее время, вызванная выходом пара наружу, контролируется в сборке стены путем изоляции внешней стороны обшивки OSB. Отношение внешней изоляции из минерального волокна к общей изоляции стены в сборе имеет решающее значение для контроля риска образования конденсата на обшивке. Стеновая сборка обеспечивает проникновение пара внутрь в летнее время через вентилируемую облицовку и водостойкий барьер, объединенный с обшивкой OSB, описанной выше, которая также действует как замедлитель пара. Уровень пароизоляции определяется в IRC, и с ним следует ознакомиться, поскольку установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к выходу из строя ограждения здания. ⁴

Сушка: Изоляционная плита из минерального волокна обеспечивает сушку снаружи. Кроме того, стена также может высохнуть до внутренней части. Следует избегать пароизоляционных материалов, так как это может привести к внутреннему высыханию. Минимальный уровень пароизоляции на внутренней поверхности определяется IRC. В этой «проточной сборке» предписывающая часть IRC, касающаяся пароизоляции, позволяющая отказаться от полипароизоляции, выполняется путем установки достаточного количества изоляции из минерального волокна снаружи. Установка пароизоляции с обеих сторон ограждения запечатает любую влагу в пространство для стоек, что приведет к низкой способности к высыханию и, возможно, к рискам долговечности, связанным с влажностью. Вентиляция за паронепроницаемой облицовкой и внутренними компонентами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Следует соблюдать осторожность при строительстве из сухих материалов, где это возможно, и позволять высушивать влажные материалы перед закрытием. Целлюлоза часто распыляется во влажном состоянии, и производители рекомендуют просушить перед закрытием и содержанием влаги. пределы.

Долговечность Резюме: Основные риски долговечности, связанные с этими стеновыми сборками, связаны с повреждением от влаги из-за проникновения дождевой воды и конденсации утечки воздуха. На лицевой стороне обшивки OSB устанавливаются как воздухо-, так и гидроизоляция с ленточными сборками и интегрированным водоотталкивающим барьером.

Возможность сборки

Внешняя изоляция до 1 ¹ / ₂ ” требует минимальных изменений в стандартных методах изготовления корпусов. Наружная изоляция свыше 1 ¹ / ₂ ” требует внесения изменений в конструкцию и детали окон и стен, что требует обучения и контроля во время первоначального внедрения.

Облицовка легко крепится к стойкам через 1-дюймовую внешнюю изоляцию. Более толстые уровни изоляции (> 2 дюймов) требуют обвязки или полос обрешетки, прикрепленных к каркасу с помощью длинных крепежных деталей. Некоторые производители облицовки позволяют крепить свою облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты на каркас. Стоимость утеплителя из минерального волокна увеличивается с его толщиной. Кроме того, при толщине изоляционных плит более 1 ¹ / ₂ дюймов для крепления облицовки потребуются полосы обрешетки, что увеличивает стоимость. Но есть измеримые выгоды от экономии энергии, а также улучшения комфорта, которые трудно оценить количественно.

Использование материалов

При правильном применении усовершенствованного каркаса (одинарные верхние пластины, коллекторы правильного размера, два уголка стоек и т. д.) удаляется избыточный деревянный каркас из стандартной конструкции, и количество каркаса уменьшается. С плитами из минерального волокна толщиной более 1 ¹ / ₂ ”, для крепления обшивки потребуются обрешетки.

Краткое описание

Это настенная система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть корпуса с высоким R.

Ссылки

1. Lstiburek, JW (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
2. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
3. Штраубе, Дж. (2009 г., 04 22). BSD-014 Управление воздушным потоком в зданиях .
4. Лстибурек, Дж. (2008, 10 17). BSD-106 Общие сведения о пароизоляции .
