Утепление каркасного дома минеральной ватой изнутри

Среди многих технологий постройки домов, каркасный способ считается самым быстрым и дешевым. Такие здания возводятся всего за несколько недель, при этом они довольно прочные и комфортные. Но, чтобы последнее утверждение было точным, необходимо правильно провести теплоизоляцию. Большинство опытных строителей применяют именно минеральную вату. Разберем, чем хорош этот стройматериал, и как выполнить процесс утепления без привлечения специалистов?

Содержание статьи

• 1  Особенности минеральной ваты
• 2  Плюсы и минусы минеральной ваты
• 3  Внутренне утепление минеральной ватой каркасного дома
• 4  Утепление каркасных стен снаружи

 Особенности минеральной ваты

Каркасные дома сегодня стали появляться повсеместно. Но у таких конструкций, наряду с многочисленными плюсами есть один существенный минус – они плохо удерживают тепло и требуется проводить обязательное утепление, распространенным стройматериалом считается минвата.

 Плюсы и минусы минеральной ваты

Часто применяемый при утеплении вариант – это базальтовая минеральная вата. Спрос обуславливается большей плотностью, долговечностью и низкой себестоимостью. Чем выше плотность, тем лучше утеплитель удерживает тепло. Если вы будете использовать эковату или стекловату, то теплоизоляционный слой нужно делать более толстым.

Но кроме прекрасных теплоизоляционных качеств, минеральная вата при утеплении каркасных домов обладает и другими преимуществами:

• Низкая себестоимость стройматериала позволяет провести утепление с минимальными расходами;
• Простота монтажа, весь процесс утепления каркасного дома минеральной ватой можно выполнить своими руками;
• Минимальная нагрузка на стены и фундамент строения, за счет малого веса;
• В плитах не заводятся грызуны, не образуется плесень и грибок;
• Большой срок эксплуатации.

Некоторые специалисты считают, что минеральная вата со временем может «слежаться».

 Базальтовая минеральная вата идеально подходит для утепления каркасных домов из-за низкой теплопроводности, за счет воздушной структуры. Дело в том, что почти 90 процентов объема утеплителя составляет воздушные каналы.

Более существенным минусом является свойства ваты впитывать воду. Эта особенность может существенно снизить теплоизоляционные свойства материала. Чтобы этого не произошло необходимо проводить гидроизоляцию. Как правило, процесс происходит с использованием пароизоляционной пленки, простая техника установки позволяет все сделать самостоятельно.

Но порой такая защита срабатывает плохо.

Поэтому производители предлагают минеральную вату для утепления каркасных домов со специальной пропиткой из фенолформальдегидных смол.

Кроме того, при теплоизоляции лучше использовать плитный стройматериал, а не в рулонах, что будет способствовать меньшему намоканию.

 Внутренне утепление минеральной ватой каркасного дома

Если вы используете базальтовую вату, то утепление можно проводить изнутри. Этот материал безвреден для человека. Но тут главное учесть пароизоляцию. В противном случае влага будет скапливаться на поверхности утеплителя, тем самым ухудшая его свойства.

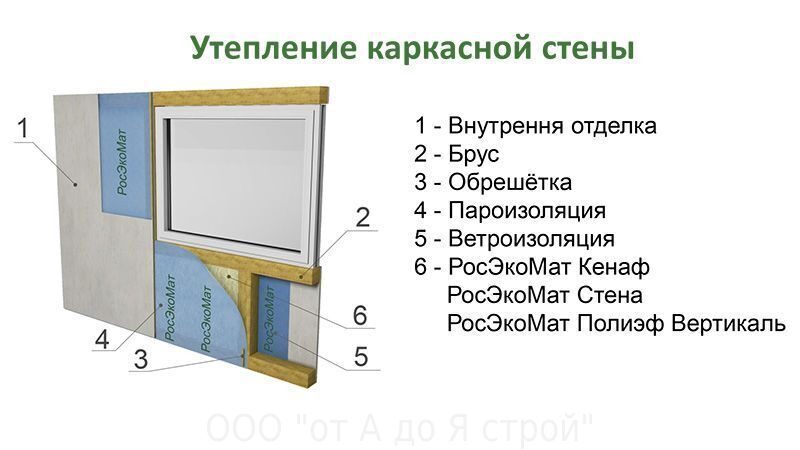

Сами работы по созданию теплоизоляции проходят в следующей последовательности:

• первым делом необходимо подобрать ширину и толщину используемых плит утеплителя. Первый показатель будет зависеть от расстояния между вертикальными стойками дома. Толщину плит можно брать стандартную (как правило, она составляет 5 см), но в зависимости от погодных условий и самой конструкции каркасного дома, количество слоев утеплителя может меняться;
• далее, необходимо подготовить стены. С их поверхности удаляются остатки строительных материалов, мусор и грязь. Затем проводится инспекция стен, если замечены щели или трещины, то их необходимо заделать монтажной пеной;
• теперь необходимо при помощи строительного степлера закрепить гидроизоляционный материал;

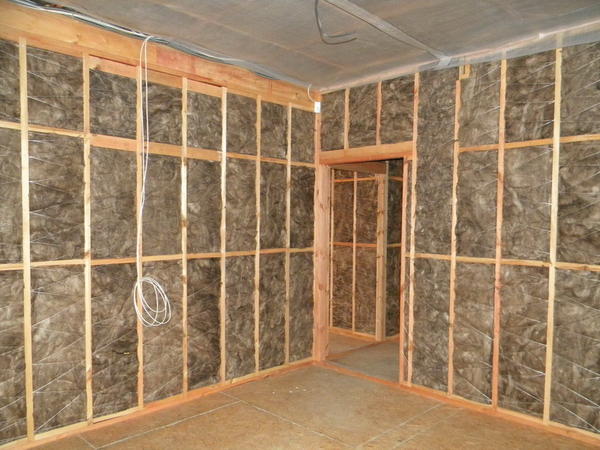

• далее, настала очередь крепить плиты минеральной ваты. Материал помещается в пространство между вертикальными стойками стен, при этом он должен входить плотно, без образования зазоров. Крепление минеральной ваты при утеплении каркасного дома осуществляется при помощи специального клея. Листы должны плотно прилегать друг к другу, без образования мостиков холода;

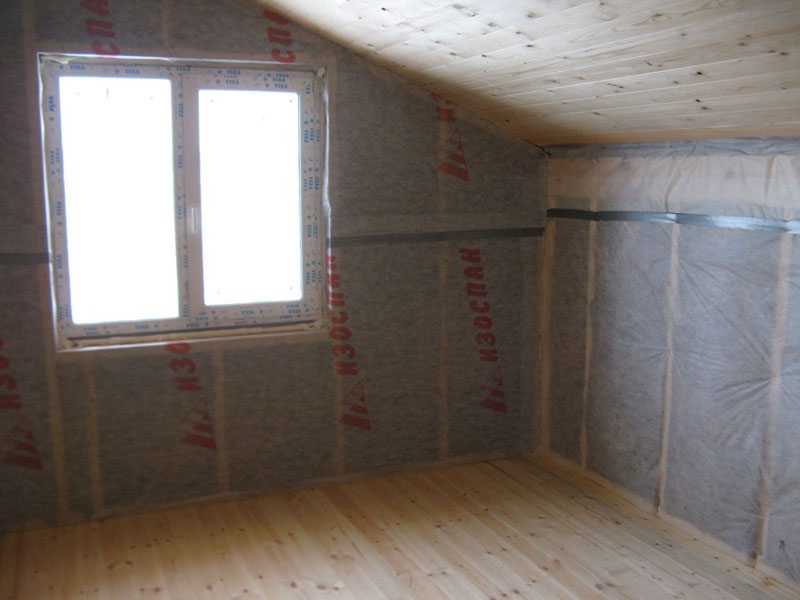

• последним слоем будет пароизоляция. Для этого чаще всего используется обычная полиэтиленовая пленка. Слой пароизоляции монтируется при помощи строительного степлера.

На этом процесс утепления стен изнутри завершен. Теперь можно проводить отделочные работы.

 Утепление каркасных стен снаружи

Многие специалисты рекомендуют проводить утепление каркасного дома, да и любого другого строения именно снаружи. Этот вариант имеет два важных преимущества. Во-первых, слой утеплителя, расположенный снаружи, не будет отнимать свободное пространство внутри дома. Во-вторых, наружная теплоизоляция сразу отсекает поток холодного воздуха от дома, что существенно помогает экономить тепло и значительно продлевает срок службы всего сооружения. Единственным недостатком является то, что все работы можно проводить только в теплую и сухую погоду.

Если вы решили утеплить каркасный дом снаружи при помощи минеральной ваты, то последовательность такой работы будет иной, нежели в предыдущем варианте. Первым делом монтируется пароизоляционная пленка. В качестве материала для такого слоя может служить как обычный полиэтилен, так и пергамент или фольга.

Здесь происходит создание каркаса, в ячейки которого и будут помещаться листы минеральной ваты. Для этого лучше использовать деревянные бруски.

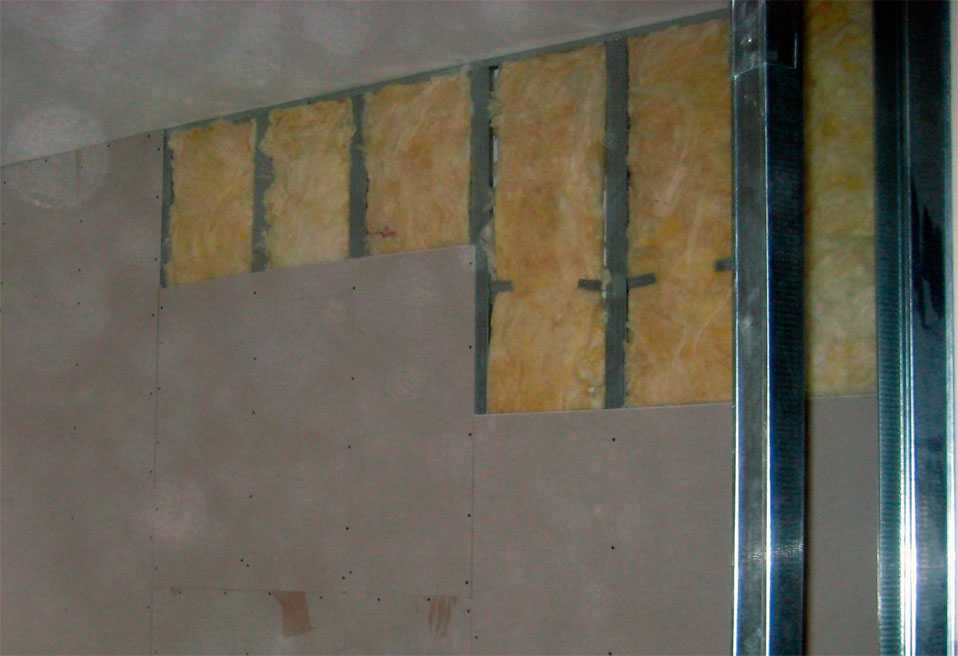

Можно применять и металлический профиль, но такой каркас будет сложнее сделать, да и обойдется он дороже.

При монтаже брусьев или профиля на стены, необходимо соблюдать ячеистую структуру. При этом размеры каждой ячейки должны соответствовать параметрам плиты минеральной ваты. В этом случае утеплитель будет плотно вставать на свое место и не требовать дополнительного крепежа.

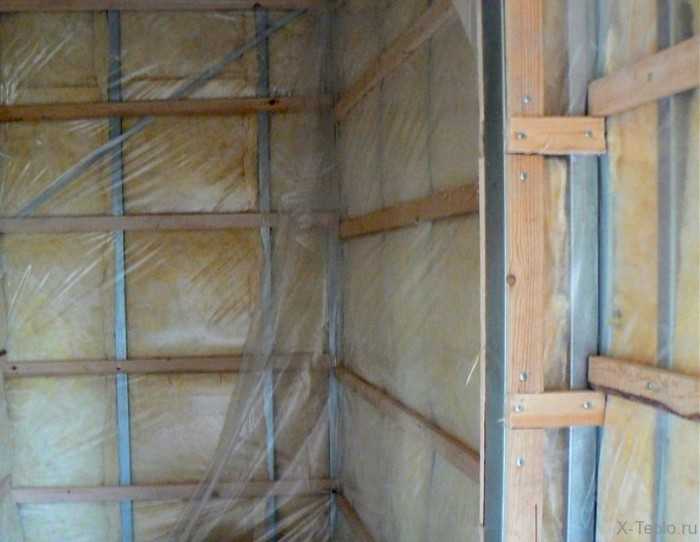

После укладки теплоизоляционного материала на свое место проводится гидроизоляция. Пленка натягивается поверх всего каркаса с утеплителем и закрепляется строительным степлером.

Для лучше защиты от влаги, желательно сделать зазор между гидроизоляцией и минеральной ваты.

Для этого поверх каркаса набиваются рейки, ан на них монтируется гидроизоляционный материал.

К отделке фасада можно приступать сразу после наружного утепления дома минеральной ватой. Для этого можно применять различные материалы. Многие специалисты рекомендуют воспользоваться сайдингом или другой панельной отделкой. Такой вариант и выглядит красиво, и служит долго.

Процесс утепления можно выполнить и самостоятельно, но здесь требуется определенный опыт и инструмент, также при несоблюдении технологии всю работу придется переделывать, лучше сразу обратиться в строительную организацию.

Утепление каркасного дома минеральной ватой

Утепление каркасного дома минеральной ватой — эффективный метод поддержания комфортного микроклимата и защиты постройки от теплопотерь.

Для укладки плит не требуется специальное оборудование или особые навыки. При этом изоляционные свойства материала сохраняются в течение долгих лет.

Утепление каркасного дома является залогом уютного и комфортного жилья.

Содержание:

Особенности минеральной ваты как утеплителя

Минвата используется в качестве изолятора для каркасных сооружений долгое время. Она не теряет своей популярности на фоне других решений, а иногда и превосходит их. В сравнении с пеноплексом или пенопластом, минеральная вата обладает паропроницаемостью, поэтому не задерживает конденсат внутри здания.

Отдельные разновидности производятся из отходов. Так, для изготовления шлаковаты используются металлургические продукты, а стекловата — это результат переработки остатков стекольного производства или битых частиц.

Преимущества

Поставщики минераловатных плит указывают на ряд достоинств и недостатков своей продукции еще на стадии разработки. В списке положительных моментов упоминаются такие пункты:

1. Невысокая теплопроводимость. За счет этой особенности минвата является качественным изолятором. Чем жестче плита, тем эффективнее она удерживает теплый воздух.
2. Стойкость к воспламенениям. Минеральная вата не поддается горению, что делает ее незаменимой для каркасного строительства.
3. Долговечность. Срок службы материала зависит от соблюдения тонкости монтажа.
4. Звукоизоляция. Помимо защиты здания от теплопотерь, минвата минимизирует уровень уличных шумов.
5. Простота фиксации. Особые сложности при креплении утеплителя отсутствуют. Плиту можно подогнать под любой размер.

Минвата является самым популярным утеплителем и звукоизолятором.

Основные разновидности

На строительном рынке есть несколько типов минеральной ваты. Они отличаются типом исходного сырья, преимуществами и недостатками.

Шлак

В качестве основы для изготовления используют металлургические отходы. При высокотемпературном воздействии добавки сплавляются и вытягиваются в тонкие нити. Этот тип считается наиболее дешевым среди всех подвидов минваты, но имеет важные недостатки. Среди них:

1. Выделение кислот при намокании, которые разрушают даже металлические изделия.
2. Менее эффективная теплоизоляция.
3. Ограниченный срок службы.

Шлак — вторсырье, которое часто используется в строительстве.

Стекловата

Материал производится из остатков стекольной промышленности или сырья из состава стекла (песка, буры, известняка и соды). Компоненты тщательно перемешиваются и подвергаются сплавлению. Затем из них делают небольшие нити. К основным свойствам материала относят:

1. Небольшую гигроскопичность в сравнении со шлаковатой.
2. Стойкость к химическим, механическим и биологическим воздействиям.
3. Незначительную усадку.
4. Устойчивость к нагреву до 450°C без воспламенения.

Стекловата — волокнистый минеральный теплоизоляционный материал.

При этом стекловатные волокна наиболее ломкие из всех остальных видов минваты.

Базальтовая вата

В качестве исходного сырья для изготовления утеплителя используются горные породы, например, бентонитовые глины или базальт.

Отдельные поставщики включают в состав карбамидные смолы. При этом все компоненты полностью безвредны для организма и окружающей среды.

Базальтовая вата — достаточно популярный вид материала.

Базальтовые плиты характеризуются невысоким коэффициентом водопоглощения и практически защищены от усадки. Цена материала выше, чем у 2 предыдущих типов, но это оправдывается его эксплуатационными достоинствами.

Каменная

Основным компонентом каменной ваты являются горные породы вулканического происхождения. Они подвергаются расплавлению при температуре 1400-1500°C, а затем отправляются в специальную центрифугу со вращающими элементами, которые разбивают массу на волокна. Затем эти волокна смешиваются со связующими компонентами и попадают в специальную камеру, где осаждаются и формируют поверхность наподобие ковра.

Каменная вата — один из самых надежных теплоизоляторов.

Теплопроводность каменной ваты составляет 0,035-0,045 Вт/м. Плиты хорошо поглощают звук, не воспламеняются при нагреве до 700°C, долговечны и экологически безопасны. Однако в составе материала присутствуют добавки на основе фенолформальдегидных смол, поэтому в процессе нагрева может выделяться фенол.

Расчет толщины материала для термоизоляции стен

Расчет толщины минваты для утепления каркасного дома производится с учетом нескольких нюансов:

1. Указанная в технических характеристиках толщина плиты составляет 200 мм.
2. Наружная отделка ОСБ имеет толщину 12 мм.
3. Слой штукатурки занимает толщину 5 мм.
4. Под вентиляционный зазор отведено 70 мм.
5. Внутренняя стеновая обшивка — 13 мм.

После сложения получается сумма в 230 мм.

Особенности утепления каркасных домов

Каркасные постройки отличаются от других типов сооружений отсутствием наполнения основным материалом внутри. Стены, перекрытия и элементы кровельного пирога пустотелые, поэтому не могут использоваться по назначению без теплоизоляции.

Каркасные постройки не имеют наполнения внутри.

Постройка включает такие части:

1. Основание — в зависимости от типа фундамента выбирают подходящий утеплитель и способ его монтажа.
2. Нижняя обвязка — представляет собой периметральную рамную конструкцию из мощного бруса. Она принимает несущие нагрузки от стен и передает их на фундамент.
3. Система лаг — состоит из досок, установленных на ребра, которые разбивают площадь внутри перекрытия и выполняют функции основания для напольного покрытия.
4. Стены — включают угловые и промежуточные вертикальные стойки. С целью усиления каркаса применяются наклонные и горизонтальные перемычки.
5. Верхняя обвязка — используется в качестве основания для кровли или второго этажа.
6. Стропильная система — представляет собой комплекс наклонных досок, которые задают форму крыши и создают фундамент для кровли.

Лаги, стропила и стойки делаются из досок шириной 150 мм (иногда меньше). Расстояние между конструкциями принято заполнять минеральной ватой или другим изоляционным материалом.

Утеплитель нужно устанавливать во все указанные части, включая перегородки и перекрытия внутри здания.

Поэтапный процесс выполнения работ своими руками

Для качественного монтажа утеплителя нужно учитывать несколько правил и придерживаться поэтапного руководства. Если упустить важные нюансы, спустя несколько лет в помещении начнет появляться холод и конденсат.

Строители используют 2 основные технологии утепления:

1. От стен внутри наружу — внутренние поверхности зашиваются ОСБ-плитой, затем укладываются пароизоляция, утеплитель, гидробарьер, плита ОСБ и облицовка.
2. Снаружи внутрь — первым слоем является ОСБ-плита, затем гидробарьер, утеплитель, пароизоляционный материал, плита ОСБ и внутренние отделочные материалы.

Для качественного монтажа придерживаются основных правил.

Подготовительные мероприятия

Первый этап утепления подразумевает подготовку поверхности. Она сводится к таким действиям:

1. Обработка конструкций антисептическими средствами для защиты от атак микроорганизмов.
2. Очистка покрытий от пыли и грязи.
3. Устранение неровностей и дефектов на поверхностях.

Пароизоляция

Пароизоляционная мембрана устанавливается под слоем теплоизоляции. Со стороны постройки стену закрывают ОСБ-плитой, которая будет пропускать пары наружу и не задерживать их внутри. Поскольку минераловатные утеплители способны накапливать влагу, такой слой является обязательным.

Пароизоляция — обязательный слой при утеплении ограждающих конструкций здания.

Пленка укладывается внахлест через 10-15 см. При этом допускается как вертикальное, так и горизонтальное размещение. Места стыков проклеиваются скотчем, чтобы исключить просачивание влаги.

Укладка минваты

Минеральная вата закрепляется между каркасными стойками с максимальной плотностью. Если материал обладает шириной 60 см, то расстояние между элементами не превышает 59 см.

Это нужно для того, чтобы плиты не сползали, образуя щели. Кроме того, они не должны перекрывать друг друга, поскольку это ухудшит степень теплоизоляции.

При образовании щелей их обрабатывают строительной пеной. Это минимизирует вероятность прохождения холодных потоков во внутренние комнаты и предотвратит лишние теплопотери.

Межкомнатные стены тоже подвергаются утеплению минватой. Но в этой части каркасного дома она выполняет функции звукоизолятора. Процесс монтажа не отличается, за исключением того, что отсутствует необходимость крепления гидробарьера. Вместо него лучше зафиксировать с 2 сторон пароизоляционную пленку.

Монтаж ветро-влагозащиты

Слой защиты от ветра и влаги устанавливают по такому же принципу, что и пароизоляцию. Мембрана фиксируется поверх теплоизоляции слева направо или снизу вверх.

Слой защиты от ветра и влаги фиксируют поверх теплоизоляции.

Обязательно выдерживается нахлест 10-15 см, который заклеивают скотчем. Этот слой защищает утеплитель и каркас от порывов ветра или атмосферных осадков.

Отделка стен

Для внешней отделки стен не используют тяжелые материалы. Оптимальное решение — акриловый или виниловый сайдинг. Для его монтажа нужно предусмотреть контробрешетку поверх ветрозащиты. К этим планкам прикрепляется материал для облицовки.

Дополнительная обрешетка играет роль вспомогательного вентзазора, поскольку она ускоряет процесс отвода влаги от стен.

Конструкция защищает каркас от неблагоприятных воздействий окружающей среды.

Особенности теплоизоляции полов

Специфика утепления напольного покрытия в каркасном доме определяется типом основания. Многие сооружения возводятся на свайно-винтовом фундаменте.

Если постройка находится на высоте и под основание можно залезть, то под лаги закрепляют пленку гидроизоляции, а затем устанавливают нижние обшивочные доски. Их прибивают вплотную или с шагом в 40 см. Такой материал будет удерживать минераловатные плиты и гидроизоляционную пленку от выпадения вниз.

Толщина утеплителя полов должна составлять 15 см.

Если попасть в эту часть проблематично, то под лаги прикрепляют доски, а затем устанавливают гидроизоляционную пленку.

Оптимальная толщина утеплителя составляет 15 см. Каждый очередной слой плит перекрывает стыки и имеет напуск в 20 см.

Поверх изолятора и лаг устанавливается пароизоляция, которая фиксируется 2-сторонним скотчем. На стену укладывают фанерные листы, ОСБ-плиты или доски, которые используются в качестве основы для чистовой отделки.

Нюансы термоизоляции потолка минеральной ватой

Термоизоляционные работы на потолке требуют повышенного внимания. Их лучше выполнить до завершения сборки крыши. В противном случае могут возникнуть сложности при укладке плит.

Первым этапом является крепление пароизоляции на балки потолочного перекрытия. К этому слою прибивается доска толщиной 2,5 см, лист фанеры или ОСБ-плиты. Затем фиксируется утеплитель по такому же алгоритму, что на полу или стенах.

На потолке утеплитель фиксируется также, как и на стенах.

Если чердачное помещение не применяется для проживания, то закреплять мембранную изоляцию не обязательно. Можно сразу проводить обшивку фанерой или доской. В случае, когда отсутствует возможность утеплить потолок снаружи, ограничиваются внутренними работами. Плиты нужно подвязать к потолку, а затем обшить пароизоляционной мембраной и фанерой или досками.

Принципы утепления разных частей каркасного дома

Для утепления каждой конструкции в доме есть отдельный способ. Принцип термоизоляции выглядит идентично, но некоторые различия в алгоритме действий присутствуют.

Бетонная плита перекрытия над подвалом и грунт

Фундамент в каркасном сооружении бывает столбчатым, ленточным, свайным или может состоять из плиты. Подходящий тип выбирается с учетом финансовых возможностей, специфики почвы на территории, наличия или отсутствия подвального помещения, общего веса постройки и других факторов.

Если в доме есть подвал, то в качестве фундамента применяется ленточная конструкция, поверх которой может устанавливаться сплошная железобетонная плита. Иногда пол делают грунтовым, заливая сверху армированную стяжку.

Фундамент может состоять из плиты.

Для утепления бетонного покрытия используют несколько способов:

1. Изначально подготавливается черновая поверхность. Для этого наносится тонкий слой стяжки, устраняющий неровности и дефекты.
2. Дальше на бетонную поверхность закрепляют пленку гидроизоляции, чтобы исключить проникновение влаги из бетона. Если используется грунтовой пол, то этот слой укладывается под плиту.
3. Следующим слоем наносится минвата плотностью от 150 кг/м³.

Деревянные перекрытия первого этажа

Деревянные перекрытия используются в домах на свайном фундаменте, хотя допускаются и при ленточных основаниях.

Теплоизоляционный слой устанавливают на поверхность из древесины или листовых панелей. Плиты минваты крепят к каркасу с помощью гвоздей или саморезов.

После завершения монтажных работ фиксируется гидроизоляционная мембрана. Если постройка основывается на сваях, нужно использовать прочный материал, который защищен от ветровых нагрузок.

Межэтажные перекрытия

Установка минваты в эту часть помещения позволяет защитить постройку от уличного шума.

По устройству перекрытие между этажами практически не отличается от конструкции на первом этаже. При этом вместо гидроизоляционной пленки используется слой пароизоляции.

Межэтажные перекрытия позволяют защитить постройку от шума.

Если перекрытие включает только паропроницаемые материалы, от использования пленки можно полностью отказаться. Накопившийся пар будет покидать конструкцию без увлажнения минваты. При этом в помещении сохранится воздухообмен, и не придется обустраивать дополнительную вентиляционную систему.

Чердак

Если перекрытие направляется в неотапливаемую постройку, потребуется организовать систему удаления избыточной влаги. Схема монтажа утеплителя выглядит так:

1. Потолок на этаже закрывается досками.
2. Слой пароизоляции закрепляют со стороны чердачной части с сохранением формы балок.
3. Следующим слоем выстилается утеплитель.

Если чердак будет использоваться для хозяйственных целей, то вместе с вентзазором нужно предусмотреть парогидроизоляцию. В ином случае мембрану фиксируют на скаты кровли, а минвату оставляют открытой для быстрого высыхания.

Фасад и кровля

К наружным стенам и кровельной конструкции предъявляются повышенные требования, поскольку они могут пропускать в дом влагу от дождей, тумана и снега. Фасад и кровлю в каркасном доме утепляют по такой схеме:

1. Внутренняя поверхность утеплителя покрывается слоем пароизоляции.
2. К минераловатной плите прикрепляется ветрозащитная и гидроизоляционная мембрана, которая пропускает пар в обратном направлении.
3. Дальше устанавливается контробрешетка для вентзазора высотой от 60 мм, и фиксируются фасадные панели.

Отрицательные стороны материала

Недостатком минваты является наличие в составе отдельных видов фенолформальдегидов, которые постепенно просачиваются в окружающую среду. При этом современные образцы производятся с учетом всех стандартов экологической безопасности, поэтому концентрация вредных смол минимальная.

Следующей отрицательной стороной является сильное разбрасывание пыли, что доставляет ряд неудобств при монтаже и эксплуатации материала. Проблема усугубляется при использовании стекло- и шлаковаты. Для укладки плит или рулонов нужно предусмотреть средства индивидуальной защиты.

Все виды минваты боятся влаги. Накопление воды внутри повышает теплопроводность, поэтому в стенах появляются мостики холода, накапливается конденсат.

При грамотном подходе к утеплению каркасного дома минватой этот слой будет качественно выполнять свои задачи.

ETW: Стена — усовершенствованная каркасная стеновая конструкция 2×6 с изоляционной плитой из минерального волокна

Дата вступления в силу

14 декабря 2014 г.

Текст

В этом обзоре кратко изложены усовершенствованные каркасные стены 2×6 с использованием изоляционных плит из минерального волокна, включая преимущества и недостатки этой стратегии строительства. Комплексный двумерный анализ теплового потока и одномерное гидротермическое моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

• Деревянный или фиброцементный сайдинг
• Обрешетка, создающая вентиляционный/дренажный зазор не менее 3/8 дюйма за облицовкой
• 4-дюймовые изоляционные плиты из минерального волокна
• Обшивка OSB со встроенным барьером
• 2601 дерево
• Внутренняя гипсокартонная плита

Thermal Control

Установленная изоляция R-значение: Вдуваемая или напыляемая целлюлозная изоляция в полостях имеет типичное R-значение R-20 для стен 2х6

Минеральное волокно, используемое в качестве наружной изоляции, имеет R-значение 3,8-4,3/дюйм.

R-значение для всей стены:  Использование двумерного анализа теплового потока с эффектами теплового моста и средним коэффициентом каркаса (16%) показывает увеличение R-значения сборки и повышение эффективности целлюлозы. изоляция в пространстве стойки за счет уменьшения эффекта теплового моста. Усовершенствованные каркасные стены с 4-дюймовой изоляционной плитой из минерального волокна снаружи имеют значение R всей стены от R-35 до R-37.

Защита от утечек воздуха: Целлюлоза представляет собой воздухопроницаемый материал, используемый в пространстве для стоек стены, обеспечивающий возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная плита из минерального волокна также не является воздухонепроницаемой (в отличие от EPS, XPS и полиизоциануратной плиты с фольгированным покрытием). Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами с использованием встроенного водостойкого барьера, который служит как влагозащитным, так и воздушным слоем.

Типичные изоляционные материалы: Вспененная целлюлоза используется для изоляции пространства стоек. В качестве наружного утеплителя используются теплоизоляционные плиты из минерального волокна. Выдувная целлюлоза используется на балке обода.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного разрушения ограждения здания. Изоляционная плита из минерального волокна, хотя и является гигрофобной, не подходит для создания водоотталкивающего слоя на поверхности изоляции, как это может быть сделано с изоляционными плитами из полиизоцианурата или экструдированного полистирола (XPS), покрытыми фольгой. Защита от дождя решается с помощью водонепроницаемого барьера, интегрированного с обшивкой OSB в сочетании с проклеенными швами. ¹ В качестве альтернативы, гидроизоляционный слой можно использовать поверх фанеры или обшивки OSB

Защита от утечек воздуха: Конденсация при утечке воздуха является второй по значимости причиной преждевременного выхода из строя ограждающих конструкций здания с такой конструкцией стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы долговечности конденсации утечки воздуха. Использование изоляционных плит из минерального волокна снижает риск образования конденсата при утечке воздуха за счет повышения температуры поверхности конденсации, но в холодном климате образование конденсата все же возможно, поскольку изоляция из минерального волокна не является воздухонепроницаемым материалом. В этой стеновой системе требуется воздушный барьер, чтобы гарантировать, что утечка воздуха через стену устранена (в идеале) или, по крайней мере, сведена к минимуму. ² Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами, где встроенный водостойкий барьер, описанный выше, детализирован, чтобы служить как контролем воды, так и слоем контроля воздуха. ³

Пароизоляция: Конденсация в зимнее время, вызванная выходом пара наружу, контролируется в сборке стены за счет изоляции снаружи обшивки OSB. Отношение внешней изоляции из минерального волокна к общей изоляции стены в сборе имеет решающее значение для контроля риска образования конденсата на обшивке. Стеновая сборка обеспечивает проникновение пара внутрь в летнее время через вентилируемую облицовку и водостойкий барьер, объединенный с обшивкой OSB, описанной выше, которая также действует как замедлитель пара. Уровень пароизоляции определяется в IRC, и с ним следует ознакомиться, поскольку установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к выходу из строя ограждения здания. ⁴

Сушка: Изоляционная плита из минерального волокна обеспечивает сушку снаружи. Кроме того, стена также может высохнуть до внутренней части. Следует избегать пароизоляционных материалов, так как это может привести к внутреннему высыханию. Минимальный уровень пароизоляции на внутренней поверхности определяется IRC. В этой «проточной сборке» предписывающая часть IRC, касающаяся пароизоляции, позволяющая отказаться от полипароизоляции, выполняется путем установки достаточного количества изоляции из минерального волокна снаружи. Установка пароизоляции с обеих сторон ограждения запечатает любую влагу в пространство для стоек, что приведет к низкой способности к высыханию и, возможно, к рискам долговечности, связанным с влажностью. Вентиляция за паронепроницаемой облицовкой и внутренними компонентами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Следует соблюдать осторожность при сборке из сухих материалов, где это возможно, и давать возможность высохнуть влажным материалам перед закрытием. Целлюлоза часто распыляется во влажных условиях, и производители рекомендуют просушить перед закрытием и содержанием влаги. пределы.

Долговечность Резюме: Основные риски долговечности, связанные с этими стеновыми сборками, связаны с повреждением влаги, вызванным проникновением дождевой воды и конденсацией утечки воздуха. На лицевой стороне обшивки OSB устанавливаются как воздухо-, так и гидроизоляция с ленточными сборками и интегрированным водоотталкивающим барьером.

Возможность сборки

Внешняя изоляция до 1 ¹ / ₂ ” требует минимальных изменений в стандартных методах изготовления корпусов. Внешняя изоляция свыше 1 ¹ / ₂ ” требует внесения изменений в конструкцию и детали окон и стен, что требует обучения и контроля во время первоначального внедрения.

Обшивка легко крепится к стойкам через 1-дюймовую внешнюю изоляцию. Более толстые уровни изоляции (> 2 дюймов) требуют обвязки или полос обрешетки, прикрепленных к каркасу с помощью длинных крепежных деталей. Некоторые производители облицовки позволяют крепить свою облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты на каркас. Стоимость утеплителя из минерального волокна увеличивается с его толщиной. Кроме того, при толщине изоляционных плит более 1 ¹ / ₂ дюймов для крепления облицовки потребуются полосы обрешетки, что увеличивает стоимость. Но есть измеримые выгоды от экономии энергии, а также улучшения комфорта, которые трудно оценить количественно.

Использование материалов

При правильном применении усовершенствованного каркаса (одиночные верхние пластины, коллекторы правильного размера, два угловых шпильки и т. д.) удаляется избыточный деревянный каркас из стандартной конструкции, и количество каркаса уменьшается. С плитами из минерального волокна толщиной более 1 ¹ / ₂ », для крепления обшивки потребуются обрешетки.

Краткое описание

Это настенная система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть корпуса с высоким R.

Ссылки

1. Lstiburek, JW (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
2. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
3. Штраубе, Дж. (2009 г., 04 22). BSD-014 Управление воздушным потоком в зданиях .
4. Лстибурек, Дж. (2008, 10 17). BSD-106 Общие сведения о пароизоляции .

Конструктивное проектирование – Анатомия хорошо построенной стены – северная постройка

Я поклонник изоляции из минеральной ваты, особенно марки Rockwool. В течение следующих нескольких месяцев я напишу серию сообщений в блоге, в которых будут обсуждаться советы, приемы и инструменты, используемые для работы с этой изоляцией, сделанной из горных пород и стального шлака, побочного продукта сталелитейной промышленности. Прежде чем мы перейдем к этим темам, я хочу обсудить продукты Rockwool, которые я использую, строительную науку, лежащую в основе того, как эти продукты работают в стене, и характеристики изоляции, все из которых могут создать хорошо построенную сборку стены.

Характеристики изоляции Rockwool

#1-Rockwool не горит.  Я живу и работаю в сельской, густо заросшей лесом местности на севере Миннесоты. Конечно, Миннесота известна своими очень холодными и часто снежными зимами. Это также место, где время от времени могут возникать лесные пожары. Конечно, пожары могут начаться и внутри строения. Знание того, что я могу выбрать изоляцию, которая не будет гореть, является большим плюсом при проектировании сборок.

#2-Rockwool открыт для паров. Часто мы концентрируемся на том, как не допустить проникновения влаги в наши здания, но то, как здание сохнет, не менее важно. При проектировании сборки, будь то система стены, крыши или пола, я в первую очередь обращаю внимание на то, как сборка может высохнуть. Минеральная вата является паропроницаемой, что означает, что водяной пар может проходить через изоляцию.

#3-Rockwool гидрофобна . Я знаю, что этот термин звучит ужасно, но если вы занимаетесь строительным продуктом, быть гидрофобным — это хорошо. Это означает, что влага не создает проблем, Rockwool все равно, мокрая она или сухая. На нем не будет плесени или грибка. Большая часть воды просто скатится. В любой изоляции, которая становится насыщенной, вода в конечном итоге будет стекать или испаряться без какого-либо длительного воздействия на изоляцию. Я лично испытал процесс слива и сушки изоляции полости ComfortBatt.

#4-Ошибкам это не особо интересно. Грызуны и роющие насекомые не любят передвигаться по минеральной вате. Я знаю, что не хотел бы пытаться прорыть туннель через кучу камней и стального шлака, особенно используя только пальцы и зубы.

#5-Комфортная среда. Основная цель изоляции – замедлить движение тепла. Это верно независимо от того, живете ли вы в жарком или холодном климате. Один из секретов теплового комфорта заключается в том, чтобы замедлить перепады температуры внутри здания, и одним из способов достижения этого является хороший слой качественной изоляции. Комфорт также может выходить за рамки термального; звук также может быть показателем комфорта. Прослушивание кондиционера вашего соседа или движения на оживленной улице может привести к некомфортной обстановке. Изоляция Rockwool может помочь в обоих случаях.

#6-Снижение затрат на электроэнергию. Одним из важнейших факторов, влияющих на эксплуатационные расходы дома, являются теплопотери или приток тепла через строительные материалы. Задача всех изоляционных материалов состоит в том, чтобы сопротивляться тепловому потоку, кондиционирование окружающей среды стоит денег, и мы хотим, чтобы эти вложения сохранялись как можно дольше. Rockwool ничем не отличается в этом отношении от любого другого типа изоляции, все они предназначены для замедления потери или притока тепла, именно другие характеристики, которые я перечислил выше, выделяют Rockwool.

Наука

Итак, как мы можем улучшить обычную сборку стены? Большинство стен, построенных в жилых домах, будут иметь несколько общих материалов. Облицовка, своего рода водостойкий барьер, обшивка, несущий каркас, изоляция полостей и внутреннее покрытие стен, такое как гипсокартон. Также может быть или не быть замедлитель пара. Многие из этих строительных материалов чувствительны к влаге. Они могут намокнуть как из-за больших утечек воды извне, так и из-за недостатков воздушного барьера. Способ улучшить типичную сборку стен — это улучшить стратегию управления водными ресурсами снаружи, построить плотную оболочку и добавить непрерывную внешнюю изоляцию.

Давайте немного поговорим о том, почему мы хотели бы установить непрерывную внешнюю изоляцию, и о строительных технологиях, лежащих в основе сборки как в жарком, так и в холодном климате. Во-первых, снижение потерь или притока тепла через стену. Стены, построенные с изоляцией только для полости, быстрее теряют тепло через структурный деревянный каркас. Эта кондуктивная потеря тепла (или прирост) называется тепловым мостом. Это результат того, что деревянный (или металлический) каркас имеет более высокую теплопроводность, тепло проходит через дерево легче, чем через изоляцию. Прежде чем я перейду к следующему разделу, вам понадобится определение. Средневзвешенное значение R определяется как среднее значение изоляции всей секции здания, в случае стены это может включать облицовку, обшивку, каркас, изоляцию, материалы внутренней отделки стен и окна, оно может даже включать воздух. пленка внутри и снаружи сборки. Если традиционная стена 2 x 6 изолирована до R-20 с использованием только изоляции полости, средневзвешенное значение R-значения стены после учета более низкого значения R-значения деревянного каркаса ближе к R-16. Добавьте окна, и средневзвешенное значение будет намного ниже. Способ повысить общее значение R стены и уменьшить любые потери или выигрыши от тепловых мостов — это установить слой непрерывной внешней изоляции.

Тепловые мосты

Еще один способ непрерывной изоляции улучшить качество стены – сохранить изолирующие свойства изоляции полости. Поддерживая тепло обшивки зимой, внутри полости стены образуется меньше воздушных потоков. Эти воздушные потоки образуются, когда холодная обшивка стен охлаждает воздушные карманы внутри изолированных полостей стены. Этот прохладный воздух хочет упасть. Когда мы движемся к более теплой стороне стенной полости, теплый воздух стремится подняться вверх. Это образует так называемую конвективную петлю, движение воздуха внутри изолированной полости лишает часть изоляционных характеристик, снижая R-значение изоляции полости. Это происходит при некачественном монтаже утеплителя полости, наличии зазоров между утеплителем, внутренними стеновыми покрытиями и изделиями наружной обшивки. Конвективные петли напрямую связаны с разницей температур внутри и снаружи, называемой «дельта-тройником» вместе с высотой стены. Чем больше тройник-треугольник и/или выше стена, тем больше конвективная петля. Эти конвекционные петли уменьшаются при утеплении обшивки и полном заполнении полости изоляцией. Rockwool может выполнить и то, и другое.

Плохо установленная изоляция из стекловолокна

Еще одним плюсом является повышенная износостойкость. В холодном климате внешняя обшивка дома без внешней изоляции станет холодной. Если достаточно холодно, обшивка станет конденсирующей поверхностью, и любая влага, соприкасающаяся с обшивкой, сделает обшивку влажной. В стенных полостях я видел как жидкую, так и замерзшую влагу. В течение отопительного сезона может накапливаться влага, что может привести к повреждению чувствительных к влаге изделий из дерева.

Откуда берется влага? Чаще всего он передается воздушными потоками из-за недостатков в воздушном слое здания. Влага также может перемещаться через строительные материалы путем диффузии, хотя и гораздо медленнее, чем с воздушными потоками. Мы можем уменьшить риск появления этой «конденсирующей поверхности» и ущерба, причиняемого водой, несколькими способами. Сделать конструкцию более воздухонепроницаемой — это один из способов, а контролировать уровень влажности внутри здания с помощью осушителя — второй. Лучше нагреть поверхность обшивки выше температуры конденсации. Мы делаем это, устанавливая достаточно внешней изоляции.

Влага на внешней обшивке из-за утечки воздуха.

Важным фактором при добавлении внешней изоляции является взаимосвязь между любой изоляцией полости и непрерывной внешней изоляцией. Эта взаимосвязь необходима для обеспечения достаточной температуры обшивки стен, чтобы обшивка не превращалась в конденсирующую поверхность. Соотношение зависит от количества изоляции полости и ожидаемой интенсивности зимы. Эта «интенсивность» выражается в строительном сообществе как климатическая зона, чем выше число, тем холоднее климат. Чем больше в стене изоляции полости и чем холоднее климат, тем больше требуется наружной изоляции. На графике показаны соотношения. Мой район, климатическая зона 7, требует 45-процентного коэффициента внешней изоляции по сравнению с 55-процентной изоляцией полости. Изоляция полости R-20 потребует как минимум непрерывной наружной изоляции R-15. Это обычная сборка каркасной стены 2 x 6.

Карта климатических зон США

Продукты Rockwool, которые я использую

Я использовал несколько разных продуктов Rockwool различной толщины и R-значений. ComfortBatt — продукт, которым я пользуюсь чаще всего. Это типичная изоляция для полости, размеры ее подходят для конструкций с деревянным каркасом 16 и 24 дюйма, а также она доступна в несколько большей ширине для использования с каркасом из стальных стоек. Войлок имеет длину 48 дюймов и доступен во многих различных значениях R, от R-13, который представляет собой продукт толщиной 3,5 дюйма, до 9..25” Р-38. Что мне больше всего нравится в ComfortBatt, так это его плотность. Вы можете поставить одну ракетку дыбом, и она не упадет и не опрокинется. Такая плотность изоляции обеспечивает очень высокую степень монтажа. Я расскажу немного больше о классификации установки изоляции в следующем посте. Изоляция легко режется зубчатым лезвием, и ее можно легко придать форме, позволяющей поместиться вокруг электрических коробок, водопроводных труб и других предметов, находящихся внутри стенных полостей. Фотография из нашего недавнего проекта barndominium, мы уложили ComfortBatt внутри стен с каркасом в шесть футов в центре на высоту 18 футов. Я бы не стал пытаться изолировать эту конструкцию каким-либо другим продуктом.

Я также использовал изоляцию Rockwools Safe’n’Sound, которая, как вы уже догадались, используется для контроля звука и обычно устанавливается на внутренних стенах и между этажами. Поскольку Rockwool не горит, Safe’n’Sound также может помочь при пожаре. Эта изоляция также бывает различной ширины, как для деревянного, так и для стального каркаса, но только двух толщин: 3 дюйма и 6 дюймов. Safe’n’Sound не имеет значения теплопроводности, не считается теплоизоляцией, используется только для пожаротушения и звукоизоляции. Он ощущается и устанавливается точно так же, как ComfortBatt.

Одна из самых впечатляющих демонстраций продукции, которую я когда-либо видел, — звуковой туннель Rockwools, который они демонстрируют на Международной выставке строителей. По сути, это коридор со стенами и потолком, изолированным с помощью Rockwools Safe’n’Sound. Поездка по туннелю с шумом очень оживленной выставки, происходящей вокруг, шумоподавление впечатляет. Я успешно использовал продукт Safe’n’Sound как на стенах, так и между этажами.

Звуковой туннель Rockwool Safe”n”Sound на Международной выставке строителей в 2019 году

Последним продуктом Rockwool, который я использовал, является ComfortBoard. Это жесткий изоляционный продукт, который выпускается в виде листов различной толщины. Я чаще всего использовал этот продукт для непрерывной внешней изоляции, но мы также использовали его для внутренней изоляции в проекте barndominium.

Существует пара различных плотностей этой изоляции, они указаны компанией Rockwool как ComfortBoard 80 и 110. Цифры указывают на плотность изоляции, 80 соответствует 8 фунтам/фут³, а 110 соответствует 11 фунтам/фут³. ComfortBoard 80 больше подходит для жилых помещений. Толщина варьируется от 1 дюйма, R-4,2, до 5 дюймов, R-21. Обычные размеры варьируются от 2’ x 4’, 4’ x 6’ и 4’ x 8’. Из-за веса продукта толщина листа 4 x 8 футов достигает трех дюймов. Версии с четырьмя и пятью толстыми панелями доступны только в размерах 2 х 4 фута. Одним из преимуществ ComfortBoard по сравнению с жесткими пенопластовыми утеплителями является то, что он не дает усадки. Лучше всего укладывать пенопласт в пару слоев, располагая швы в шахматном порядке, потому что этот тип изоляции может дать усадку как по ширине, так и по длине. С ComfortBoard вам достаточно одного слоя. В будущем я напишу пост о работе с ComfortBoard, особенно о хитростях и советах по установке в качестве непрерывного слоя внешней изоляции. Оставайтесь с нами для этого сообщения в блоге.

Есть много разных способов построить действительно хорошую сборку стены. Все они имеют четыре общих черты: они хорошо справляются с влагой как внутри, так и снаружи, все они способны высыхать, если намокли, они хорошо герметизированы, и все они имеют минимальный уровень изоляции, превышающий установленный стандартом. стратегия изоляции может включать внешнюю изоляцию, что я предпочитаю.

Этот пост содержит много информации о продуктах, производимых Rockwool, я бы не рекламировал их изоляцию, если бы не считал, что они лучше всего подходят для моих проектов.
