Утепление каркасного дома пенопластом. Особенности и рекомендации

В строительной индустрии произошли кардинальные изменения, связанные с распространением технологии каркасного строительства домов. В качестве несущих конструкций выступают не стены, а каркас из деревянного бруса или металла.

По сравнению с классическим способом технология каркасного строительства выгодно отличается высокими темпами возведения сооружений, низкой итоговой стоимостью и возможностью вести строительство в любых условиях (в том числе зимой) без необходимости устройства тяжелого фундамента. Преимущества каркасных домов не исключают необходимости утепления, так как без этого невозможно обеспечить комфортную обстановку внутри помещения. От качества теплоизоляции зависят расходы домовладельца на отопление и кондиционирование.

Первое, на что необходимо обратить внимание при утеплении каркасного дома, – это материал утеплителя. Среди широкого ассортимента наиболее популярен пенопласт, ставший лидером продаж.

Разберемся, за счет чего он завоевал популярность и в чем особенности утепления каркасного дома пенопластом?

Что такое пенопластовый утеплитель?

Пенопласт состоит из пенополистирола (вспененных полимерных масс), но этот компонент в общем объеме материала составляет лишь 2%, остальные 98% – воздух. Утеплитель российского производства производится согласно единым стандартам ГОСТ 15588-2014 и маркируется индексом ПСБ, к которому добавляются цифры и буквы в зависимости от характеристик. Благодаря исходному материалу и технологии производства утеплитель из пенопласта отличается следующими характеристиками:

  • морозостойкость – в зависимости от вида утеплителя пенопласт выдерживает заморозку и разморозку от 200 до 500 циклов;
  • паропроницаемость – 0,03 мг/мчПа;
  • теплопроводность – от 0,038 до 0,043 вт/мГрад;
  • прочность на сжатие – от 0,05 до 0,16 мПа;
  • водопоглощение – до 1% в сутки;
  • шумоизоляция – до 32 дБ.

Что касается габаритов, то утеплитель из пенопласта выпускается в плитах толщиной от 20 до 100 мм. Размер стандартной плиты утеплителя составляет 1000×1000 мм, при необходимости можно приобрести плиты большего размера.

Преимущества пенопласта

Характеристики материала предопределили множество его плюсов:

  • абсолютная безопасность – в составе нет канцерогенных компонентов, поэтому он не причиняет вреда здоровью;
  • легкость в использовании – плиты легко режутся и монтируются, для работы с пенопластом не требуется использовать средства индивидуальной защиты;
  • небольшая масса – это особенно важно, поскольку каркасные дома не имеют тяжелого фундамента, способного выдерживать высокие нагрузки;
  • устойчивость к образованию плесени и грибка – этому способствует низкая впитываемость влаги;
  • пожароустойчивость – современный утеплитель из пенопласта при контакте с огнем не горит, а плавится, способствуя тем самым самозатуханию возгорания;
  • долгий срок службы – пенопластовый утеплитель может прослужить 80 лет и более, не требуя при этом никакого ухода.

К этому перечню преимуществ можно добавить еще и устойчивость материала к вредителям. Например, если раньше утеплитель из пенопласта грызли мыши и крысы, которые потом погибали, то теперь такого не может быть в принципе. Дело в том, что из состава нового пенопластового утеплителя исключены компоненты, интересующие грызунов.

Технология утепления

Чтобы использовать все преимущества пенопласта при утеплении каркасного дома, нужно следовать технологии теплоизоляции строения. Она предполагает несколько этапов.

Начинаются работы с подготовки каркаса здания: из деревянных балок удаляются гвозди и другие предметы, щели и зазоры ликвидируются при помощи монтажной пены. После этого обеспечивается защита сооружения от влаги: гидроизоляционный слой (в качестве него может использоваться полиэтиленовая пленка) размещается с наружной стороны стен, он защищает не только от влаги, но и от ветра.

Теплоизоляция стен

Теперь можно приступать непосредственно к монтажу теплоизоляционного слоя, для этого плиты пенопласта размещаются в проем между стойками каркаса сооружения. Во избежание образования воздушных полостей плиты пенопласта крепят на предварительно обработанную клеевым составом пропитку. Чтобы обеспечить более надежную фиксацию плит пенопласта, могут использоваться пластиковые дюбели или саморезы.

Для утепления каркасного дома целесообразнее использовать пенопластовые плиты 5-сантиметровой толщины, причем они накладываются не встык, а друг на друга, чтобы следующий слой перекрывал швы предыдущего. Швы плит в одном теплоизоляционном слое обязательно промазываются морозоустойчивой монтажной пеной.

После укладки теплоизоляционного слоя настала очередь пароизоляции. Для ее обеспечения с внутренней стороны стены покрываются пароизолирующим материалом (пенофол, мембранная пленка или фольгированные материалы), который предохранит пенопласт от появления на нем капель воды (конденсата).

Когда с внутренней частью стены закончено, можно переходить к наружной обшивке стен. Устанавливать сайдинг или другие варианты наружной обшивки можно прямо поверх гидроизолирующего слоя, так как при утеплении пенопластом нет необходимости использовать вентилируемый фасад.

После установки сайдинга утепление стен каркасного дома можно считать завершенным, но до полного окончания работ еще далеко.

Теплоизоляция пола

Чтобы исключить теплопотери через пол здания, необходимо произвести их теплоизоляцию, которая тоже состоит из нескольких слоев. Так, самый нижний слой – это гидроизоляция, поверх нее размещается подложка из деревянных брусков, которые прикручиваются к саморезами к краям лаг. На бруски укладывается утеплитель из пенопласта по такому же принципу, как и при теплоизоляции стен дома. На пенопласт кладется пароизоляционная пленка, поверх которой размещаются доски самого пола.

Теплоизоляция кровли

Тепло поднимается вверх, поэтому большая его часть уходит через крышу. Чтобы минимизировать теплопотери, важно обеспечить надежную теплоизоляцию кровли. Нужно принять во внимание, что основная часть каркасных домов имеет скатную крышу, под которой располагается неотапливаемый чердак. При утеплении кровли пенопластом нужно пользоваться той же технологией, что и при утеплении стен дома.

То есть листы пенопласта размещаются между балками сооружения, особое внимание стоит уделить пропениванию швов листов пенопласта, это позволяет сократить утечки тепла.

Теперь работы по утеплению каркасного дома считаются завершенными. Оценивая их результат, можно с уверенностью говорить, что осуществить утепление каркасного дома пенопластом не составит труда даже без специальных навыков и дорогостоящих инструментов. Что касается результата, то он будет заметен сразу же, когда столбик термометра на улице опустится или поднимется до критических значений. Вне зависимости от погоды за окном в вашем доме будет сохраняться комфортная для проживания температура, причем это не повлечет дополнительных расходов: объемы потребленной электроэнергии на отопление и кондиционирование дома окажутся значительно меньше аналогичного показателя до проведения теплоизоляции.

Другие способы теплоизоляции

Каркасный дом может быть утеплен и другими материалами, для объективности нужно рассмотреть и их. Однако сразу скажем, что все они проигрывают пенопласту.

Минераловатные утеплители

В эту категорию входят несколько видов материала:

  • стеклянная вата;
  • каменная;
  • шлаковая;
  • базальтовая.

Все эти разновидности друг от друга отличаются только исходным сырьем, например, шлаковата изготавливается из отходов металлургической промышленности, а стеклянная – из брака и побочных продуктов при производстве стекла. Все разновидности минеральных ват имеют невысокую теплопроводность, что делает их крайне привлекательными в качестве утеплителя. Но даже по этому показателю минеральные ваты уступают пенопласту. Например, теплопроводность пенопласта составляет 0,04, а минеральной ваты – 0,045.

Помимо более низкой теплопроводности, у минваты есть и другие недостатки:

  • высокая впитываемость, из-за этого слой ваты нужно надежно изолировать от влаги;
  • опасность для здоровья – в составе минеральной ваты присутствуют соединения фенола;
  • объемность материала – из-за этого «съедается» внутреннее пространство помещения;
  • сложность в обращении – при работе с минеральной ватой обязательно нужно использовать средства индивидуальной защиты (очки, перчатки, респиратор).

Некоторые люди, невзирая на явные недостатки минеральной ваты, продолжают ее использовать, думая, что это самый экономичный материал. Если сравнивать по уровню расходов, которые потребуются при теплоизоляции дома, то и в этом аспекте пенопласт окажется дешевле, так как его нужно значительно меньше, чем минеральной ваты.

Керамзит

Керамзит – пористый материал, который производят из глины, он тоже может использоваться при утеплении каркасного дома. По сравнению с минеральной ватой имеет несколько преимуществ: экологичен, негорюч, легок и износоустойчив, но в сравнении с пенопластом он все равно проигрывает. Дело в том, что при горизонтальной укладке обязательно требуется подложка, причем даже при укладке на деревянные полы. Необходимость подложки объясняется высокой пыльностью керамзита. Если на гранулах керамзита нет защитного покрытия, они отлично впитывают влагу, а в таком состоянии утрачивают свои теплоизоляционные качества. При использовании керамзита в качестве утеплителя потребуется слой в 10-15 см, из-за чего «съедается» жилое пространство помещения.

Если вы не хотите мерзнуть зимой и страдать от жары летом, выбор утеплителя очевиден – пенопласт. Приобрести его не составит труда, как и материалы для установки: дюбели, саморезы, клей. Вам останется только смонтировать теплоизоляцию, превратив свой каркасный дом в уютное семейное гнездышко.

Утепление каркасного дома пенополиуретаном (ППУ)

В последние годы в России большую популярность набирает строительство домов, построенных по каркасно-щитовой технологии. Не секрет, что своей популярностью, так называемые «каркасники», получили из-за неоспоримых преимуществ таких как: быстрые сроки возведения каркасного дома, более низкая цена квадратного метра, легкий мелкозаглубленный фундамент, отсутствие необходимости в тяжелой строительной технике на площадке, возможность самостоятельной «сборки» без привлечения строительной организации, всесезонность строительства. Мы же в данной статье попытаемся раскрыть важный вопрос качественного и надежного утепления подобного каркасно-щитового дома.
Итак, что же собой представляет каркасный дом? Это, как правило, каркас из деревянного бруса и, так называемый, «сэндвич», состоящий из внешней и внутренней обшивки, между которыми находится утеплитель. В качестве внешней обшивки по усмотрению заказчика используются либо ориентированно-стружечные, либо цементно-стружечные плиты, а также стекломагниевые листы или фанера. В качестве утеплителя для каркасного дома строительные фирмы традиционно предлагают использовать минеральную вату или пенопласт. Особо «продвинутые» фирмы предлагают утеплить каркасный дом напыляемым пенополиуретаном (ППУ). Что такое пенополиуретан Вы можете ознакомиться в этой статье.
Для выбора правильного утеплителя для своего дома необходим ответственный подход. Ведь от грамотно выбранной «начинки сэндвича» и от качества ее монтажа зависит внутренняя атмосфера и ощущения комфорта внутри дома, расходы на его эксплуатацию в зимнее и летнее время, а также общая долговечность конструкции. Безусловно, для большинства застройщиков выбор утеплителя зависит в первую очередь от его теплоизоляционных свойств.   На втором месте стоит экологичность и долговечность материалов, и на третьем месте – цена. Конечно, приоритетность может меняться. Однако, остальные немаловажные факторы, влияющие на правильный выбор того или иного теплоизолятора, как правило, игнорируются.

Мы же попытаемся более подробно раскрыть ту подводную часть айсберга, которая скрыта для большинства застройщиков, в решении вопросов правильного утепления дома.
При выборе утеплителя для каркасного дома, а впрочем, и для любого другого дома, существуют основные четыре взаимосвязанных требования, от выполнения которых зависит эффективность и долговечность эксплуатации дома в целом.
К ограждающим конструкциям дома предъявляются следующие требования:
•    удовлетворение минимально требуемому сопротивлению теплопередаче;
•    водонепроницаемость;
•    воздухонепроницаемость;
•    контроль за паропроницаемостью.
Подробно остановимся на каждом из этих требований.

Сопротивление теплопередаче ограждающей конструкции.

Действующие своды правил (СП) или актуализированные СНиПы устанавливают минимально допустимое значение сопротивления теплопередаче ограждающих конструкций. В соответствии с данными требованиями подбирается необходимая толщина утеплителя каркасного дома. Как правило, в каркасных домах заводского исполнения толщина утеплителя лимитируется шириной стоек каркаса. Обычно используется деревянный брус размерами 2″х6″ (38х140 мм)  для внешних и несущих стен и 2″х4″ (38х89 мм) — для межкомнатных перегородок. Для наглядности приведем таблицу сравнительных значений различных утеплителей при толщине слоя 140 мм.



Таблица 1.

Материал

Плотность,

кг/куб.м

Коэффициент теплопроводности ,

Вт/(мС)

Сопротивление теплопередаче Rпр,

(кв. м С)/Вт

1 Жесткий пенополиуретан 30 0,025 5,6
2 Мягкий пенополиуретан 10 0,035 4,0
3 Минвата 12 0,050 2,8
4 Пенопласт 25 0,041 3,4
5 Целлюлоза 25 0,041 3,4

Приведем пример. Сопротивление теплопередаче для наружных стен в Ростове-на-Дону и Ростовской области – R0=2,633 м2С/Вт. И если термическое сопротивление минваты едва-едва дотягивает до требований СНиПа, то жесткий закрытоячеистый ППУ превышает данное требование более чем в 2 раза! Т.е. сопротивление теплопередаче стен одинаковой толщины утепленных жестким пенополиуретаном в 1,5-2 раза выше, чем у минваты или пенопласта, и намного превышает регламентированные значения СНиПов и СП.

В данном случае при утеплении стен каркасного дома жестким ППУ для Ростова-на-Дону вполне достаточно толщины слоя в 65 мм. Но если взять регион с более холодным климатом, например Мурманск, то для того чтобы удовлетворять нормативному сопротивлению теплопередаче – R0=3,63 м2С/Вт, каркасный дом, утепленный минеральной ватой должен уже иметь толщину утеплителя – 180 мм. Данная толщина минваты уже превышает ширину стоек каркаса – 140 мм, поэтому потребуется монтаж  дополнительной обрешетки поверх стоек каркаса для того, чтобы «поместилась» вся толщина минваты, или же использовать брус большего типоразмера 2″х8″ (38х184мм). Стоит отметить, что стандартно выпускаемая толщина минваты в России: 50, 100 и 200 мм, что не укладывается в принятые размеры стоек каркасных домов. Хочется предостеречь особо находчивых, плиты минеральной ваты не следует избыточно сжимать и деформировать для того чтобы уместить их в меньшем объеме, т.к. при сильном сжатии минвата значительно теряет свои теплоизолирующие свойства. При утеплении каркасного дома жестким ППУ в Мурманске, в виду гораздо более высоких теплоизолирующих свойств утеплителя, достаточно толщины слоя в 90 мм.

ВлагоНЕпроницаемость.

Иными словами каркасный дом должен быть надежно защищен от проникновения влаги извне в виде дождя, снега, растаявшего льда или грунтовых вод. Безусловно, ограждающая конструкция каркасного дома априори предусматривают основную защиту от внешнего проникновения влаги внутрь дома в виде соответствующей гидроизоляции, наружной отделки виниловым сайдингом, различными панелями или штукатуркой.Дополнительным барьером на пути влаге в каркасном доме выступают различные влагозащитные мембраны, пленки, мастики, клея и герметики. Но если оба барьера выполнены неправильно или некачественно, то влага, сломив оба препятствия, устремляется прямиком в незащищенный утеплитель. При этом намокший утеплитель резко теряет свои теплоизолирующие свойства, т.к. вода обладает высокой теплопроводностью. Для примера минеральная вата и целлюлоза хорошо впитывают и пропускают сквозь себя влагу, влагопоглощение более чем на 2% от объема данных утеплителей ухудшает их теплоизоляционные свойства более чем на 50%. Для примера, если в качестве утеплителя используется ППУ, то напыленный между стойками каркаса, жесткий пенополиуретан с закрытыми ячейками является абсолютно влагонепроницаемым. Даже если влага каким-то образом доберется до ППУ, то теплоизоляционные свойства жесткого пенополиуретана нисколько не пострадают. Более того, ППУ станет надежным барьером на пути влаги, ваша внутренняя отделка и дорогостоящий ремонт не пострадают.

ВоздухоНЕпроницаемость.

Современные технологии, строительная физика и наш практический опыт доказывают, что широко распространенное заблуждение о необходимости достаточной воздухопроницаемости ограждающих конструкций, так называемая в народе, концепция — «дышащий дом» приводит к серьезным последствиям, которые в дальнейшем пагубно влияют на общую долговечность и энергоэффективность дома, а также ухудшают внутренний климат и качество жизни домовладельцев.



Чем грозят «дышащие» стены?

Во-первых, неконтролируемая вентиляция через ограждающие конструкции дома (стены, потолки, полы) за счет всевозможных стыков, примыканий, щелей и технологических отверстий никогда не сможет обеспечить достаточный воздухообмен внутри помещений. Во-вторых, внешний воздух, который беспрепятственно поступает внутрь дома, может содержать в себе огромное количество вредных для здоровья веществ, например, пыль, выхлопные газы, споры грибков и плесени, различные аллергены в виде цветочной пыльцы или тополиного пуха и пр. Уличный воздух может просто являться источником неприятных запахов и шума. В-третьих, постоянные утечки тепла, неприятное ощущение сквозняков в комнатах значительно ухудшают ощущение уюта и комфорта всех, кто находится в доме. В-четвертых, неконтролируемые потери тепла зимой и прохлады летом вследствие «дышащей конструкции» дома приводят к необоснованно высоким затратам на отопление и кондиционирование. В-пятых, воздушные утечки могут стать причиной возможной конденсации водяных паров, содержащихся в воздухе, на холодных поверхностях дома, что может привести к дальнейшему влагонакоплению, гниению, размножению и росту  грибка и плесени.

Применительно каркасных домов, конструктивной особенностью подобного домостроения является большое количество технологических стыков между стеновыми панелями, стойками, а также обшивкой и обвязкой дома. Вот почему надежной и качественной воздухонепроницаемости каркасного дома следует уделить особо пристальное внимание. Но зачастую, это требование халатно игнорируется некоторыми нерадивыми строителями.

Давайте немного обратимся к физике. Воздушная утечка через ограждающие конструкции дома всегда происходит вследствие возникновения разности давлений внутреннего и внешнего воздуха. Когда давление воздуха внутри дома будет больше внутреннего, воздушный поток будет всегда стремиться выйти через любые отверстия, зазоры и трещины дома наружу. Это явление называется эксфильтрация воздуха. Противоположное явление, когда давление внутри дома меньше внешнего, и воздушный поток всегда стремится проникнуть внутрь помещений, называется – инфильтрация. Эксфильтрация и инфильтрация — это бесконтрольные и неуправляемые процессы. Вот почему дом следует строить максимально герметичным, необходимый воздухообмен в доме должен обеспечиваться надлежащей приточно-вытяжной системой вентиляции. Для борьбы эксфильтрацией и инфильтрацией воздуха предусматриваются различные технические решения, которые выступают надежным воздушным барьером. К слову, это могут быть специальные пленки, мембраны, уплотнители и герметики, а также конструкционные материалы, такие как бетон, фанера, OSB, сталь и стекло, но непременным условием для создания надежного воздушного барьера является его монолитность и бесшовность, все имеющиеся стыки, примыкания и сопряжения должны быть тщательно изолированы.

Касательно воздухонепроницаемости в разрезе выбора утеплителя для каркасного дома, давайте поговорим о таком физическом явлении, как конвективный перенос тепла. Феноменом воздухопроницаемых, пористых или волоконных утеплителей, таких как минвата, целлюлоза, керамзит и прочие, является способность воздуха циркулировать внутри утеплителя. Т.е. за счет конвективного движения теплого воздуха, верхние слои утеплителя всегда будут теплее нижних, к тому же в большинстве случаях тепло также будет переноситься от более теплых слоев возле внутренних стен к более холодным внешним слоям.

Поэтому, учитывая всё вышесказанное, надежной теплоизоляцией для каркасного дома выступают воздухонепроницаемые утеплители.

Жесткий или мягкий ППУ являются абсолютно воздухонепроницаемыми. В дополнение, при напылении на изолируемую поверхность ППУ, вспениваясь, многократно увеличивается в объеме, заполняет все имеющиеся стыки, зазоры, отверстия и трещины, образуется монолитный слой без швов, нахлестов и мостиков холода, что дает дополнительную герметизацию каркасному дому.



Контроль за паропроницаемостью.

Паропроницаемость – это способность материала пропускать или задерживать пар в результате разности парциального давления водяного пара. Разность парциальных давлений – это разность водяных паров содержащихся в воздухе, которая возникает с внутренней и внешней стороны материала. Так как парциальное давление водяных паров с повышением температуры возрастает, то водяные пары стремятся попасть из области высокого давления в область с меньшим давлением, т. е. на сторону слоя материала с меньшей температурой. Этим объясняется диффузия водяных паров сквозь ограждающие конструкции дома. Однако при определенной температуре, называемой температурой «точки росы» воздух перенасыщается водяными парами. При данной температуре и при дальнейшей ее понижении, из воздуха внутри материала или на его поверхности происходит выпадение конденсата.  Начинается влагонакопление и дальнейшее увлажнение конструкции. При температуре ниже нуля влага замерзает. Это вызывает ухудшение свойств материала и даже его разрушение. Повышенная влажность также является благоприятной средой для возникновения и развития грибка и плесени. Не стоит забывать, что внутри панелей каркасного дома находится утеплитель. В холодное время года положение точки росы всегда будет внутри утеплителя или на границе между утеплителем и внешней поверхностью стены.  Если происходит значительное влагонакопление в утеплителе, то, как мы уже знаем, намокший или отсыревший утеплитель значительно теряет свои теплоизолирующие свойства. С целью предотвращения избыточного влагонакопления внутри ограждающих конструкций, предусматривается установка пароизоляции. Пароизоляция препятствует проникновению теплого воздуха, насыщенного водяными парами внутрь конструкции в зону возможной конденсации. В качестве пароизоляции применяются специальные пленки, полиэтилен, металлическая фольга, а также материалы с очень низкой паропроницаемостью. В настоящее время при выборе утеплителя НЕ стоит отдавать предпочтение паропроницаемым и гигроскопичным теплоизоляторам, т.к. в большинстве случаях пароизоляция не справляется со своей функцией в виду невозможности тщательного монтажа без стыков, щелей и отверстий. Если в качестве утеплителя каркасного дома выбран жесткий закрытоячеистый пенополиуретан, то он обладает практически нулевой паропроницаемостью, что дополнительно защищает стены дома от возможного конденсата и влагонакопления.



В виду паронепроницаемости водяные пары чисто физически не смогут проникнуть внутрь пенополиуретанового слоя в зону «точки росы»,  поэтому стены дома, утепленного ППУ, всегда будут без плесени и грибка, здоровыми и сухими.

Немного резюмируем всё вышесказанное. Каким же должен быть идеальный утеплитель для каркасного дома?
Перечислим эти требования:
1)    хорошие теплоизолирующие свойства;
2)    водонепроницаемость;
3)    воздухонепроницаемость;
4)    паронепроницаемость.
В настоящее время всем этим требованиям отвечает напыляемый пенополиуретан (ППУ).

А теперь давайте рассмотрим еще одно замечательное свойство пенополиуретана – высокий показатель адгезии к большинству строительных материалов. Ниже в таблице представлены величина адгезии ППУ к основным материалам.

Таблица 2.

Материал

Сила сцепления,

кг/кв.см

1 Бетон 2,5
2 Сталь, чугун 2,0
3 Дерево 1,5
4 Нержавеющая сталь 1,5
5 Алюминий 1,0

Иными словами, напыленный пенополиуретан надежно «прилипает» к стойкам и обшивке каркаса. А специфика технологии напыления пенополиуретана нашими специалистами, заключается в том, что мы работаем на импортных установках высокого давления, когда на изолируемую поверхность разогретая композиция наносятся под высоким давлением (100-140 бар). ППУ в жидком виде проникает в имеющиеся трещины и щели, затем происходит вспенивание и заполнение  всех полостей и зазоров. Создается прочный монолитный слой с очень высокой жесткостью всего конструктива. Американская Национальная Ассоциация Домостроителей (NAHB)  провела исследования каркасных домов утепленных жестким ППУ, результаты показали увеличение конструктивной жесткости и прочности стен от 75% до 250%. Дом, утепленный пенополиуретаном, гораздо меньше раскачивается и деформируется из-за воздействия ветра, вибрации и активности жильцов. Специалисты NAHB констатируют, что увеличенная жесткость и прочность стен, утепленных пенополиуретаном  с запасом превышает требования национальных строительных кодов по устойчивости к воздействию сильных ветров и ураганов.

Рис. Увеличение жесткости каркаса утепленного пенополиуретаном

От себя хочется добавить, что способность пенополиуретана к заполнению мельчайших зазоров, неприлеганий между обшивкой и стойками, настилом пола и лагами , повышение общей жесткости и монолитности конструкции значительно снижают уровень шума и скрипов в деревянном доме. Ваш каркасный дом помимо высоких теплоизоляционных свойств ППУ бонусом получает надежную защиту от скрипов деревянных конструкций, а также хорошую внешнюю звукоизоляцию.


Если после прочтения данной статьи Вы решили строить дом по каркасно-щитовой технологии и в качестве утеплителя выбрали пенополиуретан, то Вы можете обратиться к нам. Наши специалисты помогут Вам определиться с типом ППУ, плотностью, а также выполнят теплотехнический расчет для определения необходимой толщины утеплителя.

Ниже представлен видеоролик утепления деревянного каркасного дома пенополиуретаном:

Галлерея выполненых работ по утеплению каркасных домов ППУ:

За более подробной информацией касательно утепления каркасного дома ППУ, пожалуйста, свяжитесь с нами любым удобным для Вас способом:

  • по телефонам: 8(863)248-30-24, 8(905)485-60-60;
  • по электронной почте: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .

Быстрый переход к другим видам работ:





Утепление стоек каркаса — защита от мостиков холода / каркасный дом своими руками

Публикация.: 24 ноября 2013 года.

Каркасная технология очень эффективная, экономная и инновационная благодаря применению современных утеплителей, но к сожалению сам каркас дома, выполненный из любого материала (бетон, метал, дерево) является мостиком холода так как его теплопроводность в разы выше утеплителя. Постараюсь объяснить это на примере. Первая картинка — каркасный дом с пирогом стены: ГКЛ / вертикальный вентзазор 22мм / пароизоляция / стойки 100х50мм с утеплением 100мм минваты. Температура в доме +22 С, на улице -3 С, на окрашенном ОСП отчётливо видно, что там, где вата, ОСП имеет отрицательную температуру и покрыта инеем, а там, где стойки ОСП нагрелась от стойки до плюсовой температуры, инея нет, а влага испарилась так как стойка в данном случае явилась с одной стороны мостиком холода, а с другой — мостиком тепла.
Вторая картинка — каркасный дом с пирогом стены: ГКЛ / горизонтальный вентзазор 50мм, заполненный минватой поперёк стоек / пароизоляция / стойки 150х50мм с утеплением 150мм минваты. Температура в доме +22 С, на улице +3 С, на ОСП менее отчётливо видно, что ночной иней из-за потепления на улице растаял, там, где стойка влага испарилась быстрее, но так как стойка изолирована из дома трафарет стойки более широкий, расплывчатый, но только в том месте, где за стеной установлена отопительная батарея.


1. Утепление каркасного между стоек.

2. Утепление каркасного дома внутри, поперёк стоек, + утепление ППС.

Для противодействия этому применяют разные методы, но большинство из них трудоемкие и дорогие. К примеру, технология ДОК — двойной объемный каркас — это когда стойки 100х50мм ставятся на обвязку 200мм в шахматном порядке или собираются две стены из стоек 100х50мм на обвязке 100мм с половинным смещением друг к другу. Минусы технологии: двойная работа, увеличенный расход материала, средняя эффективность. Есть так называемая технология «Балка Ларсена»: две доски 100х50мм, закреплённые на расстоянии друг от друга с помощью обрезков листовых материалов (фанера, ОСП и т.д.). Получается довольно хорошая конструкция для применения в каркасных домах, где используются засыпные и «задувные» утеплители (эковата, опилки, стекловата и т.д.), это позволяет добиться хороших результатов утепления. Минусы технологии: очень проблематично утеплить материалом в плитах так как по толщине стены материал должен быть разного нестандартного размера, повышенный расход материала, трудоёмкость — собирать такие стойки надо на кондукторах. Есть ещё и другие, более экзотические способы, но они совсем сложные и дорогие.

Мы для своих проектов выбрали технологию поперечного утепления поверх вертикального каркаса. Чтобы уменьшить и исключить мостик холода, необходимо поперечное утепление минватой или ППС, не только внутри дома, но и с наружной стороны, что и делается сейчас по технологии, которую предлагает Кнауф и др. (картинка номер 2 выше).

Диаграмма промерзания стоек каркаса

На диаграмме, сделанной при помощи тепловизора и теплорасчёта, отчётливо видно, что небольшое, правильное, дополнительное утепление дома, поперёк существующего каркаса, значительно эффективнее, чем просто увеличение ширины стойки. Так как даже стойка каркаса шириной 300мм не даст такой эффективности, как стойка 150мм, утепленная с двух сторон, но поперёк. Дополнительное поперечное утепление под обшивку, для дома до 150м2, обойдется не дороже 15 т.р., что при постоянном проживании в доме окупится за первую же зиму и добавит радости и комфорта пребывания в таком энергоэффективном доме. На диаграмме видно, что, правильное увеличение толщины утеплителя всего на 60%, даёт уменьшение теплопотерь почти в два раза!


рис. 3

Утепление стоек и стропил каркасного дома

рис. 4
  1. ЦСП/OSB-плиты и т.п.
  2. Утеплитель — минвата между стоек каркаса, толщина равна толщине стоек.
  3. Пароизоляционная пленка для защиты древесины.
  4. Дополнительный утеплитель — минвата поперёк стоек каркаса, толщина и кол-во слоёв по расчету.
  5. Стойки каркаса.
  6. Брусок 45х50 на ребро, обрешётка для минваты и крепления ГКЛ.
  7. Внутренняя обшивка ГКЛ.
  8. Данная технология очень хорошо подходит для теплоизоляции стен и крыши. Это самый простой, недорогой и удобный способ утеплить дом на этапе строительства или отделки, при небольших затратах эффективнее стандартного утепление между стоек процентов на 25-30.

    Наружное утепление дома и стоек каркасного дома

    рис. 5
    1. Внутренняя обшивка (гипсокартон, вагонка и т. п.).
    2. Пароизоляционная пленка для защиты древесины.
    3. Стойка каркаса.
    4. Утеплитель (KNAUF Therm ® / минеральная вата/ воздушная прослойка).
    5. ЦСП/OSB-плиты и т.п.
    6. KNAUF Therm ® Fasade / KNAUF Therm 5 ;в 1 F, толщина по расчету. Крепление с помощью клея и дюбелей в случае необходимости.
    7. Штукатурная система.
    8. Дюбель.

    KNAUF Therm®Façade специально разработан для теплоизоляции стен данного вида. Это первый появившийся в России фасадный пенополистирол, производимый по немецким технологиям KNAUF. Он протестирован на прочность, на отрыв слоев, успешно прошел пожарные испытания и признан более чем 30 производителями фасадных материалов в России и мире.

    Наружное утепление дома и стоек каркасного дома с навесным фасадом и воздушным зазором

    рис. 6
    1. Внутренняя обшивка (гипсокартон и т.п.).
    2. Пароизоляционная пленка для защиты древесины.
    3. Стойка каркаса.
    4. Утеплитель для стен (KNAUF Therm ® , минеральная вата, воздушная прослойка).
    5. ЦСП/OSB-плиты и т.п.
    6. KNAUF Therm ® Compack (50 мм), KNAUF Therm ® Wall1-2 слоя.
    7. Обрешетка, крепление сквозь утеплитель.
    8. Вагонка (сайдинг ) / Наружные стеновые панели.

    Подобная конструкция является типичной для европейской строительной практики. Утеплители из пенополистирола обеспечивают прекрасную звукоизоляцию, а также защиту от влаги и тепло.

    Сайт производителя пенопласта: www.knauftherm.ru

Kd.i: Доп. утепление и правильные мембраны в каркасном доме.

Расширенное обрамление: изолированные углы | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Сертифицированные дома ENERGY STAR, версия 3/3.1 (Ред. 09)

Национальный полевой контрольный список оценщиков

Тепловой корпус.
3. Уменьшение теплового моста.
3.4.3a Углы изолированные ≥ R-6 до края. 22

Сноска 22) Все внешние углы должны быть сконструированы так, чтобы обеспечить доступ для установки изоляции ≥ R-6, которая доходит до обшивки наружной стены. Примеры вариантов соответствия включают изоляцию стандартной плотности с альтернативными технологиями каркаса, такими как использование трех стоек на угол, или изоляцию высокой плотности (например, изоляцию высокой плотности).г., напыляемая пена) со стандартной техникой каркаса.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Готовый дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.



2009 Международный кодекс энергосбережения (IECC)

Таблица 402.4.2 Критерии проверки компонентов воздушного барьера и изоляции, стены: Углы, перемычки, узкие полости каркаса и краевые балки изолированы.

Таблица 402.4.2, Воздушный барьер и тепловой барьер: Изоляция наружной стены устанавливается в тесном контакте и непрерывном совмещении с воздушным барьером. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

2012, 2015, 2018 и 2021 МЭКС

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, стены: Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.

Таблица R402.4.1.1, Воздушный барьер и тепловой барьер: Непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009 Международный жилищный кодекс (IRC)

Таблица N1102.4.2 Воздушный барьер и критерии проверки изоляции, стены: Углы, перемычки, узкие полости каркаса и краевые балки изолированы.

Таблица N1102.4.2, Воздушный барьер и тепловой барьер: Изоляция наружной стены устанавливается в существенном контакте и непрерывном совмещении с воздушным барьером. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

2012, 2015, 2018 и 2021 IRC

Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, стены: Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.

Таблица N1102.4.1.1, Воздушный барьер и тепловой барьер: Непрерывный воздушный барьер установлен в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Каркасная стена с одинарным или двойным слоем утеплителя

Рисунок 6-13 Каркасная стена с утеплителем

Увеличенное изображение

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, покройте стены подвала домашней пленкой.Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага попадали в изолированную стену, на пластике образовывался конденсат, что приводило к увлажнению и образованию плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекая), которая проникает через новую стену, будет высыхать либо внутрь дома, либо до верха фундамента, который находится выше уровня земли. Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней плитой каркасной стены. Механически поддержите его с помощью обвязок, таких как пиломатериалы 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте битумную строительную бумагу (толь) внутри дома, поскольку она может выделять токсичные пары.

Каркас

Можно использовать два слоя изоляции:

  1. горизонтально между фундаментной стеной и стойками
  2. вертикально между шпильками

Рисунок 6-14 Двухслойная изоляция в каркасной стене

Увеличенное изображение

Следующим шагом является установка каркасной стены.Вы можете использовать один из двух подходов:

  • Установите стену рядом с обшивкой дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
  • Расположите каркас дальше от стены фундамента, чтобы обеспечить слой теплоизоляции между каркасом и стеной.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше места внутри, но обеспечивает большую изоляцию, меньше тепловых мостов через стойки и лучшую защиту от влаги. Нижняя пластина должна располагаться поверх продолжения обертывания дома и на непрерывной непроницаемой мембране, такой как прокладка подоконника (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена идет параллельно балкам, вам придется встроить опору для верхней плиты (подход, который вы используете, зависит от вашего конкретного дома). Теперь пришло время выравнивать стены.

Если ваш дом находится в районе обширных глинистых почв, вам, возможно, придется включить 25 мм (1 дюйм.) зазор между верхней плитой и нижней частью балок перекрытия для обеспечения вертикального перемещения цокольной плиты/пола. Поговорите с местными строительными властями о том, как лучше всего поступить в этой ситуации.

Затем установите шпильки на расстоянии 610 мм (24 дюйма) от центра (т. е. измеряется от центра одной шпильки до центра следующей). Подтвердите, что этот интервал обеспечит структурную поддержку для ваших потребностей в отделке. Следите за тем, чтобы шпильки стояли идеально вертикально и точно располагались, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем. Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, а для оконных проемов нужна только одна стойка, так как стена не несущая.

Если все выравнивания идеально ровные и ровные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, пододвинуть нижнюю пластину и закрепить настенную раму на месте. Затем установите всю необходимую проводку и сантехнику.

Рисунок 6-15 Деталь верхней пластины, где балки проходят параллельно стене

Увеличенное изображение

Изоляционный

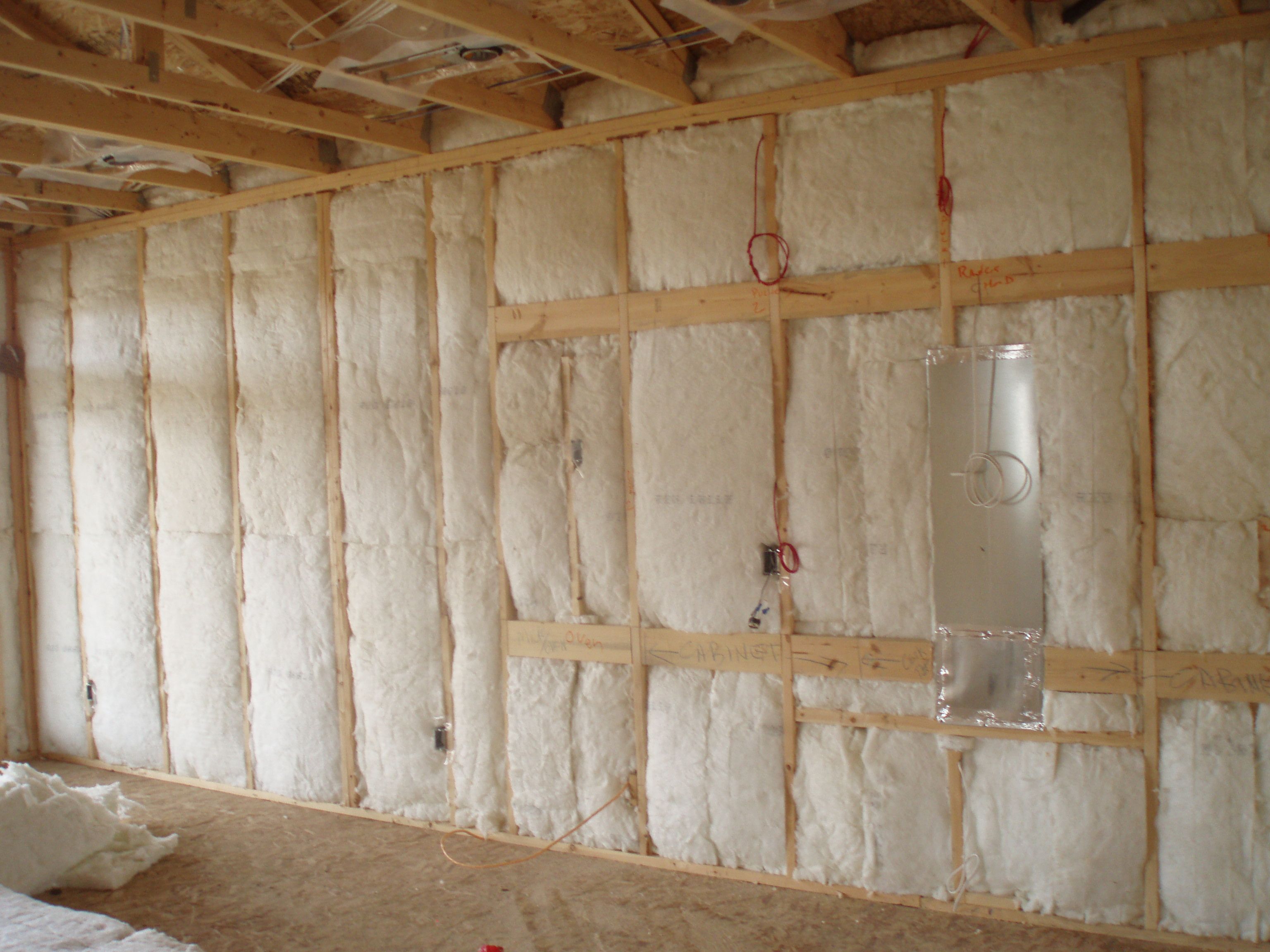

Если вы оставили место за рамой для латунной изоляции, теперь вы можете добавить изоляцию между стойками и стеной в горизонтальном слое.Утеплитель должен плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем теплоизоляционного материала, плотно укладывая его между стойками, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если используется вдуваемая изоляция из стекловолокна, заполните все полости до рекомендуемой производителем плотности и уровня RSI.

Отделка

Установите пароизоляционный слой поверх шпилек и изоляции. В подвалах, которые зарекомендовали себя как сухие, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-то сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут подойти лучше.

Первый альтернативный метод заключается в использовании полиамидной пленки, воздухопроницаемой мембраны, также известной как парозащитная пленка Nylon-6 или интеллектуальный барьер. При установке на теплой стороне наружной стены интеллектуальный барьер имеет паропроницаемость, которая меняется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть внутрь, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение аналогично полиэтиленовому листу с несколькими важными исключениями.

Оставьте достаточное количество полиэтилена или смарт-барьера вверху, чтобы соединиться с воздушным барьером в пространстве перемычки балки. Загерметизируйте все края, швы и проходы акустическим герметиком или другими утвержденными материалами. Все стыки должны перекрываться шпилькой и герметизироваться сплошным валиком герметика, который наносится между слоями материала в местах соединения внахлестку.Прикрепите перегородку к стойке через полоску герметика (детали см. на рис. 4-3).

Рисунок 6-16 Герметичные сантехнические проходки

Увеличенное изображение

Второй альтернативный метод заключается в использовании системы воздухо- и пароизоляции, известной как воздухонепроницаемый гипсокартон (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются к каркасу и всем другим соединениям компонентов с помощью пенопластовой ленты с клейкой основой и гибкого герметика.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметизирован и связан с системой воздухо- и пароизоляции в остальной части дома. Ниже приведен неполный список рекомендаций по герметизации ADA:

  • Каркасные герметичные коробки для водопроводных, водопроводных и канализационных труб с прокладкой на лицевой стороне коробки и герметиком для трубных проходок (см. рис. 3-6 и рис. 6-16).
  • Используйте специальные герметичные коробки для электрических выключателей и розеток с прокладкой на лицевой стороне коробки и герметизируйте все отверстия для проводов.
  • Не прокладывайте электропроводку или водопровод от наружных стен во внутренние стены, если все отверстия не заделаны герметиком (см. Рисунок 6-16).
  • Герметизируйте все оконные и дверные рамы с помощью монтажной пены и подходящего герметика (см. рис. 7-7).
  • Установите пенопластовые прокладки и загерметизируйте верхний край верхней плиты и все другие элементы каркаса, находящиеся в непосредственном контакте с полом, перекрытием, внутренними стенами и потолком.
  • Герметизируйте все края и перфорации препятствий, таких как лестницы, примыкающие к внешней стене.
  • Вставьте в раму и отдельно загерметизируйте любые электрические панели, которые не установлены на поверхность, а затем загерметизируйте все отверстия.
  • Не забудьте изолировать и герметизировать пространство перемычки балки (см. ниже в разделе Пространство перемычки балки) перед креплением отделочной поверхности. Эта область особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
  • Отделка должна включать пароизоляционную грунтовку или краску.

Как утеплить здание с металлическим каркасом — Absolute Steel Buildings

Существует множество причин для изоляции вашего металлического здания, но бывают обстоятельства, при которых изоляция может не дать вам наилучшего соотношения цены и качества.Есть факторы, о которых вы должны знать, которые могут помочь вам решить, что лучше для вас, первым из которых является общее понимание изоляции, различных типов и того, что лучше всего подходит для вашей уникальной ситуации.

Нужна ли изоляция?

В некоторых условиях изоляция не является абсолютно необходимой для стального здания. На самом деле, многие люди предпочитают иметь свое здание без какой-либо изоляции, в основном из-за затрат и особой среды, в которой расположено здание.

В определенных климатических условиях и регионах это вполне допустимо. Другие регионы, однако, больше выиграют от изолированного здания. Если вы живете в районе с высокой влажностью, изоляция на крыше будет препятствовать тому, чтобы конденсат собирался на нижней стороне панелей крыши и стекал вниз. Если вы живете в районе с сухой и сильной жарой, иногда лучше оставить небольшой поток воздуха и просто использовать охлаждение испарительного типа, которое использует этот поток воздуха.

Помимо более удобного использования, самым большим преимуществом, связанным с изоляцией металлического здания, является снижение энергопотребления.Поскольку большая часть тепловой энергии задерживается внутри, а не выходит наружу, вы сможете обогревать и охлаждать свое здание с большей эффективностью.

Понимание R-Value и зданий со стальным каркасом

Довольно интересно, что R-значение мало влияет на стальное здание, если вы СНАЧАЛА не создадите радиационный барьер, чтобы остановить передачу температуры через систему металлического каркаса. Вы можете успешно использовать обычную изоляцию R Value, и все ее преимущества действительны, но только после того, как вы использовали излучающий барьер, чтобы остановить передачу температуры через сталь.

Огнестойкость

Еще одна вещь, которую вы должны учитывать при выборе изоляции, это ее огнестойкость. Поскольку такие здания обычно используются для служебных целей, рекомендуется выбирать огнестойкую изоляцию. Никто не любит думать о возгорании, но приятно знать, что ваша изоляция не поможет его распространению в случае пожара.

Доступно несколько различных вариантов, каждый из которых имеет свои уникальные преимущества и недостатки.Чтобы убедиться, что вы приняли наилучшее решение, ознакомьтесь с различными видами изоляции ниже.

Теплоизоляционный барьер

Рекомендуется при добавлении изоляции во время монтажа здания. При установке на существующем металлическом здании необходимо снять панели перед изоляцией.

При установке нового металлического здания или при консультировании клиента, который строит новое металлическое здание, мы рекомендуем теплоизоляцию.

Если вы еще не построили свое металлическое здание или, по крайней мере, не установили панели, то мы рекомендуем добавить теплоизоляционный барьер.Если вы добавляете изоляцию к уже построенному металлическому зданию, возможно, вы захотите использовать изоляцию из пенопласта (см. следующий раздел).

Металл передает тепло. Вот почему мама любит использовать чугунную сковороду — она равномерно передает жар. Металлические панели и элементы каркаса вашего здания могут делать то же самое, и это определенно необходимо учитывать в более жарком климате. Установив барьерную теплоизоляцию между рамой и панелями, вы перенаправляете эту теплопередачу от каркасной системы здания, фактически блокируя ее попадание в вашу конструкцию.

Теплоизоляционный барьер является проверенным продуктом и используется для многих других задач, кроме изоляции металлических зданий. Вы, вероятно, заметили его использование в воздуховодах ОВКВ. Продукт прост в обращении и установке. Большинство компаний производят средства защиты от излучения, которые не содержат волокон, поэтому не требуется никакой защитной одежды или респираторов. Еще одним преимуществом является то, что этот тип изоляции не способствует среде обитания и гнездованию грызунов и насекомых. Наконец, изоляция из лучистого барьера обычно препятствует образованию конденсата и препятствует росту грибков, плесени и плесени.

В пустынном климате еще одним преимуществом теплоизоляционной барьерной изоляции является то, что она по-прежнему позволяет небольшому потоку воздуха проходить через здание.

Как установить теплоизоляционный барьер

В нашей серии видеоинсталляций есть глава, посвященная установке барьерной теплоизоляции на новостройках. Щелкните здесь, чтобы просмотреть это видео и получить дополнительную информацию об теплоизоляционной барьерной изоляции.

Изоляция

Radiant Barrier — это то, что вам следует использовать, если вы собираетесь изолировать стальное здание.Подробные сведения о том, как это работает и почему это более эффективно, лучше оставить на усмотрение эксперта консультанта по строительству Absolute Steel.

Установка при строительстве новой конструкции:  Установка теплоизоляционного барьера выполняется одновременно с установкой наружных панелей. Таким образом, для тех, кто приобрел изоляцию вместе со своим зданием, было бы неплохо сначала просмотреть видеоглаву, затем просмотреть полный раздел об установке наружных панелей, а затем вернуться к этому, прежде чем укладывать изоляцию.

Вкратце, метод установки теплоизоляционного барьера выглядит следующим образом:

  • НЕ ПЫТАТЬСЯ В ВЕТРЕВЫЙ ДЕНЬ.
  • Убедитесь, что ваш каркас собран и панели готовы к установке.
  • Нанесите двусторонний скотч на стойки рамы вертикально сверху вниз к основанию. Вы будете приклеивать ленту только снаружи рамы, с той стороны, где будут установлены панели.
  • Мы рекомендуем устанавливать изоляцию и панели по одной стороне конструкции, чтобы уменьшить вероятность того, что ветер поднимет и сдует изоляцию с вашей рамы.
  • Проклейте лентой швы на белой стороне рулонной изоляции.
  • Установите панели. Вкрутите крепежные винты через панель, изоляцию и в металлическую раму.

Щелкните здесь, чтобы просмотреть это видео и получить дополнительную информацию об теплоизоляционной барьерной изоляции.

Изоляция из напыляемой пены

Рекомендуется при утеплении уже существующего металлического здания. Также рекомендуется для холодного или очень пыльного климата.

Другим доступным вариантом изоляции является изоляция пенопластом.Некоторые люди предпочитают использовать его в своих зданиях с металлическим каркасом, потому что он не улавливает влагу, как изоляция из стекловолокна. Это также самый простой тип изоляции для установки, если ваши внешние металлические панели уже прикреплены к раме (и вы не хотите снимать их, чтобы установить теплоизоляционную изоляцию).

Для районов, склонных к более холодным погодным условиям, изоляция пенопластом является отличным вариантом, потому что она изолирует здание от внешних злоумышленников, таких как насекомые и вредители, которые ищут укрытие зимой.То же самое преимущество достигается, если вы находитесь в очень пыльном месте — это помогает предотвратить попадание пыли в вашу конструкцию.

Изоляция из пеноматериала

также дешева и проста в установке. Минус, однако, в том, что его трудно удалить. Вам придется взломать его, если вы решите удалить его.

На рынке представлено несколько различных типов изоляции из пеноматериала, но процесс их установки практически одинаков. Предполагая, что вы делаете это вручную, вы будете использовать устройство под давлением для распыления пены в нужном месте.Всегда начинайте с минимально возможного давления, чтобы избежать случайных разливов. Когда этот материал затвердевает, его трудно удалить. Сосредоточьтесь на области между стойками рамы, пока она не будет полностью закрыта. Подождите, пока изоляция высохнет, а затем замените защитное покрытие.

Листовая изоляция из стекловолокна

Листы из стекловолокна уже давно используются при строительстве домов и зданий в США. Он очень распространен и часто является первым продуктом, который приходит на ум при мысли об «изоляции».Именно из-за его общего характера мы упоминаем его здесь.

Несмотря на то, что в некоторых случаях можно использовать изоляцию из рулонного стекловолокна,  мы не используем ее в наших установках и не рекомендуем ее для зданий с металлическим каркасом . Вот почему:

  • Рулонная изоляция из стекловолокна обычно поставляется в рулонах по 15 дюймов, максимум до 24 дюймов в ширину. Расстояние между стойками в наших металлических зданиях обычно составляет 4 или 5 футов по центру. Для этого потребуется использовать две или две с половиной полосы между каждым стержнем.
  • Склеивание изоленты вместе для достижения покрытия по центру также не лучший вариант. В зависимости от вашего климата, лента может не прослужить долго и отклеиться, оставляя пробелы в изоляционном покрытии.
  • Говоря о ленте, вам нужно будет приклеить изоляцию к металлическим стойкам. Опять же – вы рискуете отклеить ленту.

Мы рекомендуем использовать барьерную теплоизоляцию, описанную выше.

Если вы настаиваете на установке изоляции из стекловолокна, у вас есть несколько вариантов.Во-первых, вы можете установить его между стойками из салона, как было сказано выше. В качестве альтернативы, вы можете установить его под панелями с внешней стороны, как и в случае теплоизоляционного барьера.

При установке снаружи вы начнете с металлических панелей, снятых с рамы. Сняв панели, обойдите здание и приклейте два ряда двустороннего скотча к раме. Если вы еще этого не сделали, сделайте замеры для этих областей и отрежьте изоляцию из стекловолокна по размеру. После того, как изоляция будет отрезана, просто приклейте их обратно к двусторонней ленте для временной фиксации.

Примечание: убедитесь, что сторона с пароизоляцией обращена наружу, чтобы уменьшить вероятность появления плесени и плесени; в противном случае вам может понадобиться разобрать его и заменить позже в дороге.

Когда все необходимые стены будут изолированы, снова прикрепите защитное покрытие. Если в вашем доме есть чердак, выложите дополнительную изоляцию из стекловолокна для оптимальной тепловой эффективности.Просто не забудьте обратить пристальное внимание на расположение вентиляционных каналов, чтобы случайно не закрыть их во время процесса.

Сохранить

Сохранить

Сохранить

Сохранить

rFoil 2500 и 2600 Металлическая и каркасная строительная изоляция – Covertech Fabricating

Наш самый продаваемый продукт для теплоизоляции зданий. Светоотражающая с одной стороны и привлекательная отделка с другой с одним или двумя слоями пузырьков посередине. Твой выбор. Просто и эффективно.

2600 по сравнению с 2500

Как серия rFOIL 2500, так и серия rFOIL 2600 используют запатентованную технологию, которая состоит из слоя полиэтиленового пузыря, приклеенного к металлизированной фольге, защищающей от излучения, и белого полиэтиленового листа с моющейся устойчивой к ультрафиолетовому излучению пленкой. В то время как на rFOIL 2500 распространяется стандартная гарантия, гарантия на серию rFOIL 2600 предоставляется отдельно.

rFoil специально разработан для контроля притока или потери тепла, а также предотвращения внутренней конденсации как в коммерческих, так и в жилых помещениях.Низкая влагопередача улучшает общие тепловые характеристики здания.

Преимущества
  • Возможности энергосбережения
  • Блоки 96% лучистого теплопереноса
  • Простота в обращении и установке, что снижает трудозатраты
  • Легкий вес, устойчивость к проколам и разрывам
  • Безопасный, нетоксичный и неканцерогенный
  • Не способствует образованию плесени и грибка
  • Не подвержен воздействию влаги
  • Предотвращает внутреннюю конденсацию
  • Пароизоляция
  • Может быть установлен поверх существующей изоляции для повышения внешний вид
  • Доступны варианты цвета
  • Различные варианты вкладок
  • Стойкость к УФ-излучению
  • Класс 1 / класс A огнестойкости (ASTM E84-09)
  • NFPA 286 Испытание на сжигание во всем помещении
Два основных продукта

8 100569 90 линий: 2510 одиночных пузырей или 2520 двойных пузырей.
  • Различные варианты язычка: квадратный край, 2 скобки, быстрый шов 1 язычок, быстрый шов 2 язычка
  • Варианты цвета доступны по специальному заказу.
  • Серии продуктов 2500 и 2600 идентичны, если не считать различий в предлагаемых гарантиях (подробные сведения о каждой гарантии см. на вкладке «Документация на продукт»).
  • Выберите rFOIL 2500, если вы хотите, чтобы изделие отражало одну сторону. Если вы ищете продукт, отражающий с обеих сторон, выберите rFOIL 2200.
  • Выберите rFOIL 2500, если желателен тепловой разрыв между горячим и холодным для уменьшения конденсации; в противном случае выберите продукт для защиты от излучения, такой как rFOIL 4800, 3800 или 1800.
  • Подробнее

    См. Меньше

    Варианты каркаса крыши с приподнятым пятом, обеспечивающие пространство для изоляции

    Независимо от того, используете ли вы фермы крыши или каркас крыши из стержней, если вы освободите пространство над внешними стенами, ваши энергетические показатели будут вам благодарны.

    При работе над проектом реконструкции модели Professional Remodeler вместе со строителем Беном Боги одним из этапов была раскатка ферм, и Бен выбрал фермы с приподнятыми пятками, чтобы сохранить толстый слой изоляции на чердаке, НУ ТОЛСТЫЙ.

    В холодных районах помогает предотвратить образование наледи, сохраняя крышу холодной. В жарких местах это помогает кондиционеру не работать сверхурочно. Никто не хочет платить полтора раза, если им это не нужно.

    Вот три простых и быстрых способа освободить пространство над стенами для изоляции. Далее мы рассмотрим некоторые дополнительные варианты от архитектора, который специализируется на высокоэффективном строительстве и реконструкции.



    ОФИЦИАЛЬНАЯ ВЫПИСКА:

    Изготовленные фермы крыши — это прочный и эффективный способ быстрого возведения каркаса.Поскольку они могут охватывать большие комнаты, остается свободное место для толстого слоя изоляции.

    По крайней мере в середине есть. По краям изоляция может быть довольно тонкой.

    Некоторые производители ферм улучшают эту конструкцию, поднимая верхний пояс, вклинивая блок 2×6 и соединяя все это вместе. Это хорошо работает, чтобы увеличить количество изоляции над стеной. Это может дать вам до фута изоляции, что намного лучше, чем сквош-ферма.

    Некоторые производители ферм поднимают этот уровень на ступеньку выше, добавляя небольшую шпильку под верхний пояс.Вы можете указать любую высоту, которая вам нужна.

    Лучший каркас крыши не ограничивается конструкционными фермами. Если планируется каркас из палочек, вы все равно можете поднять пятку. Вместо установки потолочных балок рядом со стропилами соберите потолочную раму, как если бы это был пол, и установите пластину вдоль внешнего края.

    Теперь вы можете установить стропила поверх плиты, чтобы получить прочную крышу с достаточным пространством для изоляции.

    Как бы вы туда ни попали, толстая изоляция на крыше — отличное место.



    Источники:



    — Это видео является частью продолжающейся серии, посвященной лучшим способам каркасных домов, отчасти потому, что первым опытом редактора в строительстве было каркасное строительство.



    Влагостойкость изолированных фальшполов с деревянным каркасом: исследование двенадцати домов в южной Луизиане

    Влагостойкость изолированных фальшполов с деревянным каркасом: исследование двенадцати домов в южной Луизиане | Поиск по дереву Перейти к основному содержанию

    .gov означает, что это официально.
    Веб-сайты федерального правительства часто заканчиваются на .gov или .mil. Прежде чем делиться конфиденциальной информацией, убедитесь, что вы находитесь на сайте федерального правительства.

    Сайт защищен.
    https:// гарантирует, что вы подключаетесь к официальному веб-сайту и что любая предоставленная вами информация шифруется и передается безопасно.

    Автор(ы):

    Джей П.Куроле

    Мэтью Д. Вуатье

    Тип публикации:

    Разное Публикация

    Первичная(ые) станция(и):

    Лаборатория лесных товаров

    Источник:

    Тепловые характеристики наружных ограждающих конструкций целых зданий XI Международная конференция, 5-9 декабря 2010 г. , Клируотер-Бич, Флорида [электронный ресурс].[Атланта, Джорджия: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха], 2010: 19 стр.: [1 CD-ROM]: 9781933742892.

    Описание

    В районах, подверженных наводнениям, поднятие системы полов здания выше ожидаемого уровня наводнения может значительно ограничить степень материального ущерба, связанного с наводнением. Однако в жарком и влажном климате, например на побережье Мексиканского залива, системы фальшполов могут подвергаться риску сезонного накопления влаги, поскольку большинство жилых зданий в таких климатических условиях в настоящее время охлаждаются механически.Условия контролировались в течение одного года в выборке из 12 домов с изолированными фальшполами, восьми в Новом Орлеане и четырех в Батон-Руж, штат Луизиана. Одиннадцать из 12 домов располагались в зонах риска затопления и были построены на открытом столбовом фундаменте. В выборке домов сравнивались несколько типов изоляции. Во всех домах давление пара в подполье было практически таким же, как давление пара снаружи, и превышало давление пара внутри помещения с мая по октябрь. Было обнаружено, что условия влажности внутри фанерных или цельнодеревянных оснований пола зависят от нескольких переменных: времени года, температуры в помещении летом, типа внутренней отделки пола и типа изоляции пола.В большинстве случаев влажность подпочвенного слоя летом была выше, чем зимой. Для данного типа изоляции и внутренней отделки пола содержание влаги в черновом полу обычно увеличивается с понижением температуры в помещении в летнее время. Для заданной температуры в помещении и типа изоляции содержание влаги в черновом полу, как правило, было выше под непроницаемым покрытием, таким как виниловая плитка, чем под более проницаемым покрытием, таким как ковер. Полы с плитой из пенополиизоцианурата, облицованной фольгой, установленной под лагами пола, не показали заметной сезонной тенденции в содержании влаги и небольшой разницы между различными вариантами внутренней отделки пола. Показатели влажности основания пола постоянно находились в диапазоне содержания влаги (MC) 10–14%. Полы с напыляемой полиуретановой пеной с закрытыми порами продемонстрировали лишь небольшую сезонную тенденцию и незначительные различия между отделкой полов внутри помещений. Влажность основания пола с закрытоячеистой пеной во всех случаях составляла менее 16% MC в фанере и менее 18% MC в массивной древесине. Четкие сезонные тенденции наблюдались для полов с пенопластом с открытыми порами и с изоляцией из стекловолокна с облицовкой крафт-бумагой. Показатели влажности основания пола выше 20%, особенно под непроницаемой внутренней отделкой пола и при низких температурах в помещении в сезон охлаждения, свидетельствуют о том, что эти типы изоляции не обеспечивают надежной защиты основания пола от сезонного накопления влаги.Для полов с ковровым покрытием, где содержание влаги в основании пола было относительно низким, нанесение краски, замедляющей испарение, на пенопласт с открытыми порами не дало заметного эффекта. Напротив, для полов, покрытых винилом, парозащитная краска, нанесенная поверх пенопласта с открытыми порами, по-видимому, приводит к более низкому содержанию влаги в черновом полу в летнее время по сравнению с полами, изолированными пенопластом с открытыми порами без краски.

    Цитата

    Гласс, Сэмюэл В.; Карлл, Чарльз Г .; Куроле, Джей П.; Вуатье, Мэтью Д. 2010. Влагостойкость изолированных фальшполов с деревянным каркасом: исследование двенадцати домов на юге Луизианы. В кн.: Тепловые характеристики наружных ограждающих конструкций целых зданий XI международная конференция, 5-9 декабря 2010 г., Клируотер-Бич, Флорида [Электронный ресурс]. [Атланта, Джорджия: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха]: 19 [1 CD-ROM]: 9781933742892.

    Примечания к публикации

    • Мы рекомендуем вам также распечатать эту страницу и прикрепить ее к распечатке статьи, чтобы сохранить полную информацию о цитировании.
    • Эта статья была написана и подготовлена ​​служащими правительства США в официальное время и поэтому находится в открытом доступе.

    https://www.fs.usda.gov/treesearch/pubs/37929

    Какая изоляция лучше всего подходит для окон? (Спрей-пена против стекловолокна)

    Сквозняки вокруг ваших окон раздражают, поэтому теперь вы ищете лучшую изоляцию для установки вокруг них.

    Лучшей изоляцией для защиты от сквозняков вокруг окон будет материал, препятствующий утечке воздуха вокруг рамы. Наиболее часто используемыми изоляционными материалами являются стекловолокно и пенопласт для утепления окон.

    Установка наилучшей теплоизоляции вокруг окон поможет сделать ваш дом более комфортным и сэкономит ваши деньги на ежемесячных счетах за электроэнергию.

    RetroFoam из Мичигана помогает домовладельцам решать проблемы комфорта и энергоэффективности с 2002 года.В то время как мы устанавливаем распыляемую пену высокого давления в других местах дома, мы понимаем, какая изоляция лучше всего остановит эти сквозняки.

    В рамках наших постоянных усилий по просвещению домовладельцев мы обсудим изоляцию из стекловолокна и оконной пены, а также какой из этих двух материалов является лучшей изоляцией вокруг окон.

    Напыляемая пена и изоляция из стекловолокна вокруг окон

    При утеплении окон необходимо помнить о нескольких вещах: простоте установки и предотвращении сквозняков.

    Давайте посмотрим на изоляционную пену для окон и стекловолокно , как они устанавливаются и как они работают.

    Изоляция окон из стекловолокна

    Изоляция из стекловолокна

    изготовлена ​​из пластика, армированного крошечными стеклянными волокнами, что придает пластику дополнительную прочность и улучшает его изоляционные свойства.

    Для небольших проектов, таких как окна, вы можете приобрести небольшие рулоны материала.

    Несмотря на то, что стекловолокно недорогое и может быть самостоятельным проектом, вы должны быть очень осторожны при обращении с материалом.Мелкие частицы стекла могут попасть на кожу, вдыхаться, вызывая проблемы с дыханием, и могут задерживать аллергены с улицы.

    По данным Fine Home Building, стекловолокно

    также позволяет воздуху проходить сквозь него и не создает воздушного барьера.

    Чтобы установить стеклопластик вокруг окон, вам необходимо снять раму вокруг окна. Стекловолокно нужно будет разрезать, чтобы оно плотно прилегало к этим местам, не сбивая его. Может показаться, что проще просто втиснуть стекловолокно в эту маленькую полость, но на самом деле это может привести к образованию воздушных карманов, которые будут способствовать утечке воздуха.Если стекловолокно не установлено должным образом, оно не будет хорошо изолировать ваши окна.

    Пена для утепления окон

    Пена для изоляции окон представляет собой распыляемую полиуретановую пену низкого давления с низким расширением, которая при правильной установке предназначена для создания водонепроницаемого уплотнения вокруг окон и дверей.

    Его можно купить в любом магазине товаров для дома, он поставляется в жестяной банке.

    Пена в банках отлично подходит для создания необходимого воздушного уплотнения вокруг окна, но ее необходимо правильно установить.

    Процесс установки аналогичен стеклопластику – можно снять раму вокруг окна или все окно.

    Поскольку пена в банках имеет низкую скорость расширения и низкое давление, вам нужно убедиться, что вы заполнили всю полость вокруг окна, чтобы у вас не было утечек. Это может занять пару проходов со шлангом для банки.

    Лучшая теплоизоляция для окон

    Ни один из материалов не является ужасно дорогим и может быть использован в качестве проекта «сделай сам», поэтому все сводится к тому, что вы решите, что лучше всего подходит для вашего дома.

    Стекловолокно

    по-прежнему будет позволять воздуху проходить через него, оставляя вас с теми же сквозняками и проблемами, которые у вас были до добавления новой изоляции.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
