Утепление газосиликатных стен снаружи и внутри дома

К вопросу о решении проблемы, связанной с отоплением дома, нужно подходить комплексно. Материалы, применяемые при строительстве дома, и система отопления должны быть спланированы заранее. Только в этом случае вы добьетесь оптимального соотношения максимальной степени комфорта и минимального уровня затрат. Довольно часто пытаются компенсировать недостатки строительного материала, используемого при возведении дома, применяя дополнительное утепление стен снаружи дома.

Схема утепления стен из газосиликатных блоков.

При строительстве малоэтажных домов допустимая толщина блоков из газосиликата составляет 0,2 м. Этот показатель рассчитывался исходя из оптимального уровня нагрузки на строительные блоки, который может выдержать дом. При этом, под воздействием влажности, теплоизоляция дома из газосиликата постепенно снижается. Сами по себе такие блоки очень чувствительны к влаге и очень хорошо ее впитывают.

За счет пористой структуры стен из газосиликатных блоков вся влага, на них попадающая, в них и задерживается, постепенно разрушая газосиликатные блоки изнутри.

За счет влаги стремительно возрастает теплопроводность блоков, поэтому дополнительное утепление стен снаружи дома является необходимой задачей.

Утепление стен внутри дома

Утепление внутри дома.

Для достижения максимально эффективного утепления дома поверхность стен внутри него должна быть чистой и ровной. Места, которые выступают из стены, необходимо затереть, а полые участки заполнить клеем или цементно-песчаным раствором.

После высыхания поверхности ее нужно будет очистить от пыли и обработать ее грунтовкой для повышения адгезии стены. После того как слой грунтовки подсохнет (1-3 часа), можно приступать к заштукатуриванию.

Если на стене дома имеются участки, которые подвержены частому воздействию сырости и влаги, их необходимо обработать гидроизоляционным раствором и оштукатурить влагостойкой цементной смесью. После того как обработанная стена окрепнет, ей можно придать ровную поверхность.

Данная технология предполагает смачивание стены с оштукатуренным слоем, что придает ей необходимую ровность. Для лучшего результата эту процедуру лучше повторить несколько раз.

Внутреннее утепление стен.

После всего этого можно приступать к покрытию стены отделочными материалами. Лучше всего здесь использовать специальную краску для газосиликата с паропроницающим эффектом.

Внутреннюю отделку дома можно сделать с помощью гипсокартона, предварительно обработав стены грунтовкой. Гипсокартон может крепиться непосредственно на стену или на металлический каркас. Каркас сооружается из специальных алюминиевых профилей для гипсокартона.

Если в помещении повышенная влажность и сырость, в качестве облицовки целесообразнее использовать кафельную плитку. Главное во внутреннем утеплении дома из газосиликата использовать паропроницаемые материалы, чтобы в доме не было душно.

Вернуться к оглавлению

Утепление стен снаружи дома

Первым делом нужно обработать клеевым раствором уязвимые участки стены: места стыков газосиликатных блоков и оконные и дверные проемы. Самым простым способом теплоизоляции наружной стены является ее утепление пенопластом. С этой задачей справится любой новичок. Пенопласт имеет сравнительно невысокую цену, что позволит сэкономить ваш семейный бюджет. Единственный минус в использовании пенопласта – его пропускная способность пара, точнее, ее отсутствие. Такая отделка не позволит стенам «дышать». Поэтому при такой отделке система вентиляции должна быть продумана основательно.

Если будете делать утепление внутри дома исключительно из паропроницаемых материалов, а при отделке фасада дома использовать непроницаемые, пар, который будет накапливаться в блоках, не будет иметь выход. В этом случае неизбежно образование конденсата и сырости в доме. Поэтому для наружной облицовки не подойдут:

• вспененная пластмасса;
• полимерный раствор;
• воздухонепроницаемая и паронепроницаемая краска;
• плиты из пеностекла.

Использовать следует специальные паропроницаемые растворы и штукатурку. При использовании простой штукатурки могут образоваться трещины и стены вскоре примут неухоженный вид.

Утепление газосиликатных стен по перекрытию: 1 – армированный монолитный пояс; 2 – плиты перекрытия пустотные; 3 – пено- или газосиликатные блоки; 4 – гибкие связи для кладки газосиликата; 5 – лицевой кирпич; 6 – теплоизоляционный слой. Плиты из экструдированного пенополистирола ursa xps.

Наиболее надежный и традиционный способ утепления дома из газосиликата снаружи – это утепление его кирпичом, но облицовка достаточно дорога и требует больших затрат труда. Такой вариант более уместен на этапе строительства дома, так как опорой кирпичной кладке должен послужить основной фундамент дома, который по своей ширине для этого может не подойти.

Наиболее предпочтительным материалами наружного утепления стен являются:

• пенополиуретан;
• пенополистирол;
• экструдированный пенополистирол.

Пенополистирол, контактируя с поверхностью утепления, вспенивается. Главное достоинство этого материала – высокое теплоизоляционное свойство. Такой утеплитель может прослужить до 30-40 лет.

Чтобы защитить плитный утеплитель снаружи от атмосферного воздействия, самый недорогой и легкий способ – это нанести на утеплитель влагозащитную штукатурку по стеклосетке. Для закрепления стеклосетки к утеплителю используются специальные дюбель-гвозди, «грибки» (еще их называют «зонтики»), и специальный клеевой состав. Все это создаст отличную основу для нанесения защитной или декоративной штукатурки. Для закрепления штукатурки на пенополистирольных листах рекомендуется использовать специальную сетку из металла.

Утепление стен из газосиликатных блоков снаружи минеральной (каменной) ватой

Не утепленные стены накапливают влагу, которая либо замерзает на внешней стороне стены и разрушает ее материал, либо конденсируется на внутренней поверхности, отчего стена мокнет, обрастая плесенью или грибком.

Утепление — единственная процедура, которая может прекратить конденсирование влаги и обеспечить вывод пара из стен без потерь качества материала.

В качестве эффективных материалов для утепления могут быть:

• минвата;
• пенопласт;
• экструдированный пенополистирол;
• пеноплекс;
• пенофолом;
• пеноизол;
• пенополиуретан.

Внутреннее и внешнее утепление – особенности и нюансы

С точки зрения физики, эффективное утепление переносит точку росы из стены наружу, лучше всего — в материал утеплителя. Иначе говоря, наличие правильно установленного утеплителя перераспределяет температурный режим в толще стен, делая их теплее и сдвигая холодные слои наружу, отчего область возможного конденсирования пара оказывается вне материала стен.

При этом, на теплой внутренней поверхности стен образование конденсата становится попросту невозможным.

ВАЖНО!

Такой процесс действует с наибольшей отдачей только лишь при наружном расположении утепляющего материала.

Различают внутреннее и внешнее утепление. При внутреннем утеплитель располагается на внутренней поверхности стены, при внешнем — снаружи. Эффективность внутреннего утепления в большой степени зависит от соотношения паропроницаемости стен и утеплителя, который должен создавать большую преграду для пара, чем стена.

В противном случае начнется накопление пара и намокание материалов на границе утеплитель-стена (что зачастую и наблюдается). Обычно для защиты от этого устанавливают сплошную отсечку, отчего вывод пара возможен только при помощи усиленной вентиляции помещения.

Способы утепления стен

Кроме того, материал стен перестает получать тепло изнутри, оставаясь лишь механической преградой для внешних проявлений.

Утепление снаружи намного эффективнее и предпочтительнее. Именно такая технология выводит наружу точку росы, предохраняет тепло стен от рассеивания в наружное пространство и способствует увеличению комфорта внутри дома. Выход пара через стены не имеет препятствий, он не накапливается в толще стены или утеплителя.

Кроме этого, имеется масса других преимуществ:

• Объем помещений не уменьшается.
• Стены изнутри остаются в неприкосновенности, не требуется оформлять оконные блоки заново откосами и подоконниками.
• Состав внутреннего воздуха не содержит излишней влаги.
• Создается дополнительная звукоизоляция от внешних шумов.

Поэтому внутреннее утепление выполняется лишь в дополнение к наружному или когда снаружи работать физически невозможно. Утепление снаружи запускает правильные процессы, причем вероятность ошибки при такой технологии гораздо меньше, что позволяет производить работы своими руками.

Зачем утеплять газосиликатные постройки

Газосиликат – разновидность ячеистых бетонов, у которых пористая структура. Это и придает материалу низкий коэффициент теплопроводности и шумоизоляцию. Стены сами по себе будут отлично сохранять тепло в доме без дополнительного утепления. Зачем же тогда тратить время и силы на эту лишнюю работу. Но, существуют некоторые нюансы. Во-первых, дополнительное утепление никогда не будет лишним. Во-вторых, особенность газосиликата в том, что он имеет высокие показатели гигроскопичности. При контакте с влагой газосиликатные стены будут впитывать ее. А это приводит к разрушению материала и нарушению микроклимата внутри.

В теории можно обойтись без утепления стен из газосиликатных блоков снаружи, просто качественно защитить стены штукатуркой. Но, все зависит от региона проживания. Толщина голых стен в теплых регионах может достигать 60 см. Для средней полосы оптимальный вариант 1 м. К тому же важно учесть и марку газоблока. Чем она выше, тем лучше характеристики изделия. Теперь об утеплении. Рациональней проводить его именно снаружи, потому что внутри не будет теряться полезное пространство. Благодаря утеплению газосиликатных блоков снаружи решается две проблемы:

1. В несколько раз снижается теплопроводность тонких стен.
2. Точка росы будет находиться не в стене, а в слое утеплителя. Стена не будет пропитываться влагой, промерзать и портиться.

Поэтому, если делать утепление поверхностей из газоблоков, то только наружное.

Основные виды утеплителей

Материалов для утепления стен выпускается довольно много, все они имеют свои характеристики, свои плюсы и минусы. На сегодня наиболее пригодными считаются материалы из синтетики или природных минералов, поскольку они обладают самыми ценными качествами:

• Не гниют.
• Не растворяются в воде.
• Не изменяют свою форму при длительной эксплуатации.
• Обладают низкой теплопроводностью.
• Выпускаются в удобной для монтажных работ форме.

Такими свойствами в большей степени обладают:

• Минвата (в особенности, базальтовая вата),
• Пенопласт.
• Экструзионный пенополистирол.
• Пенополиуретан.
• Пенобетон.

Большинство из наиболее подходящих материалов имеют плитную форму выпуска, наиболее подходящую для установки на стены. Минвата выпускается также в рулонах, но плиты — удобнее, жестче, имеют более четкие размеры.

Стоимость работ по утеплению фасада газобетонного дома

Строительные организации предлагают услуги по утеплению и штукатурке фасада дома из газобетона, цена на которые определяется несколькими факторами. Точную сметную стоимость работ определяют при непосредственном осмотре дома. На стоимость работ влияют следующие параметры:

• Осмотр дома (услуга в большинстве случаев бесплатна, если заключен договор).
• Геометрические особенности стен, этажность и площадь поверхности.
• Консультация специалиста по выбору оптимальной теплоизоляции.
• Составление сметы.
• Закупка и доставка материалов.
• Проведение работ по утеплению и финишной отделке фасада.
• Вывоз строительного мусора.

Какой утеплитель лучше всего подходит для утепления стены из газосиликатных блоков?

Газосиликат — пористый материал. Он почти на 90% состоит из пузырьков газа, что определяет его свойства — высокое теплоудержание, легкость. При этом, он может впитывать воду, поэтому для сохранения рабочих качеств требуется постоянная возможность беспрепятственного вывода влаги из толщи блоков.

ОБРАТИТЕ ВНИМАНИЕ!

Из всех используемых утеплителей наиболее подходящим для газосиликатных блоков является базальтовая (каменная) вата.

Причины этого кроются в ее свойствах: если у пенопласта или пенополиуретана чрезвычайно низка паропроницаемость, то базальтовая вата хорошо пропускает пар, способствуя выводу его из толщи газосиликата и самого утеплителя.

В этом сочетании стеновой пирог работает эффективным образом, обеспечивая беспрепятственное движение пара в нужном направлении.

Базальтовая (каменная) вата

Пенополистирол

Экструзионный пенополистирол (ЭППС) является одной из разновидностей пенопласта. Пенополистирол получают методом вспенивания исходных ингредиентов при высокой температуре и давлении. Способ получения обуславливает физические свойства материала – он получается механически прочным, морозостойким и может иметь разную плотность. Чем выше плотность (и прочность) ЭППС, тем выше теплопроводность. Паро- и воздухопроницаемость всегда находятся на одном (низком) уровне, а водопоглащение минимально. Совокупность качеств позволяет широко применять ЭППС как утепляющий фасадный материал.

Нежелательное для газобетонных стен свойство пенополистирола – низкую паропроницаемость, приводящую к появлению эффекта термоса и смещению точки росы, обходят с помощью обустройства вентзазора. Как и в случае использования пенопласта, возможен второй вариант – монтаж мощной приточно-вытяжной вентиляции. Монтаж утепляющего слоя и декоративная отделка проводится по той же схеме, что и для пенопласта.

Пенополистирольные плиты Источник ko.decorexpro.com

Утепление газосиликатных стен снаружи — устройство стенового пирога

Состав стенового пирога для газосиликатных блоков:

• Поверхность стены.
• Слой утеплителя — оптимально, минваты (базальтовой).
• Слой паро- гидрозащитной мембраны.
• Контробрешетка, обеспечивающая вентиляционный зазор для проветривания поверхности мембраны и позволяющая испаряться влаге.
• Наружная обшивка — сайдинг или подобная, слой огнеупорного или декоративного кирпича и т.д.

Как вариант — на утеплитель кладут клеевой слой, стеклосетку, выравнивающий слой грунтовки и штукатурят.

Стеновой пирог

В некоторых случаях (например, если сборка делалась на цементный раствор, а не на специальный клей) непосредственно на газосиликат может быть нанесен слой паропроводящей штукатурки, для выравнивания поверхности и создания дополнительной защиты газосиликатных блоков от намокания.

Видео описание

Мы подробнее остановимся на утепление дома пенопластом. Насколько безопасен пенополистерол узнайте в нашем видео:

Утепление пенопластом Источник beton-house.com

• Монтаж пенопласта. Его размещают в промежутках между элементами каркаса, дополнительно закрепляя при помощи монтажной пены или клея.
• Фиксация плит. Обшивку из пенопласта дополнительно укрепляют пластиковыми дюбелями (металлические не подходят, так как создают мостики холода).
• Декоративная отделка. На слой пенопласта наносится грунтовка, сверху закрепляется стекловолоконная сетка, затем наносится армирующий клей. После того, как клей высохнет, выполняется отделка декоративной или теплой штукатуркой.

Смотрите также: Каталог проектов домов из газобетонных блоков, представленных на выставке «Малоэтажная страна».

Гидро- и пароизоляция

Пароизоляция для отсечки утеплителя от стены не применяется, так как она вызовет накопление паров, выходящих из массива стен и намокание газосиликата.

Наоборот, требуется свободный проход пара через минвату.

При этом, атмосферная влажность может отрицательно сказаться на свойствах утеплителя, а минвата склонна к намоканию от действия влажности.

Решением служит наружный слой паро-гидроизоляционной мембраны, выпускающей пары изнутри, но не пропускающей влагу снаружи.

Установка мембраны делается максимально сплошным слоем, горизонтальными полосами (начиная снизу), с нахлестом слоев не менее 15 см и обязательной проклейкой соединений специальной липкой лентой.

ОСТОРОЖНО!

Никаких отверстий или нарушений целостности паро- гидрозащитного слоя не допускается!

При финишном слое из штукатурки мембрана не устанавливается, вместо нее поочередно накладываются слои наружной отделки (Клей-стеклосетка-грунтовка-штукатурка), которые в совокупности выполняют роль гидрозащиты.

Какое средство защиты от холода лучше всего?

Учитывая практику теплозащиты газобетонных домов, специалисты считают лучшими материалами минеральную вату и Пеноплекс. Оба утеплителя относятся к материалу универсального действия и могут использоваться, как внутри, так и снаружи несущей стены.

Для того чтобы выбрать лучших из них, нужно проанализировать характеристики минеральной ваты (МВ) и Пеноплекса (ПП):

Заделка щелей и подготовка обрешетки

Подготовительные работы перед установкой утеплителя — это нанесение защитного грунтовочного слоя, выравнивающего поверхность и смягчающего проводимость клеевых переходов между блоками.

После этого на поверхность стены устанавливается несколько горизонтальных рядов деревянных брусков сечение которых равно толщине утеплителя.

После установки минваты они послужат опорой для планок контробрешетки, необходимой для обеспечения вентиляционного зазора и для установки наружной обшивки. Бруски предварительно покрывают слоем антисептика (дважды), чтобы исключить гниение материала.

Монтаж обрешетки

Как вариант — вместо брусков можно использовать металлический профиль для гипсокартона. Направляющие устанавливаются в том же порядке, крепятся к стене на дюбеля и шурупы (обязательно оцинкованные).

Контробрешетка также может состоять из направляющих для гипсокартона. Соединение вертикальных планок с горизонтальными производится на штатные шурупы под сверло.

Как утеплить балкон из газобетона

Газобетон используется не только для возведения несущих стен малоэтажных домов. В квартирах им заполняют пролёты каркасов, выполняют межкомнатные перегородки, а так же сооружают парапеты на лоджиях и балконах. Наружные ограждающие конструкции оформляются застройщиком, перегородки утеплять не надо – а вот что делать с балконными парапетами?

• Снаружи их не утеплишь не только из-за труднодоступности, но и чтобы не испортить архитектурный облик фасада. А если учесть, что лоджию или балкон часто присоединяют к комнатам, либо выносят туда какие-то функциональные зоны, необходимость в утеплении всё-таки возникает.
• Чтобы утепление было эффективным, оно должно выполняться снаружи, но в данном случае, оно осуществляется изнутри. И вот тут лучше всего использовать не минвату, а пенополистирол или полиуретан, который будет задерживать пары и не даст им впитываться в газоблочную кладку.
• Процесс утепления ничем особым не отличается. Можно так же, как и на фасаде, наклеить плиты и произвести поверхностное оштукатуривание, а можно заложить утеплитель внутрь обрешётки, по которой будет монтироваться гипсокартон, доска или какие-нибудь панели.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

На заметку: При монтаже навесных материалов, кроме плитных утеплителей можно использовать ещё и рулонные – современные и очень эффективные материалы на основе вспененного полиэтилена.

Как вариант, для отделки парапета можно использовать материалы «два в одном» офактуренный пенопласт или термопанели под камень или кирпич.

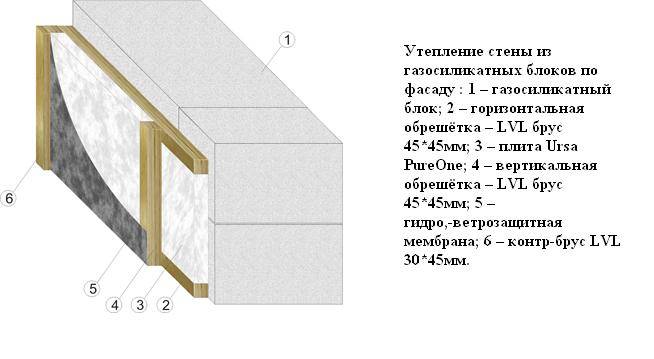

Утепление стен из газосиликатных блоков снаружи минватой

Рассмотрим последовательность действий при утеплении наружной стены плитной базальтовой ватой.

Порядок действий рекомендуется такой:

1. Подготовка поверхности стены, при необходимости — нанесение выравнивающего слоя паропроницаемой штукатурки. Демонтаж наружных оконных откосов и прочих элементов, мешающих установке утеплителя.
2. Установка горизонтальных брусков (или направляющих для гипсокартона). Нижний ряд располагается по границе цоколя (утеплителя цоколя), последующие располагаются с расчетом плотной укладки плит минваты между ними.
3. Установка минваты производится на клей, в качестве дополнительных креплений служат дюбели с широкими шляпками. В качестве клея используется сухая смесь, она продается в бумажных мешках (как для керамической плитки). Выбор клея производится с учетом местных климатических условий.
4. Клей рекомендуется наносить как на минвату, так и на стену, поскольку минвата — неоднородный волокнистый материал с рыхлой поверхностью, требующей повышенного расхода клея.
5. Стыки плит минваты во избежание образования мостиков холода следует проклеить специальным скотчем или монтажной пеной.
6. Монтаж паро- гидроизолирующей мембраны. Работа ведется снизу вверх, ряды пленки укладываются внахлест 15 см и проклеиваются скотчем. Пленка крепится степлером, дополнительно фиксируется скотчем, гвоздями или шурупами.
7. После установки мембраны монтируется вертикальная контробрешетка. Шаг рядов составляет 0,6-1 м (зависит от облицовочного материала), Толщина планок должна обеспечивать достаточный вентиляционный зазор — не менее 3 см.
8. Установка наружной обшивки.

Устройство в разрезе

Монтаж минеральных плит

Укладка утеплителя

Альтернативный метод утепления

Утепление газосиликатных стен снаружи должно производиться с учетом свойств материала, склонного к намоканию и аккумулированию влаги в своей толще. Поэтому основным условием, обеспечивающим правильную работу стенового пирога, будет беспрепятственный выход пара изнутри и надежная отсечка от влаги снаружи.

Тогда утепление сможет обеспечить экономию тепла, сохранность материала стен и комфорт в помещении.

Два распространенных способа теплоизоляции снаружи

Строители чаще всего предлагают один из двух способов утепления: штукатурную систему, ее еще называют «мокрый способ», и вентилируемый фасад, он же сухой способ утепления.

Мокрый фасад

Штукатурная система утепления выглядит следующим образом:

• наружная стена;
• утеплитель;
• клеевая смесь с втопленной армирующей щелочестойкой пластиковой сеткой;
• фасадная отделка.

Способ хорош для самостоятельного выполнения, так как не требует устройства каркаса и высокой квалификации исполнителя, однако, проводить такое утепление можно только при положительных температурах воздуха.

Вентилируемый фасад

Вентилируемый фасад среди профессионалов считается более надежным, дает больше возможностей для декорации дома. Схема утепления выглядит следующим образом:

• наружная стена;
• несущий каркас;
• утеплитель;
• ветровлагозащитная мембрана;
• вентилируемый зазор не менее 40 мм;
• навесной фасад.

Для выполнения теплоизоляции по этому способу потребуется выстраивание каркаса с точной выверкой фасадной поверхности, иначе на фасаде будут видны неровности.

Вентилируемый фасад дает больше возможностей для наружной отделки, работы можно выполнять и при отрицательных температурах до минус 7°С, однако от исполнителя требуются навыки пользования строительным инструментом.

Пошаговая инструкция

Пенопласт, пеноплекс и система “мокрый фасад”

Пенопласт и пеноплекс – наиболее популярные материалы, которые используются для утепления. Эти два утеплителя можно отнести к одному типу, так как их свойства очень схожи. Оба материала создаются из одного и того же сырья – полистирола. Разница заключается только в технологии создания. Также довольно существенная разница в цене: утепление пеноплексом обойдется значительно дороже, чем утепление пенопластом.

Среди преимуществ такого материала, можно отметить следующие моменты:

• низкий уровень теплопроводности;
• влагостойкость;
• низкий уровень стоимости;
• легкость монтажа;
• легкость в плане веса;
• широкий температурный диапазон применения.

Не лишены эти материалы и некоторых недостатков:

• низкий уровень стойкости перед химикатами;
• отсутствие огнезащиты;
• пониженная звукоизоляция;
• плохая стойкость против воздействия ультрафиолетовых лучей;
• низкий уровень паропроницаемости;
• привлекает насекомых и грызунов.

На какие факторы следует обратить внимание при выборе изолятора

Использоваться для утепления газобетонных домов могут разные материалы. Различаются такие изоляторы по следующим характеристикам:

• степени теплопроводности — некоторые материалы могут защищать здания от холода лучше, другие — хуже;
• паропроницаемости;
• огнестойкости — на рынке существуют материалы этого типа горючие и негорючие;
• влагоустойчивости — некоторые виды боятся воды, другие — нет.

Поскольку сам газобетон, в отличие от дерева, не подвержен возгоранию, выбирать для обшивки таких стен можно как огнестойкие материалы, так и горючие. По степени теплопроводности почти все современные изоляторы отличаются неплохими характеристиками. В этом плане для пенобетона можно использовать практически любой материал.

Применение пенопласта или пеноплекса и оштукатуривание по “мокрой” технологии

Такая технология позволяет провести утепление и отделочные работы пеноблочных стен максимально экономично. Принцип заключается в наклейке материала-утеплителя и последующем оштукатуривании поверхности.
Для работ понадобятся следующие инструменты:

• шуруповерт;
• ведро или другая емкость под клей;
• шпатель типа “расческа” для нанесения клеевой массы;
• широкий шпатель для оштукатуривания;
• молоток, строительный нож;
• валик, кисть;
• очки, респиратор, перчатки;
• перфоратор, электродрель;
• строительный уровень, рулетка.

Из материалов понадобятся:

• пенопластовые плиты;
• стеклотканевая сетка;
• перфорированный профиль;
• специальные дюбели-зонтики для пенобетона;
• дюбели для монтажа профиля;
• клей для пенопласта;
• грунтовка глубокого проникновения;
• смесь для штукатурных работ.

Подготовительные работы

Перед началом основных работ следует вывести все коммуникационные кабеля, отливы, вентиляцию, обеспечить вывод сточных вод. Поверхность стен очищается от загрязнений и затем тщательно просушивается.

Выполнять утепление желательно в сухой период, когда пенобетонные блоки полностью сухие без влаги внутри. Следует также устранить все трещины и щели. Если повреждения обширные, необходимо продумать укрепление конструктивных элементов или усилить фундамент.

Очищенные стены обрабатываются грунтовочным составом, предназначенным для наружных работ, глубокого проникновения. Желательно повторить процедуру 2 раза. Грунтование необходимо для сцепки теплоизоляционного материала с пеноблоками.

Крепление несущего профиля

Профиль нужен для поддержания пенопласта, чтобы он не сползал вниз. Также он защищает от проникновения грызунов в утеплитель. Профиль закрепляется по периметру цоколя на дюбели или саморезы. Работы выполняют строго по уровню.

Укладка плит

Согласно инструкции на упаковке готовится клеевой состав. При помощи зубчатого шпателя, клей наносится на плиты с тыльной стороны материала. Слой должен ровно покрывать всю поверхность пенопластовой (или пеноплексовой) плиты.

Если стены не слишком ровные, клей можно наносить на материал “лепешками”, но при этом нужно обязательно пройти раствором по периметру с краю каждой плиты. Плиты приклеивают начиная снизу в шахматном порядке. Сильно выступающие части убираются.

Крепление плит «зонтиками»

Через день-два после наклеивания плит, необходимо дополнить фиксацию плит дюбелями типа “зонтик”. Отверстия сверлятся больше длины дюбеля примерно на 1,5 см. Крепятся по углам и в центре плиты.

Штукатурные работы

Для защиты утеплителя и придания законченного вида поверхность стены оштукатуривается. Поверх утеплителя, для армирования, приклеивается стеклотканевая сетка, толщиной слоя в 3-5 мм. Сетку необходимо полностью утопить в клеевом составе.

После высыхания и разглаживания сетки на поверхность наносится слой грунтовки. После его высыхания можно приступать к финишной отделке.

Соблюдая вышеописанную последовательность, можно самостоятельно утеплить пенопластом дом из пеноблоков снаружи и оштукатурить по методу «мокрый» фасад.

Пена ППУ

Толщина стен может быть любой, но газобетонные постройки в любом случае нуждаются в утеплении. Если теплоизолировать стены изнутри пенопластом вы не хотите, можно нанести на фасад пену ППУ. Она подходит под сайдинг и другие отделочные материалы. Лучше выбирать материал с пониженной плотностью, у которого открытые ячейки. Этот способ предусматривает необходимость обустройства хорошей вентиляции в помещениях, что отличает материал от традиционного пенополистирола в плитах. Если этой рекомендацией пренебречь, то использовать дом для постоянного проживания будет нельзя.

Сформированный слой нужно будет защитить от механических воздействий, так как он обладает недостаточным уровнем прочности. Вы можете нанести штукатурку или другую декоративную отделку.

Минусом такого подхода является еще и необходимость в использовании специальной техники. Компоненты пены соединяются друг с другом в определенной пропорции и подаются на поверхность под давлением с помощью распылителя. Через три секунды после формирования слоя начинается многократное увеличение материала в объеме, а также его полимеризация. Это позволяет образовать теплоизоляционное покрытие, которое полностью монолитно. В итоге может получиться пенополиуретан с разной плотностью, которая задается системой сырья. Более низкая плотность будет указывать на более внушительное увеличение теплоизоляции в объеме.

Такой слой совершенно не воспринимает нагрузку, поэтому должен использоваться под твердые облицовочные панели, которые будут защищать от разного рода воздействий. Это может быть сайдинг. Несмотря на все минусы, экономическая целесообразность такого метода не обсуждается. С материалом удобно работать, что особенно актуально, если площадь обработки довольно внушительна. Если приобрести экструдированный пенополистирол, то для проведения работ на такой площади понадобится 20 кубических метров материала.

Ячеистое стекло для систем СПГ

Спецификация систем изоляции СПГ

Из-за особых характеристик установок по производству сжиженного природного газа (СПГ) необходимо соблюдать особую осторожность при работе с системами изоляции для трубопроводов и оборудования СПГ. Ниже приведены важные конструктивные факторы, которые следует учитывать при изоляции трубопроводов и оборудования для СПГ.

Проникновение водяного пара

Любая система изоляции для применения при температурах ниже температуры окружающей среды должна быть спроектирована так, чтобы быть паронепроницаемой. Это особенно верно для систем изоляции для применений с криогенными рабочими температурами. Проникновение воды в систему ухудшит характеристики системы изоляции и может привести к другим проблемам.

Ледообразование

Проникновение влаги и образование льда в системе изоляции снижает эффективность системы и увеличивает эксплуатационные расходы. Образование льда может произойти из-за неисправности системы изоляции или из-за недостаточной толщины изоляции; в любом случае лед добавляет веса. Этот дополнительный вес может привести к повреждению оборудования, если он превышает грузоподъемность опор или оборудования.

Риск пожара

Риск возгорания всегда является проблемой для объектов СПГ, особенно для морских платформ и плавучих судов для производства, хранения и разгрузки (FPSO). В этих случаях следует учитывать горючесть системы изоляции.

Нагрузка трубопровода на опоры

Опоры имеют решающее значение, поскольку они должны быть хорошо изолированы для предотвращения образования льда и должны быть в состоянии выдерживать движения системы по мере ввода системы в эксплуатацию и сжатия трубы.

Изменение размеров

Большинство этих систем СПГ включают длинные участки трубопровода. Как будет показано позже, даже короткий участок линии СПГ сожмется на дюйм при вводе в эксплуатацию. Это сокращение должно быть учтено при проектировании системы изоляции. Важно, чтобы спецификатор учитывал каждый из этих факторов при проектировании системы изоляции.

Изоляция из ячеистого стекла для систем СПГ

Учитывая особые потребности систем СПГ, изоляция из ячеистого стекла может быть хорошим вариантом. Есть 4 основные причины, по которым изоляция из ячеистого стекла может хорошо работать в системе СПГ. Изоляция из ячеистого стекла представляет собой пену из силикатно-натриевого стекла, а стенки ячеек из пеностекла непроницаемы; это важно при рассмотрении вопроса о проникновении водяного пара
в систему. По отношению к плотности изоляция из ячеистого стекла имеет высокую прочность на сжатие. Кроме того, для применений, требующих использования материалов с высокой несущей способностью, изоляция из ячеистого стекла доступна в ряде марок с более высокой плотностью и высокой несущей способностью.

Изоляция из ячеистого стекла состоит из 100% стекла. Так как изоляция из ячеистого стекла не горит, она помогает повысить огнестойкость всей системы изоляции. Как упоминалось ранее, трубопровод системы СПГ будет сжиматься при вводе в эксплуатацию. Поскольку коэффициент теплового расширения изоляции из ячеистого стекла близок к коэффициенту теплового расширения стали, изоляция из ячеистого стекла
будет сжиматься пропорционально трубе, и разница между ними легко устраняется.

Использование ячеистого стекла в системах СПГ

Изоляция из ячеистого стекла в основном используется на терминалах СПГ для трубопроводов и оборудования, а также на основаниях резервуаров. Изоляцию из ячеистого стекла также можно найти на внешних боковых стенках резервуаров с двойными стенками в качестве «угловой защиты». Угловая защита изолирует внешнюю стену от возможной протечки в резервуаре первичной локализации. Изоляция из пористого стекла
также иногда используется в ямах для локализации разливов СПГ в дополнение к системам пожаротушения ямы.

Ячеистое стекло на основании резервуара

Прежде чем обсуждать изоляцию из ячеистого стекла для трубопроводов СПГ, стоит отметить, что около половины всей изоляции из ячеистого стекла, используемой в установках СПГ во всем мире, используется в основаниях резервуаров СПГ. На рис. 1 показан типичный наземный резервуар для хранения СПГ. В данном случае деталь иллюстрирует «низкую» конфигурацию резервуара.

Низкие танки имеют большее отношение площади основания к высоте, чем «высокие» танки. В высоком резервуаре опорное кольцо будет находиться в непосредственном контакте с основанием резервуара. На рис. 2 показано, как изоляция из ячеистого стекла устанавливается в качестве базовой изоляции, а также для защиты углов. Угловая защита изолирует внешнюю стенку бака от повреждений в случае
течь бака.

Типичная конструкция основания резервуара с изоляцией из ячеистого стекла представляет собой 3 слоя несущих блоков из ячеистого стекла толщиной 8 дюймов с битумной мембраной, проложенной между слоями изоляции, а также сверху и снизу системы изоляции. Конкретный класс или классы изоляции из пеностекла, используемые в основании, будут варьироваться в зависимости от размеров резервуара, риска сейсмической активности и общей конструкции основания. После установки последнего слоя изоляции и покрытия перед установкой опорных плит поверх системы изоляции наносится слой мелкого песка. Песок защищает систему изоляции, так как опорные плиты привариваются на место.

Из-за того, что ячеистое стекло является негорючим, оно также иногда используется в качестве дополнения к системам пожаротушения в ямах для локализации разливов СПГ. Изоляция из ячеистого стекла кубической формы, упакованная в полиэтиленовые мешки, укладывается на дно приямка-ловушки. При разливе и последующем пожаре изоляция из пеностекла всплывает на поверхность разлива, мешки воспламеняются, а кубы из пеностекла высвобождаются. Затем изоляционные кубики распределяются по поверхности бассейна. Это уменьшает площадь, подверженную воздействию пламени, что снижает тепловое излучение и облегчает тушение пожара.

Ячеистое стекло в качестве изоляции для труб

Когда изоляция из ячеистого стекла используется для СПГ и других криогенных применений в трубах, общий подход заключается в следующем:

• Двухслойная конструкция;
• Сухие швы внутреннего слоя: внутренний слой утеплителя наносится без герметизации швов изоляции;
• Герметизация стыков внешнего слоя: герметизация стыков внешнего слоя изоляции и смещение стыков внешнего слоя от стыков внутреннего слоя;
• Пароизоляция: пароизоляция наносится поверх изоляции; и
• Металлическая оболочка: наконец, наносится металлическая оболочка.

Конечно, у этого подхода есть вариации. Одним из наиболее распространенных является использование полимерного покрытия вместо металлической оболочки.

Стандартная толщина изоляции

Типичная толщина изоляции из ячеистого стекла на трубопроводах СПГ составляет от 5½ до 8½ дюймов, в зависимости от диаметра трубы и других конструктивных факторов. Часто толщина изоляции предназначена для ограничения притока тепла до 8 или 9БТЕ/час•фут ² .

На рис. 3 представлена ​​схема типичной системы изоляции из ячеистого стекла для трубопроводов СПГ. В зависимости от размера трубы изоляция из пеностекла поставляется в виде полусекций или изогнутых боковых сегментов. Если позволяет диаметр трубы, первый слой изоляции трубы наносится с помощью обвязочной ленты, армированной стекловолокном, для временной фиксации. Как упоминалось ранее, стыки внутреннего слоя не герметизируются. Второй или внешний слой изоляции наносится со смещением всех стыков изоляции от стыков изоляции внутреннего слоя. Стыки наружного слоя обычно герметизируют на всю глубину толщины изоляции неотверждаемым герметиком на бутиловой основе. Внешний слой изоляции закреплен лентами из нержавеющей стали. Пароизоляционная оболочка, такая как алюминиево-бутиловая пленка, наносится поверх изоляционной системы. Наконец, на все наносится металлическая оболочка. Когда противопожарная защита является частью требований к системе изоляции, используется кожух из нержавеющей стали.

На рис. 4 показан участок прямолинейного участка при монтаже системы изоляции из пеностекла на трубе СПГ. В этом конкретном проекте спецификации предусматривали изоляцию из пеностекла с внутренней поверхностью (отверстием) и внешней поверхностью обоих слоев изоляции, которые должны быть покрыты горячим асфальтом. Это обеспечивает дополнительную защиту от замерзания/оттаивания поверхностных ячеек изоляции из пеностекла. В этом случае в качестве пароизолятора используется модифицированная битумная мембрана.

Изоляция из пеностекла может поставляться с наружным слоем изоляции, покрытым на заводе полимерным покрытием, как показано на рис. 5. Это полимерное покрытие может служить как пароизолятором, так и в качестве окончательной отделки. При достаточно большом диаметре магистрали вместо полусекций поставляется изоляция из пеностекла в виде изогнутых сегментов боковины.

Пароизоляция

Все системы изоляции имеют разрывы. Парозащитные экраны используются для изоляции системы изоляции в местах разрывов, чтобы гарантировать, что любой разрыв в системе изоляции, который может произойти в критической зоне, не поставит под угрозу всю систему. Рекомендуется использовать пароизоляцию на всех опорах труб, выступах и концах изоляции. На рис. 6 показана типичная деталь пароизоляции системы изоляции из пеностекла. Внутренний слой пеностекла приклеивается к трубе с помощью криогенного клея/герметика, а внутренний слой приклеивается лентой. Пароизоляция наносится на трубу и перекрывает изоляцию. Пароизоляция изготовлена ​​с использованием криогенного клея/герметика, залитого армирующей сеткой из стеклоткани. На все наносится замедлитель пара и металлическая оболочка.

На рисунках 7 и 8 соответственно показана защита от пара во время установки и готовая деталь, готовая к покрытию кожухом. Обратите внимание, что крепежные детали ленты заклеены лентой, чтобы предотвратить прокол ингибитора пара, который будет установлен.

Фитинги

Как и в случае прямого трубопровода, фитинги также должны быть двухслойными. Это создает проблему для изготовителя изоляции при попытке добиться конфигурации шва со смещением. В некоторых случаях конструкция коробчатого типа, как показано на рисунке 9. , используется. В результате образуется пустота, которая обычно заполняется неорганическим насыпным утеплителем. Современные технологии изготовления привели к появлению клапанных крышек, подгоняемых по индивидуальному заказу, которые устраняют пустоты. Они становятся все более распространенным явлением. На рис. 10 показана модель типичной конструкции системы арматура-изоляция в разрезе. Показаны тройник и колено. Обратите внимание, что даже в этом случае, когда производитель сделал все возможное, чтобы свести к минимуму сквозные соединения в системе, некоторые сквозные соединения неизбежны. В данном примере пароизолятор представляет собой заводское полимерное покрытие. Это покрытие может использоваться и иногда используется в качестве внешней отделки, и металлическая оболочка не применяется. На рис. 11 показан законченный вид некоторых крышек фитингов системы изоляции СПГ из пеностекла. В данном случае используется окрашенная металлическая отделка. Окрашенный металл обеспечивает повышенную светоотдачу мастичного покрытия, при этом обеспечивая долговечность и механическую защиту металла. Повышенный коэффициент излучения способствует предотвращению образования конденсата. На рис. 12 показан другой вид некоторых готовых отводов с гибкой алюминиевой оболочкой и прямыми участками с металлической оболочкой; на фото система изоляции СПГ из пеностекла с полимерным покрытием.

Опоры труб

Опоры труб являются еще одной важной частью криогенных систем трубопроводов. В зависимости от диаметра линии и конструкции опоры линии СПГ могут крепиться непосредственно на пеностекло, на какой-либо вкладыш или непосредственно на трубу с терморазрывом. На рис. 13 показана типичная конфигурация вставки со вставкой из полиэтилена высокой плотности (ПЭВП) в качестве несущего компонента. Другой подход – прямая поддержка. При прямой опоре труба опирается непосредственно на трубный башмак. Термический разрыв, такой как блок Micarta, используется, чтобы избежать прямого теплового короткого замыкания. Часто расстояние между опорами и расчетная нагрузка позволяют поддерживать трубу непосредственно на системе изоляции из пеностекла.

Усадочные соединения

Величина усадки трубы СПГ может составлять около 3¾ дюйма на 100 погонных футов. Для типичной системы СПГ дифференциальное сжатие между трубой и изоляцией из пеностекла составляет примерно 3 дюйма на 100 погонных футов. Поскольку стандартный компенсационный шов изоляции из пеностекла рассчитан на усадку до 1 дюйма на шов, при таком подходе используется примерно один компенсационный шов на каждые 30 футов. Общая конструкция представляет собой заполненный сжимаемой изоляцией зазор в обоих слоях изоляции и гибкий пароизоляционный материал на внешнем слое изоляции. Возникает вопрос, действительно ли эти соединения необходимы в системе изоляции из ячеистого стекла для трубопроводов СПГ. На самом деле, были проведены многочисленные тесты, чтобы определить, нужны ли компенсационные швы в системах изоляции из ячеистого стекла и действительно ли они работают (см. Рисунок 14, где показан инструмент, используемый для измерения смещения изоляционных швов). Результаты более раннего исследования были опубликованы в сентябрьском выпуске журнала Insulation Outlook за 2001 г.

• Большинство усадок легко компенсируется между секциями изоляции из пеностекла на горизонтальном прямом трубопроводе, даже если использовались секции изоляции трубы длиной 36 дюймов. (На Рисунке 15 показана изоляция горизонтального резервуара СПГ. ) Системные испытания показали, что даже при установке традиционного 1-дюймового компенсационного шва 80 % смещения приходится на участки изоляции отдельных труб, а не на компенсационный шов. Согласно испытаниям, проведенным в этом исследовании, компенсационные швы не требуются на прямых участках трубопровода, изолированного пеностеклом. Изоляция должна быть установлена ​​так, чтобы концы изоляции были обращены к другой плоской поверхности. Примером места удаления компенсационного шва могут быть участки изоляции трубопровода между трубными опорами. Поскольку коэффициент расширения у нержавеющей стали немного выше, чем у изоляции из пеностекла, изоляционные соединения сжимаются во время охлаждения и создают герметичную систему изолированных труб.
• Деформационные швы необходимы в регионах с изменением направления трубопровода (например, колена). Когда трубопровод сжимается больше, чем изоляция из пеностекла, между металлом и границей раздела изоляции образуется точечная нагрузка. Точечная нагрузка может привести к растрескиванию фитинга изоляции из пеностекла. Если расстояние между изменением и направлением и опорой превышает 20 футов, рекомендуется компенсационный шов.
• В зависимости от требований к нагрузке изоляция вертикальной трубы из ячеистого стекла должна поддерживаться как минимум через каждые 50 футов. Компенсационные швы на вертикальных трубопроводах устанавливаются под опорным кольцом изоляции, под любыми опорами труб и под верхним коленом.

Таким образом, конкретная конструкция и характеристики системы определяют необходимость компенсационных швов.

Установка ячеистого стекла

Изоляция из ячеистого стекла для резервуаров СПГ, теплообменников, трубопроводов большого диаметра и другого оборудования выполняется по тому же принципу двухслойной изоляции. Основное отличие заключается в том, что крепление внутреннего слоя выполняется с помощью ленты из нержавеющей стали, а не временной фиксации с помощью ленты из нити. Вместо полусекций, используемых на трубопроводах меньшего диаметра, изоляция из пеностекла поставляется в виде изогнутых боковых сегментов, головных сегментов или специальных форм, в зависимости от используемой геометрии. Наружный слой изоляции иногда приклеивают двухкомпонентным клеем с низкой проницаемостью. В этом случае клей также служит герметиком шва. Как и в случае с трубопроводом, поверх утеплителя устанавливается пароизоляция и металлическая оболочка. В тех случаях, когда противопожарная защита является частью требований к системе изоляции из ячеистого стекла, в качестве внешней оболочки используется нержавеющая сталь.

Предварительная изоляция

Наружная или предварительная изоляция становится все более распространенной в проектах СПГ. В этих случаях модули СПГ строятся за пределами площадки, а затем отправляются на проектную площадку для окончательной установки. Это делается в первую очередь для экономии затрат на рабочую силу, хотя в некоторых случаях условия на фактической строительной площадке настолько суровы, что наиболее практичным подходом являются предварительно изолированные модули.
