Стена с вентилируемым фасадом: описание устройства + видео-урок

• 1 Типы популярных фасадных панелей
• 2 Что представляет собой вентилируемый фасад
• 3 Соблюдение технологии монтажа
• 4 Как выбрать материал?
• 5 Каркас для навесных фасадов
  • 5.1 Металлический каркас
  • 5.2 Деревянный каркас
• 6 Крепление навесных панелей к каркасу
• 7 Монтаж вентилируемых фасадов с плитами из керамогранита
  • 7.1 Похожие статьи

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий.
   В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

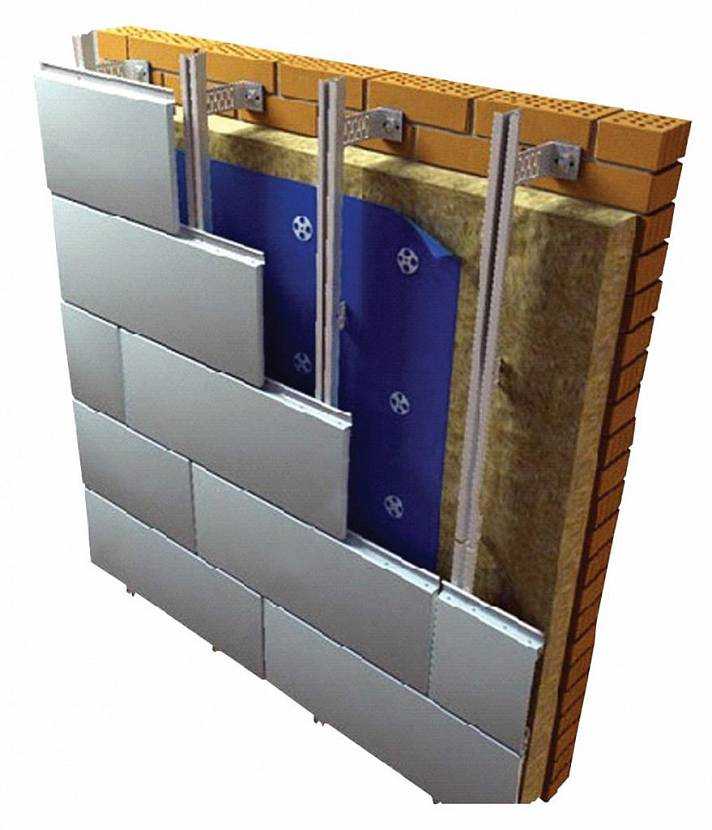

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Совет от автора

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Похожие статьи

ВЕНТИЛИРУЕМЫЙ ФАСАД. ПРИНЦИПЫ УСТРОЙСТВА И РАБОТЫ

ВЕНТИЛИРУЕМЫЙ ФАСАД. ПРИНЦИПЫ УСТРОЙСТВА И РАБОТЫ

ССЫЛКИ ПО ТЕМЕ

УТЕПЛЕНИЕ ВЕНТИЛИРУЕМОГО ФАСАДА

ВЕНТИЛИРУЕМЫЕ ФАСАДЫ

ВЕТРОЗАЩИТНЫЕ МЕМБРАНЫ ДЛЯ ФАСАДОВ

Что представляют собой вентилируемые фасады?

Вентилируемый фасад — это фасад, где по наружной поверхности утеплителя движется воздух. Для того чтобы организовать движение этого воздуха инженерно правильно в соответствии с требованиями к утеплителю устраивают вентпрослойки. Вентпрослойка отделена от наружного пространства защитно-декоративным экраном. Таким образом, вентилируемый фасад представляет собой конструкцию, где собраны вместе и работают, как одно целое несколько элементов. Чтобы лучше понимать принцип действия вентилируемых фасадов рассмотрим эти элементы:

1.​ НЕСУЩИЙ КАРКАС . Он может быть деревянным там, где это не вступает в противоречие с пожарными нормами, или металлическим. Последний чаще всего и применяют в вентфасадах. Каркас, по своему положению, может быть вертикальным или горизонтальным. Если каркас вертикальный, то обычно нет проблем с работой вентпрослойки. Если каркас горизонтальный, то нет проблем с креплением утеплителя, но устройство вентпрослойки в этом случае требует расчета. Каркас — очень важный элемент системы. Он служит для крепления фасадных экранных плит, нащельников и флэшингов, в нем закрепляется утеплитель.

2. УТЕПЛИТЕЛЬ.

Это, пожалуй, наиболее важный элемент системы. Функций у утеплителя несколько:

— Защитная функция. Утеплитель предохраняет заизолированные конструкции от преждевременного старения, т.к. позволяет им функционировать в постоянном температурно-влажностном режиме.

— Санитарно-гигиеническая функция. Применение эффективных утеплителей позволяет свести к необходимому минимуму температуру теплоносителя в системах отопления, что исключает сухую возгонку пыли и чрезмерное осушения воздуха отапливаемого помещения. Также, к минимуму сводится и разница температур между внутренней поверхностью стен и воздуха в помещении.

— Экономическая выгода достигается благодаря значительному уменьшению затрат на отопление и ремонты стен.

Для вентилируемых фасадов подходит не всякий утеплитель. Нет смысла применять закрытопористые материалы с низким коэффициентом паропроницания, такой как пенополистирол. Дело в том, что в зимнее время разница величин упругости водяного пара внутри помещения и на улице вызывает поток водяного пара из помещения к наружной стороне (т.н. диффузия водяного пара). По справочным данным, взрослый человек за 8 часов сна выделяет более 800 г воды в виде пара за время сна путем дыхания и испарения с поверхности кожи. Прибавьте сюда влажную уборку, приготовление пищи, стирку и т. д. и т.п. Часть этой влаги уйдет в вытяжную вентиляцию в тех помещениях, где эта вентиляция есть. Оставшаяся часть будет учавствовать в процессе диффузии. Если с наружной стороны мы установим, к примеру, тот же пенопласт плотностью 35 кг/м3 то мы создадим как бы пароизоляционный барьер. Это происходит, потому что коэффициент паропроницаемости пенополистирольных плит (пенопласта) в два раза меньше чем у того же силикатного кирпича. Раз пару деваться будет некуда, он начнет накапливаться в заизолированной стене, контактирующей с воздухом помещения. Естественно, это выразится в повышении влажности материалов стены до определенного предела, определяемого пароемкостью материала. Влажный строительный материал неприемлем ни с гигиенической, ни с теплотехнической, ни с точки зрения долговечности.

Помимо эксплуатационной влажности, существует так же, так называемая строительная влага, капиллярный подсос влаги, атмосферная влага, и гигроскопическая влага. Вот именно с целью борьбы с этой самой влагой и устраивают вентилируемую прослойку.

Воздух, двигаясь по вентпрослойке вверх, подхватывает пар, диффундировавший на наружную поверхность утеплителя. Таким образом, мы будем иметь дело со стационарным режимом диффузии пара, при обеспечении нормальной эксплуатационной влажности всего ограждения, чего мы собственно и добиваемся. Естественно, сам утеплитель должен быть гидрофобным (пропускающим пары влаги).

Но это еще не все, что требуется от утеплителя. Зимой, когда температура воздуха понижается, часто плоскость конденсации находится либо на поверхности утеплителя, либо в его массиве. Это значит, что влага, находящаяся за зоной конденсации с наружной стороны будет замерзать, и превращаться в лед. Процесс образования льда сопровождается деформациями, вызванными расширениями, а это часто приводит к разрушению замерзших слоев утеплителя. Это ведет к уменьшению толщины реально работающего утеплителя со всеми вытекающими негативными последствиями. Не подвержены таким разрушениям, не задерживают пар, являются негорючими теплоизоляционные материалы из каменной ваты .

Но и это еще не все причины, по каким в таких системах повсеместно применяются базальтовые утеплители.

Воздух, поднимаясь вверх, будет забирать тепло. При этом он будет стремиться и в толщу утеплителя. Это проникновение будет определяться коэффициентом аэродинамического сопротивления. Благодаря хаотичному переплетению волокон и повышенной плотности, плиты из каменной ваты имеют преимущество перед рядом стекловолокнистых материалов, которые в силу особенностей изготовления имеют обычно параллельное расположение волокон, что облегчает вентилирование массива ваты, а это, конечно же, негативный момент.

ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ МИНЕРАЛОВАТНЫХ ПЛИТ ИЗ КАМЕННОГО ВОЛОКНА ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ СИСТЕМ С ВЕНТПРОСЛОЙКОЙ

3. ВЕНТПРОСЛОЙКА. Это открытое пространство между фасадным экраном и утеплителем в котором двигается воздух. Для нормального функционирования системы необходимо знать, что никакими горизонтальными конструкциями нельзя загораживать вентпрослойку. Особенно важно беспрепятственное протекание воздуха между утеплителем и фасадными плитами у окон, балконов и подобных примыканий. Из-за наличия вентпрослойки системы вентфасадов иногда называют «системой утепления на относе»

4. ФАСАДНЫЙ ЭКРАН, ОБЛИЦОВОЧНЫЕ ЭЛЕМЕНТЫ.

Собственно эти элементы и являются лицом системы. Они должны защищать систему от атмосферных воздействий и быть в то же время красивыми и представительными. В этом плане системы вентфасадов не имеют себе равных, так как существует величайшее множество различных вариантов облицовочных плит. Чаще всего применяют следующие материалы:

— Фибробетоны

— Цементно-волокнистые плиты

— Кальций-силикатные плиты

— Многослойные прессованные под высоким давлением листы

— Облицовочные листы на основе композитных слоев с наполнителем из древесных или целлюлозных волокон

— Керамика, керамогранит

— Алюминиевые облицовочные листы

— Алюминиевые сэндвичи

— Металлические фасады.

— Пластиковые, чаще виниловые сайдинги

— Кирпич или другие штучные материалы

5. КРЕПЕЖ. Крепления служат для фиксации элементов системы вентилируемого фасада между собой и подосновой. Подоснова – это ограждающая изолируемая конструкция, специальным образом подготовленная к установке теплоизоляционной системы

Крепления системы подразделяются на:

— Крепления утеплителя к стене. Подбираются в зависимости от плотности и типа подосновы и обычно, но не всегда, представляют собой полиамидные дюбеля с металлическим винтовым анкером или гвоздем. В отдельных случаях анкер может представлять собой пластиковый гвоздь, но он всегда должен быть плотнее и жестче нежели анкер этого пластикового дюбеля. Шляпка дюбеля должна быть обязательно заподлицо с поверхностью плиты. Шляпка дюбеля и шляпка анкера не должна создавать условия для образования мостика холода. Количество дюбель-анкеров, необходимое для крепления системы рассчитывается исходя из обеспечения допустимого усилия вырыва дюбеля-анкера из материала подосновы по методике, изложенной в Пособие к СНиП.

Принципиально возможны иные способы фиксации утеплителя:

— с помощью удерживающих планок и полос;

— проволочные самонатяжные каркасы;

— с помощью клеев;

— с помощью опорных элементов.

Крепления несущего профиля к стене подбираются в зависимости от типа подосновы и чаще всего представляют собой полиамидные или металлические дюбеля с металлическим винтовым анкером. При недостаточной прочности подосновы выполняется дополнительное армирование отверстий закачкой армирующей массы с низким коэффициентом расширения в отверстия с помощью шприц-насосов.

— Крепления экранов к несущему профилю. Подбираются в зависимости от типа экрана и толщины несущего профиля, климатологических факторов объекта строительства. Представляют собой безоболочечные саморезные винты.Могут представлять собой также и фигурно-опорные планки в которые, как в рамку, вставляются элементы экрана. Кроме того элементы экрана могут быть самораспорными и в этом случае обычно крепят нижний и верхний ряды элементов экрана и, по необходимости, промежуточные в зависимости от нагрузок и воздействий.

— Крепления нащельников к несущему профилю. Подбираются в зависимости от толщины несущего профиля. Представляют собой безоболочечные саморезные винты.

— Крепления опорной планки к подоснове планка должна обязательно крепиться в крайних отверстиях для предотвращения нежелательных тепловых удлинений. Планки необходимо монтировать между собой с зазором не менее 2мм.

— Крепления опорных элементов к несущему профилю. Выполняется болтовым или клепочным соединением.

6. НАЩЕЛЬНИКИ Облицовочные элементы или нащельники, предназначенные для:

— создания требуемой герметичности путем закрытия швов облицовочного экрана,

— защиты системы от попадания атмосферной влаги,

— усиления углов

— придания архитектурной выразительности фасадам.

— для отвода воды и предотвращения замокания утеплителя

— оконные сливы;

РАСЧЕТ ВЕНТПРОСЛОЙКИ

Теплотехнический расчет ограждений с вентилируемой прослойкой производится с целью определения температуры воздуха в вентпрослойке и, соответственно, реальных величин сопротивления теплопередаче этих ограждений.

Аэродинамический расчет ограждений с вентилируемой прослойкой производится с целью определения зон восхождения воздушного потока со скоростью, не превышающей допустимую величину для утеплителя, используемого в конкретной системе.

Для вертикальных прослоек движение воздуха обуславливается собственно аэродинамической составляющей, зависящей от разности давления по высоте рассматриваемой прослойки, ветрового напора и теплового подпора.

Итак, конструкции вентилируемых фасадов обладают рядом несомненных преимуществ: — С экономической и экологической точек зрения это достаточно сбалансированная система.

— Обеспечивается неизменность теплоизолирующей способности при применении качественных теплоизоляционных материалов.

— Жилые помещения и ограждающие строительные конструкции «дышат», так как есть беспрепятственная диффузия водяного пара.

— Обеспечивается хорошая звукоизоляция.

— Увеличивается срок эксплуатации здания.

— Длительное время сохраняется прекрасный внешний вид здания.

— Представляется широкое поле архитектурного творчества.

— Фасадная система принимает на себя температурные колебания фасада, что позволяет защитить фасад от преждевременного старения.

— Возможен круглогодичный монтаж.

ССЫЛКИ ПО ТЕМЕ

УТЕПЛЕНИЕ ВЕНТИЛИРУЕМОГО ФАСАДА

ВЕНТИЛИРУЕМЫЕ ФАСАДЫ

ВЕТРОЗАЩИТНЫЕ МЕМБРАНЫ ДЛЯ ФАСАДОВ

Вентилируемые Фасады — GammaStone

Вентилируемые фасады

• Дома
• Системы
• Вентилируемые фасады

GammaStone AIR является наиболее важной технологической задачей в международной индустрии вентилируемых фасадов и является результатом огромных инвестиций в исследования и разработки в сочетании с квалифицированной работой опытных команд архитекторов, инженеров, и дизайнеры. Наша непрерывная команда работает над совершенствованием инновационных и революционных строительных систем с целью гармонизации эстетического очарования с наилучшими техническими и функциональными результатами. GammaStone AIR — передовая экологически устойчивая система, способная удовлетворить самые амбициозные и современные стилистические тенденции в архитектуре. Он также оптимизирует функциональные требования, практичность и комфорт проживания. Наши вентилируемые фасады, созданные в результате интенсивного исследовательского процесса, являются ответом на широко распространенную потребность в эффективной тепловой и акустической изоляции домов, рабочих помещений и т. д., с конструкциями и материалами, которые в то же время гарантируют неизменную эстетическую красоту. GammaStone AIR — превосходный и непревзойденный облицовочный материал; на сегодняшний день это наиболее подходящий материал для вентилируемых фасадов, доступный на международном рынке. 9№ 0005

Эта инновационная система панелей для вентилируемых фасадов была разработана в сотрудничестве с крупнейшими и наиболее надежными компаниями отрасли. Вместе с нашими партнерами мы достигли высоких результатов в области изоляции, защиты от погодных явлений и внешних шумов. Панели GammaStone AIR отличаются простотой монтажа, универсальностью архитектурного решения, оригинальными стилистическими решениями с большим разнообразием крупноформатного мрамора, гранита, керамогранита и каменной кладки. Конструктивно вентилируемые фасады GammaStone AIR надежны; наши панели проходят строгие испытания на ветровую нагрузку, сжатие, ураганы и т.д. Они устанавливаются на металлическую подвесную конструкцию, закрепленную на стене здания, внутри которой монтируются слои утеплителя и защитных материалов.

Размеры подвески и крепежных устройств металлической конструкции рассчитаны таким образом, чтобы между изоляционным слоем и наружной панелью создавалось пустое пространство. Это воздушная камера, соединенная с внешней средой вентиляционными отверстиями, которые обычно располагаются в основании и наверху фасада, создавая эффект непрерывной вентиляции в зазоре. I

t также называют «дымовым эффектом» из-за разницы температур между воздухом в вентиляционной камере и наружным воздухом. Воздух входит в зазор снизу и движется вверх, создавая эффективный воздушный поток, который максимизирует вентиляцию фасада.

Эта вентиляция позволяет быстро удалять водяные пары изнутри. Кроме того, он значительно снижает конденсацию и негативные последствия любых проникновений воды. Следовательно, это привело к уменьшению количества тепла, поступающего в здание или выходящего из него.

Вентилируемая система GammaStone AIR со скрытыми подвесами с механическим креплением предлагает максимальный дизайн и максимальную безопасность. Эта система устраняет любые видимые фиксирующие устройства на поверхности панели, что приводит к чистому фасаду с минимально возможным швом. При этом гарантируется высочайшая безопасность, так как система сертифицирована на отрицательную ветровую нагрузку более 450 кг/кв. м.

1) Структурная стена

2) Кербетика

3) Сторона

4) Mullion

3). Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Крепежный винт

14) Отрегулировать. Винт

* В черном анодированном алюминии

Вертикальная секция

1) Структурная стена

2) Брекета

3) ANCHOR

4) MULLION

). Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Крепежный винт

14) Отрегулировать.

* В черном анодированном алюминии

Базовая детализация

1) Структурная стена

2) Брекета

3) Anchor

4). Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Клип Гаммастона *

* В черном анодированном алюминиевом алюминиевом ) Самостоятельная дрель. Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Крепежный винт

14) Отрегулировать. Винт

* В черном анодированном алюминии

Внешний угол

1) Структурная стена

2) Брекета

3) Anchor

4).

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Крепежный винт

14) Регулировка. Винт

15) Угол конструкции в нержавеющей стали

* В черном анодированном алюминиевом алюминиевом

5) Самосверл. Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Направляющая GammaStone *

12) Зажим GammaStone *

13) Крепежный винт

14) Отрегулируйте. Винт

* В черном анодированном алюминии

Окно/воздух. Появление

1) Структурная стена

2) Брекета

3) ANCHOR

4) MULLION

). Винт

6) Изоляция

7) Изоляция.

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Направляющая GammaStone *

12) Зажим GammaStone *

13) Крепежный винт 3 1) Регулировочный винт 9006 9006 3. Винт

15) Угол конструкции в нержавеющей стали

* В черном анодированном алюминии

Окно/Воздух. ) Стойка

5) Самосверл. Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Направляющая GammaStone *

12) Зажим GammaStone *

13) Регулировочный винт 632 906 900 Винт

15) Несущий уголок из нержавеющей стали

* из черного анодированного алюминия

Окно/Вентиляционный потолок

1) Структурная стена0063

2) Кронштейн

3) Анкер

4) Стойка

5) Самосверл.

Винт

6) Изоляция

7) Изоляция. Фиксация

8) Вентиляция

9) воздушная панель гаммастона

10) Зубчатая

11) Период гаммастона *

12) Гаммастоновый клип *

13) Угол структуры в стаиналкой сталь

13) Структурный угол в стайнел.

Окно/Стальная фуга



1) Несущая стена

2) Кронштейн

3) Анкер

4) Стойка

5) Самосверл. Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Винт 2 9006 13) Крепление2 9006 Винт



* из черного анодированного алюминия

Окно/стальной подоконник



1) Несущая стена

2) Кронштейн

3) Анкер

4) Стойка

5) Самосверл.

Винт

6) Изоляция

7) Изоляция. Крепление

8) Вентиляция

9) Панель GammaStone AIR

10) Заклепка

11) Рейка GammaStone *

12) Зажим GammaStone *

13) Винт 2 9006 13) Крепление2 9006 Винт



* из черного анодированного алюминия

Окно/стальной потолок



1) Несущая стена

2) Кронштейн

3) Анкер

4) Стойка

3 Винт

6) Изоляция

7) Изоляция. Фиксация

8) Вентиляция

9) воздушная панель гаммастона

10) Закеркка

11) Период гаммастона *

12) Гаммастоновый клип *

* В черном анодированном алюмилин

* В черном анодированном алумеруме

* В черном анодированном Aluminum 9003

* в черном анодированном анодированном алумеруме

*.

СКАЧАТЬ – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Система и устройство вентилируемых фасадов | Фасадные системы, сайдинг

Облицовка внешней оболочки одновременно защищает конструкцию от механических воздействий, дождя и выполняет декоративную функцию. В качестве этой оболочки сейчас используют вентилируемые фасады, представляющие собой высокоэффективную двухступенчатую систему. Влага, которая появляется внутри помещений и в стенах здания, поступает в вентилируемое помещение, что способствует минимизации теплопотерь в утеплителе, удерживающем тепло, перекрывая швы некондиционных зданий. Летом теплоизоляция с помощью вентиляции помогает удерживать стены от тепловой нагрузки, создавая в помещении комфорт. Тип и толщина утеплителя определяется исходя из требований по сохранению тепловой энергии.

Особенности монтажа навесного вентилируемого фасада

Снаружи здания для крепления плитки используют специальные навески, которые еще называют подконструкциями. Крепление подходящего типа и конструкции выбирается в зависимости от типа стеновой панели, величины нагрузок, деформаций конструкции и температуры и других факторов. Аппликация подконструкции помогает выровнять неровности на стенах, отклонения в размерах и замазать щели. С воздушной прослойкой обеспечивается вентиляция, препятствующая скоплению влаги, тепла и позволяющая стекать осадкам. Изоляция остается сухой. Используется для облицовки керамикой, фиброцементом, алюкобондом, камнем — мрамором, гранитом. Вентилируемые фасады идеально стыкуются с окнами, витражами, кровлей и цоколем через специальные узлы.

Преимущества навесной вентилируемый фасад

Теплоизоляция предотвращает чрезмерное накопление тепла внутри здания за счет использования специальной профильной системы для теплоизоляции и навесных фасадов. Обеспечивает естественную вентиляцию фасада для обеспечения комфортного микроклимата в помещении без использования кондиционера.

Утепление предполагает использование утеплителя, который защищен от воздействия конденсата и атмосферных осадков. Теплоизоляционные свойства снижаются за счет применения профильной системы вентилируемых фасадов, что позволяет снизить затраты на отопление и уменьшить толщину стен, снизив нагрузку на фундамент. Влагобаланс и теплоизоляция в вентилируемых фасадах обеспечиваются при неблагоприятных условиях летней и зимней погоды.

Конструкция несущего профиля разработана таким образом, чтобы вся влага, попадающая на поверхность, отводилась в канализацию, при этом не допуская ее контакта со стеной здания и утеплителем. Для того чтобы защитить утеплитель от паропроницаемой влаги, используется специальная гидроветрозащитная пленка. Его паропроницаемые свойства помогают выйти из слоев структуры водяного пара.

Преимущества навесного вентилируемого фасада

Водяной пар, возникающий в стенах зданий в процессе эксплуатации, удаляется естественной вентиляцией, предусмотренной в навесной стене, внутри здания, обеспечивая комфортную температуру и улучшая его теплоизоляционные свойства. Благодаря специально используемой схемной сборке фасадная профильная система поглощает термические деформации, возникающие при сезонных перепадах температур. Это помогает избежать внутренних напряжений в конструкции здания и стены.
